منبع تغذیه 24 ولت Buspro برند HDL مدل MSP750.431

منبع تغذیه 24 ولت Buspro برند HDL مدل MSP750.431

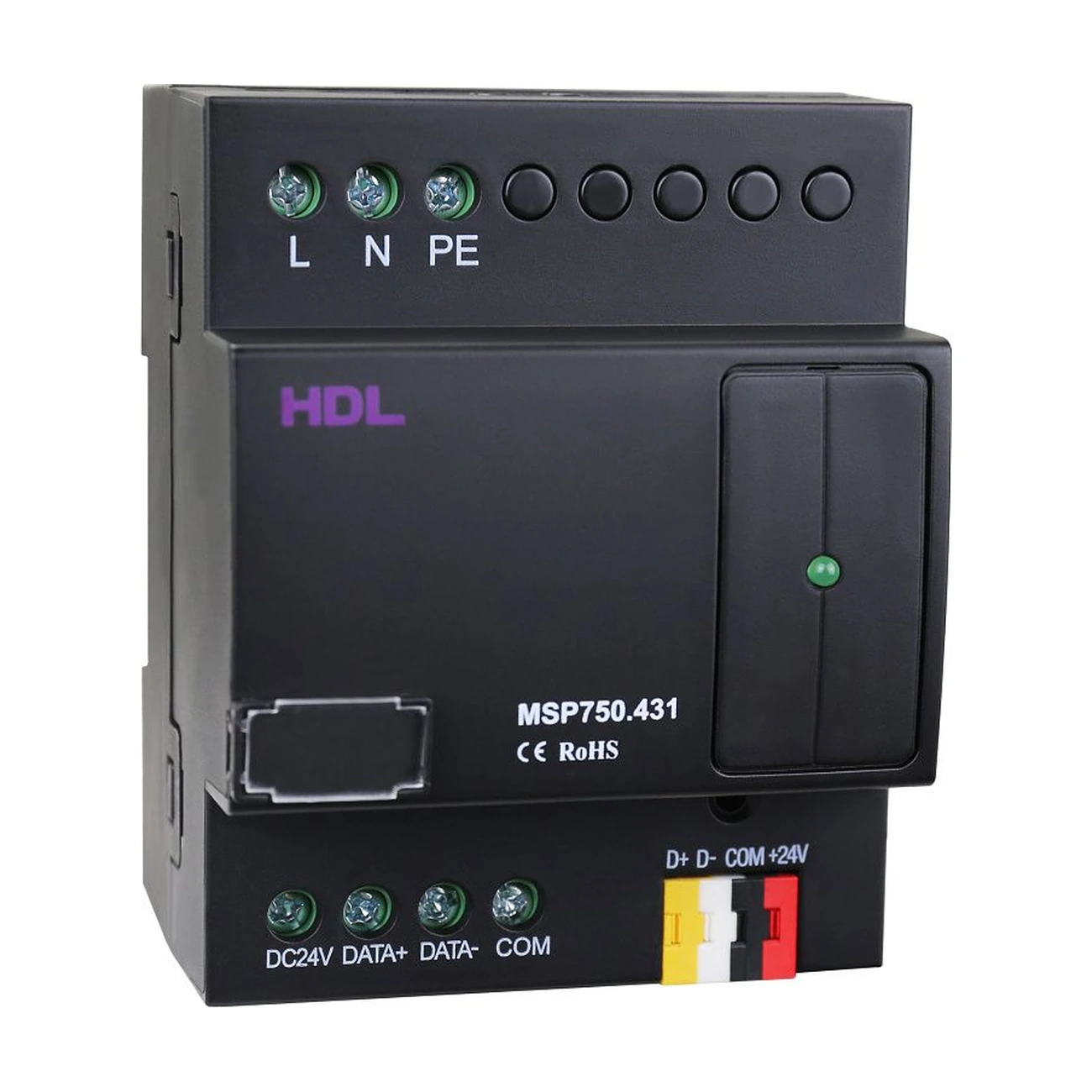

منبع تغذیه 24 ولت Buspro برند HDL مدل MSP750.431 یک ماژول تابلویی برای تأمین برق تجهیزات شبکه HDL Buspro است. این محصول برق ورودی 85 تا 260 ولت AC با فرکانس 50 تا 60 هرتز را به خروجی 24 ولت DC تبدیل کرده و حداکثر جریان کل 750 میلی‌آمپر را برای تغذیه تجهیزات سیستم هوشمند فراهم می‌کند.

منبع تغذیه 24 ولت Buspro برند HDL دارای دو نوع اتصال خروجی است که مجموع جریان آن‌ها 750mA است. ریپل خروجی کمتر از 150mV، حفاظت در برابر اتصال کوتاه و اضافه‌جریان و نصب روی ریل DIN، این مدل را برای تأمین تغذیه شبکه Buspro داخل تابلو برق مناسب می‌کند.

خروجی 24 ولت DC

HDL MSP750.431 خروجی 24V DC را برای تأمین برق تجهیزات سیستم HDL Buspro فراهم می‌کند.

این ولتاژ از ورودی AC دستگاه تولید شده و برای تغذیه تجهیزات متصل به شبکه Buspro مورد استفاده قرار می‌گیرد.

جریان خروجی 750 میلی‌آمپر

حداکثر جریان خروجی این منبع تغذیه 750mA است.

طبق توضیح HDL، دستگاه دارای دو نوع اتصال است، اما مجموع جریان خروجی 750 میلی‌آمپر است. بنابراین این مقدار نباید برای هر اتصال به‌صورت جداگانه 750mA در نظر گرفته شود.

ورودی گسترده 85 تا 260 ولت AC

ورودی MSP750.431 در محدوده 85 تا 260 ولت AC و فرکانس 50 تا 60 هرتز قرار دارد.

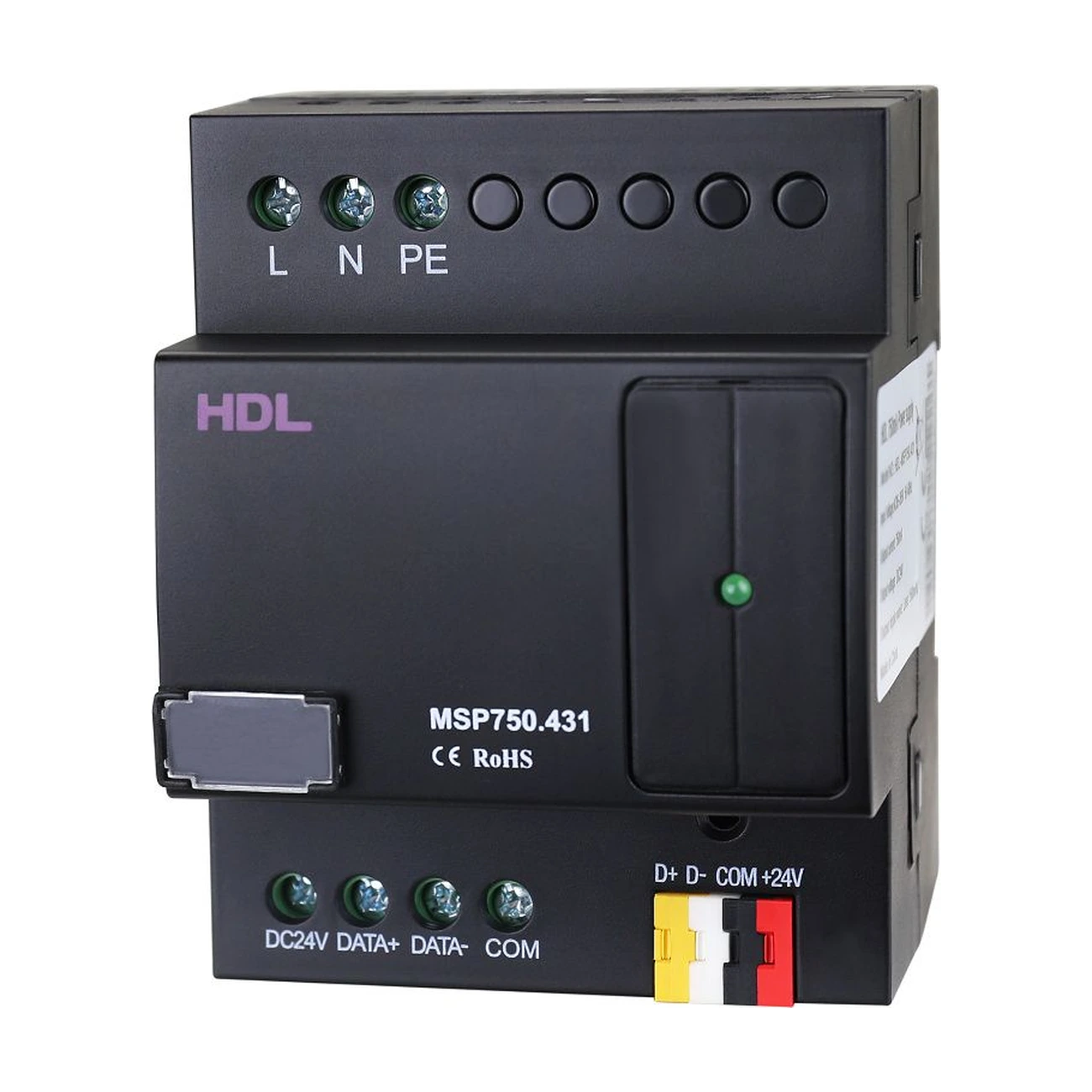

در دیاگرام صفحه دوم نیز ترمینال‌های ورودی L، N و PE برای اتصال برق AC مشخص شده‌اند و نمونه اتصال AC110V/220V نمایش داده شده است.

ریپل خروجی کمتر از 150mV

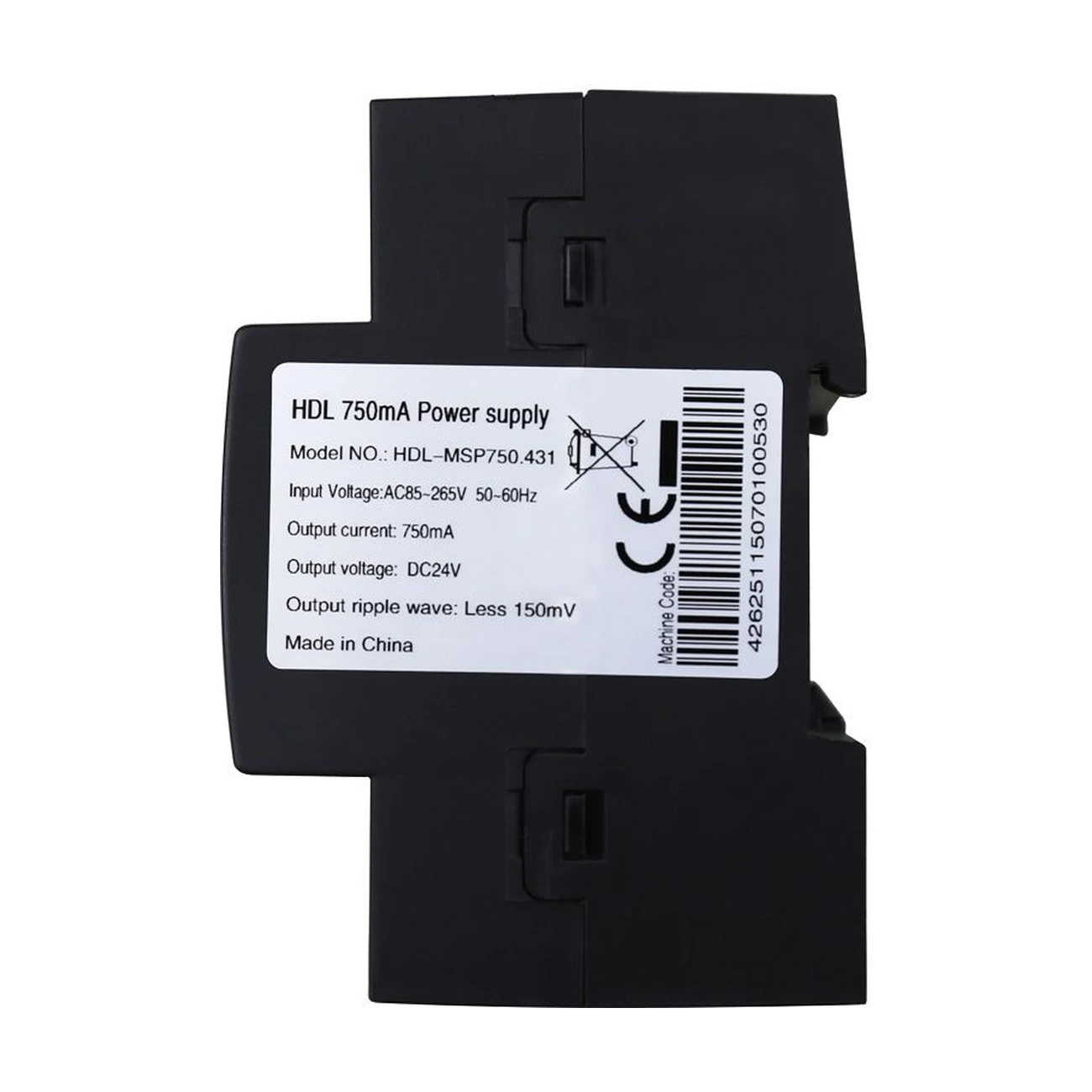

میزان Output Ripple Wave دستگاه کمتر از 150mV اعلام شده است.

این مقدار یکی از مشخصات الکتریکی اصلی خروجی DC منبع تغذیه است و مستقیماً در جدول فنی دیتاشیت HDL ذکر شده است.

حفاظت اتصال کوتاه

MSP750.431 دارای Short Circuit Protection است.

این قابلیت برای محافظت منبع تغذیه در شرایط اتصال کوتاه خروجی در نظر گرفته شده و یکی از دو مکانیزم حفاظتی اصلی ذکرشده در دیتاشیت است.

حفاظت در برابر اضافه‌جریان

علاوه بر اتصال کوتاه، دستگاه دارای Over Current Protection است.

بنابراین در شرایطی که جریان خروجی از محدوده طراحی‌شده فراتر رود، مکانیزم حفاظتی منبع تغذیه وارد عمل می‌شود.

اتصال به شبکه HDL Buspro

این منبع تغذیه برای استفاده در شبکه HDL Buspro طراحی شده است.

در راهنمای کابل دیتاشیت، چهار خط DC24V، COM، DATA- و DATA+ برای کابل Buspro مشخص شده‌اند. کابل مورد استفاده نیز می‌تواند CAT5E یا HDL Buspro/KNX باشد.

اتصال سری تجهیزات Buspro

روش اتصال تجهیزات Buspro در دیتاشیت به‌صورت Series Connection یا Hand-in-Hand ذکر شده است.

رنگ‌بندی کابل HDL Buspro/KNX نیز شامل قرمز برای DC24V، مشکی برای COM، سفید برای DATA- و زرد برای DATA+ است.

امکان استفاده از چند منبع تغذیه

در پروژه‌هایی که ظرفیت یک منبع تغذیه کافی نیست، امکان استفاده از چند Power Supply در سیستم وجود دارد؛ اما HDL برای این حالت یک نکته سیم‌کشی مهم مشخص کرده است.

در صورت اتصال دو منبع تغذیه، مسیر 24V DC باید در محل مشخص‌شده قطع شود تا خروجی 24 ولت دو منبع مستقیماً به یکدیگر متصل نشود.

دیاگرام صفحه دوم دقیقاً محل Cut here روی مسیر DC24V را نمایش می‌دهد، در حالی که خطوط COM، DATA- و DATA+ شبکه ادامه پیدا می‌کنند.

نشانگر وضعیت منبع تغذیه

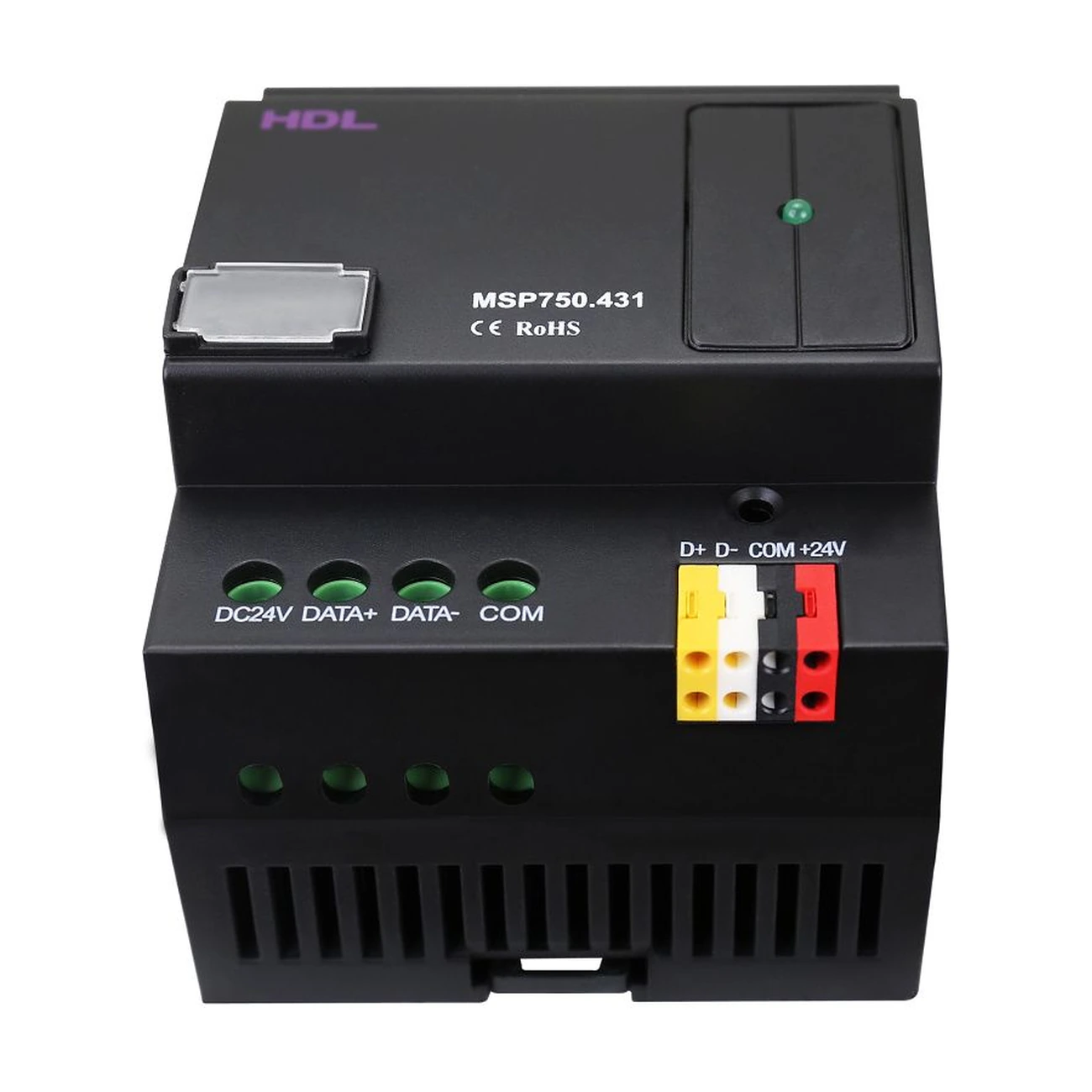

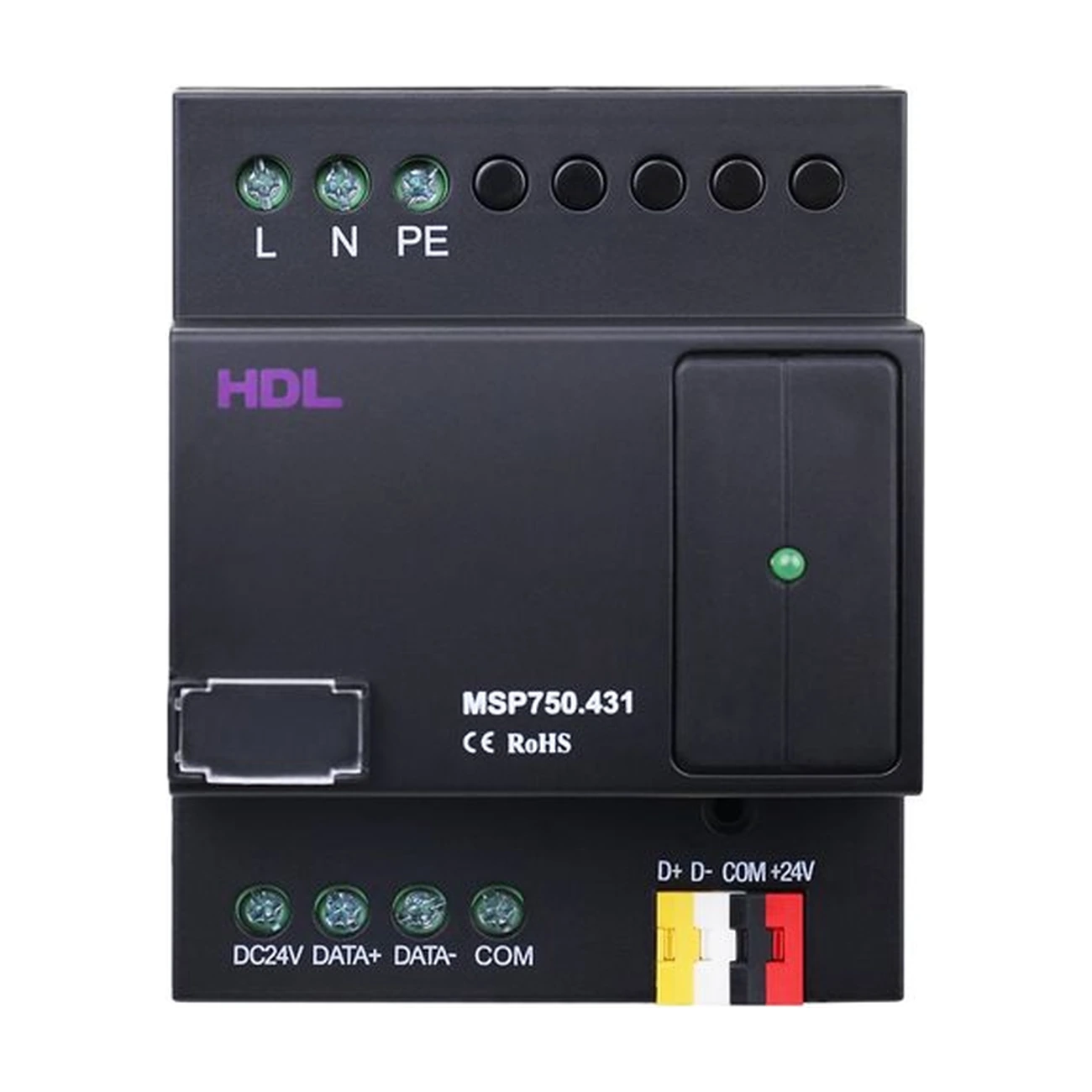

روی قسمت جلویی دستگاه یک Power Supply Indicator قرار دارد.

در دیاگرام صفحه دوم محل این نشانگر در نمای جلوی ماژول مشخص شده است و برای نمایش وضعیت تغذیه دستگاه استفاده می‌شود.

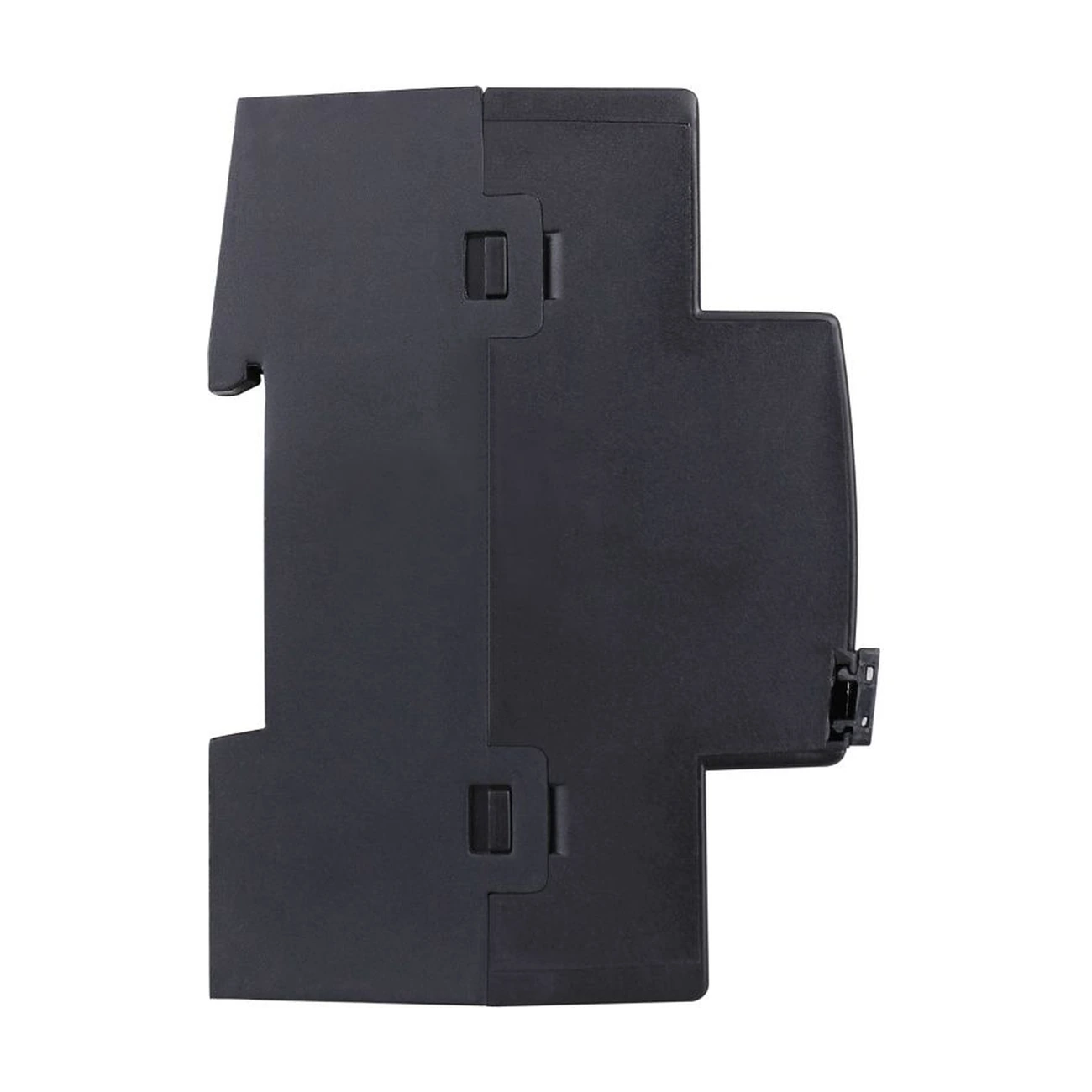

نصب روی ریل DIN

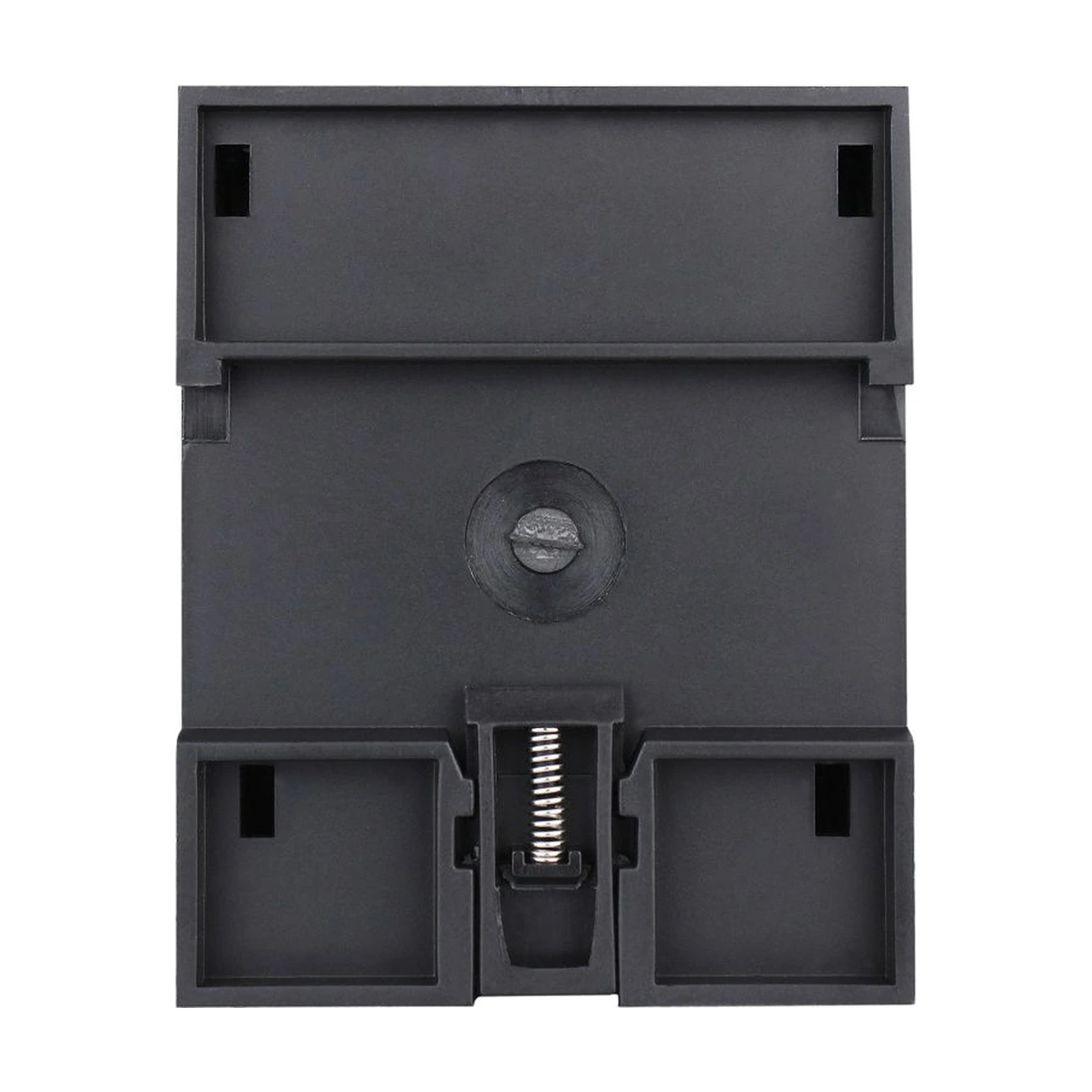

MSP750.431 برای نصب داخل Distribution Box (DB) طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود.

ابعاد دستگاه 72×90×66 میلی‌متر است و وزن خالص آن 188 گرم اعلام شده است.

بدنه و درجه حفاظت

بدنه دستگاه از Nylon و PC ساخته شده است.

درجه حفاظت محصول IP20 است؛ بنابراین محل نصب تعیین‌شده توسط سازنده داخل تابلو توزیع است و دستگاه نباید در معرض مایعات یا گازهای خورنده قرار گیرد.

نکات ایمنی نصب

HDL حداکثر گشتاور سفت‌کردن پیچ‌ها را 0.4Nm اعلام کرده است.

برق AC نباید وارد رابط Buspro یا ترمینال خروجی 24V DC شود، زیرا طبق دیتاشیت می‌تواند به تجهیزات سیستم آسیب برساند. همچنین تهویه مناسب محل نصب باید تأمین شود.

کاربرد منبع تغذیه 24 ولت Buspro

منبع تغذیه 24 ولت Buspro برند HDL مدل MSP750.431 برای تأمین برق DC موردنیاز تجهیزات شبکه HDL Buspro در پروژه‌های هوشمندسازی ساختمان طراحی شده است.

این مدل خروجی 24V DC با حداکثر جریان کل 750mA ارائه می‌دهد؛ بنابراین هنگام طراحی سیستم باید مجموع مصرف تجهیزات Buspro محاسبه شود تا ظرفیت منبع تغذیه متناسب با تعداد و مصرف دستگاه‌ها انتخاب شود.

در پروژه‌هایی که به بیش از یک منبع تغذیه نیاز دارند، دیاگرام صفحه دوم دیتاشیت نحوه جداسازی مسیر DC24V بین دو منبع را نشان می‌دهد. این نکته در اجرای صحیح شبکه اهمیت زیادی دارد.
