تاچ پنل کنترل تهویه HDL مدل MPTAC01.48-A

تاچ پنل کنترل تهویه HDL مدل MPTAC01.48-A

تاچ پنل کنترل تهویه HDL مدل MPTAC01.48-A یک پنل دیواری لمسی برای کنترل سیستم تهویه مطبوع در بستر HDL Buspro است. این محصول امکان مدیریت روشن و خاموش شدن سیستم، تنظیم دما، انتخاب حالت عملکرد و تغییر سرعت فن را از طریق یک رابط کنترلی دیواری فراهم می‌کند.

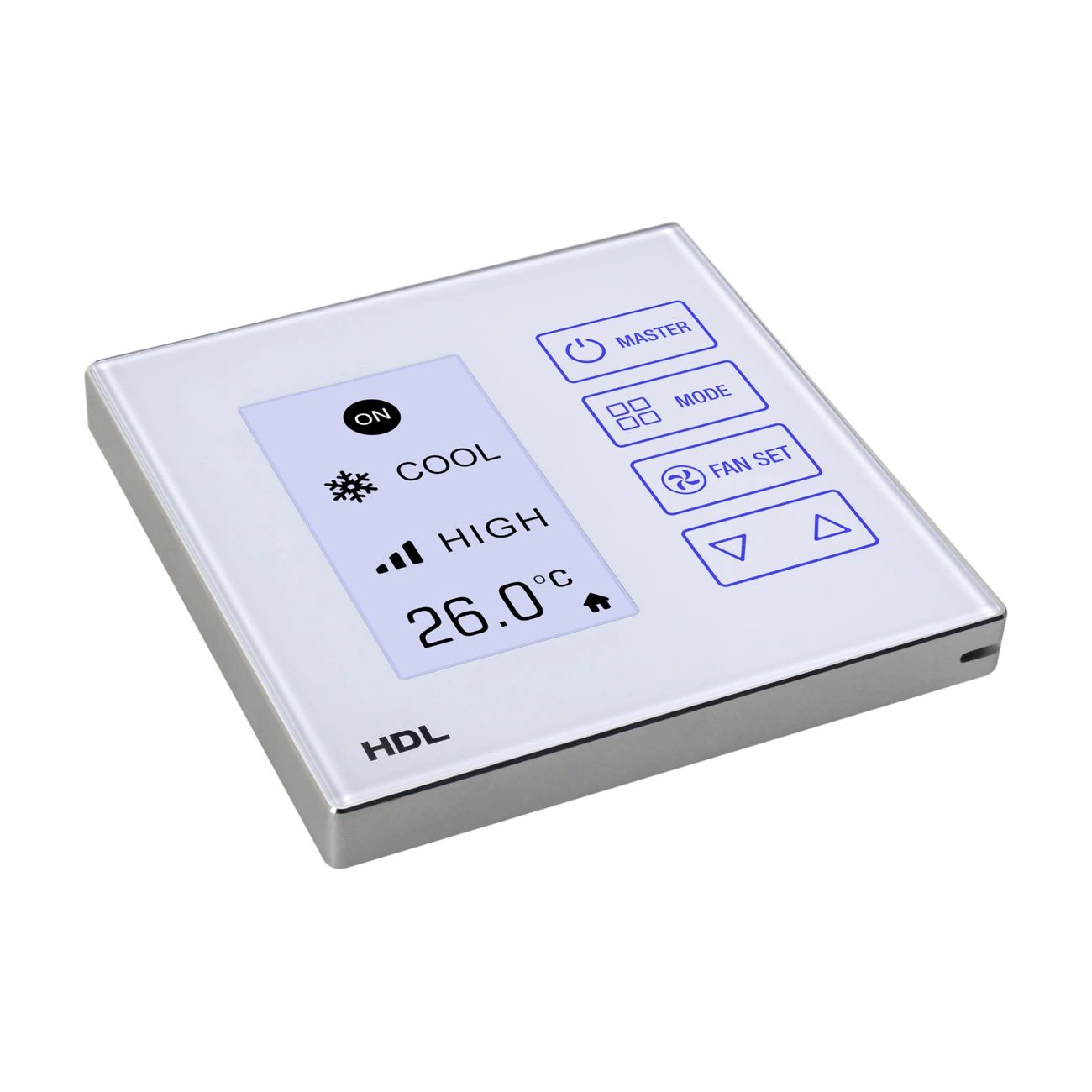

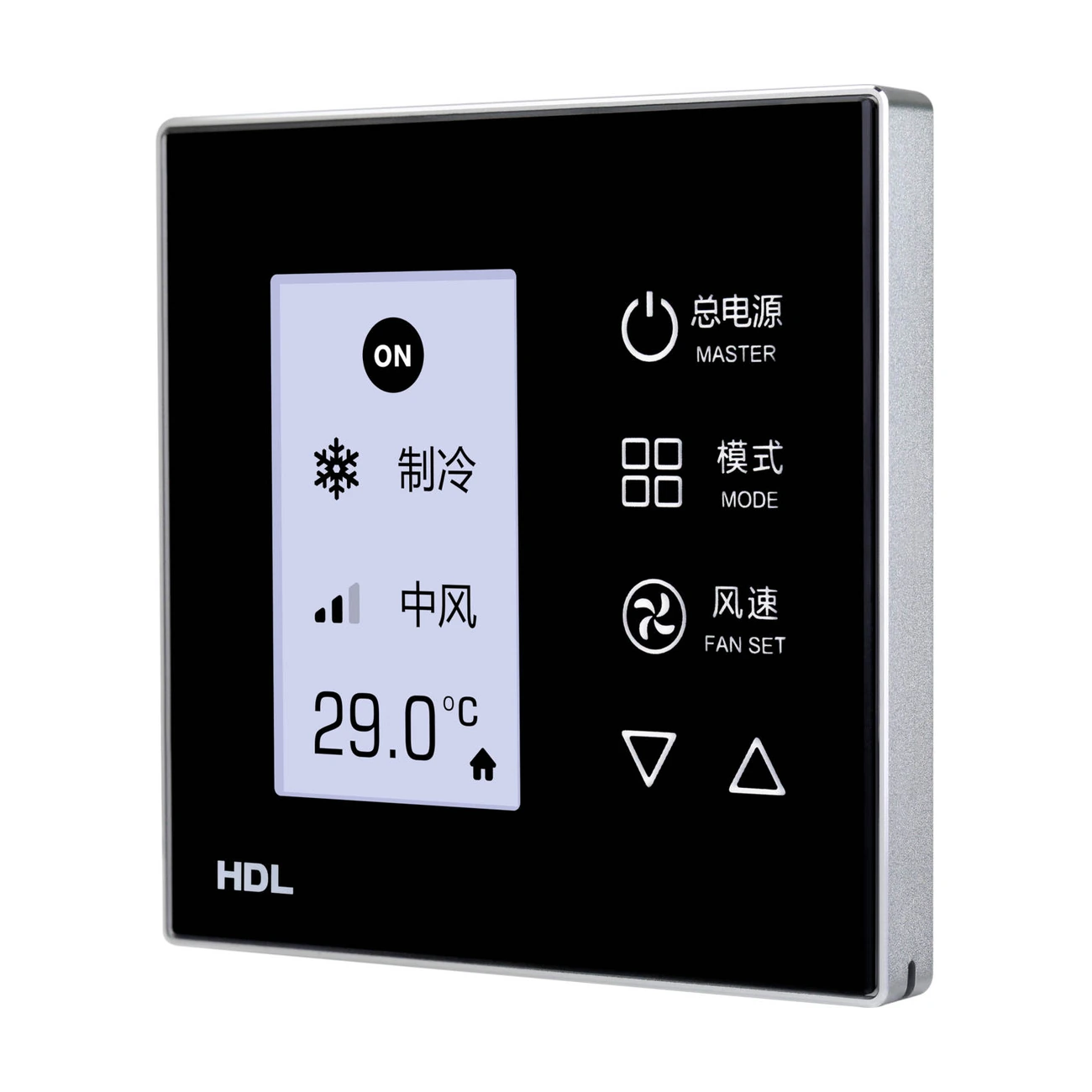

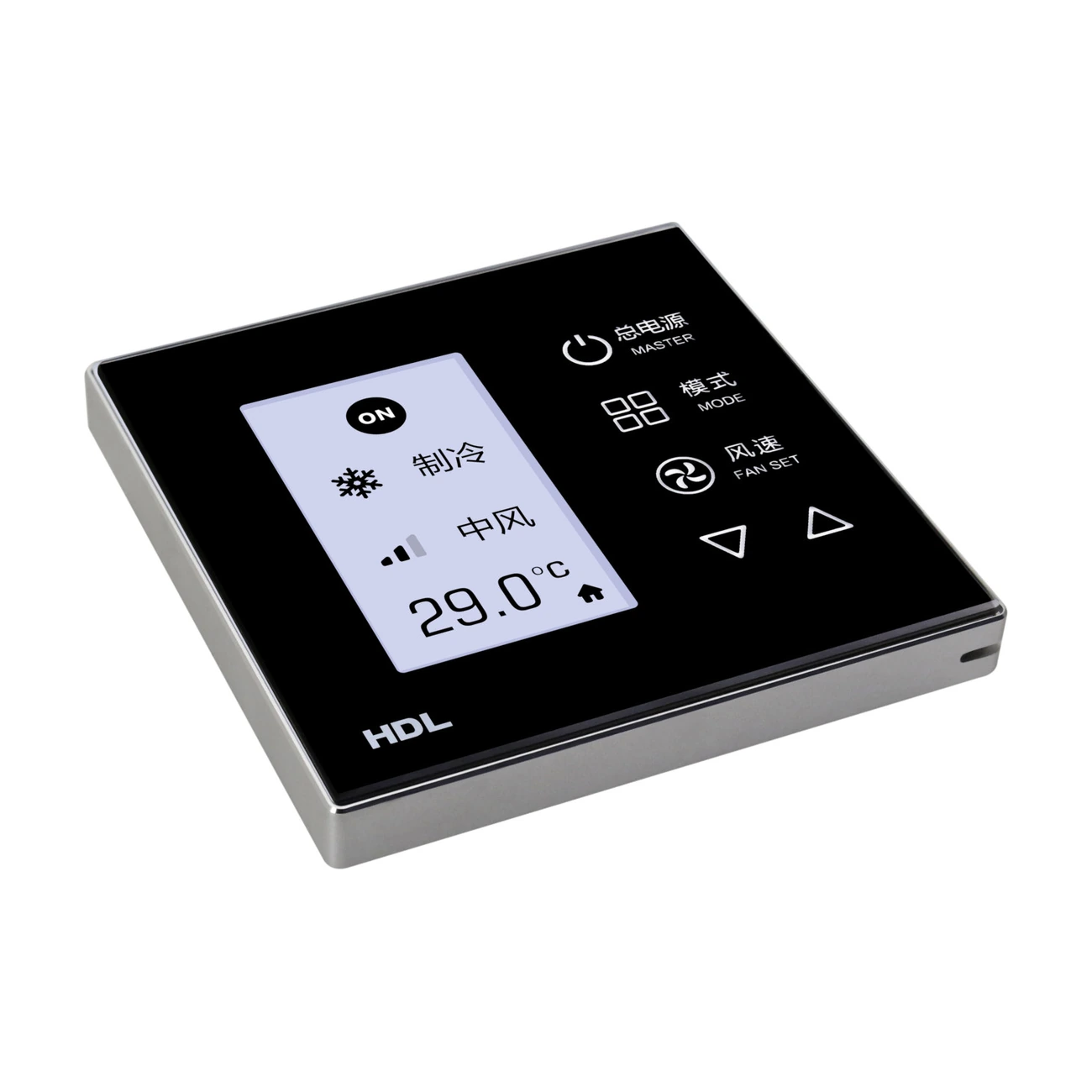

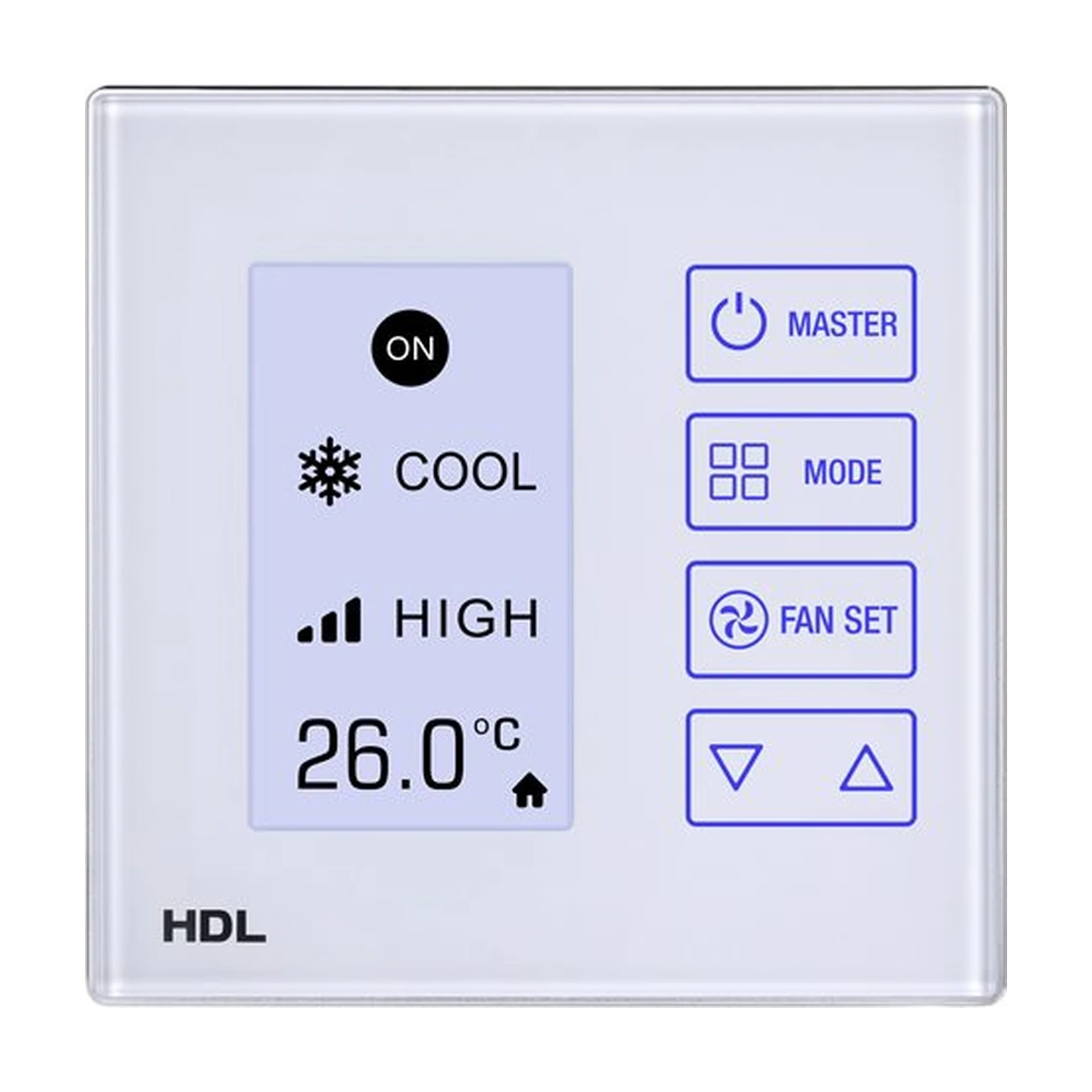

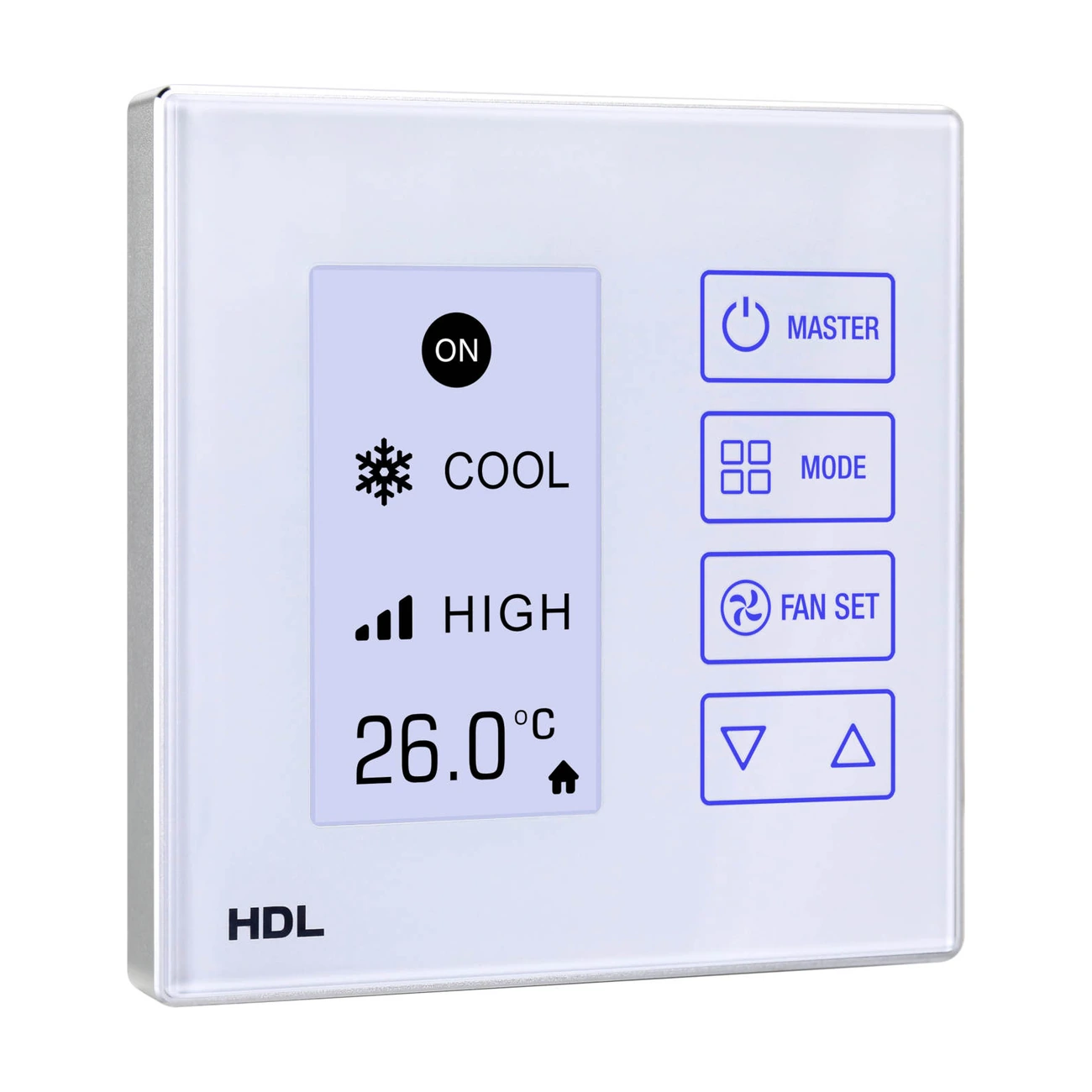

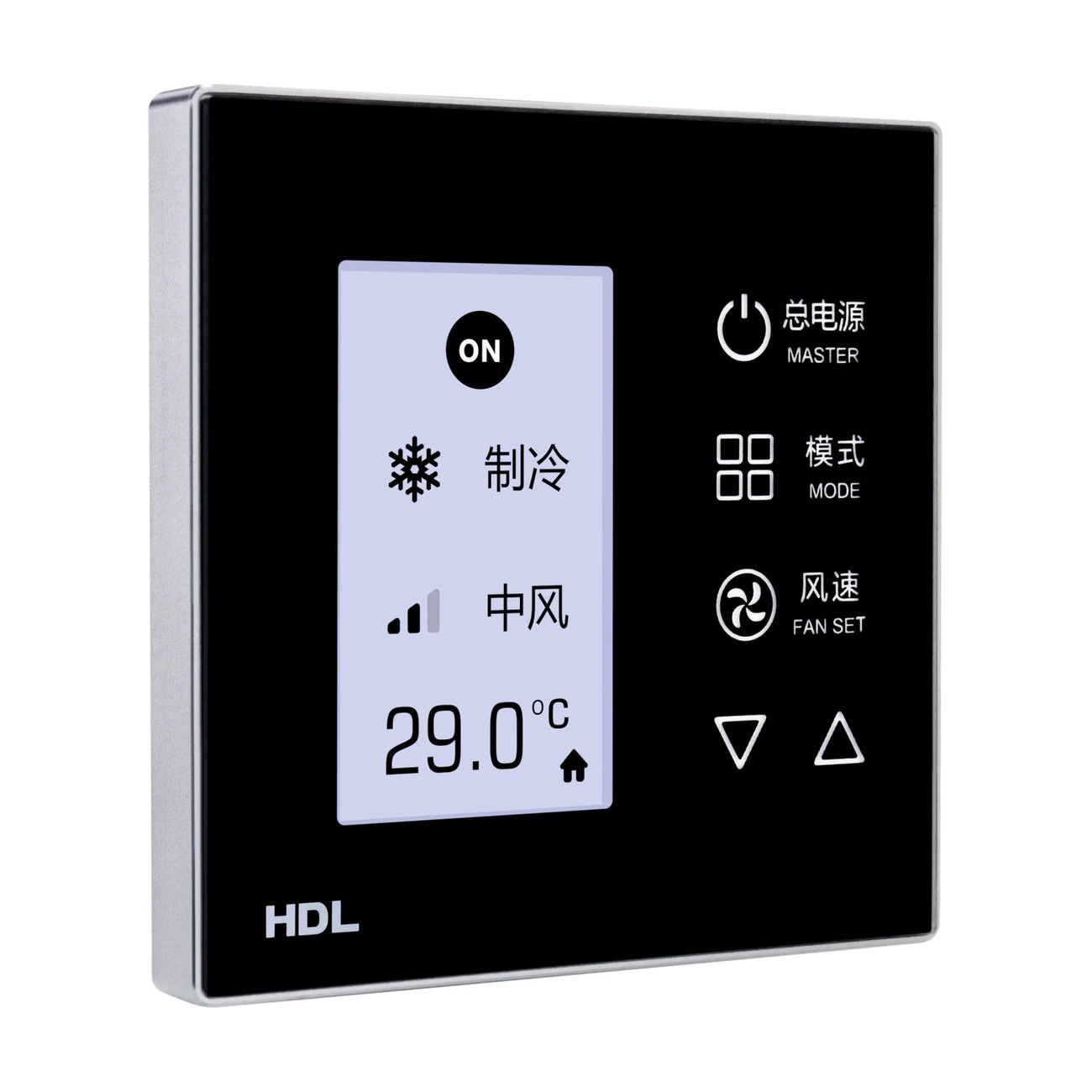

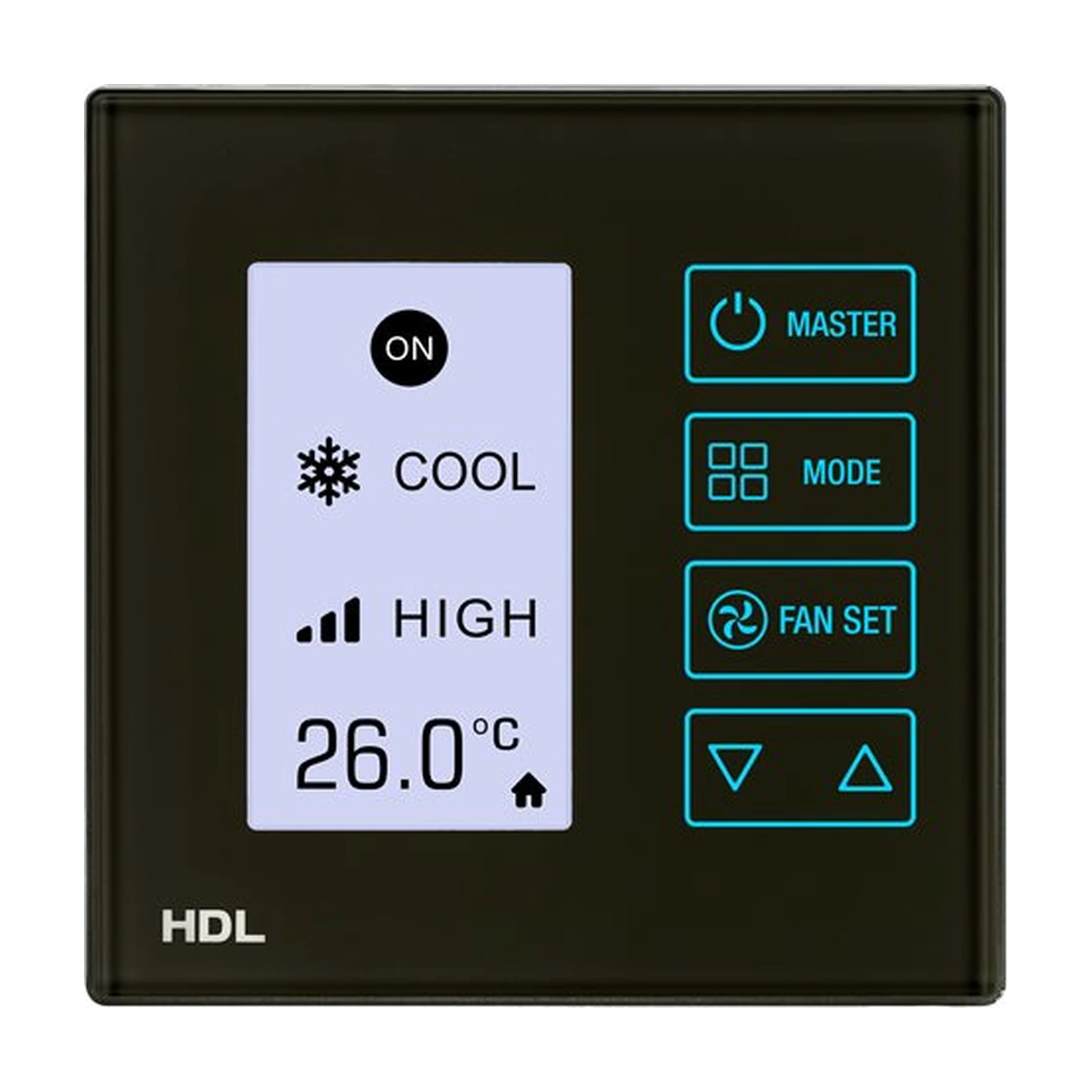

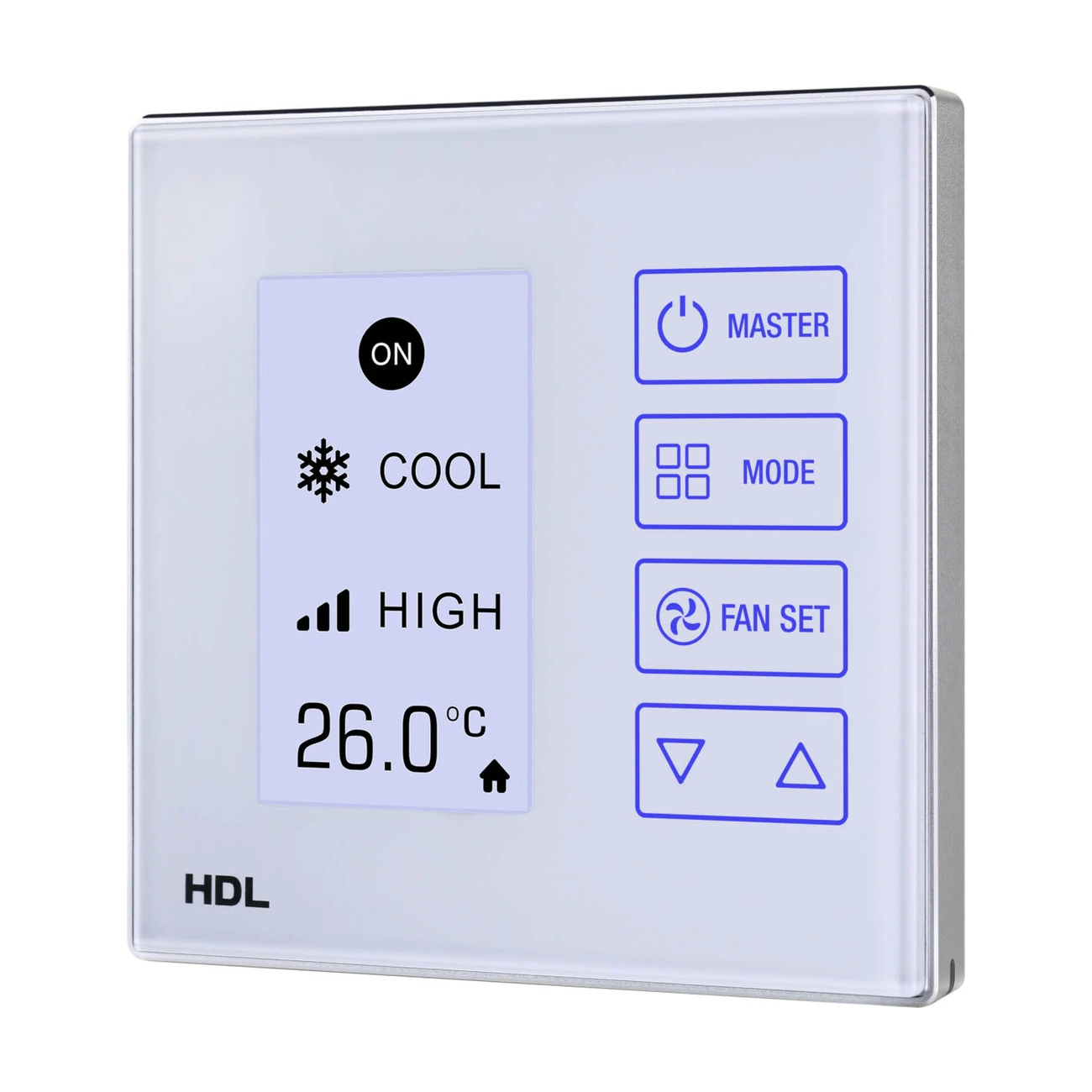

نمایشگر LCD پنل اطلاعات اصلی سیستم تهویه مانند وضعیت روشن یا خاموش، حالت عملکرد، سرعت فن و دمای تنظیم‌شده را نمایش می‌دهد. طراحی پنل به‌گونه‌ای است که فرمان‌های اصلی تهویه مستقیماً از روی صفحه در دسترس باشند.

کنترل حالت‌های مختلف تهویه

MPTAC01.48-A از حالت‌های سرمایش، گرمایش، رطوبت‌زدایی و فن پشتیبانی می‌کند. کاربر می‌تواند متناسب با سیستم متصل، حالت موردنظر را از طریق پنل انتخاب کند.

محدوده تنظیم دما در این مدل ۰ تا ۳۰ درجه سانتی‌گراد است و مقدار تنظیم‌شده مستقیماً روی نمایشگر پنل قابل مشاهده است.

تنظیم سرعت فن

سرعت فن نیز مستقیماً از طریق پنل قابل کنترل است. MPTAC01.48-A امکان انتخاب بین سرعت‌های کم، متوسط، زیاد و خودکار را فراهم می‌کند.

به این ترتیب، کاربر علاوه بر تنظیم دما و حالت تهویه، می‌تواند سرعت گردش فن را نیز متناسب با شرایط محیط تغییر دهد.

نمایش وضعیت سیستم تهویه

نمایشگر LCD اطلاعات موردنیاز برای کنترل سیستم را در اختیار کاربر قرار می‌دهد. طبق دیاگرام دیتاشیت، وضعیت روشن یا خاموش بودن سیستم، Mode، سرعت فن و دما روی نمایشگر قابل مشاهده هستند.

در کنار نمایشگر، کلیدهای لمسی اختصاصی برای روشن/خاموش، Mode، Fan Speed و تنظیم دما در نظر گرفته شده‌اند تا دسترسی به فرمان‌های اصلی ساده باشد.

قابلیت IR و تنظیم نور پس‌زمینه

این پنل از IR پشتیبانی می‌کند و امکان تنظیم شدت نور پس‌زمینه نیز برای آن در نظر گرفته شده است. قابلیت Power Saving Mode نیز در دیتاشیت محصول ذکر شده است.

MPTAC01.48-A همچنین از به‌روزرسانی Firmware از طریق نرم‌افزار HDL Buspro پشتیبانی می‌کند.

ارتباط با HDL Buspro

این محصول برای استفاده در سیستم HDL Buspro طراحی شده است. ولتاژ کاری آن 12 تا 30 ولت DC بوده و میزان مصرف در ولتاژ 24 ولت DC برابر 40 میلی‌آمپر اعلام شده است.

طبق دیتاشیت، پنل باید همراه با رابط تغذیه HDL-MPPI.48 استفاده شود. اتصال Buspro نیز به‌صورت سری یا Hand-in-Hand انجام می‌شود.

نصب در قوطی دیواری EU

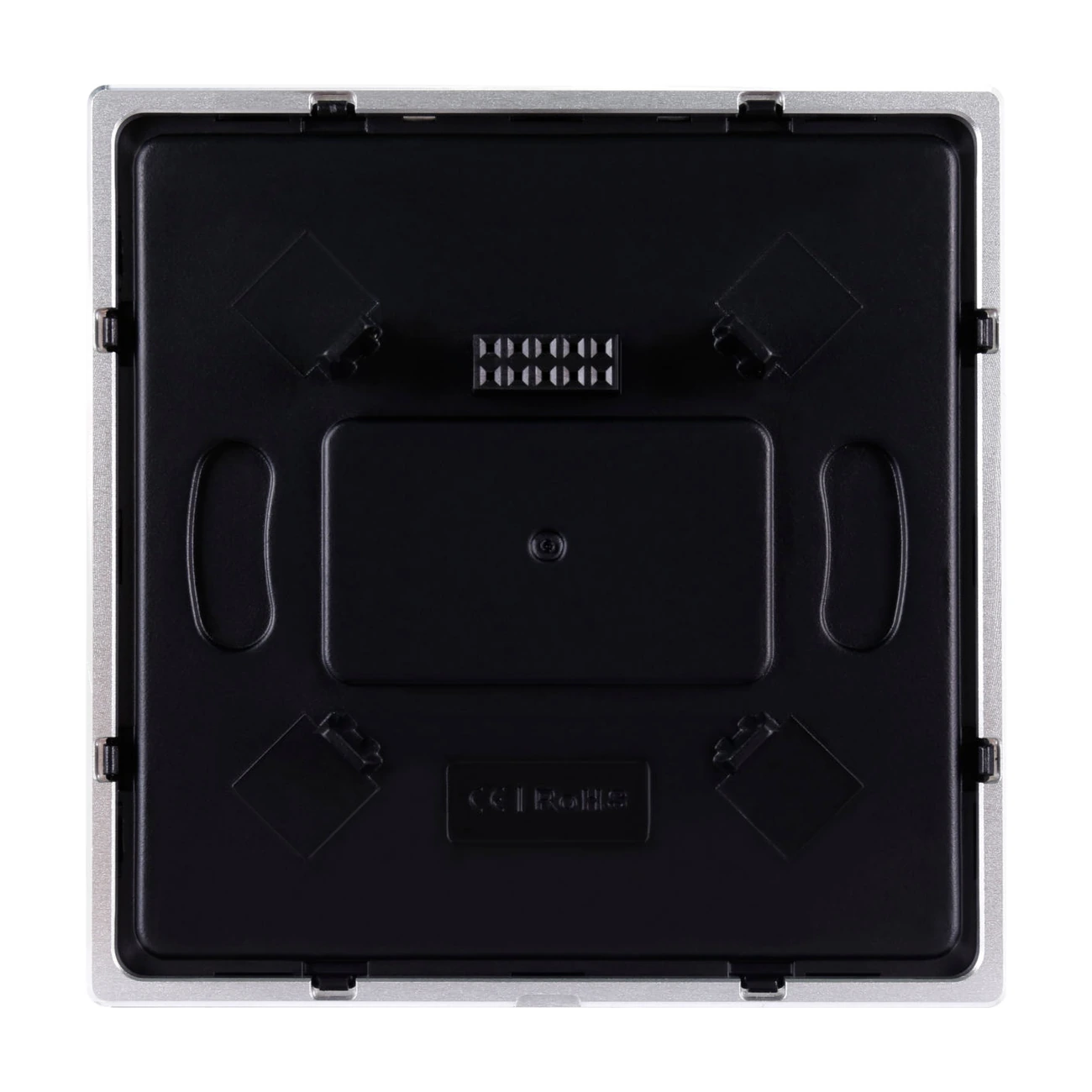

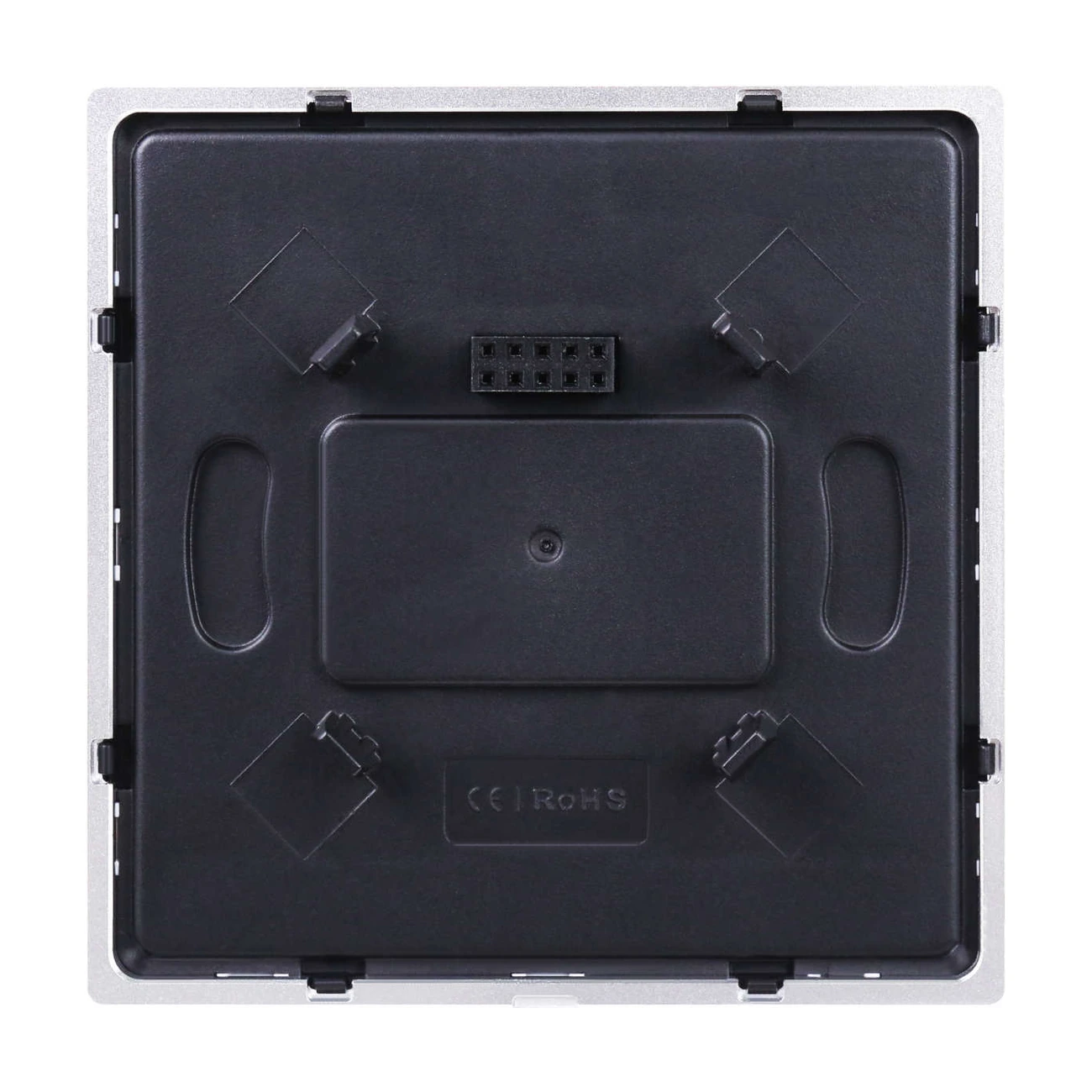

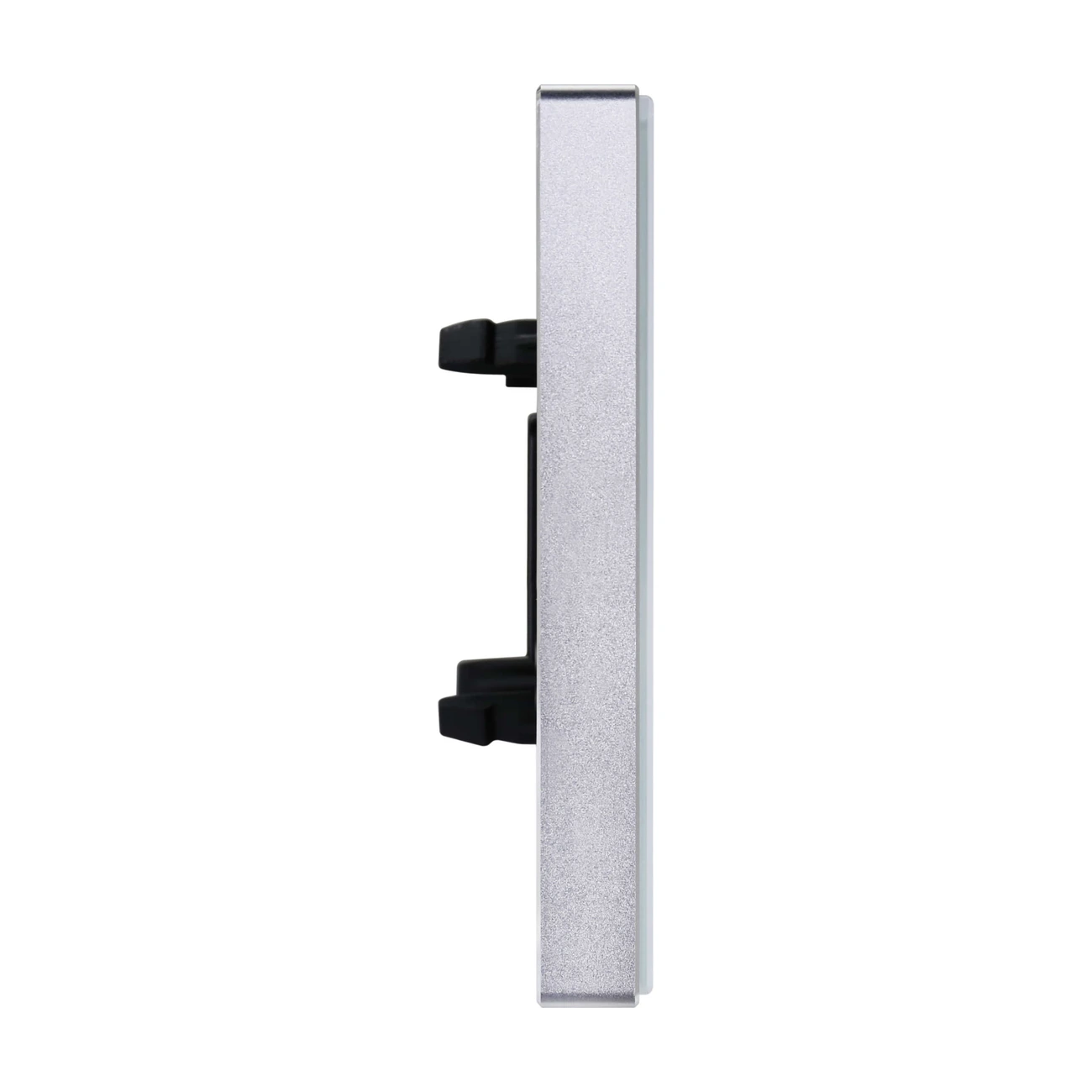

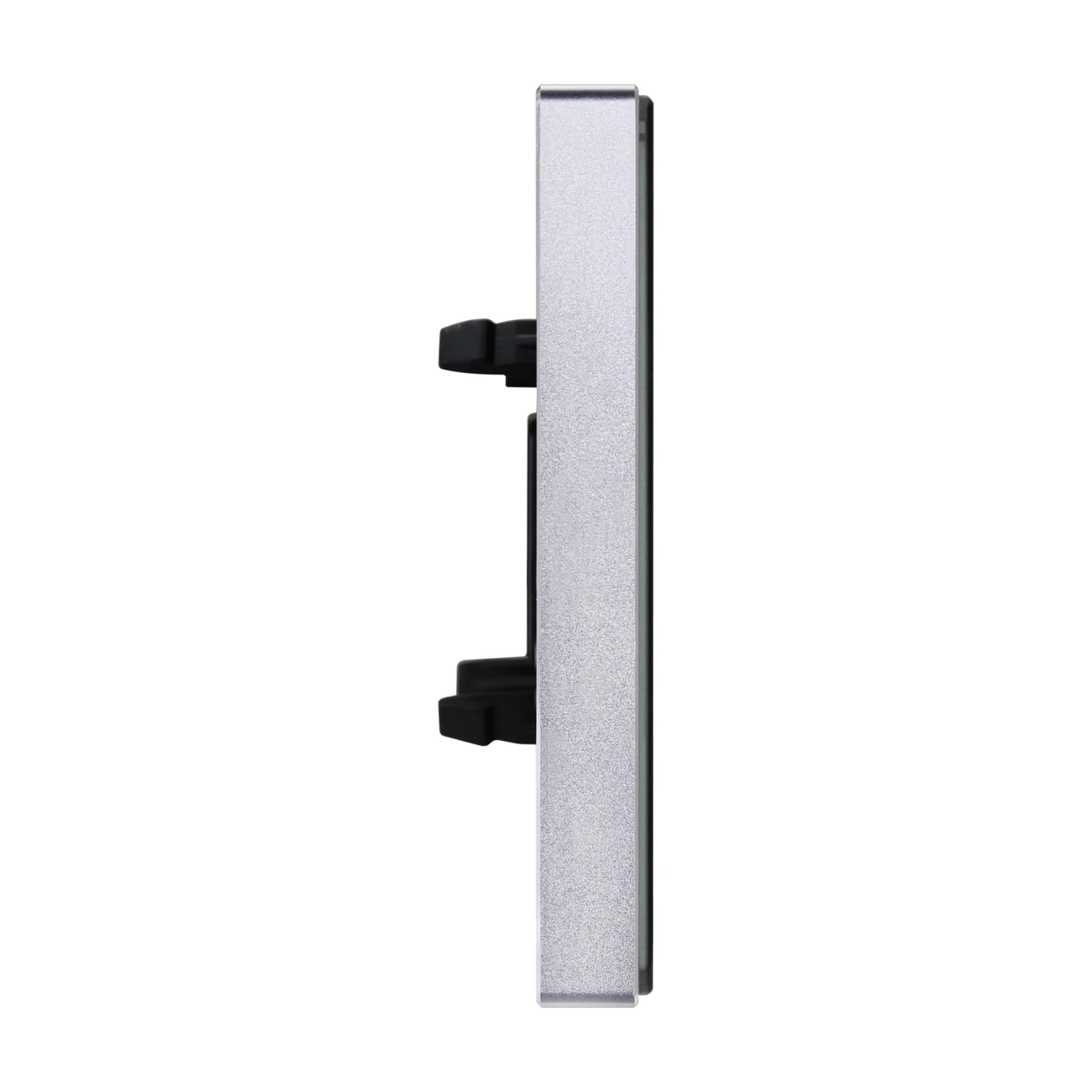

MPTAC01.48-A برای نصب در قوطی دیواری استاندارد EU طراحی شده است. ابعاد پنل 86×86×10.7 میلی‌متر و وزن آن 119.5 گرم است.

بدنه محصول از ترکیب شیشه، ABS و آلومینیوم ساخته شده و درجه حفاظت آن IP20 است. دیتاشیت همچنین تأییدیه‌های CE و RoHS را برای این محصول ذکر می‌کند.

کاربرد تاچ پنل HDL MPTAC01.48-A

این پنل برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که به یک رابط دیواری اختصاصی برای کنترل سیستم تهویه نیاز دارند. کاربر می‌تواند بدون مراجعه به کنترلرهای دیگر، فرمان‌های اصلی شامل روشن و خاموش کردن، تنظیم دما، انتخاب Mode و تغییر سرعت فن را از روی پنل مدیریت کند.

طبق دیتاشیت، پنل برای نصب در فضای داخلی طراحی شده و باید همراه با رابط تغذیه MPPI.48 نصب شود. همچنین نباید در معرض مایعات یا گازهای خورنده قرار گیرد و هنگام نصب باید تهویه مناسب محل رعایت شود.
