تاچ پنل هوشمند HDL مدل MPTL14.46-A

تاچ پنل هوشمند HDL مدل MPTL14.46-A

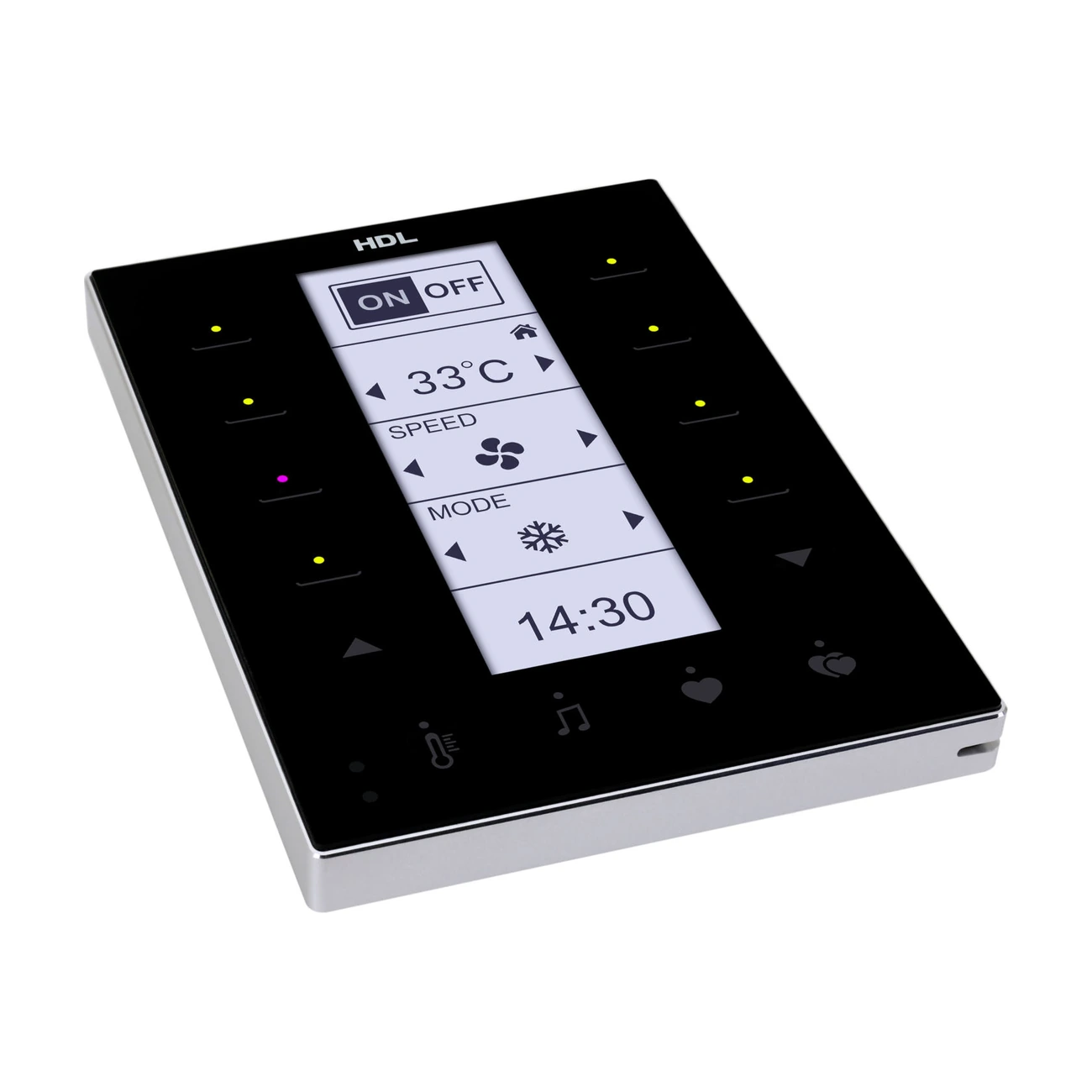

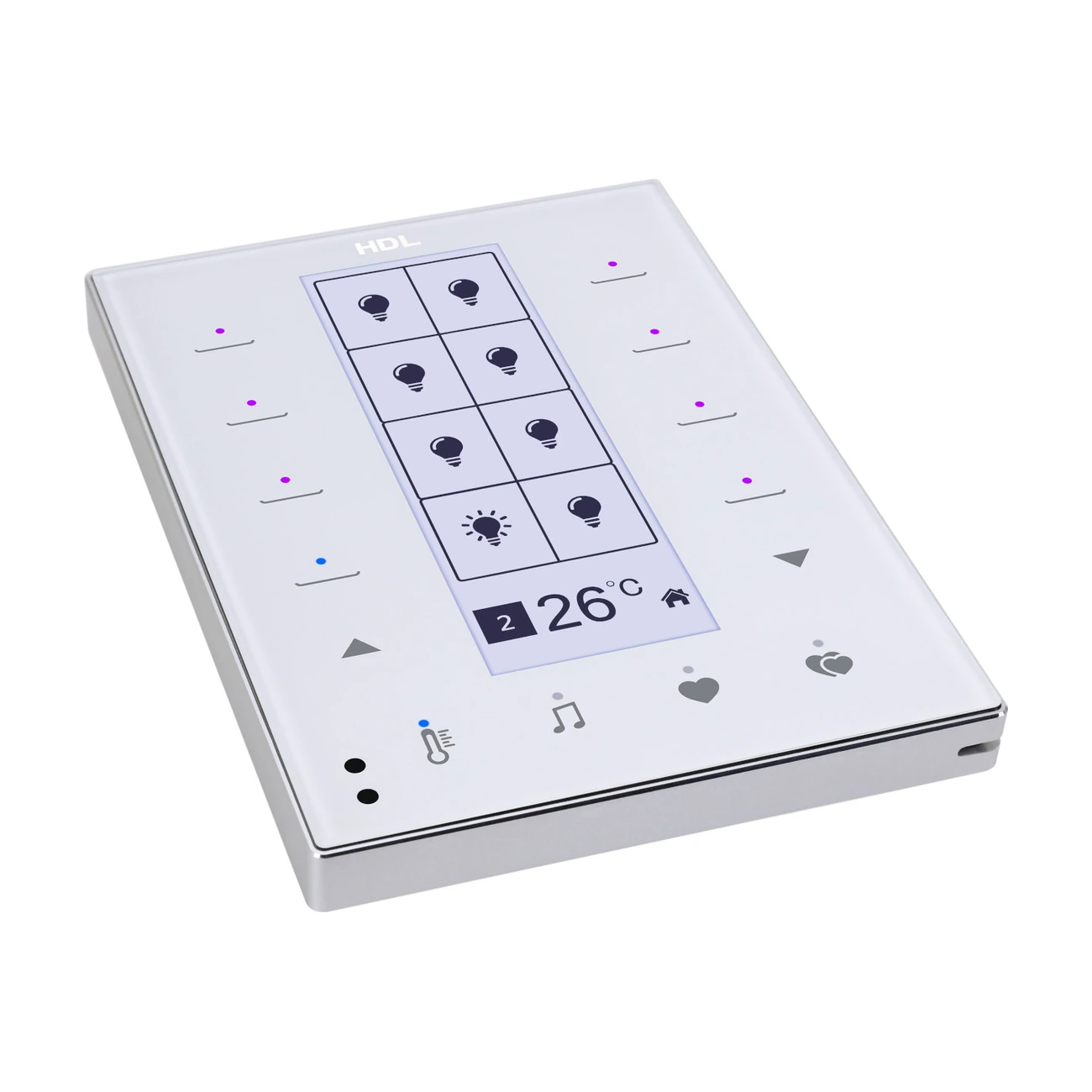

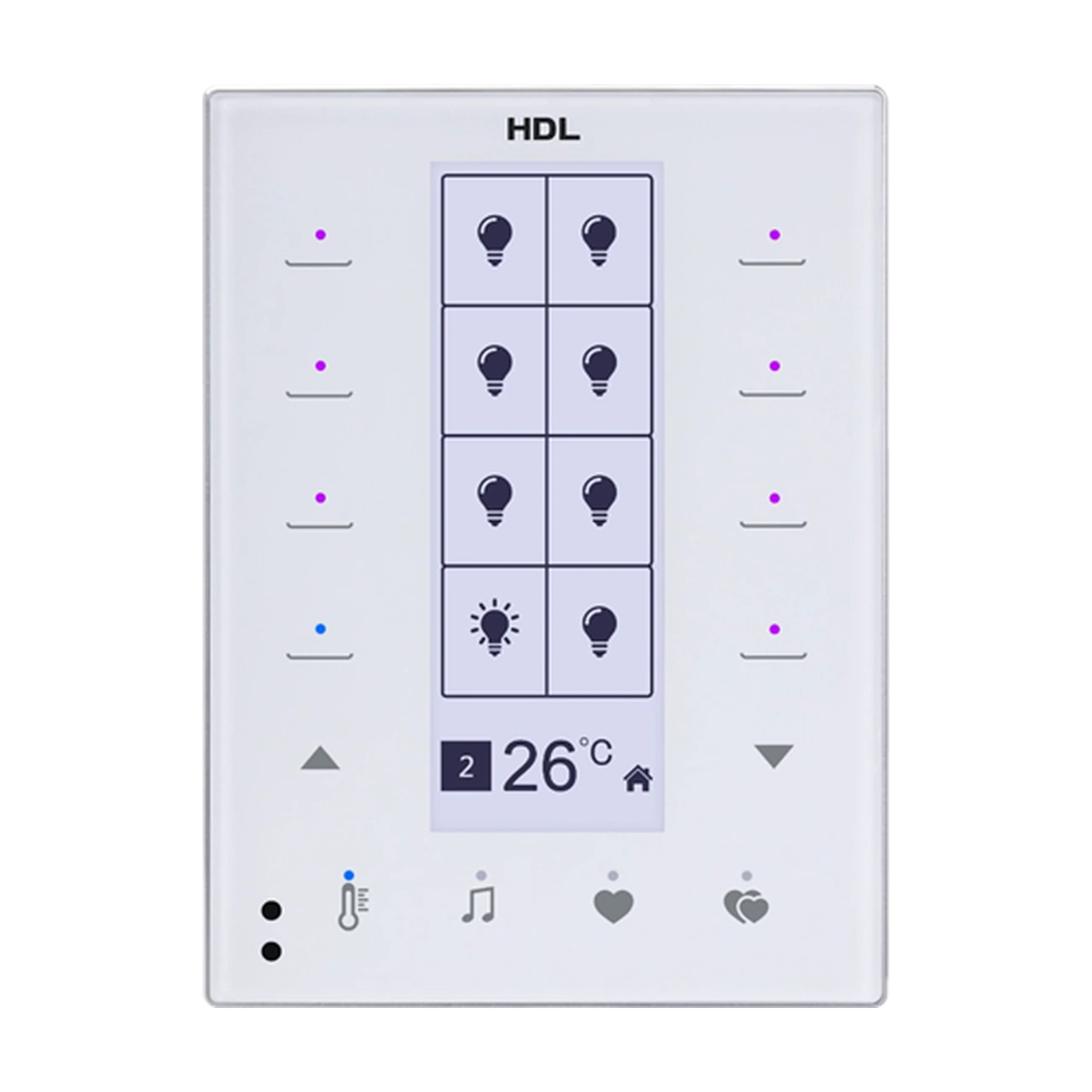

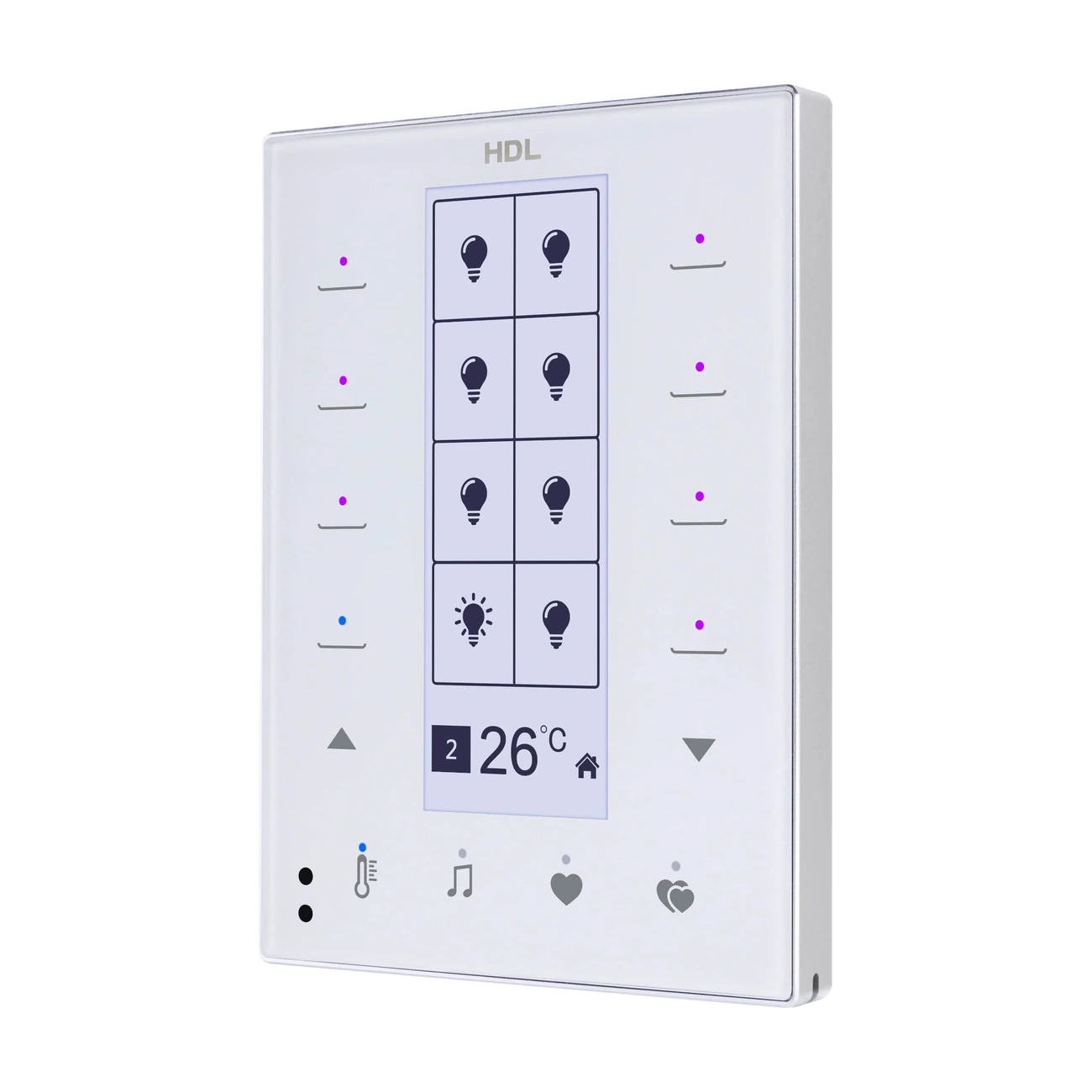

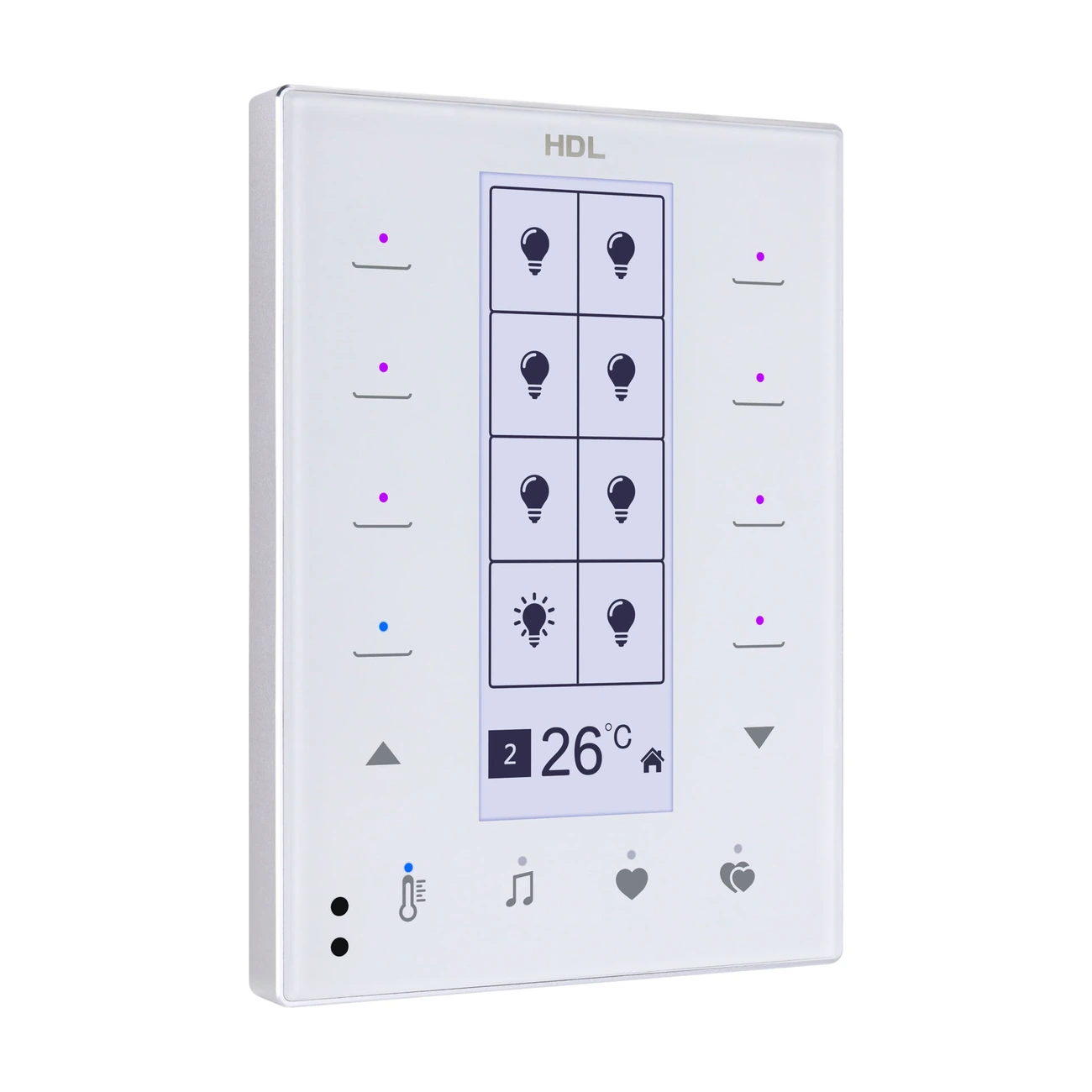

تاچ پنل هوشمند HDL مدل MPTL14.46-A یک پنل دیواری چندمنظوره برای سیستم HDL Buspro است که امکان کنترل تجهیزات مختلف ساختمان هوشمند را از یک نقطه فراهم می‌کند. این مدل به نمایشگر LCD و ۸ کلید لمسی قابل برنامه‌ریزی مجهز شده و برای کنترل روشنایی، پرده برقی، سناریوها، تهویه مطبوع، گرمایش و سیستم صوتی قابل استفاده است.

هر کلید را می‌توان به‌صورت مستقل برنامه‌ریزی کرد و برای آن آیکون متناسب با عملکردش روی نمایشگر قرار داد. علاوه بر ۸ کلید اصلی، ۲ کلید برای جابه‌جایی بین صفحات و ۴ کلید میانبر نیز روی پنل قرار گرفته است تا دسترسی به صفحات پرکاربرد سریع‌تر انجام شود.

نمایشگر LCD و رابط کاربری قابل تنظیم

نمایشگر LCD این مدل دارای رزولوشن 240×80 پیکسل است و برای نمایش آیکون‌ها و اطلاعات مربوط به عملکردهای مختلف استفاده می‌شود. نور پس‌زمینه نمایشگر و نشانگرهای کلیدها قابل تنظیم هستند و رنگ نشانگر هر کلید نیز به‌صورت RGB قابل تعریف است.

پنل دارای ساختار چندصفحه‌ای است و علاوه بر صفحات عمومی، صفحات مشخصی برای تهویه مطبوع، گرمایش از کف و موسیقی در اختیار کاربر قرار می‌دهد.

کنترل روشنایی، پرده و سناریوها

کلیدهای لمسی MPTL14.46-A فقط به فرمان روشن و خاموش محدود نیستند. برای هر کلید می‌توان حالت‌های مختلفی مانند روشن/خاموش، فرمان لحظه‌ای، دابل‌کلیک، فشردن کوتاه یا طولانی و فرمان‌های ترکیبی را تعریف کرد.

این پنل از فرمان‌هایی مانند Scene، Sequence، کنترل تک‌کانال روشنایی، Curtain، Timer Switch و Universal Switch پشتیبانی می‌کند. بنابراین عملکرد کلیدها را می‌توان متناسب با نیاز هر پروژه برنامه‌ریزی کرد.

در کنترل روشنایی، زمانی که کلید برای Scene یا روشنایی تک‌کانال تنظیم شده باشد، امکان Dimming با نگه‌داشتن کلید نیز وجود دارد.

کنترل تهویه، گرمایش و موسیقی

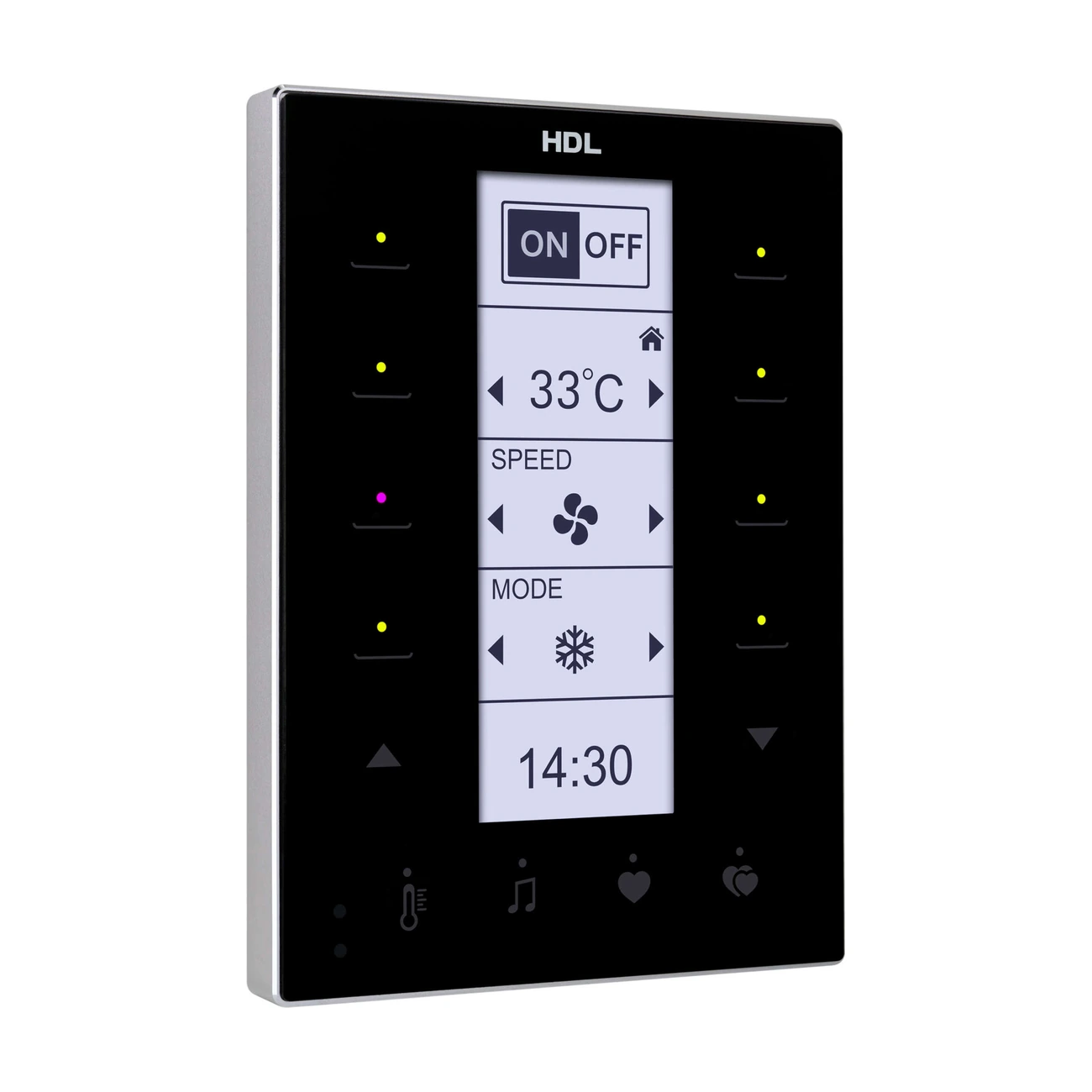

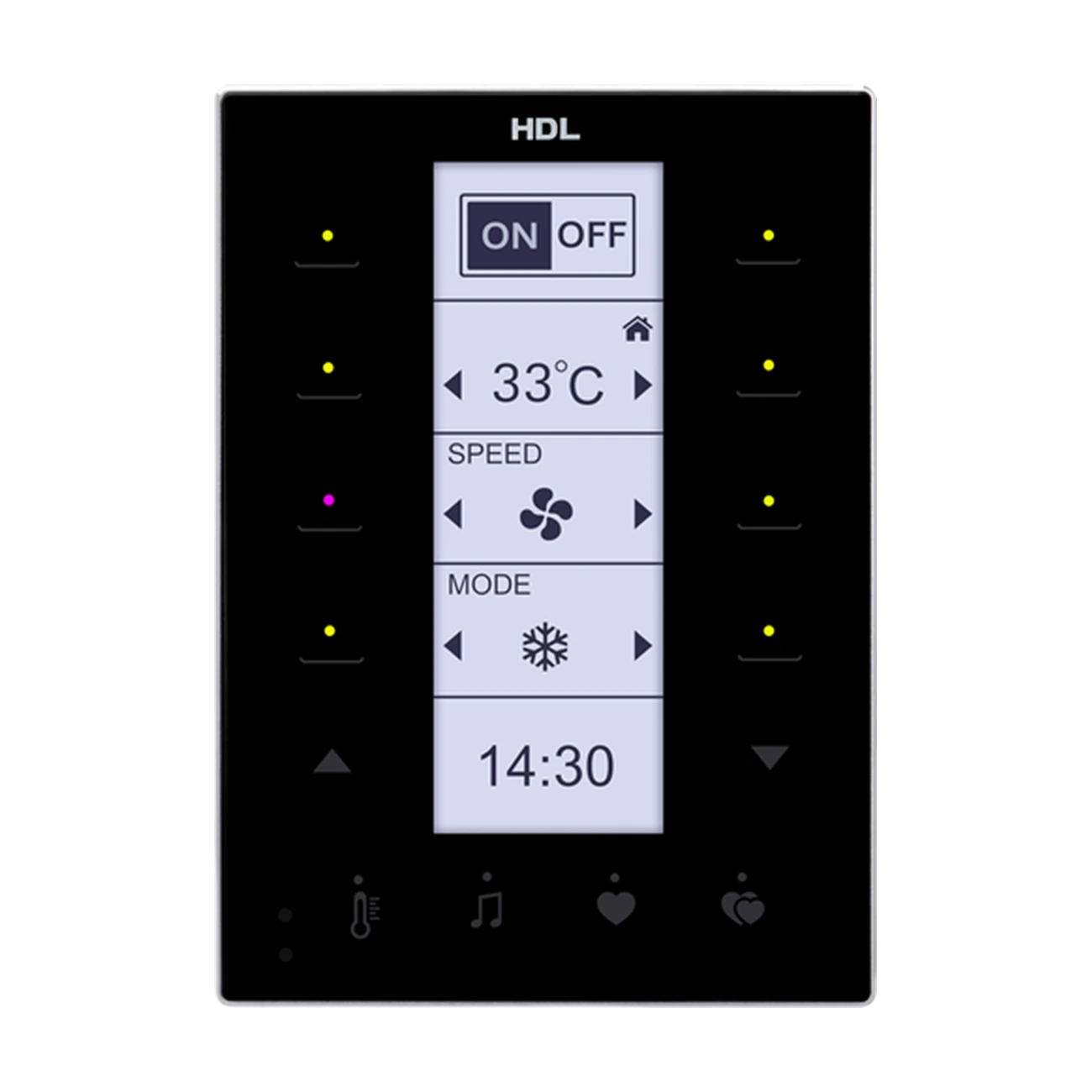

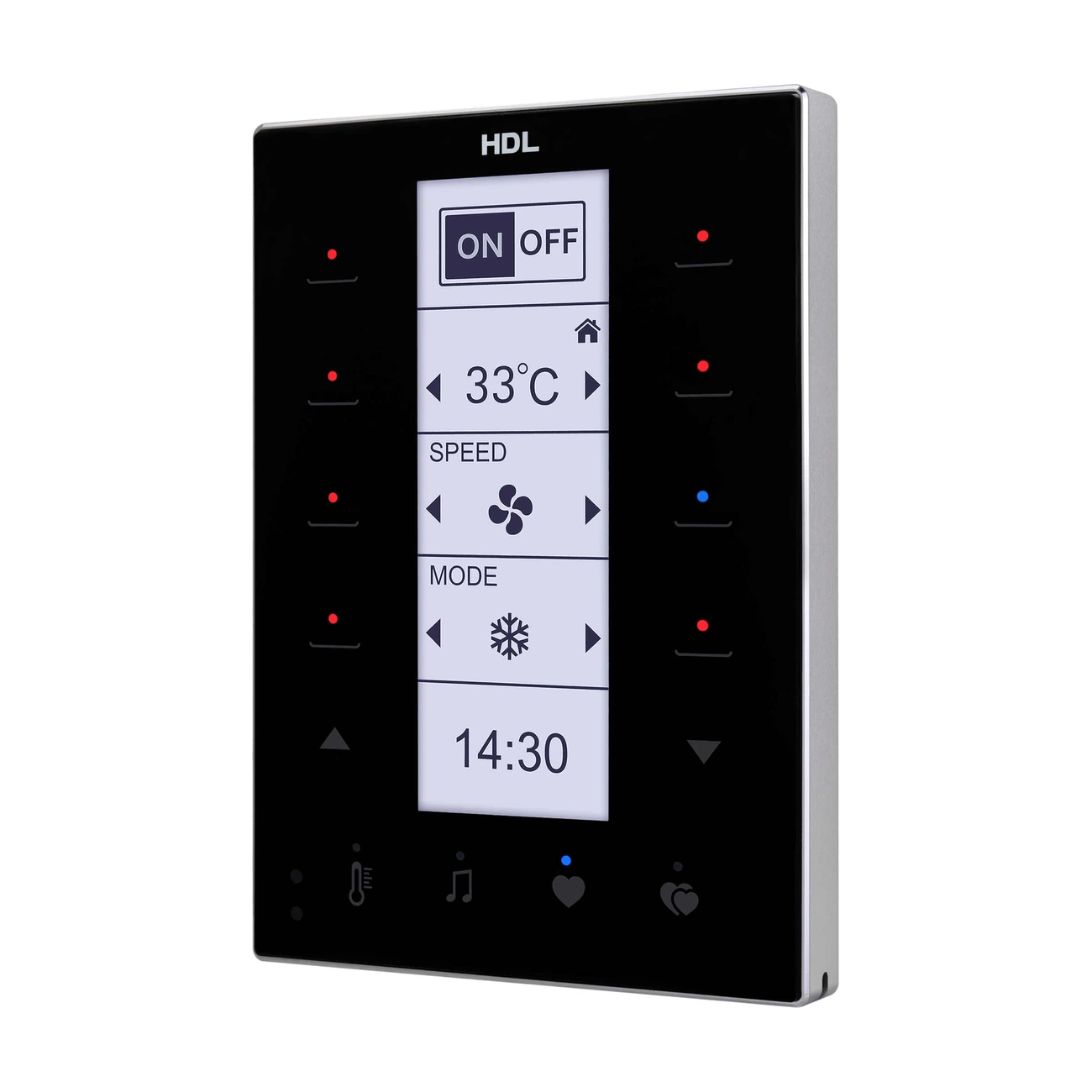

MPTL14.46-A صفحات اختصاصی برای کنترل HVAC، گرمایش از کف و سیستم موسیقی دارد. در بخش تهویه می‌توان عملکردهایی مانند روشن و خاموش‌کردن، سرمایش و گرمایش، تنظیم دما، سرعت فن و حالت عملکرد سیستم را مدیریت کرد.

وجود این صفحات باعث می‌شود پنل علاوه بر کنترل روشنایی و سناریوها، به‌عنوان رابط کاربری چندمنظوره برای بخش‌های مختلف ساختمان هوشمند مورد استفاده قرار گیرد.

سنسور Wake Up

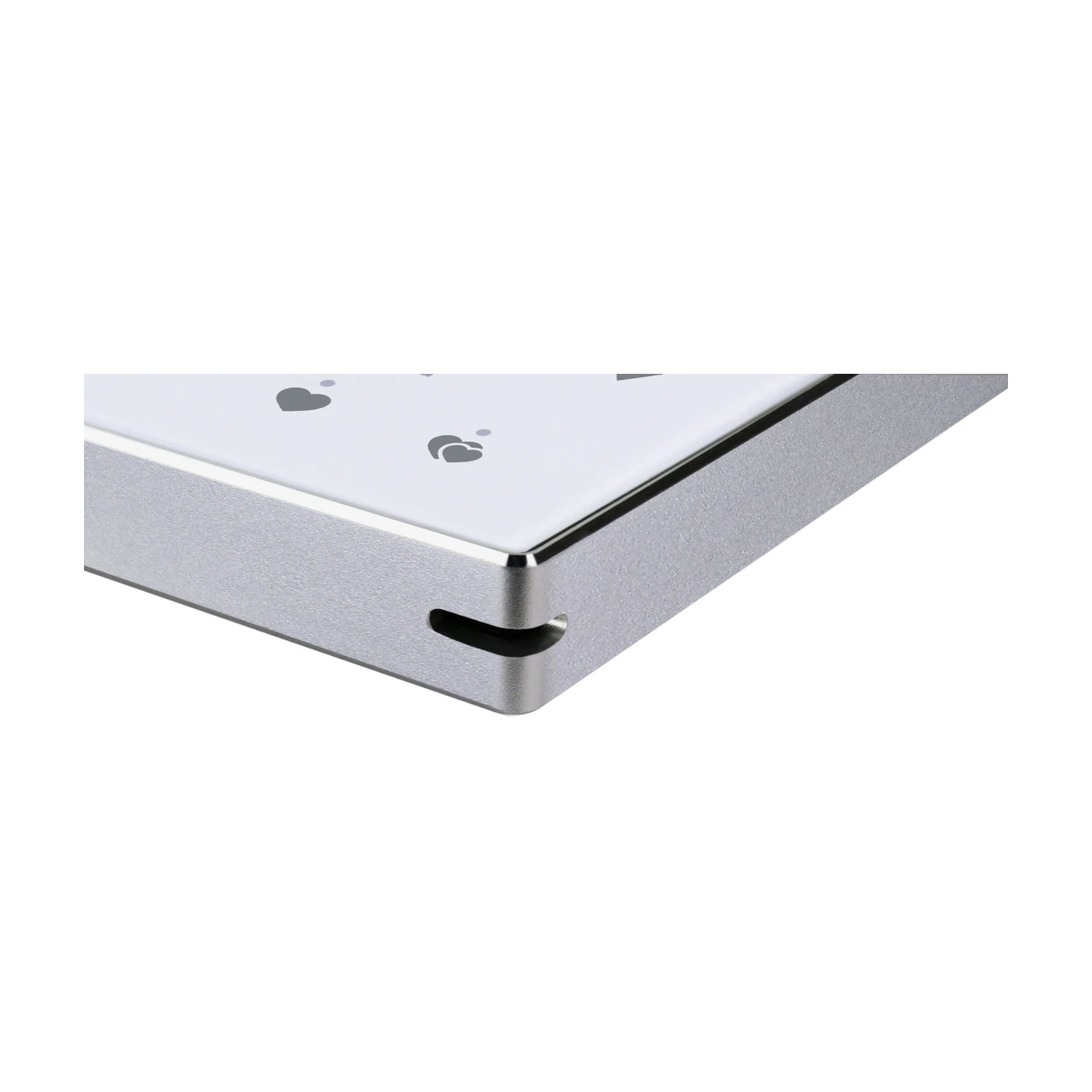

در قسمت پایین پنل یک سنسور Wake Up قرار دارد. با نزدیک‌شدن دست به پنل، نمایشگر LCD به‌صورت خودکار روشن می‌شود و برای استفاده در دسترس قرار می‌گیرد.

در دیاگرام صفحه دوم دیتاشیت، محل سنسور Wake Up، کلیدهای کنترلی، نشانگرها، کلیدهای تغییر صفحه و چهار کلید میانبر نیز مشخص شده است.

قابلیت Sleep Mode

این خانواده از پنل‌های HDL از Sleep Mode پشتیبانی می‌کند. در این حالت می‌توان پنل را در گروه Sleep تعریف کرد و شدت روشنایی LCD و LEDها را متناسب با تنظیمات سیستم تغییر داد. HDL برای MPTL14.46 حداقل Firmware نسخه HDL_V04.11U را برای این قابلیت ذکر کرده است.

ارتباط با HDL Buspro

MPTL14.46-A برای سیستم HDL Buspro طراحی شده است. ولتاژ کاری آن 12 تا 30 ولت DC بوده و جریان مصرفی در 24 ولت DC برابر 45 میلی‌آمپر است.

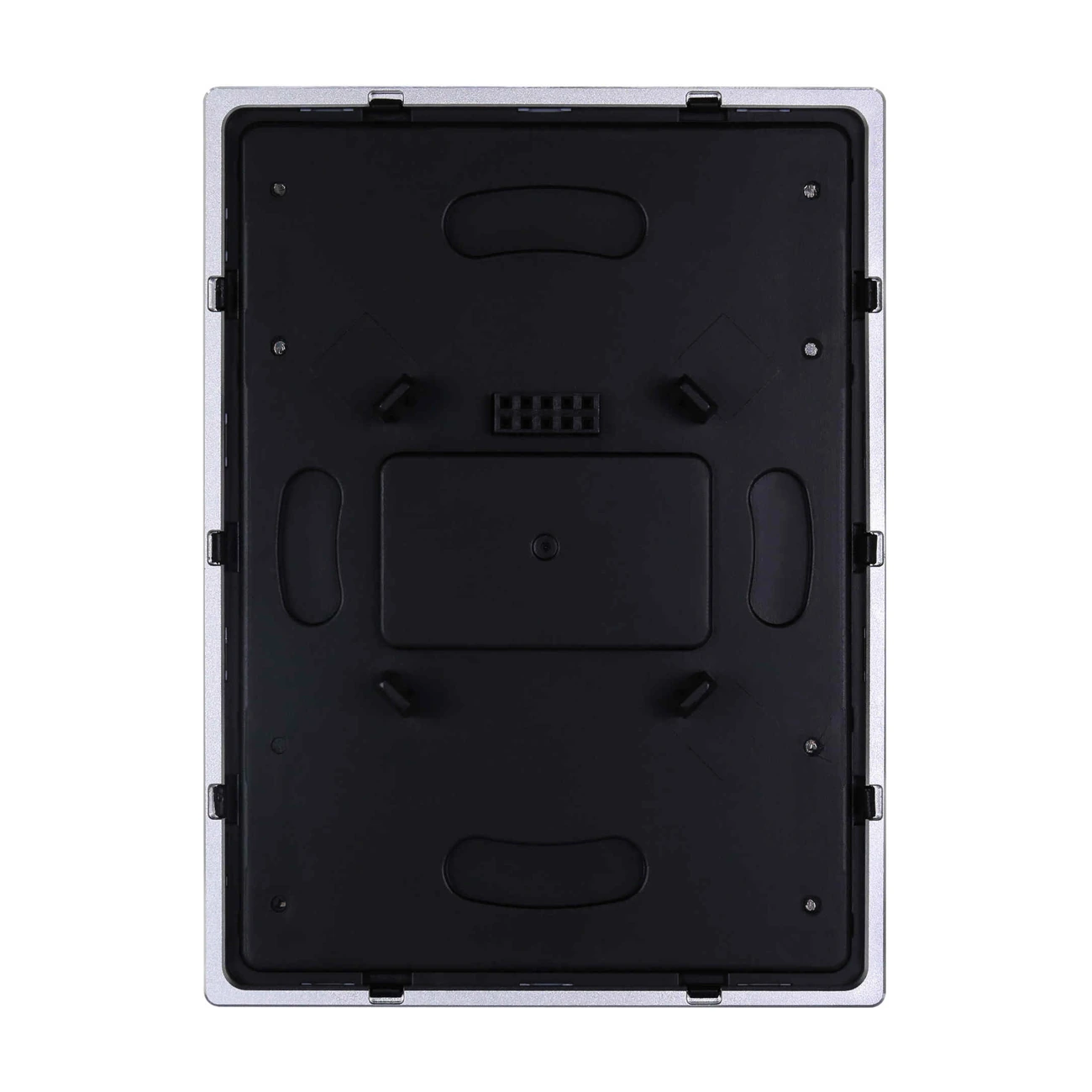

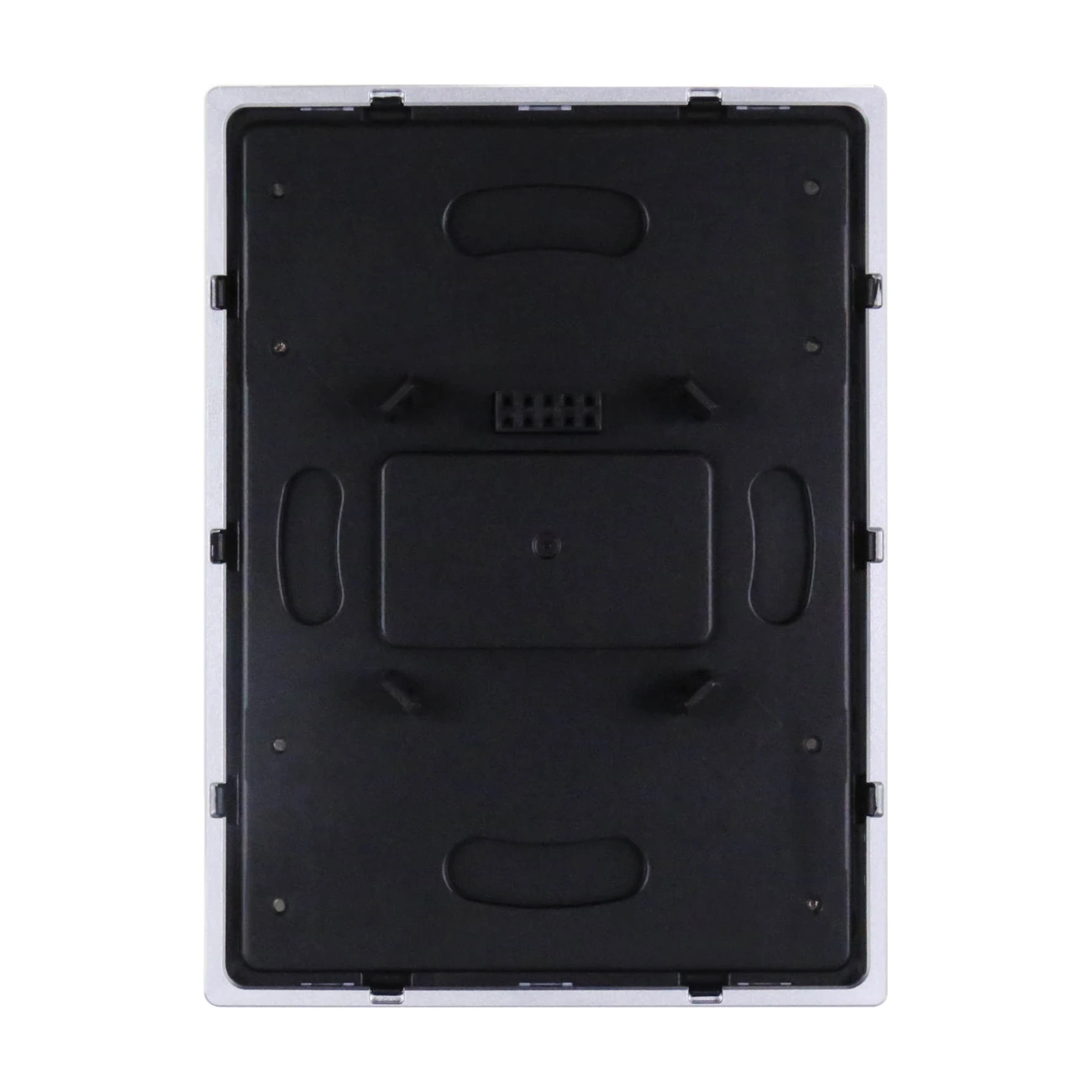

این پنل باید همراه با Panel Power Interface مدل HDL-MPPI.46-A نصب شود. رابط تغذیه داخل قوطی دیواری قرار می‌گیرد و ارتباط پنل با شبکه Buspro از طریق آن برقرار می‌شود.

کاربرد تاچ پنل HDL MPTL14.46-A

این پنل برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro مناسب است که در آن‌ها چند عملکرد مختلف باید از یک کنترلر دیواری در دسترس باشند. روشنایی، پرده، سناریو، تهویه، گرمایش و موسیقی را می‌توان متناسب با طراحی پروژه روی کلیدها و صفحات مختلف پنل تعریف کرد.

ترکیب ۸ کلید لمسی، نمایشگر LCD، کلیدهای میانبر، نشانگرهای RGB و سنسور Wake Up باعث می‌شود کاربر بدون نیاز به مراجعه به چند کنترلر مجزا، فرمان‌های پرکاربرد ساختمان را از یک پنل مدیریت کند.
