تاچ پنل هوشمند ۴.۳ اینچ HDL مدل MPTLC43.46-A

تاچ پنل ۴.۳ اینچ HDL مدل MPTLC43.46-A

تاچ پنل هوشمند ۴.۳ اینچ HDL مدل MPTLC43.46-A از سری Enviro Panel، یک پنل لمسی چندمنظوره برای کنترل تجهیزات مختلف در سیستم HDL Buspro است. این پنل امکان مدیریت روشنایی، سناریوها، تهویه مطبوع، گرمایش از کف و سیستم صوتی را از طریق یک رابط لمسی مرکزی فراهم می‌کند.

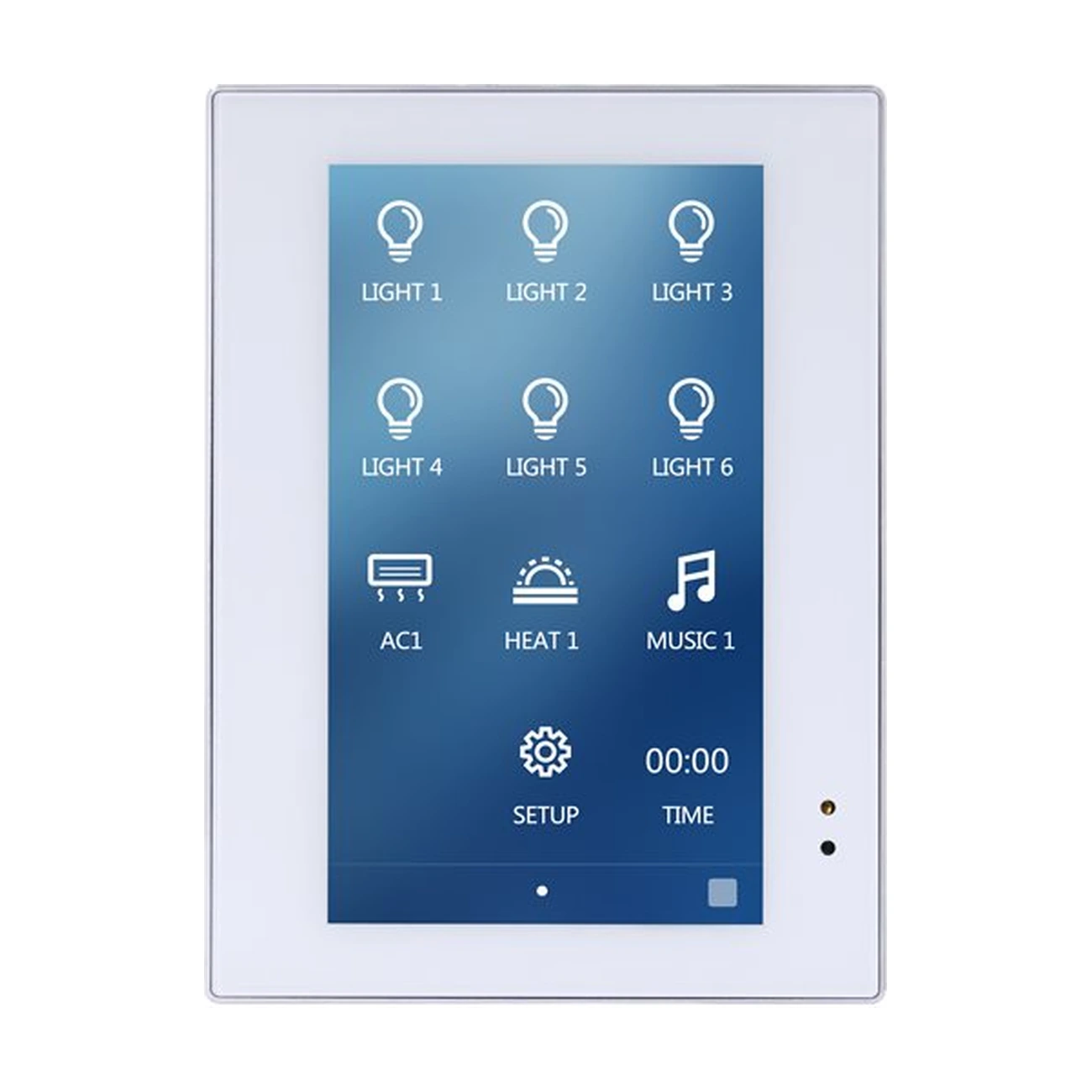

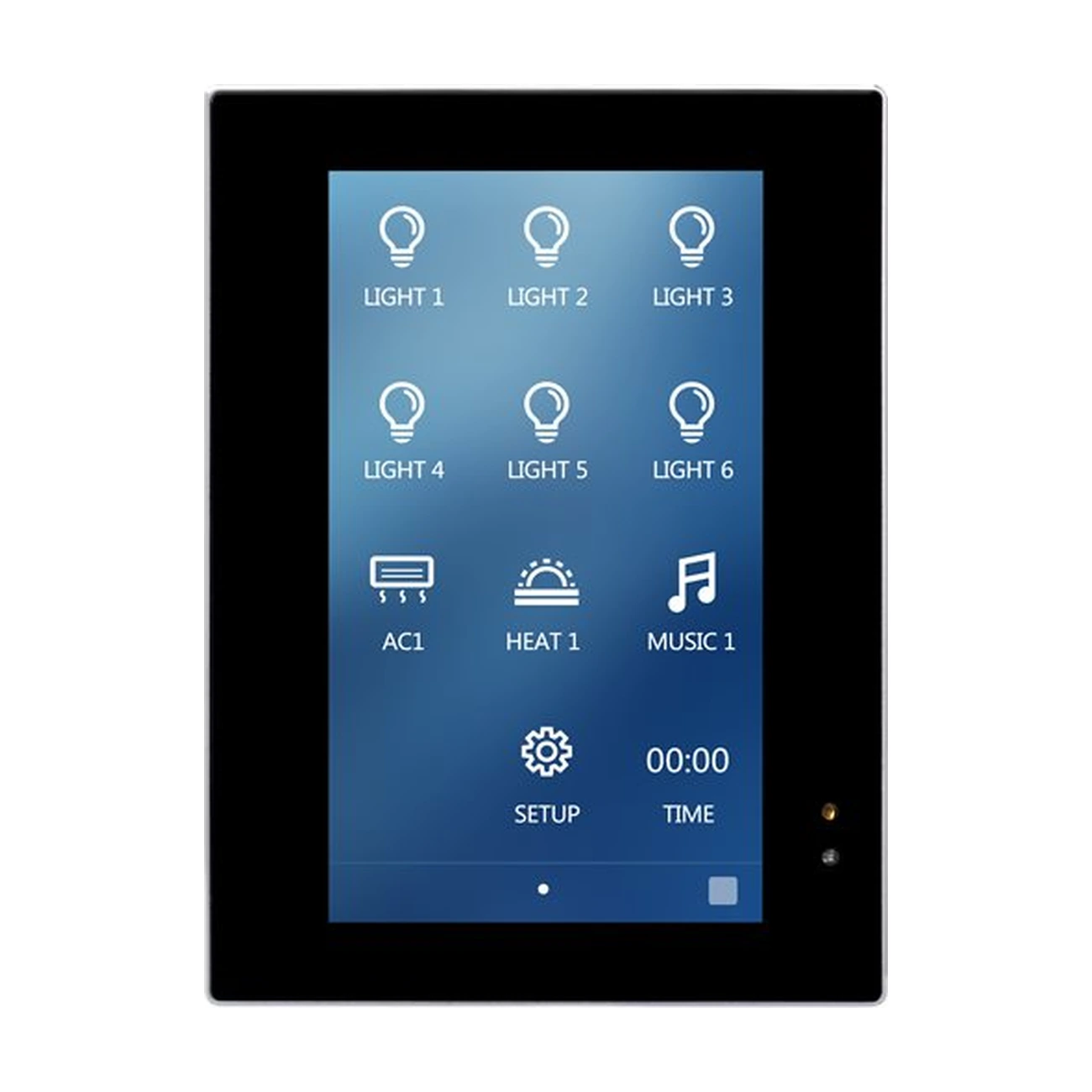

نمایشگر LCD این مدل با رزولوشن 480×272 پیکسل طراحی شده و رابط کاربری آن قابلیت شخصی‌سازی دارد. کاربر می‌تواند تعداد و چیدمان کلیدهای کنترلی را متناسب با نیاز پروژه تعریف کند و برای عملکردهای مختلف ساختمان صفحات کنترلی موردنیاز را در اختیار داشته باشد.

کنترل روشنایی و سناریوهای هوشمند

MPTLC43.46-A امکان تعریف مجموعاً ۶۰ کلید کنترلی را فراهم می‌کند و تعداد و چیدمان این کلیدها توسط کاربر قابل تنظیم است. این ساختار انعطاف مناسبی برای تعریف فرمان‌های مختلف روشنایی و سناریوهای پروژه ایجاد می‌کند.

حالت‌های کنترلی پنل شامل Scene، Sequence، Timer Switch، Universal Switch، کنترل تک‌کانال، Broadcast Scene، Broadcast Channel، Curtain، Music Play و General Control است. بنابراین پنل محدود به کنترل روشنایی نیست و می‌تواند برای اجرای مجموعه متنوعی از فرمان‌های Buspro برنامه‌ریزی شود.

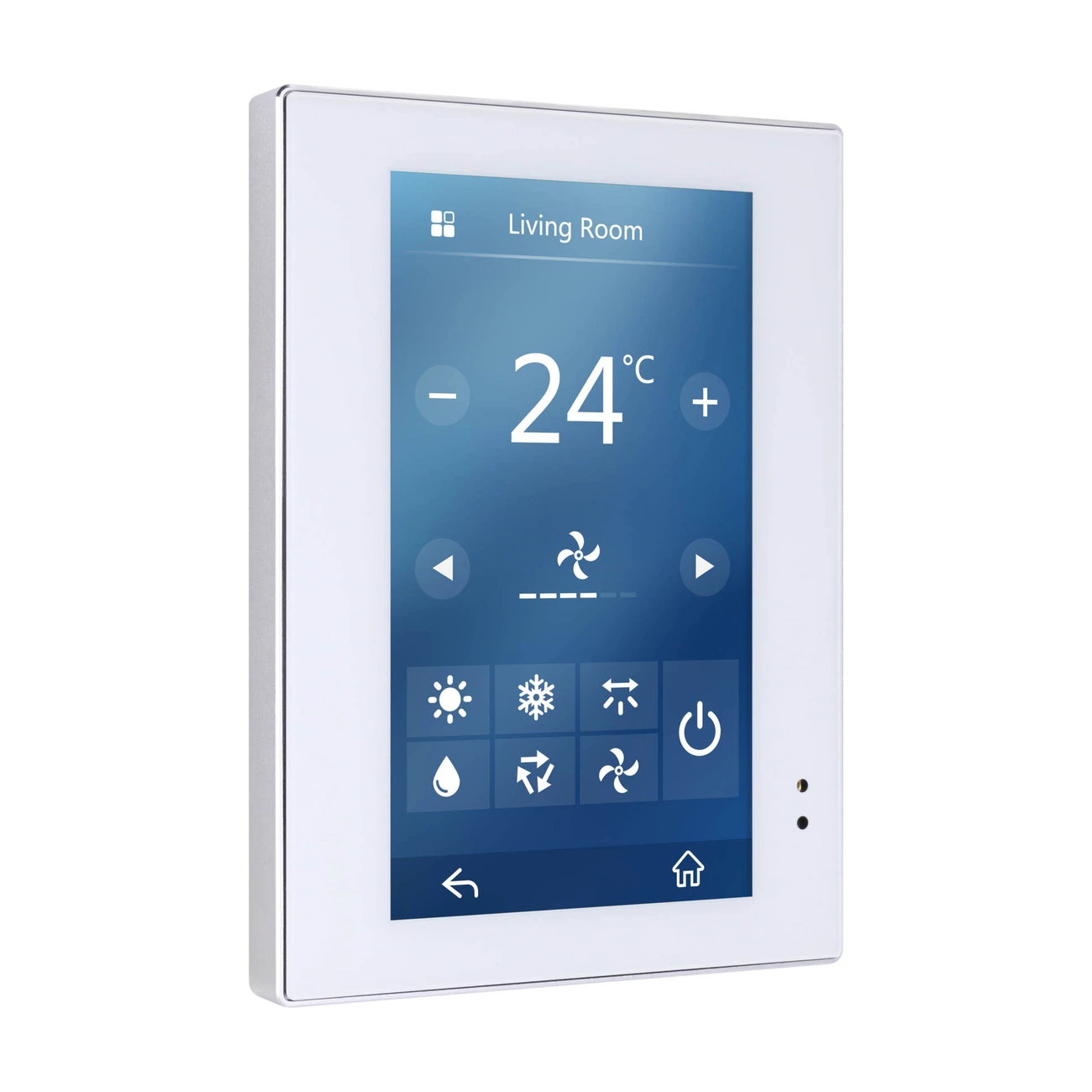

کنترل ۹ سیستم تهویه مطبوع

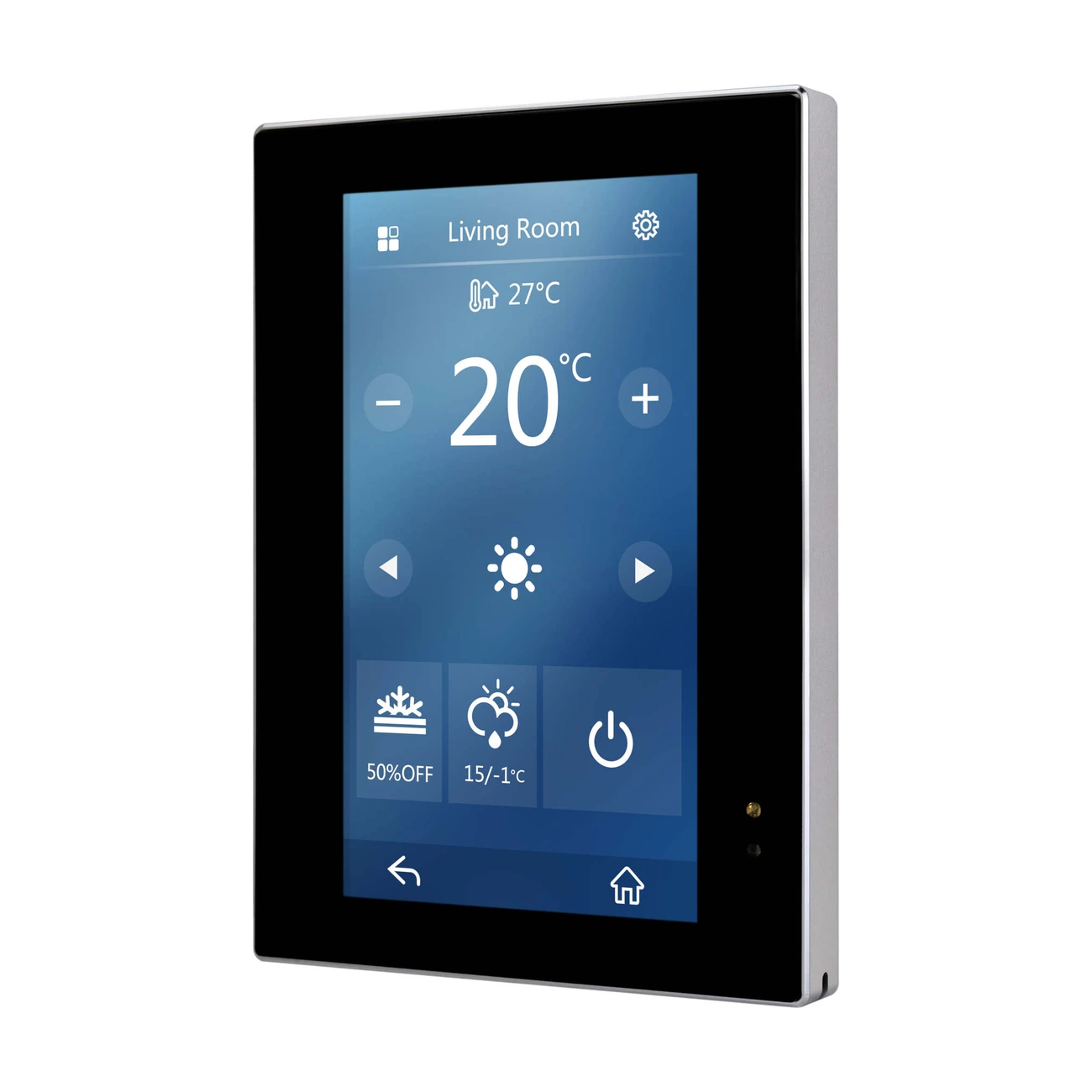

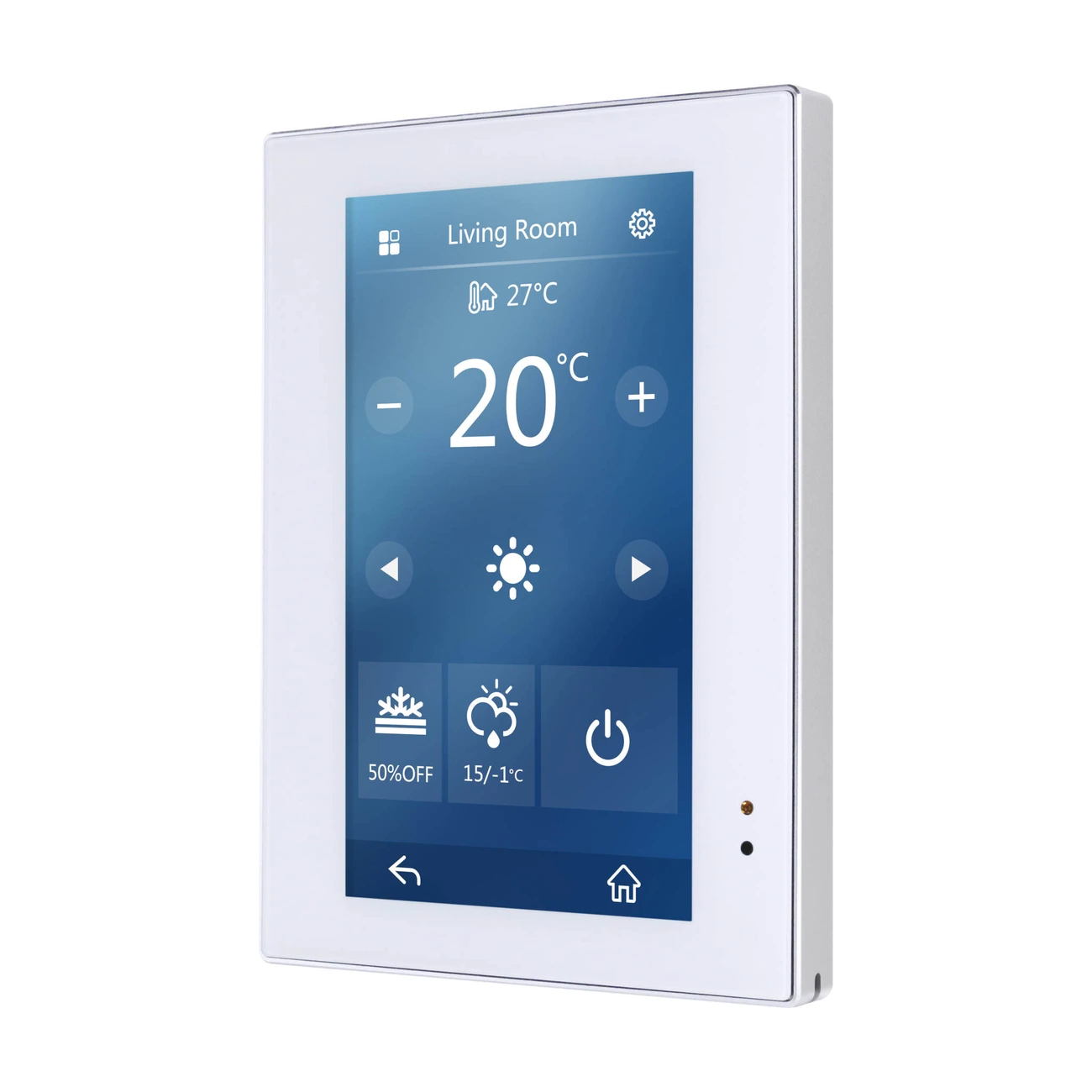

این پنل امکان کنترل حداکثر ۹ سیستم تهویه مطبوع را دارد. فرمان‌هایی مانند روشن و خاموش‌کردن، انتخاب سرمایش یا گرمایش، تنظیم دما، تنظیم سرعت فن و انتخاب Mode از طریق پنل قابل مدیریت هستند.

قابلیت‌هایی مانند تنظیم خودکار دما و AC Lock نیز در تنظیمات کنترلی این محصول در نظر گرفته شده‌اند.

کنترل ۹ ناحیه گرمایش از کف

MPTLC43.46-A از کنترل حداکثر ۹ ماژول گرمایش از کف پشتیبانی می‌کند. برای این بخش حالت‌های Normal، Day، Night، Away و Timing در نظر گرفته شده است.

در حالت زمان‌بندی، پنل می‌تواند براساس زمان تنظیم‌شده به‌صورت خودکار بین حالت Day و Night جابه‌جا شود. تنظیم دما و Mode گرمایش از کف نیز از طریق پنل قابل انجام است.

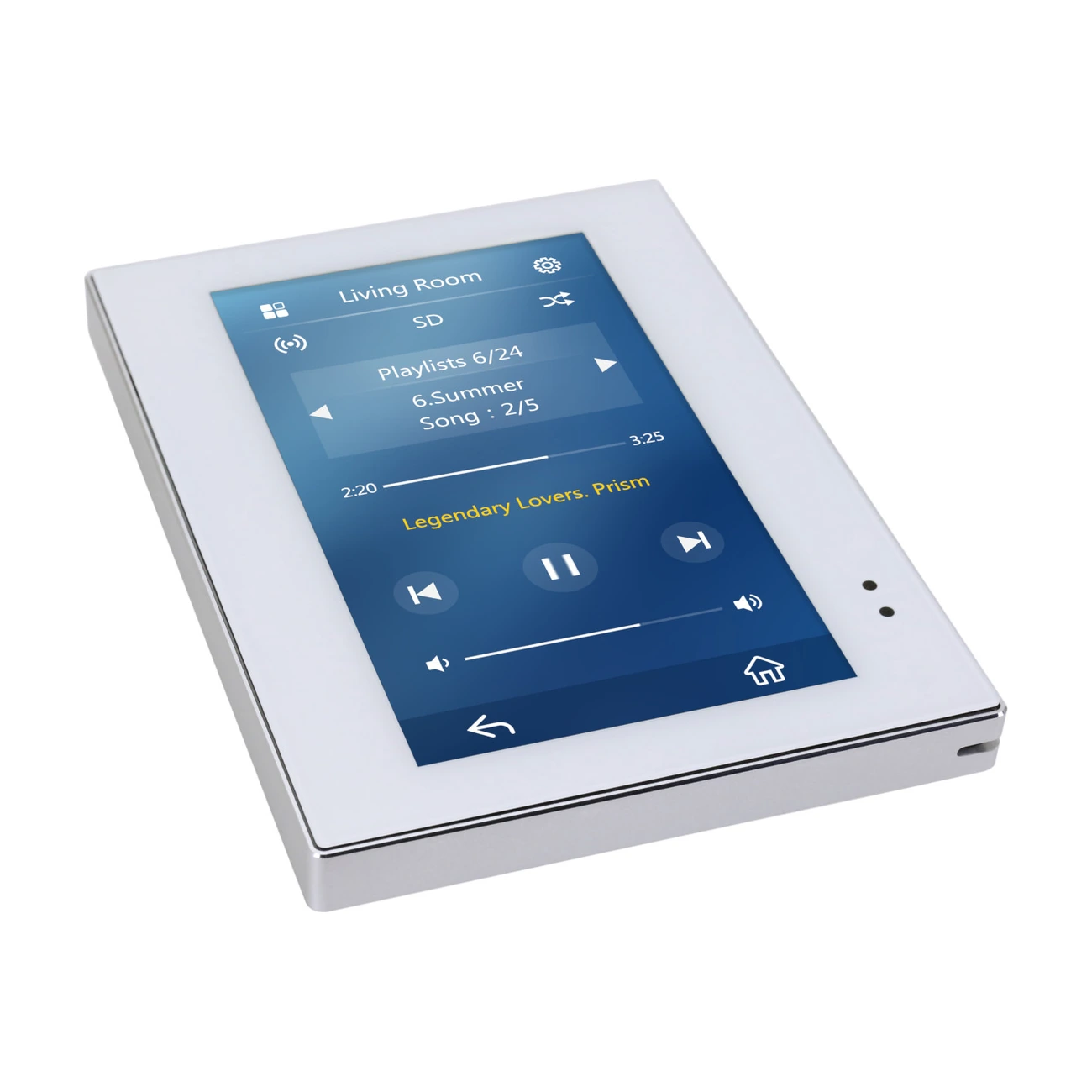

مدیریت ۹ پخش‌کننده موسیقی

این پنل قابلیت کنترل حداکثر ۹ موزیک‌پلیر را دارد. دیتاشیت برای بخش موسیقی منابعی مانند SD، Audio-IN، Bluetooth، S/PDIF و Radio را ذکر کرده و امکان مدیریت حداکثر ۱۰ Playlist را نیز در نظر گرفته است.

سنسور دمای داخلی و نمایش اطلاعات محیط

MPTLC43.46-A به سنسور دمای داخلی مجهز است. پنل قابلیت نمایش اطلاعاتی مانند تاریخ، ساعت و دما را دارد و می‌تواند به‌عنوان رابط کنترلی مرکزی در نقاط مختلف ساختمان مورد استفاده قرار گیرد.

شدت نور پس‌زمینه LCD نیز قابل تنظیم است تا روشنایی نمایشگر متناسب با شرایط محیط تنظیم شود.

روشن‌شدن خودکار نمایشگر

یکی از قابلیت‌های کاربردی این مدل LCD Wake Up است. براساس دیاگرام صفحه دوم دیتاشیت، این قابلیت با تشخیص IR کار می‌کند و هنگامی که فرد به پنل نزدیک می‌شود، نمایشگر به‌صورت خودکار روشن می‌شود.

حالت صرفه‌جویی انرژی

پنل می‌تواند براساس زمان تعیین‌شده به رابط مشخصی منتقل شود و سپس روشنایی نمایشگر را کاهش داده و وارد Power Saving Mode شود. این قابلیت برای مدیریت عملکرد نمایشگر در زمان‌هایی که از پنل استفاده نمی‌شود در نظر گرفته شده است.

تایمر و تنظیمات امنیتی

MPTLC43.46-A دارای قابلیت Timer است و از تنظیمات امنیتی نیز پشتیبانی می‌کند. طبق دیتاشیت، امکان کنترل حداکثر ۶ ماژول امنیتی وجود دارد و برای هر ماژول می‌توان حالت‌هایی مانند Holiday، Away، Day و Night تعریف کرد.

ارتباط با HDL Buspro

این تاچ پنل برای سیستم HDL Buspro طراحی شده و با ولتاژ 12 تا 30 ولت DC کار می‌کند. میزان مصرف آن در ولتاژ 24 ولت DC برابر 85 میلی‌آمپر است.

پنل همچنین از Online Upgrade پشتیبانی می‌کند و برای نصب و عملکرد باید همراه با HDL-MPLPI.46-A استفاده شود. اتصال Buspro نیز به روش سری یا Hand-in-Hand انجام می‌شود.

نصب دیواری

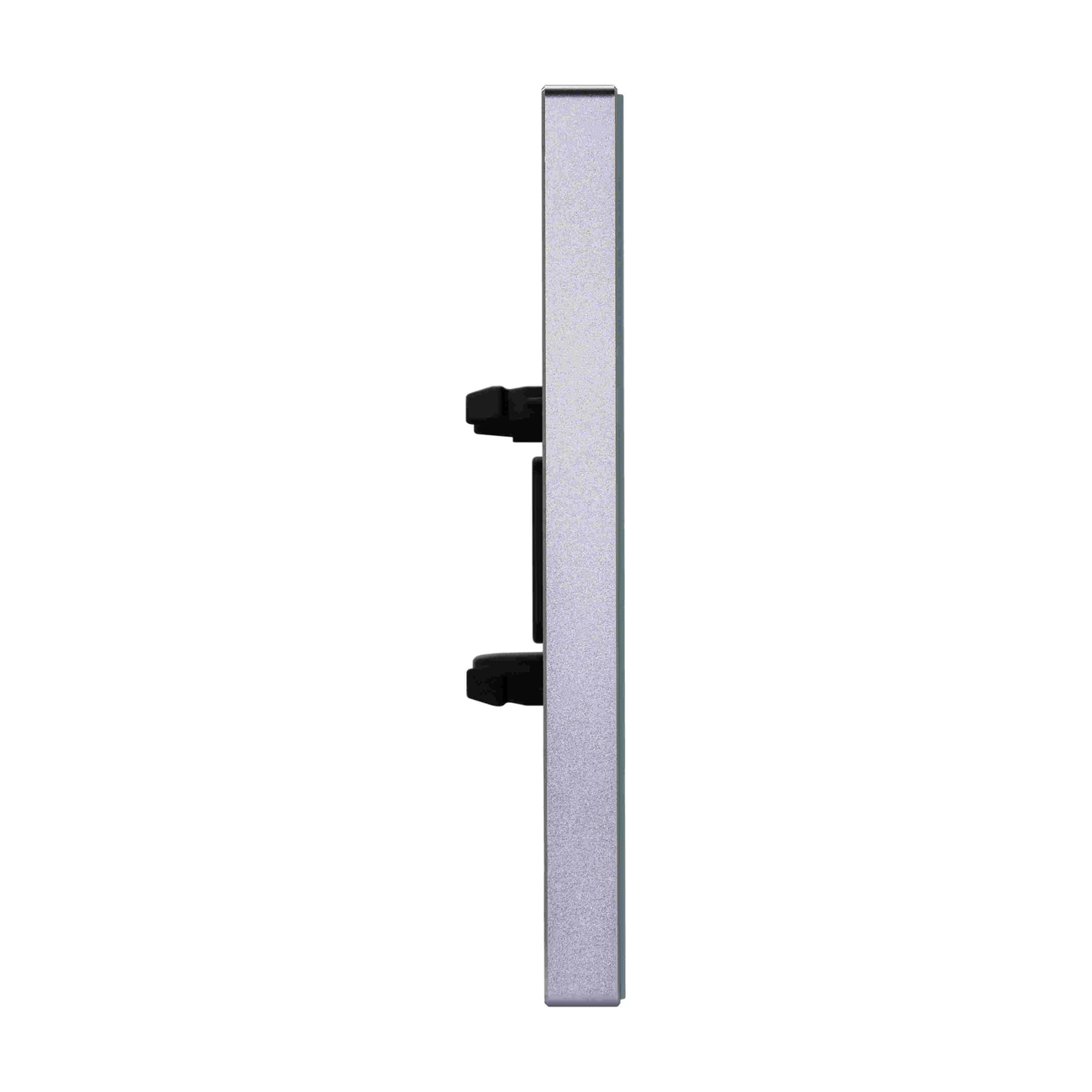

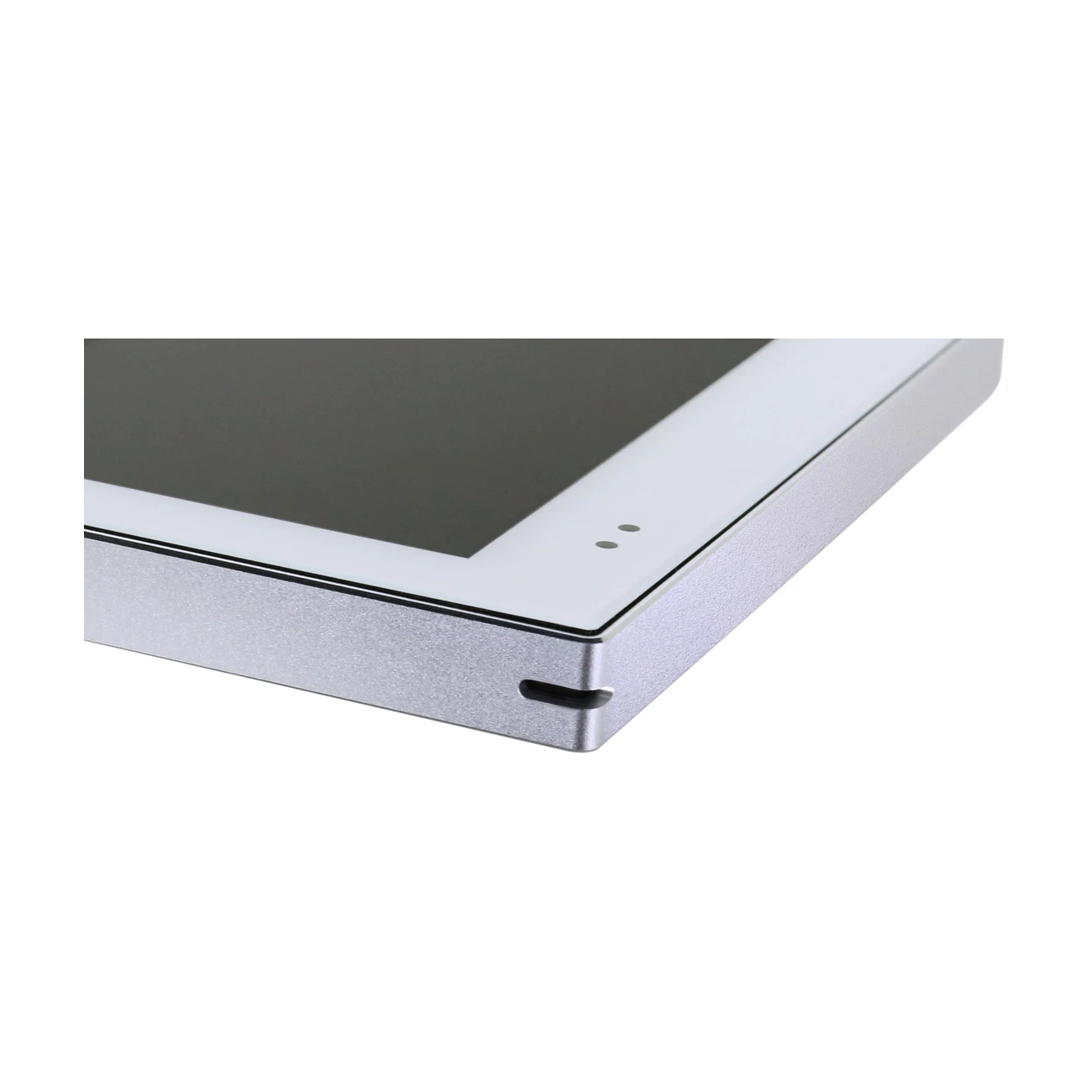

ابعاد پنل 86×116.5×10.5 میلی‌متر و وزن خالص آن 129 گرم است. بدنه از ترکیب شیشه، PC، ABS و آلومینیوم ساخته شده و درجه حفاظت محصول IP20 است.

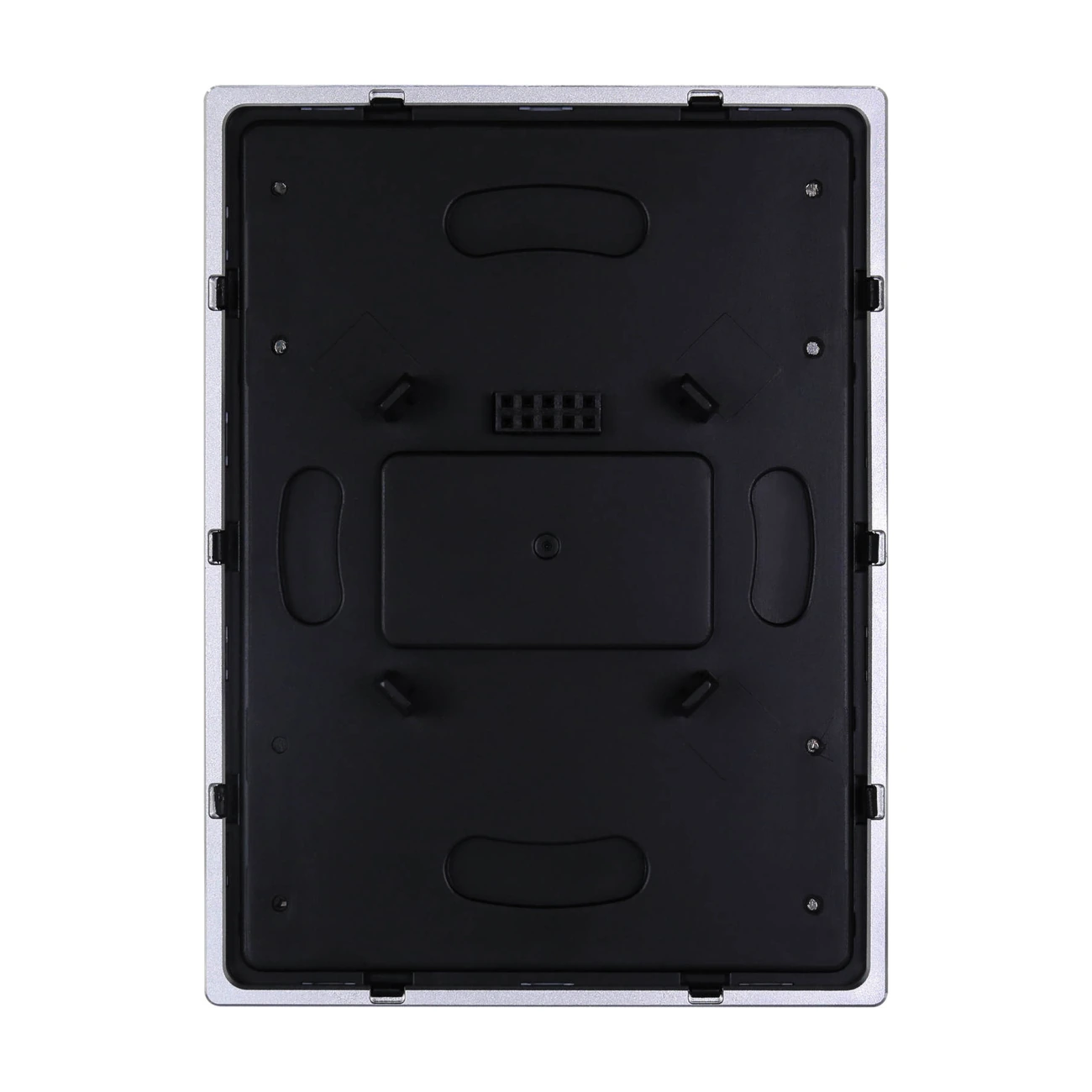

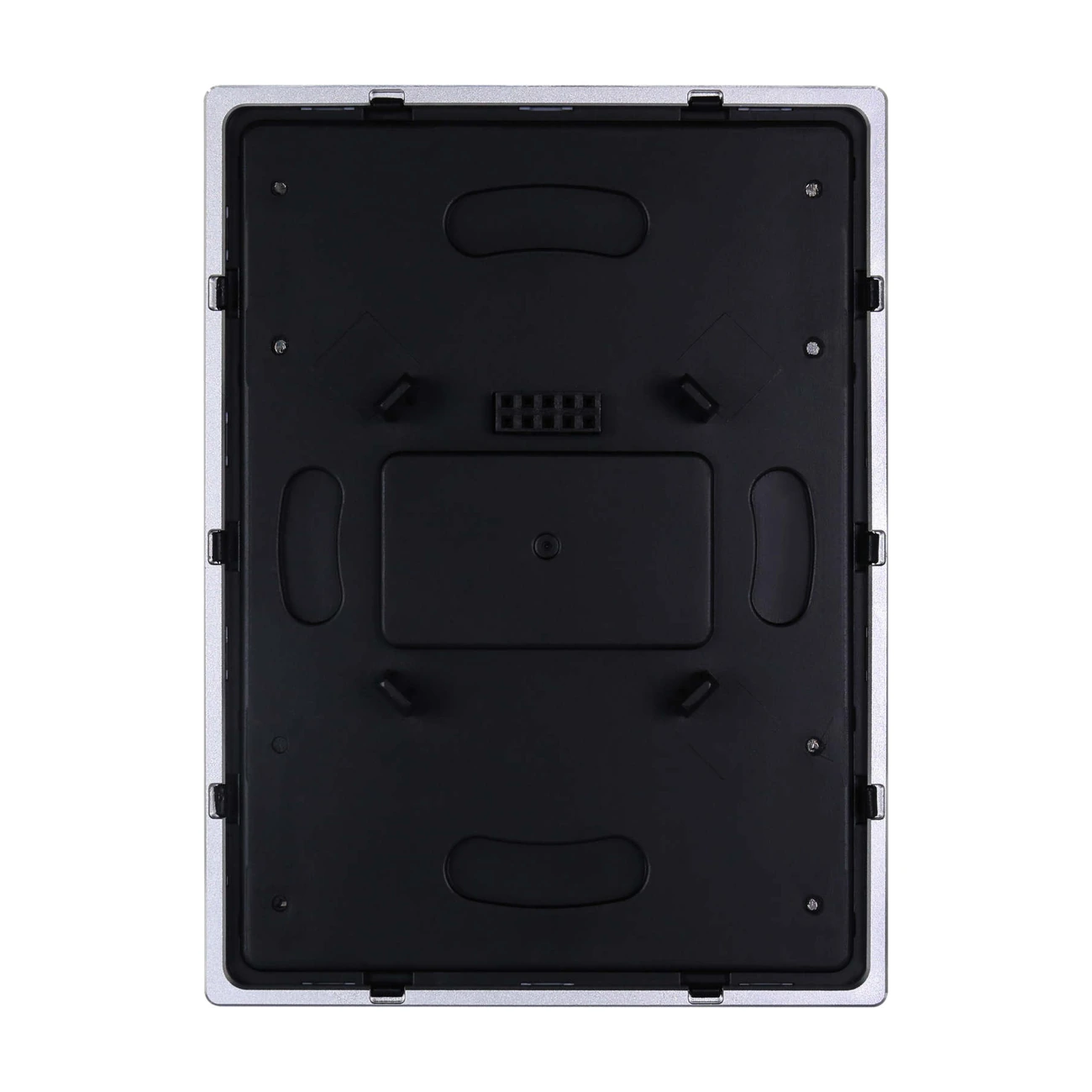

این مدل برای نصب در US Wall Box طراحی شده و رابط تغذیه MPLPI.46-A ابتدا داخل قوطی نصب می‌شود. سپس پنل روی رابط قرار می‌گیرد. طبق دیاگرام نصب صفحه دوم، اتصال پنل و رابط تغذیه نیز به‌صورت مغناطیسی انجام می‌شود.

کاربرد تاچ پنل HDL MPTLC43.46-A

این مدل برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که در آن‌ها چند سیستم مختلف ساختمان باید از یک رابط مرکزی کنترل شوند. روشنایی، سناریو، پرده، تهویه مطبوع، گرمایش از کف، موسیقی و برخی عملکردهای امنیتی را می‌توان از طریق همین پنل مدیریت کرد.

قابلیت تعریف تا ۶۰ کلید کنترلی و کنترل هم‌زمان چند ناحیه تهویه، گرمایش و موسیقی، MPTLC43.46-A را برای پروژه‌هایی مناسب می‌کند که به یک پنل دیواری چندمنظوره با رابط کاربری قابل تنظیم نیاز دارند.
