سنسور هشت‌کاره هوشمند HDL مدل MSP08M.4C

سنسور هشت‌کاره HDL مدل MSP08M.4C یک سنسور سقفی چندمنظوره برای تشخیص حرکت، سنجش روشنایی و ارسال فرمان مادون قرمز در سیستم هوشمندسازی ساختمان است. این محصول با ترکیب حسگر PIR، حسگر نور، دو ورودی کنتاکت خشک و فرستنده IR، امکان تعریف سناریوهای کنترلی متنوع را از طریق شبکه HDL Buspro فراهم می‌کند.

سنسور هشت‌کاره HDL علاوه بر تشخیص حرکت، از قابلیت Constant LUX، بیست بلوک منطقی و حالت امنیتی HDL-Security پشتیبانی می‌کند. امکان بارگذاری کدهای مادون قرمز از طریق نرم‌افزار HDL Buspro Setup Tool نیز برای کنترل تجهیزات سازگار در نظر گرفته شده است.

ویژگی‌های سنسور هشت‌کاره HDL

تشخیص حرکت با حسگر PIR

سنسور هشت‌کاره HDL از فناوری مادون قرمز غیرفعال (PIR) برای تشخیص حرکت استفاده می‌کند. قطر محدوده تشخیص در ارتفاع نصب ۳ متر برابر ۸ متر و شعاع آن ۴ متر است.

حساسیت تشخیص حرکت در ۱۰ سطح قابل تنظیم است. همچنین پوشش زاویه‌ای لنز فرنل به کمک قطعات مخصوص قابل محدودسازی یا گسترش است.

این سنسور برای تشخیص حرکت طراحی شده و در دیتاشیت، قابلیت تشخیص تنفس یا حضور فرد کاملاً بی‌حرکت برای آن اعلام نشده است.

فرستنده مادون قرمز برای کنترل تجهیزات

فرستنده IR این محصول با فرکانس ۳۸ کیلوهرتز کار می‌کند و فاصله ارسال فرمان آن ۴ متر اعلام شده است.

سنسور از حداکثر ۲۴۰ هدف کنترلی مادون قرمز پشتیبانی می‌کند. کدهای IR از طریق نرم‌افزار HDL Buspro Setup Tool بارگذاری می‌شوند و دستگاه می‌تواند فرمان‌های تعریف‌شده را برای تجهیزات سازگار ارسال کند.

این قابلیت امکان استفاده از فرمان مادون قرمز در سناریوهای هوشمندسازی را فراهم می‌کند؛ سازگاری با هر دستگاه به قابلیت دریافت و کدهای IR آن بستگی دارد.

سنجش نور و قابلیت Constant LUX

حسگر نور داخلی، شدت روشنایی محیط را در محدوده صفر تا ۵۰۰ لوکس اندازه‌گیری می‌کند.

قابلیت Constant LUX نیز امکان استفاده از داده روشنایی برای کنترل سطح نور را در کنار تجهیزات سازگار فراهم می‌کند.

دو ورودی کنتاکت خشک

سنسور هشت‌کاره HDL دارای دو ورودی کنتاکت خشک است. این ورودی‌ها می‌توانند وضعیت تجهیزات و کلیدهای سازگار را دریافت کنند و در کنار تشخیص حرکت، نور محیط و شرایط خارجی در منطق‌های کنترلی استفاده شوند.

این دو اتصال ورودی هستند و نباید به‌عنوان خروجی رله برای تغذیه مستقیم تجهیزات معرفی شوند.

منطق‌های کنترلی و امکانات امنیتی

این مدل دارای ۲۰ بلوک منطقی با پشتیبانی از روابط AND و OR است. وضعیت درست و نادرست هر منطق می‌تواند اهداف کنترلی جداگانه‌ای را فعال کند.

طبق دیتاشیت، حداکثر ۱۰ بلوک منطقی می‌توانند برای تحریک هدف کنترلی استفاده شوند. محدوده شماره کلیدهای عمومی در منطق‌ها ۲۰۱ تا ۲۴۰ است و هر منطق از دو شماره کلید عمومی پشتیبانی می‌کند.

زمان خاموشی خودکار کلید عمومی بین ۱ تا ۳۶۰۰ ثانیه قابل تنظیم است. این محصول همچنین از حالت امنیتی HDL-Security و به‌روزرسانی آنلاین از طریق Buspro پشتیبانی می‌کند.

ارتباط مستقیم با HDL Buspro

سنسور MSP08M.4C با ولتاژ ۱۸ تا ۳۰ ولت DC از طریق شبکه Buspro تغذیه می‌شود و جریان مصرفی اعلام‌شده آن در ولتاژ ۲۴ ولت، ۳۰ میلی‌آمپر است.

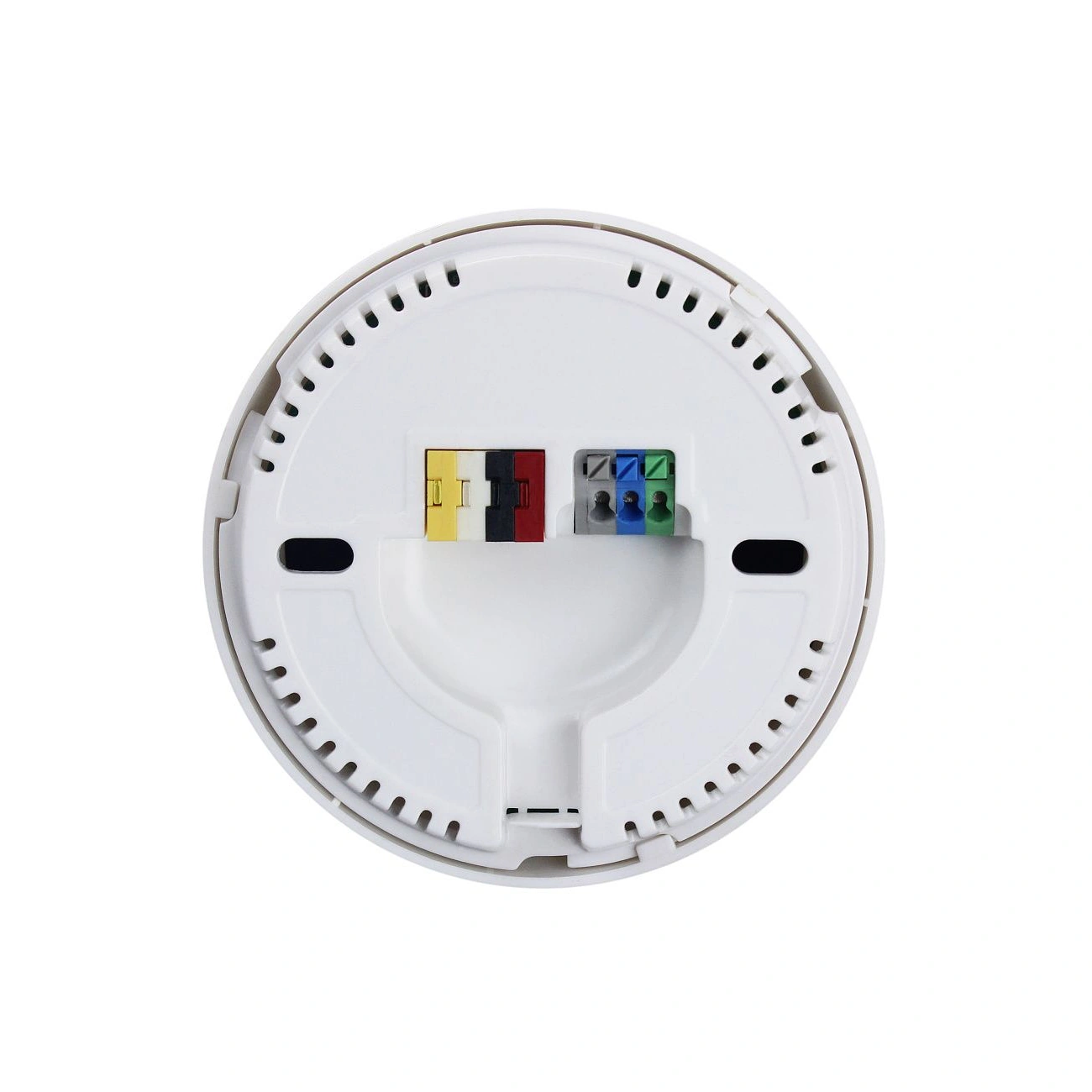

برای سیم‌کشی، کابل HDL Buspro/KNX معرفی شده و روش اتصال تجهیزات به‌صورت سری یا Hand-in-Hand است.

طراحی و نصب سقفی

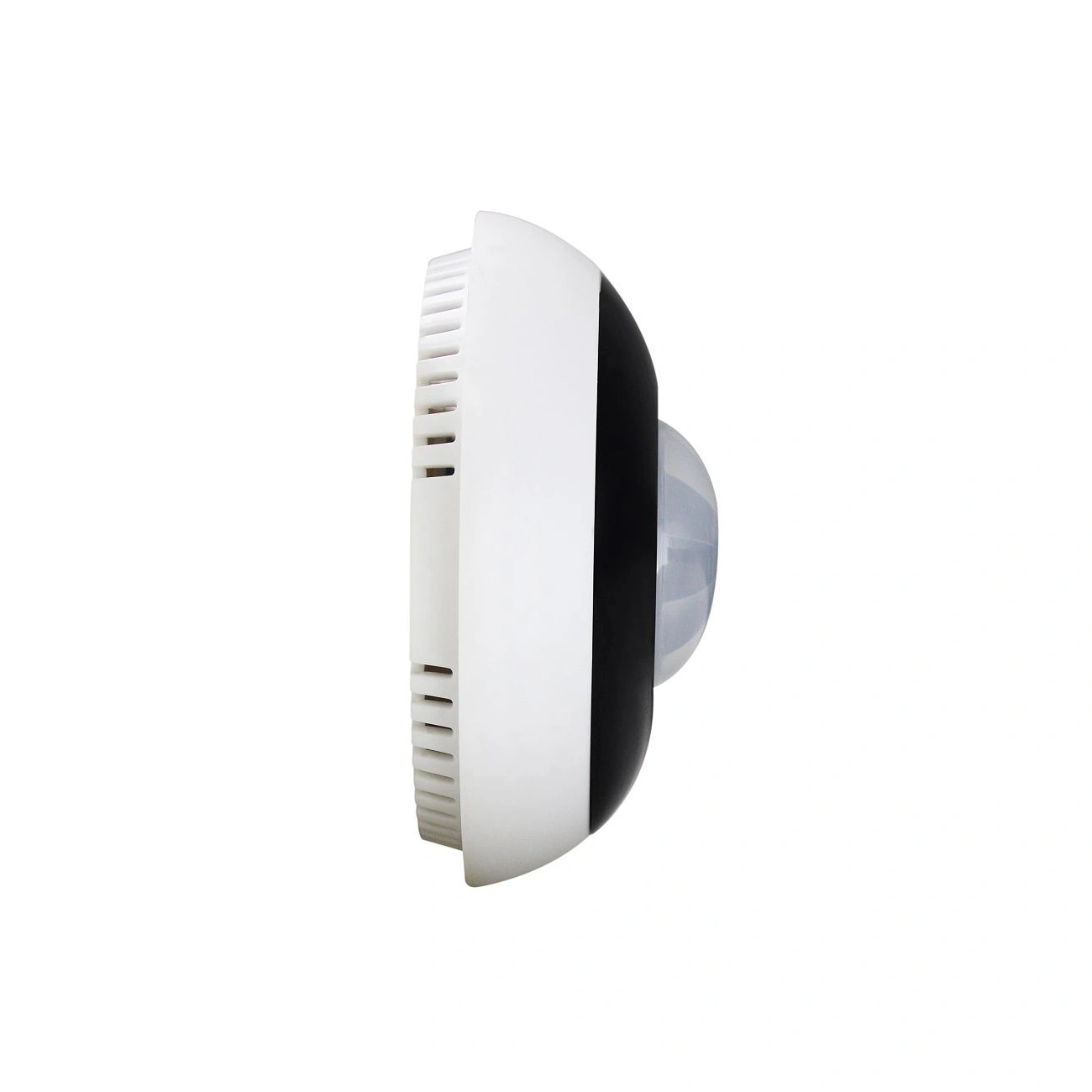

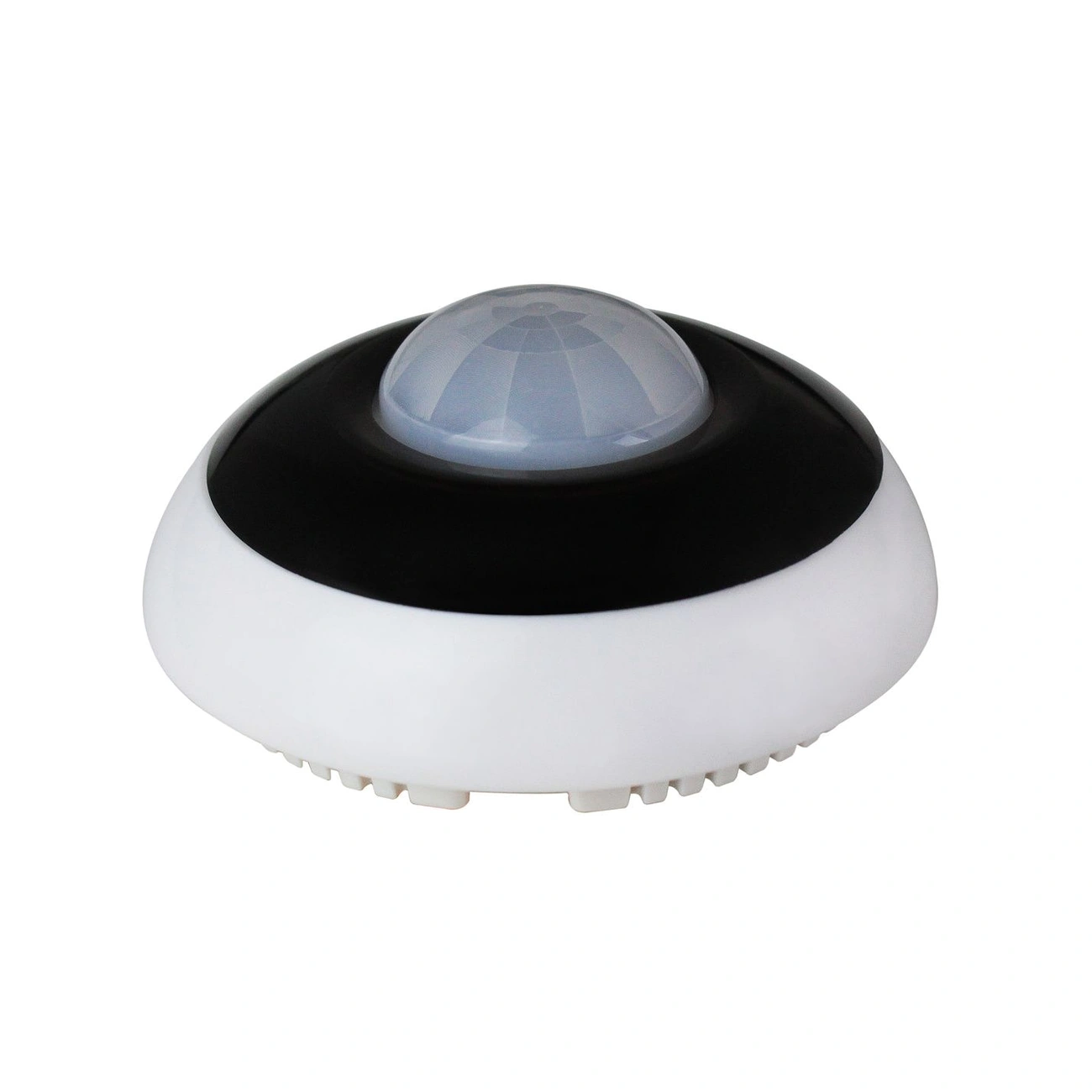

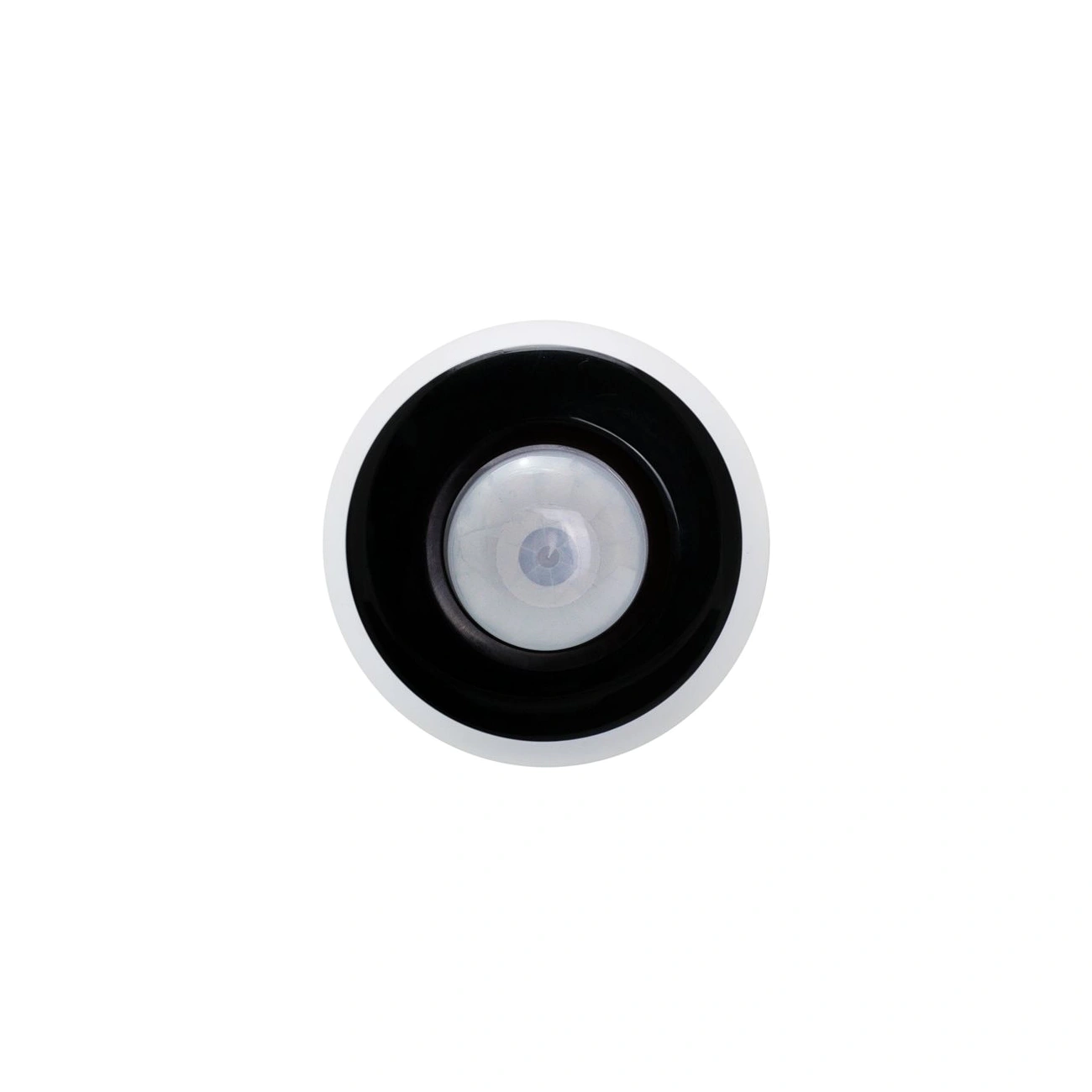

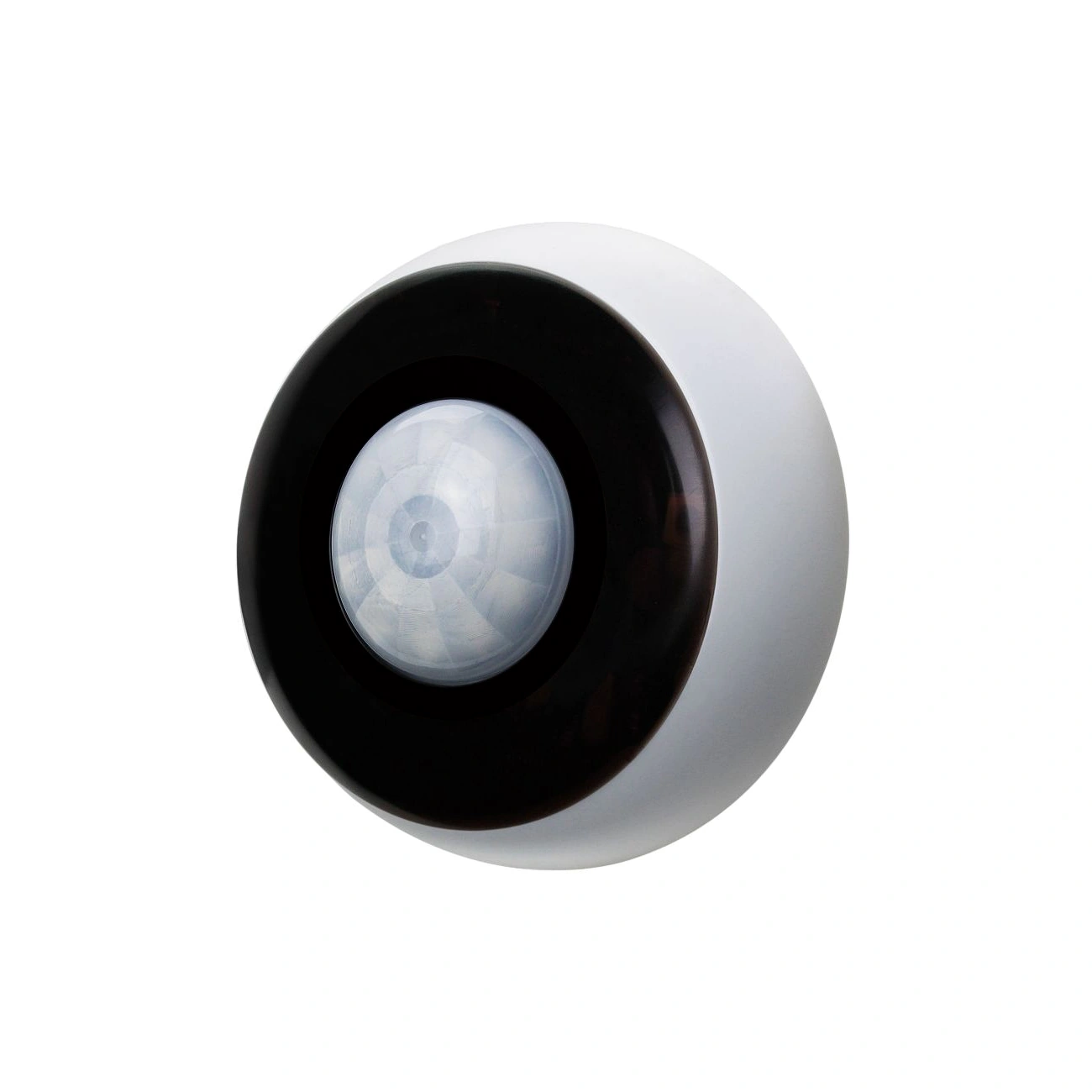

سنسور هشت‌کاره HDL دارای بدنه گرد از جنس ABS با قطر ۸۴ میلی‌متر و ضخامت ۳۷٫۵ میلی‌متر است. نمای جلویی آن از یک حلقه مشکی و لنز مرکزی تشکیل شده و برای نصب سقفی در محیط داخلی طراحی شده است.

نشانگر دستگاه هنگام عملکرد عادی آبی است و با تشخیص حرکت به رنگ قرمز تغییر می‌کند. تنظیم نشانگر و تغییر آدرس از طریق نرم‌افزار HDL Buspro Setup Tool امکان‌پذیر است.

کاربردهای سنسور هشت‌کاره HDL

سنسور هشت‌کاره HDL برای پروژه‌های هوشمندسازی فضاهای داخلی مسکونی، اداری و تجاری کاربرد دارد. با استفاده از اطلاعات حرکت، روشنایی و ورودی‌های کنتاکت خشک می‌توان سناریوهای کنترلی متناسب با وضعیت محیط تعریف کرد.

وجود فرستنده IR، امکان ارسال فرمان مادون قرمز به تجهیزات سازگار را نیز فراهم می‌کند. قابلیت Constant LUX و منطق‌های داخلی، این مدل را برای ترکیب کنترل روشنایی و سایر فرمان‌های هوشمند در یک سنسور سقفی مناسب می‌سازد.

این محصول سنسور و فرستنده فرمان است؛ برای قطع و وصل مستقیم بارهای برقی باید از تجهیزات خروجی سازگار با سیستم Buspro استفاده شود.
