سنسور اولتراسونیک سقفی HDL مدل MSPU03.4C

سنسور اولتراسونیک HDL مدل MSPU03.4C یک سنسور سقفی برای تشخیص حرکت و اندازه‌گیری روشنایی محیط در سیستم هوشمندسازی ساختمان است. این محصول با ترکیب حسگر اولتراسونیک، حسگر نور و منطق‌های کنترلی داخلی، امکان اجرای فرمان‌های هوشمند بر اساس وضعیت محیط را از طریق شبکه HDL Buspro فراهم می‌کند.

سنسور اولتراسونیک HDL با طراحی توکار، حساسیت قابل تنظیم و ۲۴ بلوک منطقی، برای استفاده در فضاهای داخلی طراحی شده است. پشتیبانی از فرمان‌های امنیتی HDL و قابلیت تعریف عملکردهای متفاوت برای وضعیت درست و نادرست هر منطق، از ویژگی‌های کاربردی این مدل محسوب می‌شود.

ویژگی‌های سنسور اولتراسونیک HDL

تشخیص حرکت با حسگر اولتراسونیک

سنسور اولتراسونیک HDL از فناوری فراصوت برای تشخیص حرکت استفاده می‌کند. طبق نمودار پوشش دیتاشیت، در ارتفاع نصب ۳ متر، محدوده تشخیص دستگاه دایره‌ای با قطر ۶ متر است.

حساسیت حسگر در ۱۰ سطح قابل تنظیم است تا بتوان محدوده و عملکرد تشخیص را متناسب با شرایط نصب تنظیم کرد.

این مدل برای تشخیص حرکت معرفی شده است؛ در دیتاشیت، قابلیت تشخیص تنفس یا تشخیص قطعی حضور فرد کاملاً بی‌حرکت اعلام نشده است.

حسگر روشنایی محیط

حسگر LUX داخلی، شدت روشنایی محیط را در محدوده صفر تا ۵۰۰ لوکس اندازه‌گیری می‌کند.

اطلاعات روشنایی می‌تواند همراه با وضعیت تشخیص حرکت، در منطق‌های کنترلی استفاده شود؛ برای مثال، اجرای فرمان روشنایی را به حرکت و میزان نور موجود در فضا وابسته کرد.

ارتباط مستقیم با HDL Buspro

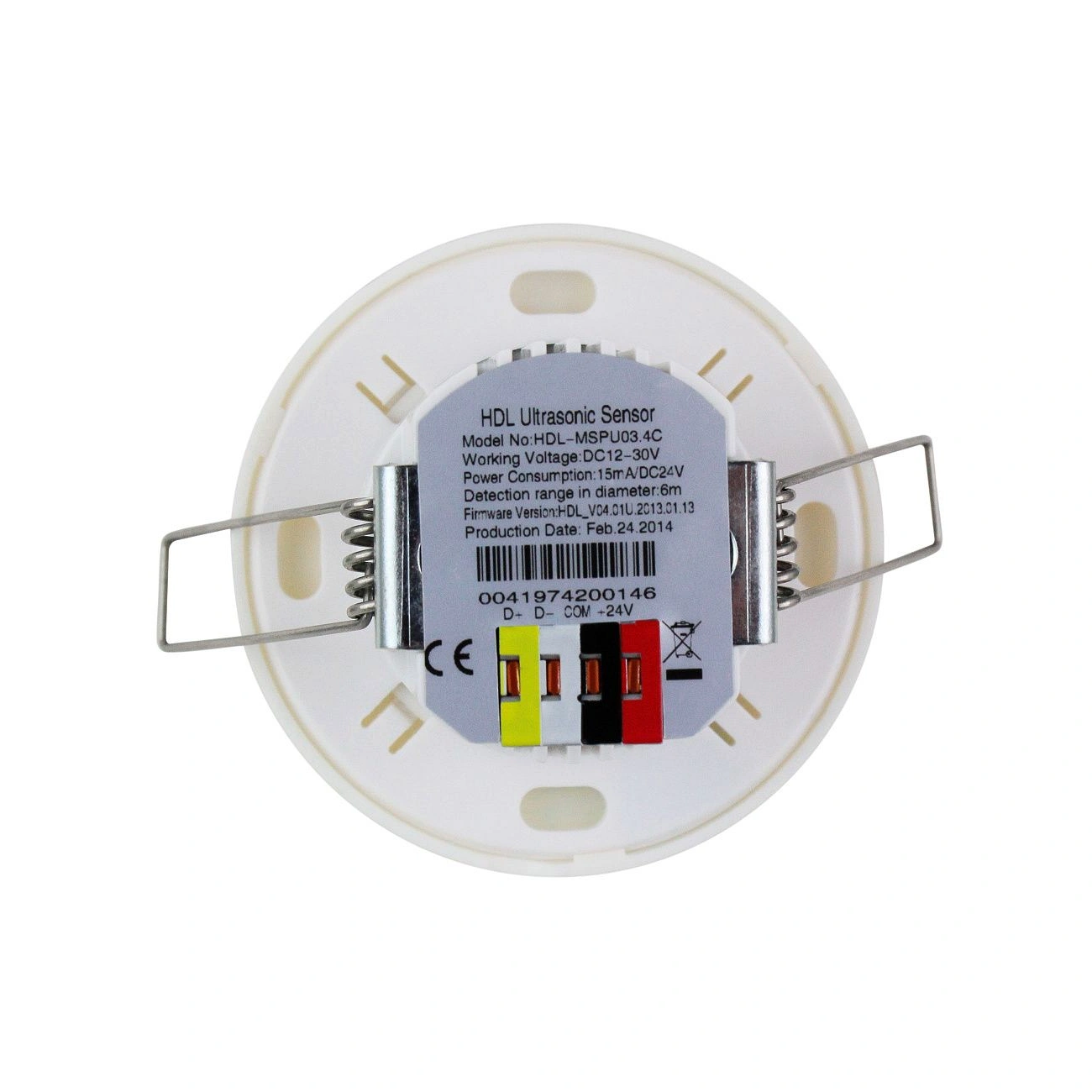

سنسور MSPU03.4C از شبکه HDL Buspro پشتیبانی می‌کند و با ولتاژ ۱۲ تا ۳۰ ولت DC از طریق باس تغذیه می‌شود.

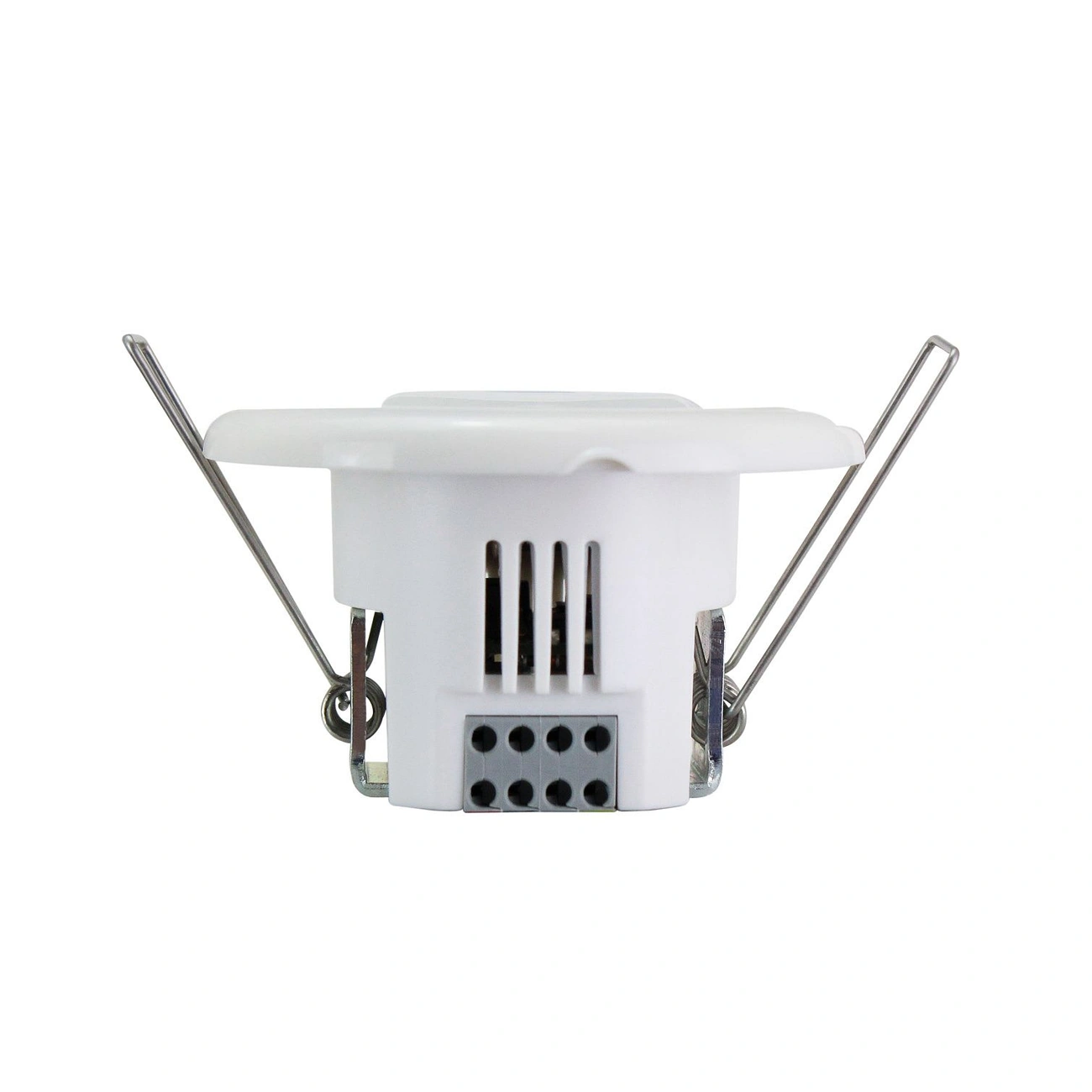

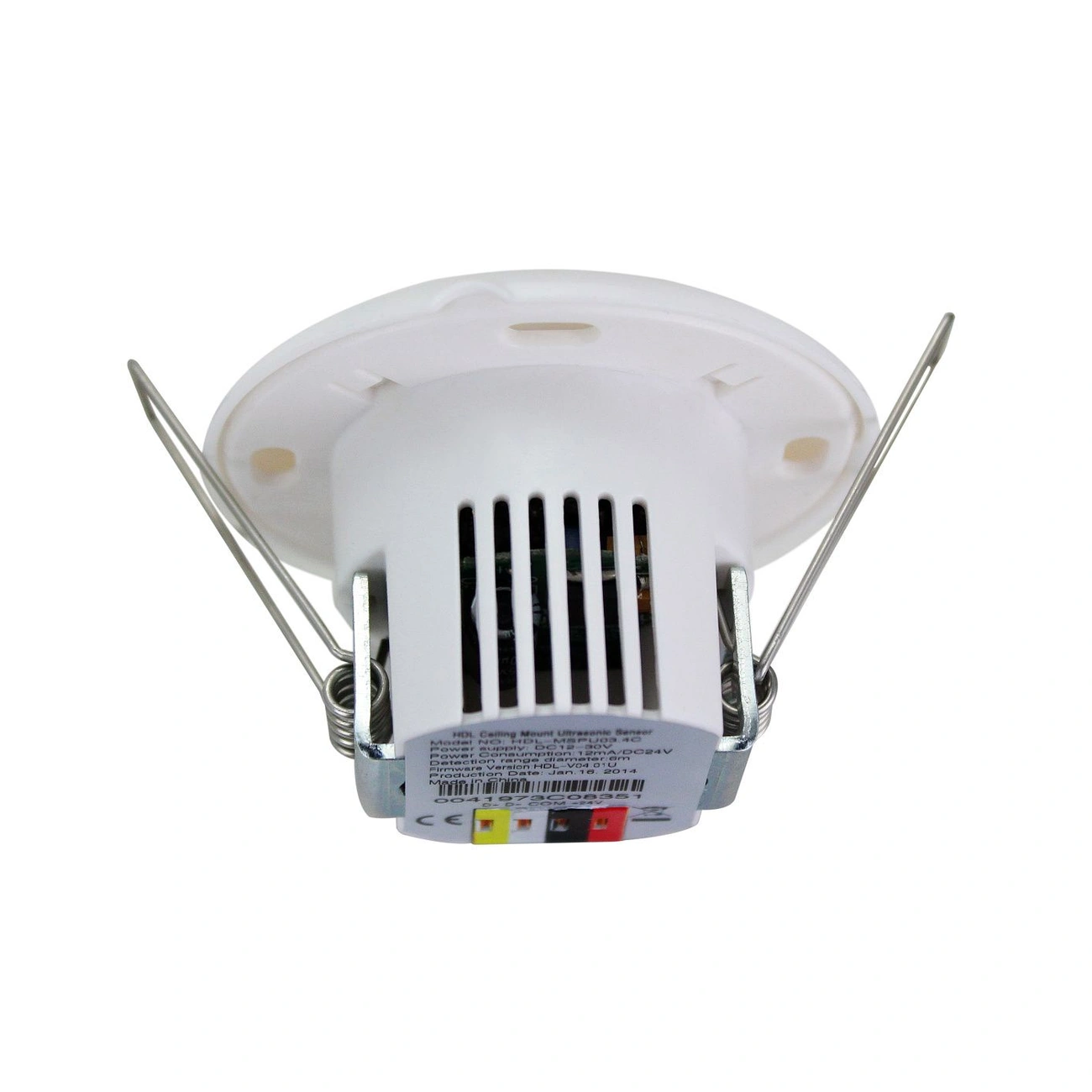

جریان مصرفی اعلام‌شده دستگاه در ولتاژ ۲۴ ولت، ۳۰ میلی‌آمپر است. برای اتصال، کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری معرفی شده و روش سیم‌کشی تجهیزات به‌صورت سری یا Hand-in-Hand است.

۲۴ بلوک منطقی قابل تنظیم

سنسور اولتراسونیک HDL دارای ۲۴ بلوک منطقی است و از روابط AND و OR پشتیبانی می‌کند.

هر بلوک منطقی می‌تواند حداکثر ۲۰ هدف کنترلی داشته باشد. همچنین می‌توان برای وضعیت درست و نادرست هر منطق، فرمان‌های متفاوتی تعریف کرد.

کلیدهای عمومی شماره ۲۰۱ تا ۲۴۸ به‌عنوان ورودی منطقی قابل استفاده هستند و برای هر منطق، دو کلید عمومی در نظر گرفته شده است. قابلیت خاموشی خودکار این کلیدها نیز با زمان ۱ تا ۳۶۰۰ ثانیه قابل تنظیم است.

قابلیت‌های امنیتی و به‌روزرسانی

این محصول از فرمان‌های امنیتی HDL پشتیبانی می‌کند و امکان استفاده از آن در کنار ماژول امنیتی سازگار وجود دارد.

به‌روزرسانی دستگاه نیز از طریق نرم‌افزار HDL Buspro Setup Tool انجام می‌شود.

طراحی و نصب توکار سقفی

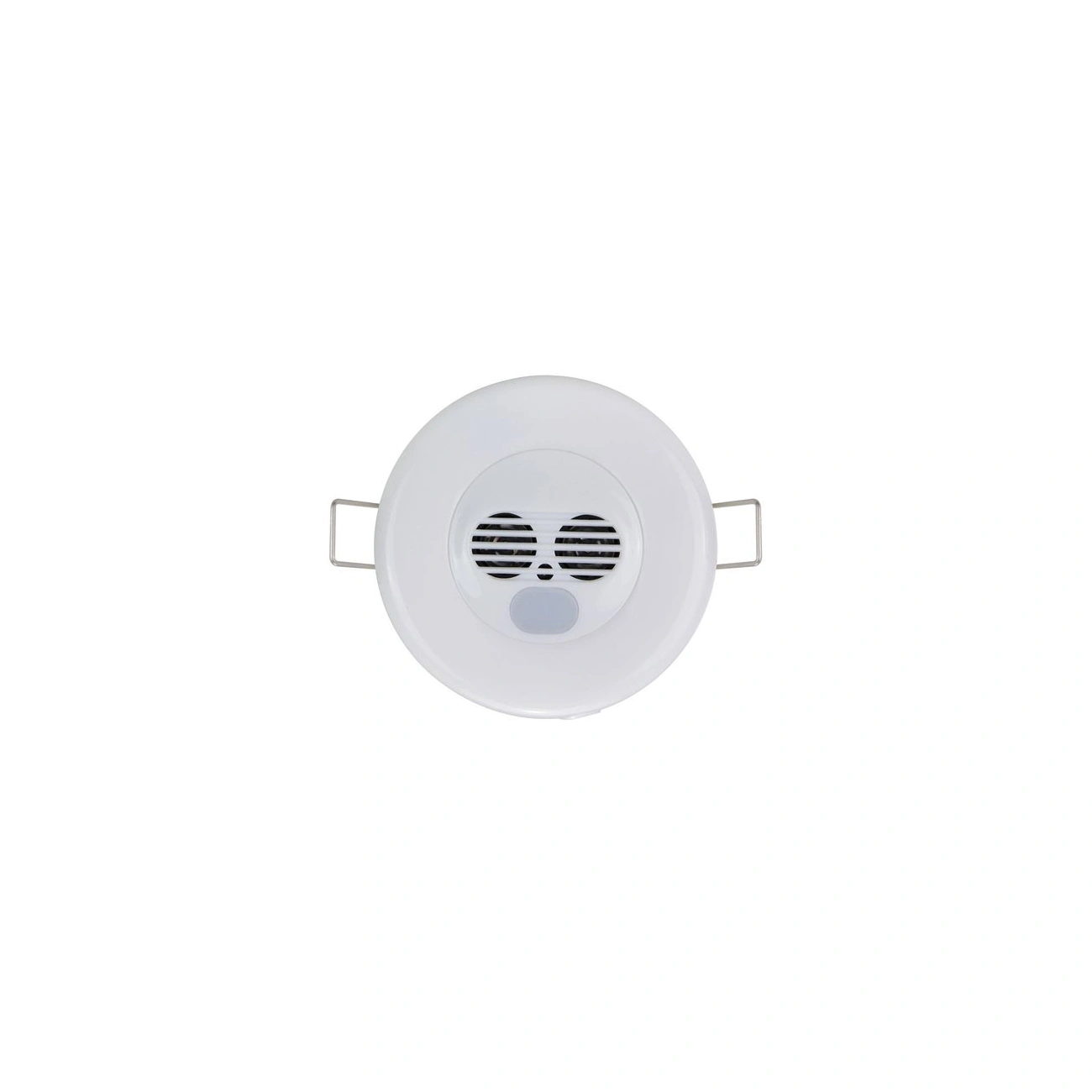

سنسور MSPU03.4C دارای بدنه گرد سفید با قطر ۶۳ میلی‌متر و ارتفاع ۳۸ میلی‌متر است. درجه حفاظت IP20 برای آن اعلام شده و محل نصب آن سقف فضای داخلی است.

طبق نقشه نصب صفحه دوم دیتاشیت، دو روش نصب پیش‌بینی شده است:

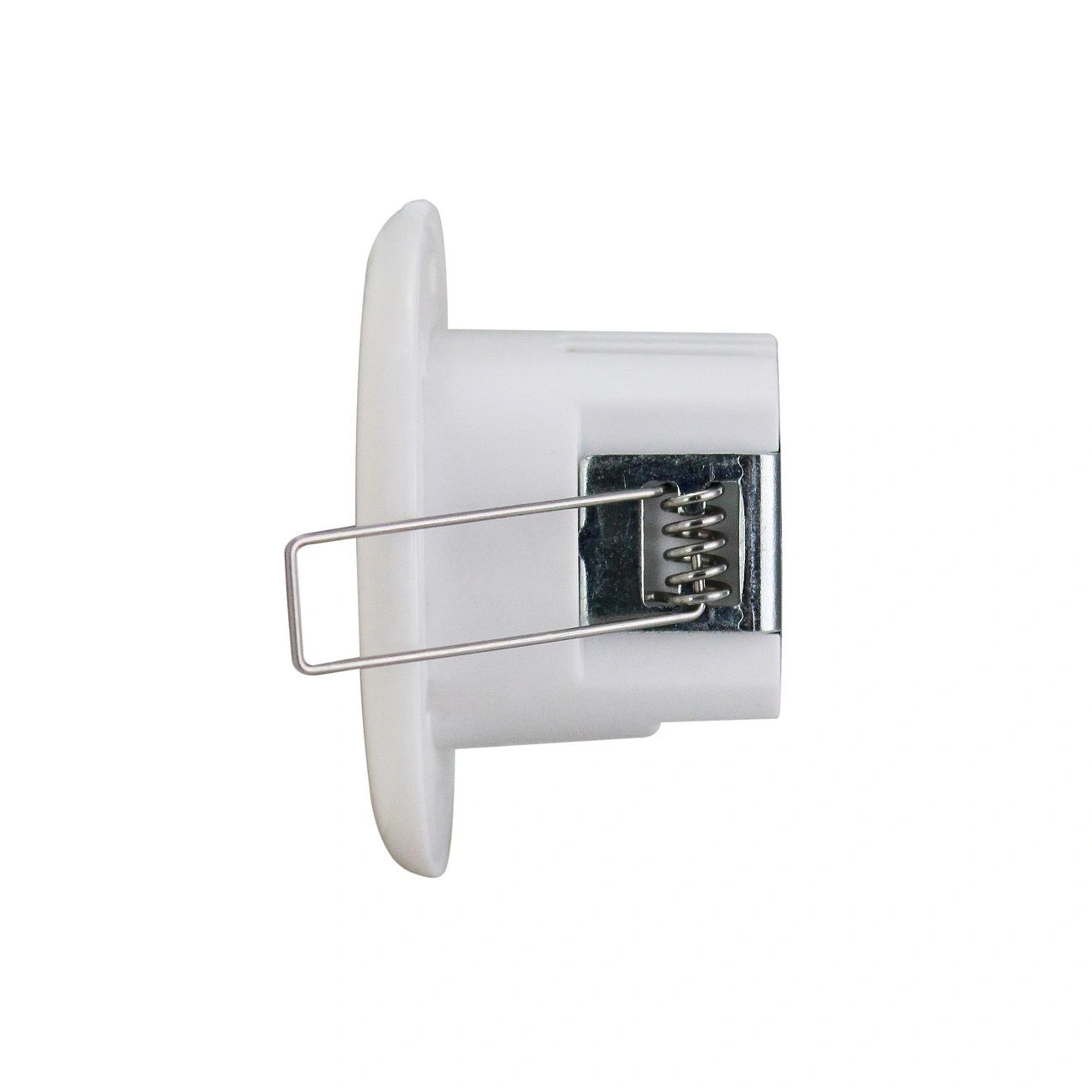

• نصب با گیره فنری در سقف کاذب یا صفحات چوبی نازک، با ایجاد برش دایره‌ای به قطر ۴۵ میلی‌متر
• نصب پیچی روی قوطی مخصوص یا سطوح ضخیم که امکان استفاده از گیره فنری ندارند

در روش نصب پیچی باید گیره فنری از دستگاه جدا شود.

نشانگر دستگاه نیز قابل تنظیم است؛ در صورت فعال بودن، هنگام تشخیص حرکت روشن می‌شود و در صورت غیرفعال‌سازی، خاموش باقی می‌ماند.

کاربردهای سنسور اولتراسونیک HDL

سنسور اولتراسونیک HDL برای تشخیص حرکت و استفاده از اطلاعات روشنایی در پروژه‌های هوشمندسازی فضاهای داخلی طراحی شده است.

با ترکیب داده‌های حسگر در بلوک‌های منطقی Buspro می‌توان سناریوهای کنترلی متناسب با وضعیت محیط تعریف کرد. همچنین امکان استفاده از فرمان‌های امنیتی دستگاه در کنار ماژول امنیتی سازگار وجود دارد.

این محصول سنسور تشخیص حرکت است و برای قطع و وصل مستقیم بارهای روشنایی باید از تجهیزات خروجی سازگار با سیستم Buspro استفاده شود.
