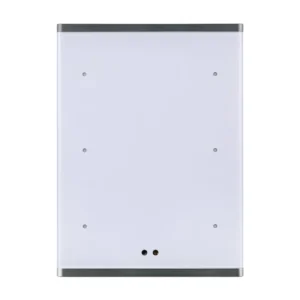

کلید لمسی شش پل HDL مدل MPTF06.46 سری Prism Lite نسخه US

کلید لمسی شش پل HDL مدل MPTF06.46 سری Prism Lite

کلید لمسی شش پل US مدل HDL Prism Lite مدل MPTF06.46 یک پنل کنترلی دیواری برای سیستم HDL Buspro است که با شش کلید لمسی قابل برنامه‌ریزی، امکان کنترل روشنایی، پرده، سناریو و سایر فرمان‌های ساختمان هوشمند را فراهم می‌کند. این مدل نسخه US سری Prism Lite است و به سنسور دما، سنسور مجاورت، نشانگرهای RGB و بازخورد صوتی مجهز شده است.

شش کلید لمسی قابل برنامه‌ریزی

MPTF06.46 دارای شش کلید لمسی است و عملکرد هر کلید را می‌توان بر اساس نیاز پروژه تعریف کرد. بنابراین شش پل بودن این محصول به معنای محدودشدن آن به شش مدار روشنایی ثابت نیست.

حالت‌های مختلفی مانند Single On/Off، Single On، Single Off، Combination On/Off، Combination On، Combination Off، Double Click، Momentary، Clock، Short/Long Press و Short Press/Long Momentary Press برای کلیدها قابل تعریف است.

این تنوع عملکرد اجازه می‌دهد چند نوع فرمان روی شش کلید پنل تعریف شود و نحوه عملکرد هر کلید متناسب با طراحی پروژه تغییر کند.

کنترل روشنایی، پرده و سناریو

کلیدهای MPTF06.46 برای اجرای فرمان‌های متنوع سیستم هوشمند قابل برنامه‌ریزی هستند. انواع کنترل پشتیبانی‌شده شامل Scene، Universal Switch، Single Channel Adjustment، Broadcast Scene، Broadcast Channel، Curtain Control، GPRS Control، Panel Control، Alarm Control، Music Play و General Control است.

بنابراین می‌توان شش کلید پنل را متناسب با نیاز هر فضا میان کنترل روشنایی، پرده، اجرای سناریو، موسیقی و سایر عملکردهای پشتیبانی‌شده تقسیم کرد.

سنسور مجاورت و بیدارباش خودکار

MPTF06.46 دارای سنسور مجاورت داخلی است. زمانی که کاربر به محدوده سنسور نزدیک شود، پنل قابلیت تشخیص حضور و روشن‌کردن خودکار نور پس‌زمینه را دارد.

برای عملکرد این قابلیت باید Energy-saving Mode و Enable Proximity Sensing در نرم‌افزار HDL Buspro فعال شده باشند.

این ویژگی دسترسی به کلیدهای پنل را به‌خصوص در محیط‌های کم‌نور ساده‌تر می‌کند.

سنسور دمای داخلی

در MPTF06.46 یک سنسور دمای داخلی نیز تعبیه شده است. در نتیجه پنل علاوه بر اجرای فرمان‌های کنترلی، امکان تشخیص دمای محیط را نیز برای سیستم فراهم می‌کند.

سنسور دما و سنسور مجاورت هر دو از قابلیت‌های داخلی سری Prism Lite هستند.

نشانگرهای RGB قابل تنظیم

کلیدهای MPTF06.46 دارای نشانگر RGB هستند. این نشانگرها برای نمایش وضعیت تجهیز کنترل‌شده به کار می‌روند و می‌توان برای حالت روشن و خاموش رنگ‌های متفاوتی تعیین کرد.

رنگ و میزان روشنایی نشانگر وضعیت نیز از طریق نرم‌افزار HDL Buspro قابل تنظیم است.

این قابلیت باعث می‌شود وضعیت فرمان‌های تعریف‌شده برای کلیدها به‌شکل بصری روی پنل قابل تشخیص باشد.

بازخورد صوتی کلیدها

برای کلیدهای پنل امکان تنظیم Sound Effect نیز وجود دارد. بنابراین کاربر می‌تواند هنگام استفاده از کلیدها علاوه بر نشانگر بصری RGB، بازخورد صوتی نیز دریافت کند.

اجرای سناریوهای هوشمند

پشتیبانی از Scene Control اجازه می‌دهد هر یک از شش کلید برای اجرای یک سناریوی تعریف‌شده در سیستم HDL Buspro برنامه‌ریزی شود.

در نتیجه یک کلید می‌تواند به‌جای کنترل مستقیم یک تجهیز، برای فراخوانی یک سناریوی از پیش برنامه‌ریزی‌شده استفاده شود. عملکرد دقیق سناریو به تنظیمات انجام‌شده در پروژه بستگی دارد.

حالت‌های امنیتی

برای این پنل امکان تنظیم حالت‌های امنیتی مختلف شامل Vacation، Away، Day، Night و Meeting Guests در نظر گرفته شده است.

این قابلیت امکان استفاده از پنل در ساختار سناریوها و حالت‌های امنیتی تعریف‌شده سیستم را نیز فراهم می‌کند.

Simple Programming و ارتقای آنلاین

MPTF06.46 از Simple Programming Mode پشتیبانی می‌کند. همچنین امکان Online Upgrade از طریق HDL Buspro برای دستگاه وجود دارد.

ارتباط با HDL Buspro

پروتکل ارتباطی MPTF06.46، HDL Buspro است و رابط ارتباطی پنل به Power Interface مربوط به دستگاه متصل می‌شود.

ولتاژ کاری دستگاه 12 تا 30 ولت DC است و جریان مصرفی مدل MPTF06.46 در ولتاژ 24V DC برابر با 29mA اعلام شده است.

برای ترمینال Buspro نیز کابل تک‌رشته با قطر ۰.۶ تا ۰.۸ میلی‌متر در نظر گرفته شده است.

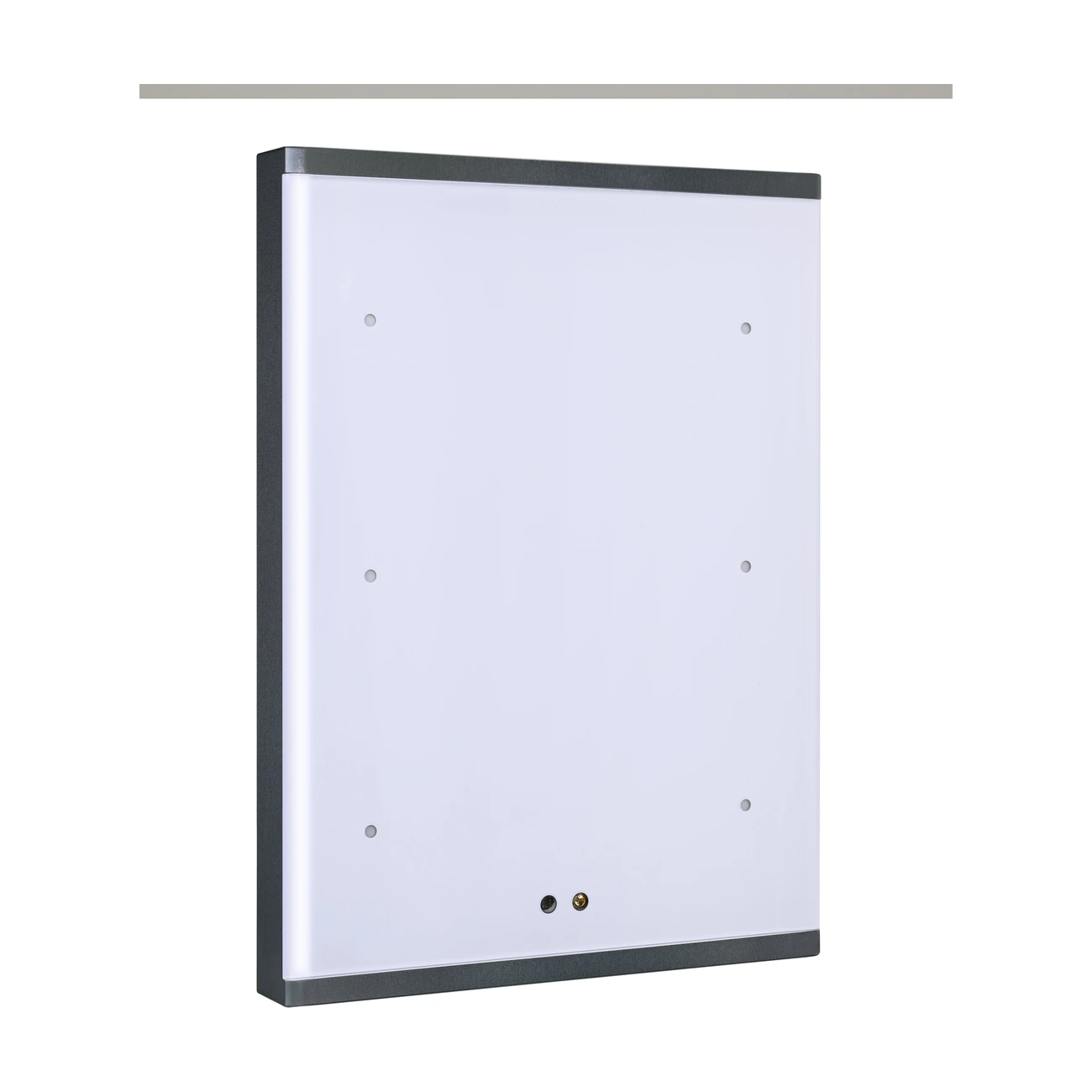

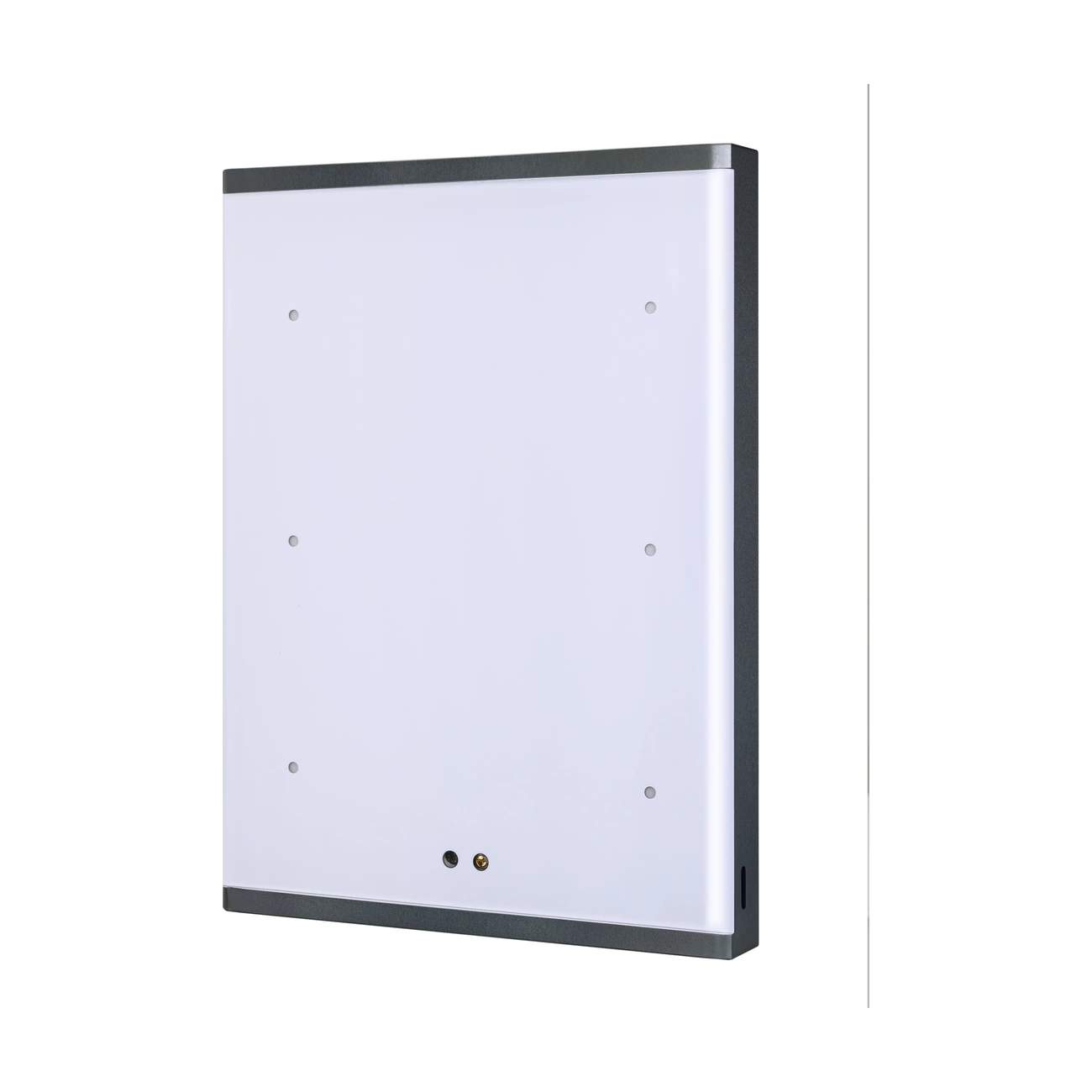

نسخه US با طراحی عمودی

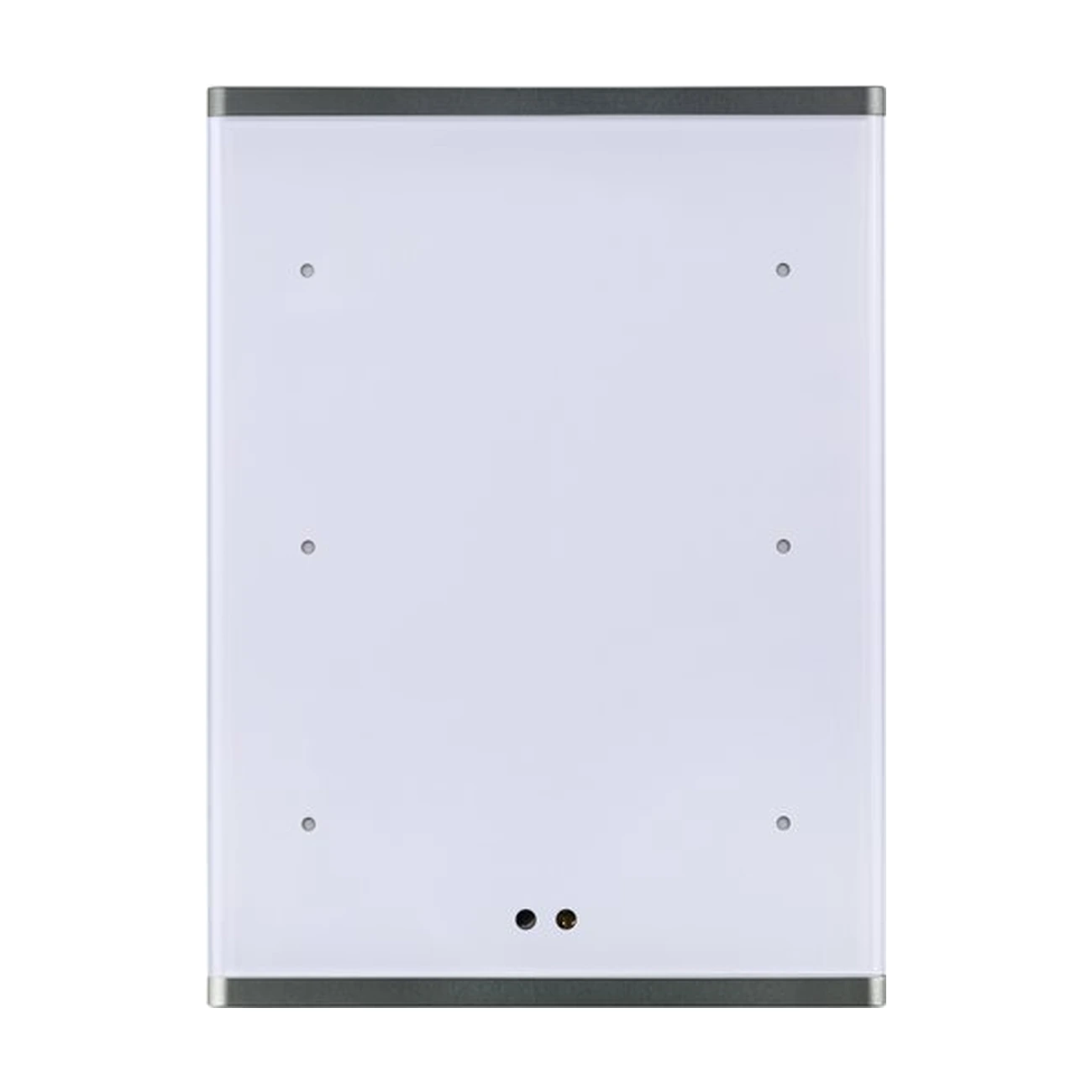

مدل MPTF06.46 نسخه US پنل شش‌کلید Prism Lite است. در تصویر Figure 6 صفحه اول، این مدل با فرم عمودی و کشیده‌تر نسبت به نسخه EU نمایش داده شده است.

ابعاد نسخه US برابر با 86×116.5×11 میلی‌متر است؛ در حالی که نسخه EU همین خانواده ابعاد 86×86×11 میلی‌متر دارد. وزن نسخه US نیز ۱۳۷ گرم است.

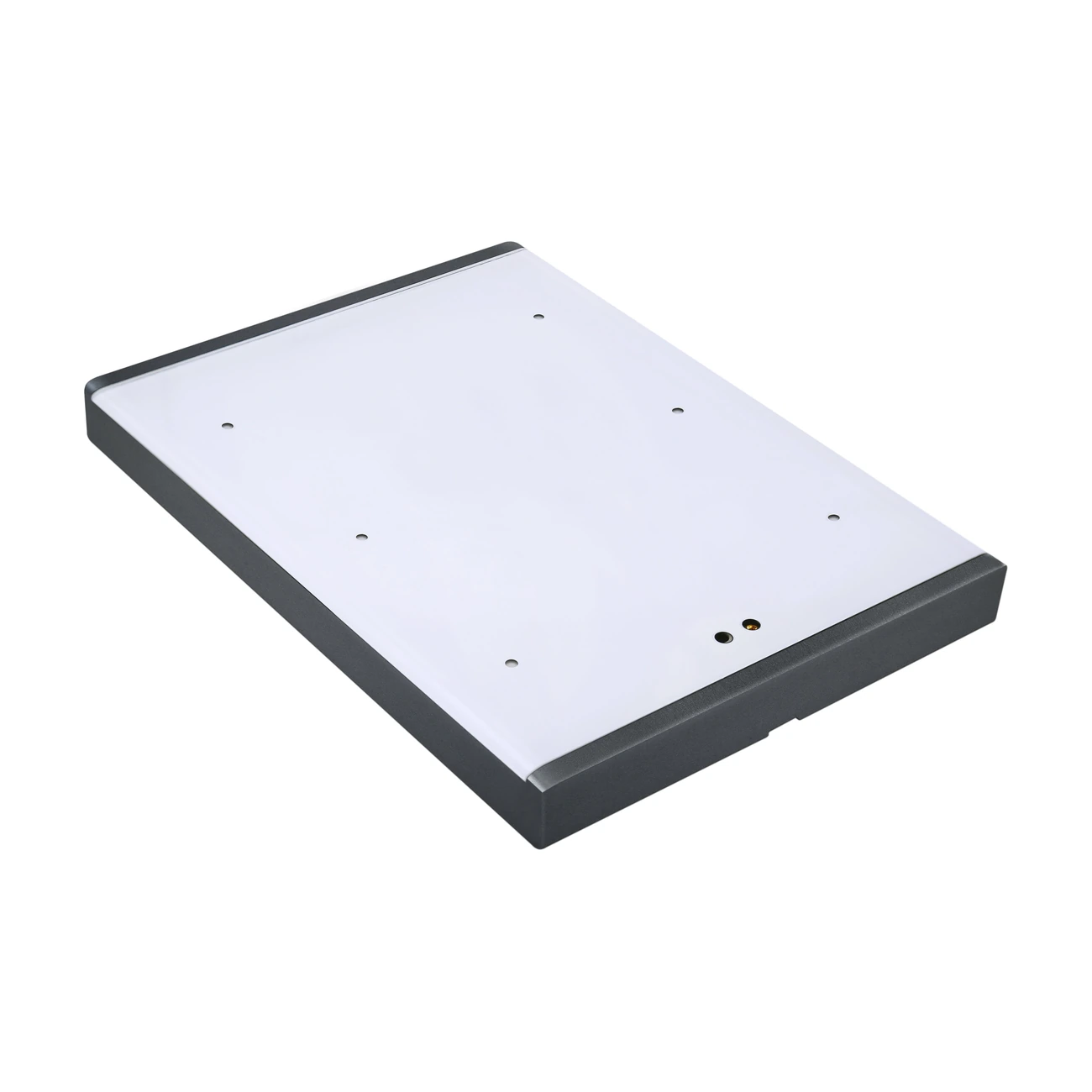

بدنه شیشه و آلومینیوم

بدنه سری Prism Lite از ترکیب شیشه و آلومینیوم ساخته شده است. این مدل با وجود شش کلید کنترلی، سطح یکپارچه و فرم عمودی نسخه US را حفظ می‌کند.

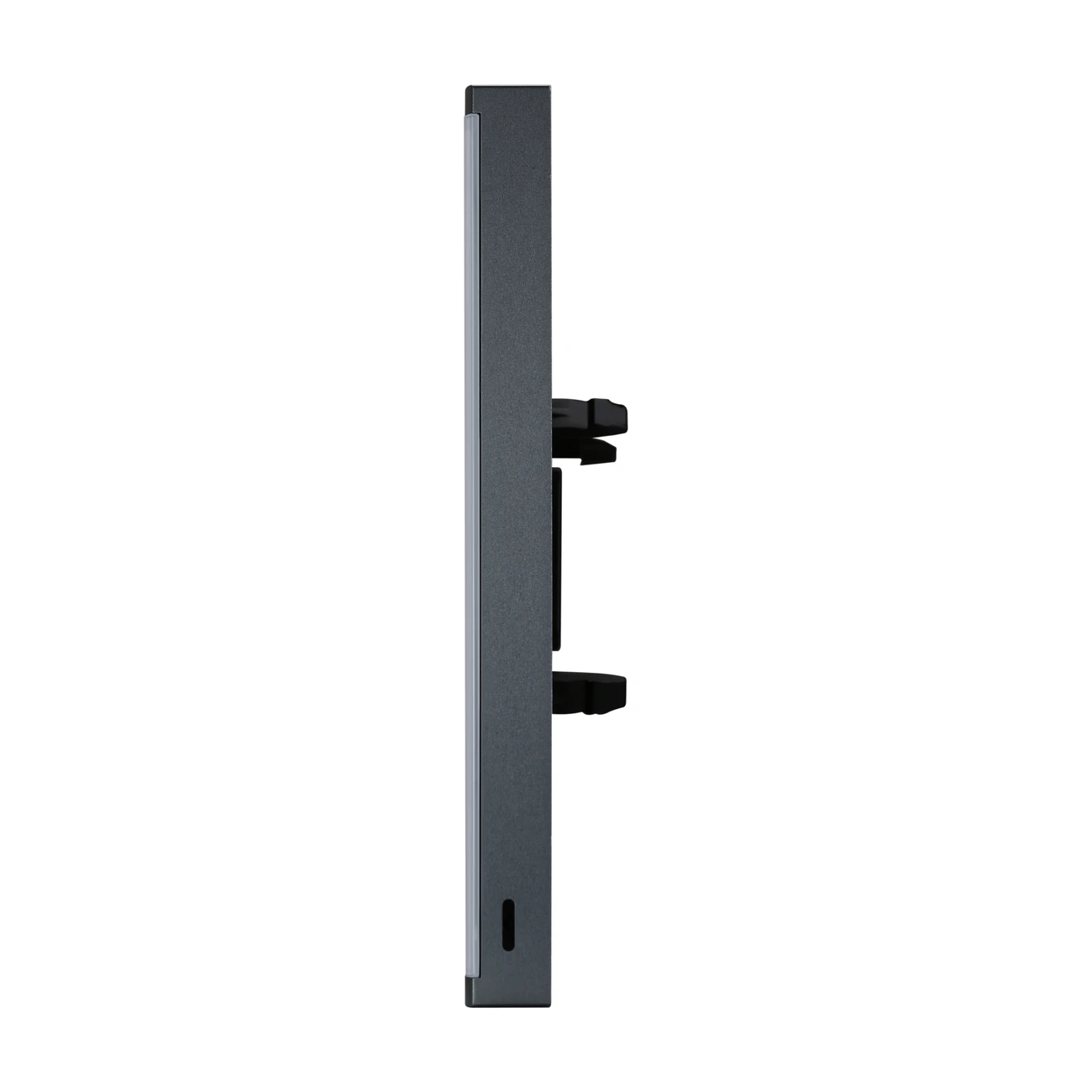

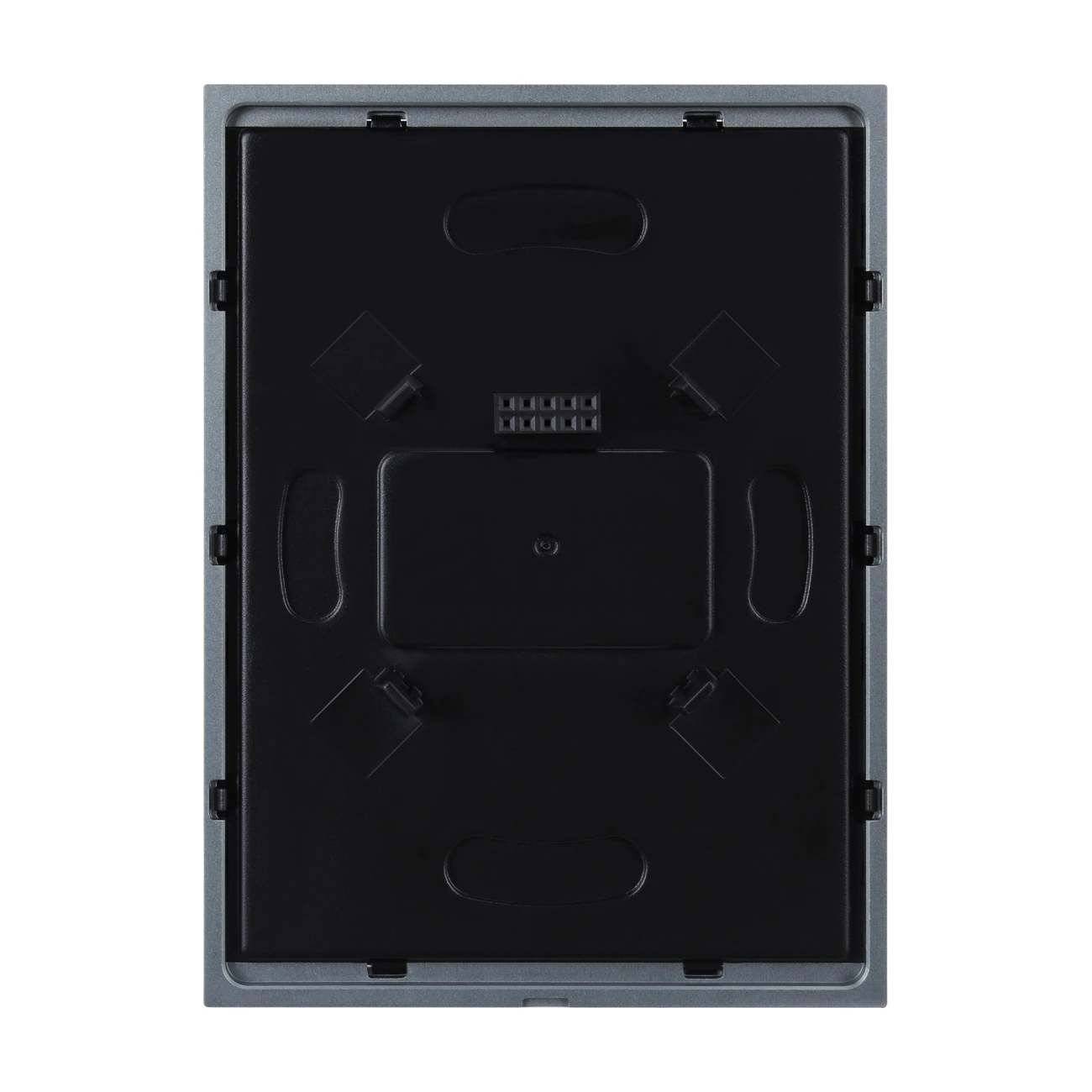

نصب داخل قوطی دیواری

MPTF06.46 برای نصب داخل Wall Box طراحی شده است و باید همراه با Power Interface مربوط به پنل مورد استفاده قرار گیرد.

ابتدا Power Interface داخل قوطی دیواری ثابت می‌شود و سپس پنل به‌صورت عمودی روی رابط قرار می‌گیرد. برای جداسازی نیز شکاف پنل با پیچ‌گوشتی دوسو به‌آرامی باز شده و پنل از رابط جدا می‌شود.

تغییر آدرس پنل

برای ورود به حالت تغییر آدرس، یکی از کلیدها باید حدود ۱۵ ثانیه نگه داشته شود. پس از چشمک‌زدن نور پس‌زمینه کلیدها، آدرس پنل از بخش Address Management نرم‌افزار HDL Buspro قابل تغییر است.

پس از انجام تنظیمات، با فشردن یکی از کلیدها می‌توان از حالت تنظیم آدرس خارج شد.

مشخصات الکتریکی و محیطی بالا مستقیماً برای این خانواده و جریان مصرفی 29mA مشخصاً برای MPTF06.48/46 اعلام شده‌اند.

کاربرد کلید لمسی شش پل US مدل HDL Prism Lite

MPTF06.46 برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro مناسب است که در آن‌ها به یک پنل دیواری شش‌کلید با فرم US نیاز باشد.

وجود شش کلید قابل برنامه‌ریزی امکان قرار دادن چند فرمان پرکاربرد مانند روشنایی، پرده، سناریو و موسیقی را روی یک پنل فراهم می‌کند. حالت‌های مختلف عملکرد کلید مانند فشار کوتاه، فشار طولانی و Double Click نیز انعطاف بیشتری برای برنامه‌ریزی ایجاد می‌کنند.

سنسور دما، سنسور مجاورت، نشانگر RGB و قابلیت بیدارباش خودکار نیز این مدل را از یک کلید لمسی ساده فراتر می‌برند.

نکات نصب و راه‌اندازی

MPTF06.46 باید داخل قوطی دیواری نصب شود و برای عملکرد به Power Interface مربوط به پنل نیاز دارد. درجه حفاظت دستگاه IP20 مطابق EN 60529 است.

نصب و راه‌اندازی دستگاه باید توسط فرد متخصص و با رعایت الزامات ایمنی و الکتریکی پروژه انجام شود.
