تاچ پنل چندمنظوره HDL مدل MPTFL11.46 سری Prism Pro

تاچ پنل چندمنظوره HDL مدل MPTFL11.46 سری Prism Pro

تاچ پنل چندمنظوره HDL Prism Pro مدل MPTFL11.46 یک پنل کنترلی پیشرفته برای سیستم هوشمند HDL Buspro است که امکان مدیریت روشنایی، پرده، سناریو، موسیقی، تهویه مطبوع و گرمایش از کف را از یک نقطه فراهم می‌کند. این پنل به نمایشگر رنگی IPS، سنسور دما و مجاورت، کلیدهای کنترلی با نشانگر RGB و قابلیت‌های متنوع برنامه‌ریزی مجهز شده و برای کنترل چندین بخش ساختمان هوشمند از یک رابط دیواری طراحی شده است.

نمایشگر رنگی ۲.۴ اینچی IPS

MPTFL11.46 به یک نمایشگر رنگی IPS با اندازه ۲.۴ اینچ مجهز شده است. رزولوشن نمایشگر 320×240 پیکسل است و آیکون‌های آن نیز از طریق نرم‌افزار مدیریتی قابل شخصی‌سازی هستند.

نور پس‌زمینه LCD قابل تنظیم است و پنل می‌تواند در حالت آماده‌به‌کار، اطلاعاتی مانند تاریخ، ساعت و دمای فعلی را روی صفحه نمایش دهد.

کنترل روشنایی، پرده و سناریو

Prism Pro یک پنل چندمنظوره است و تنها به کنترل روشنایی محدود نمی‌شود. این مدل امکان مدیریت روشنایی، پرده، سناریو، موسیقی، سیستم تهویه مطبوع و گرمایش از کف را فراهم می‌کند.

حالت‌های کنترلی قابل تعریف برای کلیدها نیز شامل Scene، Sequence، Time Switch، Universal Switch، Single Channel Adjustment، Broadcast Scene، Broadcast Channel، Curtain Control، GPRS Control، Panel Control، Alarm Control، Music Play و General Control است.

کنترل سیستم تهویه مطبوع

یکی از ویژگی‌های مهم MPTFL11.46، قابلیت‌های کنترلی مرتبط با سیستم تهویه مطبوع است.

عملکردهای پنل شامل روشن و خاموش‌کردن AC، انتخاب سرمایش و گرمایش، تنظیم خودکار دما، تنظیم سرعت فن، انتخاب حالت عملکرد، تنظیم دمای AC و قفل‌کردن کنترل AC است.

در نتیجه این پنل می‌تواند بخشی از کنترل سیستم HVAC را مستقیماً از رابط دیواری در اختیار کاربر قرار دهد؛ البته عملکرد نهایی به ساختار و برنامه‌ریزی سیستم پروژه وابسته است.

کنترل گرمایش از کف

در کنار تهویه مطبوع، قابلیت کنترل دما و حالت عملکرد گرمایش از کف نیز برای این پنل در نظر گرفته شده است.

این ویژگی امکان قرار دادن کنترل بخش‌های مختلف آسایش حرارتی ساختمان روی همان پنل مورد استفاده برای روشنایی، پرده و سناریو را فراهم می‌کند.

کنترل موسیقی و انتخاب منبع صوتی

Prism Pro قابلیت‌های گسترده‌ای برای کنترل موسیقی دارد و از چند منبع صوتی شامل SD، Audio-IN، Bluetooth، S/PDIF و Radio پشتیبانی می‌کند.

برای کارت SD نیز امکان انتخاب Playlist از LIST1 تا LIST10 در نظر گرفته شده است.

این مشخصات مربوط به قابلیت‌های کنترلی پنل هستند و به معنی وجود تقویت‌کننده یا خروجی مستقیم اسپیکر در خود دستگاه نیستند؛ چنین مشخصه‌ای در اطلاعات فنی ارائه‌شده برای این مدل ذکر نشده است.

۹ صفحه قابل انتخاب

برای رابط کاربری پنل ۹ صفحه در نظر گرفته شده است. کاربر می‌تواند برخی از این صفحات یا همه آن‌ها را برای نمایش انتخاب کند.

یک Page Button برای جابه‌جایی بین صفحات وجود دارد و Shortcut Key نیز می‌تواند برای دسترسی مستقیم به صفحه مشخصی بدون پیمایش بین صفحات تنظیم شود.

این ساختار به پنل اجازه می‌دهد کنترل‌های متعدد را بدون نیاز به قرار دادن همه عملکردها در یک صفحه در اختیار کاربر قرار دهد.

کلیدهای میانبر

MPTFL11.46 دارای Shortcut Key است. این کلید را می‌توان به‌گونه‌ای تنظیم کرد که کاربر مستقیماً وارد یک صفحه مشخص شود و نیازی به جابه‌جایی مرحله‌به‌مرحله میان صفحات نداشته باشد.

سنسور مجاورت و روشن‌شدن خودکار نمایشگر

پنل به سنسور مجاورت داخلی مجهز شده است. هنگامی که کاربر به سنسور نزدیک می‌شود، نمایشگر LCD می‌تواند به‌صورت خودکار از حالت خاموش خارج شده و روشن شود.

این قابلیت باعث می‌شود برای مشاهده صفحه و شروع کار با پنل نیازی به لمس اولیه نمایشگر نباشد.

سنسور دمای داخلی

در کنار سنسور مجاورت، یک سنسور دمای داخلی نیز در Prism Pro تعبیه شده است. پنل می‌تواند دمای فعلی را در رابط آماده‌به‌کار نمایش دهد.

حالت Standby و صرفه‌جویی انرژی

MPTFL11.46 دارای Standby Mode است و می‌تواند پس از زمان تعیین‌شده به رابط تنظیم‌شده منتقل شده و وارد حالت آماده‌به‌کار شود.

در Energy Saving Mode نیز پس از سپری‌شدن زمان تعیین‌شده، روشنایی نمایشگر کاهش پیدا می‌کند و پنل وارد حالت صرفه‌جویی انرژی می‌شود.

نشانگر RGB و بازخورد صوتی

برای کلیدهای کنترلی، نشانگر RGB و بازخورد صوتی در نظر گرفته شده است. نشانگر LED می‌تواند وضعیت روشن یا خاموش تجهیز کنترل‌شده را نمایش دهد و رنگ وضعیت نیز توسط کاربر قابل تعریف است.

همچنین امکان تعیین وجود یا عدم وجود صدای لمس برای کلید کنترلی فراهم شده است.

حالت‌های مختلف عملکرد کلید

کلیدهای Prism Pro از حالت‌های متنوع عملکرد پشتیبانی می‌کنند؛ از جمله Single On/Off، Single On، Single Off، Combination On/Off، Combination On، Combination Off، Double Click، Momentary، Alarm Clock، Short/Long Press و Short Press/Long Momentary Press.

علاوه بر این، پنل از ترکیب دو کلید و Button Mutual Exclusion نیز پشتیبانی می‌کند.

حالت‌های امنیتی

برای این مدل حالت‌های امنیتی مختلفی مانند Vacation، Away، Day، Night و Meeting Guests قابل تعریف است.

این قابلیت امکان استفاده از پنل در ساختار حالت‌ها و سناریوهای امنیتی تعریف‌شده پروژه را فراهم می‌کند.

Simple Programming و ارتقای آنلاین

Prism Pro از Simple Programming Mode پشتیبانی می‌کند و امکان Online Upgrade از طریق HDL Buspro نیز برای آن فراهم شده است.

ارتباط با HDL Buspro

ارتباط MPTFL11.46 از طریق HDL Buspro انجام می‌شود. رابط ارتباطی پنل به Power Interface متصل می‌شود و برای این مدل مشخصاً استفاده از HDL-MPLPI.46-A الزامی اعلام شده است.

ولتاژ کاری دستگاه 12 تا 30 ولت DC و جریان کاری آن در 24V DC برابر با 70mA است. قطر کابل ترمینال Buspro نیز ۰.۶ تا ۰.۸ میلی‌متر اعلام شده است.

طراحی نسخه US

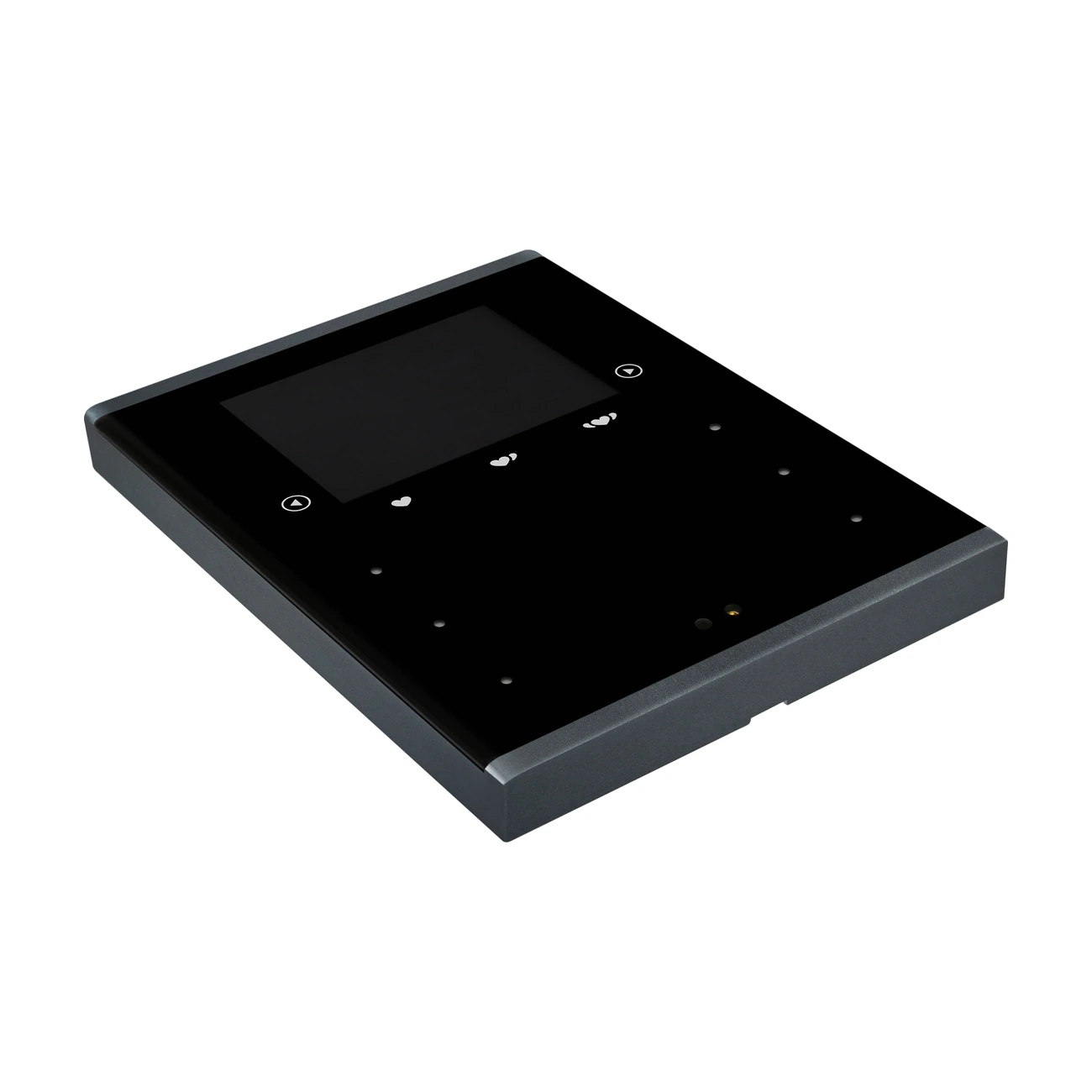

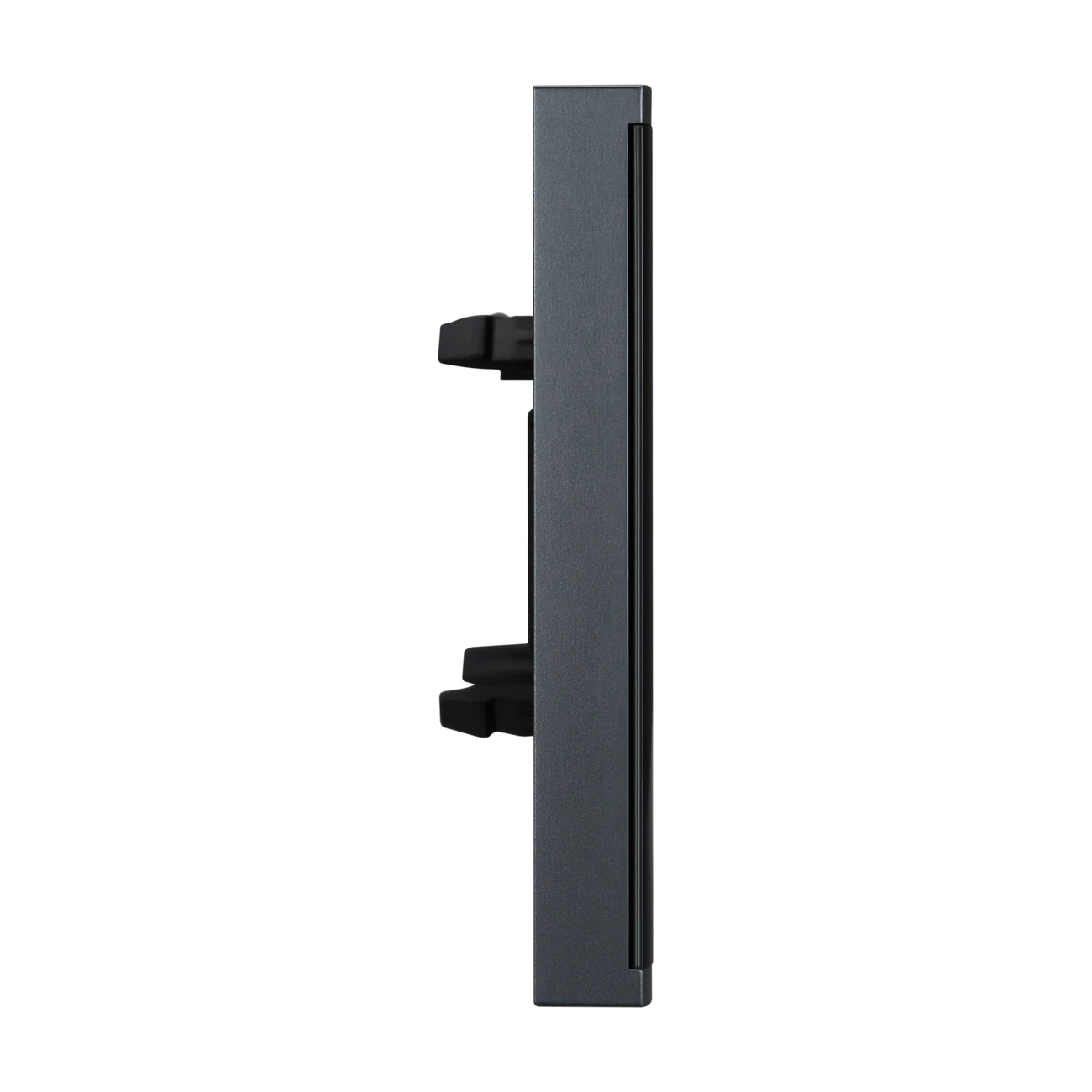

MPTFL11.46 دارای ابعاد 86×116.5×11 میلی‌متر و وزن خالص ۱۴۹ گرم است. بدنه دستگاه از شیشه، آلیاژ آلومینیوم و PC ساخته شده است.

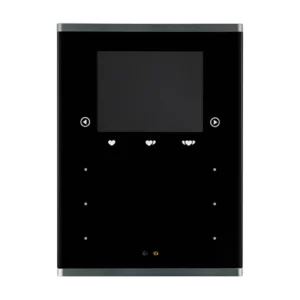

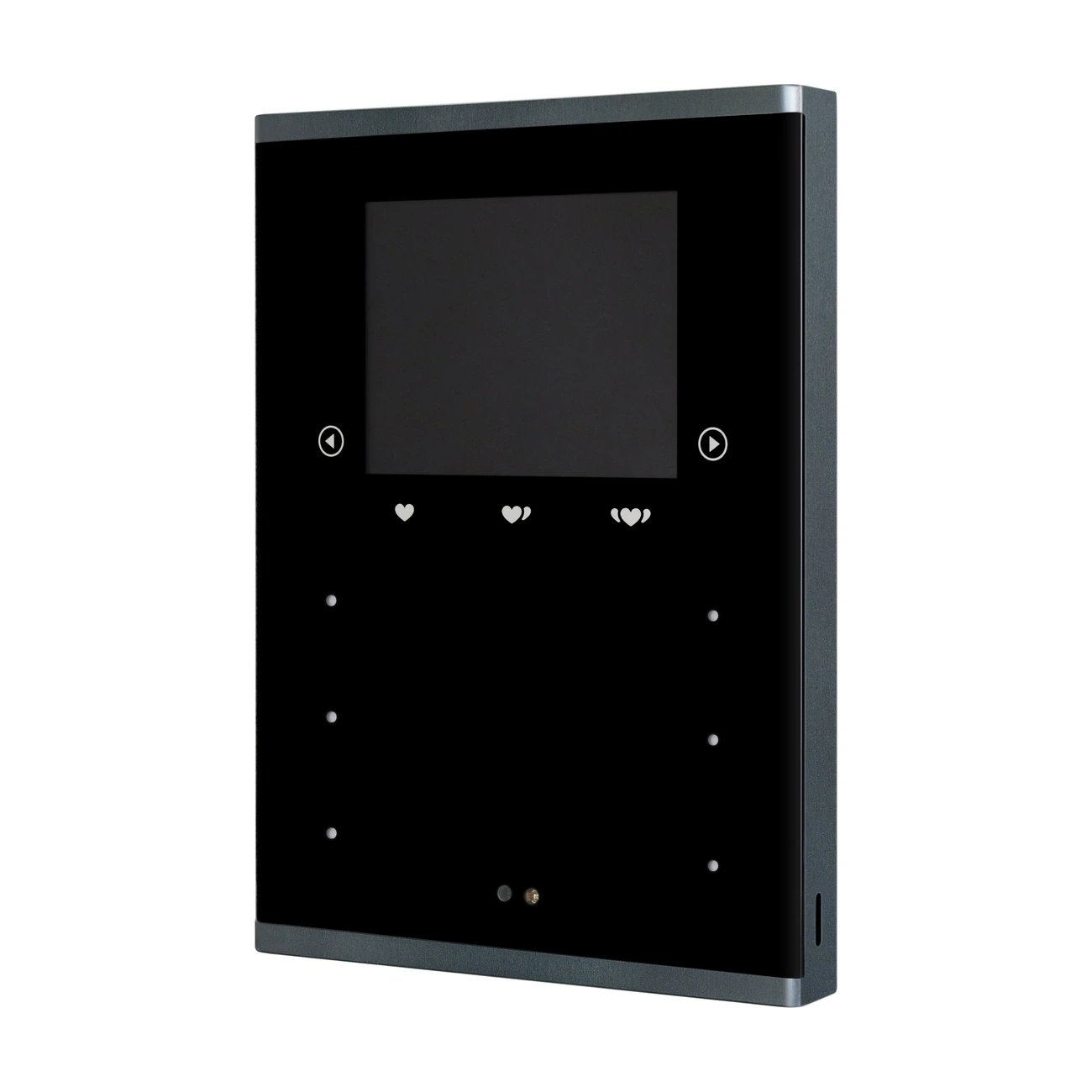

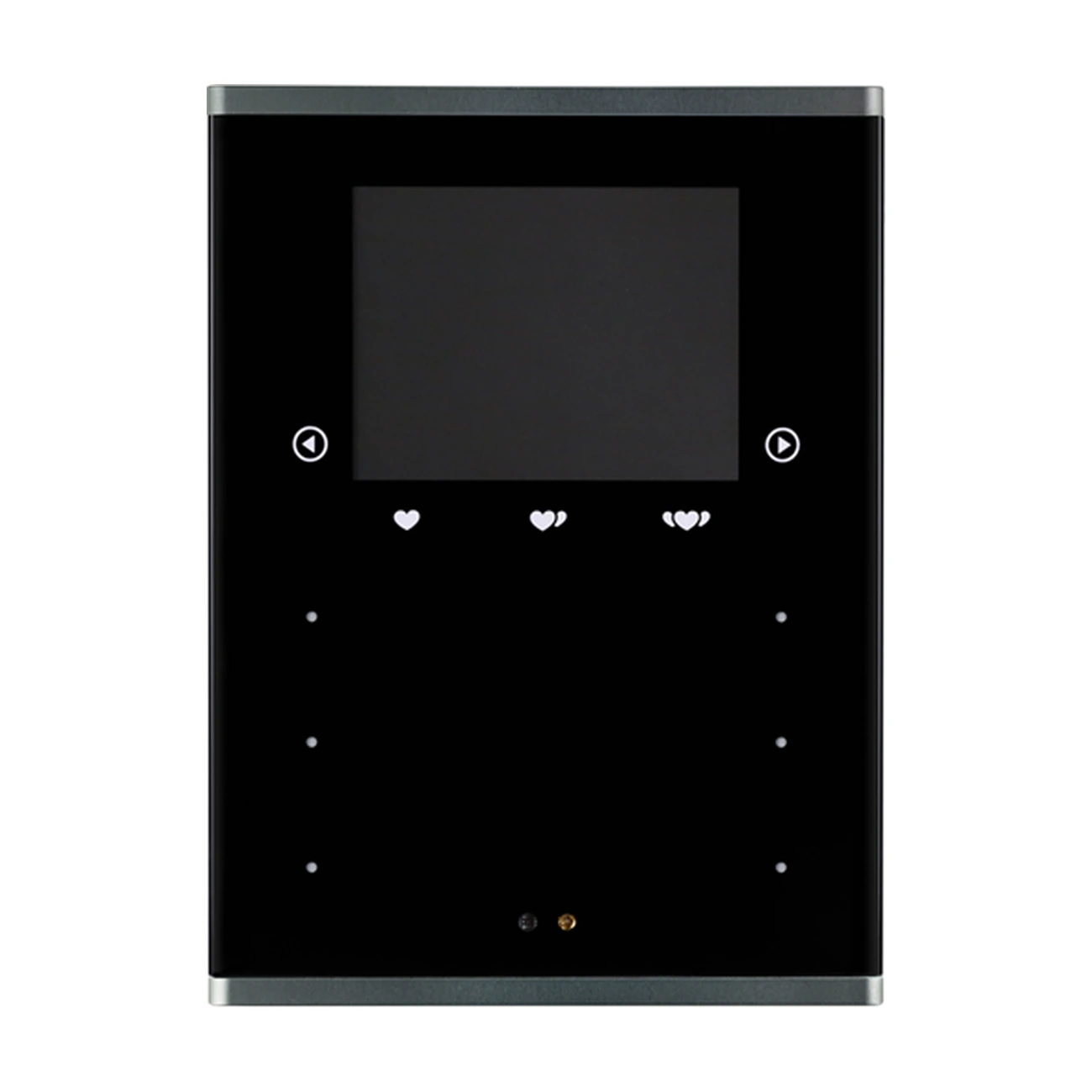

تصویر صفحه اول نیز طراحی عمودی پنل را نشان می‌دهد؛ نمایشگر رنگی در بخش بالایی قرار گرفته و کلیدهای کنترلی و نشانگرها در قسمت پایین آن تعبیه شده‌اند.

نصب داخل قوطی دیواری

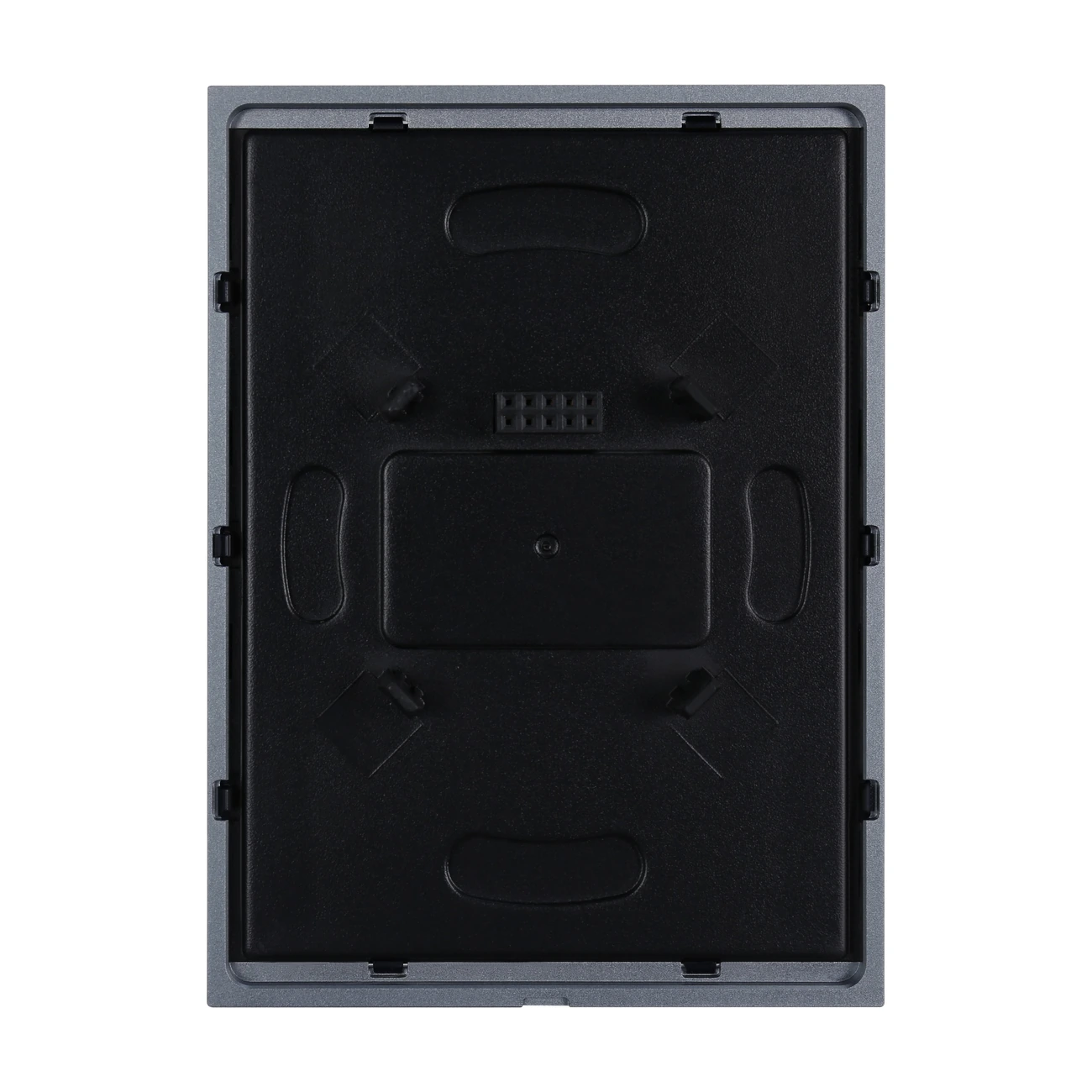

این پنل برای نصب داخل Wall Box طراحی شده و باید همراه با HDL-MPLPI.46-A استفاده شود.

در هنگام نصب ابتدا Power Interface داخل قوطی با پیچ ثابت می‌شود و سپس پنل به‌صورت عمودی روی آن قرار می‌گیرد. برای اتصال Buspro نیز روش اتصال سری یا Hand-in-Hand توصیه شده است.

کاربرد تاچ پنل چندمنظوره HDL Prism Pro

MPTFL11.46 برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که در آن‌ها چندین عملکرد ساختمان باید از یک پنل دیواری مدیریت شوند.

قابلیت کنترل روشنایی، پرده، سناریو، موسیقی، تهویه و گرمایش از کف در کنار رابط چندصفحه‌ای، سنسور دما و سنسور مجاورت باعث می‌شود بتوان کنترل‌های مختلف یک فضا را روی یک پنل متمرکز کرد.

وجود ۹ صفحه قابل انتخاب و کلید میانبر نیز امکان سازمان‌دهی عملکردهای مختلف را فراهم می‌کند تا کاربر برای هر گروه از کنترل‌ها به صفحه مربوط دسترسی داشته باشد.

نکات نصب و راه‌اندازی

MPTFL11.46 برای نصب داخل قوطی دیواری طراحی شده و برای عملکرد باید همراه با HDL-MPLPI.46-A استفاده شود. درجه حفاظت دستگاه IP20 مطابق EN 60529 است.

نصب و راه‌اندازی دستگاه باید توسط فرد متخصص و مطابق الزامات ایمنی و الکتریکی پروژه انجام شود.
