کلید لمسی چهار پل HDL مدل MPTF04.46 سری Prism Lite نسخه US

کلید لمسی چهار پل HDL مدل MPTF04.46 سری Prism Lite

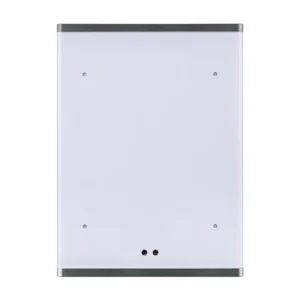

کلید لمسی چهار پل US مدل HDL Prism Lite مدل MPTF04.46 یک پنل کنترلی دیواری برای سیستم HDL Buspro است که چهار کلید لمسی قابل برنامه‌ریزی را برای کنترل روشنایی، پرده، سناریو و سایر فرمان‌های ساختمان هوشمند در اختیار کاربر قرار می‌دهد. این مدل نسخه US سری Prism Lite است و با سنسور دمای داخلی، سنسور مجاورت، نشانگرهای RGB، بازخورد صوتی و بدنه شیشه و آلومینیوم ارائه می‌شود.

چهار کلید لمسی قابل برنامه‌ریزی

MPTF04.46 دارای چهار کلید لمسی است که عملکرد هرکدام بر اساس نیاز پروژه قابل تعریف است. در نتیجه چهار پل بودن این پنل به معنی محدودشدن آن به کنترل چهار مدار روشنایی نیست و هر کلید می‌تواند برای یکی از عملکردهای پشتیبانی‌شده سیستم برنامه‌ریزی شود.

حالت‌های عملکرد کلید شامل Single On/Off، Single On، Single Off، Combination On/Off، Combination On، Combination Off، Double Click، Momentary، Clock، Short/Long Press و Short Press/Long Momentary Press است.

این ساختار امکان تعریف رفتارهای مختلف برای کلیدها را متناسب با طراحی سیستم هوشمند فراهم می‌کند.

کنترل روشنایی، پرده و سناریو

MPTF04.46 یک پنل چندمنظوره است و کلیدهای آن را می‌توان برای فرمان‌های مختلف HDL Buspro برنامه‌ریزی کرد.

انواع کنترل پشتیبانی‌شده شامل Scene، Universal Switch، Single Channel Adjustment، Broadcast Scene، Broadcast Channel، Curtain Control، GPRS Control، Panel Control، Alarm Control، Music Play و General Control است.

بنابراین چهار کلید پنل می‌توانند متناسب با نیاز هر فضا برای روشنایی، پرده، اجرای سناریو، موسیقی یا سایر فرمان‌های پشتیبانی‌شده مورد استفاده قرار گیرند.

سنسور مجاورت و بیدارباش خودکار

یکی از امکانات داخلی MPTF04.46، سنسور مجاورت است. این سنسور نزدیک‌شدن کاربر به پنل را تشخیص می‌دهد و امکان روشن‌شدن خودکار نور پس‌زمینه را فراهم می‌کند.

برای عملکرد این قابلیت، گزینه‌های Energy-saving Mode و Enable Proximity Sensing باید در نرم‌افزار HDL Buspro فعال شوند.

به این ترتیب هنگام نزدیک‌شدن کاربر، پنل می‌تواند بدون لمس اولیه بیدار شده و نور پس‌زمینه کلیدها را فعال کند.

سنسور دمای داخلی

MPTF04.46 دارای سنسور دمای داخلی نیز هست. این سنسور در کنار قابلیت‌های کنترلی پنل، امکان تشخیص دمای محیط را در اختیار سیستم قرار می‌دهد.

سنسور دما و سنسور مجاورت هر دو به‌عنوان قابلیت‌های داخلی سری Prism Lite معرفی شده‌اند.

نشانگرهای RGB قابل تنظیم

برای کلیدهای پنل نشانگر RGB در نظر گرفته شده است. این نشانگرها وضعیت تجهیز کنترل‌شده را نمایش می‌دهند و می‌توان برای وضعیت روشن و خاموش، رنگ‌های متفاوتی تعریف کرد.

رنگ و شدت روشنایی نشانگرها نیز از طریق نرم‌افزار HDL Buspro قابل تنظیم است.

در نتیجه وضعیت فرمان تعریف‌شده برای هر کلید می‌تواند به‌صورت بصری روی پنل نمایش داده شود.

بازخورد صوتی هنگام لمس

برای کلیدهای MPTF04.46 امکان تنظیم Sound Effect وجود دارد. بنابراین در کنار نشانگر RGB، می‌توان برای استفاده از کلیدها بازخورد صوتی نیز در نظر گرفت.

اجرای سناریوهای هوشمند

پشتیبانی از Scene Control اجازه می‌دهد هر یک از کلیدها برای اجرای سناریوی تعریف‌شده در سیستم HDL Buspro برنامه‌ریزی شوند.

در نتیجه یک کلید لزوماً به یک تجهیز یا مدار مشخص اختصاص ندارد و می‌تواند برای اجرای سناریویی که از قبل در پروژه تعریف شده است مورد استفاده قرار گیرد.

حالت‌های امنیتی

برای این سری امکان تعریف حالت‌های امنیتی مختلف شامل Vacation، Away، Day، Night و Meeting Guests وجود دارد.

این قابلیت امکان استفاده از پنل را در ساختار حالت‌ها و سناریوهای امنیتی تعریف‌شده در سیستم فراهم می‌کند.

Simple Programming و ارتقای آنلاین

MPTF04.46 از Simple Programming Mode پشتیبانی می‌کند. همچنین امکان Online Upgrade از طریق HDL Buspro برای دستگاه فراهم شده است.

ارتباط با HDL Buspro

پروتکل ارتباطی MPTF04.46، HDL Buspro است و پنل از طریق رابط ارتباطی خود به Power Interface مربوطه متصل می‌شود.

ولتاژ کاری دستگاه 12 تا 30 ولت DC و جریان مصرفی MPTF04.46 در ولتاژ 24V DC برابر با 27mA است.

برای ترمینال Buspro نیز کابل تک‌رشته با قطر ۰.۶ تا ۰.۸ میلی‌متر تعریف شده است.

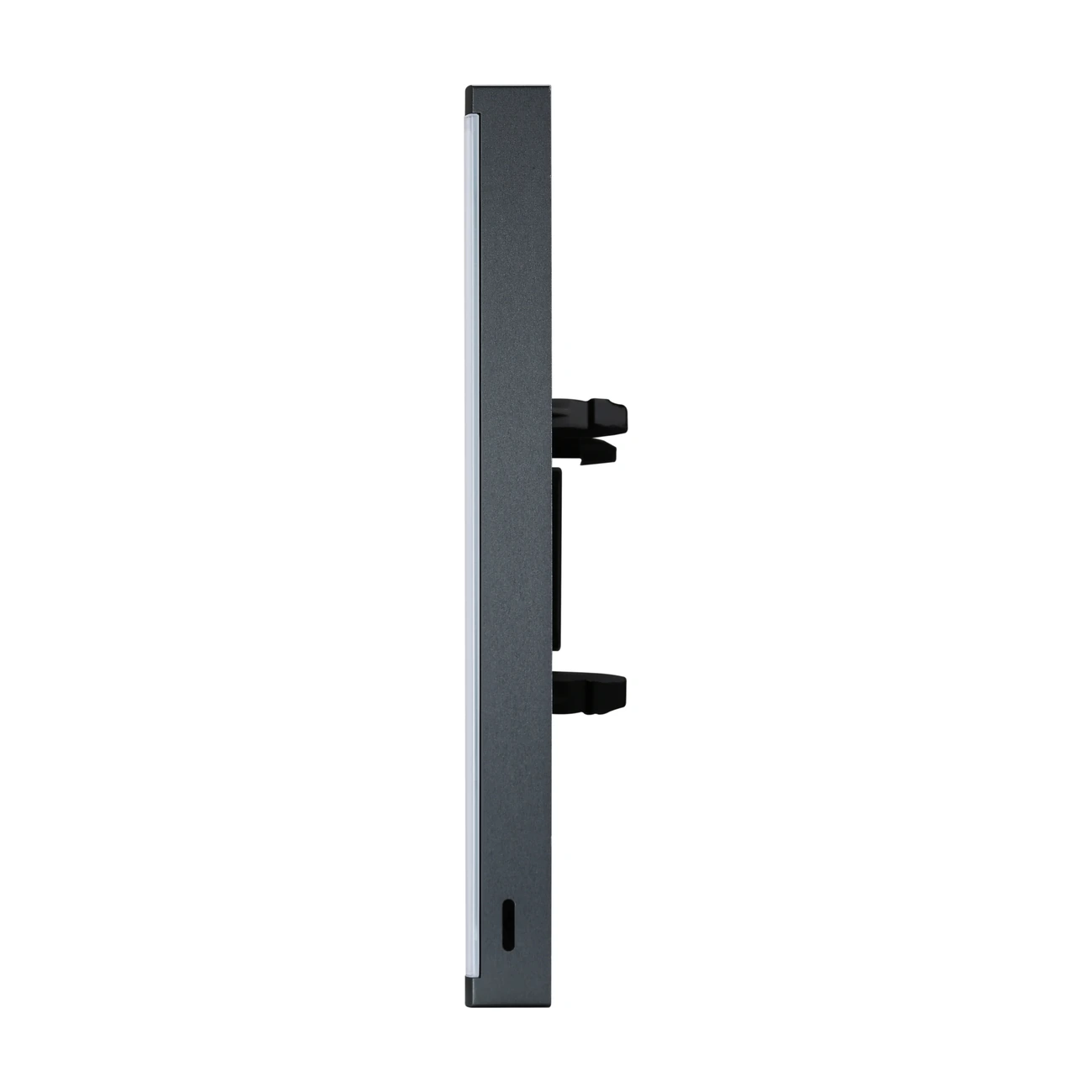

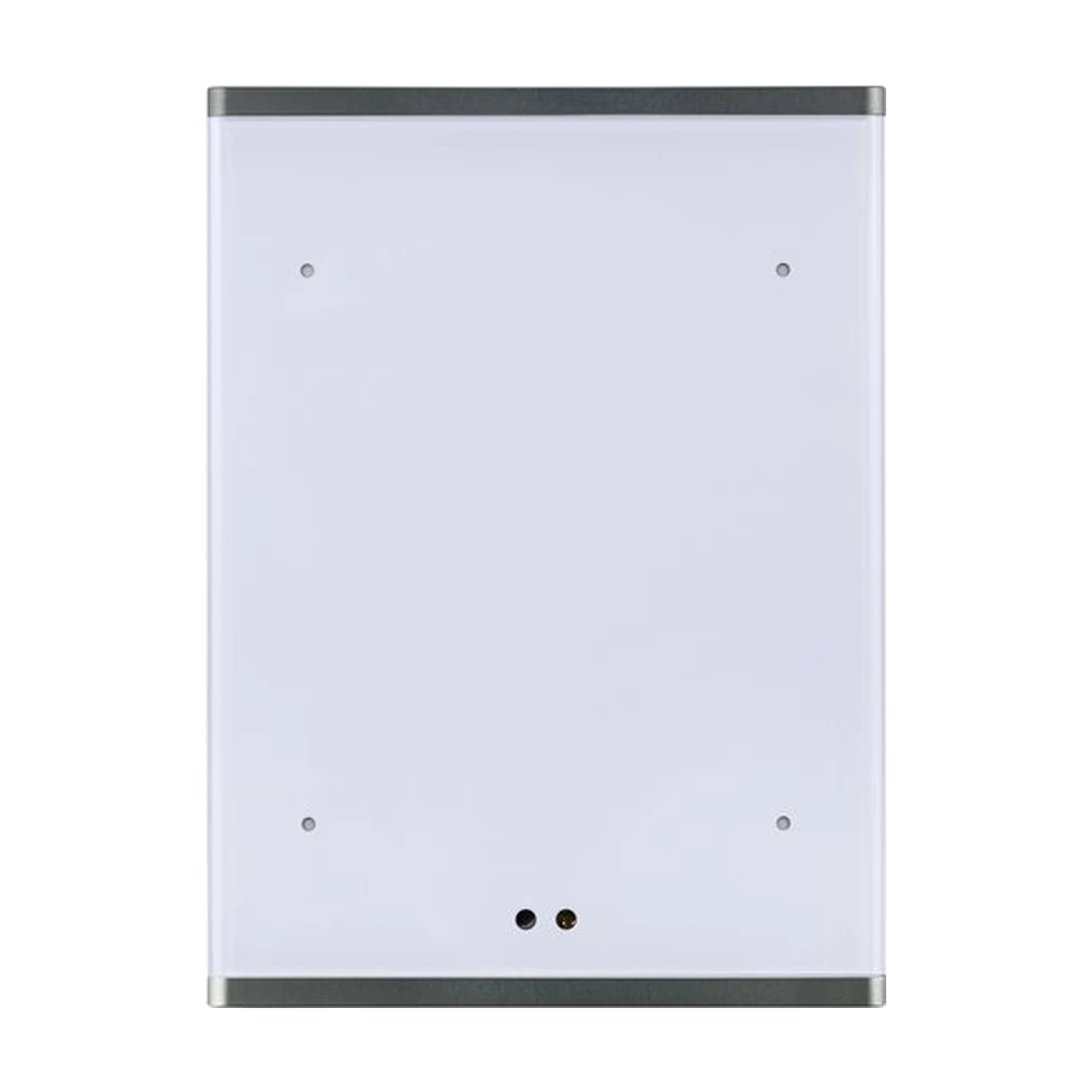

نسخه US با ابعاد 86×116.5 میلی‌متر

مدل MPTF04.46 نسخه US پنل چهارکلید Prism Lite است. ابعاد این نسخه 86×116.5×11 میلی‌متر و وزن خالص آن ۱۳۷ گرم است.

در مقایسه، نسخه EU همین خانواده دارای ابعاد 86×86×11 میلی‌متر است؛ بنابراین نسخه US فرم عمودی و کشیده‌تری دارد.

در تصاویر صفحه اول نیز مدل MPTF04.46 به‌صورت پنل عمودی نسخه US با چهار نشانگر کلید در قسمت پایین سطح پنل نمایش داده شده است.

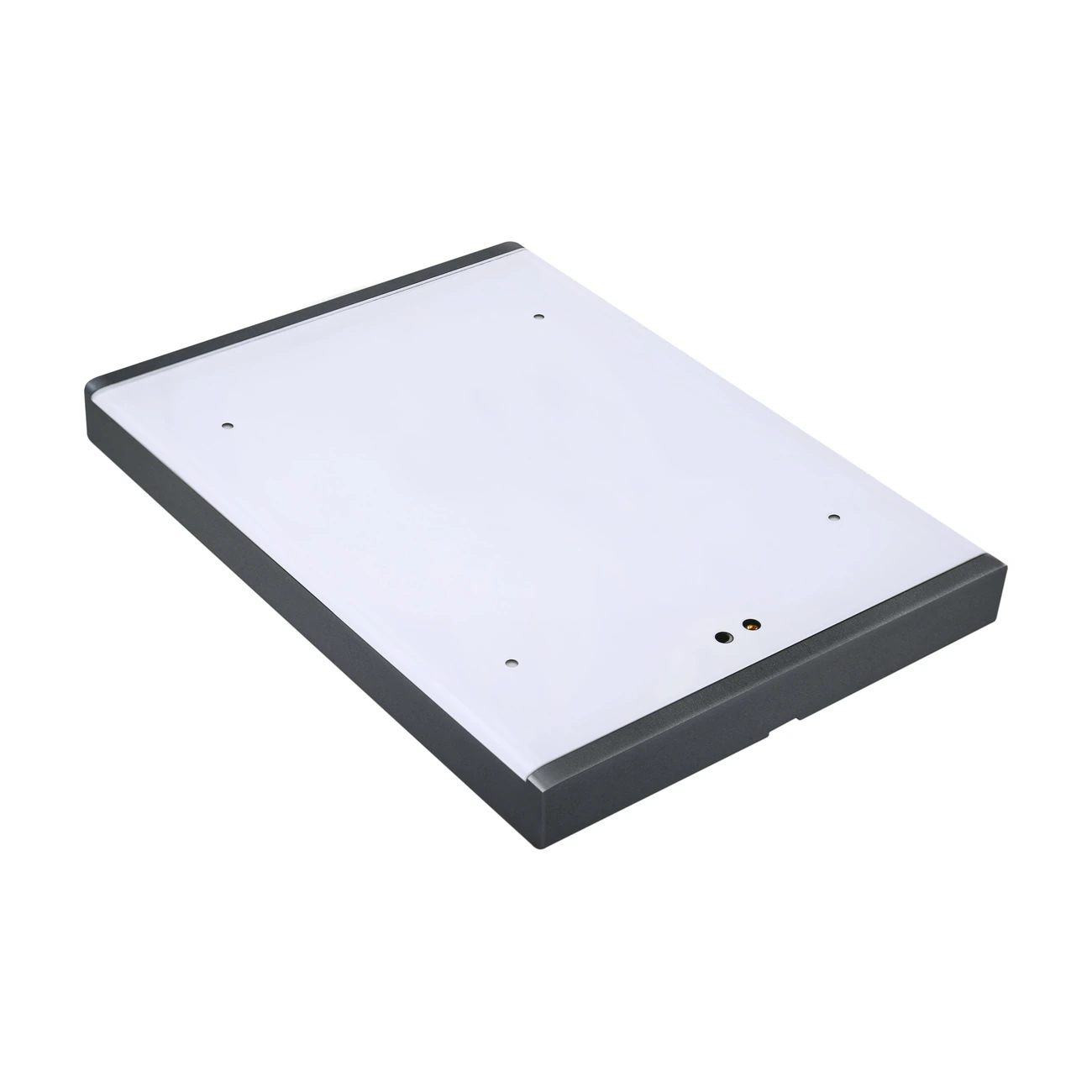

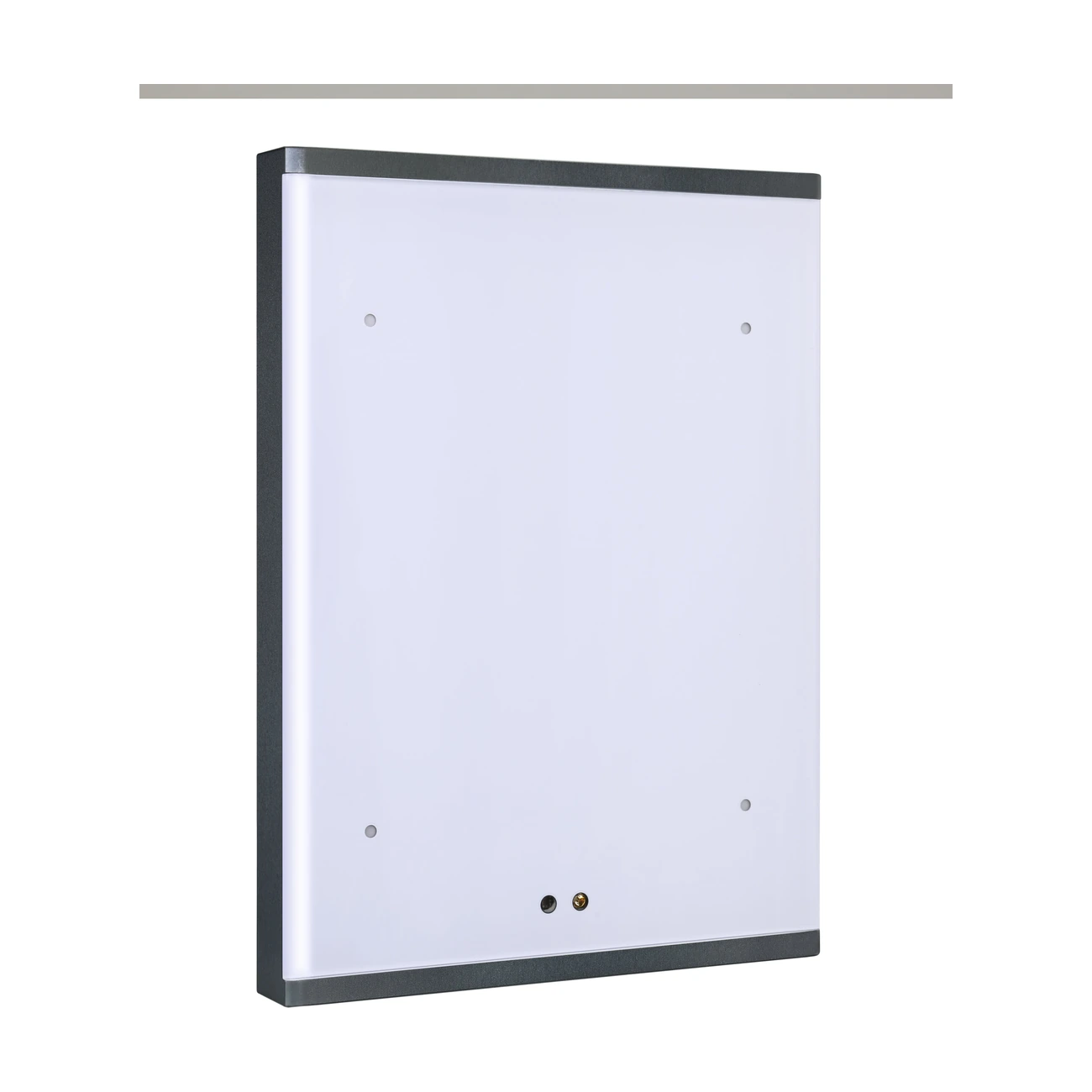

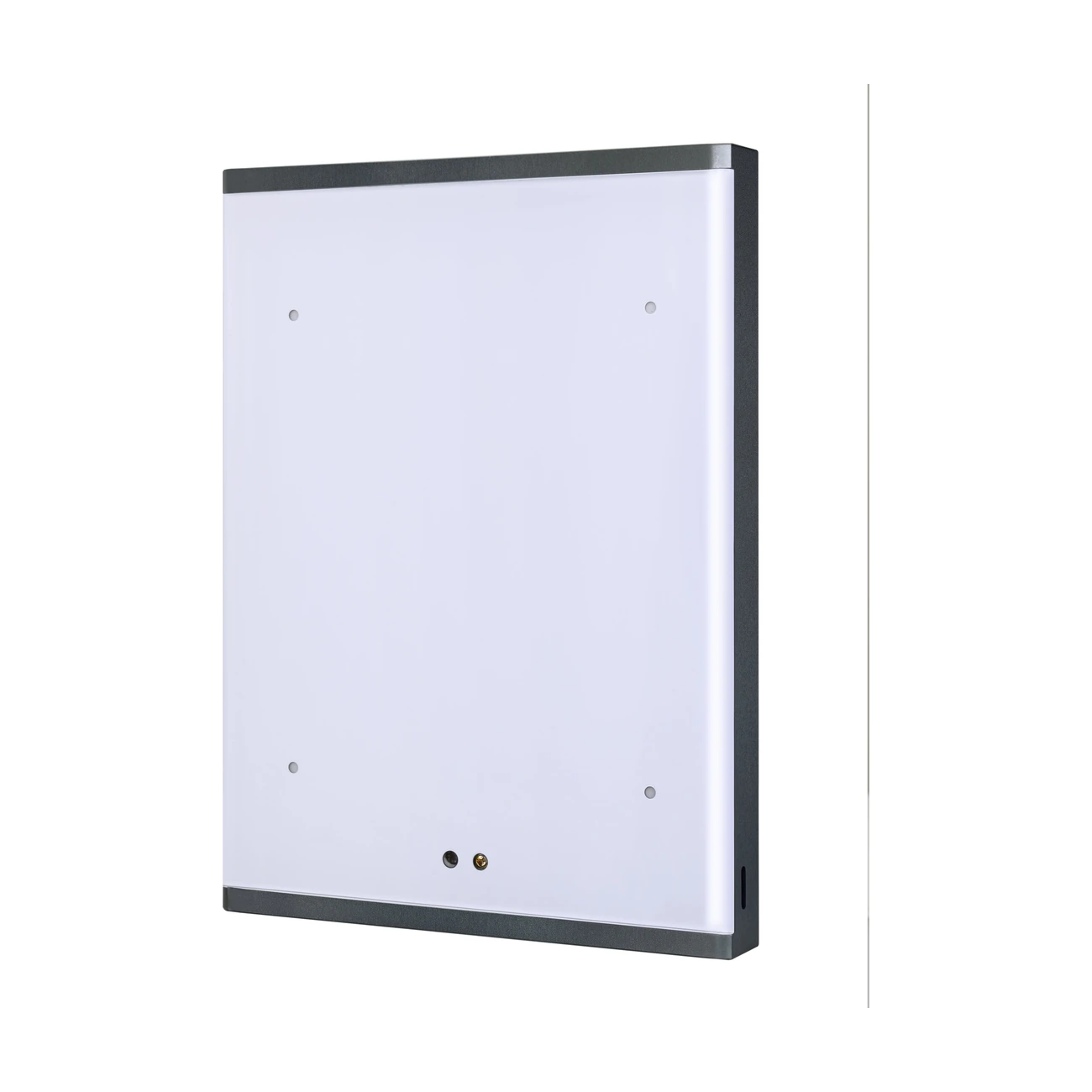

بدنه شیشه و آلومینیوم

در ساخت بدنه MPTF04.46 از شیشه و آلومینیوم استفاده شده است. سطح یکپارچه پنل در کنار فرم عمودی نسخه US، ظاهر سری Prism Lite را شکل می‌دهد.

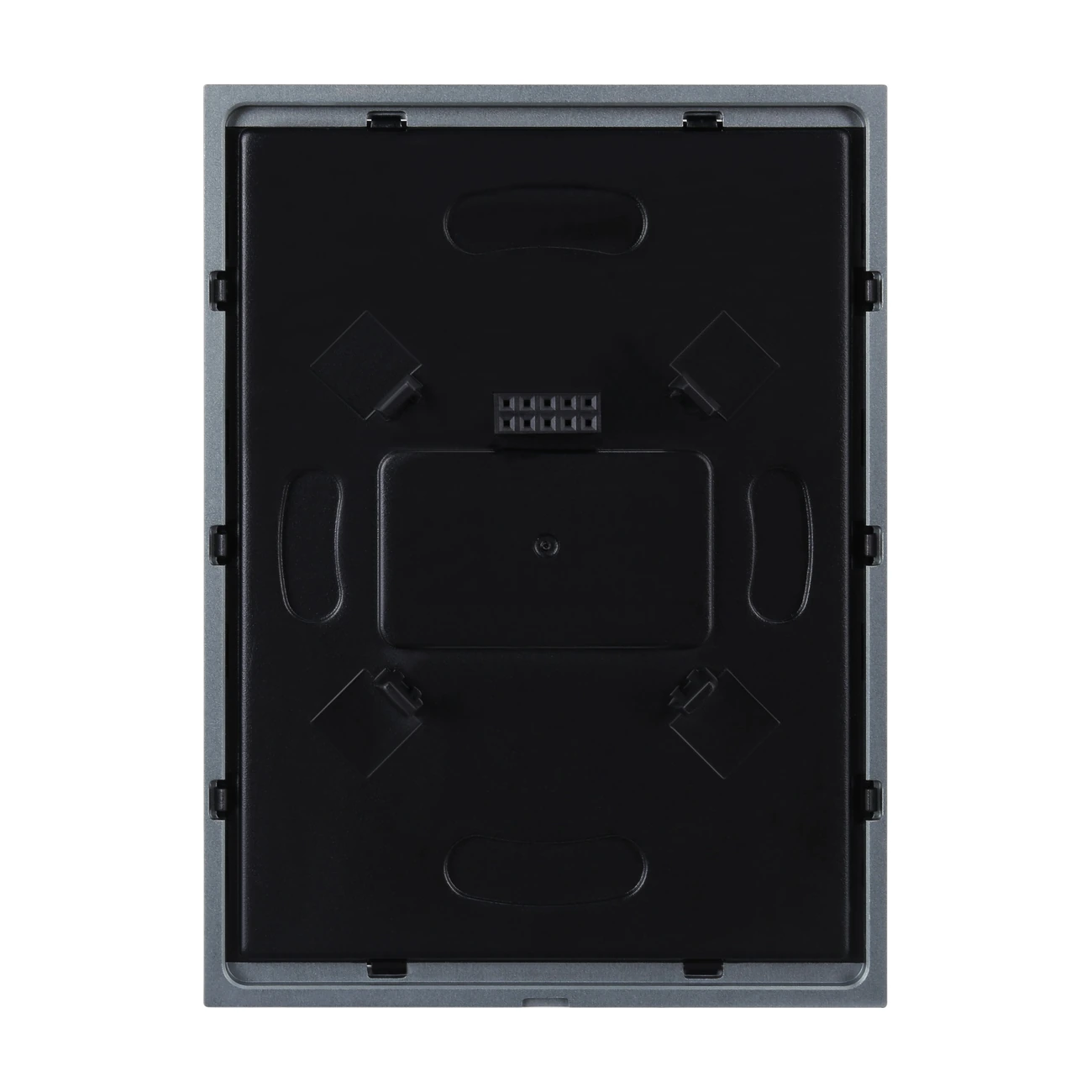

نصب داخل قوطی دیواری

MPTF04.46 برای نصب داخل Wall Box طراحی شده و برای عملکرد باید همراه با Power Interface مربوط به پنل استفاده شود.

Power Interface ابتدا داخل قوطی دیواری ثابت شده و سپس پنل به‌صورت عمودی روی آن قرار می‌گیرد. برای اتصال شبکه Buspro نیز روش سری یا Hand-in-Hand توصیه شده است.

تغییر آدرس پنل

برای ورود به حالت تغییر آدرس، یکی از کلیدها باید حدود ۱۵ ثانیه نگه داشته شود. پس از چشمک‌زدن نور پس‌زمینه کلیدها، آدرس پنل از قسمت Address Management نرم‌افزار HDL Buspro قابل تغییر است.

پس از تنظیم آدرس، با فشردن یکی از کلیدها می‌توان از حالت تنظیم خارج شد.

کاربرد کلید لمسی چهار پل US مدل HDL Prism Lite

MPTF04.46 برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که در آن‌ها به یک پنل چهارکلید با فرم US نیاز است.

چهار کلید قابل برنامه‌ریزی این مدل را می‌توان برای کنترل روشنایی، پرده، اجرای سناریو، موسیقی و سایر فرمان‌های پشتیبانی‌شده تنظیم کرد. همچنین حالت‌های مختلف فشردن کلید امکان تعریف رفتارهای متنوع‌تری را برای هر کلید فراهم می‌کنند.

وجود سنسور دما، سنسور مجاورت و نشانگرهای RGB نیز قابلیت‌های کنترلی پنل را فراتر از یک کلید لمسی معمولی گسترش می‌دهد.

نکات نصب و راه‌اندازی

MPTF04.46 باید داخل قوطی دیواری و همراه با Power Interface مربوط به پنل نصب شود. درجه حفاظت دستگاه IP20 مطابق EN 60529 است.

نصب، سیم‌کشی و راه‌اندازی دستگاه باید توسط فرد متخصص و مطابق الزامات ایمنی و الکتریکی پروژه انجام شود.
