سنسور دما، رطوبت و نور HDL مدل MASTH.2C

سنسور دما و رطوبت HDL مدل MASTH.2C یک سنسور سقفی چندمنظوره برای اندازه‌گیری دما، رطوبت نسبی و روشنایی محیط در ساختمان هوشمند است. این محصول با اتصال مستقیم به شبکه HDL Buspro، اطلاعات سه حسگر داخلی و دو ورودی کنتاکت خشک را برای اجرای سناریوهای کنترلی در اختیار سیستم قرار می‌دهد.

سنسور دما و رطوبت HDL دارای ۲۴ بلوک منطقی با پشتیبانی از روابط AND و OR است. طراحی گرد و نصب سقفی، امکان استفاده از آن را در فضاهای داخلی مسکونی، اداری و تجاری فراهم می‌کند.

ویژگی‌های سنسور دما و رطوبت HDL

اندازه‌گیری دمای محیط

سنسور دما و رطوبت HDL دارای حسگر داخلی دما با محدوده اندازه‌گیری ۲۰- تا ۶۰+ درجه سانتی‌گراد است.

داده دما می‌تواند به‌عنوان یکی از شروط منطق کنترلی استفاده شود؛ برای مثال، فرمانی متناسب با عبور دما از مقدار تعیین‌شده به تجهیزات سازگار ارسال شود.

محدوده اندازه‌گیری حسگر با محدوده دمای کاری خود دستگاه متفاوت است. دمای کاری محصول در جدول فنی ۵- تا ۴۵+ درجه سانتی‌گراد اعلام شده است.

پایش رطوبت نسبی

حسگر رطوبت داخلی، رطوبت نسبی محیط را در محدوده ۲۰ تا ۹۵ درصد اندازه‌گیری می‌کند.

اطلاعات رطوبت را می‌توان همراه با دما و سایر شرایط منطقی برای تعریف فرمان‌های کنترلی استفاده کرد. دقت اندازه‌گیری رطوبت در دیتاشیت ارسالی اعلام نشده است.

سنجش روشنایی محیط

حسگر LUX این مدل، شدت روشنایی را در محدوده صفر تا ۵۰۰۰ لوکس اندازه‌گیری می‌کند.

سنسور دما و رطوبت HDL امکان استفاده از داده روشنایی را در منطق‌های کنترلی فراهم می‌کند؛ برای مثال، اجرای فرمان روشنایی را به مقدار نور موجود در محیط وابسته کرد.

دو ورودی کنتاکت خشک

این محصول دارای دو ورودی کنتاکت خشک است که محل اتصال آن‌ها در نقشه سیم‌کشی صفحه دوم دیتاشیت مشخص شده است.

ورودی‌ها برای دریافت وضعیت تجهیزات و کلیدهای سازگار استفاده می‌شوند. این اتصالات خروجی رله‌ای نیستند و نباید برای تغذیه مستقیم بارهای برقی به کار روند.

ارتباط مستقیم با HDL Buspro

سنسور MASTH.2C از شبکه HDL Buspro پشتیبانی می‌کند و ولتاژ تغذیه آن ۱۲ تا ۳۰ ولت DC است.

جریان مصرفی اعلام‌شده در ولتاژ ۲۴ ولت DC برابر ۲۵ میلی‌آمپر است. برای سیم‌کشی می‌توان از کابل CAT5E یا کابل HDL Buspro/KNX مطابق رنگ‌بندی سازنده استفاده کرد.

روش اتصال توصیه‌شده، سیم‌کشی سری یا Hand-in-Hand است. به‌روزرسانی دستگاه نیز از طریق شبکه HDL Buspro پشتیبانی می‌شود.

منطق‌های کنترلی و سناریوهای هوشمند

سنسور دما و رطوبت HDL دارای ۲۴ بلوک منطقی است و از روابط AND و OR پشتیبانی می‌کند.

این بلوک‌ها می‌توانند شرایط مربوط به حسگرها و ورودی‌ها را ترکیب کرده و فرمان‌های کنترلی متناسب با وضعیت محیط ارسال کنند.

شماره کلیدهای عمومی در محدوده ۲۰۱ تا ۲۴۸ قرار دارد و برای هر منطق، دو شماره کلید عمومی در نظر گرفته شده است.

در دیتاشیت، اهداف کنترلی متنوعی از جمله سناریو، توالی، کلید عمومی، کنترل کانال روشنایی، پرده، پنل، امنیت و پخش موسیقی معرفی شده‌اند. اجرای هر فرمان به وجود تجهیزات مقصد سازگار و پیکربندی صحیح سیستم وابسته است.

این مدل از عملکرد و فرمان‌های امنیتی HDL نیز پشتیبانی می‌کند.

طراحی و نصب سقفی

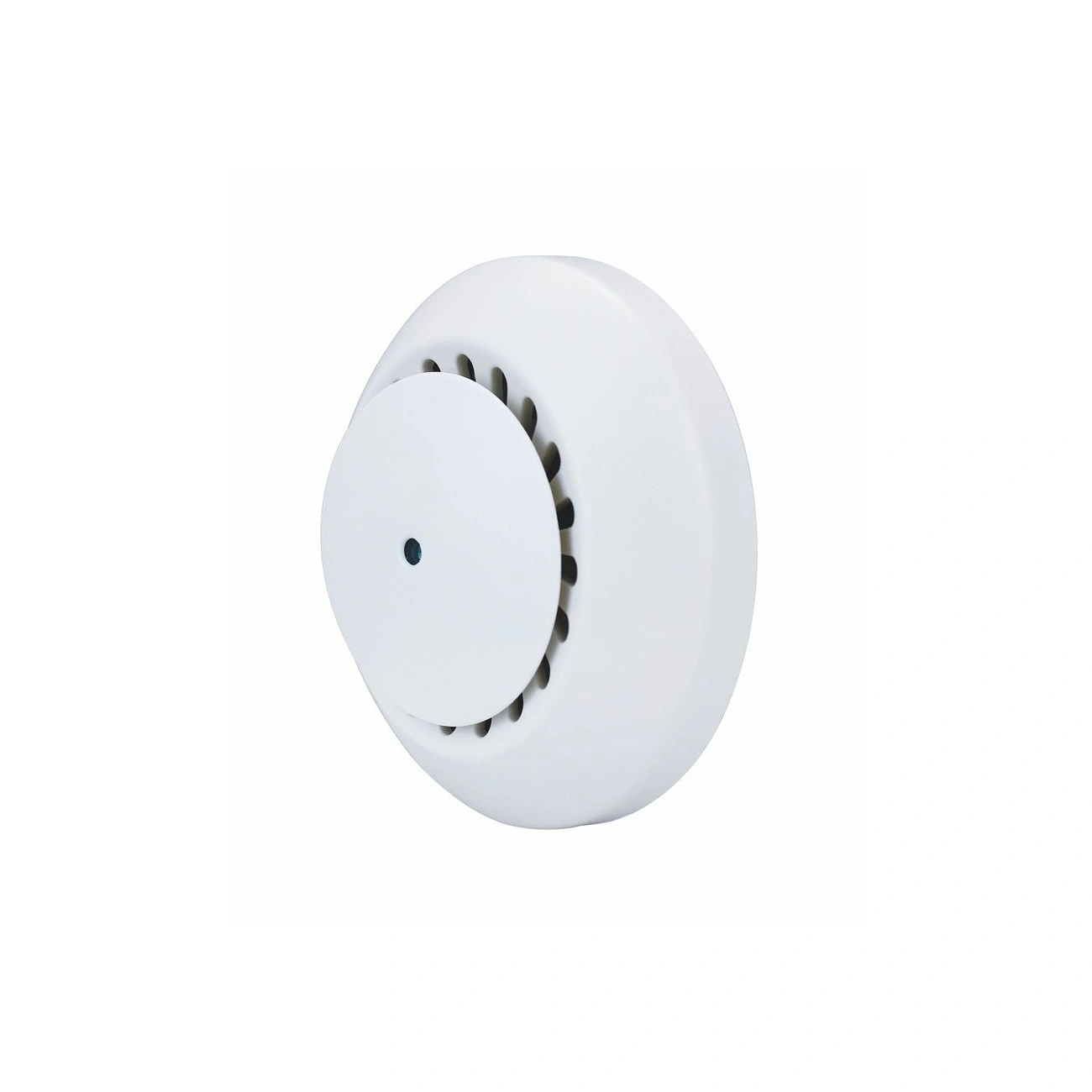

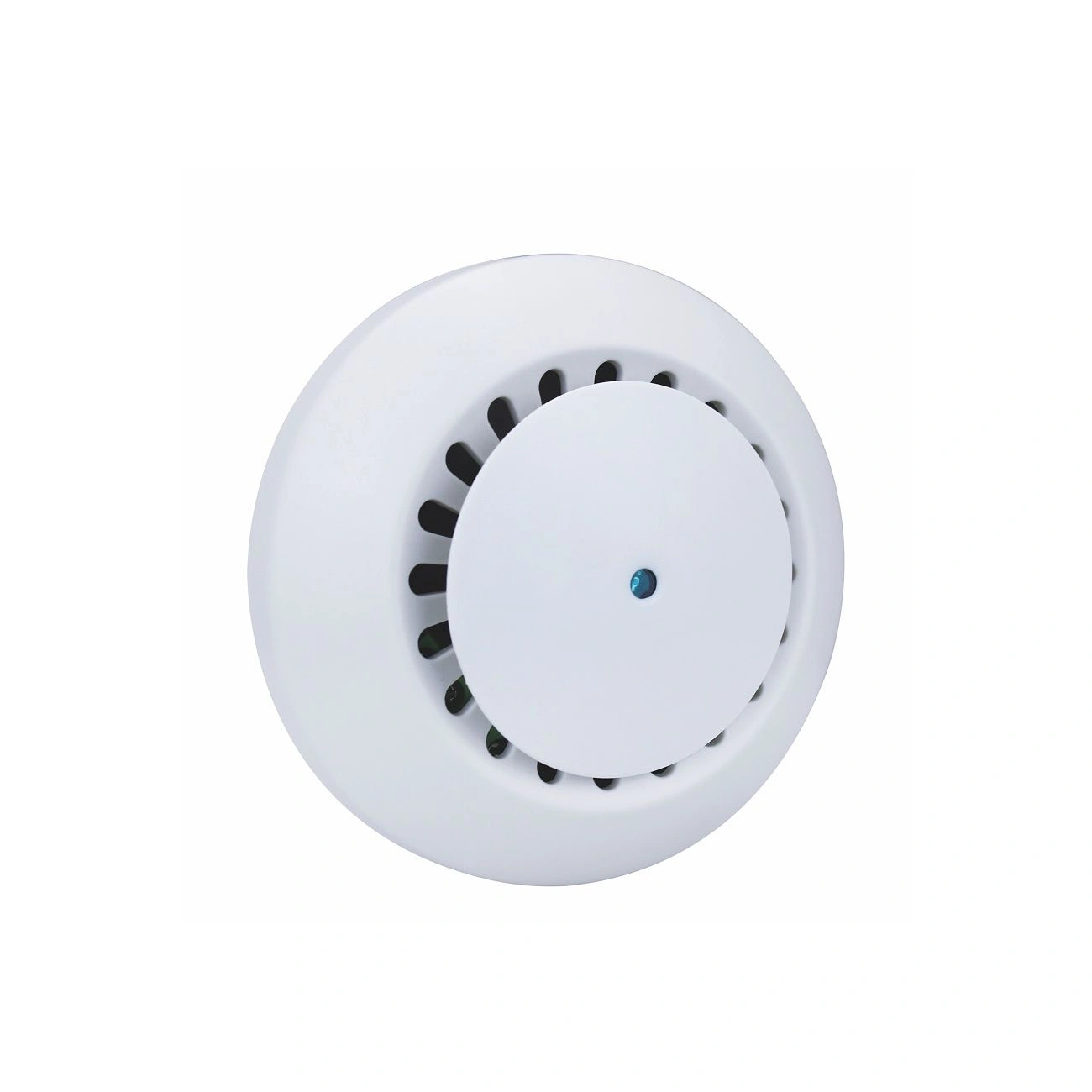

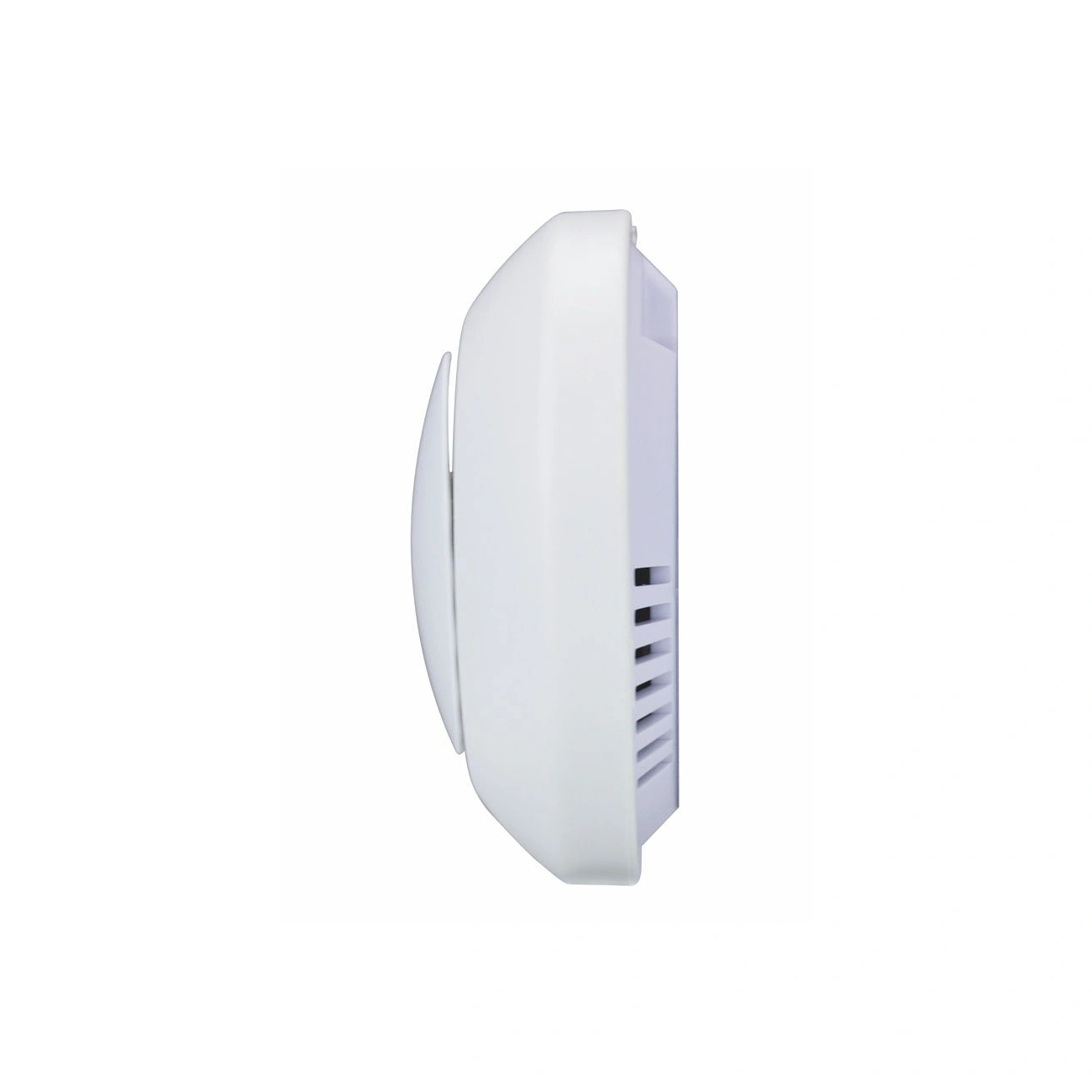

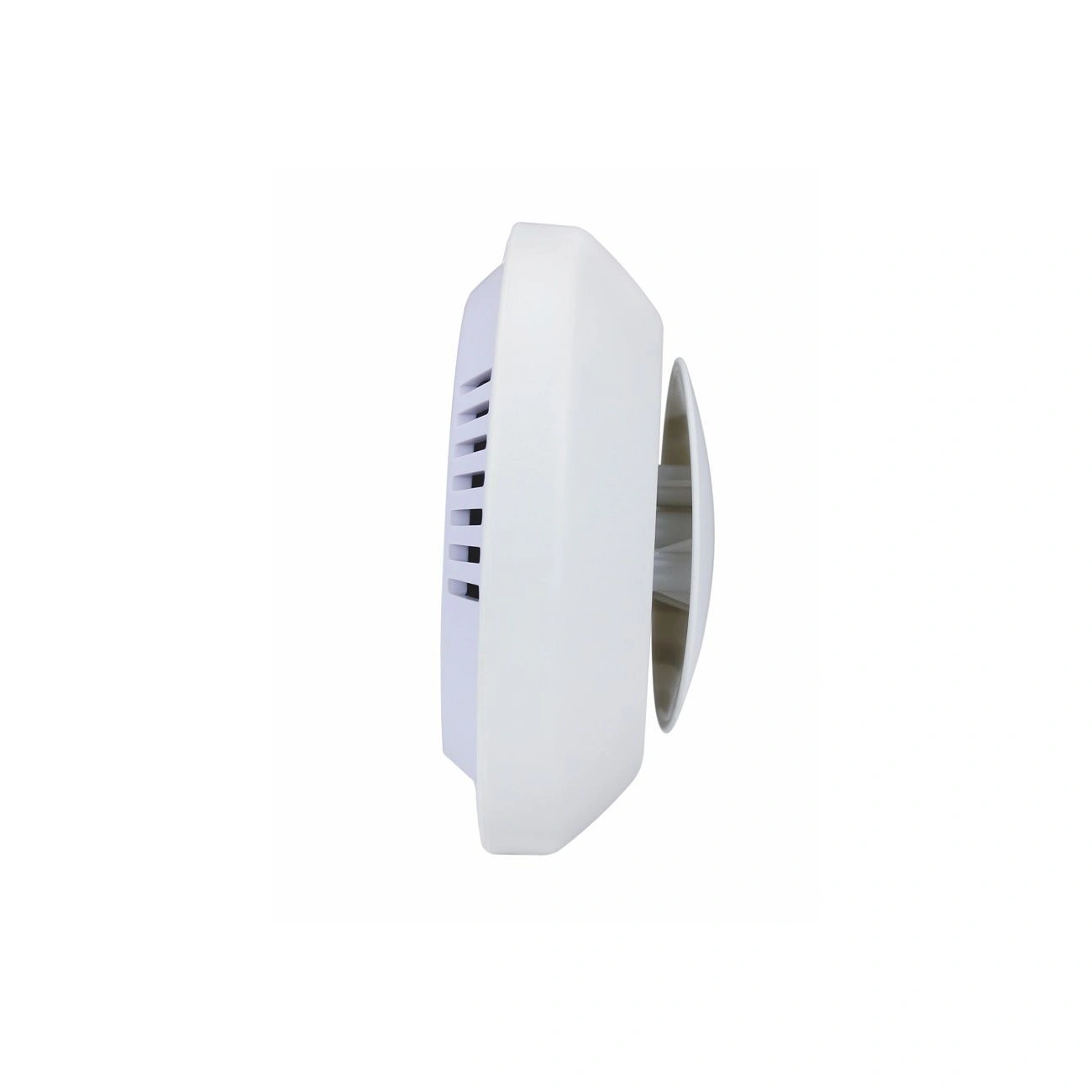

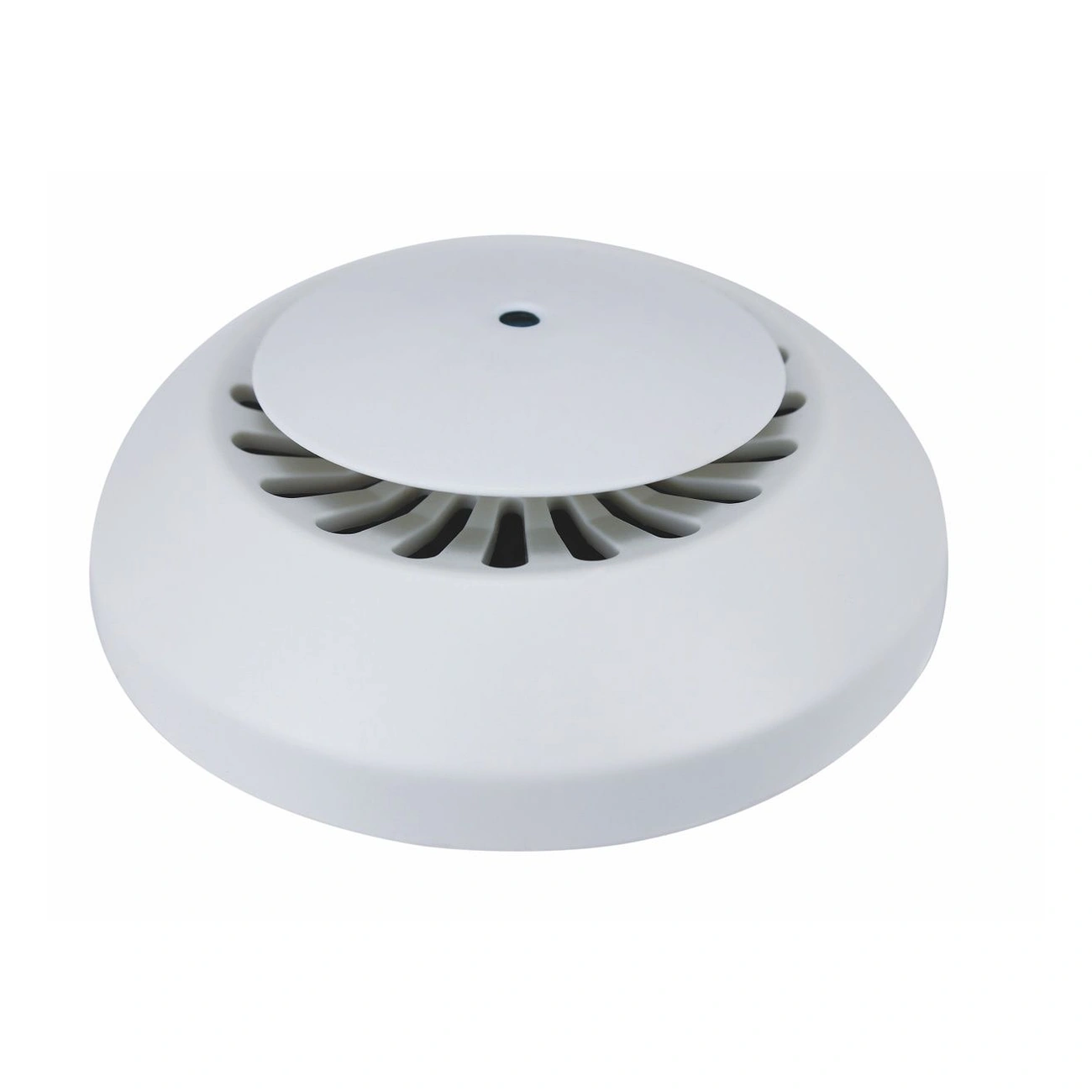

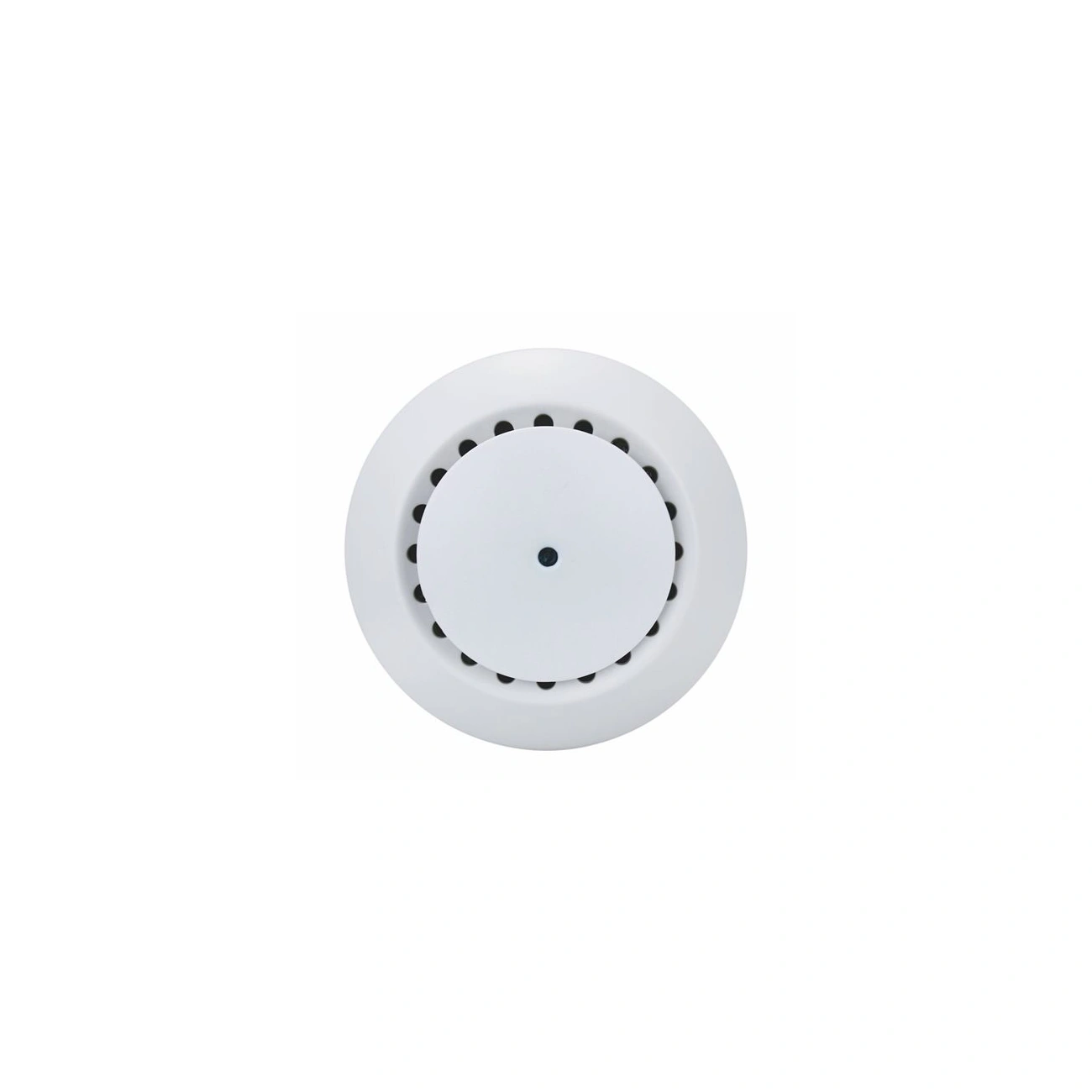

سنسور MASTH.2C دارای بدنه گرد سفید از جنس ABS است. قطر دستگاه ۸۰ میلی‌متر و ضخامت آن ۳۲ میلی‌متر اعلام شده است.

درجه حفاظت IP20 برای این مدل درج شده و نصب آن برای سقف محیط داخلی در نظر گرفته شده است.

طبق نقشه صفحه دوم دیتاشیت، فاصله سوراخ‌های پیچ نصب ۴۴٫۵ میلی‌متر است. محل ترمینال Buspro، دو ورودی کنتاکت خشک و دریچه‌های تهویه نیز در نمای داخلی و پشت دستگاه مشخص شده‌اند.

نشانگر دستگاه هنگام عملکرد صحیح چشمک می‌زند. با نگه داشتن دکمه آن به مدت ۳ ثانیه، امکان خواندن و تغییر آدرس از طریق نرم‌افزار HDL Buspro فراهم می‌شود.

کاربردهای سنسور دما و رطوبت HDL

سنسور دما و رطوبت HDL برای پایش شرایط محیطی و استفاده از اطلاعات دما، رطوبت و روشنایی در پروژه‌های هوشمندسازی ساختمان کاربرد دارد.

با ترکیب داده‌های حسگرها و وضعیت دو ورودی کنتاکت خشک می‌توان سناریوهایی برای تجهیزات سازگار تعریف کرد؛ از جمله فرمان‌های وابسته به دما، رطوبت یا میزان روشنایی محیط.

این محصول یک سنسور پایش محیطی است و در دیتاشیت آن، تشخیص حرکت، کنترل مستقیم بار با خروجی رله یا قابلیت تصفیه هوا اعلام نشده است.
