سنسور کیفیت هوا و نور HDL مدل MASLA.2C

سنسور کیفیت هوا HDL مدل MASLA.2C یک سنسور سقفی چندمنظوره برای پایش کیفیت هوا و اندازه‌گیری روشنایی محیط در ساختمان هوشمند است. این محصول با ترکیب حسگر کیفیت هوا، شاخص جامع کیفیت هوا، حسگر نور و دو ورودی کنتاکت خشک، اطلاعات محیطی را از طریق شبکه HDL Buspro در اختیار سیستم کنترلی قرار می‌دهد.

سنسور کیفیت هوا HDL دارای ۲۴ بلوک منطقی است و امکان تعریف فرمان بر اساس وضعیت کیفیت هوا، میزان روشنایی و ورودی‌های کنترلی را فراهم می‌کند. طراحی گرد و درجه حفاظت IP20، این مدل را برای نصب سقفی در فضاهای داخلی مناسب می‌سازد.

ویژگی‌های سنسور کیفیت هوا HDL

پایش کیفیت هوای محیط

سنسور کیفیت هوا HDL برای شناسایی تغییرات کیفیت هوای محیط طراحی شده است. طبق دیتاشیت، موارد قابل تشخیص شامل دود سیگار، بوی پخت‌وپز و مواد زیر است:

• هیدروژن
• مونوکسید کربن
• اتانول و بخارات الکلی
• ایزوبوتن

این قابلیت برای پایش تغییرات کیفیت هوا و استفاده از نتیجه تشخیص در سناریوهای کنترلی کاربرد دارد.

سازنده محدوده اندازه‌گیری مستقل، دقت یا مقدار ppm برای هر ماده را اعلام نکرده است؛ بنابراین این محصول نباید به‌عنوان دستگاه اندازه‌گیری دقیق غلظت گاز یا آشکارساز ایمنی تأییدشده مونوکسید کربن معرفی شود.

شاخص جامع کیفیت هوا

این مدل علاوه بر حسگر کیفیت هوا، از شاخص جامع کیفیت هوا پشتیبانی می‌کند.

شاخص جامع می‌تواند به‌عنوان یکی از پارامترهای منطقی در سیستم هوشمند استفاده شود. دیتاشیت، فرمول محاسبه و مقیاس عددی این شاخص را مشخص نکرده است.

سنجش روشنایی تا ۵۰۰۰ لوکس

حسگر LUX داخلی، روشنایی محیط را در محدوده صفر تا ۵۰۰۰ لوکس اندازه‌گیری می‌کند.

سنسور کیفیت هوا HDL امکان استفاده از داده روشنایی را در منطق‌های کنترلی فراهم می‌کند؛ برای مثال، اجرای فرمان تجهیزات سازگار را به میزان نور محیط وابسته کرد.

دو ورودی کنتاکت خشک

این محصول دارای دو ورودی کنتاکت خشک است که محل اتصال آن‌ها در نقشه سیم‌کشی صفحه دوم مشخص شده است.

ورودی‌ها برای دریافت وضعیت از کلیدها یا تجهیزات کنترلی سازگار استفاده می‌شوند و خروجی رله‌ای برای تغذیه مستقیم بار نیستند.

منطق‌های کنترلی و سناریوهای هوشمند

سنسور کیفیت هوا HDL دارای ۲۴ بلوک منطقی با پشتیبانی از روابط AND و OR است.

برای هر بلوک منطقی، حداکثر ۷ شرط ورودی و ۲۰ هدف کنترلی قابل تعریف است. شرایط منطقی می‌توانند از داده‌های کیفیت هوا، روشنایی، ورودی‌های کنتاکت خشک و کلیدهای عمومی استفاده کنند.

در مشخصات محصول، دو ورودی کلید عمومی و یک ورودی وضعیت بلوک منطقی نیز معرفی شده‌اند.

این مدل از عملکرد امنیتی HDL در کنار ماژول امنیتی سازگار پشتیبانی می‌کند.

ارتباط مستقیم با HDL Buspro

سنسور MASLA.2C مستقیماً به شبکه HDL Buspro متصل می‌شود و ولتاژ کاری آن ۱۵ تا ۳۰ ولت DC است.

جریان مصرفی اعلام‌شده در ولتاژ ۲۴ ولت DC برابر ۲۵ میلی‌آمپر است. برای سیم‌کشی، کابل CAT5 یا CAT5E معرفی شده و روش اتصال تجهیزات به‌صورت سری یا Hand-in-Hand است.

طبق توصیه سازنده، طول کابل ورودی کنتاکت خشک بهتر است کمتر از ۲۰ متر باشد.

طراحی و نصب سقفی

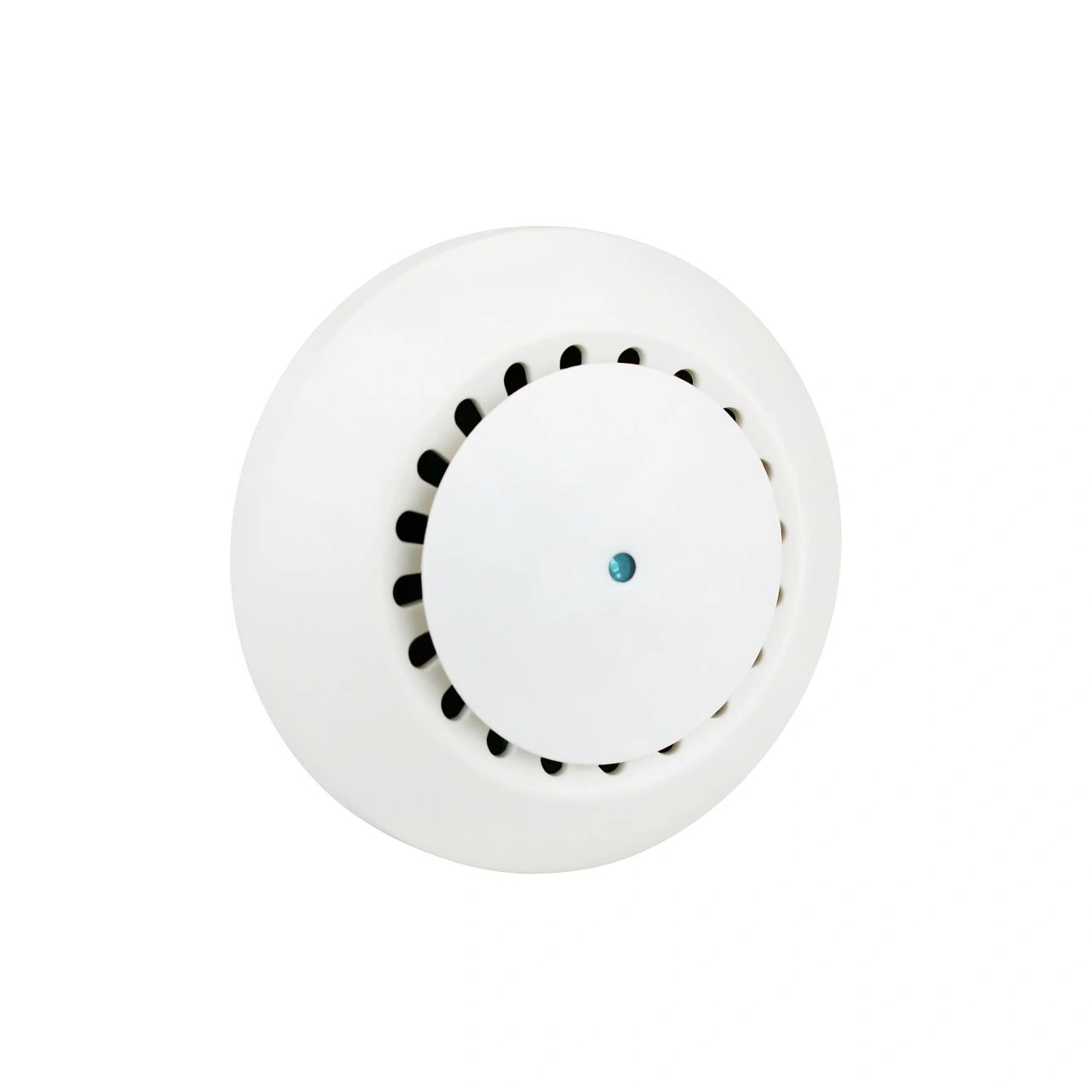

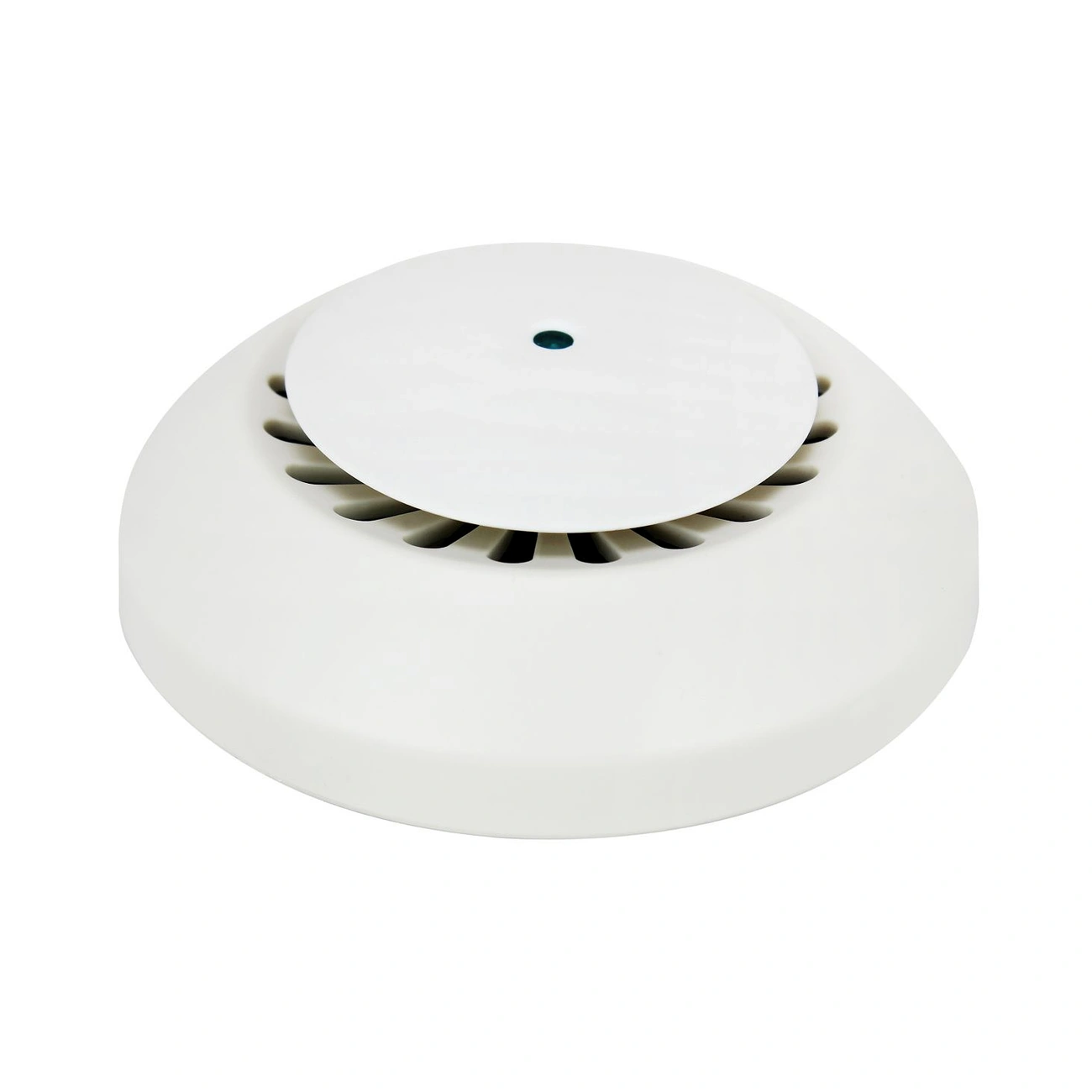

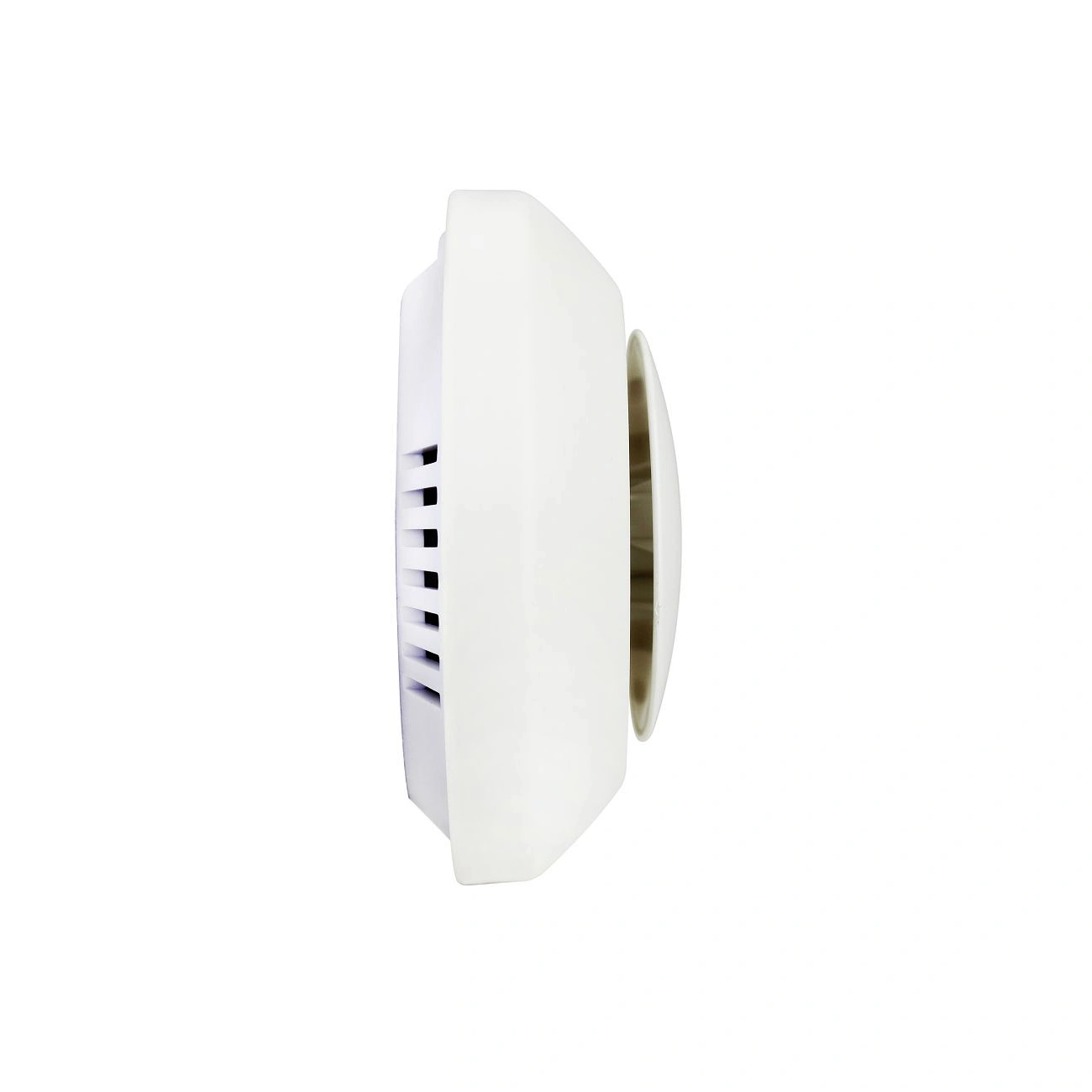

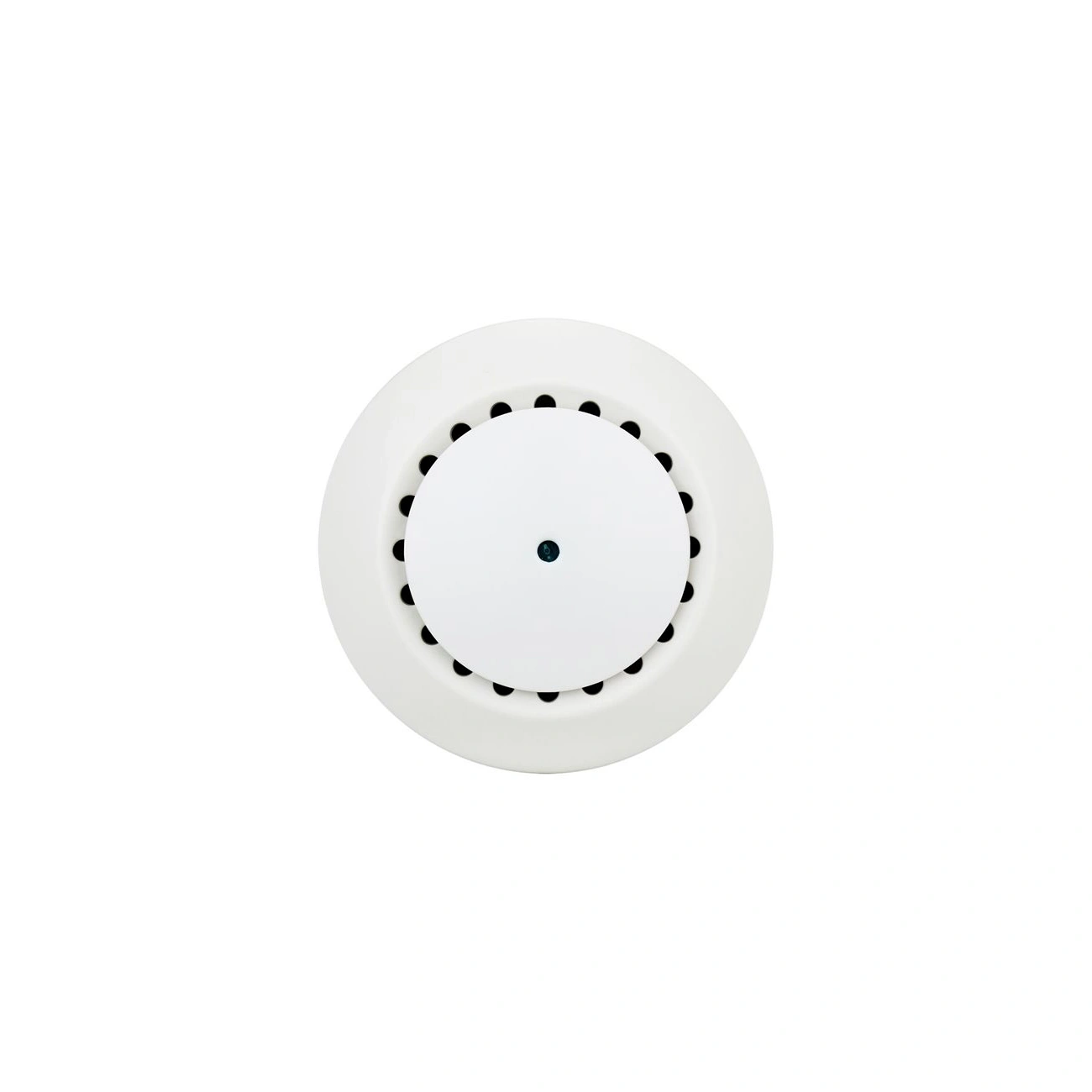

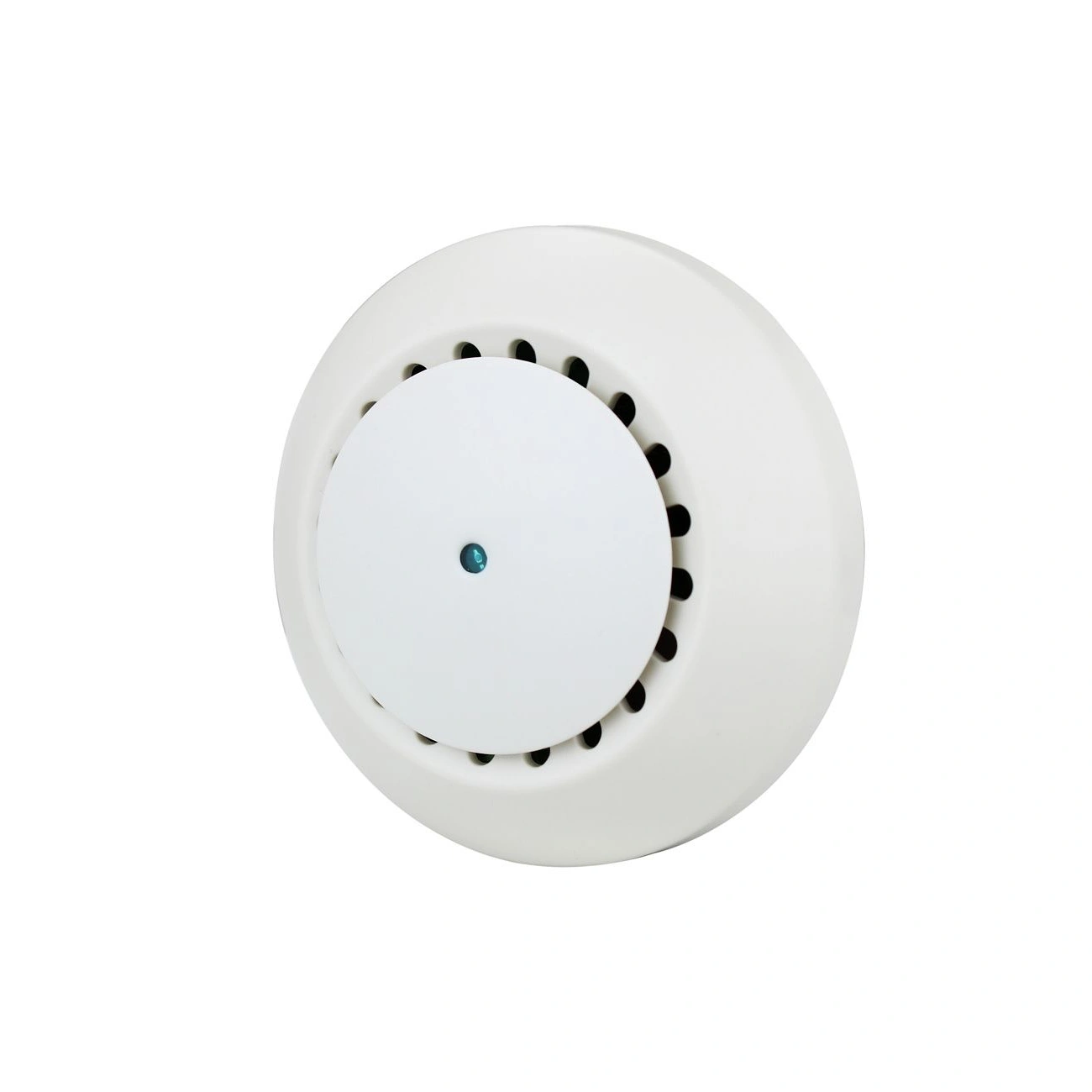

سنسور کیفیت هوا HDL دارای بدنه گرد سفید از جنس ABS با قطر ۸۰ میلی‌متر و ضخامت ۳۲ میلی‌متر است. دریچه‌های اطراف بخش مرکزی، در نمای جلویی دستگاه دیده می‌شوند.

درجه حفاظت IP20 برای این محصول اعلام شده و نصب آن برای سقف فضاهای داخلی در نظر گرفته شده است.

در نقشه صفحه دوم دیتاشیت، فاصله سوراخ‌های نصب ۴۴٫۵ میلی‌متر است. محل اتصال Buspro، دو ورودی کنتاکت خشک، دکمه برنامه‌ریزی و دریچه‌های بدنه نیز مشخص شده‌اند.

نشانگر دستگاه هنگام عملکرد صحیح چشمک می‌زند. با نگه داشتن دکمه برنامه‌ریزی به مدت ۳ ثانیه، امکان خواندن و تغییر آدرس از طریق نرم‌افزار HDL Buspro فراهم می‌شود.

کاربردهای سنسور کیفیت هوا HDL

سنسور کیفیت هوا HDL برای پایش تغییرات کیفیت هوا و روشنایی در پروژه‌های هوشمندسازی مسکونی، اداری و تجاری کاربرد دارد.

با ترکیب اطلاعات حسگرها و وضعیت ورودی‌های کنتاکت خشک می‌توان فرمان‌های کنترلی متناسب با شرایط محیط تعریف کرد. برای مثال، وضعیت کیفیت هوا می‌تواند یکی از شروط ارسال فرمان به تجهیزات تهویه سازگار باشد.

این محصول دستگاه تصفیه هوا نیست و در دیتاشیت آن، اندازه‌گیری مستقل PM2.5، CO2 یا رطوبت اعلام نشده است.
