کلید هوشمند لمسی چهار پل HDL مدل MPT4.48-A

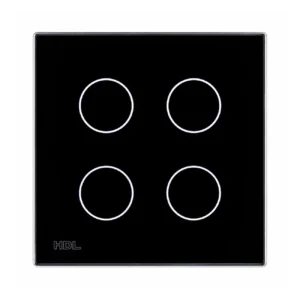

کلید هوشمند چهار پل بزرگ مدل MPT4.48-A

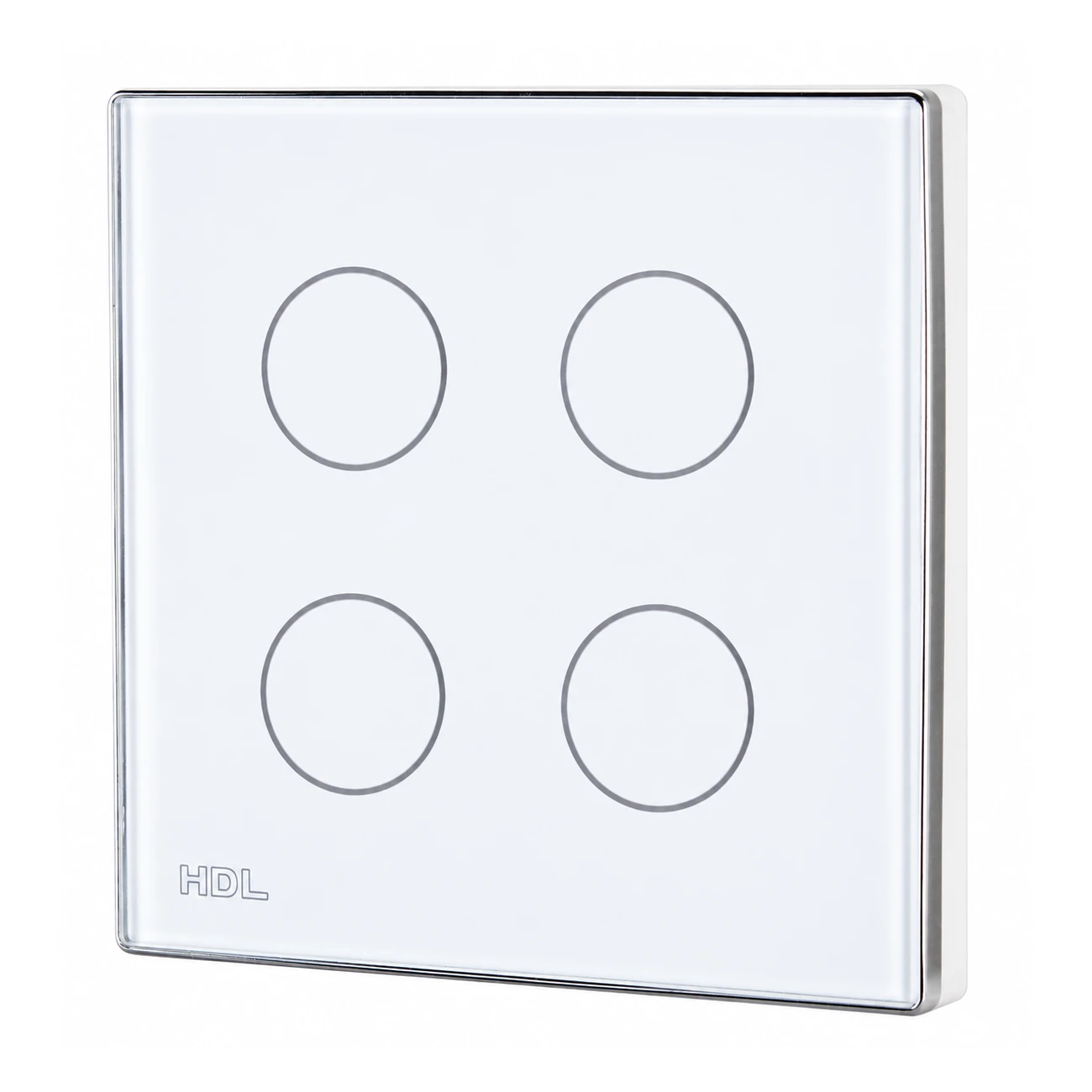

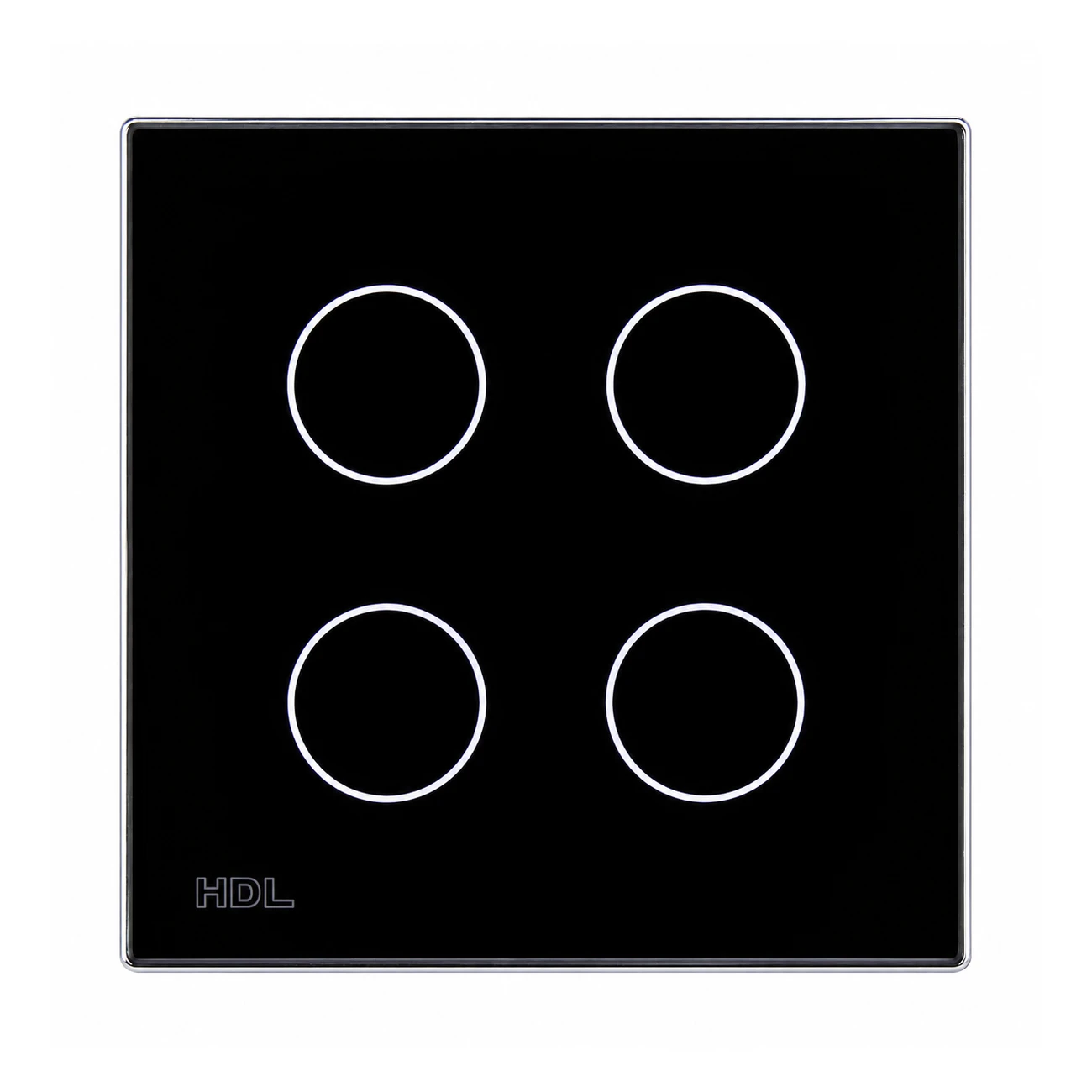

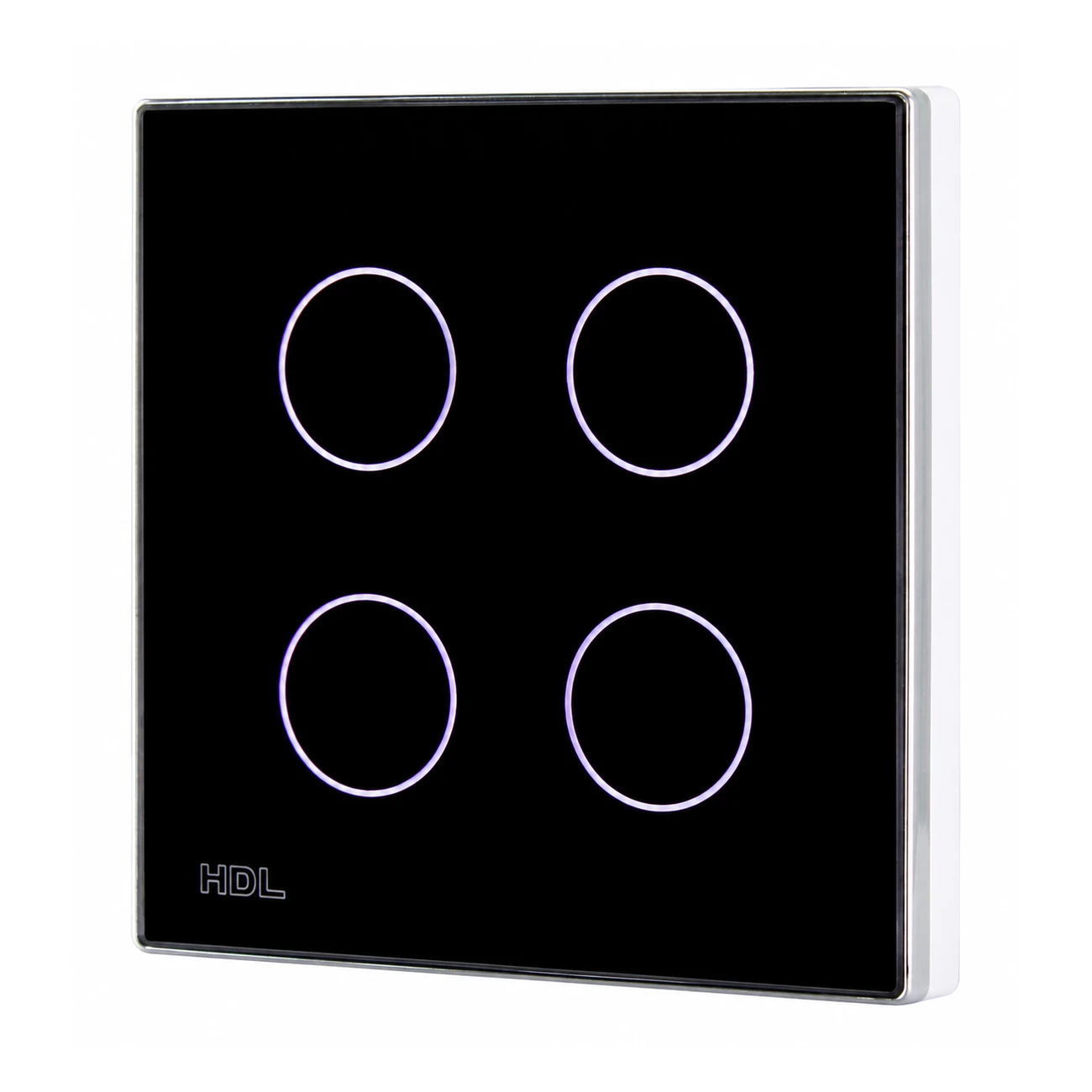

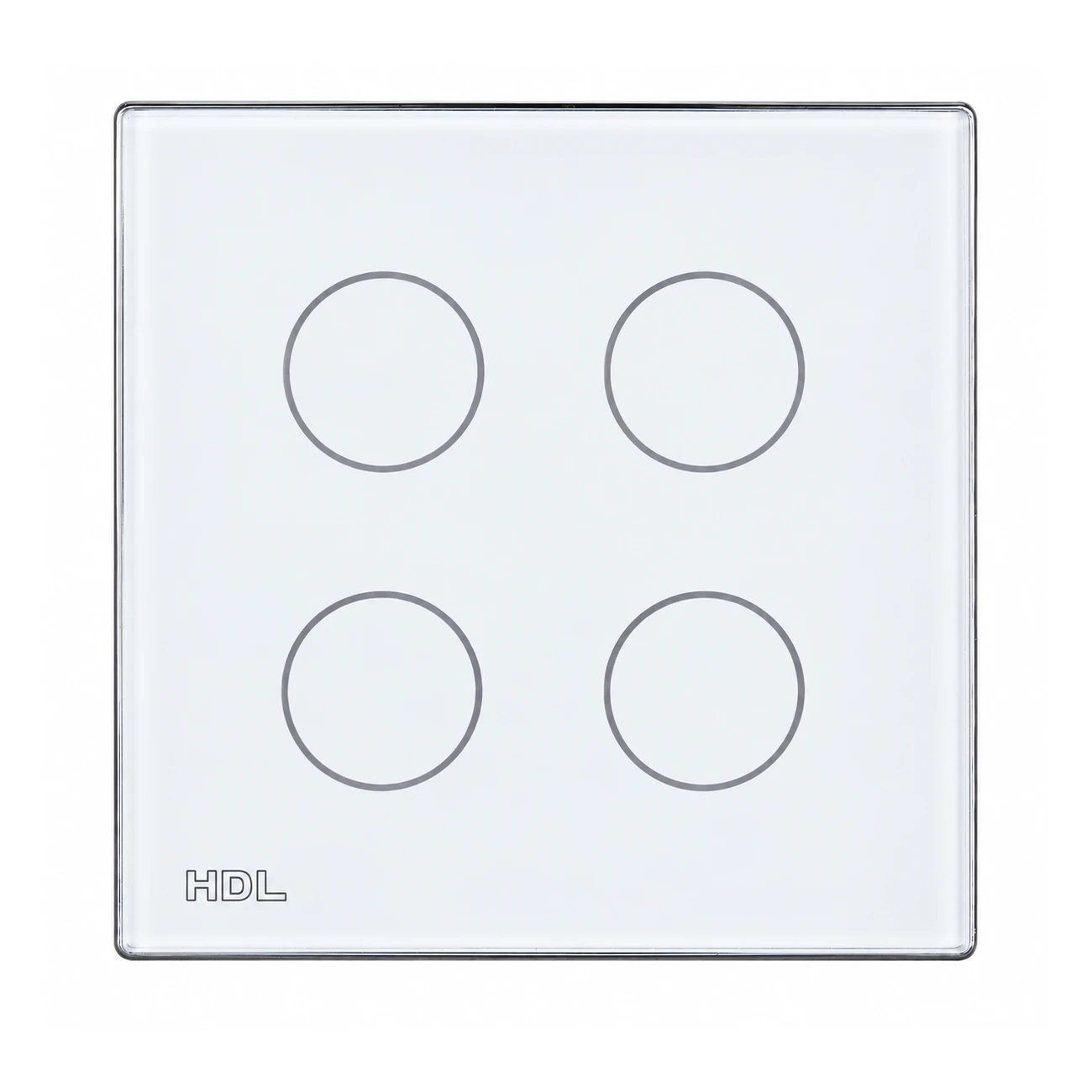

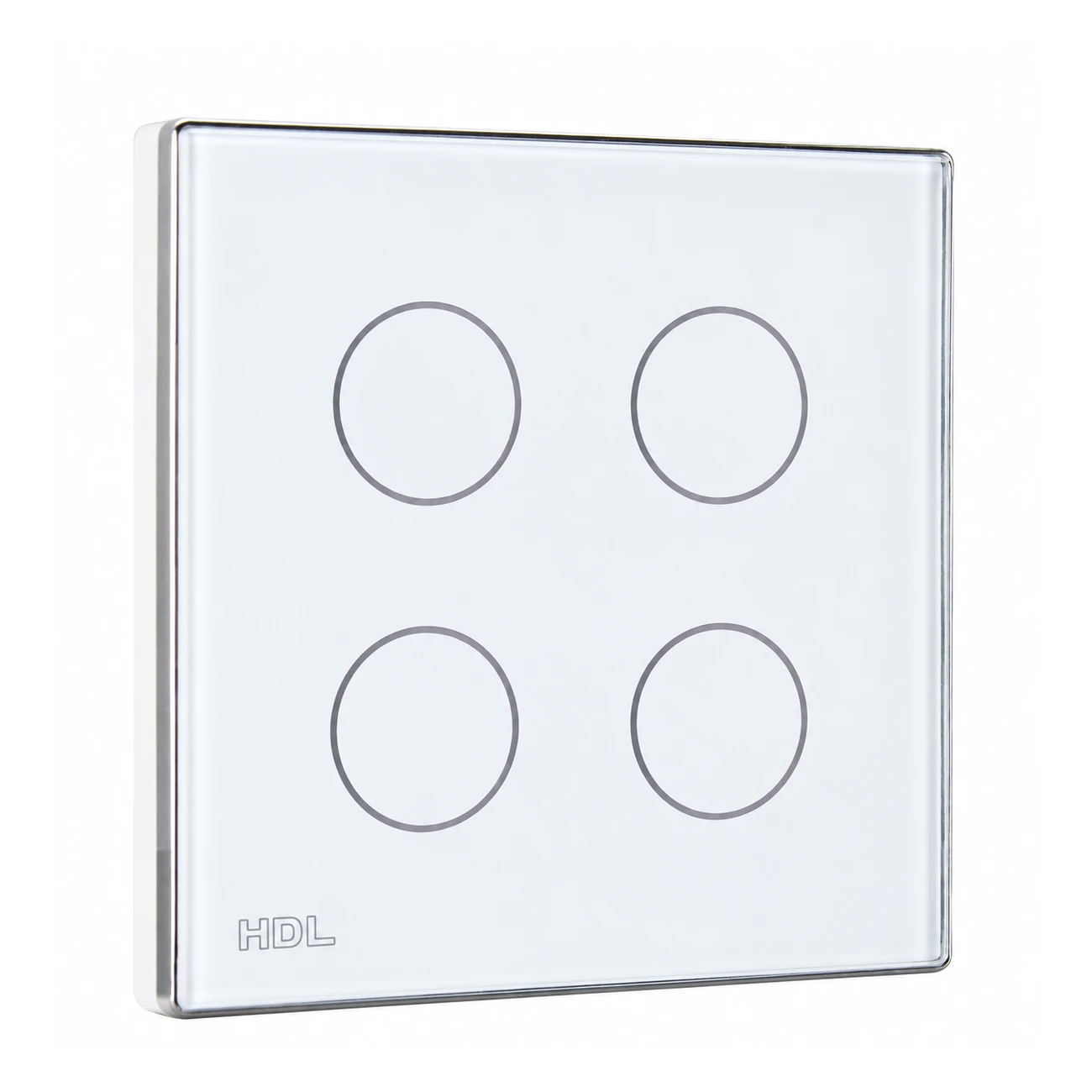

کلید هوشمند لمسی چهار پل HDL مدل MPT4.48-A یک پنل کنترلی دیواری برای سیستم HDL Buspro است که با ۴ کلید لمسی قابل برنامه‌ریزی، امکان کنترل بخش‌های مختلف ساختمان هوشمند را فراهم می‌کند. این مدل برای کنترل روشنایی، دیمر، پرده، اجرای سناریو و سایر فرمان‌های قابل تعریف در سیستم Buspro قابل استفاده است.

طراحی مربعی 86×86 میلی‌متری و نصب در قوطی استاندارد EU، این مدل را برای پروژه‌هایی مناسب می‌کند که به یک پنل لمسی چهار پل با قابلیت برنامه‌ریزی نیاز دارند.

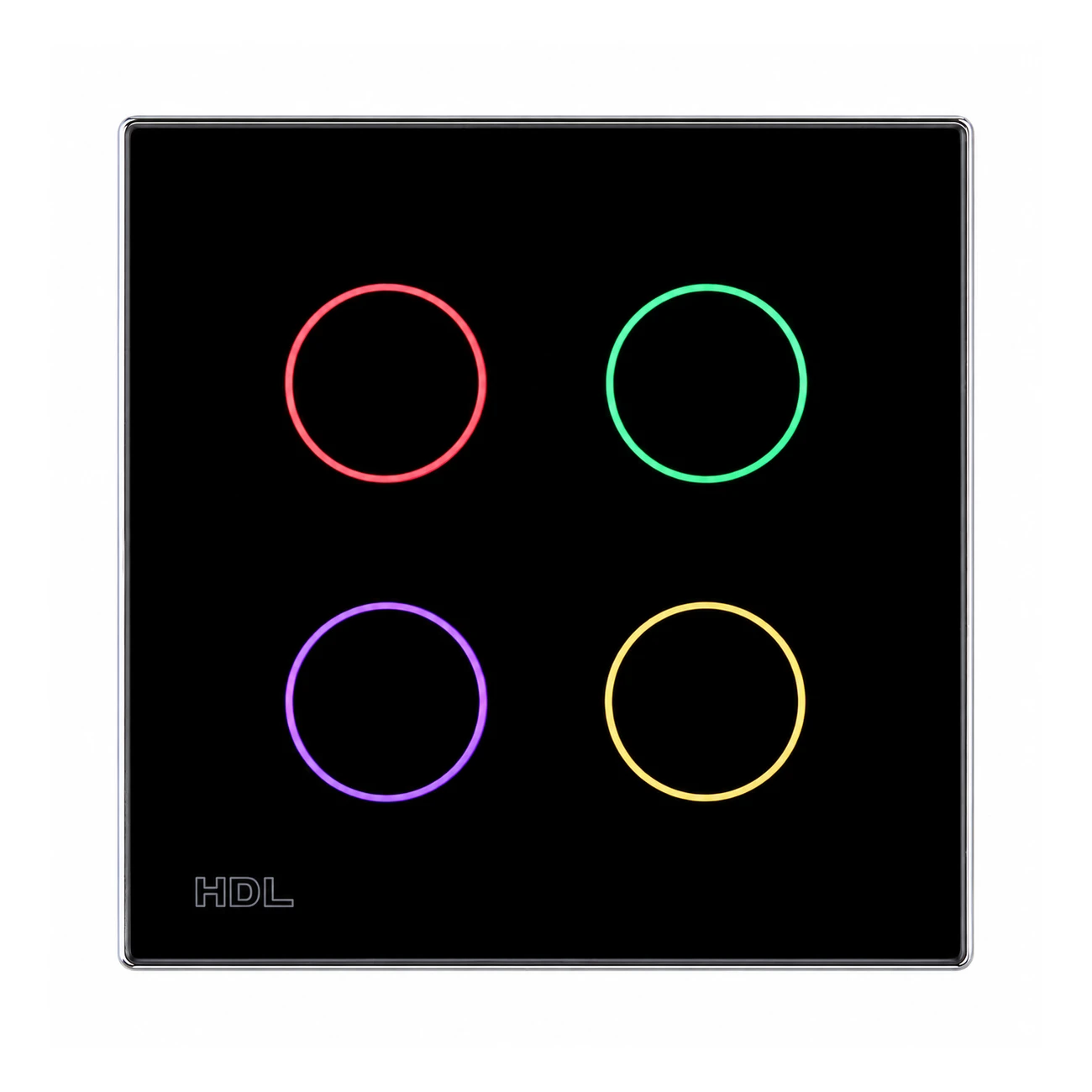

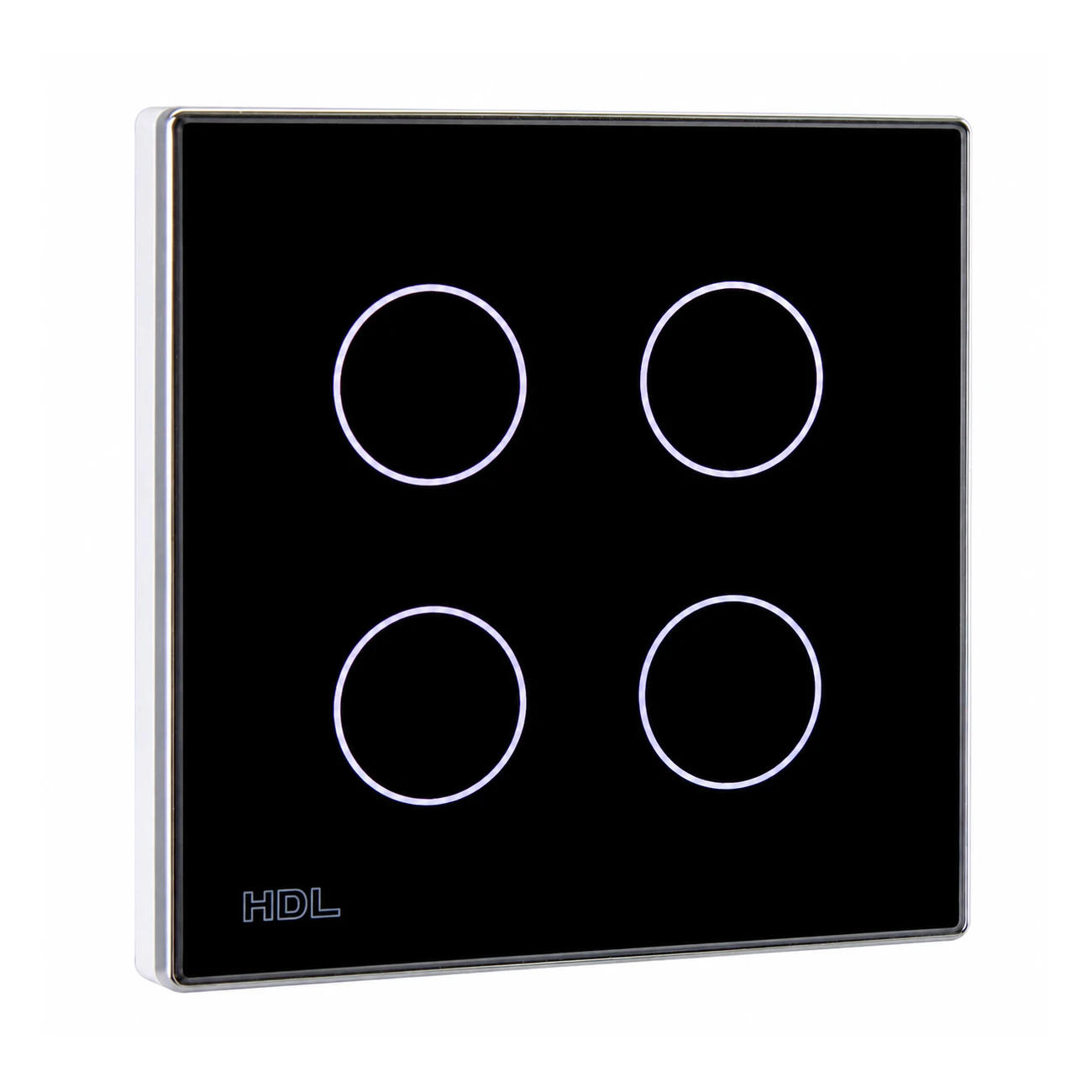

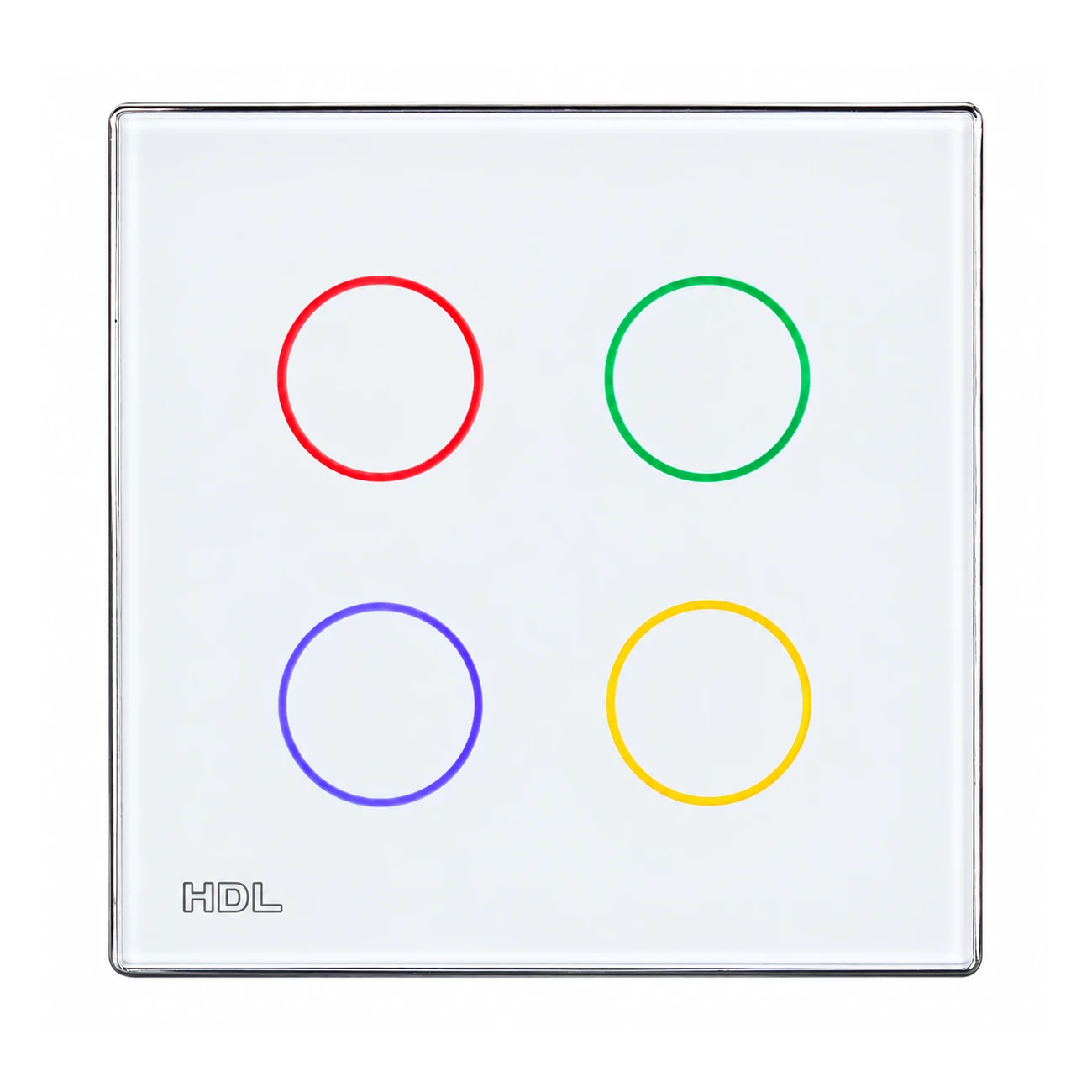

۴ کلید لمسی با نور پس‌زمینه RGB

MPT4.48-A دارای ۴ کلید لمسی با چیدمان دو در دو است. برای هر کلید نور پس‌زمینه RGB در نظر گرفته شده و رنگ آن از طریق نرم‌افزار پیکربندی HDL Buspro قابل تنظیم است.

شدت نور پس‌زمینه نیز قابل تنظیم است و به این ترتیب می‌توان وضعیت نور کلیدها را متناسب با نیاز پروژه تنظیم کرد.

کنترل روشنایی و دیمر

کلیدهای لمسی MPT4.48-A از عملکرد On/Off و Dimming پشتیبانی می‌کنند. بنابراین در صورت تعریف عملکرد مناسب و استفاده از تجهیزات مرتبط در سیستم Buspro، کلیدها می‌توانند برای روشن و خاموش کردن یا کنترل دیمر مورد استفاده قرار گیرند.

قابلیت برنامه‌ریزی کلیدها

برای هر کلید می‌توان حالت عملکرد متناسب با نیاز پروژه تعریف کرد. حالت‌های ذکرشده در دیتاشیت شامل Single On/Off، Single On، Single Off، Combination On، Combination Off، Combination On/Off، Momentary و Short/Long Press هستند.

در نتیجه، چهار کلید این پنل الزاماً به چهار فرمان ساده روشن و خاموش محدود نیستند و می‌توان عملکرد هرکدام را متناسب با طراحی سیستم تعیین کرد.

کنترل سناریو، پرده و تجهیزات هوشمند

MPT4.48-A از مجموعه متنوعی از فرمان‌های کنترلی پشتیبانی می‌کند. Scene، Sequence، Timer، Universal Switch، Single Channel Control، Broadcast Scene، Broadcast Channel، Curtain Control، Panel Control، Security Module و Music Play از جمله مواردی هستند که در دیتاشیت محصول ذکر شده‌اند.

این قابلیت باعث می‌شود کلیدهای پنل علاوه بر روشنایی برای اجرای سناریو، کنترل پرده و سایر عملکردهای سیستم هوشمند نیز برنامه‌ریزی شوند.

ارتباط با HDL Buspro

این کلید برای کار در بستر HDL Buspro طراحی شده است و باید همراه با رابط تغذیه HDL-MPLPI.48-A استفاده شود.

ولتاژ تغذیه دستگاه از طریق این رابط 12 تا 30 ولت DC است و میزان مصرف آن در 24 ولت DC برابر 20 میلی‌آمپر اعلام شده است. اتصال Buspro نیز به روش سری یا Hand-in-Hand انجام می‌شود.

تست ولتاژ Bus و به‌روزرسانی آنلاین

این مدل دارای قابلیت Test Bus Voltage است و از به‌روزرسانی آنلاین از طریق HDL Buspro نیز پشتیبانی می‌کند.

برای تغییر آدرس دستگاه می‌توان یکی از کلیدها را به مدت ۱۵ ثانیه نگه داشت. پس از چشمک‌زدن نور پس‌زمینه کلیدها، آدرس دستگاه از طریق بخش Address Management نرم‌افزار HDL Buspro قابل تغییر است.

طراحی مربعی و نصب در قوطی EU

ابعاد MPT4.48-A برابر 86×86×10.5 میلی‌متر و وزن خالص آن 105 گرم است. بدنه محصول از ترکیب شیشه، ABS، PC و آلومینیوم ساخته شده و درجه حفاظت آن IP20 است.

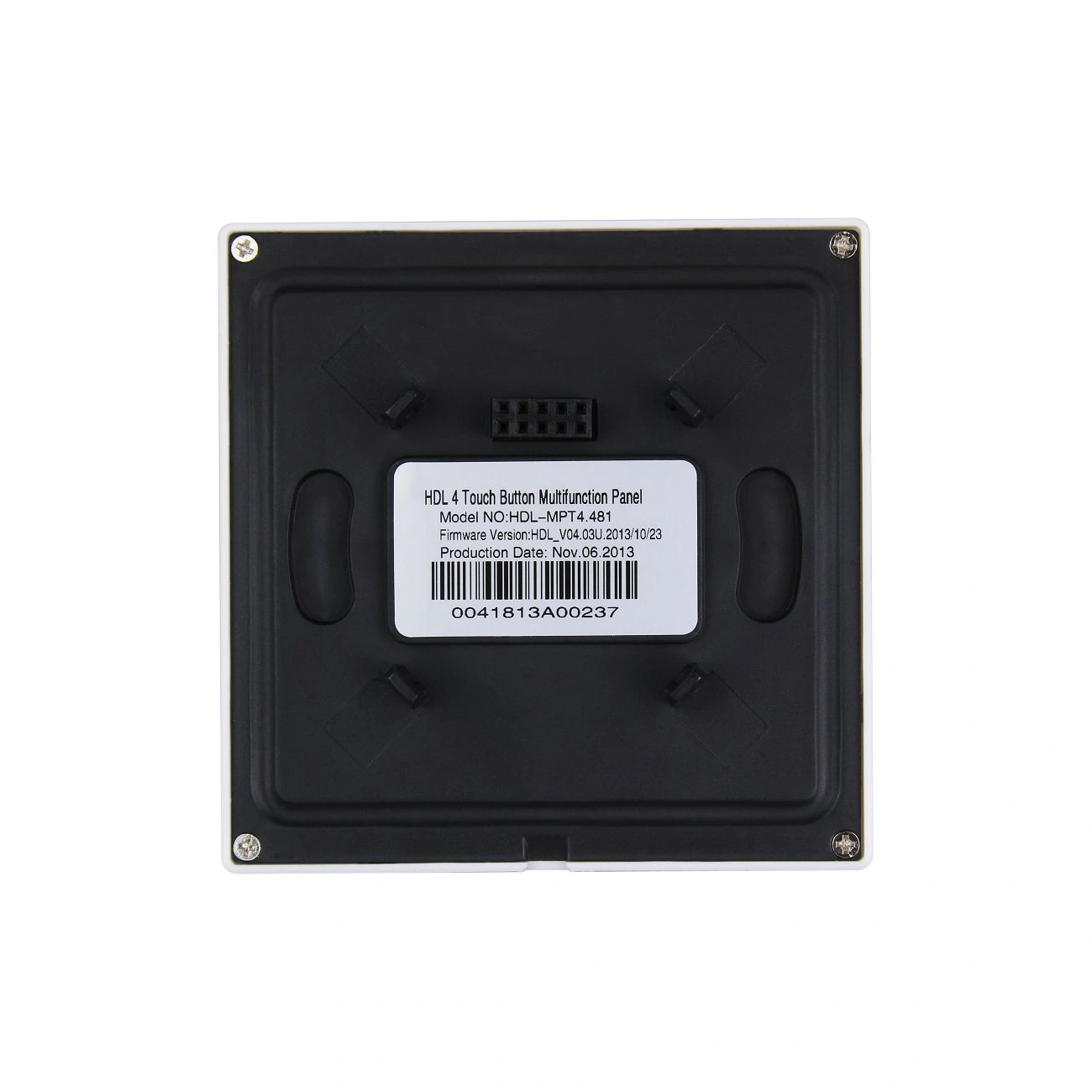

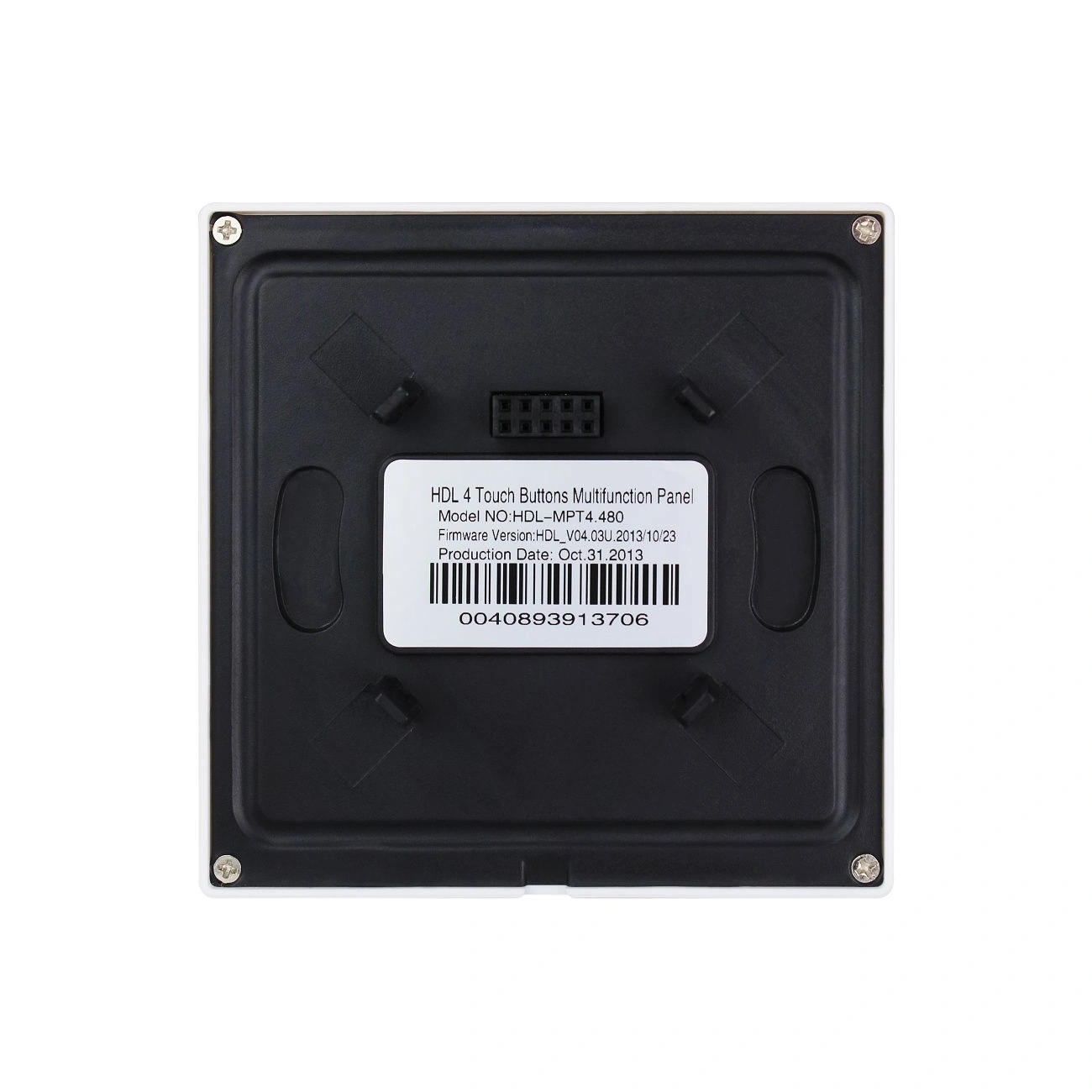

این مدل برای EU Wall Box طراحی شده است. ابتدا رابط تغذیه MPLPI.48-A داخل قوطی نصب می‌شود و سپس پنل روی آن قرار می‌گیرد. طبق دیاگرام صفحه دوم دیتاشیت، اتصال پنل به رابط تغذیه به‌صورت مغناطیسی انجام می‌شود.

کاربرد کلید هوشمند HDL MPT4.48-A

MPT4.48-A برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که به چهار کلید لمسی قابل برنامه‌ریزی روی یک پنل دیواری نیاز دارند. هر کلید می‌تواند متناسب با ساختار پروژه برای روشنایی، دیمر، پرده، اجرای سناریو یا سایر فرمان‌های پشتیبانی‌شده تنظیم شود.

بنابراین «چهار پل» در این محصول به چهار کلید لمسی قابل برنامه‌ریزی اشاره دارد و به معنی محدود بودن کلید به کنترل مستقیم چهار مدار روشنایی نیست.
