کابل هوشمندسازی E-BUS مدل 2x2x0.8 برند OP CABLE

کابل هوشمندسازی E-BUS مدل 2x2x0.8

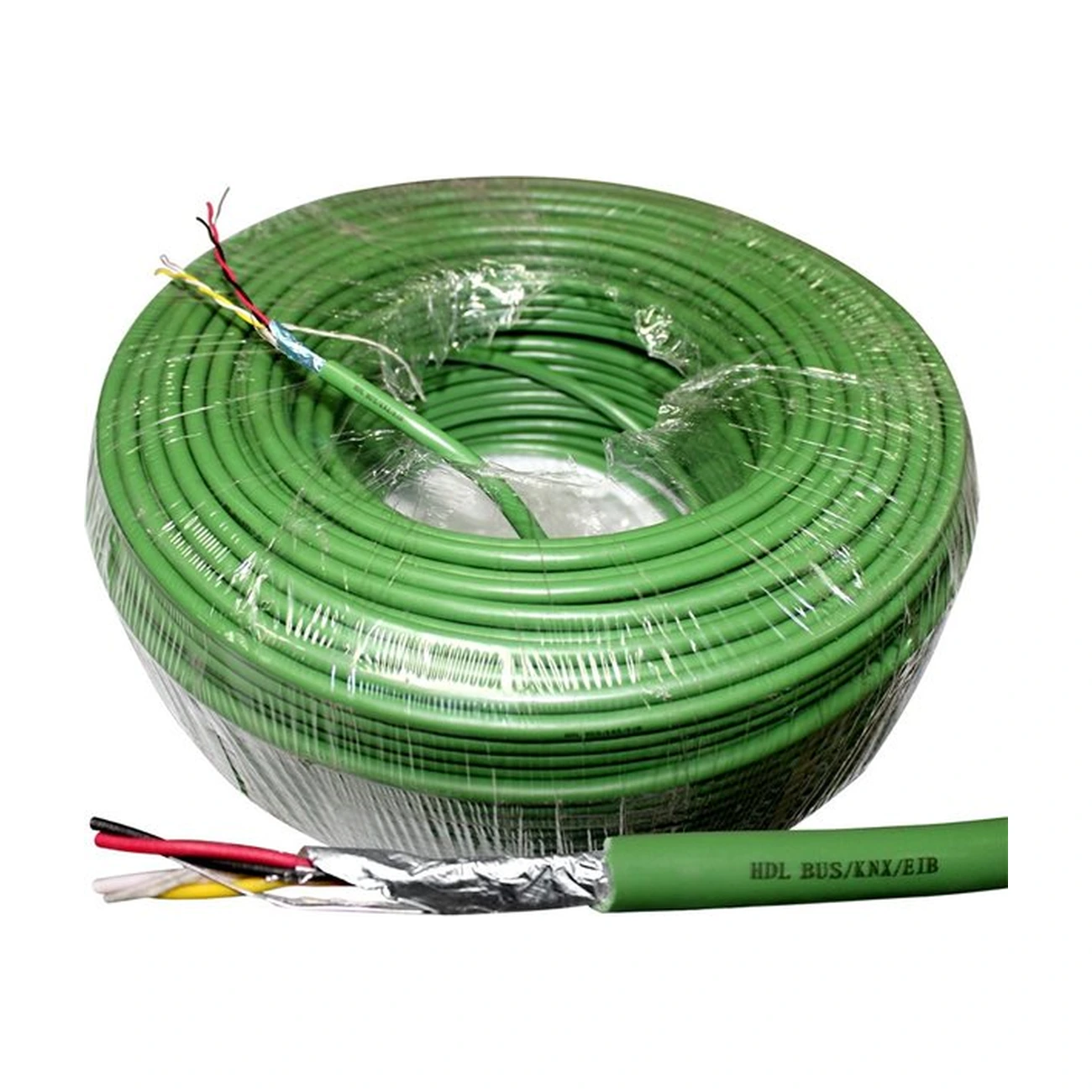

کابل هوشمندسازی E-BUS مدل 2x2x0.8 برند OP CABLE برای انتقال سیگنال‌های Bus در سیستم‌های هوشمند ساختمان طراحی شده است. این کابل از چهار هادی مسی با قطر ۰.۸ میلی‌متر، آرایش چهارتایی تابیده‌شده، شیلد کلی AL/PET و روکش PVC سبز بهره می‌برد و برای ایجاد بستر ارتباطی باس در پروژه‌های اتوماسیون ساختمان قابل استفاده است.

مناسب انتقال سیگنال Bus در ساختمان هوشمند

کاربرد اصلی کابل هوشمندسازی E-BUS انتقال سیگنال‌های Bus برای سیستم‌های هوشمند ساختمان است. ساختار کابل متناسب با انتقال سیگنال در شبکه‌های باس طراحی شده و آن را برای کابل‌کشی زیرساخت سیستم‌های اتوماسیون ساختمان مناسب می‌کند.

چهار هادی مسی ۰.۸ میلی‌متری

این کابل دارای چهار هادی مسی قرمز با قطر ۰.۸ میلی‌متر است. هادی‌ها دارای عایق PVC از نوع TI1 (YI1) بوده و قطر هر رشته پس از عایق‌کاری به ۱.۶ میلی‌متر می‌رسد.

چهار رشته کابل هوشمندسازی E-BUS با طول تاب تقریبی ۸۰ میلی‌متر در کنار یکدیگر قرار گرفته‌اند.

رنگ‌بندی مشخص رشته‌ها

چهار رشته داخلی کابل با رنگ‌های مجزا مشخص شده‌اند:

قرمز RAL 3000، مشکی RAL 9005، سفید RAL 9003 و زرد RAL 1021

این رنگ‌بندی امکان تشخیص رشته‌ها هنگام کابل‌کشی و اتصال تجهیزات را فراهم می‌کند.

ساختار شیلددار

برای کابل یک شیلد کلی AL/PET با ضخامت 9/15 میکرومتر در نظر گرفته شده که به‌صورت هم‌پوشان دور ساختار داخلی کابل پیچیده می‌شود.

همچنین دو رشته مس قلع‌اندود با قطر ۰.۴ میلی‌متر در ساختار کابل وجود دارد.

روکش PVC سبز

روکش بیرونی کابل از PVC نوع TM1 (YM1) ساخته شده و ضخامت آن ۱ میلی‌متر با تلرانس ±۰.۲ میلی‌متر است.

رنگ روکش خارجی سبز و نزدیک به RAL 6018 است؛ بنابراین کابل در زمان اجرا و کابل‌کشی به‌راحتی قابل تشخیص است.

مقاومت در برابر گسترش شعله

کابل E-BUS 2x2x0.8 از نظر رفتار در برابر آتش دارای ویژگی Flame Retardant مطابق EN 60332-1-2 است.

این ویژگی به معنی «نسوز بودن» کابل نیست؛ بلکه مشخص می‌کند کابل از نظر مقاومت در برابر گسترش شعله مطابق استاندارد ذکرشده ارزیابی شده است.

ولتاژ کاری ۳۰۰ ولت

ولتاژ کاری کابل هوشمندسازی E-BUS 300Veff اعلام شده است. ولتاژ تست بین هادی‌ها ۸۰۰ ولت و ولتاژ تست بین هادی و شیلد ۴۰۰۰ ولت است.

مقاومت حلقه هادی نیز 73Ω/km و ظرفیت خازنی نامی در فرکانس 800Hz برابر 100nF/km است.

محدوده دمای کاری

محدوده دمای قابل استفاده کابل هوشمندسازی E-BUS از 25- تا 70+ درجه سانتی‌گراد است.

برای عملیات کابل‌کشی و نصب نیز محدوده دمایی 5- تا 50+ درجه سانتی‌گراد تعیین شده است.

کاربرد کابل E-BUS 2x2x0.8

کابل هوشمندسازی E-BUS برای ایجاد بستر انتقال سیگنال Bus در سیستم‌های هوشمند ساختمان طراحی شده است. چهار رشته مسی با رنگ‌بندی مجزا، ساختار تابیده‌شده و شیلد کلی AL/PET، ساختار اصلی این کابل را تشکیل می‌دهند.

این محصول برای اجرای زیرساخت ارتباطی سیستم‌های هوشمند مبتنی بر Bus قابل استفاده است؛ با این حال، در اطلاعات ارائه‌شده سازگاری اختصاصی با پروتکل یا برند مشخصی مانند HDL Buspro یا KNX ذکر نشده است، بنابراین چنین سازگاری‌ای نباید بدون بررسی فنی پروژه برای آن قطعی در نظر گرفته شود.
