کلید لمسی دو پل HDL Prism Lite مدل MPTF02.48 یک پنل کنترلی دیواری مبتنی بر HDL Buspro است که با دو کلید لمسی قابل برنامه‌ریزی، امکان کنترل روشنایی، پرده، سناریو و سایر فرمان‌های سیستم هوشمند ساختمان را فراهم می‌کند. این مدل به سنسور دما، سنسور مجاورت و نشانگرهای RGB قابل تنظیم مجهز شده و با طراحی مربعی نسخه EU و بدنه شیشه و آلومینیوم، برای استفاده در فضاهای داخلی ساختمان طراحی شده است. HDL-MPTF02(04_06)-48(46)-Prism-…

دو کلید لمسی با قابلیت برنامه‌ریزی

مدل MPTF02.48 دارای دو کلید لمسی قابل برنامه‌ریزی است. عملکرد این کلیدها بر اساس نیاز پروژه قابل تنظیم است و به روشن و خاموش‌کردن دو مدار مشخص محدود نمی‌شود.

برای کلیدها حالت‌های مختلفی مانند Single On/Off، Single On، Single Off، Combination On/Off، Combination On، Combination Off، Double Click، Momentary، Clock و Short/Long Press قابل تعریف است.

این تنوع عملکرد اجازه می‌دهد از دو کلید فیزیکی برای اجرای فرمان‌های متفاوت در سیستم هوشمند استفاده شود.

کنترل روشنایی، پرده و سناریو

کلیدهای MPTF02.48 قابلیت تعریف برای فرمان‌های مختلف سیستم HDL Buspro را دارند. از جمله عملکردهای قابل تنظیم می‌توان به Scene، Universal Switch، Single Channel Adjustment، Broadcast Scene، Broadcast Channel، Curtain Control، Panel Control، Alarm Control، Music Play و General Control اشاره کرد.

بنابراین می‌توان متناسب با نیاز هر فضا، یک کلید را برای روشنایی و کلید دیگر را برای پرده یا اجرای یک سناریو تعریف کرد یا عملکردهای دیگری را برای آن‌ها در نظر گرفت.

سنسور مجاورت داخلی

یکی از قابلیت‌های کاربردی این مدل، سنسور مجاورت یا Proximity Sensor داخلی است. این سنسور می‌تواند نزدیک‌شدن کاربر به پنل را تشخیص دهد.

با فعال‌بودن تنظیمات Energy-saving Mode و Proximity Sensing، هنگام نزدیک‌شدن کاربر، نور پس‌زمینه پنل به‌صورت خودکار فعال می‌شود.

این قابلیت به‌ویژه هنگام استفاده از کلید در محیط‌های کم‌نور، دسترسی به پنل را ساده‌تر می‌کند.

سنسور دمای داخلی

MPTF02.48 علاوه بر سنسور مجاورت، دارای سنسور دمای داخلی است. به این ترتیب پنل می‌تواند علاوه بر اجرای فرمان‌های کنترلی، دمای محیط را نیز در ساختار سیستم هوشمند تشخیص دهد.

وجود این سنسور قابلیت‌های پنل را فراتر از یک کلید لمسی ساده گسترش می‌دهد.

نشانگر RGB قابل تنظیم

برای کلیدهای پنل نشانگر RGB در نظر گرفته شده است. این نشانگرها می‌توانند وضعیت تجهیز کنترل‌شده را نمایش دهند و برای حالت‌های روشن و خاموش، رنگ‌های متفاوت داشته باشند.

رنگ و میزان روشنایی LED نیز قابل تنظیم است؛ بنابراین وضعیت کلیدها می‌تواند متناسب با طراحی و تنظیمات پروژه نمایش داده شود.

بازخورد صوتی هنگام لمس

برای کلیدهای MPTF02.48 امکان تنظیم Sound Effect نیز وجود دارد. در نتیجه پنل می‌تواند هنگام استفاده از کلید، بازخورد صوتی متناسب با تنظیمات تعریف‌شده ارائه دهد.

ترکیب بازخورد صوتی و نشانگر RGB باعث می‌شود کاربر هنگام اجرای فرمان، بازخورد واضح‌تری از پنل دریافت کند.

اجرای سناریوهای هوشمند

یکی از کاربردهای مهم MPTF02.48، اجرای Scene یا سناریوهای تعریف‌شده در سیستم هوشمند است.

به‌جای اینکه یک کلید فقط یک مدار را کنترل کند، می‌توان عملکرد آن را برای اجرای یک سناریوی مشخص برنامه‌ریزی کرد. عملکرد دقیق سناریو به تنظیمات انجام‌شده در پروژه HDL Buspro بستگی دارد.

حالت‌های امنیتی مختلف

این پنل از حالت‌های امنیتی مختلف شامل Vacation، Away، Day، Night و Meeting Guests پشتیبانی می‌کند.

بنابراین می‌توان از کلیدهای پنل در ساختار سناریوها و حالت‌های امنیتی تعریف‌شده در سیستم نیز استفاده کرد.

Simple Programming Mode

مدل MPTF02.48 از Simple Programming Mode پشتیبانی می‌کند. این قابلیت بخشی از امکانات برنامه‌ریزی پنل در سیستم HDL Buspro است.

همچنین امکان Online Upgrade از طریق HDL Buspro برای دستگاه وجود دارد.

ارتباط با HDL Buspro

ارتباط MPTF02.48 از طریق پروتکل HDL Buspro انجام می‌شود. پنل برای اتصال به سیستم از Power Interface مربوط به خود استفاده می‌کند.

ولتاژ کاری دستگاه 12 تا 30 ولت DC است و جریان مصرفی این مدل در ولتاژ 24V DC برابر با 18 میلی‌آمپر اعلام شده است.

برای ترمینال Buspro نیز کابل تک‌رشته با قطر ۰.۶ تا ۰.۸ میلی‌متر در نظر گرفته شده است.

طراحی نسخه EU

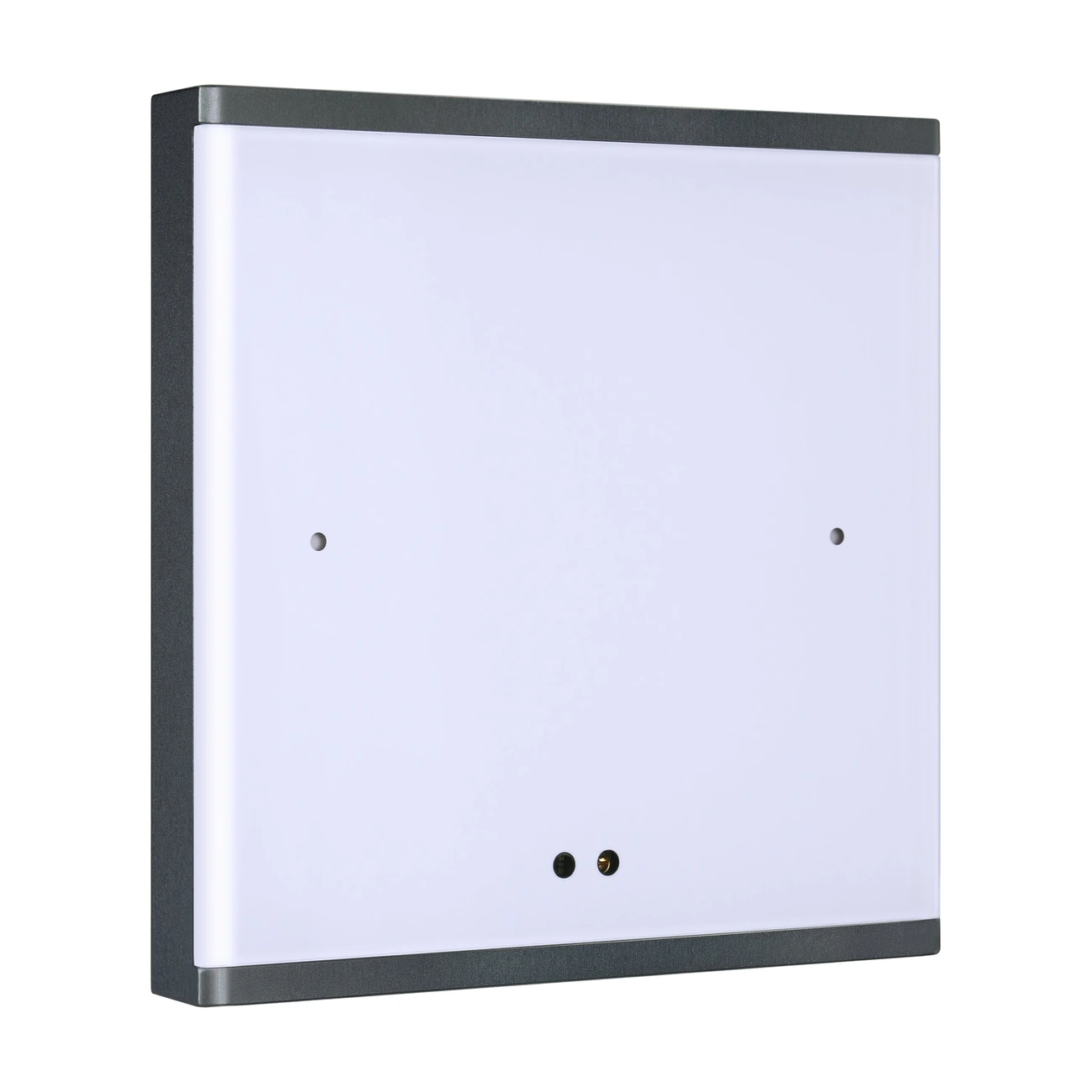

پسوند 48 در MPTF02.48 مربوط به نسخه EU این محصول است. این نسخه با فرم مربعی و ابعاد 86×86×11 میلی‌متر طراحی شده است.

وزن خالص پنل ۱۰۶ گرم بوده و در ساخت بدنه آن از شیشه و آلومینیوم استفاده شده است.

نصب داخل قوطی دیواری

MPTF02.48 برای نصب داخل Wall Box طراحی شده است و باید همراه با Power Interface مخصوص پنل مورد استفاده قرار گیرد.

در فرایند نصب، ابتدا Power Interface داخل قوطی دیواری ثابت می‌شود و سپس پنل روی آن قرار می‌گیرد. برای سیم‌کشی HDL Buspro نیز روش اتصال سری یا Hand-in-Hand توصیه شده است.

تغییر آدرس پنل

برای ورود به حالت تغییر آدرس دستگاه، می‌توان یکی از کلیدها را حدود ۱۵ ثانیه نگه داشت تا نور پس‌زمینه کلیدها شروع به چشمک‌زدن کند.

پس از آن، آدرس پنل از طریق بخش Address Management در نرم‌افزار HDL Buspro قابل تغییر است.

کاربرد کلید لمسی دو پل HDL Prism Lite

MPTF02.48 برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است و در فضاهایی کاربرد دارد که به یک پنل دیواری دوکلید با قابلیت تعریف فرمان‌های مختلف نیاز دارند.

دو کلید این مدل می‌توانند متناسب با ساختار پروژه برای روشنایی، پرده، اجرای سناریو، موسیقی، فرمان‌های عمومی یا سایر عملکردهای پشتیبانی‌شده برنامه‌ریزی شوند.

وجود سنسور دما، سنسور مجاورت، نشانگرهای RGB و حالت‌های مختلف عملکرد کلید نیز امکان تعریف کنترل‌های متنوع را روی یک پنل دوکلید فراهم می‌کند.

نکات نصب و راه‌اندازی

این مدل برای فضای داخلی طراحی شده و درجه حفاظت آن IP20 است. پنل باید همراه با Power Interface مربوط به خود و داخل قوطی دیواری مناسب نصب شود.

نصب و راه‌اندازی تجهیزات Buspro باید توسط فرد متخصص و مطابق الزامات الکتریکی پروژه انجام شود.
