کلید فلزی چهار پل HDL مدل MP4C.48 سری Granite

کلید فلزی چهار پل HDL مدل MP4C.48 سری Granite

کلید فلزی چهار پل HDL Granite مدل MP4C.48 یک پنل کنترلی چندمنظوره مبتنی بر HDL Buspro است که چهار کلید فشاری قابل برنامه‌ریزی را برای کنترل روشنایی، پرده، سناریو، موسیقی و سایر فرمان‌های ساختمان هوشمند در اختیار کاربر قرار می‌دهد. برای هر کلید نور RGB در نظر گرفته شده و رنگ و شدت روشنایی بک‌لایت لیبل و نشانگر کلید از طریق نرم‌افزار HDL Buspro قابل تنظیم است.

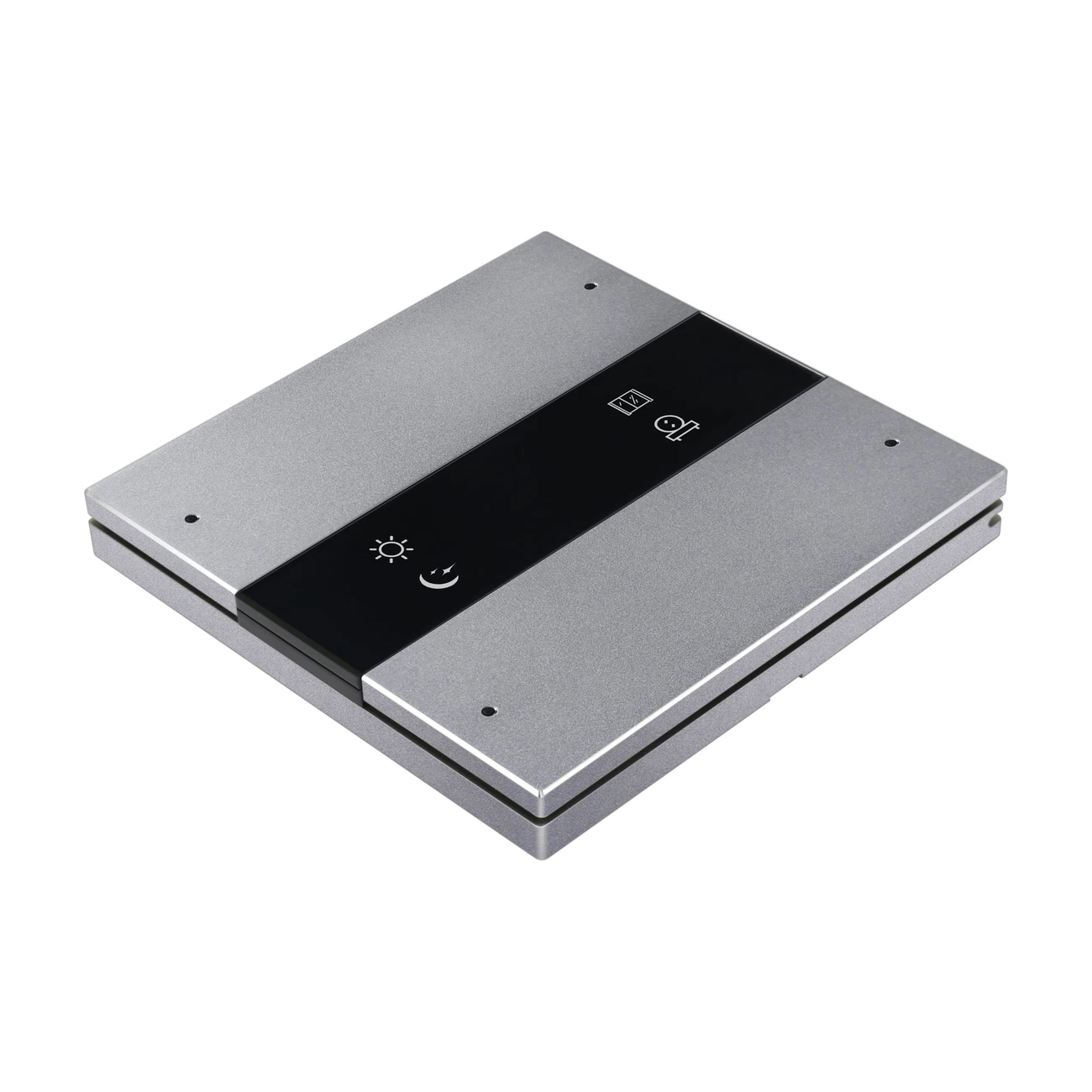

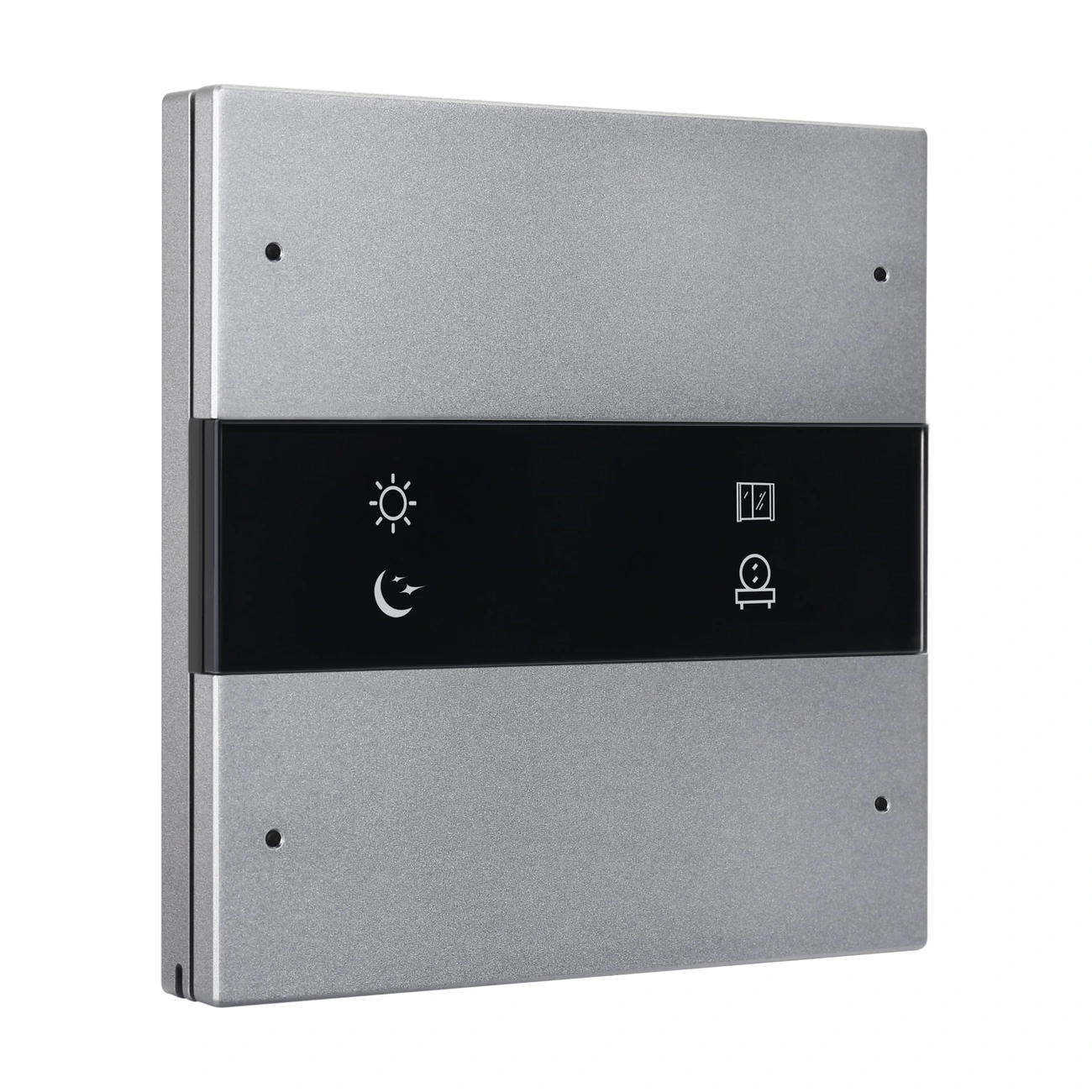

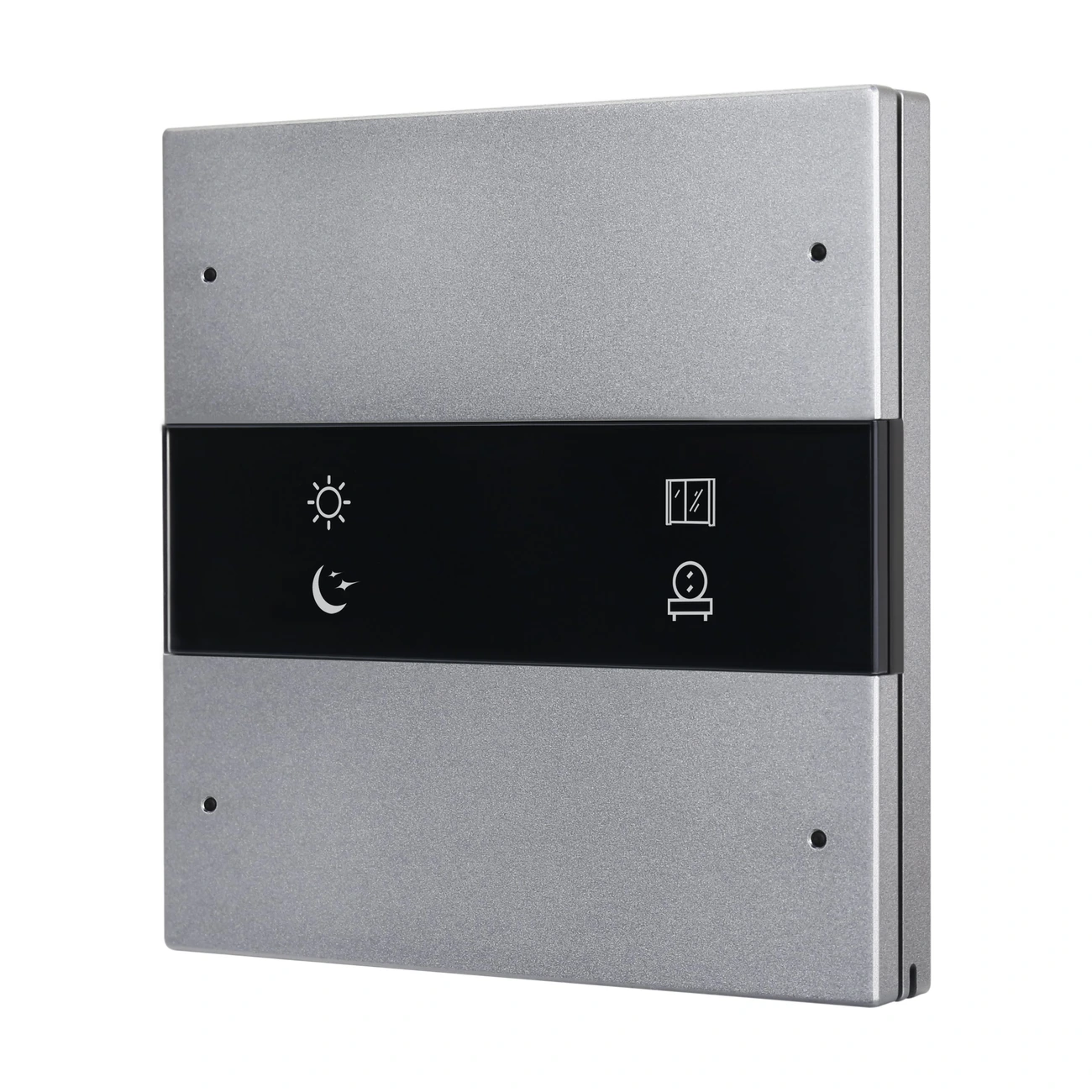

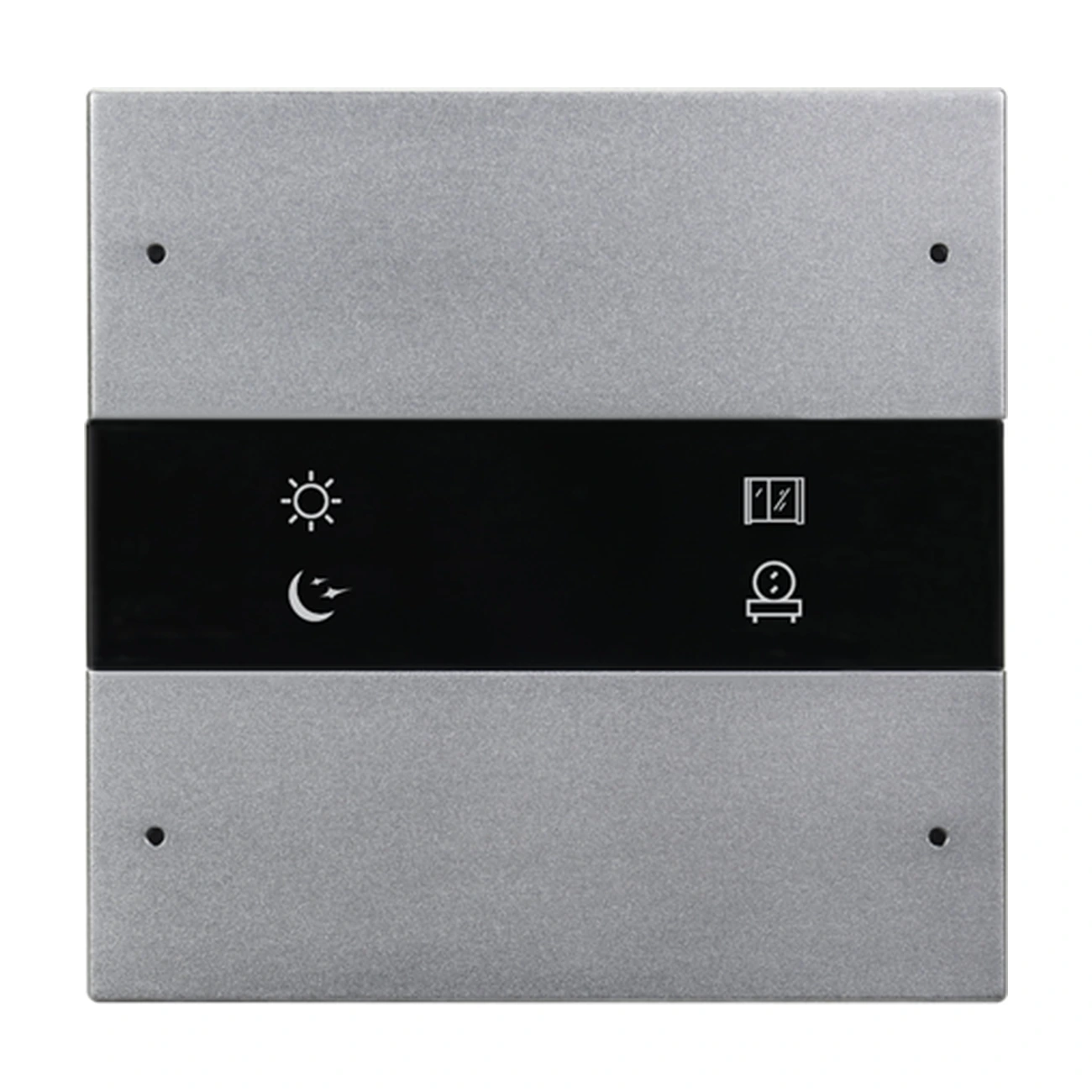

برخلاف مدل‌های لمسی Prism Lite، در MP4C.48 از کلید فشاری فلزی استفاده شده است. تصویر محصول در صفحه اول نیز طراحی مربعی نسخه EU، چهار کلید افقی و محل لیبل‌های قابل شخصی‌سازی را نشان می‌دهد.

چهار کلید فشاری قابل برنامه‌ریزی

HDL MP4C.48 دارای چهار کلید کنترلی است که می‌توان عملکرد آن‌ها را متناسب با نیاز پروژه برنامه‌ریزی کرد.

حالت‌های عملکرد شامل Single On/Off، Single On، Single Off، Combination On، Combination Off، Combination On/Off، Double Click، Momentary و Short/Long Press است.

این قابلیت باعث می‌شود چهار کلید پنل صرفاً به چهار مدار روشنایی محدود نباشند و بتوان برای آن‌ها عملکردهای مختلف سیستم هوشمند تعریف کرد.

کنترل روشنایی، پرده و سناریو

برای کلیدهای MP4C.48 طیف گسترده‌ای از فرمان‌ها قابل تعریف است. موارد پشتیبانی‌شده شامل Scene، Sequence، Timer، Universal Switch، Single Channel Control، Broadcast Scene، Broadcast Channel، Curtain Control، GPRS Control، Panel Control، Security Module، Music Play، Universal Control، DALI Area Dimming، RGB Adjustment و Infrared Control است.

بنابراین بسته به تجهیزات و برنامه‌ریزی پروژه، پنل می‌تواند برای کنترل روشنایی، پرده، اجرای سناریو، موسیقی و دیگر فرمان‌های پشتیبانی‌شده استفاده شود.

کنترل پرده با کلید Granite

وجود Curtain Control در میان انواع فرمان‌های قابل تعریف، امکان استفاده از کلیدهای پنل برای فرمان پرده را فراهم می‌کند.

نکته مهم این است که فایل عدد ثابتی برای «تعداد پرده قابل کنترل توسط MP4C.48» اعلام نکرده است؛ بنابراین نمی‌توان صرفاً از روی چهارکلید بودن پنل، تعداد مشخصی پرده را به‌عنوان ظرفیت قطعی محصول اعلام کرد. عملکرد کلیدها به برنامه‌ریزی و ساختار پروژه Buspro وابسته است.

اجرای سناریو و Sequence

MP4C.48 از Scene و Sequence پشتیبانی می‌کند. در نتیجه می‌توان یک کلید را به‌جای فرمان مستقیم یک مدار، برای فراخوانی سناریو یا فرمان تعریف‌شده در سیستم برنامه‌ریزی کرد.

این ویژگی امکان متمرکزکردن چند فرمان پرکاربرد روی یک پنل چهارکلید را فراهم می‌کند.

کنترل DALI و تنظیم RGB

در فهرست فرمان‌های قابل تعریف برای این پنل، DALI Area Dimming و RGB Adjustment نیز ذکر شده‌اند. همچنین قابلیت Infrared Control در میان انواع کنترل‌های پشتیبانی‌شده وجود دارد.

این موارد قابلیت‌های فرمان‌دهی پنل در ساختار سیستم هستند و نباید به‌عنوان وجود خروجی مستقیم DALI، RGB یا مادون قرمز روی خود MP4C.48 تفسیر شوند.

نور RGB برای هر کلید

یکی از ویژگی‌های شاخص Granite، وجود نور RGB برای هر کلید است. رنگ و میزان روشنایی بک‌لایت لیبل و نشانگر کلید را می‌توان از طریق نرم‌افزار HDL Buspro تنظیم کرد.

به این ترتیب نورپردازی و وضعیت بصری کلیدها می‌تواند بر اساس تنظیمات پروژه شخصی‌سازی شود.

بک‌لایت لیبل قابل تنظیم

در کنار هر کلید، بخش Label Backlight قرار دارد. برای بک‌لایت لیبل می‌توان حالت Normal و Sleep تعریف کرد و رنگ و شدت روشنایی آن نیز توسط کاربر قابل تنظیم است.

خود لیبل‌ها نیز در تصویر و دیاگرام صفحه اول به‌عنوان Customizable Label مشخص شده‌اند.

نشانگر وضعیت کلید

هر کلید دارای Button Indicator است که برای نمایش وضعیت هدف کنترل‌شده استفاده می‌شود. رنگ و شدت روشنایی این نشانگر نیز قابل تنظیم است.

در نتیجه بک‌لایت لیبل و نشانگر وضعیت دو بخش قابل تنظیم در سیستم نورپردازی پنل هستند.

سنسور دمای داخلی

MP4C.48 دارای سنسور دمای داخلی است و می‌تواند اطلاعات دمای محیط را به‌صورت خودکار دریافت کند.

این ویژگی باعث می‌شود پنل علاوه بر اجرای فرمان‌های کنترلی، اطلاعات دما را نیز در ساختار سیستم Buspro در اختیار داشته باشد.

قابلیت تست ولتاژ باس

یکی دیگر از قابلیت‌های این پنل Test Bus Voltage است که در فهرست امکانات دستگاه ذکر شده است.

قفل و بازکردن پنل

برای جلوگیری از عملکرد ناخواسته کلیدها، امکان قفل و بازکردن پنل وجود دارد. در مدل MP4C.48 با نگه‌داشتن هم‌زمان کلیدهای A1 و A4 به مدت حدود ۲ ثانیه، پنل قفل یا از حالت قفل خارج می‌شود.

ارتقای آنلاین و دستی

MP4C.48 از Online Upgrade از طریق HDL Buspro پشتیبانی می‌کند.

برای ورود به حالت ارتقای دستی نیز هنگام روشن‌شدن پنل می‌توان دو کلید پایینی A3 و A4 را به‌صورت هم‌زمان فشار داد.

تغییر آدرس پنل

برای ورود به حالت تغییر آدرس، کافی است یکی از کلیدها حدود ۱۵ ثانیه نگه داشته شود. پس از چشمک‌زدن بک‌لایت‌ها، آدرس دستگاه از قسمت Address Management → Address Modify در نرم‌افزار HDL Buspro قابل تغییر است.

ارتباط HDL Buspro

MP4C.48 از پروتکل HDL Buspro استفاده می‌کند و ولتاژ کاری آن 12 تا 30 ولت DC است. مصرف جریان دستگاه در 24V DC برابر با 13mA اعلام شده است.

برای ترمینال Buspro نیز کابل تک‌رشته با قطر ۰.۶ تا ۰.۸ میلی‌متر مشخص شده است.

طراحی مربعی نسخه EU

MP4C.48 نسخه EU این خانواده است و ابعاد آن 86×86×11 میلی‌متر است. وزن خالص دستگاه نیز ۱۰۹ گرم اعلام شده است.

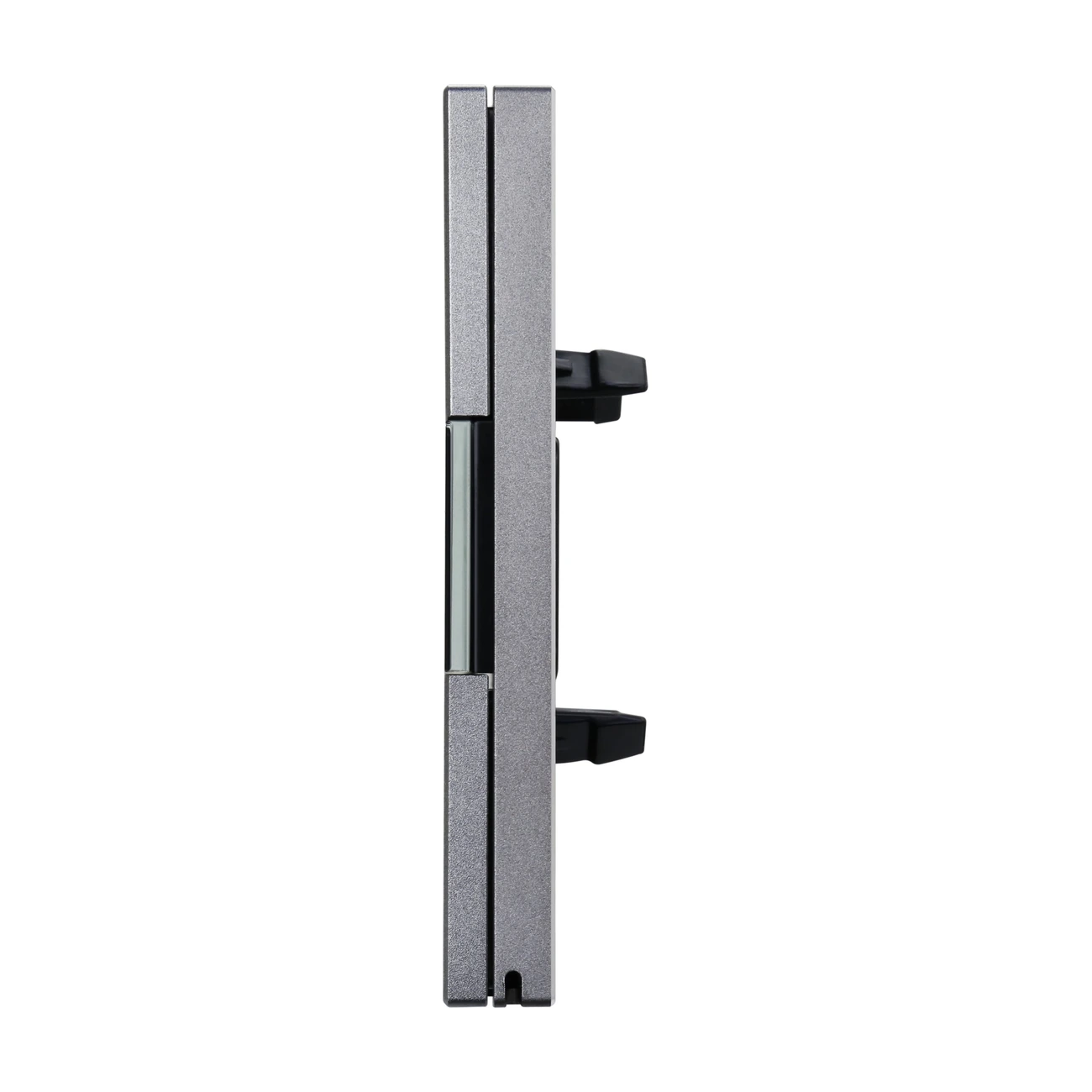

تصاویر و نقشه ابعادی صفحه اول، فرم مربعی 86×86 میلی‌متری، چهار کلید افقی و عمق 11 میلی‌متری پنل را نشان می‌دهند.

ساختار بدنه

جنس بدنه این مدل ترکیبی از Glass، PC، ABS و Aluminum است.

این ترکیب با طراحی فلزی کلیدها و سطح یکپارچه سری Granite، ظاهر متفاوتی نسبت به پنل‌های تمام‌لمسی ایجاد می‌کند.

نصب داخل قوطی دیواری

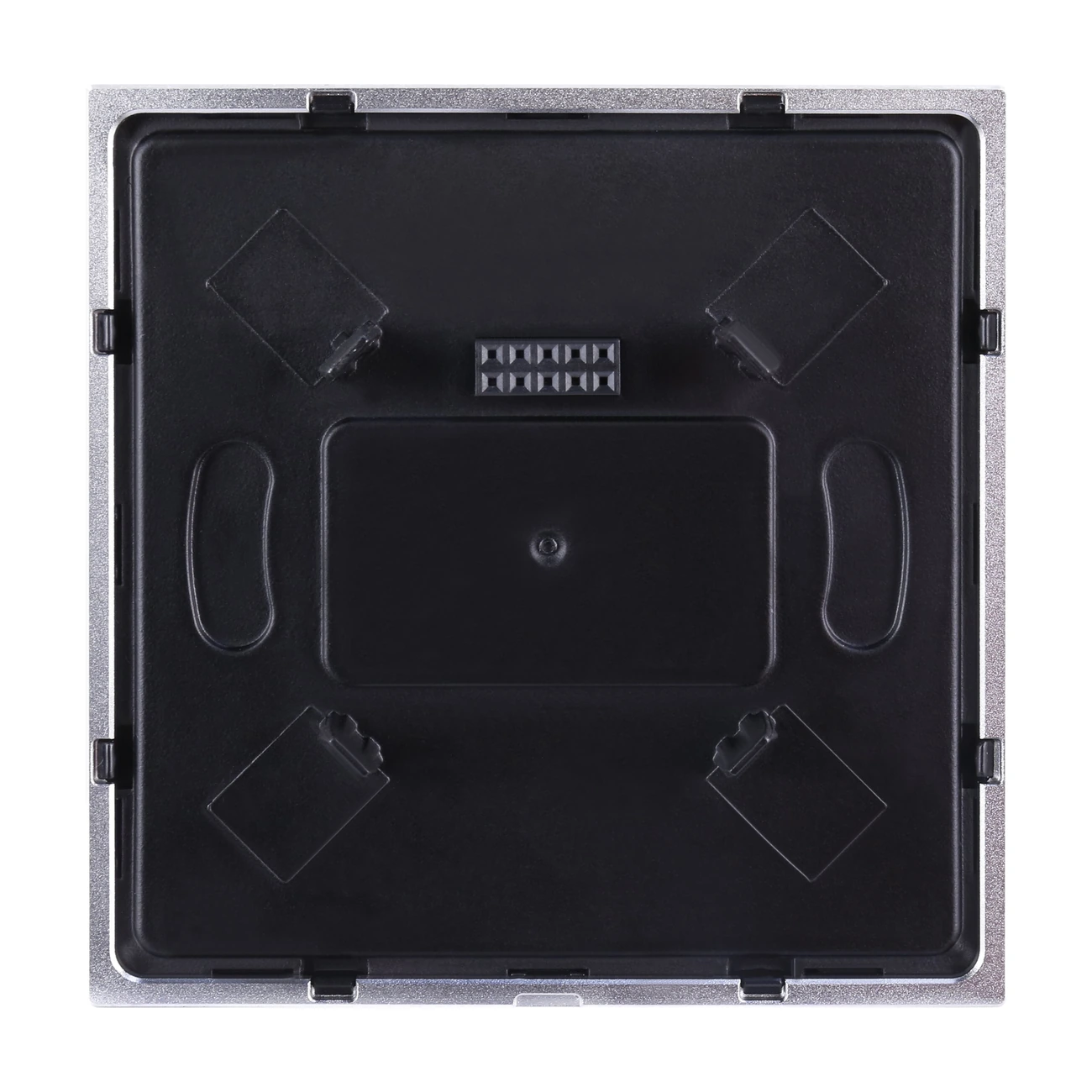

MP4C.48 برای نصب داخل Wall Box طراحی شده و برای عملکرد باید همراه با Power Interface مربوط به پنل استفاده شود.

طبق دیاگرام نصب صفحه اول، ابتدا Power Interface داخل قوطی دیواری با پیچ ثابت شده و سپس پنل به‌صورت عمودی روی آن قرار می‌گیرد. برای شبکه Buspro نیز اتصال سری یا Hand-in-Hand توصیه شده است.

کاربرد کلید فلزی چهار پل HDL Granite

MP4C.48 برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro مناسب است که به یک پنل دیواری چهارکلید با فرمان‌های قابل برنامه‌ریزی نیاز دارند.

چهار کلید دستگاه می‌توانند متناسب با طراحی پروژه برای روشنایی، پرده، سناریو، موسیقی و سایر عملکردهای پشتیبانی‌شده تعریف شوند. پشتیبانی از حالت‌هایی مانند Double Click و Short/Long Press نیز امکان تعریف رفتارهای متنوع‌تری برای کلیدها را فراهم می‌کند.

همچنین وجود لیبل‌های قابل شخصی‌سازی و نور RGB قابل تنظیم به کاربر کمک می‌کند عملکرد کلیدها و وضعیت تجهیزات را روی خود پنل تشخیص دهد.

نکات نصب و راه‌اندازی

این پنل باید به‌صورت توکار داخل قوطی دیواری نصب شده و همراه با Power Interface مورد استفاده قرار گیرد. درجه حفاظت آن IP20 مطابق EN 60529 است.

نصب و راه‌اندازی دستگاه باید توسط فرد متخصص و مطابق الزامات ایمنی و الکتریکی پروژه انجام شود.
