دستگاه یادگیری کد مادون قرمز HDL مدل MIR01L

دستگاه یادگیری کد مادون قرمز HDL مدل MIR01L

دستگاه یادگیری کد مادون قرمز HDL مدل MIR01L ابزاری برای دریافت، یادگیری و تست فرمان‌های IR ریموت کنترل است که امکان ثبت کدهای تجهیزات مختلف مانند کولر گازی، تلویزیون، DVD و دستگاه‌های صوتی‌تصویری را برای استفاده در سیستم HDL Buspro Pro فراهم می‌کند. این مدل از طریق USB 2.0 به کامپیوتر متصل می‌شود، به نصب درایور جداگانه نیاز ندارد و علاوه بر یادگیری کد، امکان تست ارسال فرمان مادون قرمز را نیز در اختیار کاربر قرار می‌دهد.

یادگیری کد ریموت کنترل

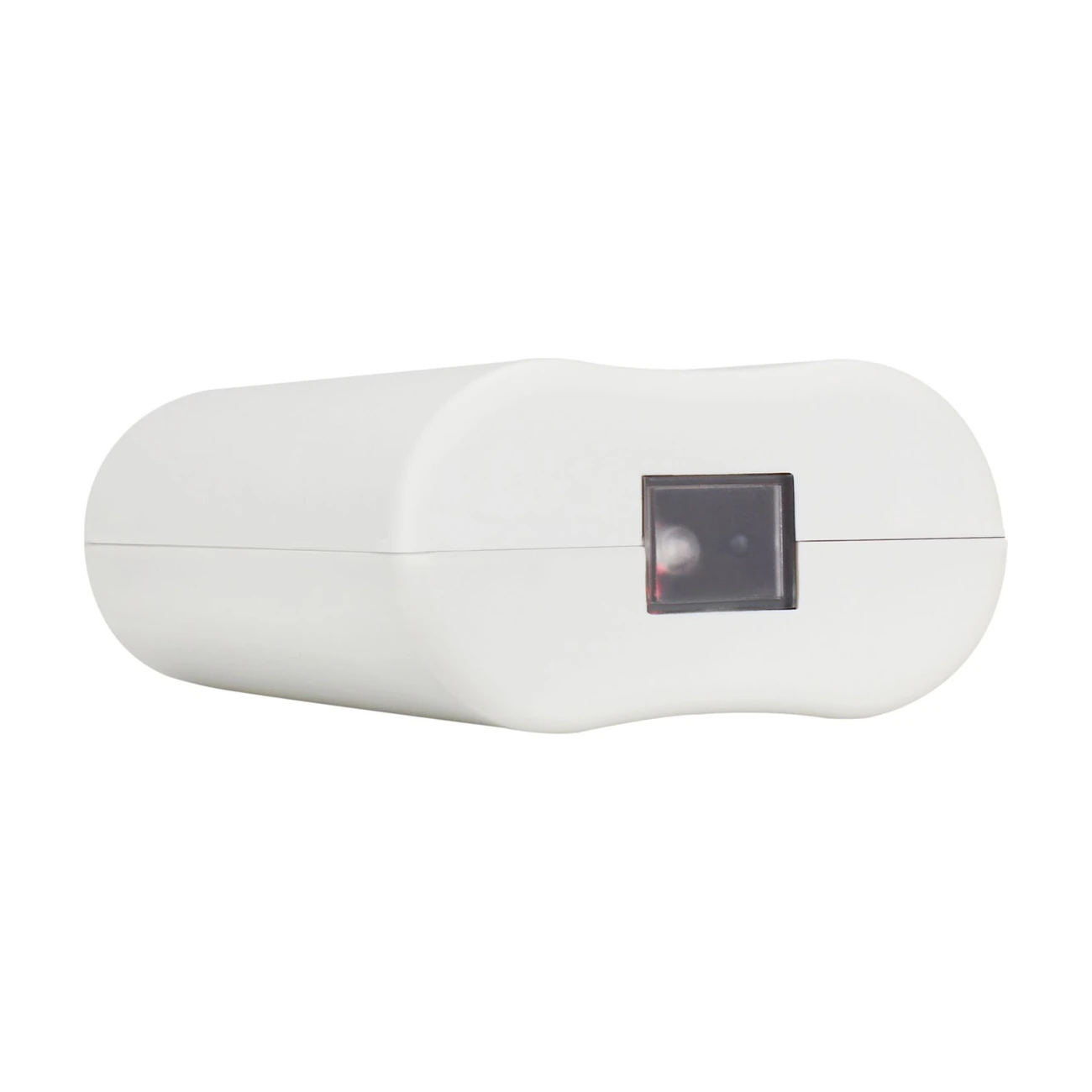

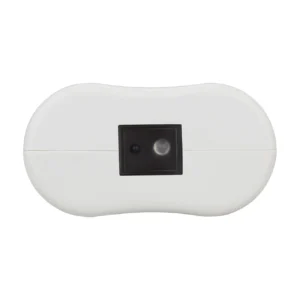

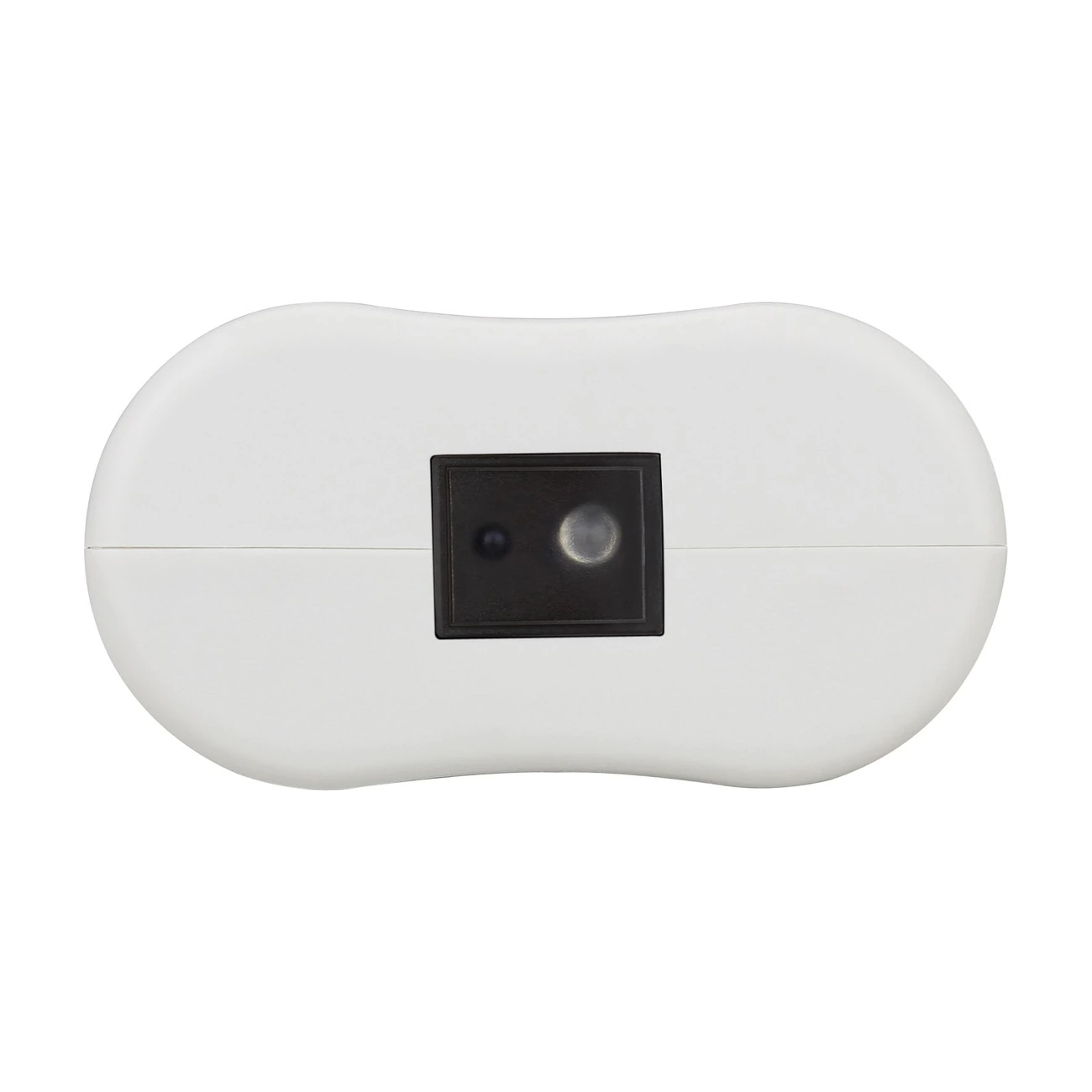

MIR01L برای یادگیری کدهای مادون قرمز ریموت کنترل طراحی شده است. هنگام فرایند یادگیری، ریموت باید به سمت گیرنده IR دستگاه گرفته شود و فاصله پیشنهادی میان ریموت و دستگاه حدود ۳ سانتی‌متر باشد.

پس از دریافت صحیح فرمان، کد IR را می‌توان برای استفاده در سیستم HDL Buspro Pro ثبت کرد.

مناسب تجهیزات دارای ریموت IR

این دستگاه امکان یادگیری فرمان‌های مختلف مادون قرمز را دارد و برای تجهیزاتی مانند کولر گازی، تلویزیون، DVD و دستگاه‌های صوتی‌تصویری قابل استفاده است.

بنابراین MIR01L خود یک ریموت کنترل روزمره نیست؛ بلکه ابزاری برای یادگیری کد ریموت تجهیزات IR و آماده‌سازی این فرمان‌ها برای سیستم HDL محسوب می‌شود.

اتصال USB 2.0 بدون نیاز به درایور

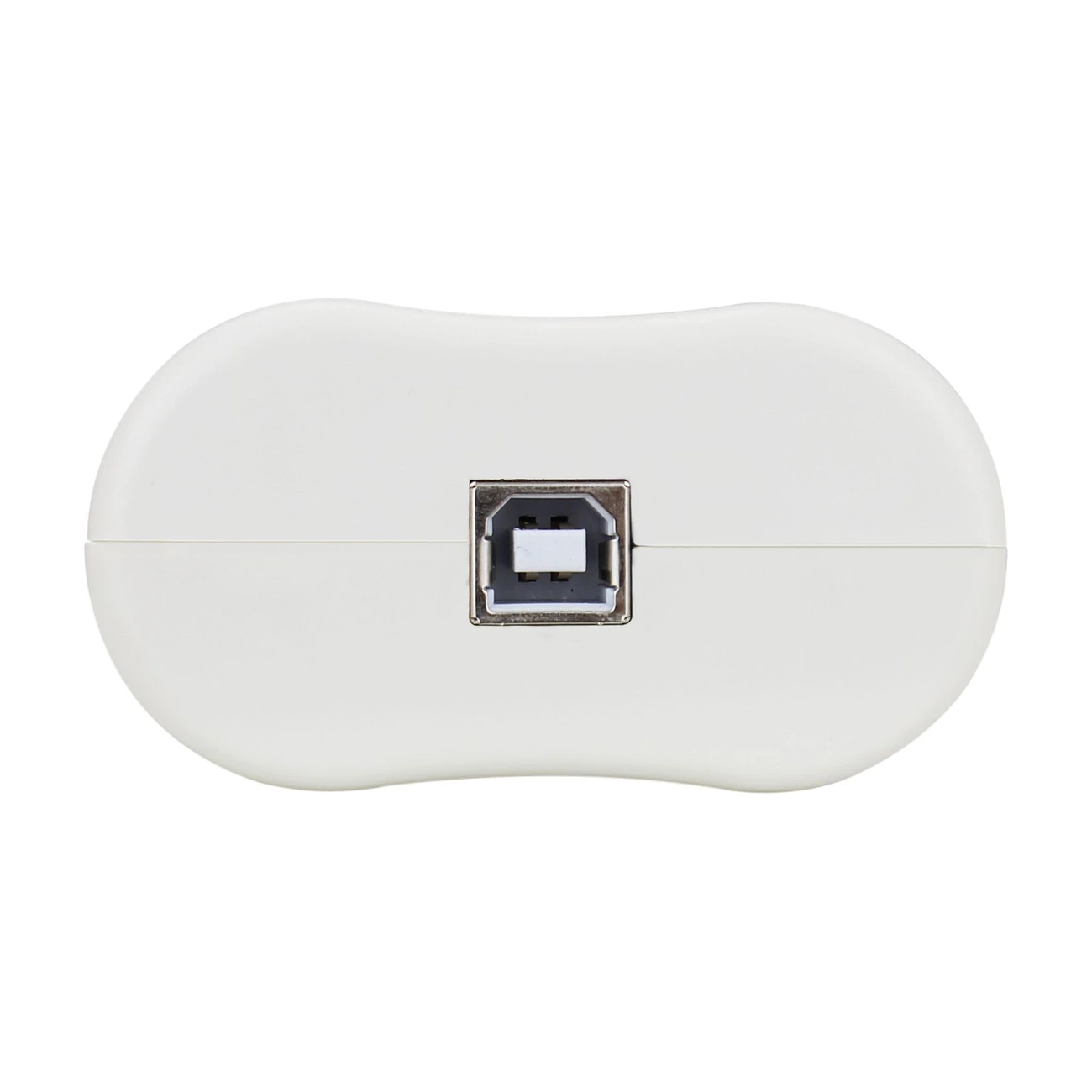

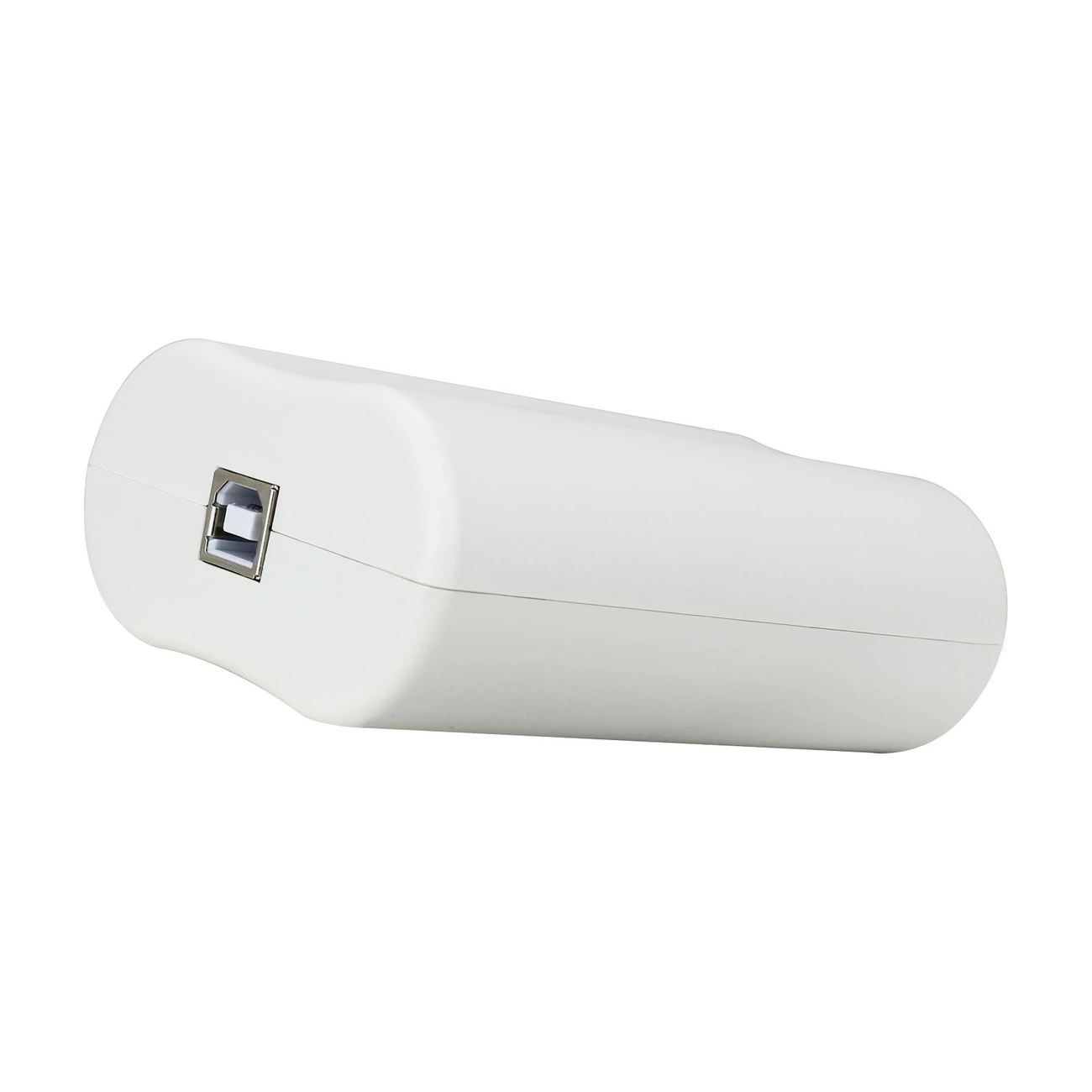

MIR01L از طریق USB 2.0 به کامپیوتر متصل می‌شود و برای شناسایی آن نیازی به نصب درایور اضافی نیست.

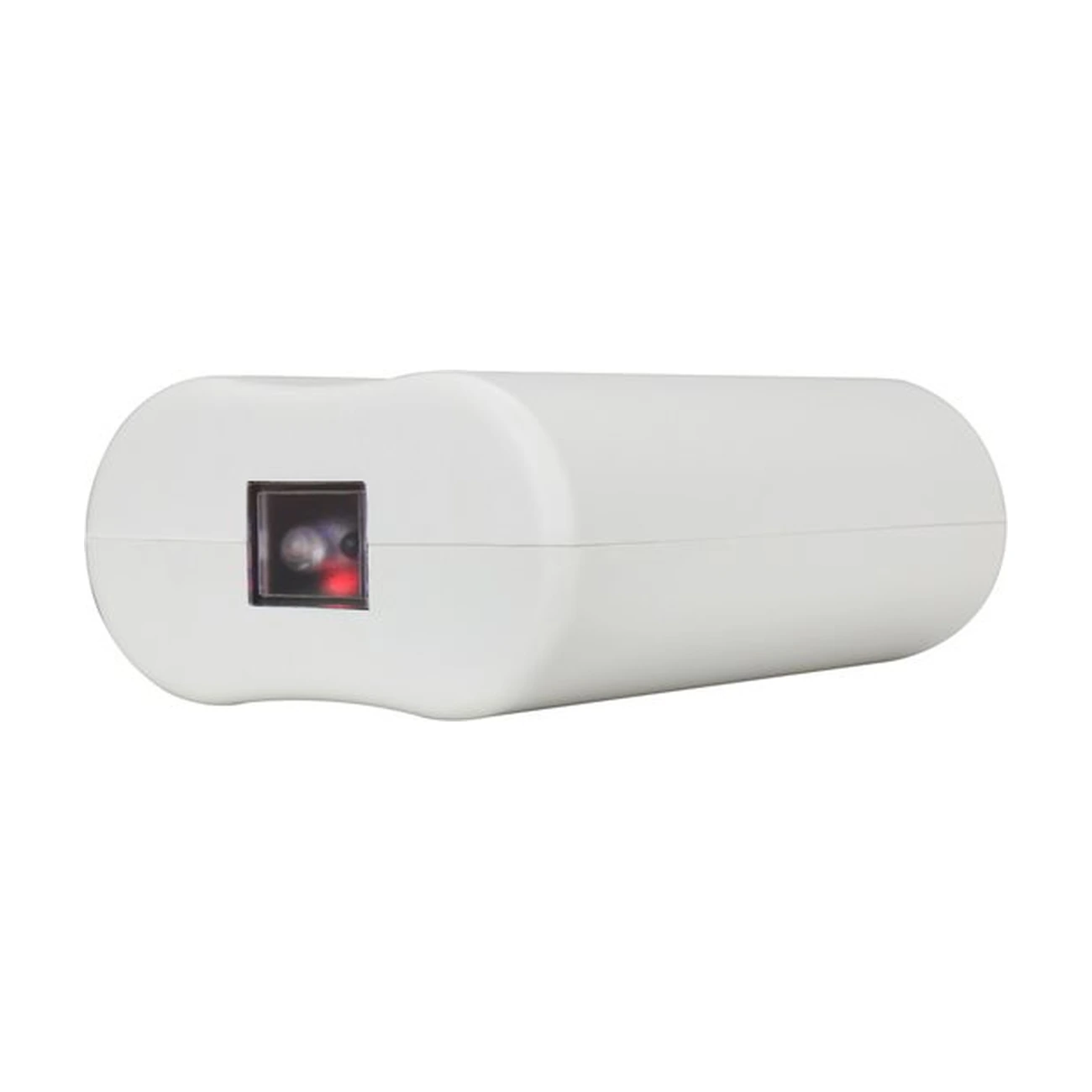

پس از اتصال صحیح کابل USB، نشانگر قرمز دستگاه روشن می‌شود و دستگاه توسط نرم‌افزار HDL Buspro Setup Tool قابل شناسایی خواهد بود.

تست ارسال کد مادون قرمز

این مدل علاوه بر یادگیری کد، قابلیت IR Code Sending Test دارد. پس از یادگیری یک فرمان می‌توان کد ثبت‌شده را بررسی کرد و با ارسال آزمایشی آن، عملکرد فرمان روی تجهیز IR موردنظر را تست کرد.

این قابلیت کمک می‌کند پیش از استفاده از فرمان در پروژه، صحت کد یادگرفته‌شده بررسی شود.

نشانگر وضعیت یادگیری

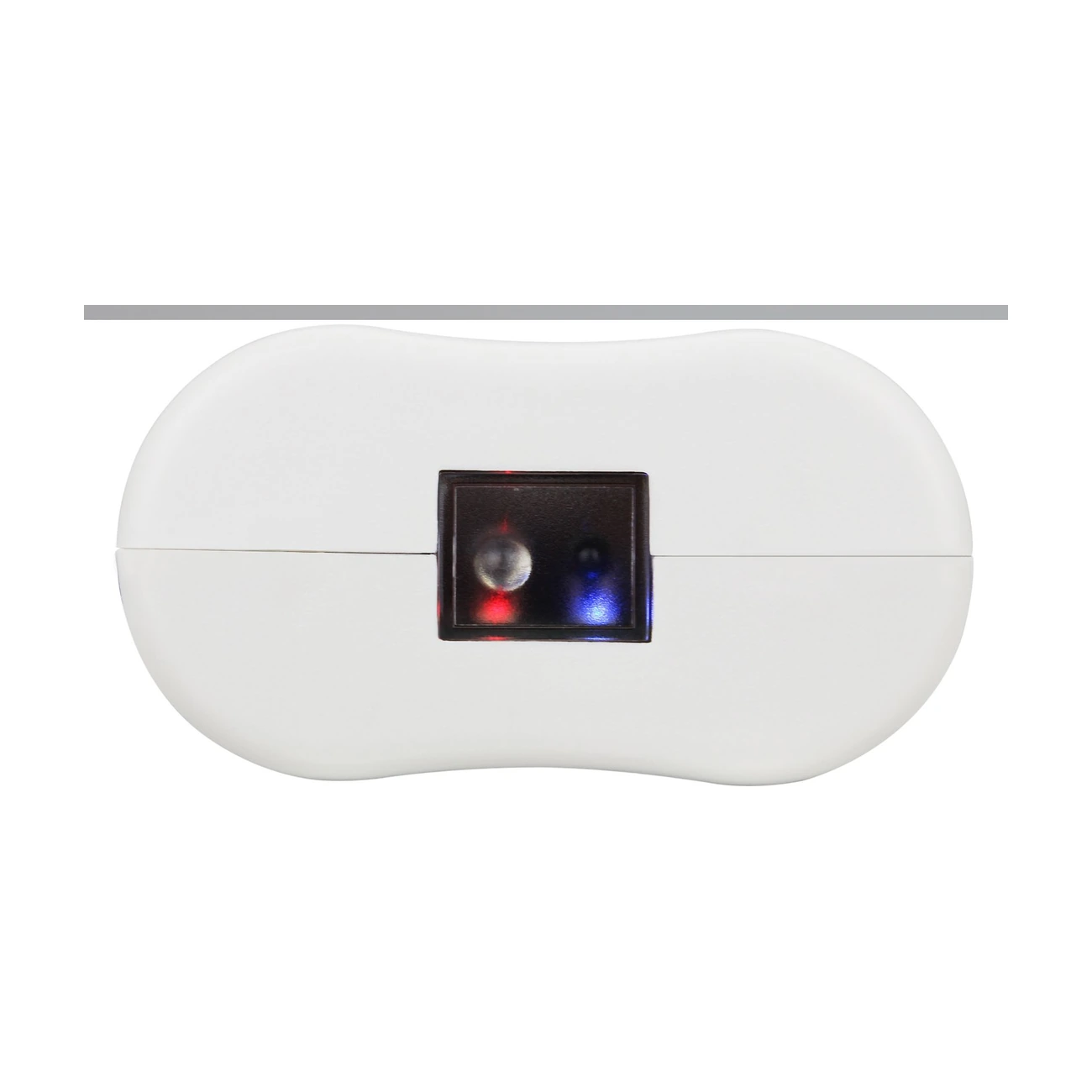

در زمان یادگیری فرمان مادون قرمز، نشانگر آبی دستگاه روشن می‌شود. پس از فشردن کلید موردنظر روی ریموت و تکمیل فرایند دریافت کد، این نشانگر به‌صورت خودکار خاموش می‌شود.

این نشانگر وضعیت فرایند یادگیری را به کاربر نمایش می‌دهد.

فرکانس حامل 38kHz

محدوده فرکانس حامل مادون قرمز دستگاه 38kHz±20% است. این مشخصه محدوده کاری MIR01L برای دریافت و پردازش فرمان‌های IR را تعیین می‌کند.

کار با HDL Buspro Setup Tool

پس از اتصال MIR01L به کامپیوتر، دستگاه در HDL Buspro Setup Tool شناسایی می‌شود. از بخش IR Code Learner می‌توان فرایند یادگیری را آغاز کرد، کد دریافتی را مشاهده کرد و سپس عملکرد آن را آزمایش کرد.

در صفحه دوم، روند اتصال دستگاه به کامپیوتر و قرارگیری ریموت مقابل گیرنده IR نیز به‌صورت تصویری نمایش داده شده است.

سازگاری سیستم عامل

این مدل از سیستم‌عامل‌های Windows XP، Windows 7 و Windows 8 پشتیبانی می‌کند. نسخه‌های جدیدتر ویندوز در اطلاعات ارائه‌شده برای این محصول ذکر نشده‌اند؛ بنابراین برای آن‌ها نمی‌توان سازگاری قطعی اعلام کرد.

طراحی جمع‌وجور و اتصال مستقیم به کامپیوتر

ابعاد MIR01L برابر 98×70×38 میلی‌متر و وزن خالص آن 179.7 گرم است. بدنه دستگاه از ABS ساخته شده و درجه حفاظت آن IP20 است.

در نمای ابعادی صفحه دوم، محل ارسال و دریافت IR در یک سمت دستگاه و محل اتصال USB در سمت دیگر مشخص شده است.

کاربرد دستگاه یادگیری کد مادون قرمز HDL MIR01L

MIR01L برای برنامه‌ریزی و راه‌اندازی پروژه‌های هوشمندسازی HDL کاربرد دارد؛ به‌ویژه زمانی که لازم است فرمان‌های یک ریموت مادون قرمز دریافت و برای استفاده در سیستم Buspro Pro آماده شوند.

برای مثال، فرمان‌های ریموت کولر گازی، تلویزیون، DVD یا تجهیزات صوتی‌تصویری را می‌توان با دستگاه دریافت کرد، در نرم‌افزار مشاهده و ذخیره کرد و سپس با قابلیت Sending Test، صحت عملکرد کد را پیش از استفاده بررسی کرد.

نکات استفاده

برای یادگیری صحیح کد، ریموت باید مستقیماً به سمت گیرنده MIR01L قرار گیرد و فاصله آن حدود ۳ سانتی‌متر باشد. دستگاه از طریق کابل USB به کامپیوتر متصل می‌شود و در زمان اتصال صحیح، نشانگر قرمز روشن خواهد شد.

همچنین دستگاه نباید در تماس با مایعات یا گازهای خورنده قرار گیرد
