پنل بیرونی آیفون تصویری آپارتمانی HDL مدل MVDOS3203M

پنل بیرونی آیفون تصویری آپارتمانی HDL مدل MVDOS3203M

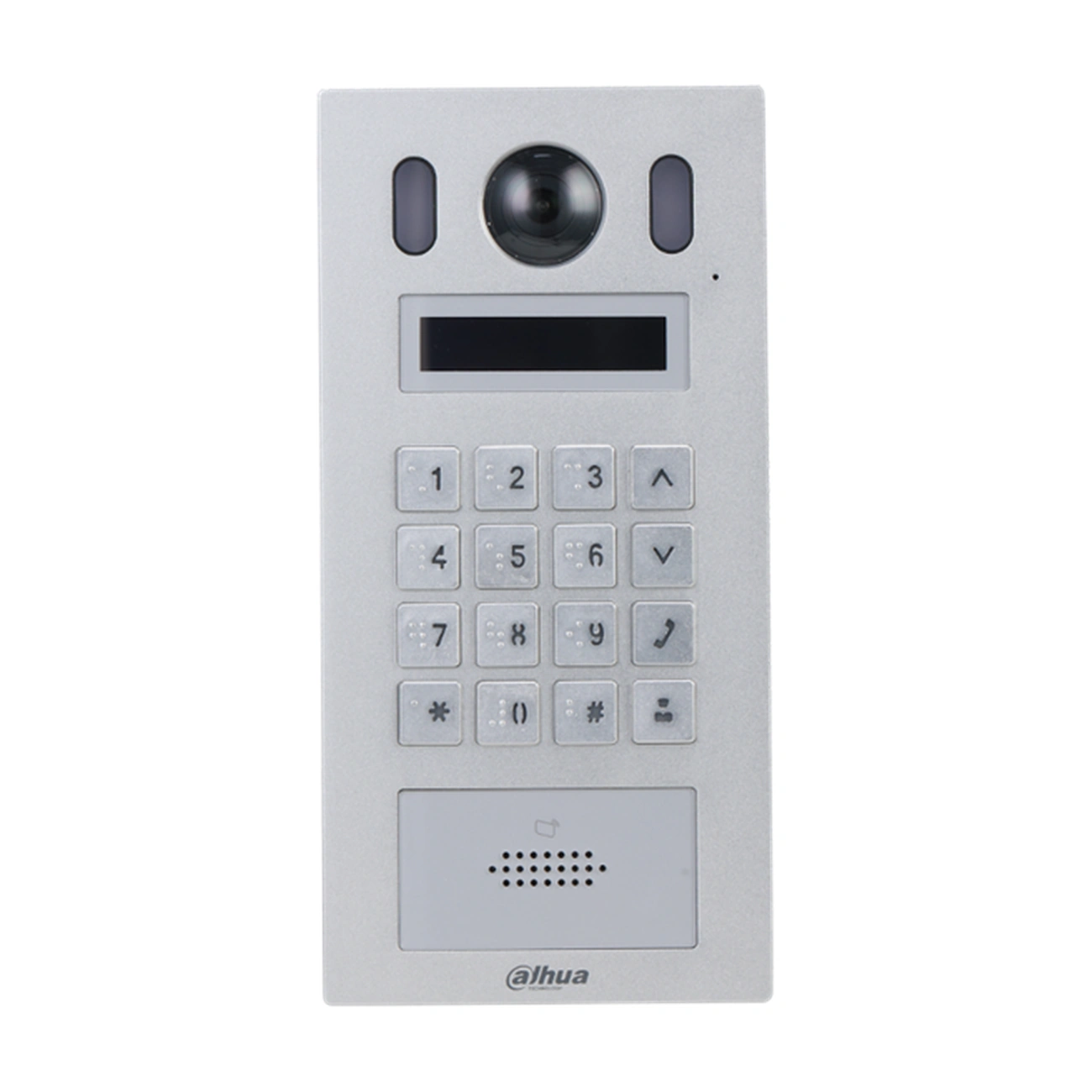

پنل بیرونی آیفون تصویری HDL مدل MVDOS3203M یک پنل ورودی تحت شبکه برای ساختمان‌های آپارتمانی است که ارتباط تصویری و صوتی، کنترل قفل و مدیریت دسترسی را در یک دستگاه جمع می‌کند. این مدل به دوربین ۲ مگاپیکسلی با زاویه دید گسترده، نمایشگر OLED، کارت‌خوان Mifare، صفحه‌کلید مکانیکی دارای خط بریل و امکان بازکردن درب با کارت یا رمز عبور مجهز شده است.

طراحی جمع‌وجور، بدنه آلومینیومی، درجه حفاظت IP65 و مقاومت مکانیکی IK08 نیز امکان استفاده از این پنل را در ورودی ساختمان فراهم می‌کنند.

دوربین ۲ مگاپیکسلی با زاویه دید گسترده

پنل بیرونی آیفون تصویری HDL از دوربین ۲ مگاپیکسلی CMOS با سنسور 1/2.9 اینچ و لنز ۲ میلی‌متری استفاده می‌کند. زاویه دید دوربین ۱۳۸ درجه افقی، ۷۸ درجه عمودی و ۱۵۸ درجه قطری است.

زاویه باز دوربین امکان مشاهده محدوده وسیعی از فضای مقابل پنل را فراهم می‌کند. دیاگرام صفحه دوم نیز محدوده دید افقی ۱۳۸ درجه را در محل نصب نمایش می‌دهد.

نور سفید کمکی

برای تصویربرداری، پنل به نور سفید کمکی مجهز شده است. تصویر دوربین به‌صورت رنگی ارائه می‌شود و فشرده‌سازی ویدئو نیز با استاندارد H.264 انجام می‌گیرد.

نمایشگر OLED

روی قسمت جلویی پنل یک نمایشگر ۲.۳ اینچی OLED قرار گرفته است. نمایشگر در بالای صفحه‌کلید نصب شده و بخشی از رابط کاربری پنل ورودی را تشکیل می‌دهد.

صفحه‌کلید مکانیکی با خط بریل

یکی از ویژگی‌های کاربردی پنل بیرونی آیفون تصویری HDL، صفحه‌کلید مکانیکی مجهز به علائم بریل است. این صفحه‌کلید در قسمت مرکزی پنل قرار دارد و امکان ورود اطلاعات و استفاده از رمز عبور را فراهم می‌کند.

بازکردن درب با رمز عبور

امکان بازکردن درب با رمز عبور در این مدل وجود دارد. به این ترتیب کاربران تعریف‌شده می‌توانند از صفحه‌کلید مکانیکی پنل برای دسترسی به ساختمان استفاده کنند.

کارت‌خوان Mifare

پنل بیرونی آیفون تصویری HDL به کارت‌خوان Mifare با فرکانس 13.56MHz مجهز است. بنابراین در کنار رمز عبور، امکان استفاده از کارت Mifare برای بازکردن درب نیز وجود دارد.

مکالمه صوتی دوطرفه

این پنل از مکالمه صوتی دوطرفه پشتیبانی می‌کند و دارای میکروفون داخلی همه‌جهته و اسپیکر داخلی است.

فشرده‌سازی صوت با استاندارد G.711 انجام می‌شود و مجموعه میکروفون و اسپیکر امکان ارتباط صوتی میان مراجعه‌کننده و واحد داخلی را فراهم می‌کند.

کنترل قفل و ورودی‌های جانبی

برای کنترل درب، یک Relay Output در اختیار سیستم قرار دارد. علاوه بر آن، پنل دارای یک ورودی Feedback برای دریافت وضعیت، یک ورودی Exit Button و یک رابط RS-485 است.

یک رابط Wiegand نیز برای اتصال تجهیزات مرتبط در نظر گرفته شده است. همچنین دستگاه دارای یک ورودی و یک خروجی آلارم است.

شبکه Ethernet

پنل بیرونی آیفون تصویری HDL از شبکه Ethernet با سرعت 10/100Mbps پشتیبانی می‌کند و پروتکل شبکه آن TCP/IP است.

سیستم عامل دستگاه Embedded Linux بوده و پردازش آن توسط Embedded Micro Processor انجام می‌شود.

تغذیه PoE یا 12V DC

برای تأمین برق پنل می‌توان از 12V DC استفاده کرد. دستگاه همچنین از PoE با استاندارد IEEE 802.3af پشتیبانی می‌کند و در صورت وجود زیرساخت مناسب، برق و ارتباط شبکه را می‌توان از طریق بستر شبکه تأمین کرد.

حداکثر مصرف دستگاه هنگام کار ۶ وات است.

بدنه آلومینیومی با IP65 و IK08

بدنه پنل بیرونی آیفون تصویری HDL از آلومینیوم ساخته شده و پنل دارای درجه حفاظت IP65 است. برای دستیابی به این سطح حفاظت، فاصله میان دستگاه و دیوار باید هنگام نصب به‌درستی آب‌بندی شود.

مقاومت مکانیکی IK08 نیز برای این مدل در نظر گرفته شده است که مقاومت بدنه در برابر ضربه را مشخص می‌کند.

آلارم دستکاری

یک Tamper Switch روی دستگاه وجود دارد که برای تشخیص دستکاری پنل کاربرد دارد. این قابلیت با توجه به نصب دستگاه در ورودی ساختمان، امکان پایش وضعیت فیزیکی پنل را فراهم می‌کند.

نصب روکار یا توکار

پنل بیرونی آیفون تصویری HDL قابلیت نصب به دو روش روکار و توکار را دارد. ابعاد دستگاه 200×98×32 میلی‌متر و وزن آن ۱.۵ کیلوگرم است.

محدوده دمای کاری از 40- تا 60+ درجه سانتی‌گراد و رطوبت کاری ۲۰ تا ۹۵ درصد RH است.

کاربرد پنل بیرونی HDL MVDOS3203M

پنل بیرونی آیفون تصویری HDL برای ورودی ساختمان‌های آپارتمانی طراحی شده است و قابلیت‌های موردنیاز برای ارتباط با مراجعه‌کننده و کنترل دسترسی را در یک پنل جمع می‌کند. دوربین ۲ مگاپیکسلی با زاویه دید ۱۳۸ درجه، مکالمه دوطرفه و نمایشگر OLED بخش ارتباطی سیستم را تشکیل می‌دهند.

در بخش کنترل دسترسی نیز امکان استفاده از کارت Mifare یا رمز عبور وجود دارد. اتصال Ethernet، تغذیه PoE، کنترل قفل، RS-485 و Wiegand نیز امکان یکپارچه‌سازی پنل با زیرساخت ورودی ساختمان را فراهم می‌کنند.
