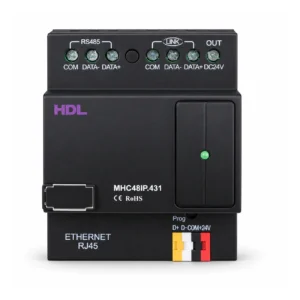

کنترلر مرکزی اتاق هتل HDL مدل MHC48IP.431 هسته سیستم مدیریت و هوشمندسازی اتاق هتل است که برای کنترل و پایش تجهیزات مختلف هر اتاق طراحی شده است. این ماژول با ۴۸ کانال کنترلی، ۹۹ سناریو، ارتباط HDL Buspro و شبکه UDP/IP، امکان یکپارچه‌سازی روشنایی، پرده، فن، تهویه مطبوع، پنل زنگ و وضعیت اتاق را با سیستم مدیریت هتل فراهم می‌کند.

کنترلر مرکزی اتاق هتل HDL در کنار کنترلرهای Mix و سایر تجهیزات سازگار کار می‌کند و تنظیم پارامترهای آن از طریق سیستم مدیریت هتل انجام می‌شود. وجود رابط RJ45 و پشتیبانی از تجهیزات RS485 نیز امکان ارتباط این ماژول با زیرساخت‌های مختلف سیستم کنترل هتل را فراهم می‌کند.

ویژگی‌های کنترلر مرکزی اتاق هتل HDL

کنترل ۴۸ کانال

کنترلر مرکزی اتاق هتل HDL دارای ۴۸ کانال کنترلی است. برای هر کانال امکان تعریف پارامترهای حد پایین، حد بالا و حداکثر مقدار وجود دارد.

این کانال‌ها در ساختار سیستم مدیریت هتل برای کنترل و پایش تجهیزات متصل از طریق ماژول‌ها و کنترلرهای سازگار استفاده می‌شوند.

این مشخصه به معنی وجود ۴۸ خروجی رله فیزیکی روی خود MHC48IP.431 نیست؛ دیتاشیت این محصول را به‌عنوان کنترلر مرکزی معرفی می‌کند که همراه با Mix Controller و سایر تجهیزات سیستم فعالیت دارد.

پشتیبانی از ۹۹ سناریو

این ماژول از مجموع ۹۹ سناریو پشتیبانی می‌کند. زمان اجرای هر سناریو در محدوده صفر تا ۲۵۰ ثانیه قابل تنظیم است.

سناریوها می‌توانند برای هماهنگ‌کردن عملکرد تجهیزات مختلف اتاق و اجرای فرمان‌های از پیش تعریف‌شده در سیستم مدیریت هتل استفاده شوند.

تأخیر حفاظتی و تأخیر روشن‌شدن کانال‌ها

برای هر کانال، زمان تأخیر حفاظتی بین صفر تا ۶۰ دقیقه قابل تنظیم است.

همچنین زمان تأخیر روشن‌شدن هر کانال را می‌توان بین صفر تا ۲۵۰ ثانیه تنظیم کرد. این قابلیت امکان زمان‌بندی مرحله‌ای فرمان‌های کنترلی را در سیستم فراهم می‌کند.

اجرای سناریو بر اساس وضعیت کارت مستر

کنترلر MHC48IP.431 می‌تواند سناریو را بر اساس وضعیت Card Master اجرا کند.

این قابلیت برای هماهنگ‌کردن عملکرد تجهیزات اتاق با وضعیت کارت در سیستم هتل کاربرد دارد و می‌تواند بخشی از منطق مدیریت تجهیزات اتاق باشد.

کنترل روشنایی، پرده و تهویه اتاق

طبق دیتاشیت، نرم‌افزار مدیریت هتل می‌تواند از طریق کنترلر مرکزی اتاق هتل HDL تجهیزات و وضعیت‌های مختلف را پایش و کنترل کند، از جمله:

• روشنایی
• پرده
• فن
• سیستم تهویه مطبوع
• پنل زنگ
• وضعیت اتاق
• سرویس‌های اتاق

عملکرد دقیق هر بخش به تجهیزات جانبی، کنترلرهای Mix و ساختار تعریف‌شده برای پروژه بستگی دارد.

ارتباط شبکه RJ45 با UDP/IP

کنترلر مرکزی اتاق هتل HDL دارای درگاه RJ45 با رابط شبکه UDP/IP است.

از طریق این اتصال، ماژول می‌تواند به ساختار شبکه هتل متصل شود و ارتباط بین اتاق، پذیرش یا مرکز مدیریت را فراهم کند. همراه با نرم‌افزار مدیریت هتل، امکان یکپارچه‌سازی ماژول با نرم‌افزارهای مدیریتی شخص ثالث نیز در دیتاشیت ذکر شده است.

تنظیمات پیش‌فرض شبکه در دیتاشیت شامل IP برابر 192.168.10.250، آدرس Router برابر 192.168.10.1 و پورت 6000 است.

پشتیبانی از تجهیزات RS485

این ماژول از اتصال به تجهیزات دارای ارتباط RS485 پشتیبانی می‌کند.

در نقشه صفحه دوم، ترمینال مربوط به اتصال دستگاه RS485 به‌صورت مجزا مشخص شده است. سازگاری با هر تجهیز RS485 به پروتکل و نحوه پیکربندی آن تجهیز بستگی دارد و صرف وجود رابط RS485 به معنی سازگاری خودکار با تمام دستگاه‌های RS485 نیست.

HDL Buspro و INNER Buspro

کنترلر MHC48IP.431 دارای رابط HDL Buspro و INNER Buspro است.

HDL Buspro برای ارتباط با شبکه اصلی تجهیزات هوشمند استفاده می‌شود. در نقشه سیم‌کشی صفحه دوم، INNER Buspro برای اتصال ماژول HIX18 معرفی شده است.

برای ارتباط Buspro می‌توان از کابل CAT5E یا HDL Buspro/KNX استفاده کرد و کابل CAT5E نیز برای INNER Buspro و اتصال RJ45 معرفی شده است.

خروجی ۲۴ ولت DC برای Mix Controller

در نقشه اتصالات صفحه دوم، خروجی DC24V برای تأمین ولتاژ Mix Controller مشخص شده است.

این خروجی بخشی از ساختار اتصال کنترلر مرکزی به تجهیزات سیستم هتل است و نباید به‌عنوان خروجی عمومی برای هر نوع بار ۲۴ ولتی در نظر گرفته شود، مگر اینکه سازگاری بار و ظرفیت خروجی تأیید شده باشد.

نصب داخل تابلو برق

کنترلر مرکزی اتاق هتل HDL دارای ابعاد ۷۲ × ۹۰ × ۶۶ میلی‌متر و وزن خالص ۱۴۲٫۵ گرم است. بدنه دستگاه از نایلون و پلی‌کربنات ساخته شده و درجه حفاظت IP20 دارد.

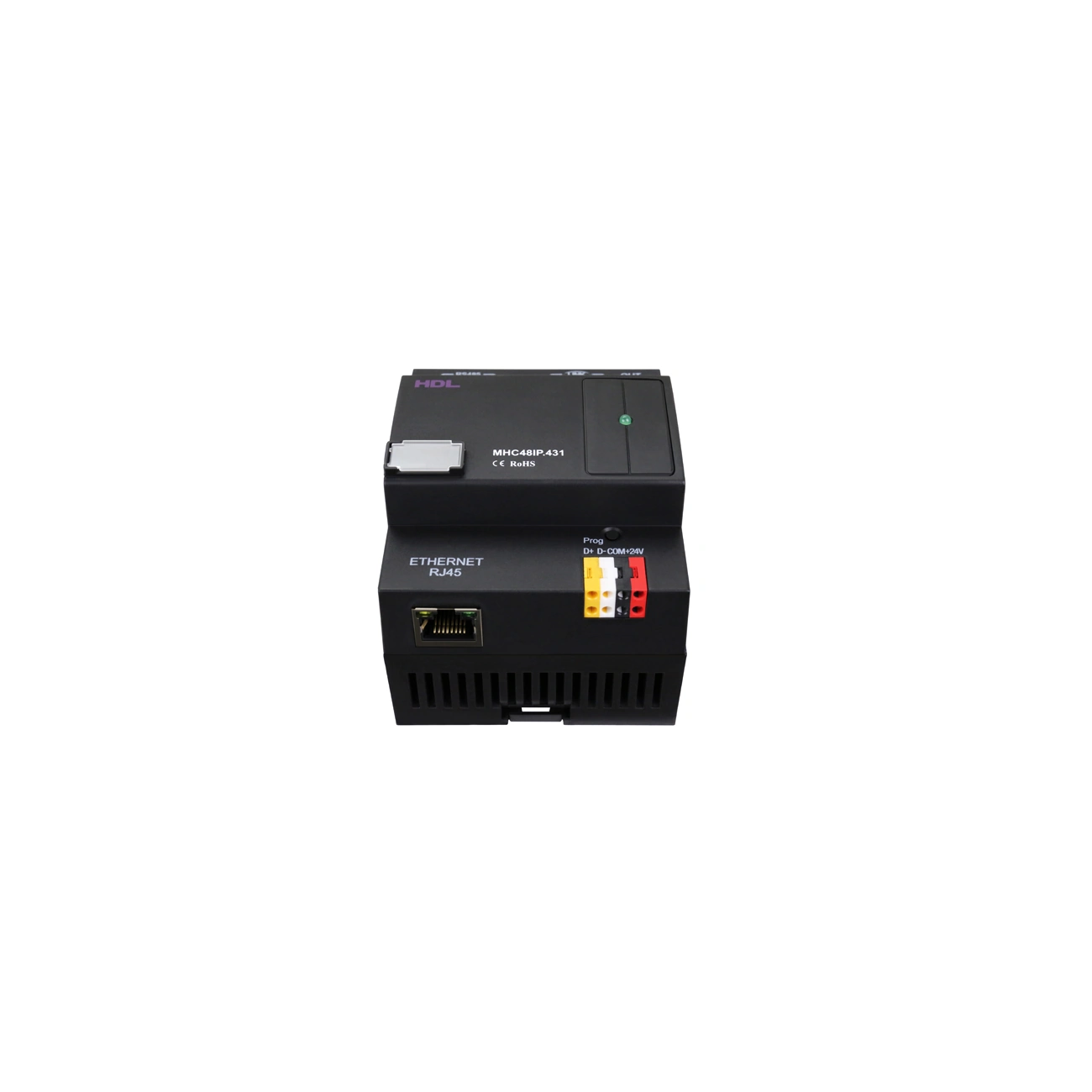

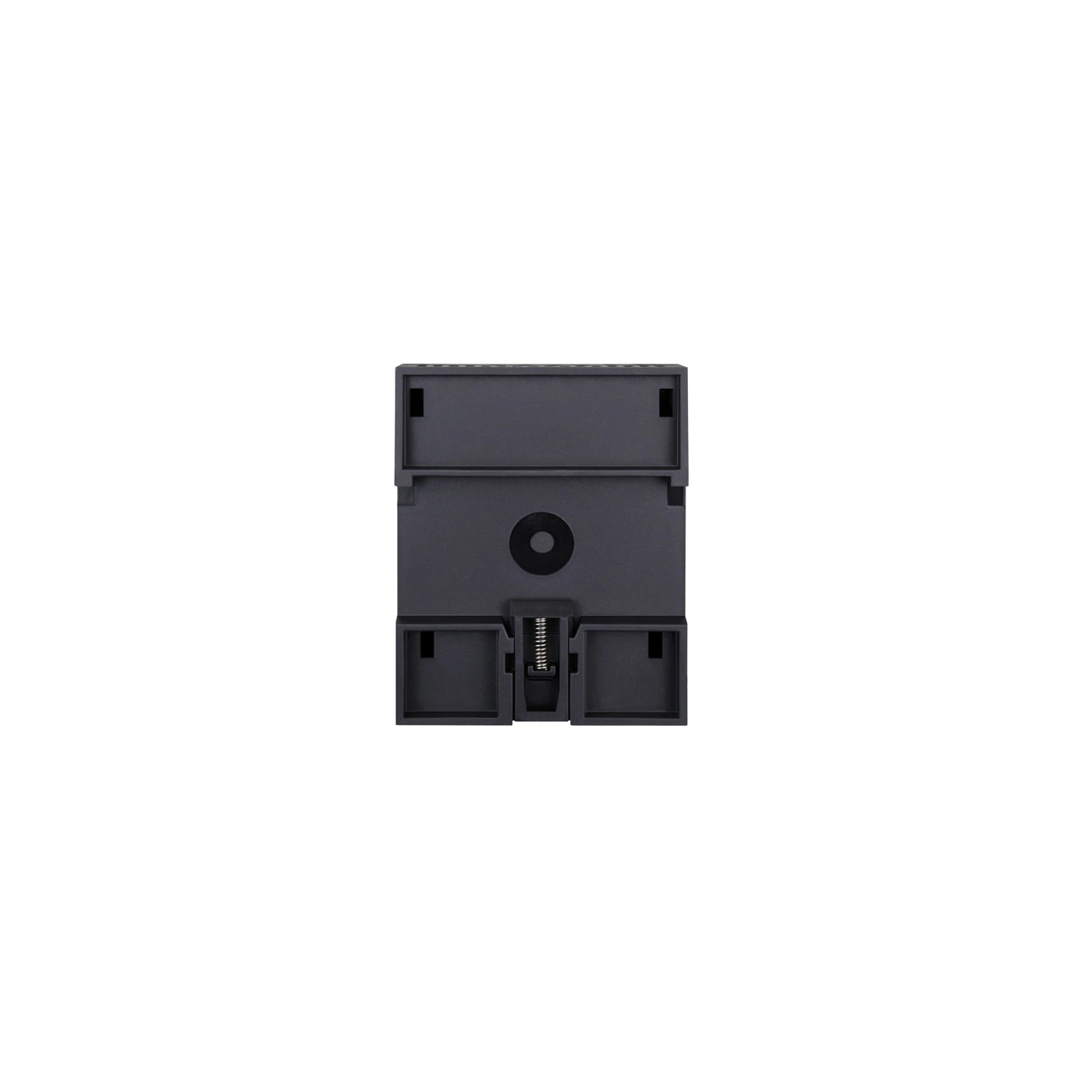

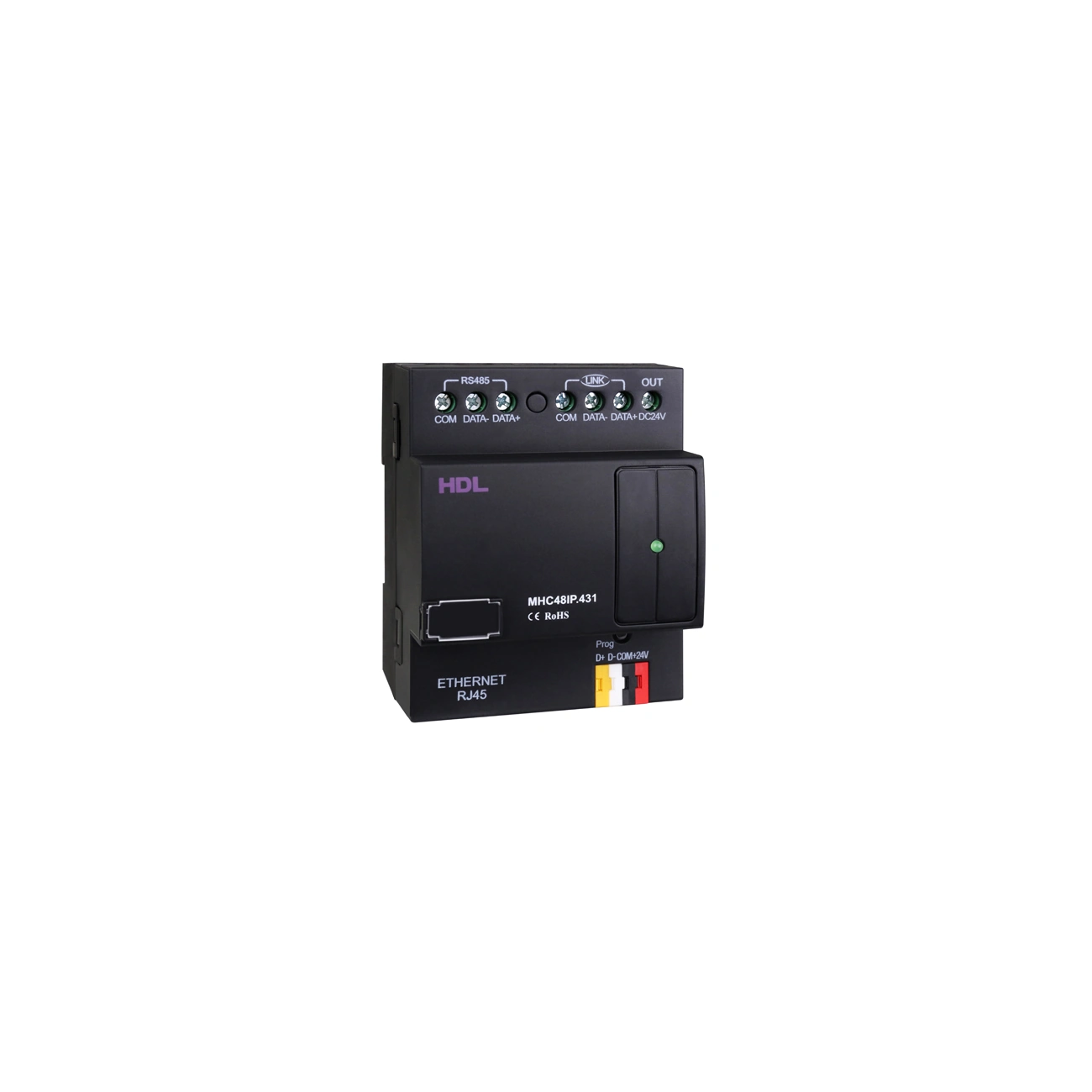

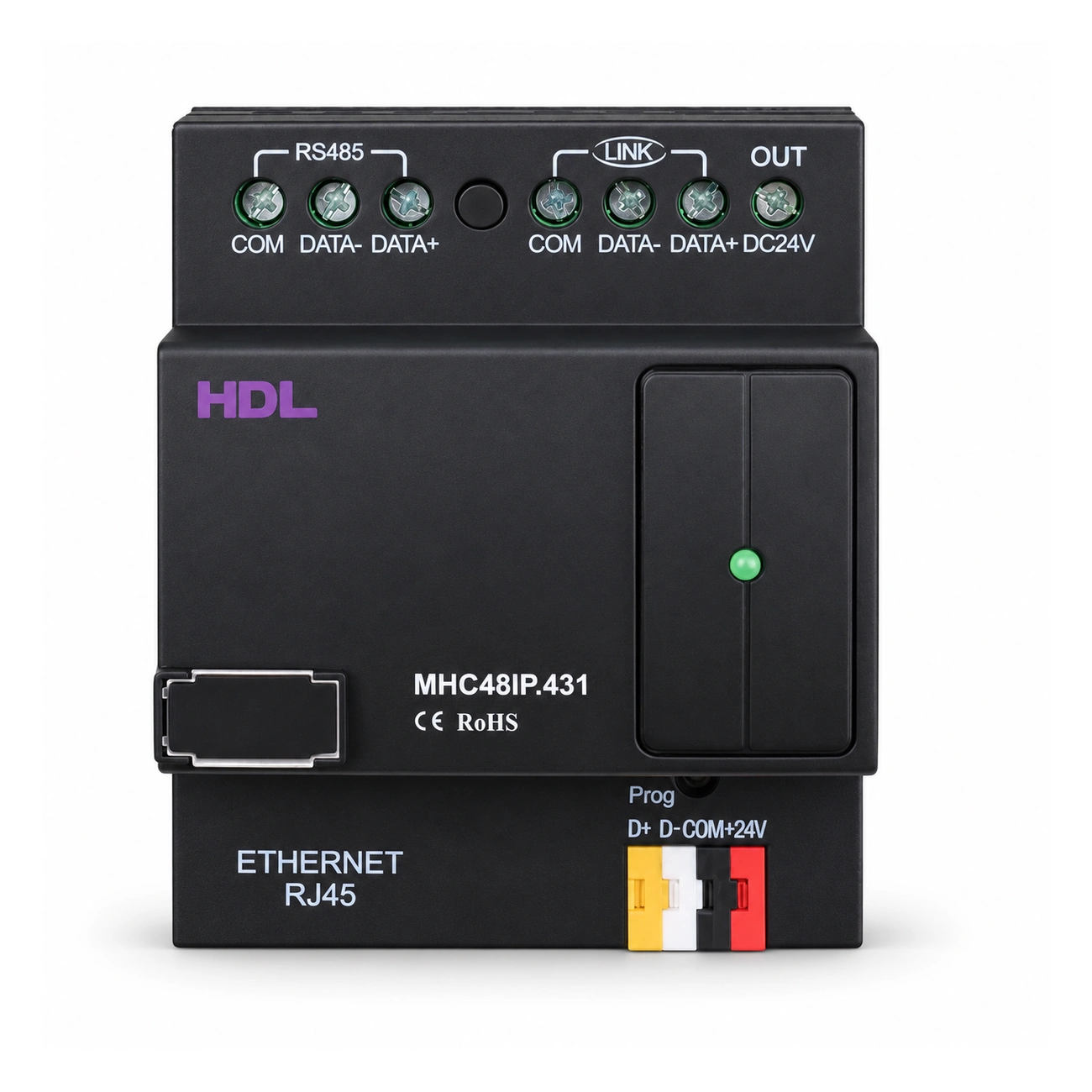

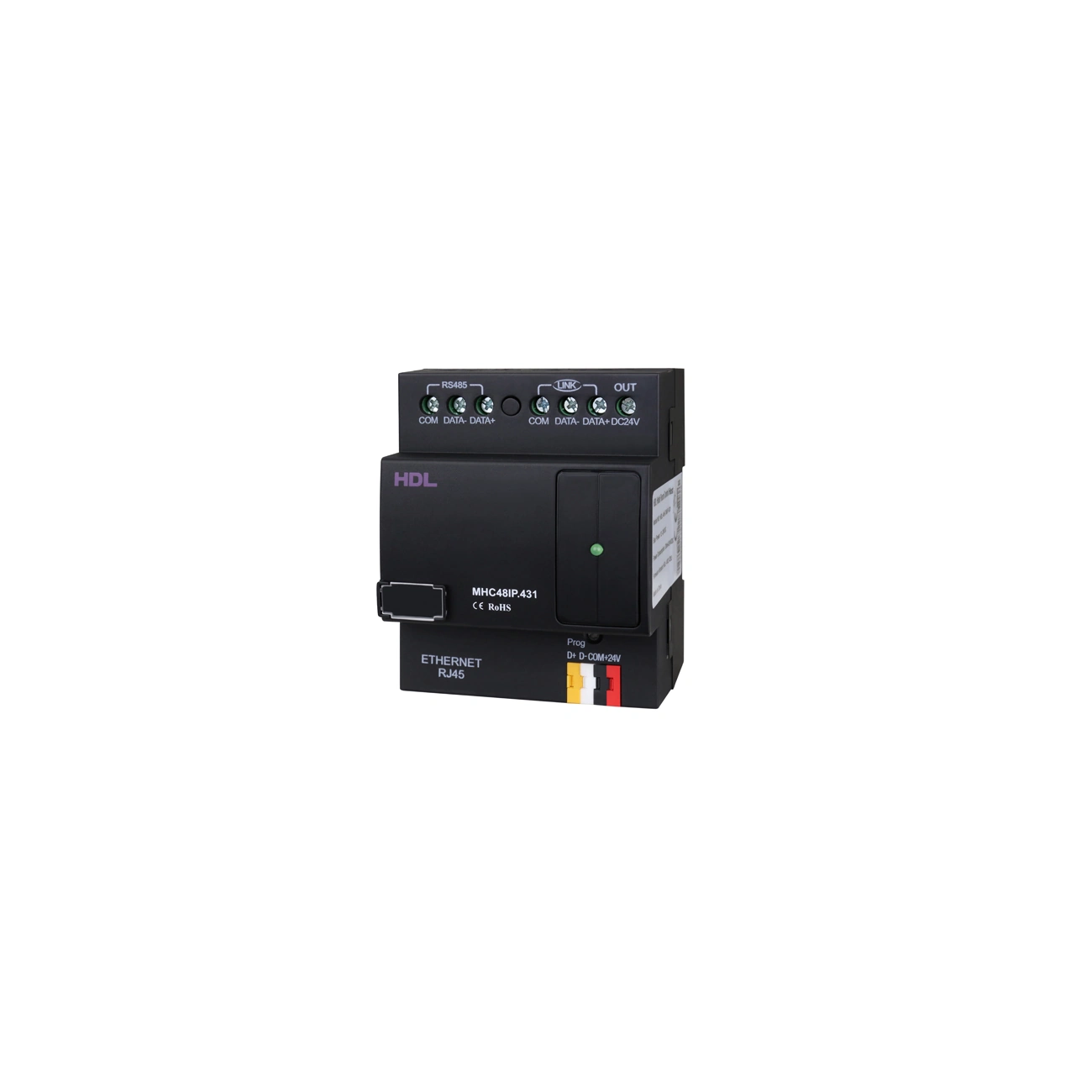

ماژول روی ریل DIN استاندارد ۳۵ میلی‌متری داخل تابلو برق نصب می‌شود. روی بدنه، درگاه شبکه RJ45، رابط Buspro، ترمینال‌های RS485 و INNER Buspro، خروجی DC24V و نشانگر دستگاه قرار دارند.

نشانگر در زمان عملکرد صحیح به رنگ سبز چشمک می‌زند. با نگه داشتن دکمه به مدت ۱۰ ثانیه، نشانگر قرمز شده و تنظیمات دستگاه به حالت پیش‌فرض کارخانه بازمی‌گردد.

برای نصب ایمن، برق باید پیش از نصب قطع شود، تهویه مناسب داخل تابلو فراهم باشد و گشتاور بستن پیچ‌ها از ۰٫۴ نیوتن‌متر بیشتر نشود. اتصال برق AC به سیم Buspro می‌تواند به تجهیزات سیستم آسیب برساند.

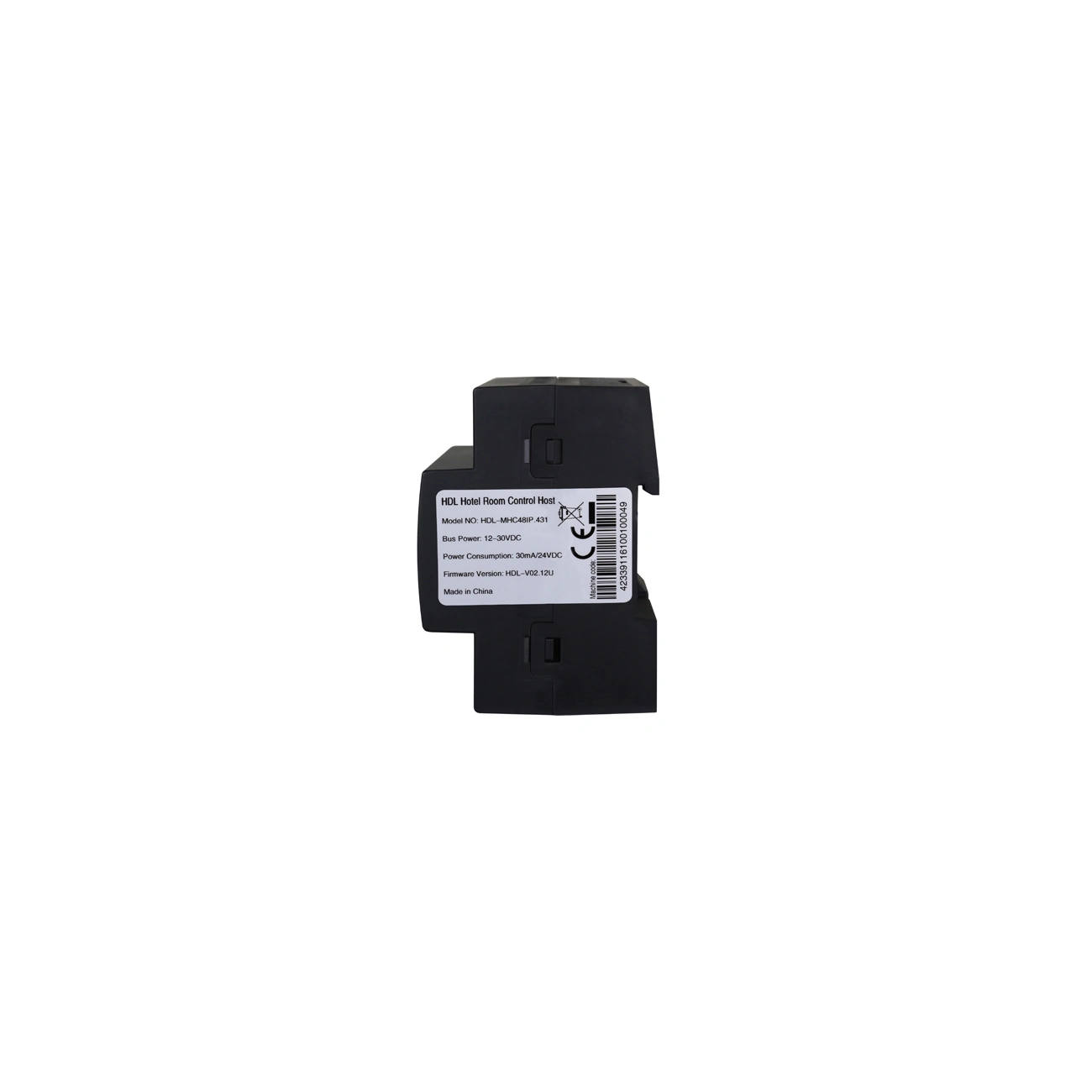

مشخصات فنی HDL MHC48IP.431

کاربردهای کنترلر مرکزی اتاق هتل HDL

کنترلر مرکزی اتاق هتل HDL برای ایجاد زیرساخت مدیریت هوشمند اتاق در هتل‌ها طراحی شده است. این ماژول می‌تواند در کنار کنترلرهای Mix و سایر تجهیزات سازگار، فرمان‌های مربوط به روشنایی، پرده، فن، تهویه مطبوع، پنل زنگ و وضعیت اتاق را مدیریت کند.

ارتباط شبکه RJ45 امکان اتصال اتاق‌ها به پذیرش یا مرکز مدیریت را فراهم می‌کند و نرم‌افزار مدیریت هتل می‌تواند برای تنظیم پارامترها، کنترل و پایش سیستم استفاده شود.

این دستگاه یک کنترلر مرکزی است و نباید ۴۸ کانال آن را به‌عنوان ۴۸ خروجی قدرت مستقل روی بدنه معرفی کرد. عملکرد کامل سیستم به ماژول‌های جانبی و تجهیزات سازگار پروژه وابسته است.
