کنترلر مرکزی اتاق هتل HDL مدل MH48IP/D.231

کنترلر اتاق هتل HDL مدل MH48IP/D.231

کنترلر مرکزی اتاق هتل HDL مدل MH48IP/D.231 هسته سیستم مدیریت هوشمند اتاق هتل است که برای کنترل و پایش تجهیزات اتاق و مدیریت ورودی و خروجی‌های Dry Contact طراحی شده است. این ماژول با ۴۸ کانال کنترلی، ۵۱ کانال کنتاکت خشک، ۹۹ سناریو، ارتباط UDP/IP، پشتیبانی از RS485 و اتصال به شبکه HDL Buspro، امکان یکپارچه‌سازی بخش‌های مختلف اتاق با نرم‌افزار مدیریت هتل IHMS را فراهم می‌کند.

کنترلر مرکزی اتاق هتل HDL پس از تنظیم پارامترها در نرم‌افزار IHMS می‌تواند در مدیریت پنل زنگ، پرده، روشنایی، فن و سیستم تهویه مطبوع نقش داشته باشد و وضعیت تجهیزات را برای نرم‌افزار مانیتورینگ ارسال کند. ارتباط RJ45 نیز امکان اتصال سیستم اتاق به پذیرش یا مرکز مدیریت هتل را فراهم می‌کند.

ویژگی‌های کنترلر مرکزی اتاق هتل HDL

۴۸ کانال کنترلی سیستم هتل

کنترلر مرکزی اتاق هتل HDL از ۴۸ کانال کنترلی پشتیبانی می‌کند. طبق دیتاشیت، برای هر کانال دیمر امکان تعریف حد پایین، حد بالا و حداکثر مقدار وجود دارد.

این ۴۸ کانال بخشی از ساختار کنترلی سیستم هتل هستند و نباید به‌صورت ۴۸ خروجی رله قدرت مستقل معرفی شوند.

پارامترهای سیستم از طریق نرم‌افزار مدیریت هتل تنظیم می‌شوند و ماژول بر اساس پیکربندی انجام‌شده، تجهیزات و وضعیت‌های مرتبط با اتاق را مدیریت می‌کند.

۵۱ کانال کنتاکت خشک ورودی و خروجی

یکی از قابلیت‌های مهم مدل MH48IP/D.231 پشتیبانی از ۵۱ کانال Dry Contact است.

هر یک از این ۵۱ کانال می‌تواند از طریق نرم‌افزار مدیریت هتل IHMS به‌عنوان ورودی یا خروجی تنظیم شود. همچنین کانال ورودی، کانال خروجی و اهداف کنترلی از طریق نرم‌افزار قابل پیکربندی هستند.

در مثال صفحه دوم دیتاشیت، کانال‌های ۱ تا ۳ به‌عنوان خروجی LED معرفی شده‌اند و سازنده برای LED مقاومت ۴۷۰ اهم تا ۲ کیلو‌اهم را توصیه کرده است. کانال‌های ۴۰ تا ۴۲ نیز به‌عنوان نمونه ورودی کنتاکت خشک نمایش داده شده‌اند.

این مثال‌ها نشان‌دهنده قابلیت پیکربندی کانال‌ها هستند و به این معنی نیست که کانال‌های ۱ تا ۳ یا ۴۰ تا ۴۲ در تمام پروژه‌ها الزاماً باید همین عملکرد را داشته باشند.

پشتیبانی از ۹۹ سناریو

این کنترلر از مجموع ۹۹ سناریو پشتیبانی می‌کند و زمان اجرای هر سناریو بین صفر تا ۲۵۰ ثانیه قابل تنظیم است.

سناریوها می‌توانند برای هماهنگ‌سازی عملکرد چند تجهیز در اتاق استفاده شوند و بر اساس تنظیمات سیستم مدیریت هتل اجرا شوند.

اجرای سناریو بر اساس وضعیت Card Master

کنترلر MH48IP/D.231 قابلیت اجرای سناریو متناسب با وضعیت Card Master را دارد.

این قابلیت امکان استفاده از وضعیت کارت مستر را در منطق مدیریت اتاق فراهم می‌کند؛ برای مثال، سیستم می‌تواند بر اساس وضعیت تعریف‌شده کارت، سناریوی مشخصی را اجرا کند.

عملکرد دقیق سناریو به پیکربندی انجام‌شده در نرم‌افزار مدیریت هتل بستگی دارد.

تأخیر حفاظتی و تأخیر روشن‌شدن رله

برای هر کانال رله، زمان تأخیر حفاظتی از صفر تا ۶۰ دقیقه قابل تنظیم است.

همچنین تأخیر روشن‌شدن کانال رله را می‌توان در محدوده صفر تا ۲۵۰ ثانیه تنظیم کرد.

این قابلیت‌ها برای مدیریت زمان‌بندی عملکرد کانال‌ها و جلوگیری از اجرای هم‌زمان یا فوری برخی فرمان‌ها در سیستم قابل استفاده هستند.

مدیریت روشنایی، پرده و تهویه

طبق دیتاشیت، کنترلر مرکزی اتاق هتل HDL پس از پیکربندی می‌تواند تجهیزات مختلف اتاق را از طریق نرم‌افزار مدیریت هتل کنترل و پایش کند، از جمله:

• پنل زنگ اتاق
• پرده
• روشنایی
• فن
• سیستم تهویه مطبوع

وضعیت تجهیزات نیز می‌تواند برای نرم‌افزار مانیتورینگ ارسال شود.

عملکرد هر بخش به تجهیزات جانبی، نحوه سیم‌کشی و تنظیمات انجام‌شده در IHMS وابسته است.

پشتیبانی از تجهیزات RS485

کنترلر مرکزی اتاق هتل HDL از تجهیزات ارتباطی RS485 پشتیبانی می‌کند.

ترمینال مربوط به RS485 در نقشه صفحه دوم دیتاشیت مشخص شده است. وجود این رابط به معنی سازگاری خودکار با تمام تجهیزات RS485 نیست و پروتکل و نحوه ارتباط تجهیز مقصد باید با سیستم پروژه سازگار باشد.

ارتباط HDL Buspro و INNER Buspro

این ماژول دارای رابط HDL Buspro و INNER Buspro است.

برای کابل HDL Buspro می‌توان از CAT5E یا کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری استفاده کرد. اتصال Buspro به‌صورت سری یا Hand-in-Hand انجام می‌شود.

برای رابط INNER Buspro نیز کابل CAT5E معرفی شده است.

مصرف استاتیک و دینامیک

ولتاژ کاری کنترلر MH48IP/D.231 بین ۱۲ تا ۳۰ ولت DC است.

مصرف جریان دستگاه در ولتاژ ۲۴ ولت DC در دو وضعیت اعلام شده است:

• مصرف استاتیک: ۵۵ میلی‌آمپر
• مصرف دینامیک: ۶۰۰ میلی‌آمپر

در طراحی منبع تغذیه Buspro باید مصرف دینامیک دستگاه نیز در نظر گرفته شود و انتخاب منبع صرفاً بر اساس مصرف استاتیک انجام نشود.

نصب داخل تابلو برق

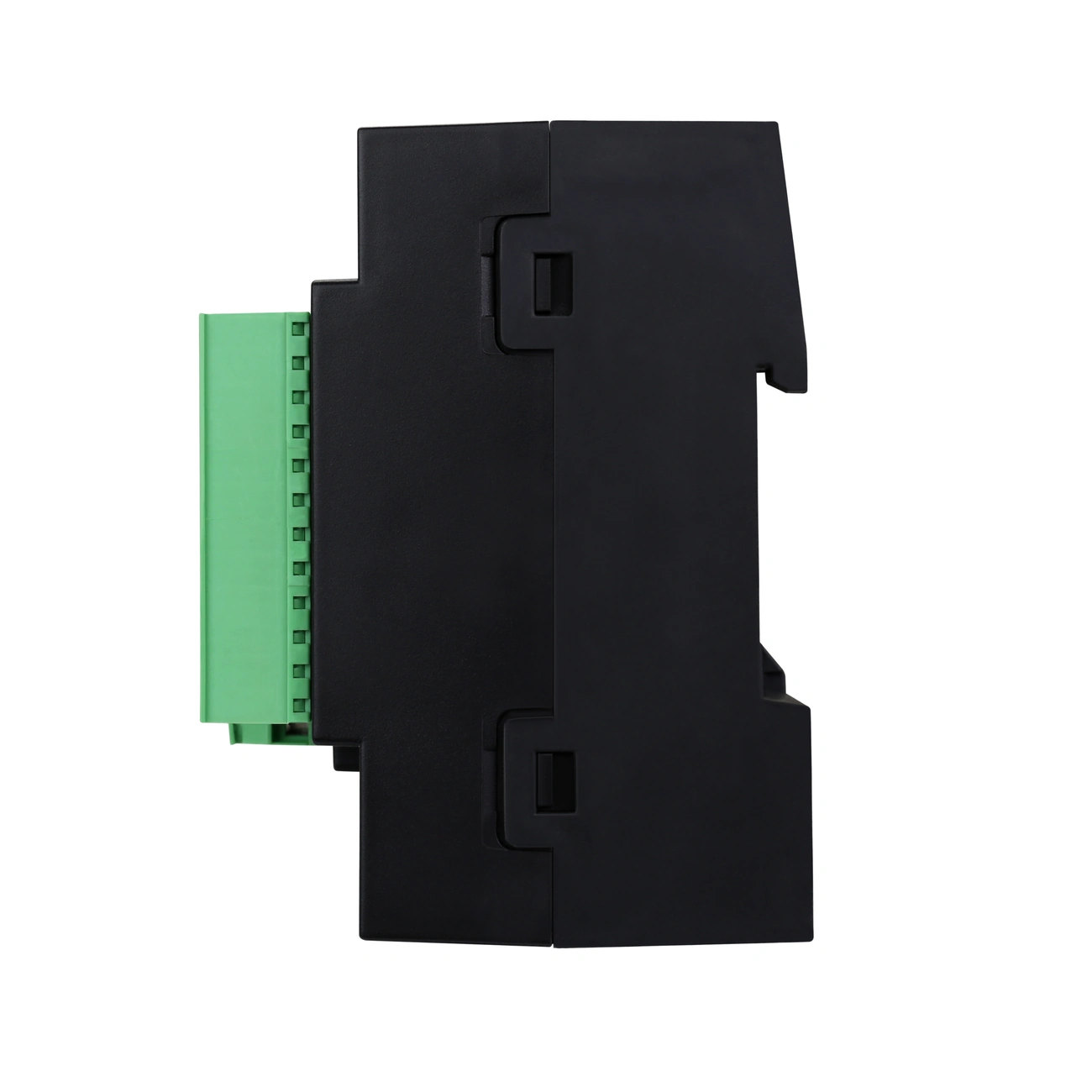

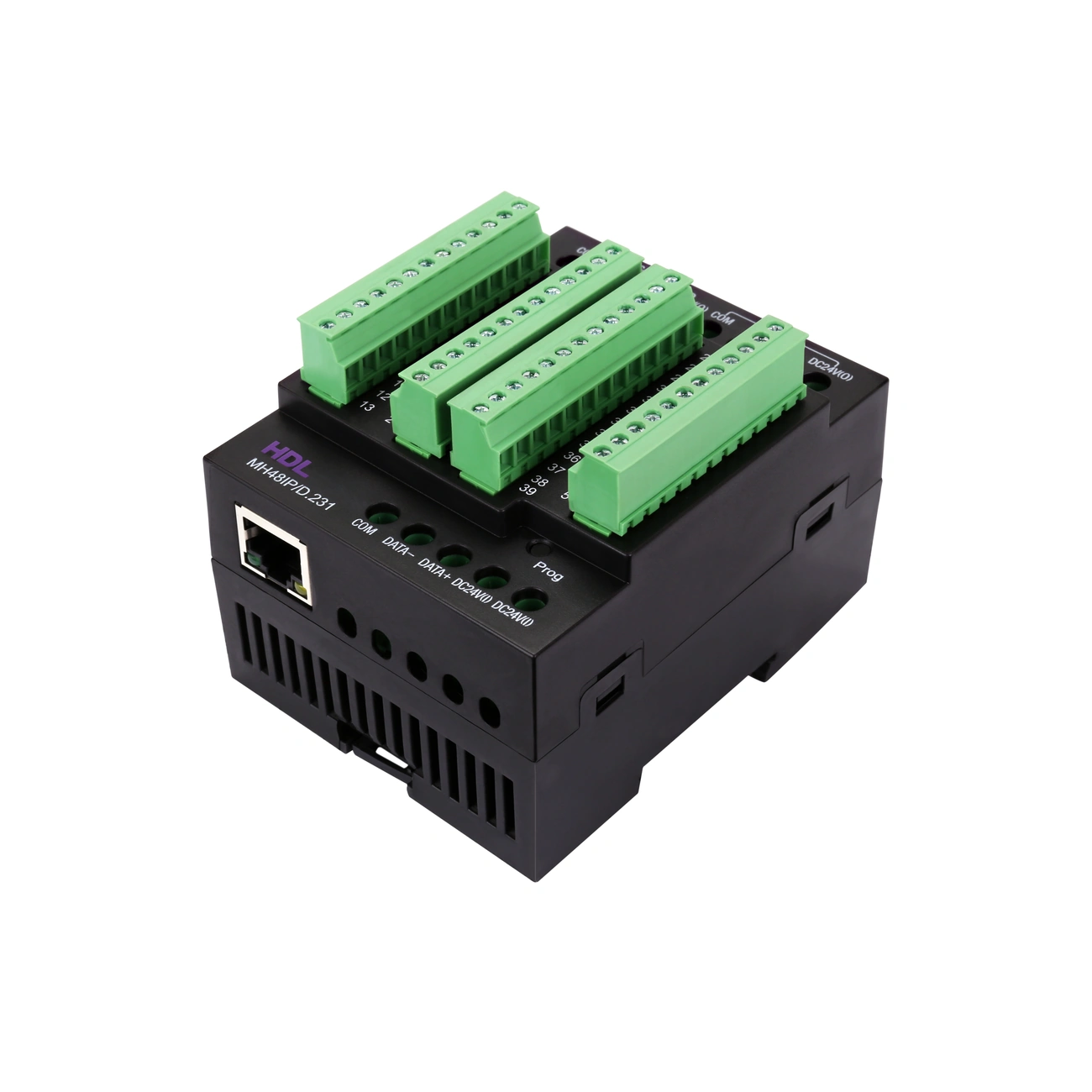

کنترلر مرکزی اتاق هتل HDL دارای ابعاد ۷۲ × ۹۰ × ۶۶ میلی‌متر و وزن ۱۳۰ گرم است. بدنه از نایلون و پلی‌کربنات ساخته شده و درجه حفاظت IP20 دارد.

دستگاه روی ریل DIN استاندارد ۳۵ میلی‌متری داخل تابلو برق نصب می‌شود.

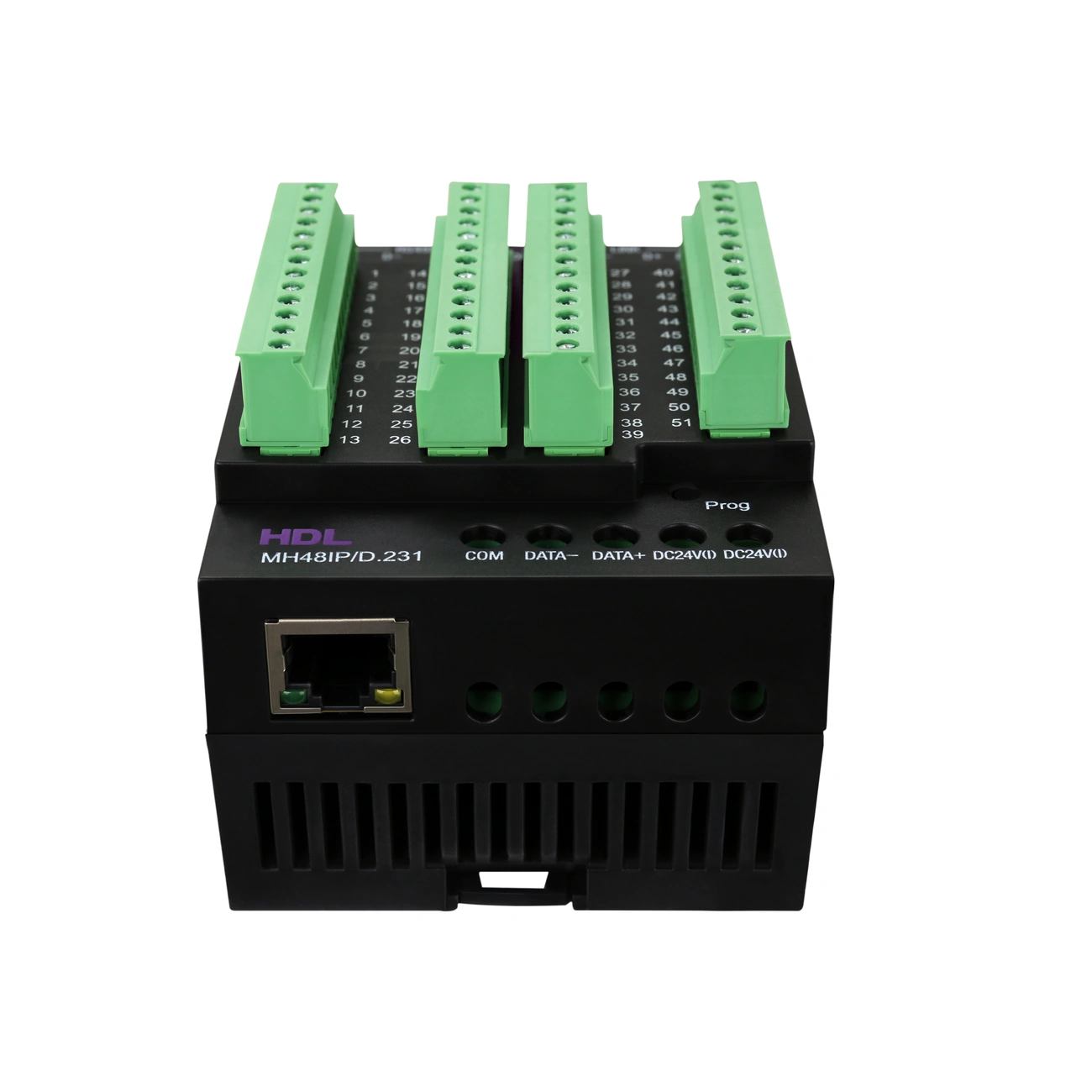

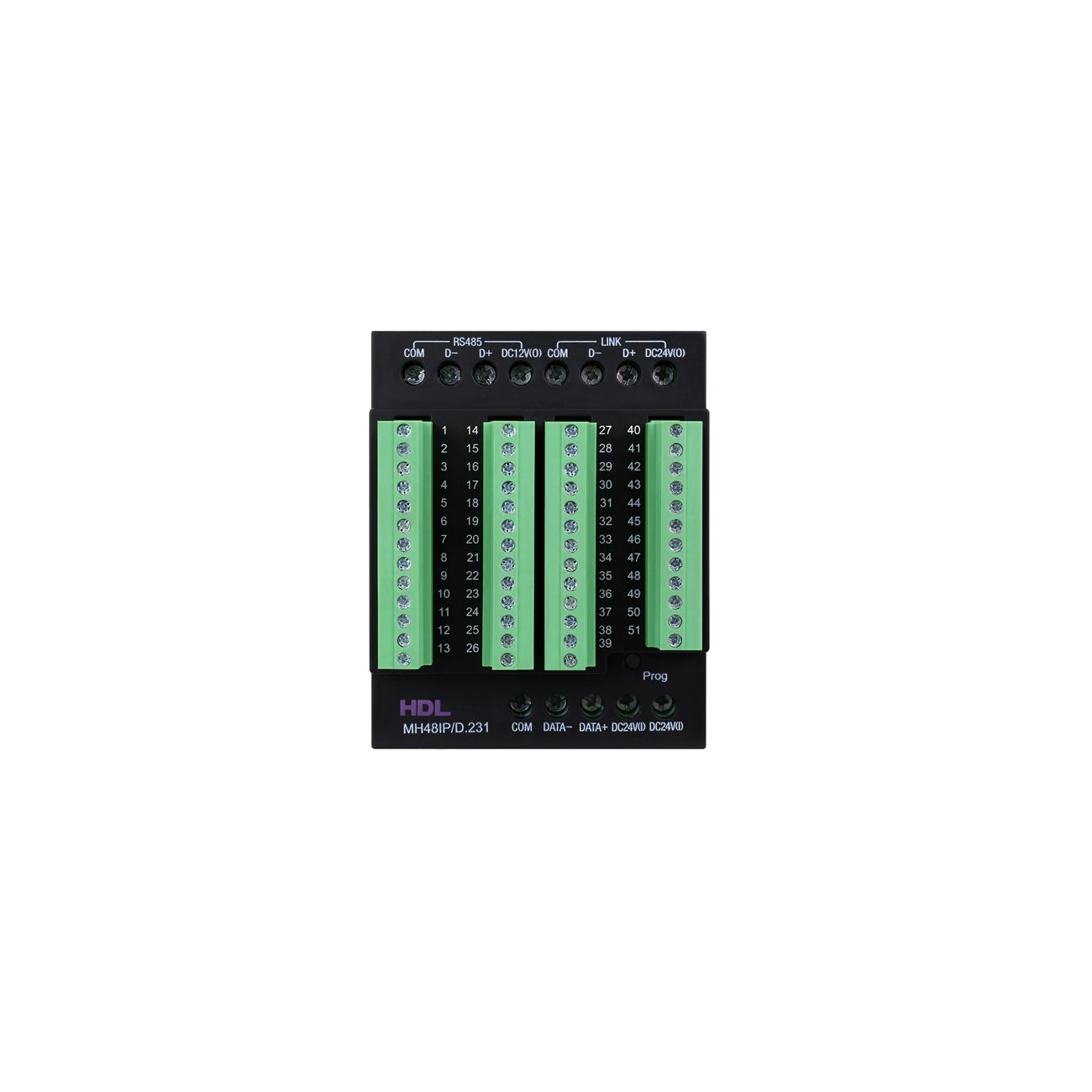

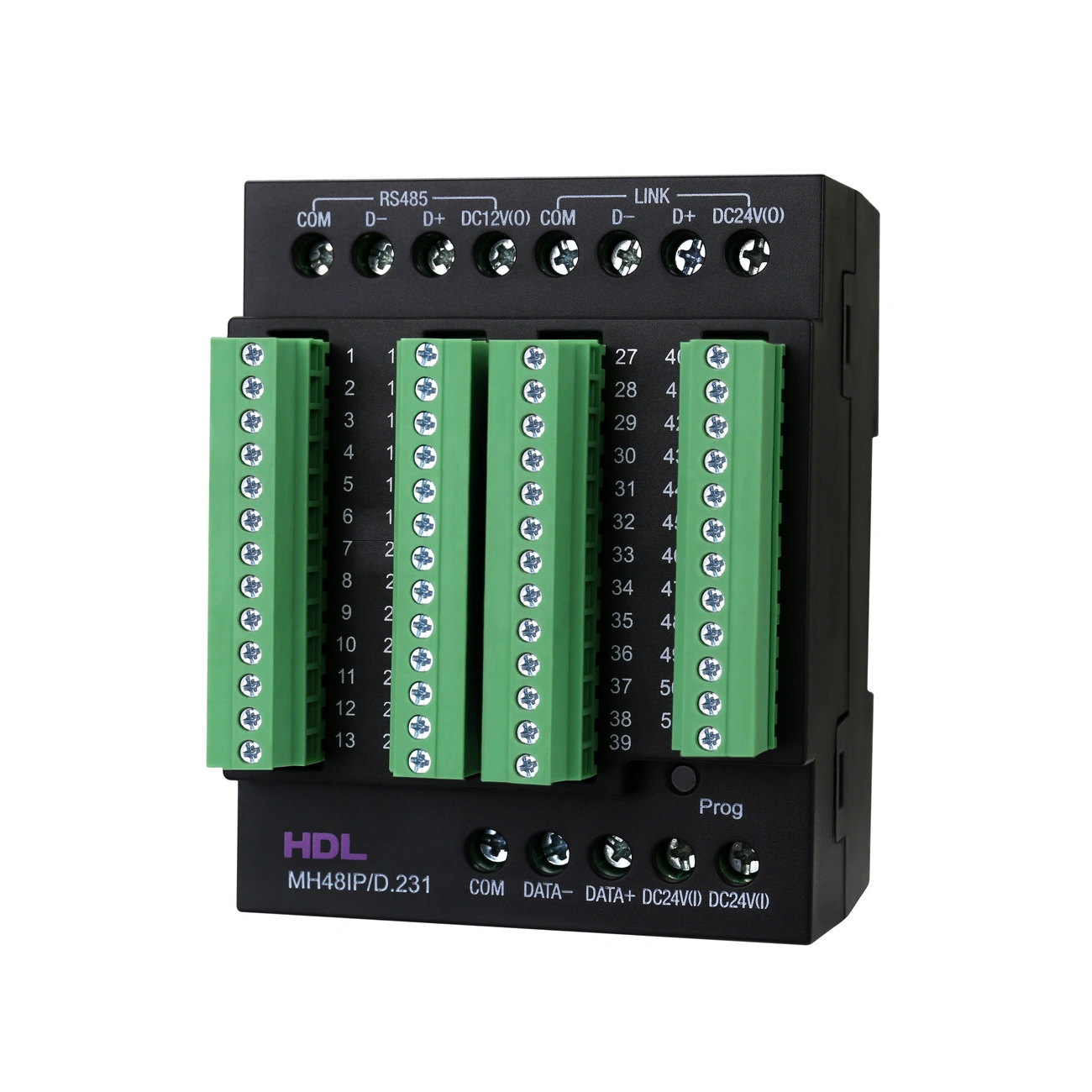

نقشه صفحه دوم دیتاشیت محل پورت RJ45، ترمینال RS485، INNER Bus، HDL Buspro، کانال‌های ورودی و خروجی و دکمه برنامه‌ریزی را نشان می‌دهد.

در حالت عملکرد عادی، نشانگر دستگاه به رنگ سبز چشمک می‌زند. با نگه داشتن دکمه Programming به مدت ۱۰ ثانیه، نشانگر قرمز شده و تنظیمات کارخانه بازیابی می‌شوند.

برای نصب ایمن، گشتاور بستن پیچ نباید بیشتر از ۰٫۴ نیوتن‌متر باشد. اتصال اشتباه Buspro یا اعمال ولتاژ AC به سیم Buspro می‌تواند باعث آسیب تجهیزات سیستم شود.

کاربردهای کنترلر مرکزی اتاق هتل HDL

کنترلر مرکزی اتاق هتل HDL برای ایجاد زیرساخت مدیریت هوشمند اتاق در هتل‌ها طراحی شده است. این ماژول امکان مدیریت تجهیزات اتاق، اجرای سناریوها و دریافت یا ارسال وضعیت از طریق کانال‌های کنتاکت خشک را در اختیار سیستم قرار می‌دهد.

وجود ۵۱ کانال قابل تنظیم به‌عنوان ورودی یا خروجی، امکان دریافت وضعیت از تجهیزات و ارسال فرمان‌های کنترلی متناسب با طراحی پروژه را فراهم می‌کند. ارتباط UDP/IP نیز کنترلر اتاق را به پذیرش یا مرکز مدیریت متصل می‌کند.

این دستگاه یک کنترلر مرکزی سیستم هتل است و ۴۸ کانال آن نباید به‌عنوان ۴۸ رله قدرت مستقل معرفی شود. همچنین نوع عملکرد هر یک از ۵۱ کانال Dry Contact باید در نرم‌افزار IHMS و متناسب با طراحی پروژه تعیین شود.
