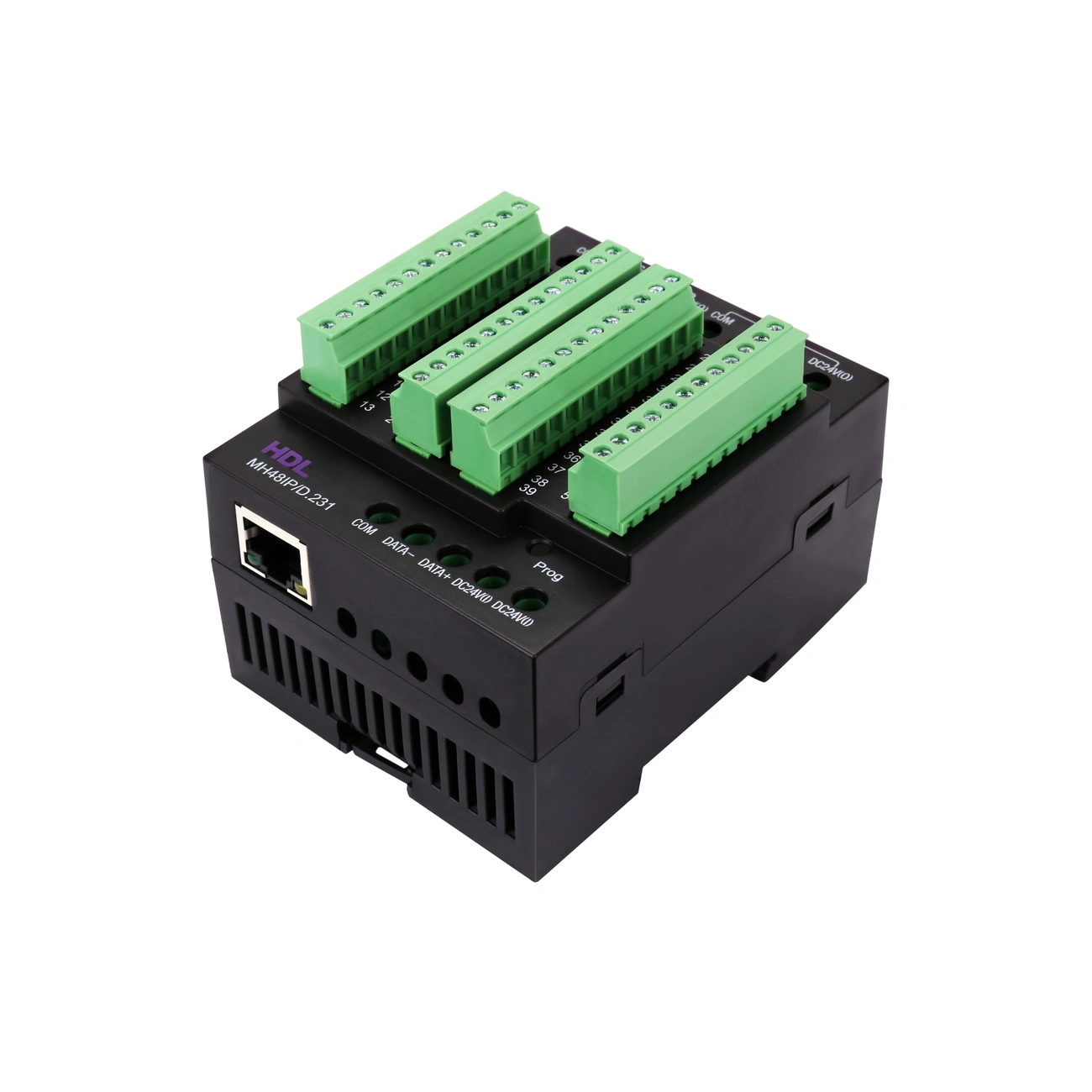

کنترلر اتاق هتل 48 کانال HDL مدل MH48IP/D.231

کنترلر اتاق هتل HDL مدل MH48IP/D.231

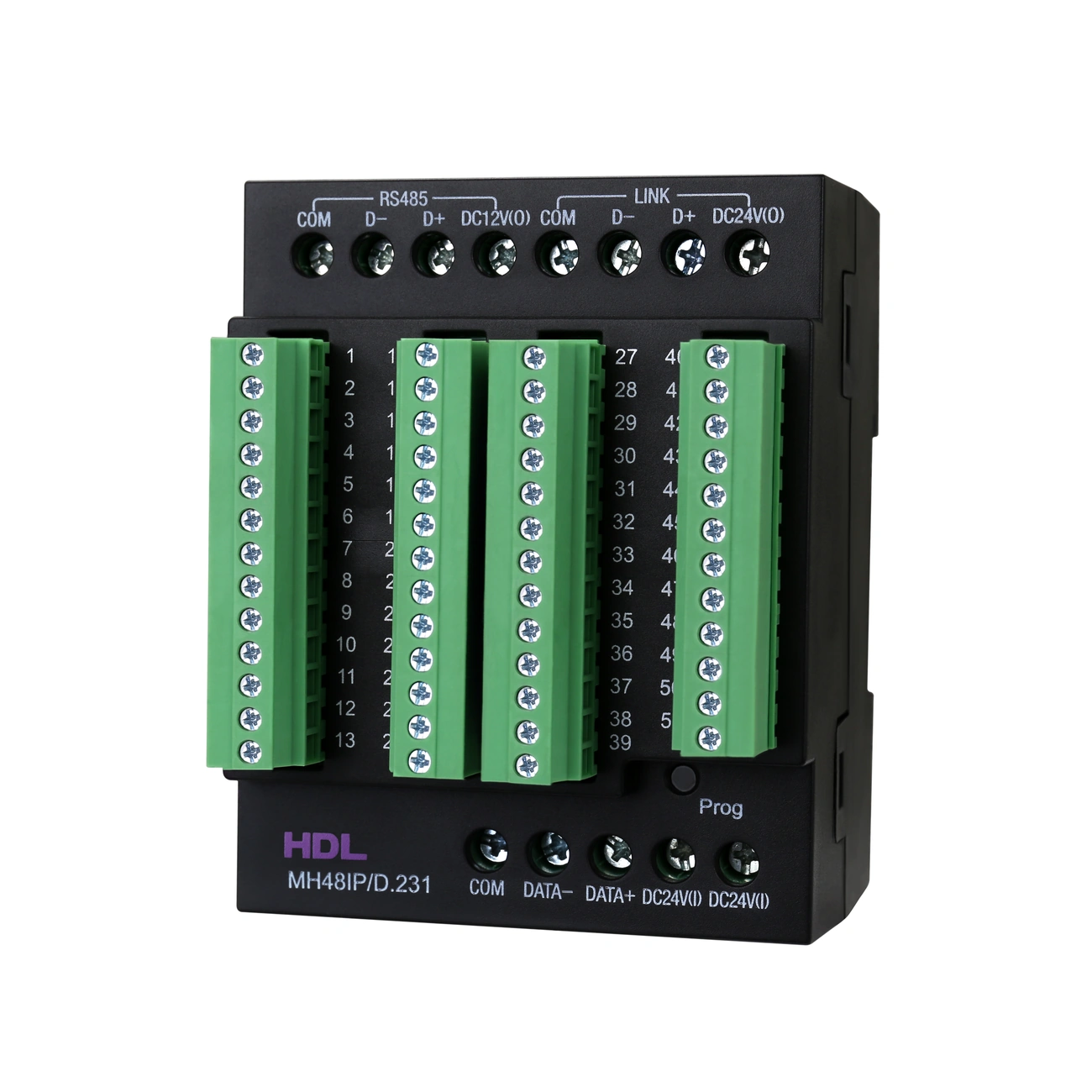

کنترلر اتاق هتل HDL 48 کانال مدل MH48IP/D.231 یک کنترلر مرکزی برای مدیریت تجهیزات اتاق‌های هتل در سیستم HDL Buspro است که امکان کنترل و مانیتورینگ زنگ درب، پرده، روشنایی، فن و سیستم تهویه مطبوع را از طریق نرم‌افزار مدیریت هتل IHMS فراهم می‌کند. این دستگاه علاوه بر ۴۸ کانال کنترلی، از ورودی و خروجی Dry Contact، ارتباط RS485 و شبکه UDP/IP نیز پشتیبانی می‌کند و برای نصب روی ریل DIN داخل تابلو برق طراحی شده است.

کنترل مرکزی تجهیزات اتاق هتل

MH48IP/D.231 مشخصاً برای کاربردهای Hotel Room Control طراحی شده است. پس از انجام تنظیمات لازم، دستگاه می‌تواند تجهیزات مختلف اتاق هتل مانند پنل زنگ درب، پرده، چراغ‌ها، فن‌ها و سیستم تهویه مطبوع را کنترل و مانیتور کند.

این ساختار امکان متمرکزکردن بخش مهمی از کنترل‌های الکتریکی و هوشمند هر اتاق روی یک کنترلر مرکزی را فراهم می‌کند.

پشتیبانی از ۴۸ کانال

کنترلر MH48IP/D.231 دارای ۴۸ کانال است. برای کانال‌های دیمر نیز پارامترهای مربوط به حد پایین، حد بالا و حداکثر مقدار قابل تنظیم هستند.

وجود تعداد بالای کانال‌ها باعث می‌شود این دستگاه برای مدیریت چندین عملکرد مختلف در ساختار اتاق هوشمند هتل قابل استفاده باشد.

پشتیبانی از ۹۹ سناریو

یکی از قابلیت‌های مهم این کنترلر، پشتیبانی از ۹۹ Scene یا سناریو است. زمان اجرای هر سناریو نیز در محدوده ۰ تا ۲۵۰ ثانیه قابل تنظیم است.

به این ترتیب می‌توان مجموعه‌ای از عملکردهای مختلف اتاق را در قالب سناریوهای تعریف‌شده مدیریت کرد.

اجرای سناریو بر اساس وضعیت کارت

کنترلر قابلیت اجرای سناریو بر اساس وضعیت Card Master را نیز دارد.

این قابلیت برای ساختار اتاق‌های هوشمند هتل اهمیت دارد؛ زیرا وضعیت کارت اتاق می‌تواند در منطق کنترلی و سناریوهای از پیش تعریف‌شده سیستم مورد استفاده قرار گیرد.

تنظیم تأخیر حفاظتی کانال‌های رله

برای هر کانال رله، Protection Delay Time در محدوده ۰ تا ۶۰ دقیقه قابل تعریف است.

همچنین برای روشن‌شدن کانال رله می‌توان Delay Turn ON در محدوده ۰ تا ۲۵۰ ثانیه تعیین کرد.

این قابلیت امکان ایجاد تأخیرهای زمانی موردنیاز در منطق کنترل تجهیزات اتاق را فراهم می‌کند.

کنترل و مانیتورینگ تجهیزات اتاق

MH48IP/D.231 می‌تواند پنل‌های زنگ درب، پرده‌ها و سیستم‌های تهویه مطبوع را کنترل و مانیتور کرده و وضعیت آن‌ها را برای نرم‌افزار مانیتورینگ ارسال کند.

در معرفی کلی دستگاه نیز کنترل چراغ‌ها و فن‌ها در کنار این تجهیزات ذکر شده است.

ارتباط با نرم‌افزار مدیریت هتل IHMS

تنظیم ورودی‌ها، خروجی‌ها و اهداف کنترلی دستگاه از طریق Hotel Management Software یا IHMS انجام می‌شود.

همچنین دستگاه می‌تواند وضعیت تجهیزات را برای سیستم مانیتورینگ ارسال کند؛ بنابراین کنترلر تنها نقش فرمان‌دهنده محلی ندارد و در ساختار مدیریت مرکزی هتل نیز قابل استفاده است.

پورت شبکه RJ45 با UDP/IP

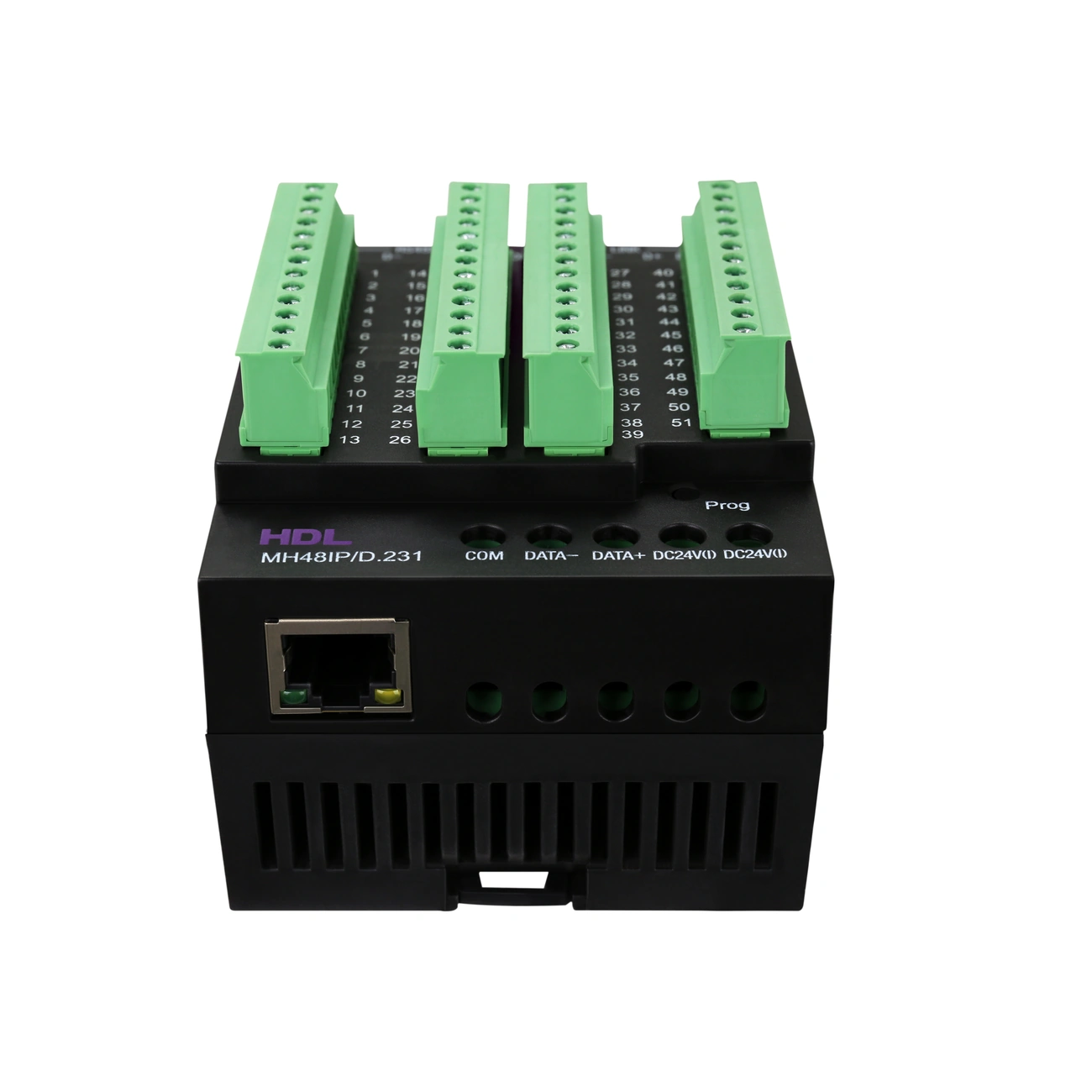

این کنترلر دارای پورت RJ45 با رابط شبکه UDP/IP است. این ارتباط برای اتصال دستگاه به بخش پذیرش یا مرکز مدیریت هتل در نظر گرفته شده است.

با استفاده از نرم‌افزار مدیریت هتل، امکان یکپارچه‌سازی این ماژول با نرم‌افزارهای مدیریتی شخص ثالث نیز ذکر شده است.

پشتیبانی از HDL Buspro و INNER Buspro

رابط سیگنال دستگاه شامل HDL Buspro و INNER Buspro است.

برای کابل Buspro استفاده از CAT5E یا کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰.۸ میلی‌متر مشخص شده و روش اتصال Buspro نیز به‌صورت سری یا Hand-in-Hand است.

برای RJ45 و INNER Buspro نیز کابل CAT5E ذکر شده است.

پشتیبانی از تجهیزات RS485

MH48IP/D.231 از تجهیزات ارتباطی RS485 پشتیبانی می‌کند. این قابلیت امکان استفاده از دستگاه در ساختارهایی را فراهم می‌کند که تجهیزات سازگار RS485 نیز در سیستم وجود دارند.

دیاگرام سیم‌کشی صفحه دوم نیز محل اتصال RS485 Device را در بخش بالایی کنترلر نشان می‌دهد.

قابلیت Dry Contact

یکی از ویژگی‌های مهم این کنترلر، پشتیبانی از Dry Contact است. در بخش عملکردها، برای دستگاه ۵۱ کانال Dry Contact ذکر شده و ورودی، خروجی و هدف کنترلی کانال‌ها از طریق نرم‌افزار IHMS قابل تنظیم هستند.

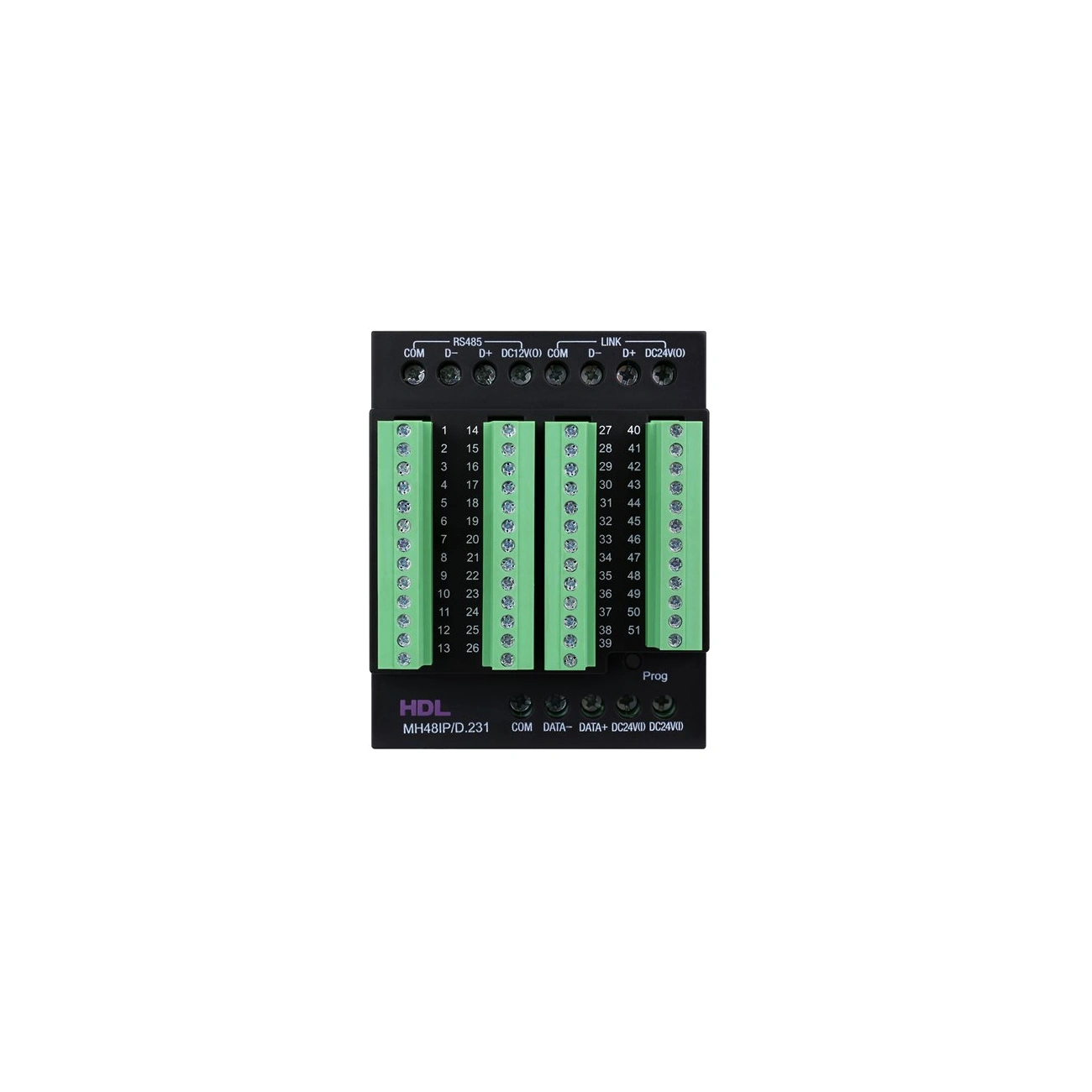

در صفحه دوم نیز توضیح داده شده که دستگاه از ۵۱ کانال ورودی/خروجی پشتیبانی می‌کند و هر کانال می‌تواند به‌عنوان Input یا Output تنظیم شود.

تنظیم کانال به‌صورت ورودی یا خروجی

هر یک از ۵۱ کانال بخش Input/Output قابلیت تنظیم به‌عنوان ورودی یا خروجی را دارد. سازنده توصیه کرده است برنامه اتصال کابل‌ها پیش از سیم‌کشی مشخص شود.

در مثال ارائه‌شده در صفحه دوم، کانال‌های ۱ تا ۳ به‌عنوان خروجی چراغ LED و کانال‌های ۴۰ تا ۴۲ به‌عنوان ورودی Dry Contact نمایش داده شده‌اند.

برای مثال خروجی LED نیز مقاومت 470Ω تا 2KΩ توصیه شده است.

کلید و نشانگر Programming

روی کنترلر یک Programming Button & Indicator قرار دارد. در حالت عملکرد عادی، نشانگر به رنگ سبز چشمک می‌زند.

با نگه‌داشتن کلید Programming به مدت ۱۰ ثانیه، نشانگر قرمز شده و دستگاه به تنظیمات کارخانه بازمی‌گردد.

تنظیمات پیش‌فرض شبکه

تنظیمات پیش‌فرض شبکه دستگاه به این صورت ذکر شده است:

این مقادیر در دیاگرام و بخش Programming صفحه دوم مشخص شده‌اند.

ولتاژ و مصرف انرژی

ولتاژ کاری MH48IP/D.231 برابر با 12 تا 30 ولت DC است.

مصرف جریان دستگاه در 24V DC در حالت Static برابر با 55mA و در حالت Dynamic برابر با 600mA اعلام شده است.

نصب روی ریل DIN

این کنترلر برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری طراحی شده و محل نصب آن داخل Distribution Box یا DB Box است.

در مراحل نصب نیز تأکید شده که ابتدا برق قطع شود، دستگاه داخل تابلو روی ریل DIN نصب شده و سپس کابل RJ45، INNER Buspro و HDL Buspro متصل شوند.

ابعاد فشرده برای نصب داخل تابلو

ابعاد کنترلر 72×90×66 میلی‌متر و وزن آن ۱۳۰ گرم است. جنس بدنه نیز Nylon و PC اعلام شده است.

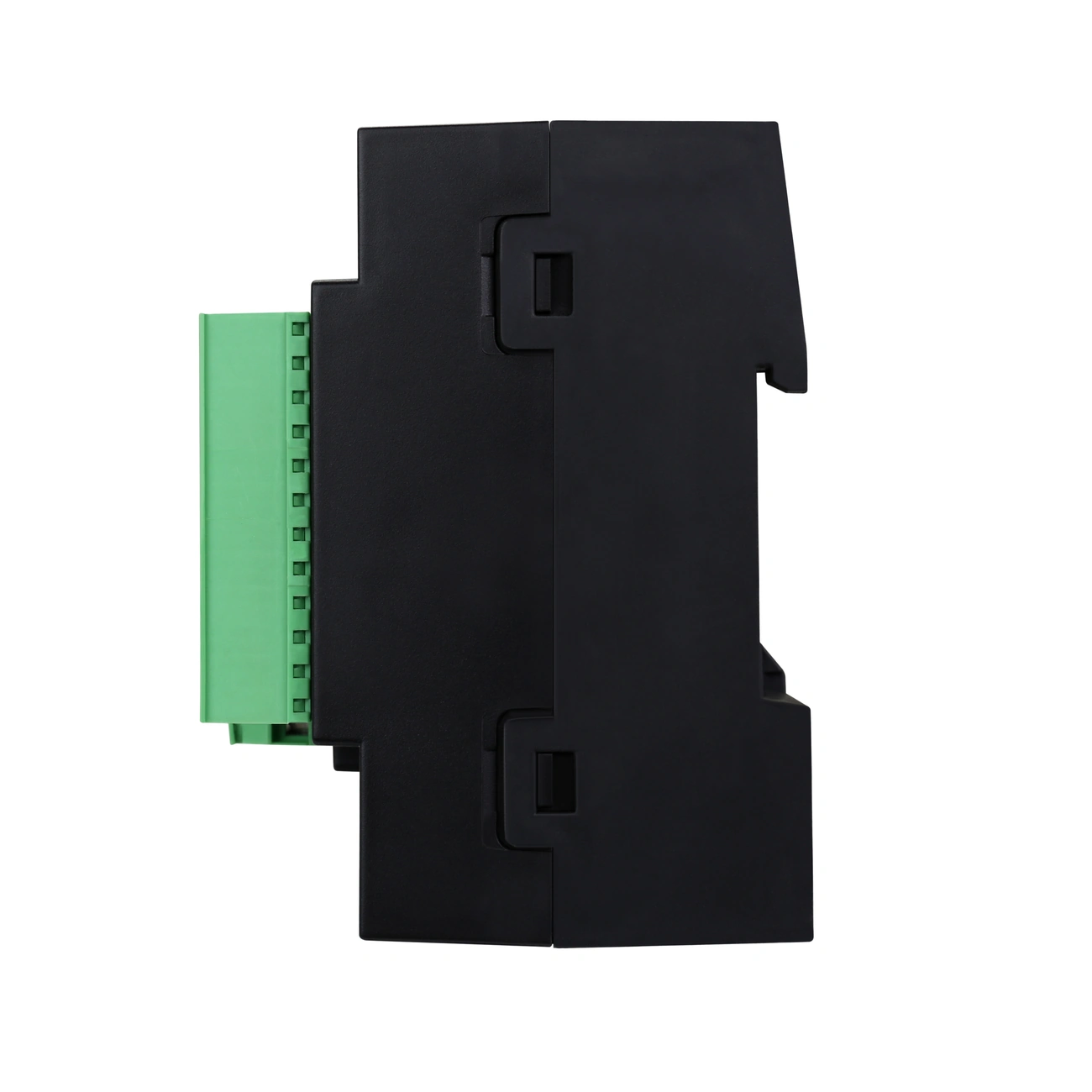

نقشه فنی صفحه دوم نیز نمای روبه‌رو با عرض 72 و ارتفاع 90 میلی‌متر و نمای جانبی با عمق 66 میلی‌متر را نشان می‌دهد.

کاربرد کنترلر اتاق هتل HDL 48 کانال

MH48IP/D.231 برای پروژه‌های هوشمندسازی هتل طراحی شده است؛ جایی که کنترل تجهیزات اتاق و انتقال وضعیت آن‌ها به سیستم مدیریت مرکزی اهمیت دارد.

این کنترلر می‌تواند در ساختار هر اتاق برای مدیریت روشنایی، پرده، فن، تهویه مطبوع و پنل زنگ درب مورد استفاده قرار گیرد و از طریق IHMS با سیستم مدیریت هتل ارتباط داشته باشد. همچنین وجود RJ45 و UDP/IP امکان اتصال آن به مرکز پذیرش یا مدیریت را فراهم می‌کند.

نکات نصب و ایمنی

کنترلر باید داخل تابلو توزیع و روی ریل DIN 35 میلی‌متری نصب شود. پیش از نصب باید تغذیه قطع شده و پس از اتصال RJ45، INNER Buspro و HDL Buspro، صحت تمام اتصالات بررسی شود.

گشتاور بستن پیچ‌ها نباید بیشتر از 0.4Nm باشد. همچنین اتصال اشتباه رابط Buspro یا ورود ولتاژ AC به سیم Buspro می‌تواند باعث آسیب به تجهیزات شود و دستگاه نباید در معرض مایعات یا گازهای خورنده قرار گیرد.
