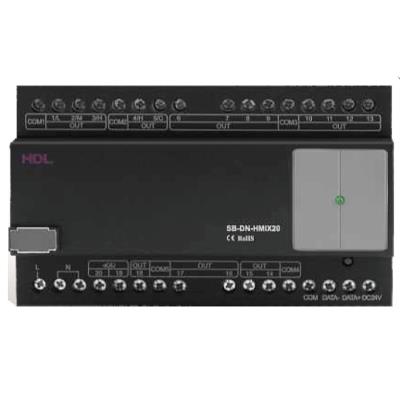

کنترلر میکس اتاق هتل 20 کانال HDL مدل MHD02R18U.232
کنترلر میکس اتاق هتل HDL 20 کانال مدل MHD02R18U.232 برای کنترل FCU، روشنایی و دیمر طراحی شده و دارای ۵ کانال فن‌کویل، ۱۳ خروجی رله ۵ و ۱۰ آمپر، ۲ کانال دیمر ۲ آمپر و ارتباط INNER-Buspro است.
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
کنترلر میکس اتاق هتل HDL 20 کانال
کنترلر میکس اتاق هتل HDL 20 کانال مدل MHD02R18U.232 یک ماژول ترکیبی برای کنترل تجهیزات الکتریکی اتاق مهمان در پروژه‌های هوشمندسازی هتل است که ۲۰ کانال را در یک دستگاه ارائه می‌دهد. این کنترلر شامل کانال‌های اختصاصی کنترل FCU، خروجی‌های رله ۵ و ۱۰ آمپر و دو خروجی دیمر ۲ آمپر بوده و از طریق INNER-Buspro با Hotel Room Control Host ارتباط برقرار می‌کند.
کنترلر ترکیبی ۲۰ کانال برای اتاق هتل
MHD02R18U.232 در مجموع دارای ۲۰ کانال است. ویژگی مهم این مدل، یکسان نبودن عملکرد همه کانال‌هاست؛ کانال‌ها به چند گروه مختلف برای کنترل FCU، بارهای رله‌ای و دیمر تقسیم شده‌اند.
این ساختار امکان متمرکزکردن چند نوع کنترل موردنیاز اتاق هتل در یک ماژول تابلویی را فراهم می‌کند.
۵ کانال برای کنترل FCU
کانال‌های ۱ تا ۵ برای کنترل معمول FCU یا فن‌کویل در نظر گرفته شده‌اند.
کانال‌های ۱، ۲ و ۳ وظیفه کنترل سرعت فن را بر عهده دارند و کانال‌های ۴ و ۵ برای کنترل شیر سرمایش و شیر گرمایش استفاده می‌شوند.
بنابراین کنترل بخش اصلی عملکرد فن‌کویل اتاق شامل سرعت فن و شیرهای سرمایش و گرمایش در ساختار این ماژول پیش‌بینی شده است.
۸ خروجی رله ۵ آمپر
کانال‌های ۶ تا ۱۳ خروجی رله معمولی هستند و ظرفیت هر یک از آن‌ها ۵ آمپر اعلام شده است.
بارهای ذکرشده برای این خروجی‌ها عبارت‌اند از:
- لامپ رشته‌ای
- لامپ هالوژن
- هالوژن ولتاژ پایین
- چراغ LED
اتصال بار خازنی به این کانال‌ها توصیه نشده است.
۵ خروجی رله ۱۰ آمپر
کانال‌های ۱۴ تا ۱۸ نیز خروجی رله معمولی هستند، با این تفاوت که ظرفیت هر کانال ۱۰ آمپر است.
برای این کانال‌ها نیز بارهایی مانند لامپ رشته‌ای، هالوژن، هالوژن ولتاژ پایین و LED ذکر شده و استفاده برای بارهای خازنی توصیه نشده است.
در نتیجه ماژول در کنار هشت خروجی ۵ آمپر، پنج خروجی رله با ظرفیت بالاتر نیز ارائه می‌کند.
دو کانال دیمر ۲ آمپر
کانال‌های ۱۹ و ۲۰ خروجی‌های دیمر مبتنی بر Silicon-Controlled Rectifier هستند و ظرفیت هر کانال ۲ آمپر است.
در بخش نکات مهم نیز این دو خروجی به‌عنوان کانال‌های TRIAC معرفی شده‌اند و برای حفاظت از آن‌ها اتصال فیوز aR الزامی اعلام شده است.
دمای بخش دیمر نیز نباید از ۵۰ درجه سانتی‌گراد بیشتر شود.
ساختار ترکیبی خروجی‌ها
تقسیم‌بندی ۲۰ کانال این کنترلر به‌صورت زیر است:
| شماره کانال | نوع عملکرد | ظرفیت / کاربرد |
|---|---|---|
| 1 تا 3 | کنترل FCU | کنترل سرعت فن |
| 4 و 5 | کنترل FCU | شیر سرمایش و گرمایش |
| 6 تا 13 | خروجی رله | 5A برای هر کانال |
| 14 تا 18 | خروجی رله | 10A برای هر کانال |
| 19 و 20 | خروجی TRIAC | 2A برای هر کانال |
این تقسیم‌بندی مستقیماً برای MHD02R18U.232 تعریف شده است.
ارتباط INNER-Buspro
ارتباط این کنترلر از طریق INNER-Buspro انجام می‌شود. برای کابل ارتباطی می‌توان از CAT5E یا کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰.۸ میلی‌متر استفاده کرد.
راهنمای سیم‌بندی INNER-Buspro نیز چهار خط اصلی را مشخص کرده است:
| اتصال | رنگ HDL Buspro/KNX |
|---|---|
| COM | مشکی |
| DATA- | سفید |
| DATA+ | زرد |
| DC24V | قرمز |
نیاز به Hotel Room Control Host
نکته مهم در انتخاب MHD02R18U.232 این است که این ماژول به‌صورت مستقل برای سیستم هتل کار نمی‌کند و باید همراه با Hotel Room Control Host استفاده شود. این موضوع هم در معرفی محصول و هم در دیاگرام سیم‌کشی صفحه دوم صراحتاً ذکر شده است.
بنابراین این محصول باید به‌عنوان بخشی از ساختار کنترلی اتاق هوشمند هتل در نظر گرفته شود، نه یک کنترلر مستقل.
نشانگر وضعیت و تنظیم آدرس
روی دستگاه یک Indicator قرار دارد که هنگام عملکرد صحیح ماژول به‌صورت چشمک‌زن کار می‌کند.
با نگه‌داشتن آن به مدت ۳ ثانیه، امکان خواندن و تغییر Start Address از طریق نرم‌افزار HDL-Hotel Room Intelligent System Manage Software فراهم می‌شود.
تغذیه ۱۵ تا ۳۰ ولت DC
ولتاژ کاری MHD02R18U.232 برابر با 15 تا 30 ولت DC است.
مصرف جریان دستگاه در 24V DC در حالت Static برابر با 30mA و در حالت Dynamic برابر با 350mA اعلام شده است.
نصب روی ریل DIN
کنترلر برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری طراحی شده است. محل نصب دستگاه داخل DB Box یا تابلو توزیع است.
طبق مراحل نصب، ابتدا ماژول روی ریل DIN داخل تابلو نصب می‌شود، کانال‌ها علامت‌گذاری شده و سپس بارها و کابل INNER-Buspro متصل می‌شوند. همچنین باید قبل از راه‌اندازی، اتصال خروجی‌ها از نظر اتصال کوتاه بررسی شود.
ابعاد و ساختار فیزیکی
ابعاد دستگاه 144×90×66 میلی‌متر و وزن خالص آن 563.5 گرم است. بدنه نیز از Nylon و PC ساخته شده است.
نقشه فنی صفحه دوم نیز عرض ۱۴۴ میلی‌متر، ارتفاع ۹۰ میلی‌متر و عمق ۶۶ میلی‌متر دستگاه را نشان می‌دهد.
کاربرد کنترلر میکس اتاق هتل HDL 20 کانال
MHD02R18U.232 برای سیستم‌های هوشمندسازی اتاق مهمان هتل طراحی شده است که به ترکیبی از کنترل فن‌کویل، خروجی‌های رله و کانال‌های دیمر نیاز دارند.
وجود ۵ کانال FCU برای کنترل سرعت فن و شیرهای سرمایش و گرمایش، ۱۳ خروجی رله با دو ظرفیت ۵ و ۱۰ آمپر و دو کانال دیمر ۲ آمپر باعث می‌شود چند بخش مختلف اتاق از طریق یک ماژول تابلویی مدیریت شوند.
این کنترلر باید از طریق INNER-Buspro به Hotel Room Control Host متصل شود و به‌تنهایی برای عملکرد سیستم هتل طراحی نشده است.
نکات نصب و ایمنی
برای کانال‌های ۱۹ و ۲۰ TRIAC باید فیوز aR در نظر گرفته شود و کانال‌های رله نیز باید به Breaker یا Fuse مناسب متصل شوند. همچنین گشتاور بستن پیچ‌ها نباید از 0.4Nm بیشتر شود.
ورود برق AC به سیم INNER-Buspro یا اتصال اشتباه رابط آن می‌تواند به تجهیزات سیستم آسیب برساند. دستگاه باید تهویه مناسب داشته باشد و از تماس آن با مایعات و گازهای خورنده جلوگیری شود.
| وزن | 563.5 کیلوگرم |
|---|---|
| ابعاد | 144 × 90 × 66 سانتیمتر |
| تعداد کانال | ۲۰ کانال |
| نوع اتصال | باسیم |
| پروتکل ارتباطی | Buspro |
| خروجی رله 5A | 8 کانال، شماره 6 تا 13 |
| خروجی رله 10A | 5 کانال، شماره 14 تا 18 |
| خروجی دیمر | 2 کانال، شماره 19 و 20 |
| ظرفیت هر خروجی دیمر | 2A |
| ولتاژ کاری | DC 15–30V |
