ماژول Sentido مدل Dry Contact دارای 24 کانال

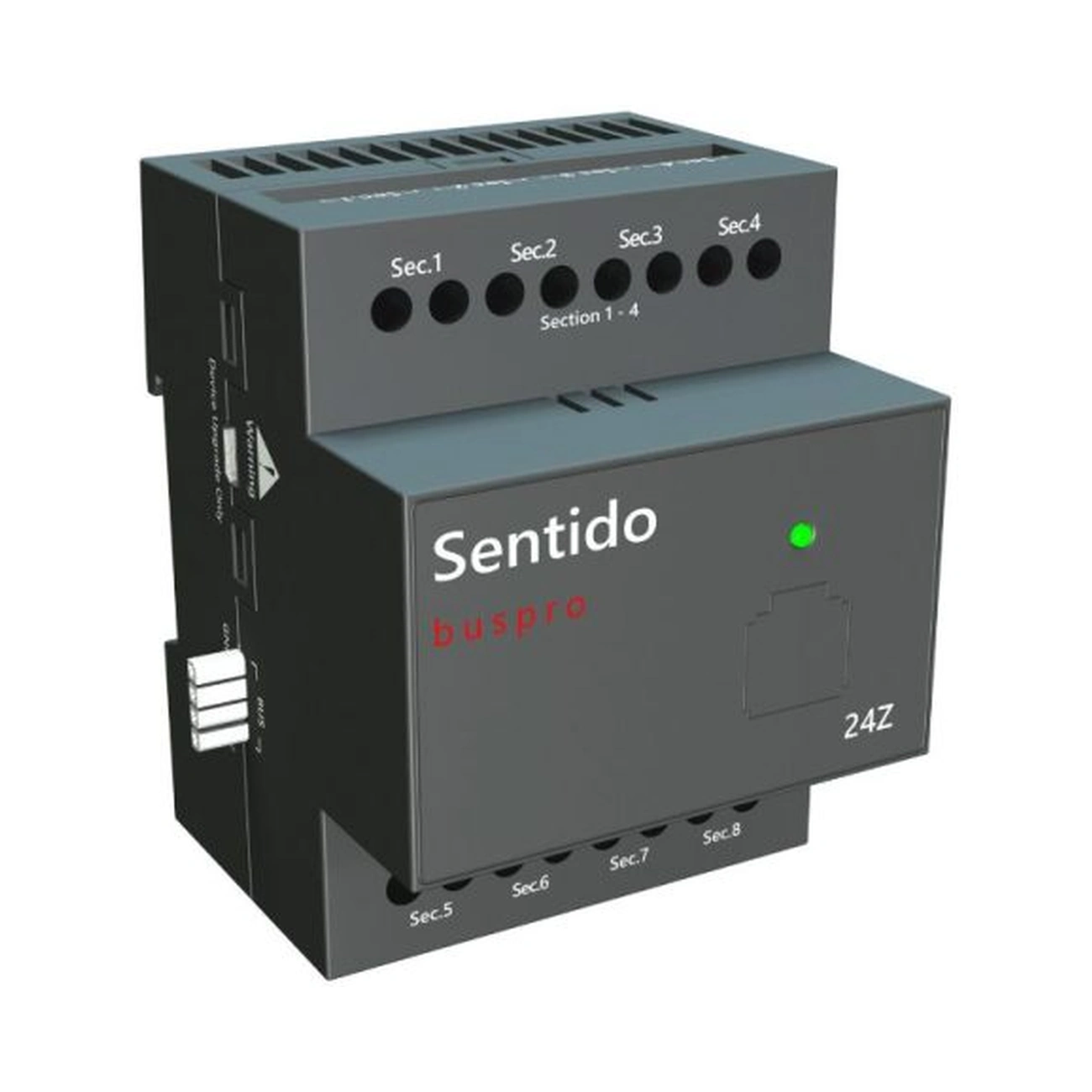

معرفی ماژول Dry Contact ۲۴ کانال Sentido مدل SE-24Z

ماژول Dry Contact ۲۴ کانال Sentido مدل SE-24Z یک ماژول ورودی دیجیتال برای اتصال کلیدهای معمولی، سنسورهای امنیتی و تجهیزات دارای کنتاکت خشک به سیستم هوشمندسازی ساختمان است. این محصول با پشتیبانی از پروتکل ارتباطی S-BUS، امکان دریافت وضعیت ۲۴ ورودی مستقل و استفاده از آن‌ها در سیستم‌های کنترل و اتوماسیون ساختمان را فراهم می‌کند.

ماژول Dry Contact ۲۴ کانال با برخورداری از ورودی‌های قابل تنظیم به‌صورت NO و NC، ایزولاسیون نوری اعلام‌شده و قابلیت تعریف تأخیرهای برنامه‌ریزی‌شده، برای پروژه‌های مسکونی، ویلایی، اداری و تجاری کاربرد دارد.

یکی از مزیت‌های مهم این ماژول، امکان استفاده از کلیدهای مکانیکی و سنسورهای متداول در ساختار ساختمان هوشمند است. به این ترتیب، در پروژه‌های سازگار می‌توان بدون تعویض تمام کلیدهای موجود، وضعیت آن‌ها را وارد سیستم اتوماسیون کرد.

ماژول Dry Contact ۲۴ کانال چیست؟

ماژول Dry Contact ۲۴ کانال یک تجهیز ورودی است که وضعیت باز یا بسته بودن کنتاکت‌های الکتریکی بدون پتانسیل را دریافت کرده و اطلاعات آن‌ها را در اختیار سیستم کنترلی قرار می‌دهد.

Dry Contact یا کنتاکت خشک به اتصالی گفته می‌شود که خود کنتاکت، ولتاژ مستقلی به مدار اعمال نمی‌کند.

برای مثال، یک کلید مکانیکی ساده هنگام فشرده شدن می‌تواند وضعیت اتصال خود را تغییر دهد. ماژول ورودی خشک این تغییر وضعیت را تشخیص داده و آن را براساس تنظیمات سیستم به فرمان کنترلی تبدیل می‌کند.

در مدل SE-24Z تعداد ۲۴ ورودی برای دریافت این نوع سیگنال در نظر گرفته شده است.

این محصول برای دریافت فرمان و مانیتورینگ وضعیت طراحی شده و برخلاف رله قدرت، وظیفه اصلی آن قطع‌و‌وصل مستقیم مصرف‌کننده‌های الکتریکی نیست.

پشتیبانی از ۲۴ ورودی خشک مستقل

مهم‌ترین ویژگی ماژول Dry Contact ۲۴ کانال Sentido، وجود ۲۴ ورودی دیجیتال خشک است.

این ورودی‌ها امکان اتصال مجموعه‌ای از کلیدها و سنسورهای سازگار را به یک ماژول فراهم می‌کنند.

برای مثال، در یک ساختمان می‌توان وضعیت تعدادی کلید دیواری، کنتاکت‌های مغناطیسی درب و پنجره یا خروجی‌های خشک تجهیزات مختلف را دریافت کرد.

با استفاده از این ساختار، اطلاعات ورودی‌ها در سیستم هوشمندسازی قابل استفاده خواهند بود.

تعداد ۲۴ کانال به معنای ۲۴ ورودی است و نباید با وجود ۲۴ خروجی رله برای کنترل مستقیم تجهیزات اشتباه گرفته شود.

پروتکل ارتباطی S-BUS

ماژول Dry Contact ۲۴ کانال از پروتکل ارتباطی S-BUS پشتیبانی می‌کند.

این پروتکل برای تبادل اطلاعات و فرمان میان تجهیزات سازگار در سیستم اتوماسیون ساختمان استفاده می‌شود.

با اتصال ماژول به شبکه ارتباطی مناسب، وضعیت ورودی‌های خشک می‌تواند در منطق کنترلی و سناریوهای هوشمندسازی به کار گرفته شود.

برای مثال، تغییر وضعیت یک کلید دیواری می‌تواند در سیستم برنامه‌ریزی‌شده باعث ارسال فرمان به عملگر روشنایی شود.

استفاده از این قابلیت به سازگاری کنترلر، عملگرها و تنظیمات شبکه S-BUS وابسته است.

ورودی‌های NO و NC

یکی از قابلیت‌های ماژول Dry Contact ۲۴ کانال، پشتیبانی از ورودی‌های NO و NC است.

حالت NO یا Normally Open به کنتاکتی گفته می‌شود که در شرایط عادی باز است و با فعال شدن بسته می‌شود.

حالت NC یا Normally Closed نیز به کنتاکتی اشاره دارد که در شرایط عادی بسته است و هنگام فعال شدن تغییر وضعیت می‌دهد.

این دو ساختار در کلیدهای مکانیکی، کنتاکت‌های مغناطیسی و بسیاری از تجهیزات کنترلی کاربرد دارند.

در ماژول SE-24Z، امکان تنظیم نحوه تفسیر وضعیت NO و NC برای ورودی‌ها مطرح شده است.

این ویژگی به مجری اجازه می‌دهد نوع عملکرد ورودی را مطابق تجهیزات متصل و نیاز پروژه تعریف کند.

ایزولاسیون نوری ورودی‌ها

در اطلاعات فنی محصول، ایزولاسیون نوری با مقدار ۲۵۰۰ ولت برای ورودی‌های ماژول Dry Contact ۲۴ کانال ذکر شده است.

ایزولاسیون نوری با استفاده از قطعاتی مانند اپتوکوپلر، انتقال اطلاعات میان بخش‌های مدار را بدون اتصال الکتریکی مستقیم انجام می‌دهد.

این ساختار می‌تواند به جداسازی الکتریکی مدارهای ورودی و بخش پردازش کمک کند.

بااین‌حال، ایزولاسیون نوری به معنای مجاز بودن اتصال مستقیم برق ۲۲۰ ولت یا سایر ولتاژهای نامناسب به ورودی خشک نیست.

مقدار دقیق تحمل الکتریکی، روش آزمون و محدوده ولتاژ مجاز ورودی‌ها باید از دیتاشیت معتبر همین مدل تأیید شود.

تبدیل کلیدهای مکانیکی به تجهیزات قابل استفاده در خانه هوشمند

یکی از کاربردهای اصلی ماژول Dry Contact ۲۴ کانال Sentido، استفاده از کلیدهای مکانیکی متداول در سیستم هوشمندسازی ساختمان است.

در بسیاری از ساختمان‌ها، کلیدهای دیواری معمولی از قبل نصب شده‌اند و ممکن است کارفرما تمایلی به تعویض تمام کلیدها نداشته باشد.

در چنین شرایطی، می‌توان امکان اتصال کنتاکت خشک کلیدهای سازگار به ماژول را بررسی کرد.

برای مثال، با استفاده از یک ورودی قابل برنامه‌ریزی، تغییر وضعیت کلید می‌تواند به فرمان روشنایی یا اجرای سناریو تبدیل شود.

البته اتصال مستقیم سیم فاز یا مدار برق شهر به ورودی خشک مجاز نیست و ممکن است برای تبدیل سیم‌بندی موجود به تجهیزات واسط نیاز باشد.

اتصال سنسورهای درب و پنجره

ماژول Dry Contact ۲۴ کانال برای دریافت وضعیت سنسورهای مغناطیسی دارای خروجی خشک نیز کاربرد دارد.

این سنسورها معمولاً برای تشخیص باز یا بسته بودن درب و پنجره استفاده می‌شوند.

برای مثال، در یک ویلای هوشمند می‌توان وضعیت پنجره‌های دارای کنتاکت مغناطیسی را به سیستم کنترلی منتقل کرد.

سپس در صورت وجود کنترلر و امکانات نرم‌افزاری سازگار، وضعیت دریافت‌شده می‌تواند در سناریوهای اطلاع‌رسانی یا امنیتی استفاده شود.

این ماژول به‌تنهایی جایگزین سامانه کامل اعلام سرقت نیست و عملکرد حفاظتی به تجهیزات متصل بستگی دارد.

کاربرد در سیستم‌های امنیتی

یکی دیگر از کاربردهای ماژول Dry Contact ۲۴ کانال، دریافت اطلاعات تجهیزات امنیتی دارای خروجی کنتاکت خشک است.

برای مثال، بعضی سنسورهای حرکتی، لرزشی یا تجهیزات حفاظتی دارای خروجی رله‌ای NO/NC هستند.

در صورت سازگاری الکتریکی، می‌توان وضعیت این خروجی‌ها را به یکی از ورودی‌های ماژول متصل کرد.

اطلاعات دریافت‌شده می‌تواند توسط کنترلر مرکزی برای اجرای عملکردهای برنامه‌ریزی‌شده استفاده شود.

تشخیص نفوذ، ارسال هشدار یا فعال‌سازی آژیر به طراحی کامل سیستم امنیتی و تجهیزات جانبی نیاز دارد.

تعریف تأخیرهای برنامه‌ریزی‌شده

در مشخصات ماژول Dry Contact ۲۴ کانال، قابلیت تعریف تأخیر در عملکرد ورودی‌ها معرفی شده است.

این ویژگی می‌تواند برای جلوگیری از اجرای فوری بعضی فرمان‌ها یا تنظیم زمان پاسخ‌دهی در سیستم اتوماسیون استفاده شود.

برای مثال، در یک سناریوی کنترلی ممکن است لازم باشد وضعیت یک ورودی پس از گذشت مدت مشخصی در اجرای فرمان مؤثر باشد.

چنین قابلیتی باید براساس نرم‌افزار برنامه‌ریزی و امکانات قابل تعریف ماژول تنظیم شود.

محدوده دقیق زمان تأخیر و شرایط عملکرد آن در اطلاعات ارسالی مشخص نشده است.

پشتیبانی از قابلیت Broadcast

یکی از امکانات معرفی‌شده برای ماژول Dry Contact ۲۴ کانال، پشتیبانی از Broadcast است.

Broadcast در شبکه‌های کنترلی به ارسال اطلاعات یا فرمان برای گروهی از تجهیزات یا دریافت‌کنندگان شبکه اشاره دارد.

این قابلیت می‌تواند در بعضی ساختارهای اتوماسیون برای هماهنگ کردن عملکرد تجهیزات سازگار کاربرد داشته باشد.

برای مثال، در یک سناریوی روشنایی ممکن است لازم باشد فرمانی مرتبط با چند عملگر پردازش شود.

جزئیات عملکرد Broadcast به ساختار شبکه S-BUS، نحوه آدرس‌دهی و تنظیمات نرم‌افزاری وابسته است.

امکان به‌روزرسانی فریمور

در اطلاعات ارائه‌شده برای ماژول Dry Contact ۲۴ کانال Sentido، امکان ارتقای فریمور از طریق ارتباط USB ذکر شده است.

فریمور نرم‌افزار داخلی تجهیز است که وظیفه مدیریت عملکرد سخت‌افزار را بر عهده دارد.

به‌روزرسانی فریمور می‌تواند برای اعمال تغییرات نرم‌افزاری یا رفع بعضی مشکلات سازگاری کاربرد داشته باشد.

در مستندات فنی محصول هم‌خانواده، از رابط Mini USB و برد برنامه‌ریزی مخصوص برای این کار نام برده شده است.

بنابراین پیش از اقدام به ارتقا، باید نوع درگاه، تجهیزات برنامه‌ریزی و فایل فریمور مناسب مدل SE-24Z بررسی شوند.

استفاده در مدیریت روشنایی ساختمان

ماژول Dry Contact ۲۴ کانال در پروژه‌های روشنایی هوشمند می‌تواند برای دریافت فرمان کلیدهای مکانیکی مورد استفاده قرار گیرد.

برای مثال، یک کلید معمولی می‌تواند به ورودی ماژول متصل شود و فرمان آن پس از پردازش در سیستم، به عملگر روشنایی منتقل شود.

این ویژگی برای پروژه‌هایی کاربرد دارد که حفظ ظاهر کلیدهای سنتی در طراحی داخلی اهمیت دارد.

بااین‌حال، روشن و خاموش کردن مستقیم چراغ‌ها وظیفه این ماژول نیست و به عملگر مناسب نیاز دارد.

استفاده در سیستم BMS

در سیستم مدیریت هوشمند ساختمان یا BMS، دریافت وضعیت تجهیزات یکی از بخش‌های مهم کنترل و مانیتورینگ است.

ماژول Dry Contact ۲۴ کانال می‌تواند برای جمع‌آوری سیگنال‌های خشک از تجهیزات سازگار مورد استفاده قرار گیرد.

برای مثال، در یک تابلو کنترل می‌توان وضعیت کنتاکت‌های اعلام خطا یا بعضی تجهیزات تأسیساتی را دریافت کرد.

سپس کنترلر مرکزی می‌تواند این اطلاعات را براساس برنامه‌ریزی پروژه پردازش کند.

نوع تجهیزات قابل اتصال باید با مشخصات الکتریکی ورودی‌ها مطابقت داشته باشد.

مانیتورینگ وضعیت تجهیزات تأسیساتی

در بعضی تجهیزات تأسیساتی، کنتاکت‌های کمکی یا خروجی‌های خشک برای اعلام وضعیت عملکرد یا خطا وجود دارند.

در چنین شرایطی، ماژول Dry Contact ۲۴ کانال می‌تواند برای دریافت سیگنال‌های سازگار به کار گرفته شود.

برای مثال، وضعیت یک کنتاکت اعلام خطای پمپ یا سیستم تهویه می‌تواند به ورودی ماژول منتقل شود.

اما این قابلیت نباید با اندازه‌گیری مستقیم جریان، ولتاژ، دما یا فشار اشتباه گرفته شود.

برای اندازه‌گیری مقادیر پیوسته، تجهیزات و ورودی‌های مخصوص موردنیاز هستند.

تفاوت ماژول Dry Contact ۲۴ کانال با رله ۲۴ کانال

رله ۲۴ کانال معمولاً دارای ۲۴ خروجی سوئیچینگ برای قطع‌و‌وصل مدارهای الکتریکی سازگار است.

اما ماژول Dry Contact ۲۴ کانال Sentido دارای ۲۴ ورودی دیجیتال خشک برای دریافت وضعیت کلیدها و سنسورهاست.

برای مثال، اگر هدف کنترل برق ۲۴ مدار روشنایی باشد، باید از ماژول خروجی مناسب استفاده شود.

در مقابل، زمانی که لازم است وضعیت ۲۴ کلید یا سنسور دریافت شود، ماژول ورودی خشک کاربرد دارد.

بنابراین این دو محصول از نظر نقش کنترلی و نحوه سیم‌بندی تفاوت اساسی دارند.

تفاوت ورودی Dry Contact با ورودی آنالوگ

ورودی Dry Contact معمولاً دو وضعیت باز و بسته را تشخیص می‌دهد.

اما ورودی آنالوگ برای دریافت مقدارهای متغیر مانند ولتاژ یا جریان در محدوده مشخص طراحی می‌شود.

برای مثال، یک سنسور دارای خروجی خشک می‌تواند وضعیت فعال یا غیرفعال را اعلام کند.

در مقابل، سنسوری با خروجی آنالوگ ممکن است مقدار اندازه‌گیری‌شده را در قالب سیگنال پیوسته ارسال کند.

ماژول SE-24Z در مشخصات موجود به‌عنوان تجهیز دارای ورودی دیجیتال خشک معرفی شده است.

کاربرد در ویلاهای هوشمند

در ویلاهای هوشمند، ممکن است تعداد زیادی کلید مکانیکی، سنسور درب و پنجره و تجهیزات حفاظتی وجود داشته باشد.

ماژول Dry Contact ۲۴ کانال می‌تواند برای دریافت وضعیت مجموعه‌ای از این تجهیزات در سیستم S-BUS استفاده شود.

برای مثال، وضعیت کنتاکت‌های پنجره‌ها و فرمان کلیدهای مکانیکی می‌تواند به کنترلر منتقل شود.

اجرای سناریوهای مرتبط مانند روشنایی یا حالت خروج از ویلا به برنامه‌ریزی و تجهیزات مکمل وابسته است.

کاربرد در ساختمان‌های مسکونی

در ساختمان‌های مسکونی، استفاده از ماژول Dry Contact ۲۴ کانال می‌تواند امکان بهره‌گیری از کلیدهای معمولی در ساختار هوشمندسازی را فراهم کند.

این قابلیت برای پروژه‌هایی که به ظاهر کلیدهای مکانیکی یا استفاده مجدد از تجهیزات موجود اهمیت می‌دهند، قابل بررسی است.

همچنین اتصال سنسورهای دارای کنتاکت خشک می‌تواند در برنامه‌ریزی عملکردهای کنترلی ساختمان مورد استفاده قرار گیرد.

کاربرد در ساختمان‌های اداری و تجاری

در ساختمان‌های اداری و تجاری، ممکن است لازم باشد وضعیت تعداد زیادی کلید یا کنتاکت کنترلی بررسی شود.

ماژول Dry Contact ۲۴ کانال با فراهم کردن ۲۴ ورودی مستقل، امکان متمرکزسازی این سیگنال‌ها را در سیستم سازگار فراهم می‌کند.

برای مثال، در یک ساختمان اداری می‌توان وضعیت کنتاکت‌های خشک بخش‌های مختلف را در کنترلر مرکزی دریافت و براساس طراحی سیستم پردازش کرد.

نصب ماژول Dry Contact ۲۴ کانال

نصب ماژول Dry Contact ۲۴ کانال Sentido باید مطابق نقشه سیم‌بندی و دستورالعمل فنی سازنده انجام شود.

پیش از نصب لازم است نوع کلیدها و سنسورهای متصل، تعداد ورودی‌های موردنیاز و ساختار شبکه S-BUS مشخص شوند.

سپس ورودی‌ها براساس نوع کنتاکت NO یا NC و تنظیمات نرم‌افزاری پیکربندی می‌شوند.

در اطلاعات ارسالی به ابعاد فشرده و امکان نصب در فضای محدود اشاره شده است، اما ابعاد دقیق و روش تثبیت مدل SE-24Z باید از مشخصات اختصاصی آن تأیید شود.

همچنین اتصال مستقیم ولتاژ برق شهر به ورودی‌های خشک مجاز نیست.

مشخصات فنی ماژول Sentido مدل Dry Contact دارای 24 کانال

کاربردهای ماژول Dry Contact ۲۴ کانال

هوشمندسازی کلیدهای مکانیکی

دریافت فرمان کلیدهای معمولی و استفاده از آن‌ها در سیستم کنترل هوشمند سازگار.

اتصال سنسورهای امنیتی

دریافت وضعیت سنسورهای درب و پنجره یا سایر تجهیزات دارای خروجی خشک.

مدیریت ۲۴ ورودی دیجیتال

اتصال و تعریف ۲۴ مسیر ورودی برای جمع‌آوری اطلاعات کنترلی ساختمان.

استفاده در سیستم S-BUS

انتقال وضعیت ورودی‌ها به تجهیزات سازگار در شبکه اتوماسیون ساختمان.

اجرای سناریوهای هوشمند

استفاده از تغییر وضعیت ورودی‌ها برای فعال کردن عملکردهای برنامه‌ریزی‌شده در کنترلر.

مانیتورینگ تجهیزات تأسیساتی

دریافت سیگنال وضعیت یا خطا از تجهیزات دارای خروجی کنتاکت خشک سازگار.

استفاده در پروژه‌های بازسازی

بررسی امکان استفاده مجدد از کلیدهای موجود به‌جای تعویض کامل تجهیزات دیواری.

کاربرد در ساختمان‌های اداری

دریافت وضعیت کلیدها و تجهیزات کنترلی در بخش‌های مختلف ساختمان.

خرید ماژول Dry Contact ۲۴ کانال Sentido از نابان

برای خرید ماژول Dry Contact ۲۴ کانال Sentido مدل SE-24Z و دریافت مشاوره درباره سازگاری آن با تجهیزات هوشمندسازی ساختمان، می‌توانید با کارشناسان فروش نابان در ارتباط باشید.

قبل از انتخاب محصول، بهتر است تعداد ورودی‌های موردنیاز، نوع کنتاکت سنسورها، ساختار ارتباطی S-BUS و امکانات برنامه‌ریزی پروژه بررسی شوند.

نابان در زمینه تأمین، طراحی و اجرای سیستم‌های هوشمندسازی ساختمان فعالیت دارد و می‌تواند برای انتخاب تجهیزات متناسب با نیاز فنی پروژه راهنمایی ارائه دهد.
