رله Sentido مدل مدیریت کابل

رله مدیریت کابل Sentido مدل CM8

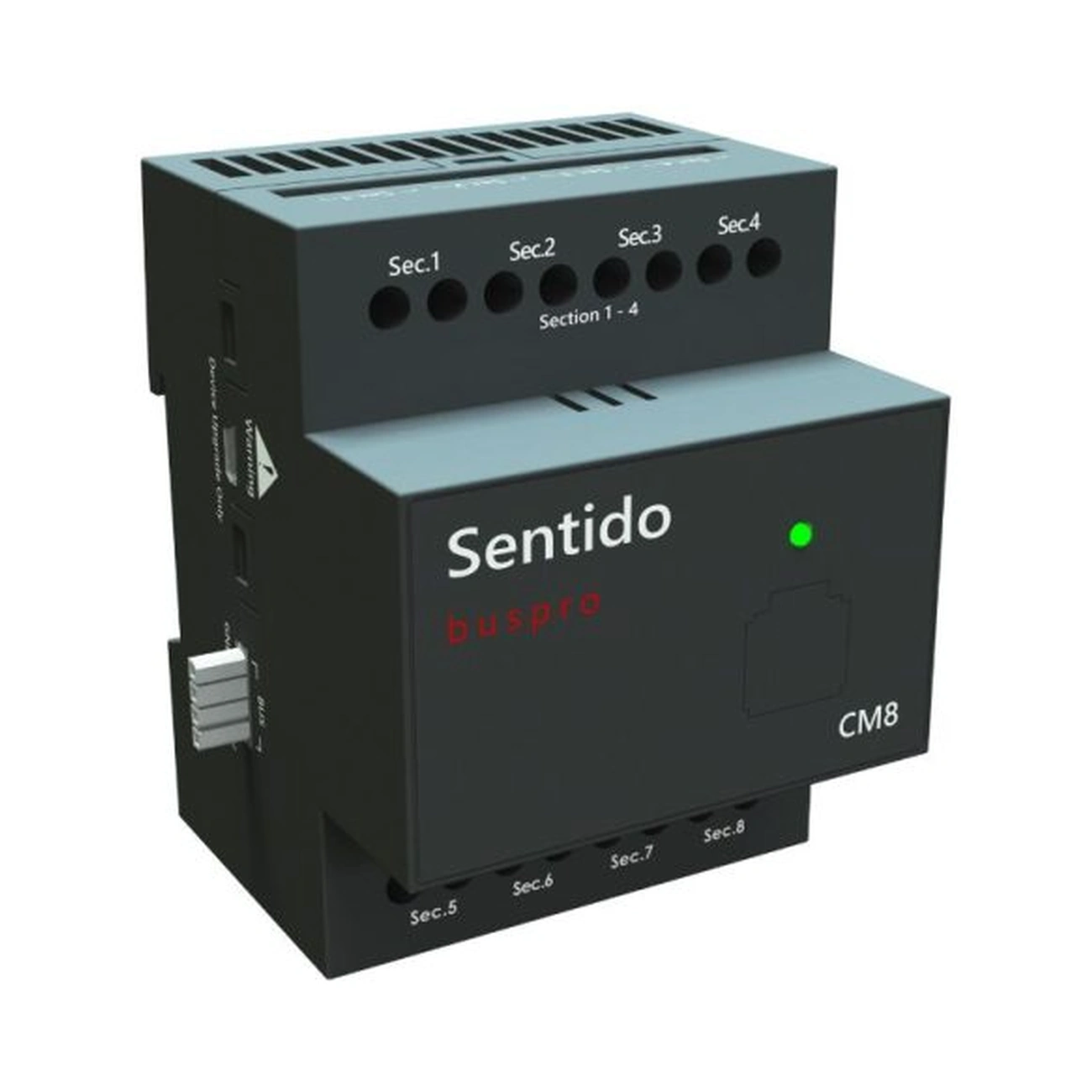

رله مدیریت کابل Sentido مدل CM8 با کد فنی SE-CM8 یک ترمینال یکپارچه‌ساز کابل برای سازمان‌دهی اتصالات در سیستم‌های هوشمندسازی ساختمان است. این محصول با قابلیت تجمیع ۹ ورودی کابل CAT در یک خروجی مشترک، به مدیریت کابل‌کشی و ایجاد نظم در تابلوهای کنترل کمک می‌کند.

این تجهیز با ساختار ترمینال پیچی (Screw Terminal Block) و قابلیت نصب روی ریل DIN طراحی شده است. همچنین طبق اطلاعات محصول، از اتصالات مبتنی بر RS-485 و کابل‌کشی CAT پشتیبانی می‌کند و امکان پیاده‌سازی ساختاری مشابه توپولوژی Daisy Chain را فراهم می‌سازد.

رله مدیریت کابل CM8 برای پروژه‌های مسکونی، ویلایی، اداری و تجاری که به متمرکزسازی مسیرهای ارتباطی نیاز دارند، قابل استفاده است. بااین‌حال، این محصول از نظر فنی یک ترمینال تجمیع کابل است و عملکرد قطع‌و‌وصل بار الکتریکی توسط رله قدرت برای آن تأیید نشده است.

رله مدیریت کابل چیست؟

رله مدیریت کابل در عنوان این محصول به تجهیزی اشاره دارد که برای تجمیع و سازمان‌دهی کابل‌های ارتباطی در سیستم هوشمندسازی ساختمان استفاده می‌شود.

در پروژه‌هایی که تجهیزات کنترلی متعددی وجود دارند، کابل‌های ارتباطی ممکن است از بخش‌های مختلف ساختمان به تابلو کنترل منتقل شوند. مدیریت این کابل‌ها برای اجرای اصولی، بررسی اتصالات و نگهداری سیستم اهمیت دارد.

رله مدیریت کابل با متمرکز کردن ۹ ورودی در یک خروجی، امکان ایجاد آرایش منظم‌تری از اتصالات را فراهم می‌کند.

این ویژگی به‌ویژه برای نصابان و مجریان سیستم‌های هوشمند کاربرد دارد.

تجمیع ۹ ورودی کابل در یک خروجی

یکی از مهم‌ترین ویژگی‌های رله مدیریت کابل Sentido، قابلیت اتصال ۹ مسیر ورودی به یک خروجی مشترک است.

در یک پروژه هوشمندسازی، ممکن است چندین کابل ارتباطی از نقاط مختلف ساختمان به تابلو برسند. استفاده از ترمینال CM8 امکان تجمیع این مسیرها را مطابق نقشه سیم‌بندی فراهم می‌کند.

برای مثال، در یک ساختمان دارای تجهیزات کنترلی متعدد، می‌توان مسیرهای ارتباطی سازگار را به ترمینال مرکزی منتقل کرد و از آنجا اتصال خروجی را ادامه داد.

البته ۹ ورودی به معنای وجود ۹ پورت مستقل شبکه اترنت یا قابلیت اتصال هم‌زمان ۹ دستگاه TCP/IP به یک شبکه فعال نیست.

ساختار Daisy Chain در مدیریت اتصالات

در مشخصات CM8 به امکان شبیه‌سازی توپولوژی Daisy Chain اشاره شده است.

Daisy Chain یا اتصال زنجیره‌ای، به آرایشی گفته می‌شود که در آن تجهیزات یا نقاط ارتباطی در امتداد یک مسیر مشترک قرار می‌گیرند.

در بعضی سیستم‌های ارتباطی، این ساختار برای سازمان‌دهی مسیر انتقال داده کاربرد دارد.

ترمینال CM8 با تجمیع اتصالات، امکان پیاده‌سازی ساختاری مشابه اتصال زنجیره‌ای را در بستر سازگار فراهم می‌کند.

بااین‌حال، انتخاب این توپولوژی باید براساس پروتکل ارتباطی، محدودیت تعداد تجهیزات، طول کابل و دستورالعمل سازنده انجام شود.

پشتیبانی از ارتباط RS-485

در اطلاعات فنی محصول، RS-485 به‌عنوان یکی از بسترهای ارتباطی قابل استفاده معرفی شده است.

RS-485 یک استاندارد ارتباط الکتریکی است که در بسیاری از تجهیزات کنترلی و سیستم‌های اتوماسیون استفاده می‌شود.

در این نوع ارتباط، نحوه اتصال سیم‌ها، قطبیت، طول مسیر و شرایط پایان‌دهی شبکه اهمیت دارد.

رله مدیریت کابل CM8 می‌تواند برای متمرکزسازی مسیرهای ارتباطی RS-485 در سیستم‌های سازگار مورد استفاده قرار گیرد.

برای مثال، در یک تابلو دارای چند تجهیز کنترلی مبتنی بر RS-485، استفاده از یک ترمینال تجمیع می‌تواند به مرتب‌سازی اتصالات کمک کند.

بااین‌حال، این محصول به‌عنوان مبدل پروتکل، تقویت‌کننده سیگنال یا تکرارکننده فعال RS-485 معرفی نشده است.

استفاده از کابل‌های CAT

در مشخصات رله مدیریت کابل Sentido مدل CM8، امکان اتصال کابل‌های CAT ذکر شده است.

این کابل‌ها در بسیاری از زیرساخت‌های ارتباطی و کنترلی ساختمان استفاده می‌شوند.

رله مدیریت کابل به نصاب اجازه می‌دهد مسیرهای سازگار را در یک محل مشخص سازمان‌دهی کند.

برای مثال، زمانی که کابل‌های ارتباطی چند قسمت ساختمان به یک تابلو مرکزی منتقل می‌شوند، استفاده از ترمینال تجمیع می‌تواند مدیریت مسیرها را ساده‌تر کند.

نوع دقیق کابل CAT، دسته‌بندی آن مانند Cat5e یا Cat6 و نحوه تخصیص زوج‌سیم‌ها در اطلاعات موجود مشخص نشده‌اند.

همچنین پشتیبانی از کابل CAT به‌تنهایی به معنی وجود سوئیچ شبکه داخلی یا قابلیت تجمیع ترافیک اترنت نیست.

نصب روی ریل DIN

یکی از ویژگی‌های کاربردی این محصول، امکان نصب روی ریل DIN است.

ریل DIN برای قرارگیری تجهیزات مختلف در تابلوهای برق و کنترل استفاده می‌شود و به نصب منظم ماژول‌ها کمک می‌کند.

ترمینال رله مدیریت کابل نیز برای قرارگیری در این ساختار طراحی شده است.

برای مثال، در یک تابلو هوشمندسازی می‌توان محل مشخصی را برای ترمینال‌های ارتباطی در نظر گرفت و مسیرهای ورودی و خروجی کابل را براساس نقشه پروژه مرتب کرد.

این ویژگی می‌تواند دسترسی تکنسین به اتصالات را هنگام بررسی یا سرویس سیستم آسان‌تر کند.

ترمینال پیچی Screw Terminal Block

رله مدیریت کابل CM8 از ساختار ترمینال پیچی برای برقراری اتصالات استفاده می‌کند.

در این ساختار، سیم‌ها در محل اتصال مشخص قرار گرفته و با مکانیزم پیچی تثبیت می‌شوند.

ترمینال پیچی برای سازمان‌دهی سیم‌ها و ایجاد نقاط اتصال قابل دسترسی در تابلوهای کنترلی کاربرد دارد.

برای مثال، هنگام بررسی یک مسیر ارتباطی، تکنسین می‌تواند سیم‌بندی مربوط به آن را در محل ترمینال بررسی کند.

استفاده از ابزار مناسب، رعایت سطح مقطع مجاز سیم و سفت کردن صحیح پیچ‌ها برای اتصال ایمن اهمیت دارد.

کاربرد در سیستم HGRMS

در اطلاعات فنی CM8 به استفاده از این محصول در سیستم HGRMS اشاره شده است.

در این نوع کاربرد، ترمینال می‌تواند برای سازمان‌دهی اتصالات ارتباطی تجهیزات سازگار مورد استفاده قرار گیرد.

برای مثال، در پروژه‌ای که کابل‌های ارتباطی از اتاق‌های مختلف به یک تابلو مرکزی منتقل می‌شوند، امکان استفاده از ترمینال تجمیع قابل بررسی است.

نکته ایمنی مهم: طبق دستورالعمل ارائه‌شده، هنگام اتصال CM8 به سیستم HGRMS فقط سیم‌های ارتباطی D+ و D- باید متصل شوند.

اتصال سیم‌های تغذیه از سمت اتاق‌ها به CM8 ممنوع است.

قبل از نصب، لازم است نقشه سیم‌بندی، نقش هر هادی و سازگاری تجهیزات توسط تکنسین متخصص بررسی شود.

تفاوت رله مدیریت کابل با رله روشنایی

رله روشنایی معمولاً برای قطع‌و‌وصل مدارهای الکتریکی و کنترل عملکرد تجهیزات روشنایی استفاده می‌شود.

اما رله مدیریت کابل برای مدیریت اتصالات کابل‌های ارتباطی طراحی شده است.

برای مثال، یک ماژول رله روشنایی ممکن است وظیفه کنترل برق چراغ‌های ساختمان را بر عهده داشته باشد، درحالی‌که ترمینال CM8 برای سازمان‌دهی کابل‌های ارتباطی سیستم استفاده شود.

در مشخصات CM8، تعداد کنتاکت‌های قدرت و جریان نامی خروجی رله اعلام نشده است.

بنابراین نباید این تجهیز را به‌عنوان رله سوئیچینگ مستقیم روشنایی یا مصرف‌کننده‌های برقی معرفی کرد.

تفاوت CM8 با سوئیچ شبکه

سوئیچ شبکه برای اتصال تجهیزات اترنت و مدیریت انتقال داده میان پورت‌های شبکه طراحی می‌شود.

اما رله مدیریت کابل براساس مشخصات ارائه‌شده یک ترمینال تجمیع اتصالات است.

وجود ۹ ورودی و یک خروجی در این محصول به معنی داشتن ۹ پورت شبکه فعال نیست.

برای مثال، اگر چند دستگاه دارای ارتباط اترنت مستقل باشند، نمی‌توان بدون بررسی معماری شبکه، آن‌ها را از طریق این ترمینال جایگزین یک سوئیچ شبکه کرد.

بنابراین نقش CM8 باید با توجه به نوع ارتباط و نقشه فنی پروژه مشخص شود.

تفاوت CM8 با ترمینال معمولی

ترمینال‌های معمولی برای اتصال یا توزیع هادی‌های الکتریکی در ساختارهای مختلف استفاده می‌شوند.

رله مدیریت کابل به‌طور مشخص برای تجمیع مسیرهای کابل CAT و ایجاد آرایشی مشابه Daisy Chain معرفی شده است.

برای مثال، در پروژه‌ای که چند مسیر ارتباطی باید مطابق ساختار مشخص به یک مسیر مشترک منتقل شوند، می‌توان استفاده از CM8 را بررسی کرد.

بااین‌حال، مناسب بودن آن برای هر پروژه به نوع پروتکل، ساختار شبکه و نقشه سیم‌بندی بستگی دارد.

کاربرد در ویلاهای هوشمند

در ویلاهای هوشمند ممکن است تجهیزات مختلفی در قسمت‌های داخلی ساختمان، محوطه و بخش‌های کنترلی نصب شوند.

این تجهیزات بسته به نوع سیستم، ممکن است به کابل‌های ارتباطی نیاز داشته باشند.

رله مدیریت کابل می‌تواند برای سازمان‌دهی مسیرهای سازگار در تابلو مرکزی مورد استفاده قرار گیرد.

برای مثال، در ویلایی که چند مسیر ارتباطی به تابلو منتقل شده‌اند، استفاده از CM8 می‌تواند باعث ایجاد آرایش منظم‌تری در محل اتصالات شود.

استفاده در ساختمان‌های مسکونی

در ساختمان‌های مسکونی دارای سیستم هوشمندسازی، مدیریت مسیرهای ارتباطی اهمیت زیادی دارد.

با افزایش تعداد تجهیزات کنترلی، مرتب بودن کابل‌ها به بررسی و نگهداری سیستم کمک می‌کند.

رله مدیریت کابل برای تجمیع مسیرهای ارتباطی سازگار در چنین پروژه‌هایی قابل بررسی است.

این محصول می‌تواند در کنار سایر تجهیزات تابلویی برای ایجاد ساختار مشخص‌تر کابل‌کشی استفاده شود.

کاربرد در ساختمان‌های اداری و تجاری

در ساختمان‌های اداری و تجاری، تجهیزات کنترلی ممکن است در بخش‌های مختلف نصب شده باشند.

کابل‌های این تجهیزات معمولاً براساس طراحی سیستم به تابلوهای کنترل منتقل می‌شوند.

استفاده از رله مدیریت کابل Sentido می‌تواند به متمرکزسازی برخی مسیرهای ارتباطی و ساده‌تر شدن دسترسی به اتصالات کمک کند.

برای مثال، در یک مجموعه اداری با چند بخش کنترلی، می‌توان مسیرهای کابل سازگار را مطابق نقشه پروژه در یک نقطه مشخص تجمیع کرد.

مدیریت کابل در تابلوهای هوشمندسازی

یکی از کاربردهای اصلی این محصول، سازمان‌دهی کابل‌های ارتباطی در تابلوهای کنترل ساختمان است.

وجود مسیرهای متعدد کابل بدون ساختار مشخص می‌تواند بررسی اتصالات را دشوار کند.

استفاده از ترمینال‌های تجمیع، همراه با شماره‌گذاری سیم‌ها و طراحی صحیح تابلو، می‌تواند به مرتب‌سازی مسیرها کمک کند.

CM8 نیز برای همین نوع کاربرد معرفی شده است.

البته این تجهیز جایگزین داکت، بست کابل، لیبل‌گذاری یا سایر اصول کابل‌کشی استاندارد نیست.

نصب و راه‌اندازی رله مدیریت کابل Sentido

نصب این محصول باید مطابق نقشه فنی سازنده و توسط تکنسین آشنا با سیستم‌های ارتباطی ساختمان انجام شود.

پیش از نصب، لازم است نوع کابل، پروتکل ارتباطی و تعداد مسیرهای موردنیاز مشخص شود.

سپس رله مدیریت کابل در موقعیت مناسب روی ریل DIN قرار گرفته و سیم‌ها مطابق نقشه به محل اتصال مربوط متصل شوند.

در صورت استفاده در سیستم HGRMS، رعایت محدودیت اتصال D+ و D- ضروری است.

پس از تکمیل سیم‌بندی نیز باید اتصال صحیح هادی‌ها و عملکرد ارتباطی سیستم بررسی شود.

مشخصات فنی رله Sentido مدل مدیریت کابل

کاربردهای رله مدیریت کابل

تجمیع مسیرهای ارتباطی

رله مدیریت کابل اتصال حداکثر ۹ مسیر ورودی به یک خروجی مشترک در ساختار ارتباطی سازگار.

سامان‌دهی کابل‌کشی تابلو

ایجاد نقطه اتصال مشخص برای مدیریت کابل‌های ارتباطی ورودی و خروجی.

اجرای ساختار مشابه Daisy Chain

رله مدیریت کابل استفاده در طراحی مسیرهای ارتباطی که چنین توپولوژی برای آن‌ها مجاز است.

نصب در تابلوهای ریلی

قرارگیری روی ریل DIN در کنار سایر تجهیزات کنترلی و تابلویی.

استفاده در سیستم‌های مبتنی بر RS-485

رله مدیریت کابل تجمیع مسیرهای ارتباطی مطابق نقشه سیم‌بندی و محدودیت‌های پروتکل.

کاربرد در ویلاهای هوشمند

سازمان‌دهی کابل‌های ارتباطی تجهیزات سازگار در تابلوهای کنترل ویلایی.

استفاده در ساختمان‌های اداری

رله مدیریت کابل مدیریت مسیرهای ارتباطی بخش‌های مختلف در پروژه‌های دارای اتوماسیون ساختمان.

کاربرد در سیستم HGRMS

تجمیع اتصالات ارتباطی با رعایت محدودیت اتصال سیم‌های D+ و D-.

خرید رله مدیریت کابل Sentido مدل CM8 از نابان

برای خرید رله مدیریت کابل Sentido مدل CM8 و دریافت مشاوره درباره کاربرد آن در پروژه‌های هوشمندسازی ساختمان، می‌توانید با کارشناسان نابان در ارتباط باشید.

پیش از انتخاب این محصول، بهتر است نوع پروتکل ارتباطی، تعداد مسیرهای کابل، ساختار تابلو و سازگاری تجهیزات پروژه بررسی شود.

نابان در زمینه تأمین، طراحی و اجرای تجهیزات هوشمندسازی ساختمان فعالیت دارد و می‌تواند در انتخاب تجهیزات متناسب با نیاز فنی پروژه راهنمایی ارائه دهد.
