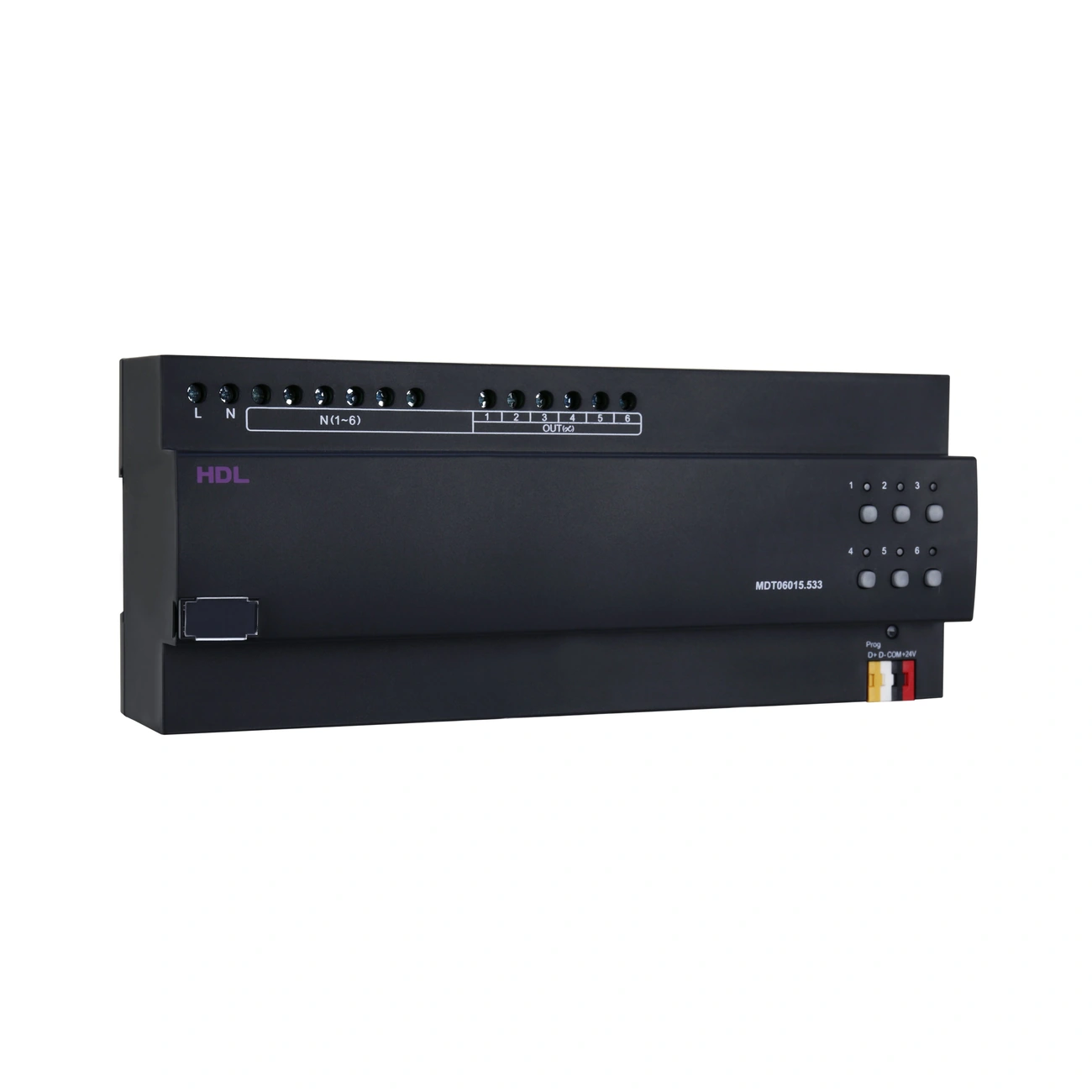

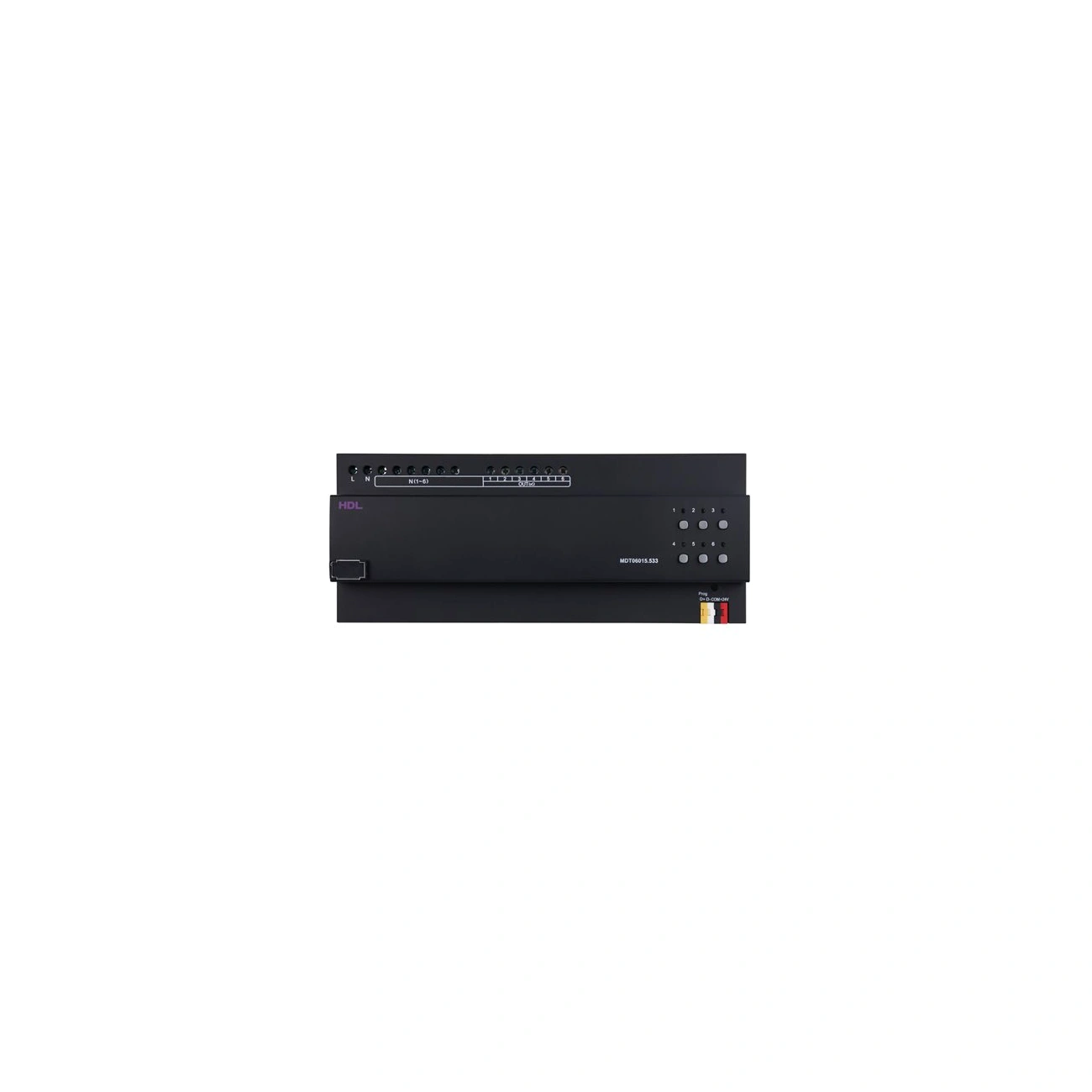

ماژول دیمر هوشمند MOSFET شش کانال ۱٫۵ آمپر HDL مدل MDT06015.533

ماژول دیمر هوشمند MOSFET شش کانال ۱٫۵ آمپر HDL مدل MDT06015.533

ماژول دیمر هوشمند HDL مدل MDT06015.533 یک کنترلر روشنایی شش کاناله مبتنی بر فناوری MOSFET است که برای تنظیم شدت نور در سیستم‌های هوشمندسازی ساختمان طراحی شده است. این دیمر ۶ کانال ۱٫۵ آمپر از روش Trailing Edge یا لبه پس‌رو استفاده می‌کند و امکان کنترل مستقل شش مدار روشنایی سازگار را از طریق شبکه HDL Buspro فراهم می‌سازد.

این محصول با پشتیبانی از منحنی‌های متنوع تنظیم نور، سناریوهای روشنایی، توالی‌های کنترلی و کنترل دستی خروجی‌ها، برای مدیریت روشنایی در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

ویژگی‌های دیمر ۶ کانال ۱٫۵ آمپر HDL

شش خروجی مستقل با فناوری Trailing Edge

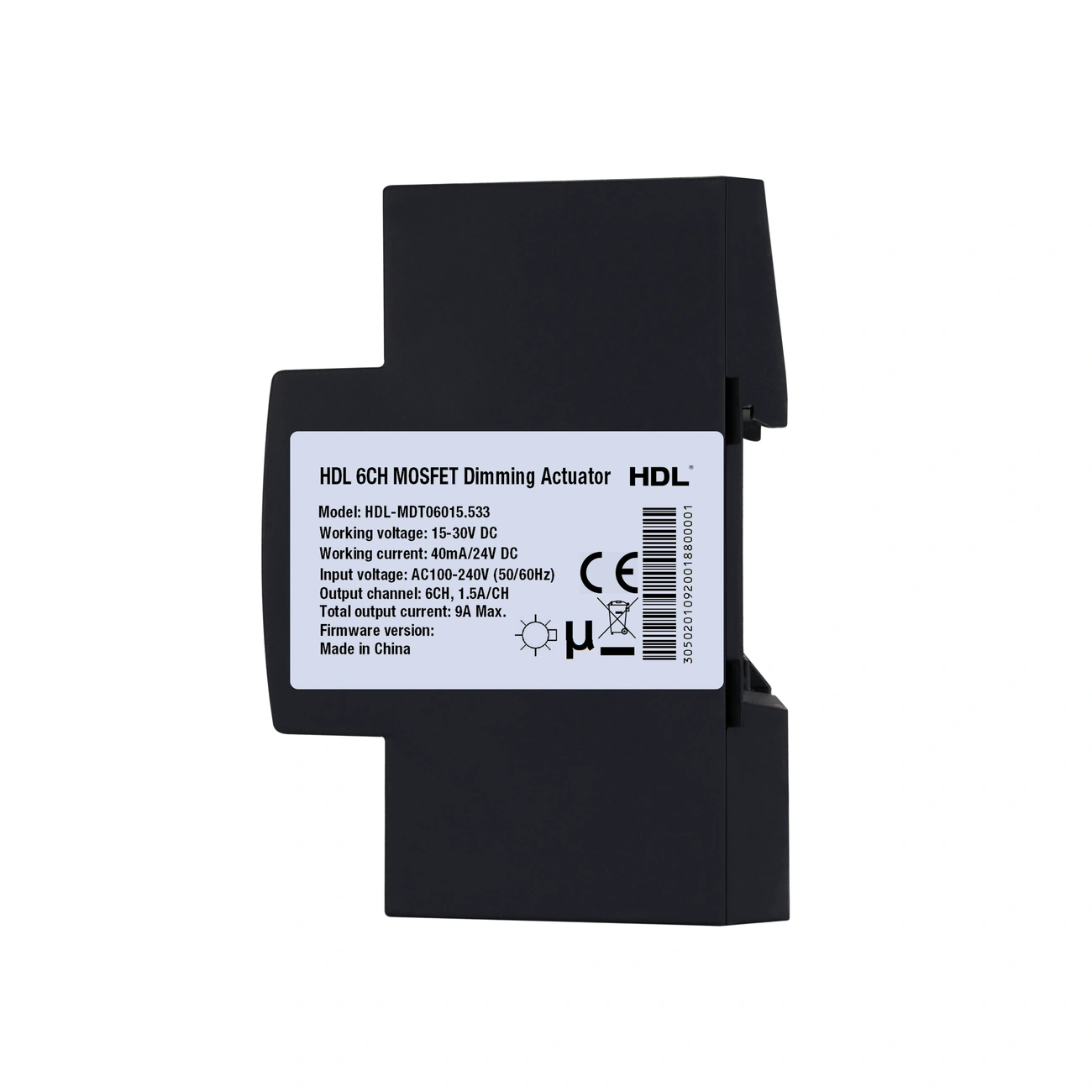

ماژول MDT06015.533 دارای شش خروجی مستقل با حداکثر جریان ۱٫۵ آمپر برای هر کانال است. حداکثر جریان مجموع خروجی‌ها نیز ۹ آمپر اعلام شده است.

این محصول از فناوری MOSFET با روش Trailing Edge استفاده می‌کند و برای تنظیم شدت نور منابع روشنایی سازگار، از جمله لامپ‌های رشته‌ای، هالوژن، چراغ‌های LED دیمرپذیر و درایورهای LED دیمرپذیر طراحی شده است.

پیش از اتصال چراغ یا درایور، باید سازگاری آن با روش Trailing Edge بررسی شود. استفاده از این روش برای بارهای القایی مجاز نیست.

منحنی‌های متنوع تنظیم شدت نور

این دیمر از پنج نوع منحنی تنظیم نور پشتیبانی می‌کند:

• خطی (Linear)
• نمایی ۱٫۵
• نمایی ۲
• نمایی ۳
• منحنی سفارشی

همچنین آستانه پایین، آستانه بالا و حداکثر سطح خروجی برای هر کانال به‌صورت مستقل قابل تنظیم است. این قابلیت امکان تطبیق محدوده تنظیم نور با ویژگی‌های منبع روشنایی را فراهم می‌کند.

کنترل دستی و نمایش وضعیت کانال‌ها

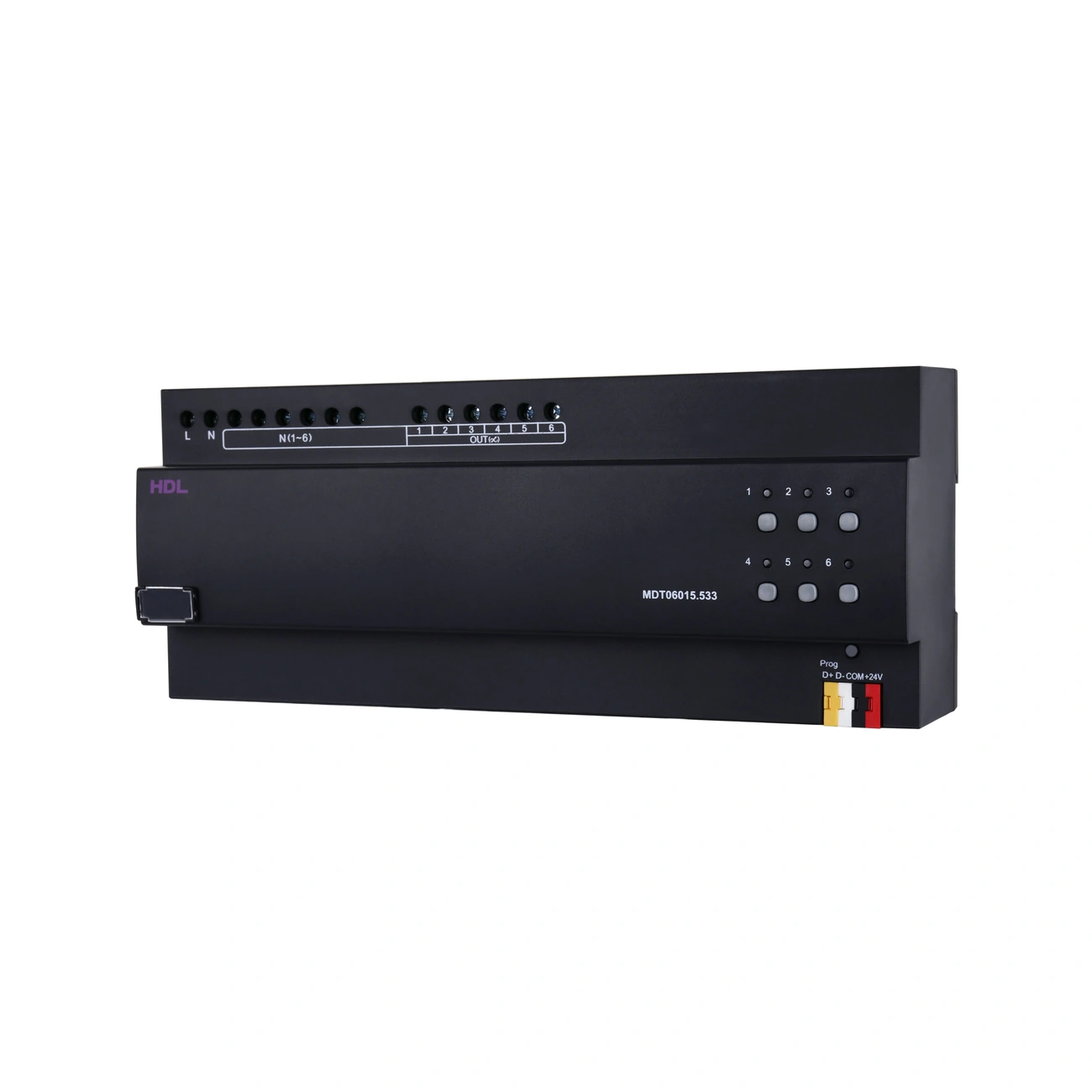

برای هر خروجی، یک کلید بای‌پس و نشانگر LED روی بدنه دستگاه قرار دارد.

این ویژگی امکان کنترل دستی و بررسی وضعیت کانال‌ها را هنگام نصب و راه‌اندازی فراهم می‌کند. کلید برنامه‌ریزی و نشانگر ماژول نیز برای شناسایی و تنظیم شناسه دستگاه از طریق نرم‌افزار HDL Buspro Setup Tool در نظر گرفته شده است.

حفاظت‌های الکتریکی

ماژول دارای حفاظت در برابر اتصال کوتاه، اضافه‌ولتاژ لحظه‌ای و افزایش دما است.

برای بهره‌برداری ایمن، جریان هر خروجی نباید از ۱٫۵ آمپر و مجموع جریان خروجی‌ها نباید از ۹ آمپر تجاوز کند. همچنین دمای کاری دستگاه باید در محدوده مجاز سازنده حفظ شود.

سناریوها و توالی‌های روشنایی

دیمر MDT06015.533 از حداکثر دو ناحیه مستقل پشتیبانی می‌کند و برای هر ناحیه امکان تعریف ۱۲ سناریو وجود دارد.

همچنین می‌توان حداکثر ۶ توالی کنترلی تعریف کرد که هر توالی شامل ۱۲ مرحله است.

پس از راه‌اندازی مجدد دستگاه، امکان اجرای سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق وجود دارد.

ارتباط با سیستم HDL Buspro

این ماژول از شبکه HDL Buspro پشتیبانی می‌کند و قابلیت به‌روزرسانی آنلاین از طریق نرم‌افزار HDL Buspro Setup Tool را دارد.

برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.

کاربردهای دیمر ۶ کانال ۱٫۵ آمپر HDL

این محصول برای تنظیم شدت نور منابع روشنایی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد. وجود شش خروجی مستقل، منحنی‌های متنوع تنظیم نور و قابلیت تعریف سناریو، امکان مدیریت چند مدار روشنایی با تنظیمات جداگانه را فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل سازنده انجام شود. پیش از اتصال بار، سازگاری چراغ یا درایور با فناوری Trailing Edge بررسی شود. اتصال بار القایی مجاز نیست و محدودیت جریان هر کانال و مجموع خروجی‌ها باید رعایت شود.
