ماژول دیمر هوشمند HDL مدل MDT04015.532 یک کنترلر روشنایی چهار کاناله مبتنی بر فناوری MOSFET است که برای تنظیم شدت نور در سیستم‌های هوشمندسازی ساختمان طراحی شده است. این دیمر ۴ کانال ۱٫۵ آمپر از روش Trailing Edge یا لبه پس‌رو استفاده می‌کند و امکان کنترل مستقل چهار مدار روشنایی سازگار را از طریق شبکه HDL Buspro فراهم می‌سازد.

این محصول از منحنی‌های مختلف تنظیم نور، سناریوهای روشنایی، توالی‌های کنترلی و کنترل دستی خروجی‌ها پشتیبانی می‌کند. وجود حفاظت‌های الکتریکی نیز به عملکرد ایمن دستگاه کمک می‌کند.

ویژگی‌های دیمر ۴ کانال ۱٫۵ آمپر HDL

چهار خروجی مستقل با فناوری Trailing Edge

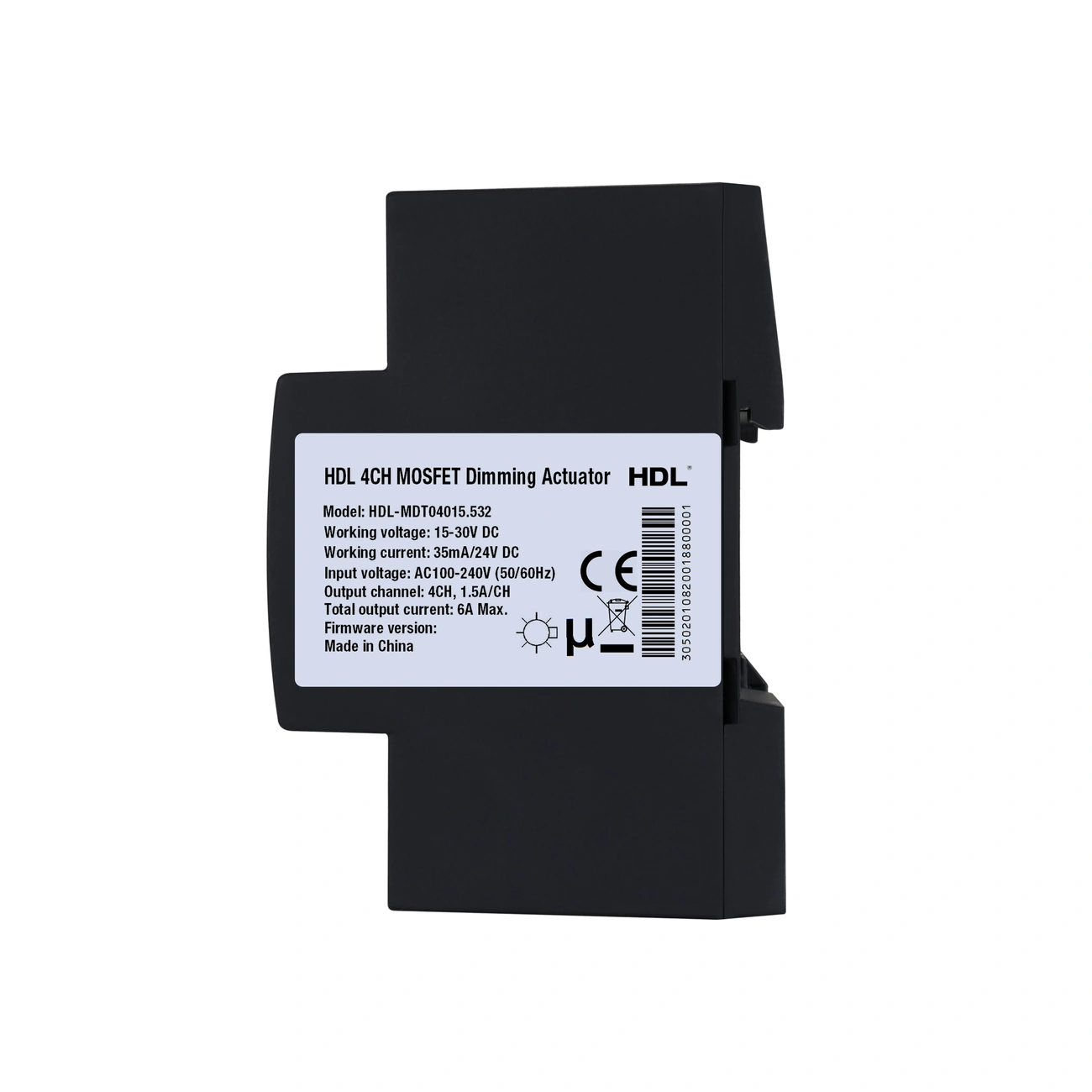

ماژول MDT04015.532 دارای چهار خروجی مستقل با حداکثر جریان ۱٫۵ آمپر برای هر کانال است. حداکثر جریان مجموع خروجی‌ها نیز ۶ آمپر اعلام شده است.

این محصول از فناوری MOSFET با روش Trailing Edge استفاده می‌کند و برای تنظیم شدت نور لامپ‌های رشته‌ای، هالوژن، چراغ‌های LED دیمرپذیر و درایورهای LED دیمرپذیر سازگار کاربرد دارد.

پیش از اتصال چراغ یا درایور، باید سازگاری آن با روش Trailing Edge بررسی شود. اتصال بارهای القایی به دستگاه مجاز نیست.

منحنی‌های متنوع تنظیم شدت نور

این دیمر از پنج نوع منحنی تنظیم نور پشتیبانی می‌کند:

• خطی (Linear)
• نمایی ۱٫۵
• نمایی ۲
• نمایی ۳
• منحنی سفارشی

همچنین آستانه پایین، آستانه بالا و حداکثر سطح خروجی برای هر کانال به‌صورت مستقل قابل تنظیم است. این قابلیت امکان تطبیق محدوده تنظیم نور با ویژگی‌های منبع روشنایی را فراهم می‌کند.

کنترل دستی هر کانال

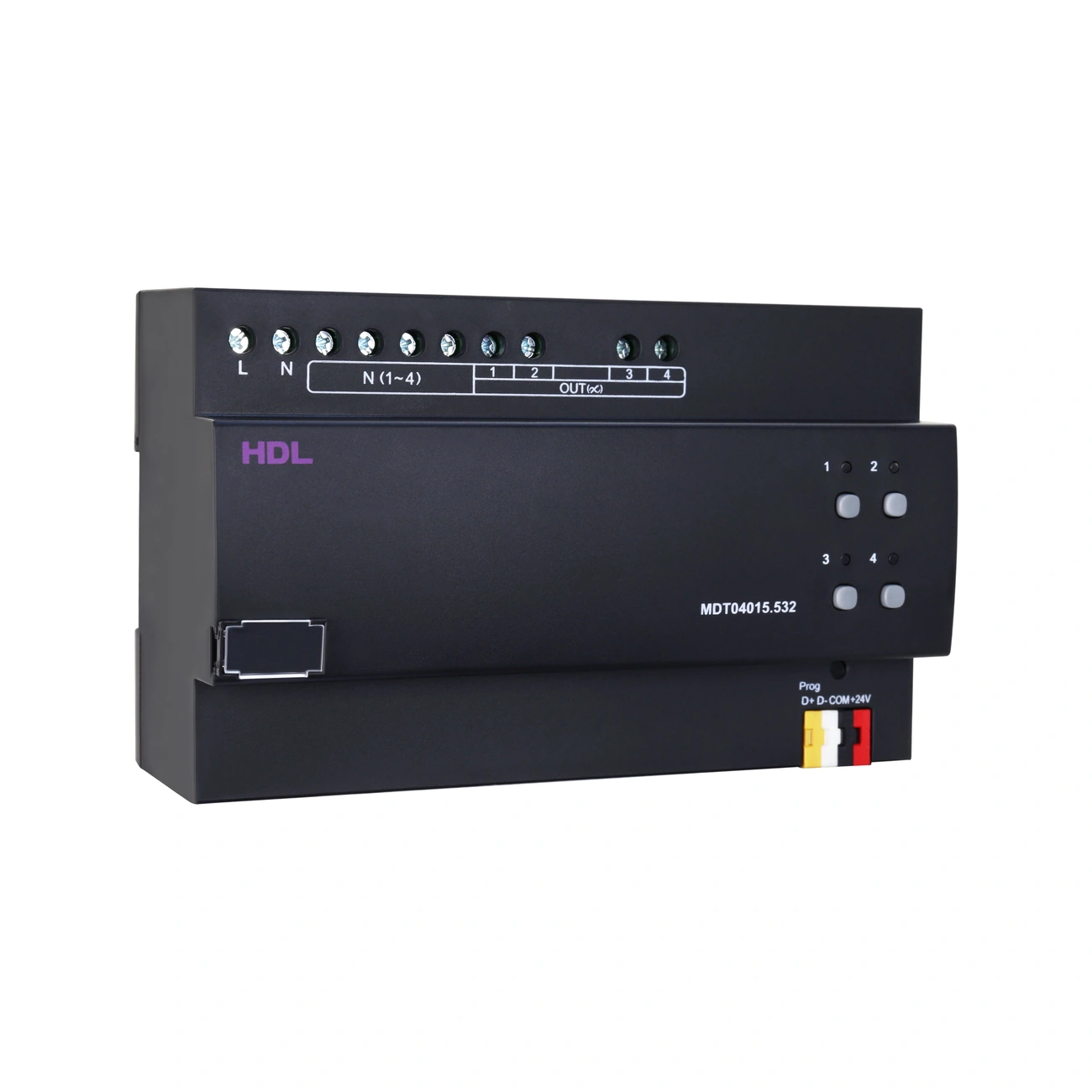

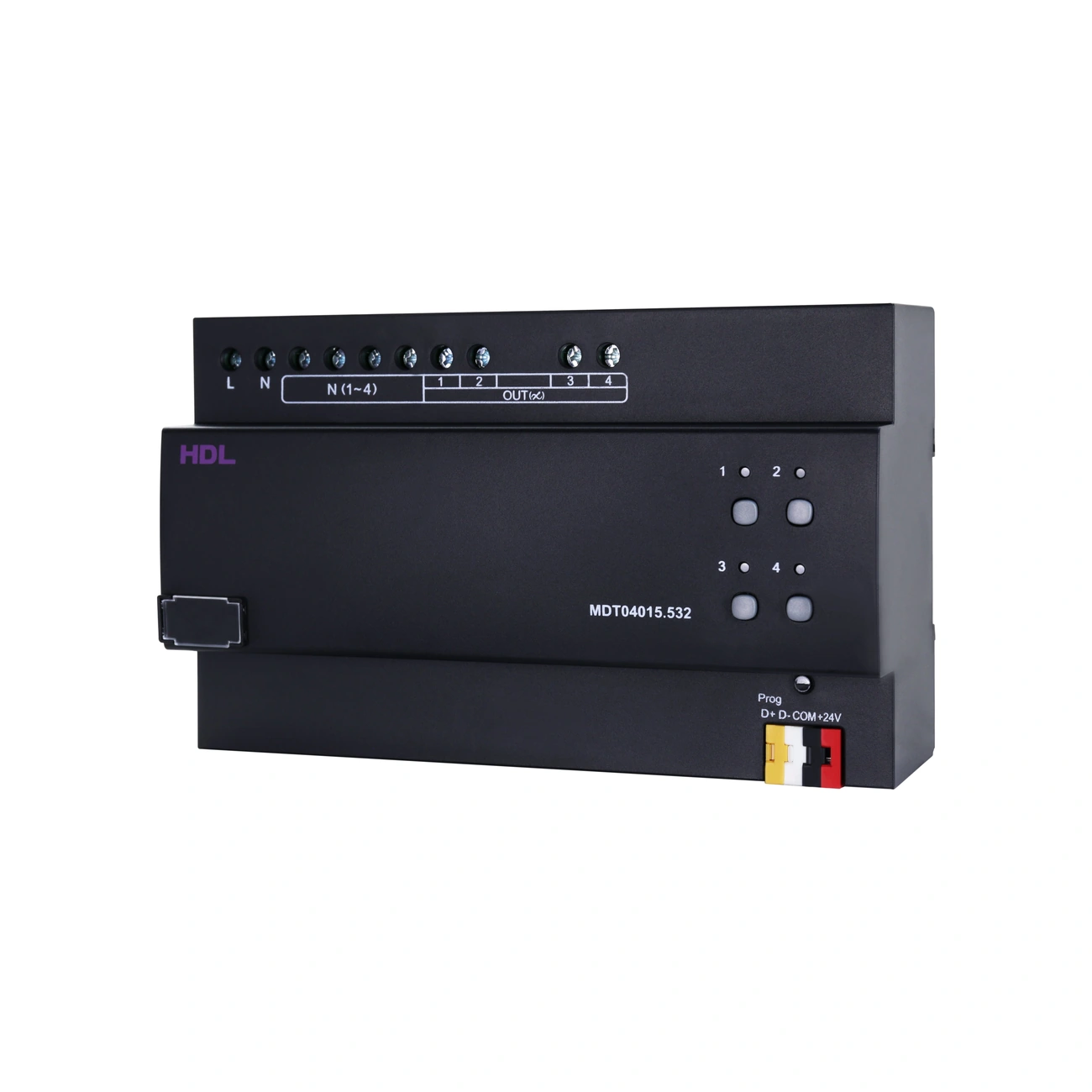

برای هر خروجی، کلید بای‌پس و نشانگر LED روی بدنه دستگاه قرار دارد.

این ویژگی امکان کنترل مستقیم کانال‌ها و بررسی وضعیت آن‌ها را هنگام نصب و راه‌اندازی فراهم می‌کند.

حفاظت‌های الکتریکی

ماژول دارای حفاظت در برابر اتصال کوتاه، اضافه‌ولتاژ لحظه‌ای و افزایش دما است.

برای بهره‌برداری ایمن، جریان هر کانال نباید از ۱٫۵ آمپر و مجموع جریان خروجی‌ها نباید از ۶ آمپر تجاوز کند.

سناریوها و توالی‌های روشنایی

دیمر MDT04015.532 از حداکثر چهار ناحیه مستقل پشتیبانی می‌کند و برای هر ناحیه امکان تعریف ۱۲ سناریو وجود دارد.

همچنین می‌توان حداکثر ۶ توالی کنترلی تعریف کرد که هر توالی شامل ۱۲ مرحله است.

پس از راه‌اندازی مجدد دستگاه، امکان اجرای سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق وجود دارد.

ارتباط با سیستم HDL Buspro

این ماژول از شبکه HDL Buspro پشتیبانی می‌کند و قابلیت به‌روزرسانی آنلاین از طریق نرم‌افزار HDL Buspro Setup Tool را دارد.

برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.

کاربردهای دیمر ۴ کانال ۱٫۵ آمپر HDL

این محصول برای تنظیم شدت نور منابع روشنایی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

وجود چهار خروجی مستقل، منحنی‌های متنوع تنظیم نور و قابلیت تعریف سناریو، امکان مدیریت چهار مدار روشنایی با تنظیمات جداگانه را فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل سازنده انجام شود. پیش از اتصال بار، سازگاری چراغ یا درایور با فناوری Trailing Edge بررسی شود. اتصال بار القایی مجاز نیست و محدودیت جریان هر کانال و مجموع خروجی‌ها باید رعایت شود.
