ماژول دیمر هوشمند MOSFET شش کانال ۱۰ آمپر HDL مدل MDH0610A.4D

ماژول دیمر هوشمند MOSFET شش کانال ۱۰ آمپر HDL مدل MDH0610A.4D

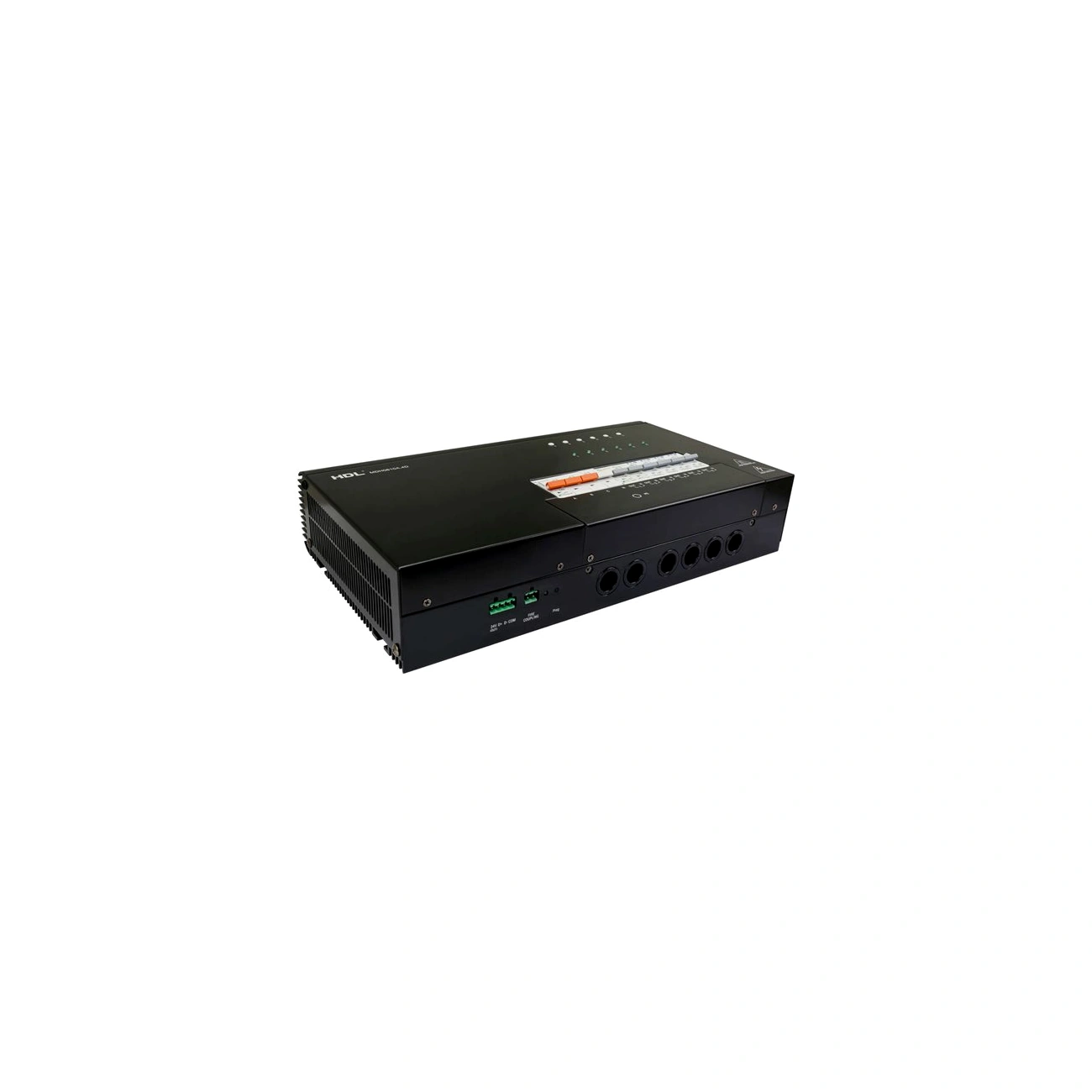

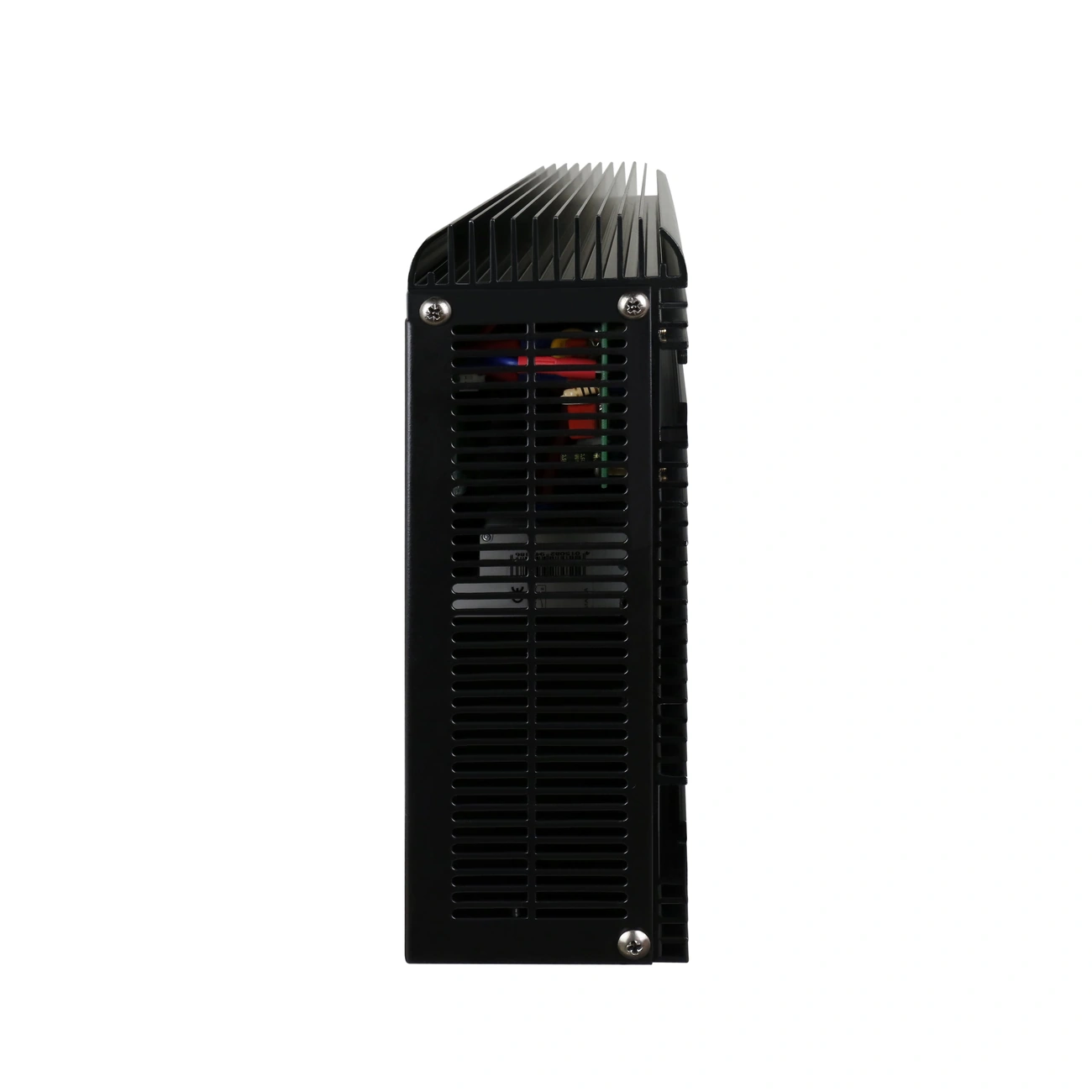

ماژول دیمر هوشمند HDL مدل MDH0610A.4D یک کنترلر روشنایی پرقدرت با فناوری MOSFET از نوع Trailing Edge است که برای تنظیم شدت نور در پروژه‌های هوشمندسازی ساختمان طراحی شده است. این دیمر ۶ کانال ۱۰ آمپر دارای شش خروجی مستقل با قابلیت تشخیص جریان هر کانال بوده و از طریق شبکه HDL Buspro کنترل می‌شود.

پشتیبانی از سناریوهای روشنایی، کنترل دستی خروجی‌ها، چهار منحنی تنظیم نور و حفاظت‌های الکتریکی، امکان مدیریت مدارهای روشنایی پرقدرت را فراهم می‌کند.

ویژگی‌های دیمر ۶ کانال ۱۰ آمپر HDL

شش خروجی مستقل ۱۰ آمپر

ماژول MDH0610A.4D دارای شش خروجی مستقل با حداکثر جریان ۱۰ آمپر برای هر کانال است. حداکثر جریان مجموع خروجی‌ها نیز ۶۰ آمپر اعلام شده است.

این دستگاه از فناوری MOSFET با روش دیمر Trailing Edge یا لبه پس‌رو استفاده می‌کند و برای چراغ‌های رشته‌ای، هالوژن ولتاژ پایین و چراغ‌های LED قابل دیمر سازگار طراحی شده است.

اتصال بارهای القایی به این ماژول مجاز نیست و سازگاری تجهیزات روشنایی با فناوری Trailing Edge باید پیش از نصب بررسی شود.

تشخیص جریان و نمایش اطلاعات عملکرد

این دیمر قابلیت تشخیص جریان هر خروجی را دارد. همچنین اطلاعاتی مانند وضعیت تغذیه، دمای دستگاه و اطلاعات کانال‌ها از طریق نرم‌افزار قابل مشاهده است.

این قابلیت به بررسی وضعیت مدارها در زمان راه‌اندازی و بهره‌برداری کمک می‌کند.

چهار منحنی تنظیم شدت نور

ماژول از چهار منحنی تنظیم نور پشتیبانی می‌کند:

• خطی (Linear)
• نمایی ۱٫۵
• نمایی ۲
• نمایی ۳

آستانه‌های پایین، بالا و حداکثر شدت نور نیز برای هر کانال به‌صورت مستقل قابل تنظیم هستند.

کنترل دستی و نشانگر وضعیت

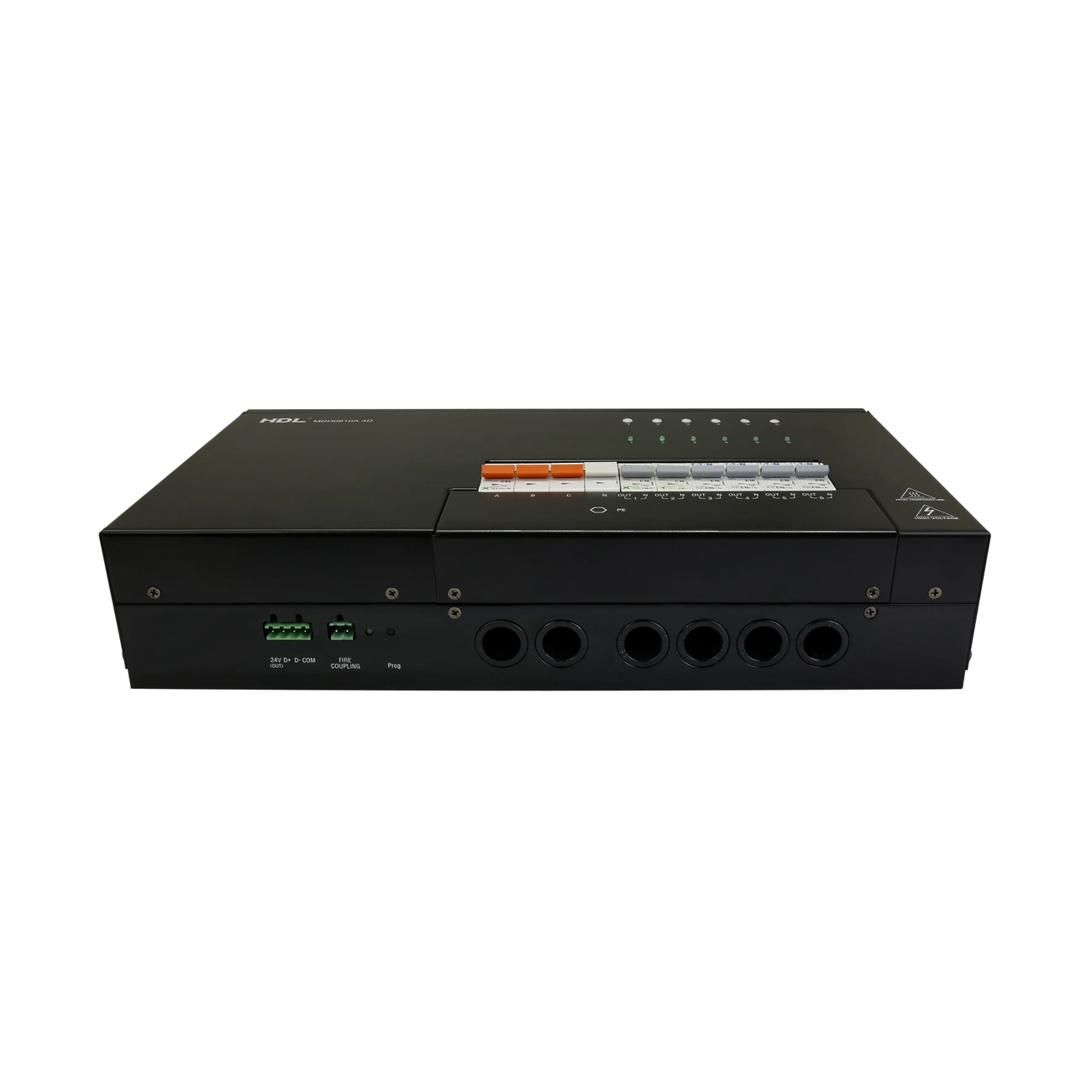

برای هر خروجی، کلید بای‌پس و نشانگر LED روی بدنه دستگاه قرار دارد.

با فشار کوتاه کلید، خروجی روشن یا خاموش می‌شود و با نگه داشتن آن می‌توان شدت نور را تغییر داد. نشانگر LED نیز وضعیت فعلی کانال را نمایش می‌دهد.

سناریوها و توالی‌های روشنایی

دیمر MDH0610A.4D امکان تعریف شش ناحیه مستقل را فراهم می‌کند و برای هر ناحیه می‌توان ۱۲ سناریو تنظیم کرد.

برای ناحیه اول نیز امکان تعریف شش توالی کنترلی وجود دارد که هر توالی شامل ۱۲ مرحله است.

می‌توان سناریوی قابل اجرا هنگام روشن شدن دستگاه را تعیین کرد. همچنین امکان قفل کردن یک سناریوی امنیتی مشخص از طریق سیگنال کلید خارجی وجود دارد؛ در این وضعیت، فرمان‌های کنترلی کانال‌ها پذیرفته نمی‌شوند.

حفاظت‌های الکتریکی

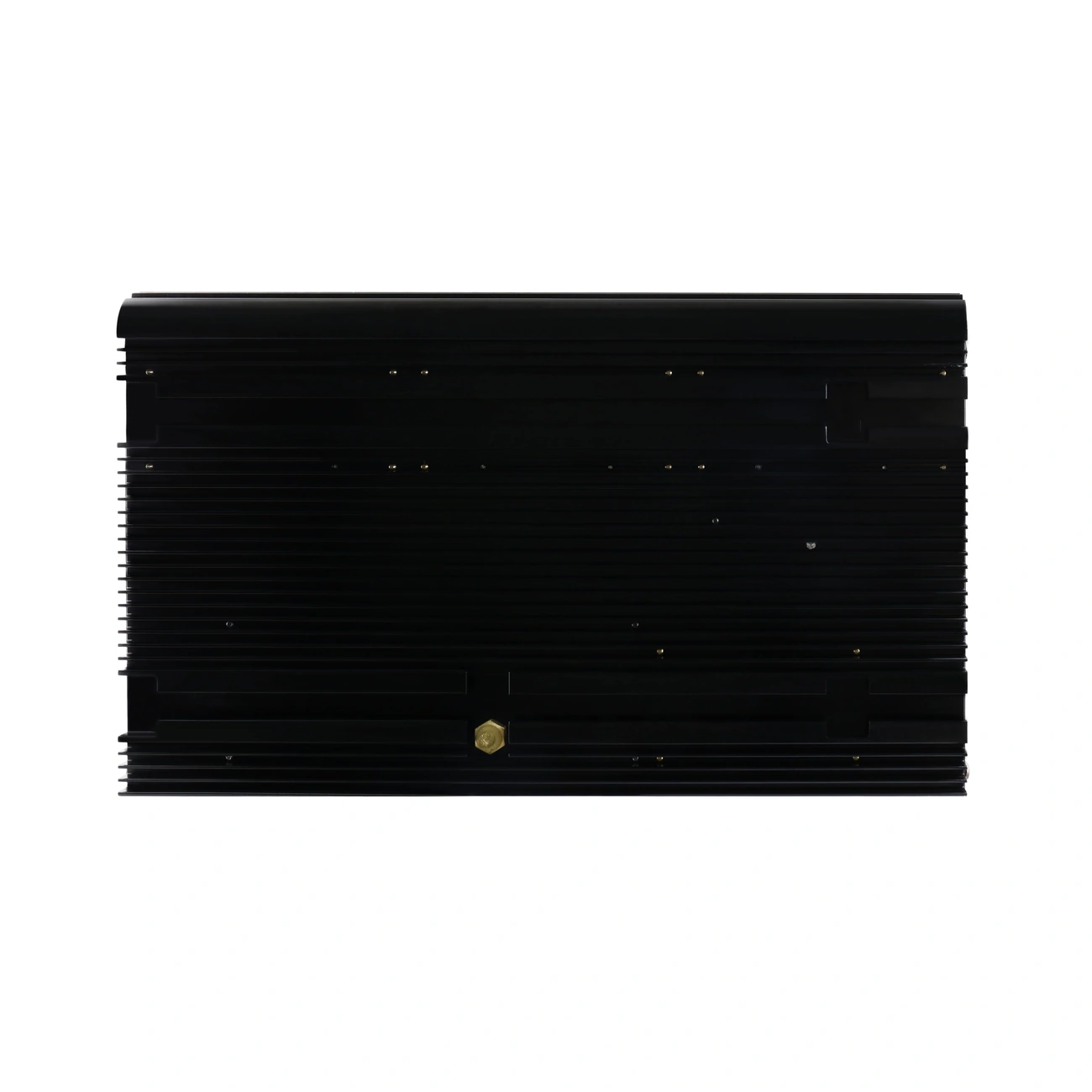

این ماژول از حفاظت در برابر اتصال کوتاه، افزایش دما، خطای اتصال زمین و اضافه‌جریان قابل تنظیم پشتیبانی می‌کند.

برای هر کانال نیز امکان بررسی جریان وجود دارد. رعایت محدودیت جریان ۱۰ آمپر برای هر خروجی و ۶۰ آمپر برای مجموع خروجی‌ها ضروری است.

تغذیه سه‌فاز و ارتباط HDL Buspro

ماژول با ورودی AC در محدوده ۱۰۰ تا ۲۴۰ ولت و فرکانس ۵۰/۶۰ هرتز کار می‌کند و از اتصال سه‌فاز چهار سیمه استفاده می‌کند.

تقسیم‌بندی فازها به این صورت است:

• فاز A: تغذیه کانال‌های ۱ و ۲ و بخش کنترل دستگاه
• فاز B: تغذیه کانال‌های ۳ و ۴
• فاز C: تغذیه کانال‌های ۵ و ۶

دستگاه از پروتکل HDL Buspro پشتیبانی می‌کند و امکان تأمین اختیاری برق ۲۴ ولت DC با جریان حداکثر ۱۲۰ میلی‌آمپر برای رابط Buspro را دارد.

کاربردهای دیمر پرقدرت HDL

این محصول برای مدیریت شدت نور در فضاهای مسکونی، اداری و تجاری با مدارهای روشنایی پرقدرت کاربرد دارد. شش خروجی مستقل و امکان تعریف سناریو، کنترل گروه‌های مختلف روشنایی را در یک دستگاه فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل HDL و توسط مجموعه مجاز انجام شود. اتصال صحیح فازها، نول و ارت حفاظتی ضروری است. همچنین باید از اتصال بار القایی، تجاوز از جریان مجاز کانال‌ها و افزایش دمای محیط دستگاه به بیش از ۴۵ درجه سانتی‌گراد جلوگیری شود.
