ماژول دیمر هوشمند TRIAC شش کانال ۲ آمپر HDL مدل MD0602.432

ماژول دیمر هوشمند TRIAC شش کانال ۲ آمپر HDL مدل MD0602.432

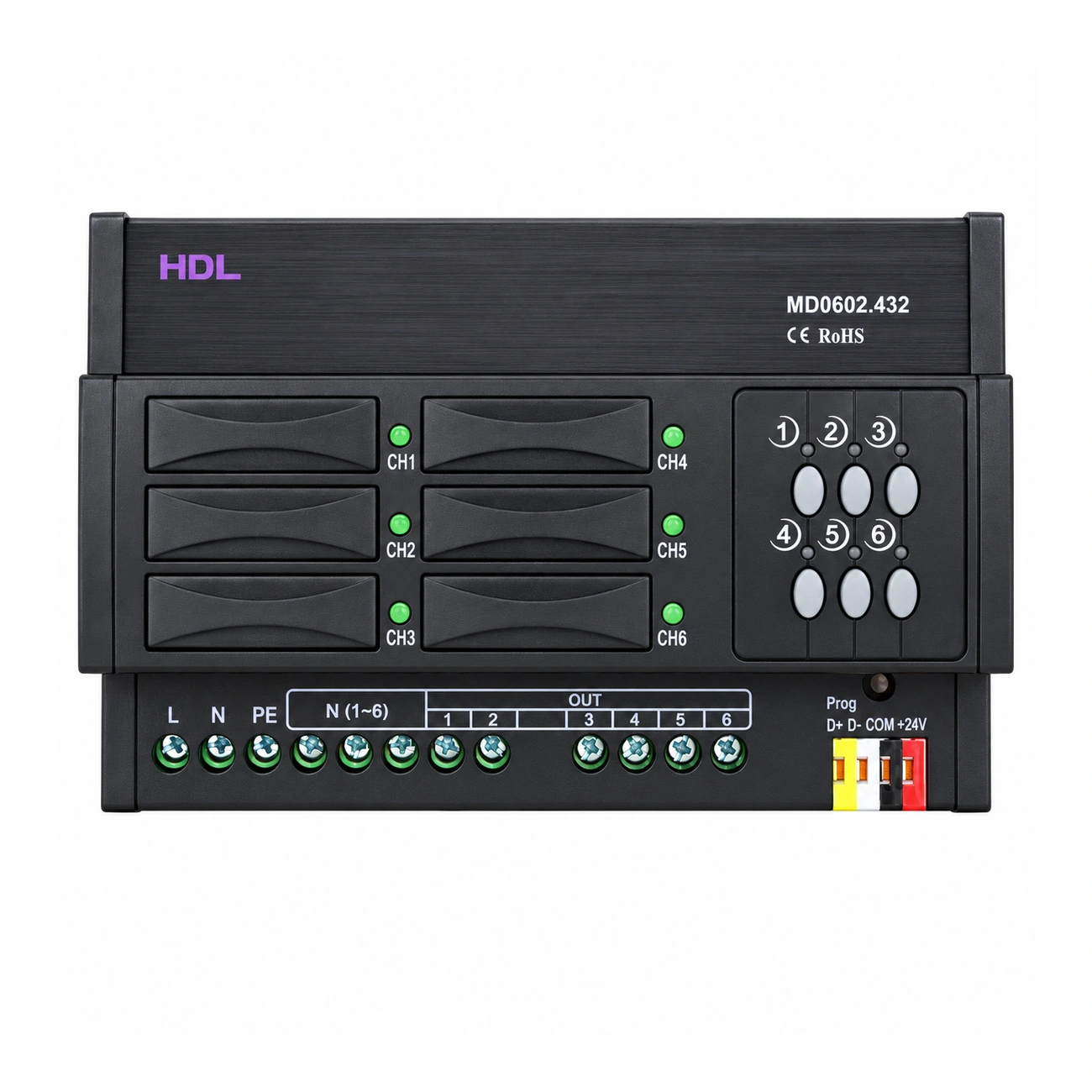

ماژول دیمر هوشمند HDL مدل MD0602.432 یک کنترلر روشنایی شش کاناله با فناوری TRIAC از نوع Leading Edge است که برای تنظیم شدت نور در سیستم‌های هوشمندسازی ساختمان طراحی شده است. این دیمر ۶ کانال ۲ آمپر امکان کنترل مستقل شش مدار روشنایی سازگار را از طریق شبکه HDL Buspro فراهم می‌کند.

پشتیبانی از چهار منحنی تنظیم نور، دقت ۵۱۲ مرحله‌ای، سناریوهای روشنایی و کنترل دستی هر خروجی، امکان تنظیم نور متناسب با کاربرد فضا را فراهم می‌سازد. این ماژول همچنین دارای حفاظت در برابر اتصال کوتاه و افزایش دما است.

ویژگی‌های دیمر ۶ کانال ۲ آمپر HDL

شش خروجی مستقل با فناوری Leading Edge

ماژول MD0602.432 دارای شش خروجی مستقل با حداکثر جریان ۲ آمپر برای هر کانال است. حداکثر جریان مجموع خروجی‌ها نیز ۱۰ آمپر اعلام شده است.

این محصول از TRIAC با ظرفیت ۲۵ آمپر استفاده می‌کند و حداقل بار اعلام‌شده برای آن ۴۰ وات است.

فناوری Leading Edge برای تنظیم شدت نور بارهای سازگار به کار می‌رود. پیش از اتصال چراغ‌های LED یا سایر بارها، باید سازگاری آن‌ها با این روش دیمر بررسی شود.

چهار منحنی تنظیم شدت نور

این دیمر از چهار منحنی تنظیم نور پشتیبانی می‌کند:

• خطی (Linear)
• نمایی ۱٫۵
• نمایی ۲
• نمایی ۳

دقت تنظیم نور دستگاه ۵۱۲ مرحله است. همچنین آستانه‌های پایین، بالا و حداکثر برای هر کانال به‌صورت مستقل قابل تنظیم هستند.

کنترل دستی و نشانگرهای وضعیت

برای هر خروجی یک کلید بای‌پس جهت کنترل دستی روی بدنه دستگاه قرار دارد.

نشانگرهای وضعیت بار و فیوز نیز امکان بررسی عملکرد کانال‌ها را فراهم می‌کنند. در صورت اتصال کوتاه، نشانگر LED کانال مربوطه را مشخص می‌کند.

حفاظت در برابر اتصال کوتاه و افزایش دما

ماژول دارای حفاظت در برابر اتصال کوتاه و افزایش دما است. هر کانال به فیوز حفاظتی ۴ آمپر از نوع aR مجهز شده است.

هنگام تعویض فیوز باید برق دستگاه قطع شود و فیوز جایگزین از همان نوع و مشخصات تعیین‌شده توسط سازنده باشد.

سناریوها و توالی‌های روشنایی

دیمر MD0602.432 از حداکثر شش ناحیه مستقل پشتیبانی می‌کند و برای هر ناحیه امکان تعریف ۱۲ سناریو وجود دارد.

همچنین دستگاه از حداکثر ۶ توالی کنترلی پشتیبانی می‌کند که هر توالی می‌تواند ۱۲ مرحله داشته باشد.

پس از راه‌اندازی مجدد، امکان اجرای سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق وجود دارد.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro، ارتقای آنلاین نرم‌افزار و حالت برنامه‌ریزی آسان پشتیبانی می‌کند.

برای سیم‌کشی شبکه، استفاده از کابل HDL Buspro/KNX با هادی مسی تک‌رشته‌ای ۰٫۸ میلی‌متر و اتصال سری تجهیزات به روش Hand-in-Hand در دیتاشیت توصیه شده است.

کاربردهای دیمر ۶ کانال ۲ آمپر HDL

این محصول برای تنظیم شدت نور چراغ‌های رشته‌ای، هالوژن و LED سازگار با فناوری Leading Edge در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

وجود شش خروجی مستقل، منحنی‌های متنوع تنظیم نور و قابلیت اجرای سناریو، امکان طراحی حالت‌های مختلف روشنایی را فراهم می‌کند.

نصب دستگاه باید توسط نیروی متخصص انجام شود. جریان هر کانال نباید از ۲ آمپر و مجموع جریان خروجی‌ها نباید از ۱۰ آمپر تجاوز کند. اتصال ارت حفاظتی، تهویه مناسب تابلو، جداسازی سیم‌های فشار قوی و ضعیف و استفاده از فیوز aR مطابق دستورالعمل سازنده ضروری است.
