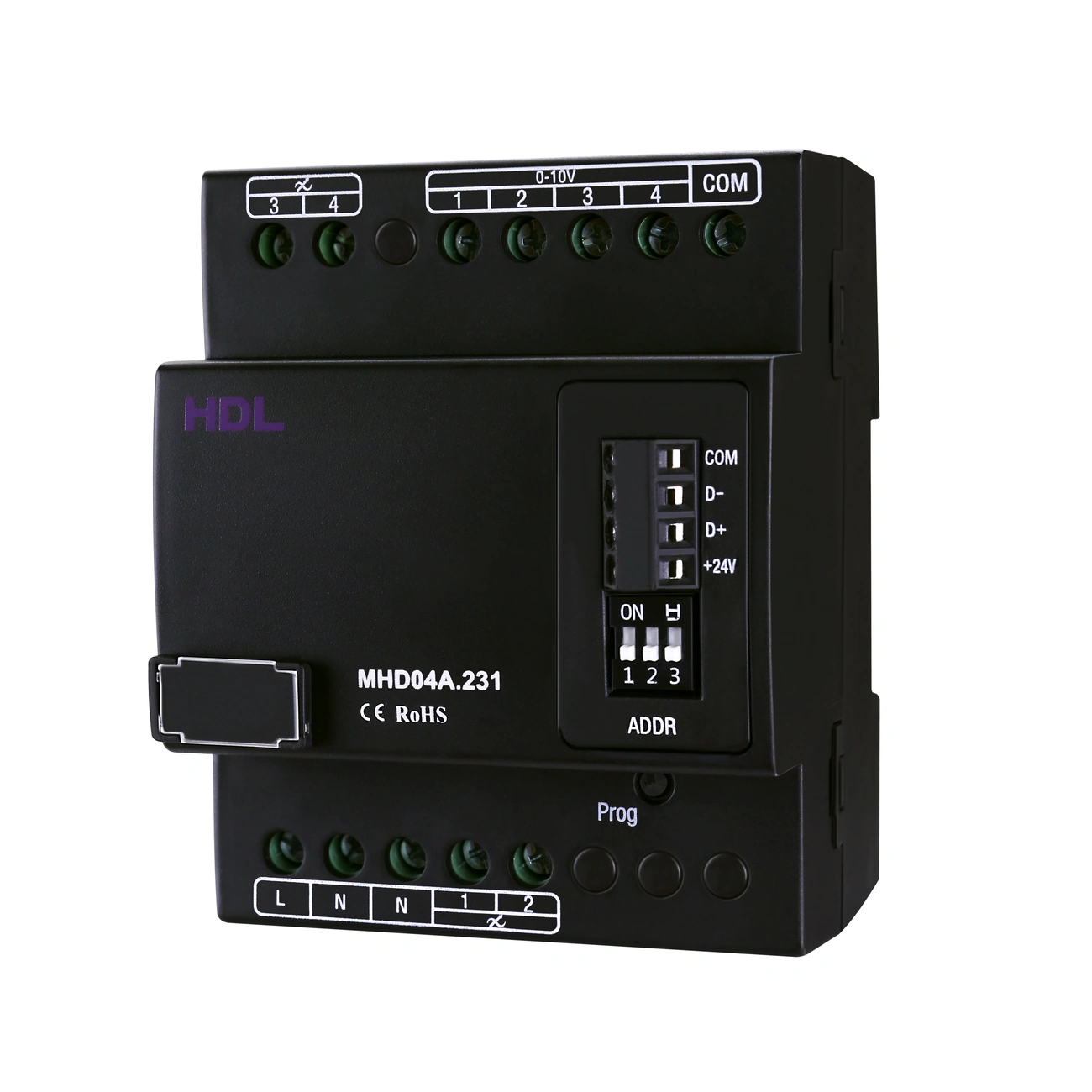

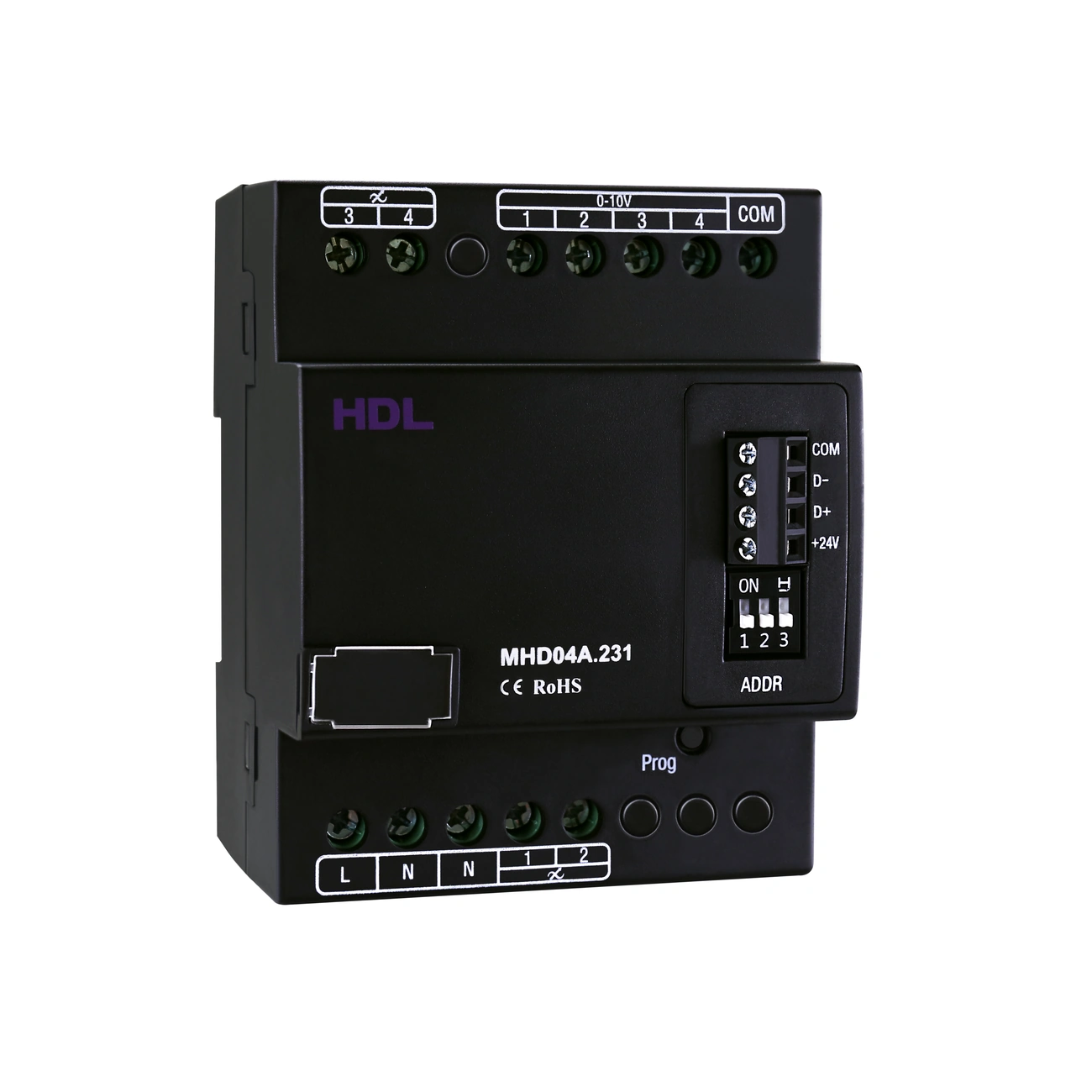

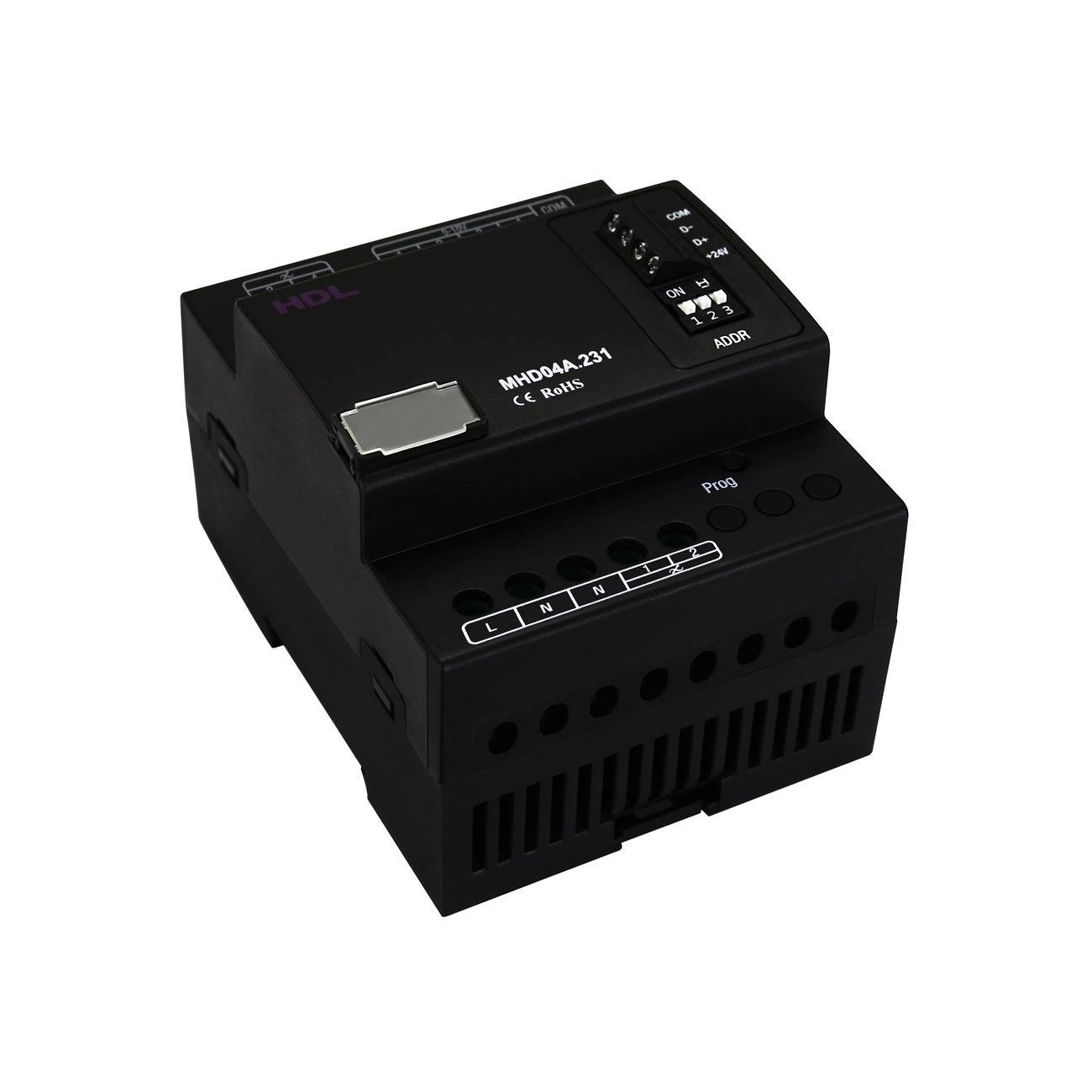

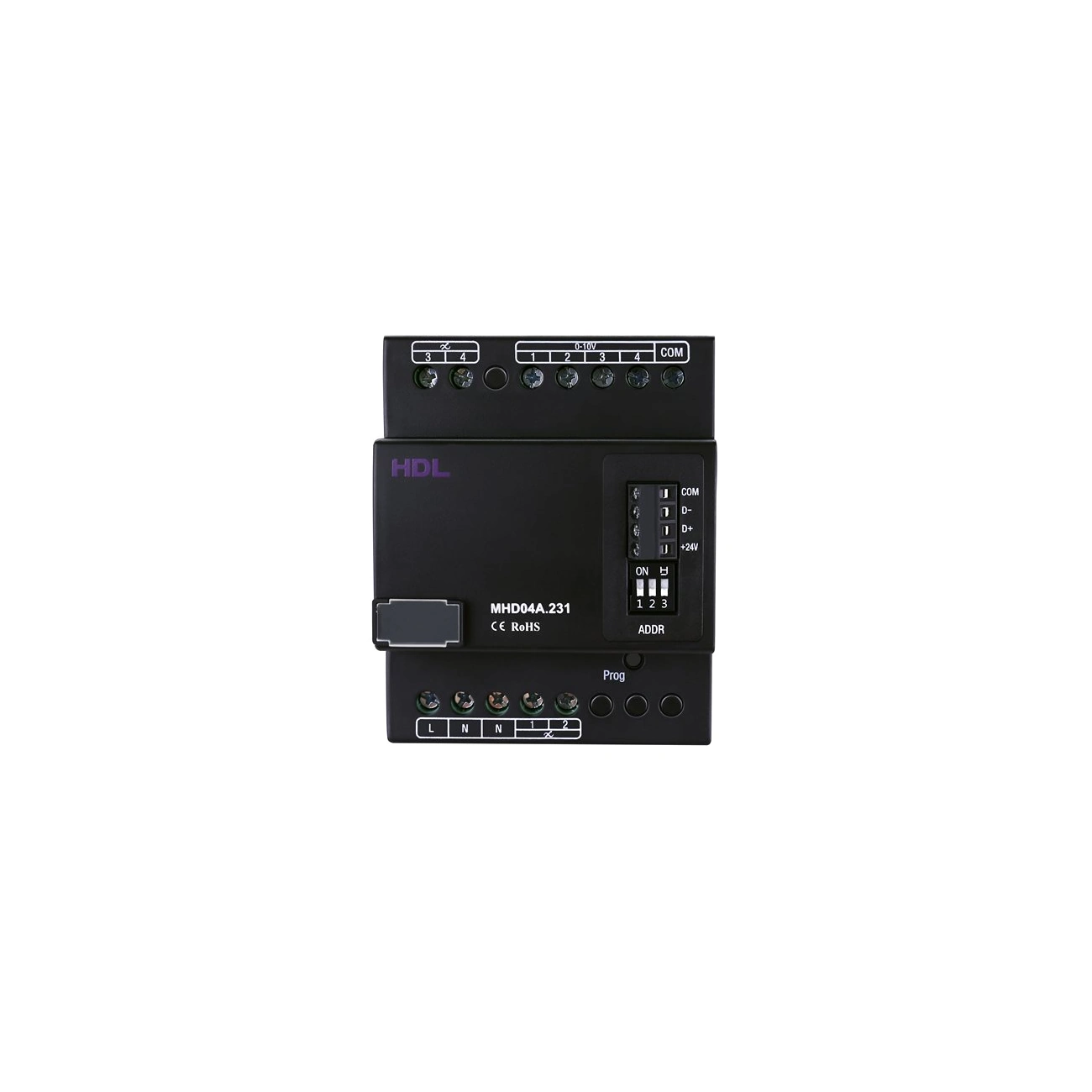

دیمر یونیورسال ۴ کانال HDL مدل MHD04A.231 یک ماژول کنترل روشنایی برای سیستم هوشمند اتاق هتل است که امکان تغییر حالت چهار کانال بین خروجی دیمر 0-10V و دیمر MOSFET را فراهم می‌کند. این ماژول از طریق HDL Inner Bus به کنترلر مرکزی اتاق هتل متصل می‌شود و برای کنترل تجهیزات سازگار در سیستم هوشمندسازی هتل طراحی شده است.

دیمر ۴ کانال ۰٫۵ آمپر HDL در حالت MOSFET برای هر کانال جریان خروجی حداکثر ۰٫۵ آمپر دارد. حالت کاری ماژول بین 0-10V و MOSFET قابل تغییر است و آدرس کانال‌ها نیز از طریق نرم‌افزار و کلیدهای Dial Code روی دستگاه قابل مدیریت است.

ویژگی‌های دیمر ۴ کانال ۰٫۵ آمپر HDL

چهار کانال دیمر با دو حالت خروجی

دیمر ۴ کانال ۰٫۵ آمپر HDL دارای چهار کانال است و می‌تواند بین دو حالت کاری تغییر کند:

• خروجی دیمر 0-10V
• خروجی دیمر MOSFET

تغییر حالت کاری از طریق دکمه Programming انجام می‌شود. طبق راهنمای سازنده، با نگه داشتن دکمه به مدت ۳ ثانیه، ماژول بین حالت MOSFET و 0-10V جابه‌جا می‌شود.

نشانگر دستگاه نیز حالت فعال را مشخص می‌کند؛ چشمک‌زدن پیوسته سبز نشان‌دهنده حالت MOSFET و چشمک‌زدن پیوسته قرمز نشان‌دهنده حالت 0-10V است.

خروجی MOSFET با جریان ۰٫۵ آمپر

حداکثر جریان اعلام‌شده برای خروجی MOSFET هر کانال ۰٫۵ آمپر است.

این مقدار مربوط به خروجی MOSFET است و نباید به‌صورت ظرفیت جریان خروجی 0-10V تفسیر شود. دیتاشیت مقدار جریان مجاز سیگنال 0-10V را به‌صورت جداگانه اعلام نکرده است.

برای هر کانال باید فیوز یا کلید حفاظتی مناسب در نظر گرفته شود و جریان کانال نباید از مقدار مجاز اعلام‌شده بیشتر باشد.

کنترل روشنایی 0-10V

یکی از کاربردهای اصلی ماژول MHD04A.231 کنترل تجهیزات روشنایی سازگار با ورودی 0-10V است.

در دیاگرام سیم‌کشی صفحه دوم دیتاشیت، یک Ballast دارای ورودی 0-10V به‌همراه Tube به ماژول متصل شده است. این نقشه نحوه استفاده از خروجی 0-10V برای کنترل بالاست سازگار را نمایش می‌دهد.

بنابراین پیش از اتصال تجهیزات روشنایی باید نوع درایور یا بالاست و سازگاری آن با روش کنترل 0-10V بررسی شود.

ارتباط HDL Inner Bus

دیمر یونیورسال ۴ کانال HDL از ارتباط Inner Bus استفاده می‌کند و طبق دیتاشیت باید همراه با کنترلر مرکزی اتاق هتل HDL به کار رود.

اتصال Inner Bus به‌صورت سری یا Hand-in-Hand انجام می‌شود. برای کابل‌کشی می‌توان از کابل HDL Bus/KNX یا CAT5/CAT5E مطابق رنگ‌بندی اعلام‌شده توسط سازنده استفاده کرد.

Inner Bus این محصول نباید با اتصال مستقیم HDL Buspro بدون بررسی ساختار سیستم یکسان در نظر گرفته شود؛ دیتاشیت به‌طور مشخص ارتباط دستگاه را Inner Bus معرفی کرده است.

آدرس‌دهی سخت‌افزاری با Dial Code

ماژول MHD04A.231 از شناسایی سخت‌افزاری ID و کنترل آدرس با Dial Code پشتیبانی می‌کند.

حالت‌های اعلام‌شده برای Dial Code عبارت‌اند از:

با این ساختار می‌توان آدرس اولیه کانال‌های ماژول را متناسب با طراحی سیستم هتل تنظیم کرد.

تنظیم از طریق نرم‌افزار مدیریت هتل

با فشردن دکمه Programming به مدت یک ثانیه، نشانگر قرمز می‌شود و آدرس اولیه کانال‌ها از طریق نرم‌افزار مدیریت هتل قابل خواندن و تنظیم خواهد بود.

دیتاشیت همچنین اعلام می‌کند که با تغییر تنظیمات نرم‌افزاری و برنامه‌ریزی، ماژول می‌تواند در کنترل تجهیزاتی مانند سیستم تهویه و پرده نیز استفاده شود.

نحوه اتصال و عملکرد این تجهیزات به طراحی سیستم و تجهیزات جانبی سازگار وابسته است و نباید خروجی دیمر را بدون بررسی مستقیماً به موتور پرده یا سیستم تهویه متصل کرد.

تغذیه و مصرف ماژول

دیمر یونیورسال ۴ کانال HDL با ولتاژ ۱۵ تا ۳۰ ولت DC کار می‌کند.

مصرف جریان دستگاه در ولتاژ ۲۴ ولت DC به‌صورت زیر اعلام شده است:

• مصرف استاتیک: ۴۰ میلی‌آمپر
• مصرف دینامیک: ۵۵ میلی‌آمپر

در طراحی منبع تغذیه Inner Bus باید مصرف دستگاه و سایر ماژول‌های متصل به شبکه در نظر گرفته شود.

نصب روی ریل DIN

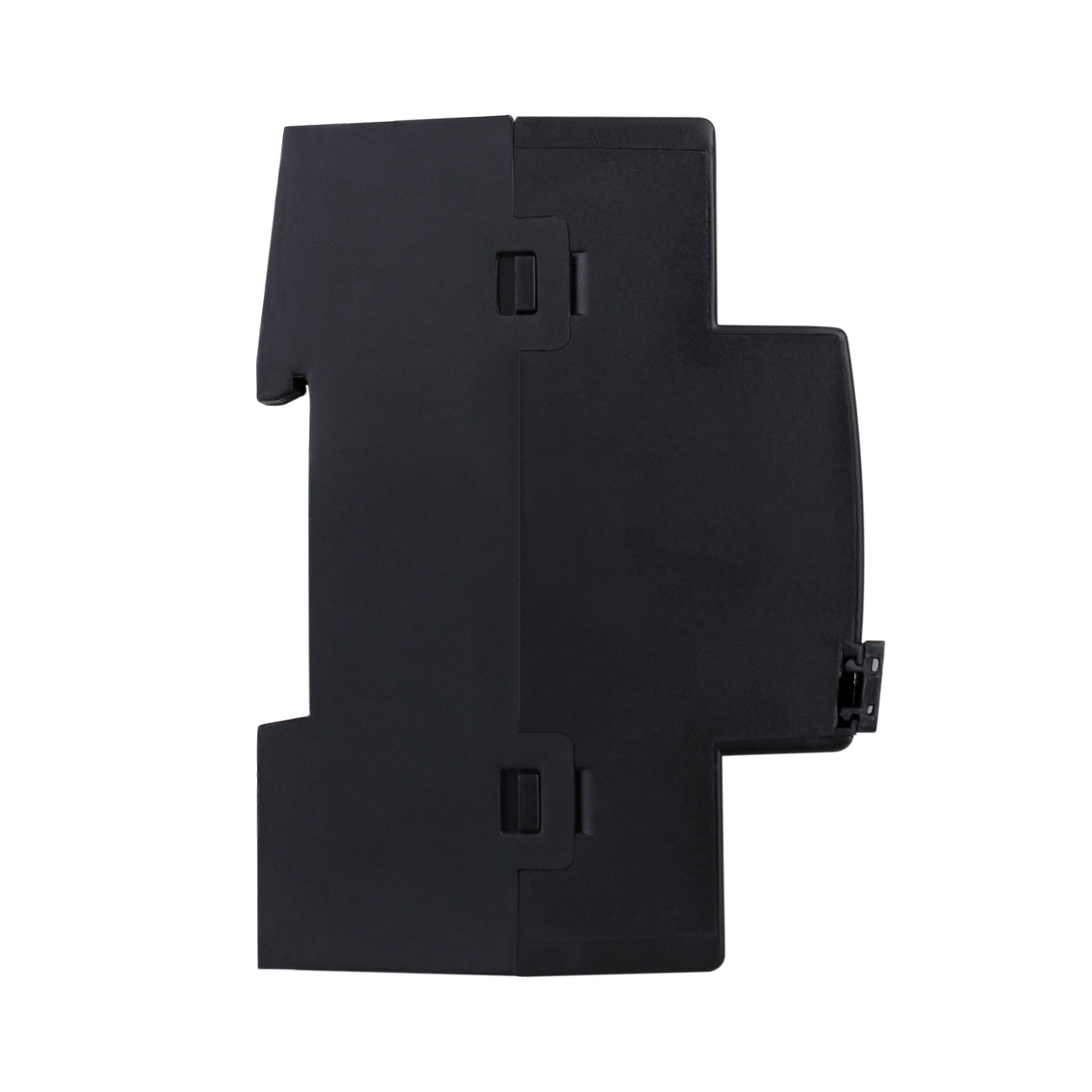

ماژول MHD04A.231 برای نصب داخل تابلو برق طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود.

ابعاد دستگاه ۷۲ × ۹۰ × ۶۶ میلی‌متر، وزن خالص آن ۲۳۴٫۴ گرم و جنس بدنه نایلون و پلی‌کربنات است. درجه حفاظت IP20 نیز برای محصول اعلام شده است.

سازنده تأکید کرده است که کابل‌های ولتاژ بالا و پایین از یکدیگر جدا شوند و تهویه مناسب داخل تابلو فراهم باشد. دمای بخش دیمر نباید از ۵۰ درجه سانتی‌گراد بیشتر شود.

برای کابل ورودی برق سطح مقطع ۲٫۵ تا ۴ میلی‌متر مربع و برای کابل بار سطح مقطع ۱٫۵ تا ۲٫۵ میلی‌متر مربع اعلام شده است. گشتاور بستن ترمینال‌ها نیز نباید از ۰٫۴ نیوتن‌متر بیشتر باشد.

کاربردهای دیمر یونیورسال ۴ کانال HDL

دیمر یونیورسال ۴ کانال HDL برای سیستم کنترل اتاق هتل و مدیریت تجهیزات روشنایی سازگار طراحی شده است. قابلیت انتخاب بین خروجی 0-10V و MOSFET امکان استفاده از ماژول را متناسب با نوع تجهیزات کنترلی پروژه فراهم می‌کند.

در حالت 0-10V می‌توان تجهیزات روشنایی دارای بالاست یا درایور سازگار را کنترل کرد و در حالت MOSFET نیز باید نوع بار و جریان مصرفی آن با ظرفیت ۰٫۵ آمپر هر کانال تطبیق داده شود.

این محصول طبق دیتاشیت باید همراه با کنترلر مرکزی اتاق هتل استفاده شود و یک دیمر مستقل Buspro معرفی نشده است. پیش از اجرا، نوع بار، روش دیمر، جریان مصرفی و ساختار Inner Bus پروژه باید بررسی شود.
