ماژول میکس ۱۰ کانال HDL مدل MHMIX10.231

ماژول میکس ۱۰ کانال HDL مدل MHMIX10.231

ماژول میکس ۱۰ کانال HDL مدل MHMIX10.231 یک کنترلر ترکیبی برای مدیریت روشنایی و تجهیزات اتاق در سیستم هوشمند هتل است. این ماژول دارای ۸ کانال رله برای قطع و وصل بار و ۲ کانال دیمر MOSFET برای کنترل روشنایی سازگار است و از طریق HDL Inner Bus به کنترلر مرکزی اتاق هتل متصل می‌شود.

ماژول میکس ۱۰ کانال HDL با ترکیب شش رله ۵ آمپر، دو رله ۱۰ آمپر و دو خروجی دیمر MOSFET با ظرفیت ۰٫۵ آمپر، امکان مدیریت چند نوع بار را در یک ماژول فراهم می‌کند. قابلیت آدرس‌دهی سخت‌افزاری، تنظیم از طریق نرم‌افزار مدیریت هتل و نصب روی ریل DIN از دیگر ویژگی‌های این مدل است.

ویژگی‌های ماژول میکس ۱۰ کانال HDL

ترکیب ۸ کانال رله و ۲ کانال دیمر

ماژول میکس ۱۰ کانال HDL مجموعاً دارای ۱۰ کانال خروجی است که در دو گروه اصلی قرار می‌گیرند:

• ۸ کانال رله عمومی برای قطع و وصل بار
• ۲ کانال دیمر MOSFET برای کنترل روشنایی سازگار

این ساختار امکان ترکیب کنترل روشن/خاموش و دیمر را در یک ماژول تابلویی فراهم می‌کند و تعداد ماژول‌های موردنیاز در سیستم اتاق هتل را کاهش می‌دهد.

شش کانال رله ۵ آمپر

کانال‌های CH1 تا CH4 و CH6 تا CH7 به‌عنوان رله عمومی با ظرفیت ۵ آمپر در ۲۲۰ ولت AC معرفی شده‌اند.

این شش کانال برای قطع و وصل بارهای سازگار استفاده می‌شوند. نوع و جریان بار متصل باید پیش از اجرا بررسی شود و جریان هیچ کانالی نباید از مقدار مشخص‌شده در دیتاشیت بیشتر باشد.

دو کانال رله ۱۰ آمپر

کانال‌های CH5 و CH8 دارای رله عمومی با ظرفیت ۱۰ آمپر در ۲۲۰ ولت AC هستند.

وجود این دو خروجی با ظرفیت بالاتر امکان تفکیک بارها بر اساس جریان مصرفی را فراهم می‌کند. با این حال، ظرفیت ۱۰ آمپر نباید بدون بررسی نوع بار به تمام تجهیزات الکتریکی تعمیم داده شود.

دو کانال دیمر MOSFET با ظرفیت ۰٫۵ آمپر

کانال‌های CH9 و CH10 خروجی دیمر MOSFET هستند و ظرفیت هر کانال ۰٫۵ آمپر اعلام شده است.

این دو کانال از روش Trailing Edge برای دیمر استفاده می‌کنند و منحنی دیمر آن‌ها Linear است. ولتاژ ورودی بخش MOSFET نیز ۱۱۰ یا ۲۲۰ ولت AC اعلام شده است.

طبق دیتاشیت، خروجی‌های MOSFET برای کنترل بارهای روشنایی سازگار مانند لامپ رشته‌ای، LED دیمرپذیر و هالوژن کم‌ولتاژ قابل استفاده هستند.

دیمر Trailing Edge

دو کانال MOSFET از روش دیمر Trailing Edge استفاده می‌کنند.

سازنده به‌طور مشخص اعلام کرده است که حالت Trailing Edge نباید هنگام اتصال بار القایی استفاده شود. بنابراین نوع درایور یا بار روشنایی باید پیش از اتصال به کانال‌های دیمر بررسی شود.

دمای محیط بخش دیمر نیز نباید از ۵۰ درجه سانتی‌گراد بیشتر شود.

حفاظت اتصال کوتاه و افزایش دما

کانال‌های دیمر MOSFET دارای حفاظت اتصال کوتاه و افزایش بیش‌ازحد دما هستند.

این حفاظت مربوط به بخش دیمر MOSFET است و نباید به‌عنوان حفاظت داخلی یکسان برای تمام کانال‌های رله معرفی شود.

علاوه بر این، سازنده تأکید کرده است که هر کانال باید به فیوز یا کلید حفاظتی مناسب مجهز شود.

کنترل تجهیزات اتاق هتل

طبق دیتاشیت، ماژول MHMIX10.231 در کنار سیستم مدیریت هتل HDL می‌تواند برای کنترل تجهیزات مختلف اتاق مورد استفاده قرار گیرد.

موارد ذکرشده توسط سازنده شامل روشنایی، تجهیزات خانگی و پرده هستند. دیتاشیت همچنین به استفاده از ماژول به‌عنوان Channel Expansion Module برای کنترلر مرکزی اتاق هتل اشاره می‌کند.

عملکرد هر خروجی باید متناسب با نوع بار و تنظیمات سیستم تعریف شود و صرف ذکر پرده در دیتاشیت به معنی امکان اتصال مستقیم هر نوع موتور پرده به هر کانال نیست.

ارتباط HDL Inner Bus

ماژول میکس ۱۰ کانال HDL از HDL Inner Bus برای ارتباط با کنترلر مرکزی اتاق هتل استفاده می‌کند.

برای کابل Inner Bus می‌توان از CAT5E، کابل HDL Bus/KNX یا سیم مسی تک‌رشته ۰٫۸ میلی‌متری مطابق راهنمای سازنده استفاده کرد.

اتصال Inner Bus به‌صورت سری یا Hand-in-Hand انجام می‌شود.

این محصول در دیتاشیت به‌عنوان ماژول Inner Bus معرفی شده و نباید بدون بررسی ساختار سیستم به‌عنوان یک ماژول مستقل HDL Buspro معرفی شود.

آدرس‌دهی با Dial Code

آدرس ID ماژول را می‌توان با Dial Code روی بدنه تنظیم کرد. امکان تنظیم آدرس از طریق نرم‌افزار مدیریت هتل HDL نیز وجود دارد.

طبق دیتاشیت، حالت‌های Dial Code شامل آدرس‌های اولیه ۱، ۱۱، ۲۱، ۳۱ و ۴۱ هستند. در حالت 000 نیز آدرس اولیه کانال‌ها از طریق نرم‌افزار تنظیم می‌شود.

دیتاشیت برای حالت‌های 101، 110 و 111 همگی آدرس ۴۱ را درج کرده است؛ بنابراین همین مقدار بدون اصلاح یا حدس در مشخصات فنی حفظ می‌شود.

تنظیم از طریق نرم‌افزار مدیریت هتل

با فشردن دکمه Programming به مدت یک ثانیه، نشانگر دستگاه قرمز می‌شود و آدرس اولیه کانال‌ها از طریق نرم‌افزار مدیریت هتل قابل خواندن و تنظیم است.

در حالت عملکرد عادی، نشانگر ماژول چشمک می‌زند.

تغذیه و مصرف دستگاه

ماژول میکس ۱۰ کانال HDL با ولتاژ ۱۵ تا ۳۰ ولت DC کار می‌کند.

مصرف دستگاه در ولتاژ ۲۴ ولت DC به‌صورت زیر اعلام شده است:

• مصرف استاتیک: ۲۶ میلی‌آمپر
• مصرف دینامیک: ۱۰۰ میلی‌آمپر

در محاسبه ظرفیت منبع تغذیه Inner Bus باید مصرف دینامیک دستگاه و سایر تجهیزات شبکه در نظر گرفته شود.

طراحی و نصب داخل تابلو برق

ماژول MHMIX10.231 دارای ابعاد ۷۲ × ۹۰ × ۶۶ میلی‌متر و وزن خالص ۴۱۷٫۵ گرم است. بدنه دستگاه از نایلون و پلی‌کربنات ساخته شده و درجه حفاظت IP20 دارد.

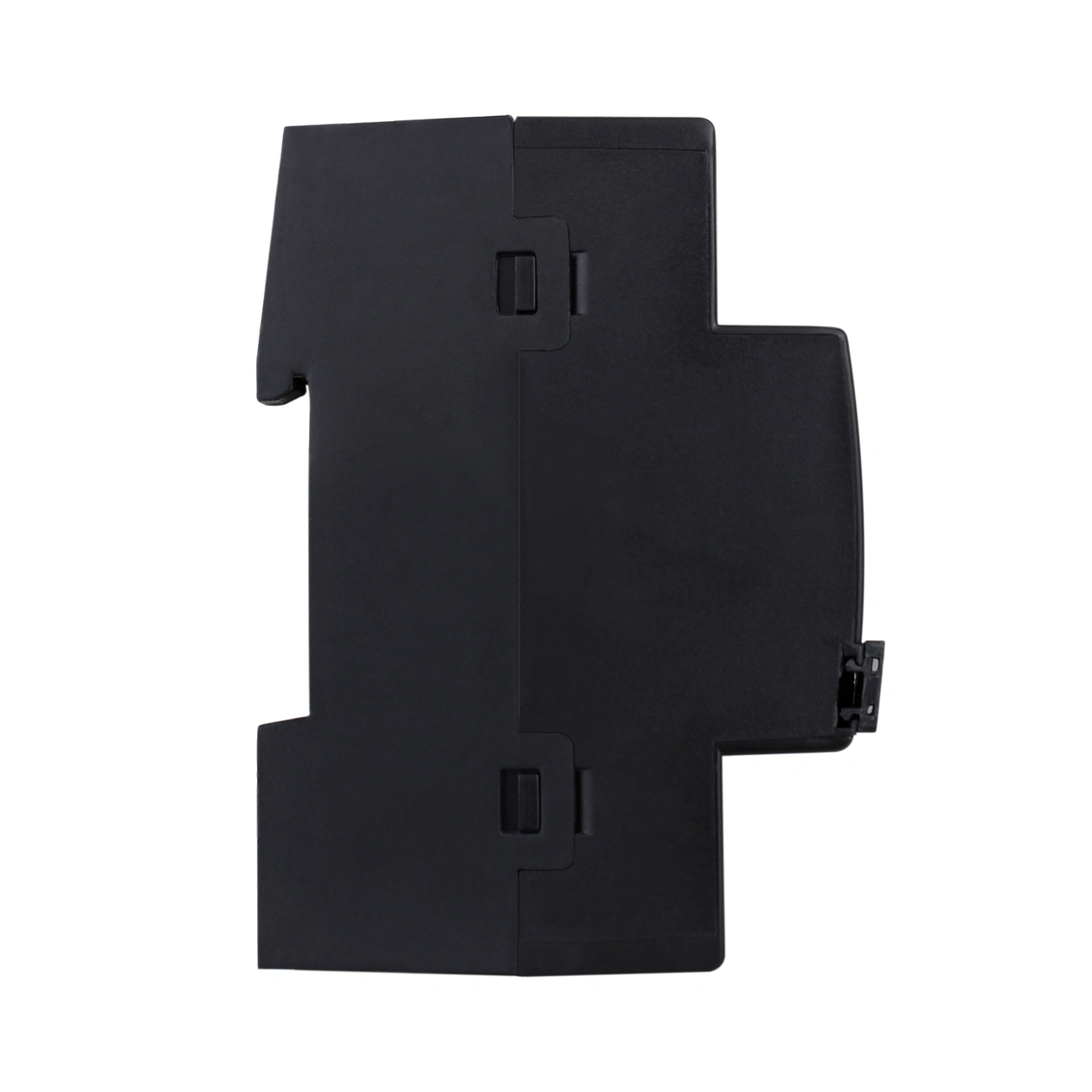

دستگاه برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری داخل تابلو برق طراحی شده است.

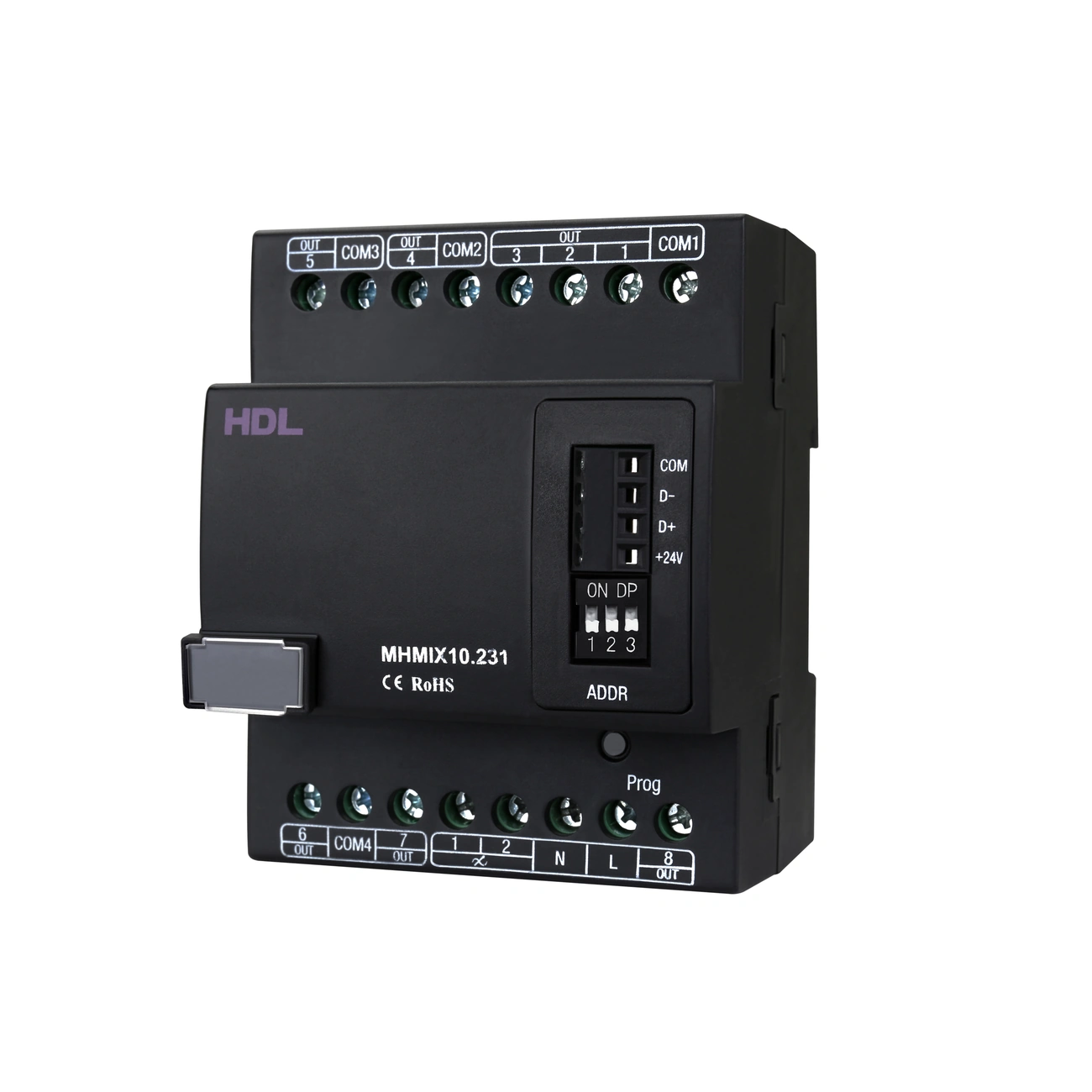

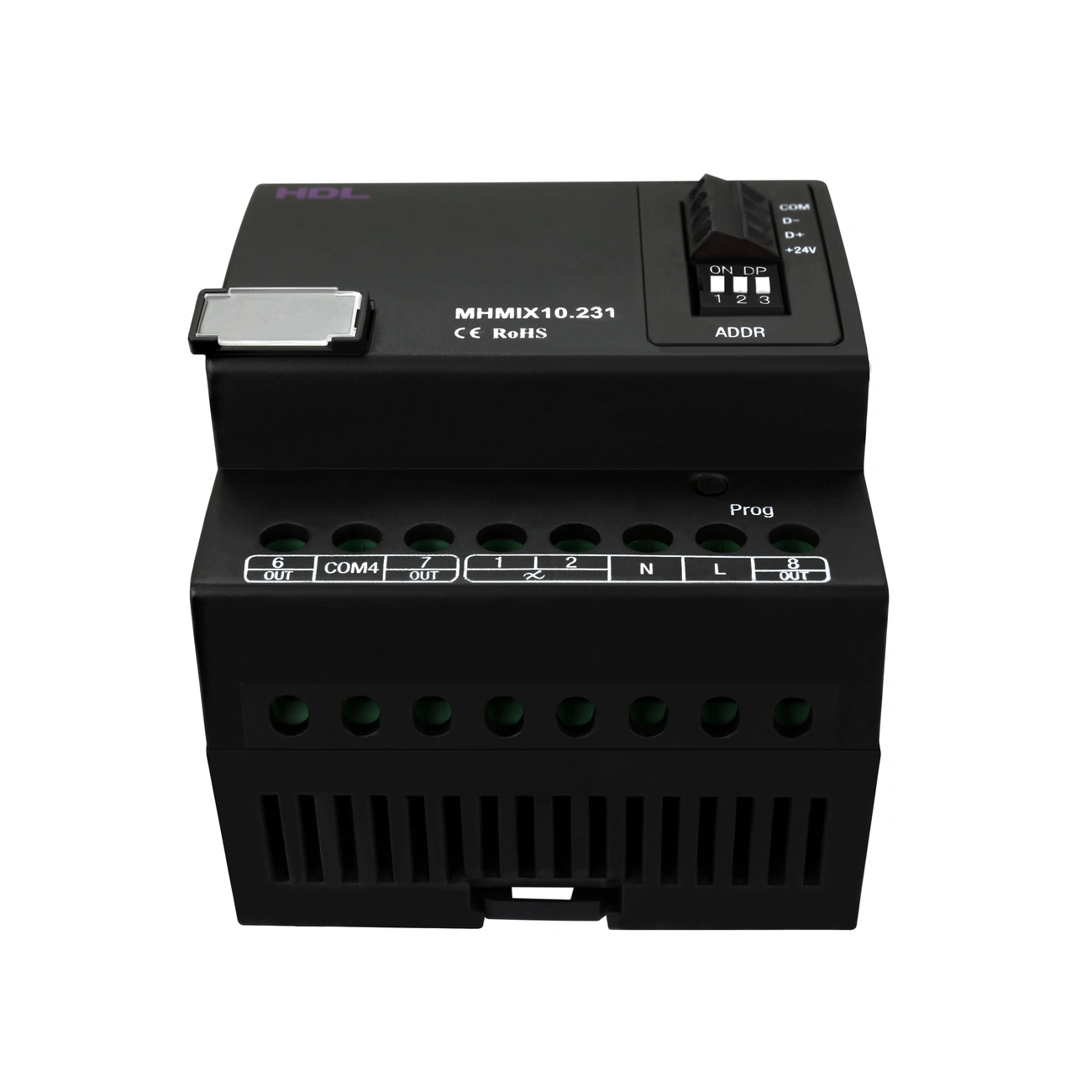

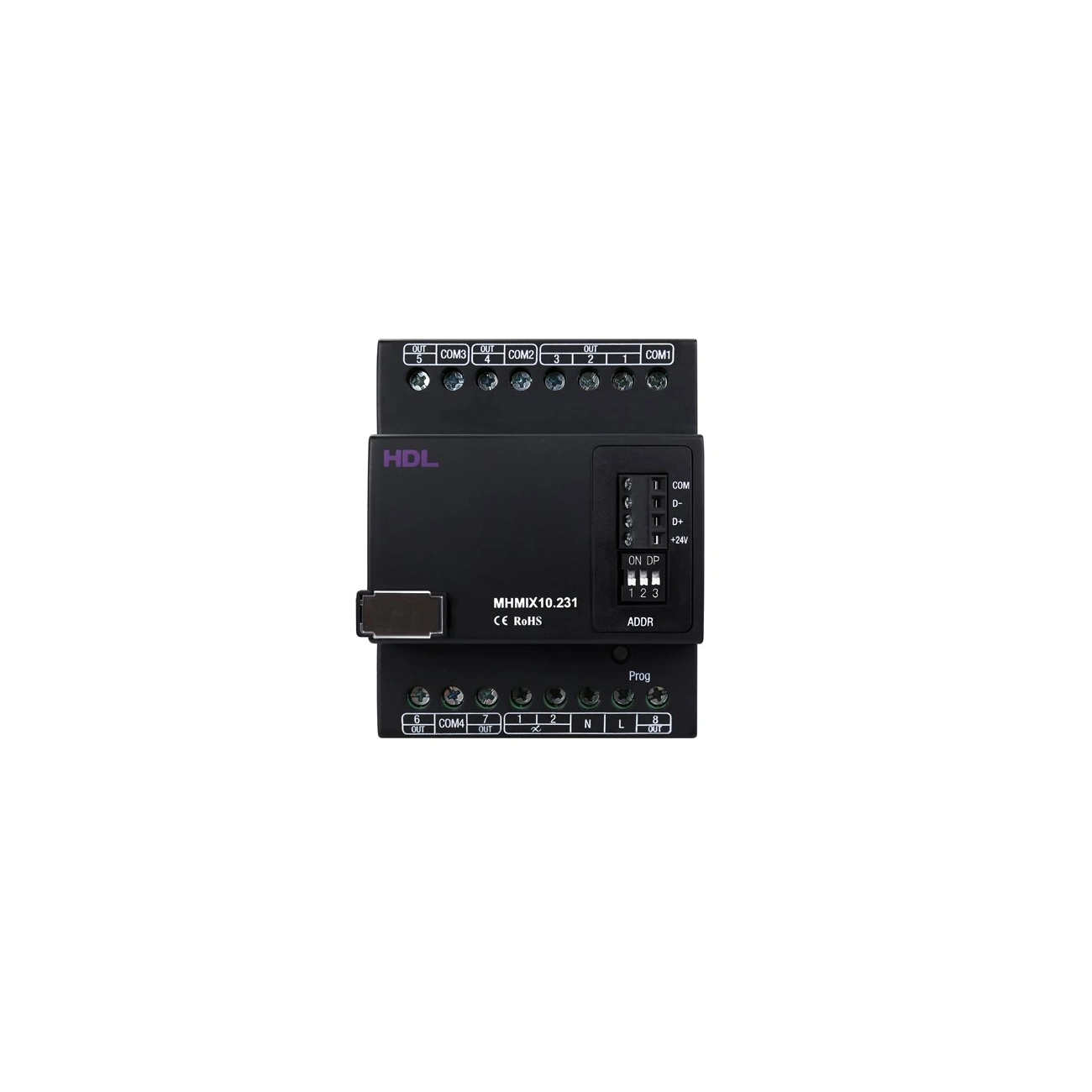

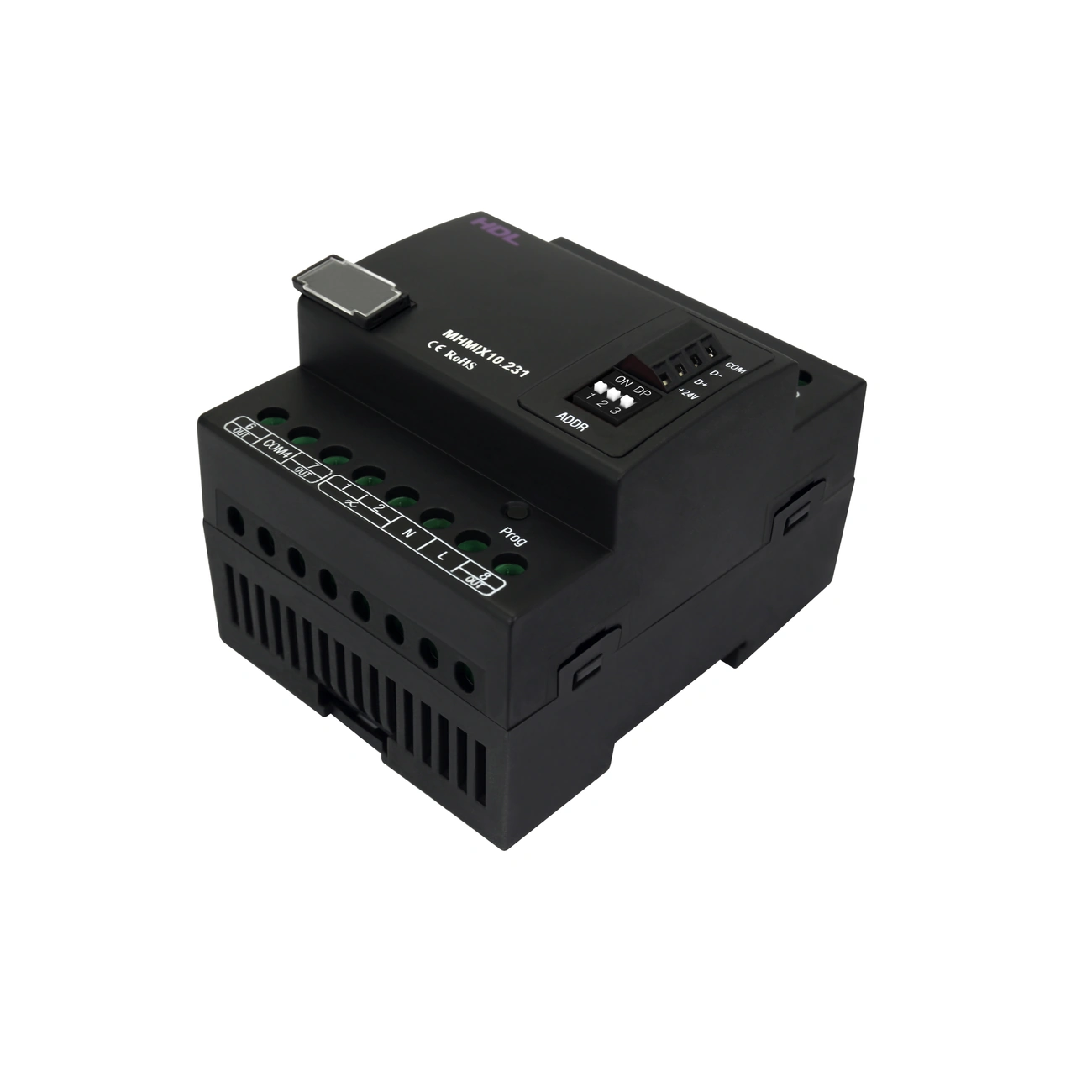

طبق نقشه صفحه دوم دیتاشیت، ترمینال‌های کانال‌ها در بالا و پایین ماژول قرار گرفته‌اند و Dial Code و دکمه Programming روی پنل جلویی دیده می‌شوند.

برای کابل ورودی برق سطح مقطع ۲٫۵ تا ۴ میلی‌متر مربع و برای کابل بار سطح مقطع ۱٫۵ تا ۲٫۵ میلی‌متر مربع اعلام شده است.

گشتاور بستن پیچ ترمینال‌ها نباید از ۰٫۴ نیوتن‌متر بیشتر شود. کابل‌های ولتاژ بالا و پایین نیز باید از یکدیگر جدا شوند و تهویه مناسب داخل تابلو فراهم باشد.

کاربردهای ماژول میکس ۱۰ کانال HDL

ماژول میکس ۱۰ کانال HDL برای سیستم‌های مدیریت هوشمند اتاق هتل طراحی شده است و با ترکیب خروجی‌های رله و دیمر، امکان مدیریت چند نوع مدار از طریق یک ماژول را فراهم می‌کند.

شش رله ۵ آمپر و دو رله ۱۰ آمپر برای کنترل قطع و وصل بارهای سازگار در نظر گرفته شده‌اند و دو کانال MOSFET نیز برای دیمر Trailing Edge روشنایی‌های سازگار استفاده می‌شوند.

طبق دیتاشیت، MHMIX10.231 باید همراه با کنترلر مرکزی اتاق هتل استفاده شود و از طریق Inner Bus با آن ارتباط برقرار کند. بنابراین این محصول نباید به‌عنوان کنترلر مستقل Buspro معرفی شود.
