کلید لمسی چهار پل HDL Prism Lite مدل MPTF04.48 یک پنل کنترلی دیواری برای سیستم HDL Buspro است که چهار کلید لمسی قابل برنامه‌ریزی را برای کنترل روشنایی، پرده، سناریو و سایر فرمان‌های ساختمان هوشمند در اختیار کاربر قرار می‌دهد. این مدل به سنسور دمای داخلی، سنسور مجاورت، نشانگرهای RGB و بازخورد صوتی مجهز شده و در نسخه EU با طراحی مربعی و بدنه شیشه و آلومینیوم ارائه می‌شود.

چهار کلید لمسی قابل برنامه‌ریزی

MPTF04.48 دارای چهار کلید لمسی است و عملکرد هر کلید را می‌توان بر اساس نیاز پروژه تعریف کرد. به همین دلیل چهار پل بودن این محصول به معنای محدودشدن آن به چهار مدار روشنایی نیست.

برای کلیدها حالت‌های مختلفی مانند Single On/Off، Single On، Single Off، Combination On/Off، Combination On، Combination Off، Double Click، Momentary، Clock و Short/Long Press در نظر گرفته شده است.

این قابلیت امکان تعریف چند نوع فرمان و نحوه عملکرد متفاوت برای کلیدها را فراهم می‌کند.

کنترل روشنایی، پرده و سناریو

چهار کلید MPTF04.48 می‌توانند برای عملکردهای مختلف سیستم هوشمند برنامه‌ریزی شوند. انواع کنترل پشتیبانی‌شده شامل Scene، Universal Switch، Single Channel Adjustment، Broadcast Scene، Broadcast Channel، Curtain Control، GPRS Control، Panel Control، Alarm Control، Music Play و General Control است.

بنابراین می‌توان کلیدهای پنل را متناسب با ساختار پروژه برای روشنایی، پرده، اجرای سناریو یا سایر فرمان‌های پشتیبانی‌شده اختصاص داد.

سنسور مجاورت و بیدارباش خودکار

MPTF04.48 دارای سنسور مجاورت داخلی است که می‌تواند نزدیک‌شدن کاربر به پنل را تشخیص دهد.

با فعال‌کردن Energy-saving Mode و Proximity Sensing، زمانی که کاربر به پنل نزدیک می‌شود، نور پس‌زمینه کلیدها به‌صورت خودکار روشن خواهد شد.

این ویژگی استفاده از کلید را در محیط‌های کم‌نور آسان‌تر می‌کند و در زمان عدم استفاده نیز امکان بهره‌گیری از حالت صرفه‌جویی انرژی را فراهم می‌سازد.

سنسور دمای داخلی

در MPTF04.48 یک سنسور دما نیز تعبیه شده است. این سنسور در کنار عملکردهای کنترلی پنل، امکان تشخیص دمای محیط را برای سیستم هوشمند فراهم می‌کند.

سنسور دما و سنسور مجاورت هر دو از امکانات داخلی سری Prism Lite هستند.

نشانگر RGB برای کلیدها

کلیدهای پنل دارای نشانگر RGB هستند. نشانگر می‌تواند وضعیت تجهیز کنترل‌شده را نمایش دهد و برای حالت روشن و خاموش، رنگ‌های تعریف‌شده متفاوتی داشته باشد.

رنگ و شدت روشنایی نشانگر وضعیت نیز از طریق نرم‌افزار HDL Buspro قابل تنظیم است.

این قابلیت علاوه بر نمایش وضعیت، امکان هماهنگ‌کردن نور نشانگرهای کلید با تنظیمات موردنظر پروژه را فراهم می‌کند.

بازخورد صوتی هنگام لمس

برای کلیدهای MPTF04.48 قابلیت Sound Effect نیز در نظر گرفته شده است و می‌توان بازخورد صوتی هنگام استفاده از کلید را تنظیم کرد.

در نتیجه کاربر علاوه بر نشانگرهای RGB، می‌تواند هنگام اجرای فرمان از پنل بازخورد صوتی نیز دریافت کند.

اجرای سناریوهای هوشمند

پشتیبانی از Scene Control باعث می‌شود کلیدهای MPTF04.48 تنها برای فرمان‌های مستقل استفاده نشوند و بتوان از آن‌ها برای اجرای سناریوهای تعریف‌شده در سیستم HDL Buspro نیز استفاده کرد.

این ویژگی در پروژه‌هایی که چند عملکرد باید از یک کلید اجرا شوند، انعطاف بیشتری برای برنامه‌ریزی پنل ایجاد می‌کند.

حالت‌های امنیتی

برای این سری امکان تنظیم حالت‌های امنیتی مختلف از جمله Vacation، Away، Day، Night و Meeting Guests در نظر گرفته شده است.

در نتیجه کلیدها می‌توانند در کنار فرمان‌های معمول ساختمان، در ساختار حالت‌های امنیتی تعریف‌شده سیستم نیز مورد استفاده قرار گیرند.

حالت Simple Programming

MPTF04.48 از Simple Programming Mode پشتیبانی می‌کند و امکان ارتقای آنلاین دستگاه نیز از طریق HDL Buspro وجود دارد.

ارتباط HDL Buspro

پروتکل ارتباطی این مدل HDL Buspro است. پنل از طریق رابط ارتباطی خود به Power Interface مربوطه متصل می‌شود.

ولتاژ کاری دستگاه 12 تا 30 ولت DC است و میزان جریان مصرفی مدل MPTF04.48 در ولتاژ 24V DC برابر با 27mA است.

برای ترمینال Buspro نیز کابل تک‌رشته با قطر ۰.۶ تا ۰.۸ میلی‌متر تعریف شده است.

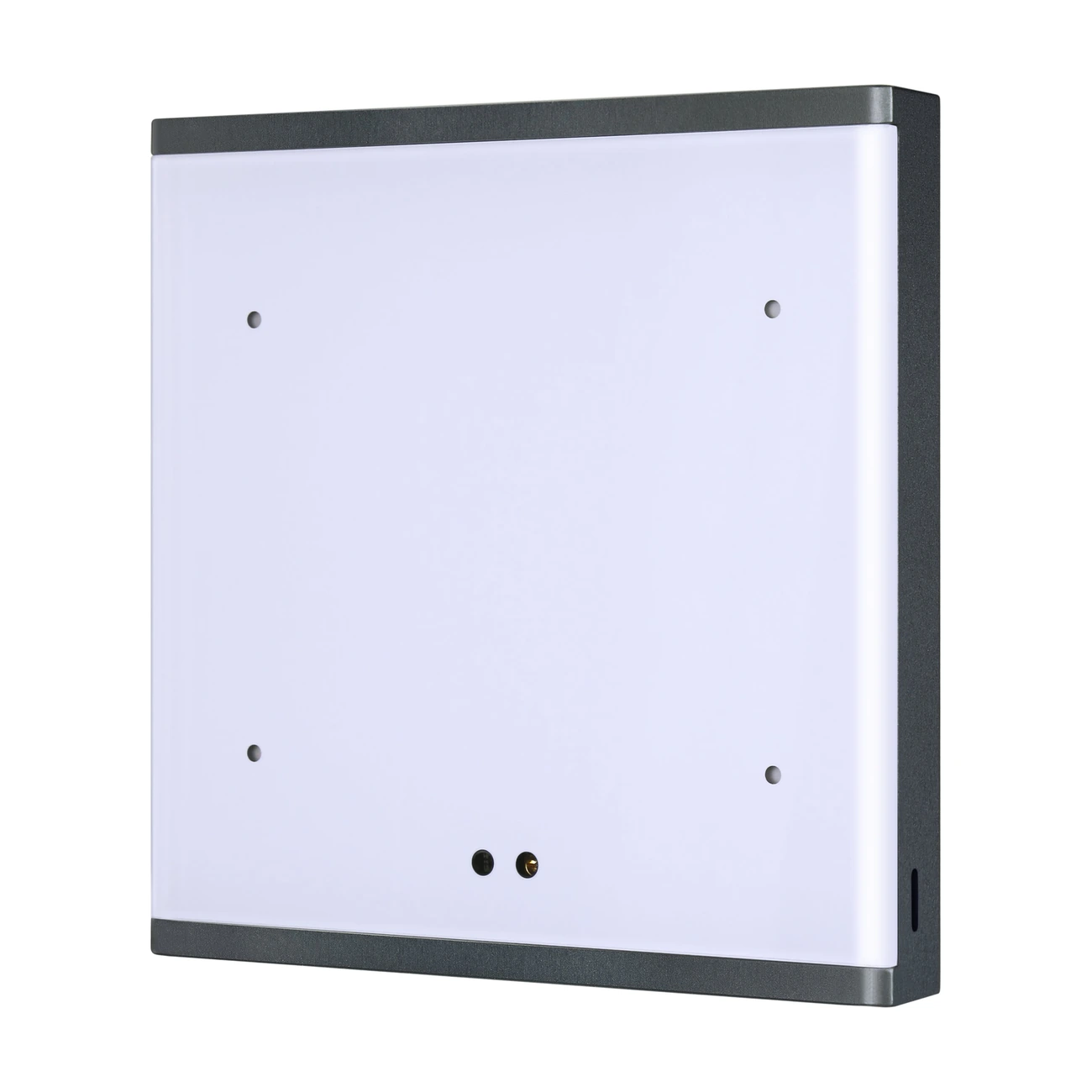

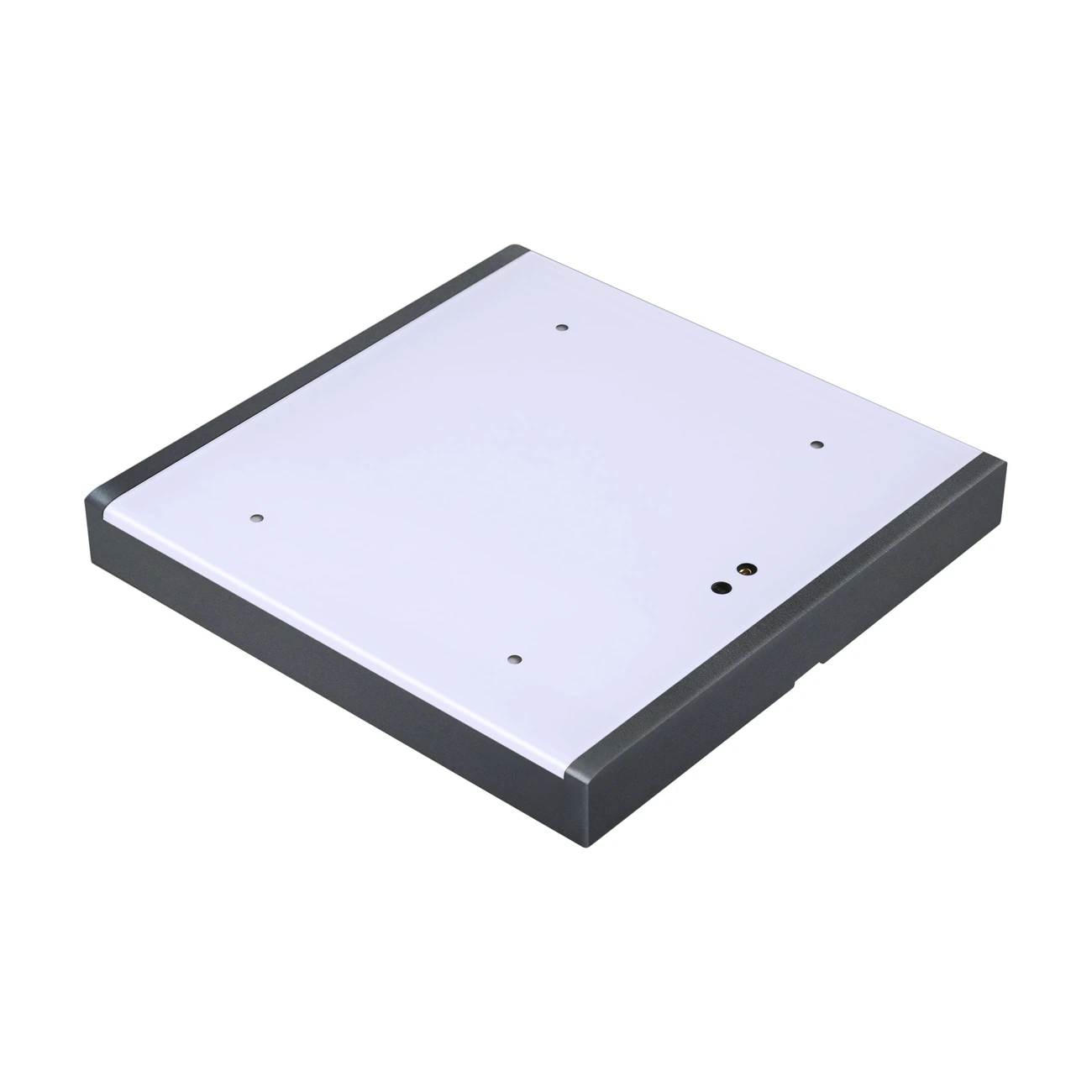

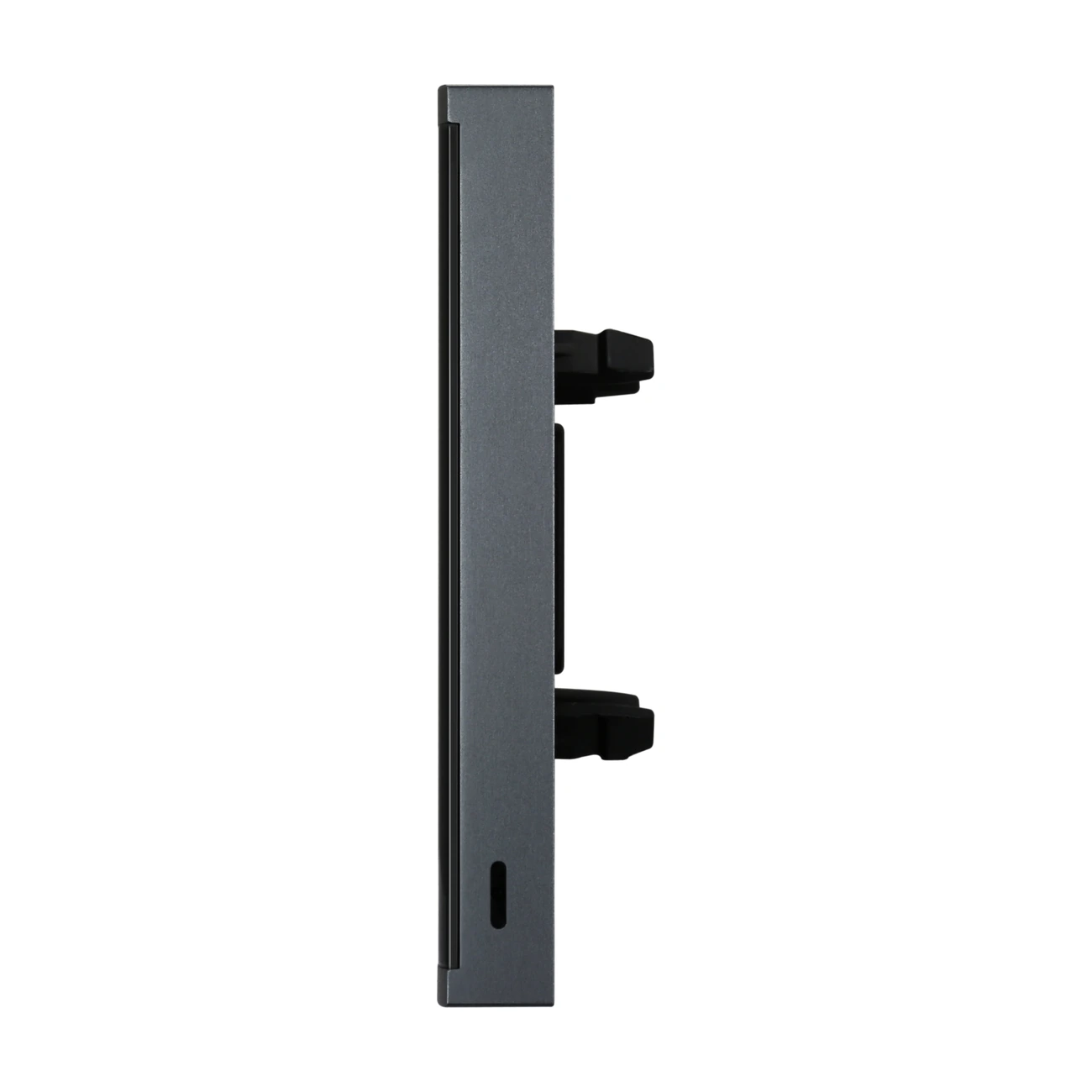

طراحی مربعی نسخه EU

مدل MPTF04.48 نسخه EU پنل چهارکلید Prism Lite است. ابعاد این نسخه 86×86×11 میلی‌متر بوده و وزن خالص آن ۱۰۶ گرم است.

بدنه دستگاه از ترکیب شیشه و آلومینیوم ساخته شده است.

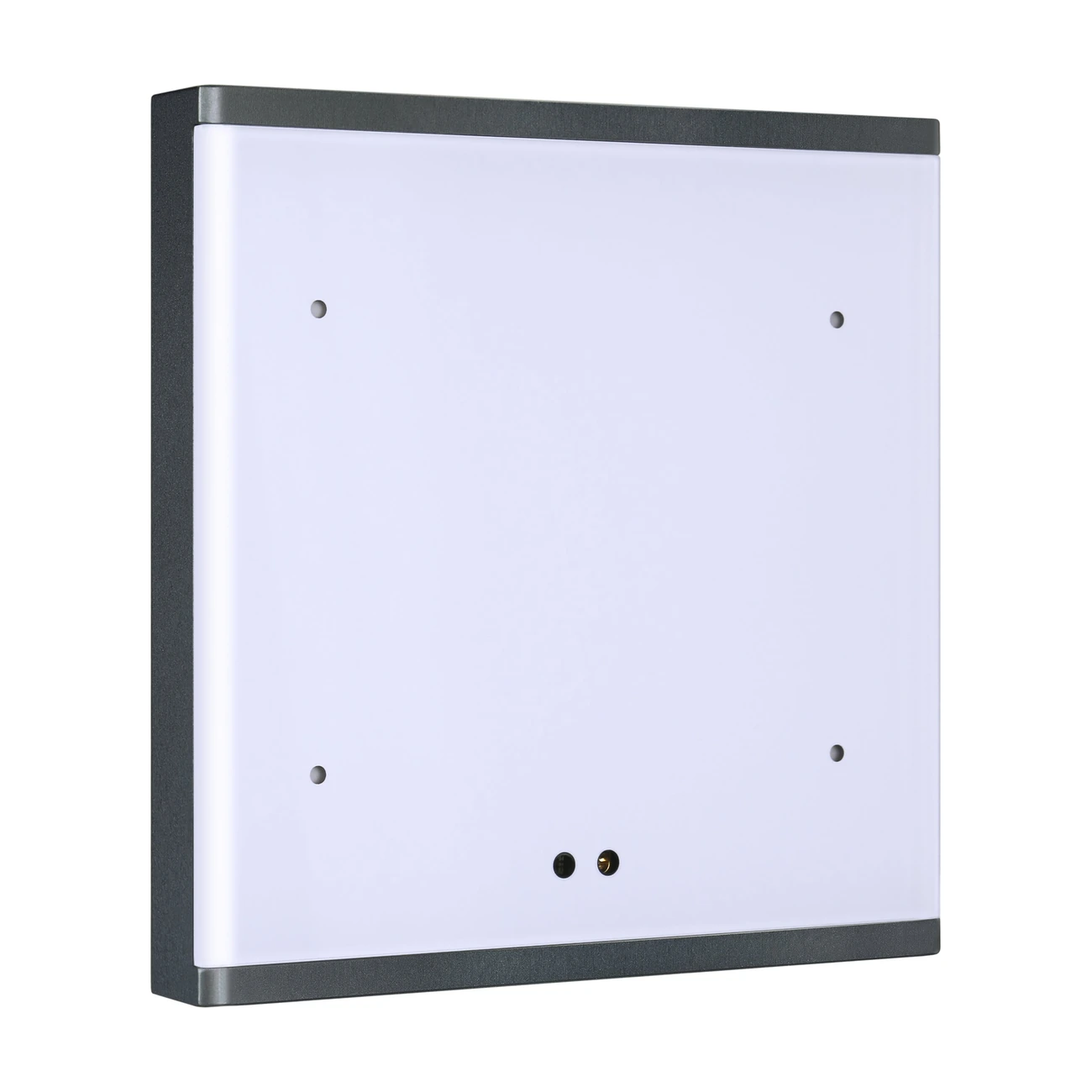

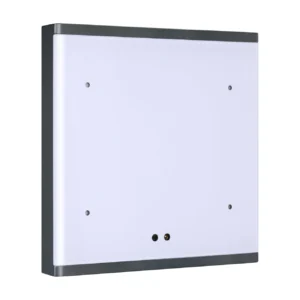

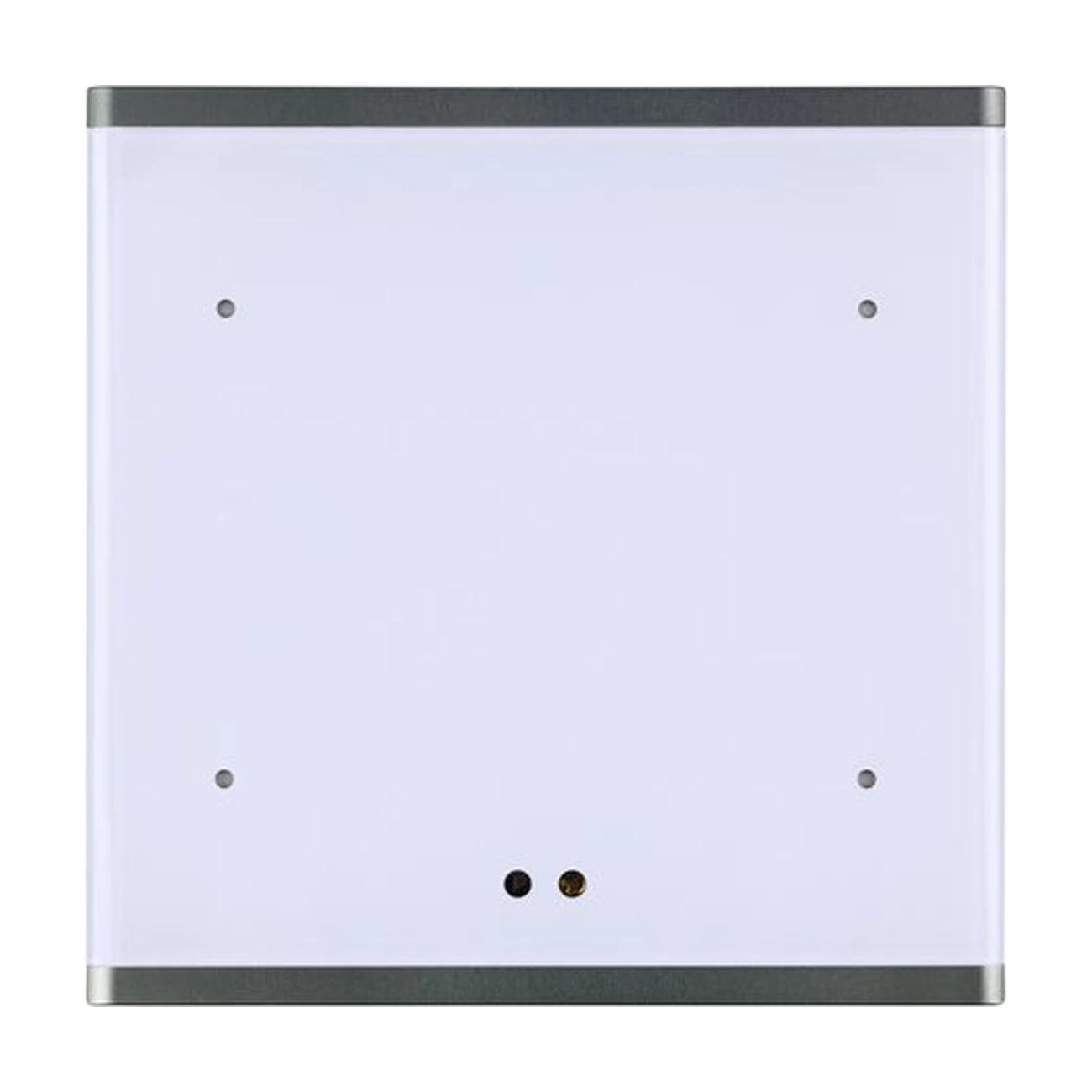

در تصویر صفحه اول نیز مدل MPTF04.48 با فرم مربعی نسخه EU و چهار نقطه نشانگر کلید در قسمت پایین پنل نمایش داده شده است.

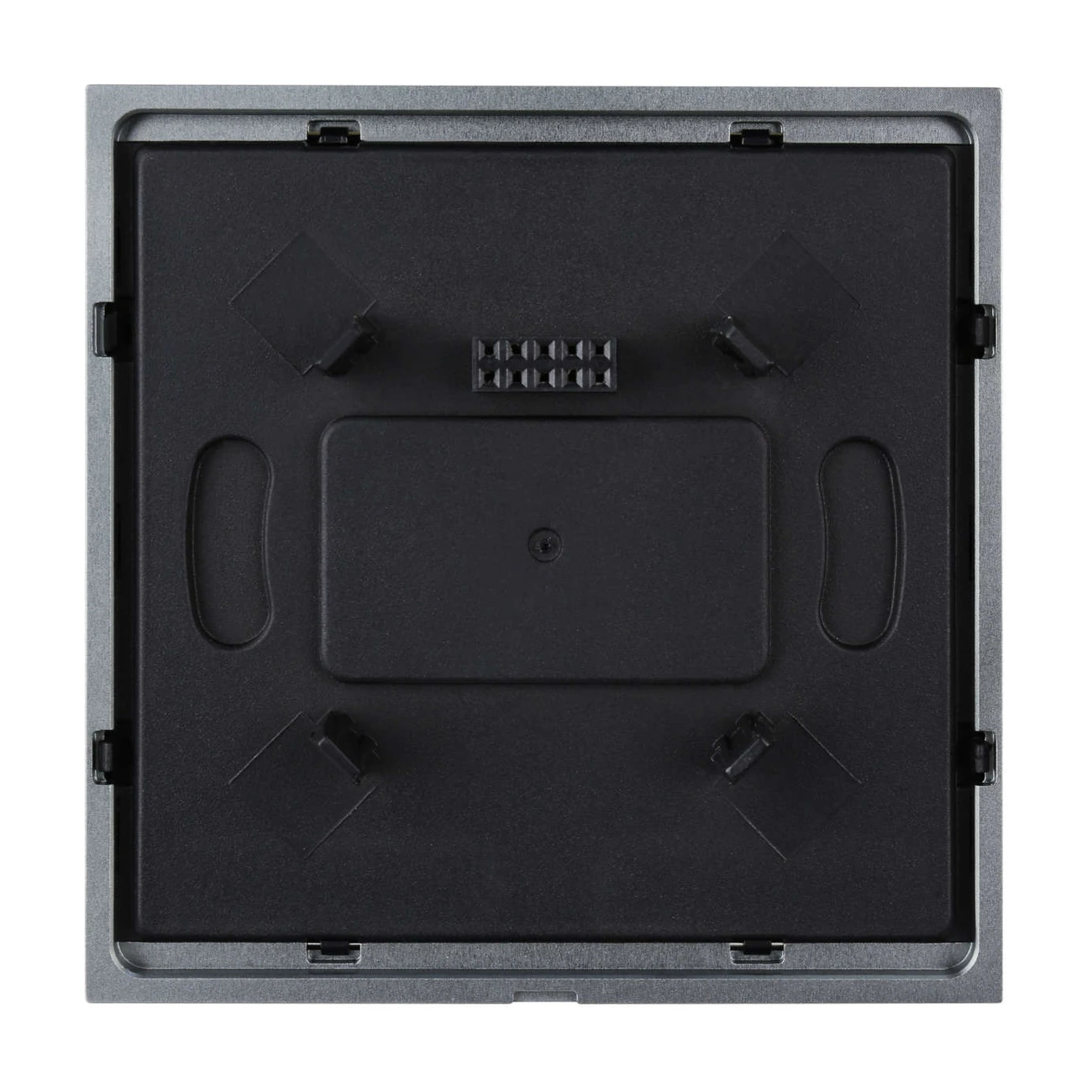

نصب داخل قوطی دیواری

MPTF04.48 باید داخل Wall Box نصب شود و برای عملکرد به Power Interface مربوط به پنل نیاز دارد.

در فرایند نصب، Power Interface ابتدا با پیچ داخل قوطی ثابت می‌شود و سپس پنل به‌صورت عمودی روی رابط قرار می‌گیرد. خود فایل نیز مراحل نصب و جداسازی را مشخصاً با MPTF04.48 به‌عنوان نمونه نمایش می‌دهد.

برای اتصال Buspro نیز روش اتصال سری یا Hand-in-Hand توصیه شده است.

تغییر آدرس پنل

برای ورود به حالت تغییر آدرس، می‌توان یکی از کلیدها را حدود ۱۵ ثانیه نگه داشت. پس از شروع چشمک‌زدن نور پس‌زمینه کلیدها، آدرس پنل از طریق بخش Address Management در نرم‌افزار HDL Buspro قابل تغییر است.

کاربرد کلید لمسی چهار پل HDL Prism Lite

MPTF04.48 برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که در آن‌ها به چهار کلید دیواری قابل برنامه‌ریزی در یک پنل نیاز است.

هر یک از چهار کلید را می‌توان بر اساس طراحی سیستم برای روشنایی، پرده، اجرای سناریو، موسیقی، فرمان‌های عمومی یا سایر عملکردهای پشتیبانی‌شده برنامه‌ریزی کرد.

این ساختار به طراح سیستم اجازه می‌دهد چند فرمان پرکاربرد یک فضا را روی یک پنل دیواری واحد در اختیار کاربر قرار دهد.

نکات نصب و راه‌اندازی

این محصول دارای درجه حفاظت IP20 است و برای نصب داخل قوطی دیواری طراحی شده است. استفاده از Power Interface مربوط به پنل برای عملکرد دستگاه الزامی است.

نصب، سیم‌کشی و راه‌اندازی دستگاه باید توسط فرد متخصص و مطابق الزامات الکتریکی پروژه انجام شود.
