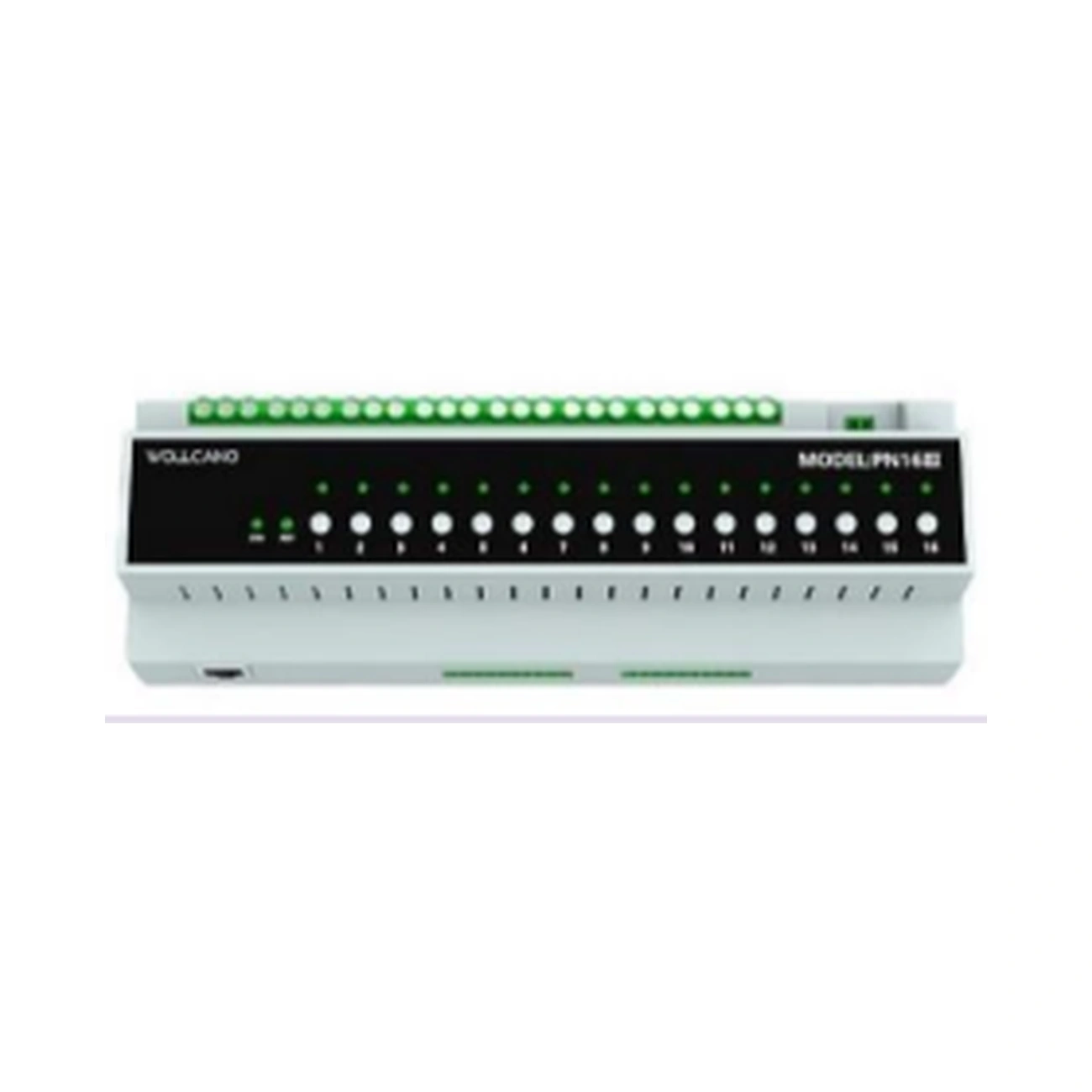

رله هوشمند ۱۶ کانال تابلویی Zigbee

رله ۱۶ کانال تابلویی

رله ۱۶ کانال تابلویی یک ماژول کنترلی هوشمند برای مدیریت ۱۶ مدار الکتریکی در تابلوهای برق ساختمان است که با بهره‌گیری از پروتکل ارتباطی Zigbee و پشتیبانی از اپلیکیشن‌های Tuya و Smart Life، امکان کنترل تجهیزات سازگار را فراهم می‌کند. این محصول دارای ۴ رله با ظرفیت اعلام‌شده ۵۰ آمپر و ۱۲ رله ۱۶ آمپر است و از تغذیه ۱۰۰ تا ۲۲۰ ولت AC، پورت‌های LAN و 485 و ورودی‌های کنترلی مختلف پشتیبانی می‌کند.

کنترل ۱۶ مدار از طریق یک ماژول تابلویی

یکی از مهم‌ترین ویژگی‌های رله تابلویی ۱۶ کانال، امکان مدیریت ۱۶ مسیر کنترلی از طریق یک دستگاه است.

این ساختار برای پروژه‌هایی کاربرد دارد که تعداد مدارهای روشنایی یا تجهیزات قابل کنترل زیاد است و نیاز به مدیریت متمرکز آن‌ها از تابلو برق وجود دارد.

برای مثال، در یک ویلای هوشمند می‌توان مدارهای روشنایی سالن پذیرایی، اتاق‌ها، راهروها و بخش‌های مختلف ساختمان را به کانال‌های جداگانه اختصاص داد.

وجود رله ۱۶ کانال تابلویی در یک مجموعه، جانمایی و مدیریت تجهیزات کنترلی را ساده‌تر می‌کند و تعداد ماژول‌های مستقل موردنیاز را کاهش می‌دهد.

چهار رله با ظرفیت ۵۰ آمپر

طبق مشخصات ارائه‌شده، این محصول دارای چهار رله با ظرفیت اعلام‌شده ۵۰ آمپر است.

این رله‌ها برای مدارهایی قابل بررسی هستند که به ظرفیت جریان بالاتری نیاز دارند. بااین‌حال، جریان نامی رله به‌تنهایی برای تعیین نوع تجهیزات قابل اتصال کافی نیست.

پیش از استفاده باید نوع بار، ولتاژ کاری کنتاکت‌ها، جریان راه‌اندازی تجهیزات و محدودیت‌های الکتریکی سازنده بررسی شوند.

به‌ویژه در مدارهای موتوری یا دارای بار القایی، ممکن است استفاده از کنتاکتور و تجهیزات حفاظتی مناسب ضروری باشد.

دوازده رله با ظرفیت ۱۶ آمپر

علاوه بر چهار رله ۵۰ آمپر، این ماژول دارای ۱۲ رله با ظرفیت اعلام‌شده ۱۶ آمپر است.

وجود دو گروه رله با ظرفیت‌های متفاوت، امکان تفکیک مدارها را بر اساس نیاز پروژه فراهم می‌کند.

برای مثال، در طراحی تابلو می‌توان مدارهای سازگار با ظرفیت ۱۶ آمپر را به خروجی‌های این گروه اختصاص داد و مدارهای نیازمند ظرفیت بالاتر را پس از بررسی فنی برای خروجی‌های ۵۰ آمپر در نظر گرفت.

ظرفیت مجموع جریان دستگاه و شرایط استفاده هم‌زمان از کانال‌ها در فایل مشخصات اعلام نشده‌اند.

ارتباط هوشمند از طریق پروتکل Zigbee

رله ۱۶ کانال تابلویی از پروتکل ارتباطی Zigbee پشتیبانی می‌کند.

این پروتکل برای ارتباط بین تجهیزات سازگار خانه هوشمند استفاده می‌شود و امکان مدیریت ماژول از طریق شبکه هوشمند را فراهم می‌کند.

در پروژه‌های مبتنی بر Zigbee، اتصال ماژول به هاب سازگار می‌تواند امکان ارسال فرمان‌های کنترلی را فراهم کند.

نوع هاب موردنیاز و جزئیات شبکه ارتباطی باید مطابق مشخصات مدل دقیق دستگاه بررسی شوند.

کنترل از طریق Tuya و Smart Life

در اطلاعات فنی این محصول، پشتیبانی از نرم‌افزارهای Tuya و Smart Life ذکر شده است.

با استفاده از این اپلیکیشن‌ها و پس از راه‌اندازی ارتباط سازگار، کاربران می‌توانند فرمان‌های کنترلی مربوط به رله را از طریق تلفن همراه مدیریت کنند.

این قابلیت برای پروژه‌هایی که نیاز به کنترل چندین مدار از طریق یک رابط نرم‌افزاری دارند، کاربردی است.

رله ۱۶ کانال تابلویی جزئیات مربوط به کنترل مستقل کانال‌ها، زمان‌بندی و سناریوسازی باید بر اساس امکانات نرم‌افزاری نسخه موجود تأیید شوند.

مجهز به پورت LAN

یکی دیگر از امکانات معرفی‌شده برای این رله، وجود پورت LAN است.

این پورت برای اتصال شبکه‌ای دستگاه در نظر گرفته شده است؛ بااین‌حال، در مشخصات ارسالی توضیحی درباره نحوه عملکرد آن ارائه نشده است.

بنابراین نمی‌توان بدون بررسی راهنمای سازنده مشخص کرد که پورت LAN برای ارتباط مستقیم با شبکه ساختمان، اتصال به کنترلر مرکزی یا عملکرد دیگری استفاده می‌شود.

پورت ارتباطی 485

در مشخصات فنی، پورت 485 نیز برای این دستگاه ذکر شده است.

رابط RS485 در بسیاری از تجهیزات کنترلی و اتوماسیون ساختمان کاربرد دارد؛ اما پشتیبانی از پروتکل‌هایی مانند Modbus RTU برای این محصول تأیید نشده است.

رله ۱۶ کانال تابلویی پیش از اتصال رله به تجهیزات کنترلی دیگر، باید نوع پروتکل ارتباطی، تنظیمات و مشخصات پورت بررسی شوند.

قابلیت اتصال کلید Push Button

طبق فایل مشخصات، این ماژول از اتصال Push Button Switch پشتیبانی می‌کند.

این ویژگی می‌تواند برای دریافت فرمان از کلیدهای فشاری سازگار در سیستم کنترلی مورد استفاده قرار گیرد.

تعداد ورودی‌های قابل اتصال، نوع سیگنال و نحوه اختصاص کلیدها به کانال‌های رله در اطلاعات ارائه‌شده مشخص نشده‌اند.

ورودی Reset Switch و Sensor

در مشخصات محصول، قابلیت‌های Reset Switch و Sensor نیز معرفی شده‌اند.

این موارد نشان می‌دهند که دستگاه امکاناتی برای اتصال یا دریافت فرمان از کلید ریست و سنسور دارد.

بااین‌حال، رله ۱۶ کانال تابلویی نوع سنسورهای پشتیبانی‌شده، عملکرد کلید ریست و تعداد ورودی‌های مربوط در فایل مشخص نشده‌اند و باید از روی راهنمای فنی بررسی شوند.

تغذیه با برق ۱۰۰ تا ۲۲۰ ولت AC

رله ۱۶ کانال تابلویی با محدوده تغذیه ۱۰۰ تا ۲۲۰ ولت AC معرفی شده است.

این محدوده مربوط به برق موردنیاز دستگاه است و نباید با ولتاژ یا ظرفیت کنتاکت‌های خروجی اشتباه گرفته شود.

رله ۱۶ کانال تابلویی اتصال تغذیه باید مطابق نقشه سیم‌کشی سازنده و با رعایت الزامات ایمنی تابلو برق انجام شود.

ابعاد و وزن ماژول

طبق اطلاعات فنی، ابعاد این محصول برابر با ۲۵ × ۸٫۵ × ۶ سانتی‌متر و وزن آن ۸۳۰ گرم است.

این مشخصات برای جانمایی دستگاه در تابلو برق اهمیت دارند.

رله ۱۶ کانال تابلویی در زمان طراحی تابلو باید علاوه بر ابعاد بدنه، فضای کافی برای اتصال سیم‌ها، تجهیزات حفاظتی و تهویه مناسب نیز در نظر گرفته شود.

مشخصات فنی رله ۱۶ کانال تابلویی

کاربردهای رله هوشمند ۱۶ کانال تابلویی

هوشمندسازی تابلو برق ویلا

رله ۱۶ کانال تابلویی در پروژه‌های ویلایی که تعداد مدارهای روشنایی و تجهیزات کنترلی زیاد است، می‌توان از این ماژول برای مدیریت چندین مدار استفاده کرد.

وجود ۱۶ کانال امکان تفکیک مسیرها و مدیریت آن‌ها از یک مجموعه را فراهم می‌کند.

کنترل روشنایی ساختمان‌های مسکونی

در ساختمان‌های مسکونی می‌توان مدارهای روشنایی بخش‌های مختلف را به کانال‌های مجزا اختصاص داد.

برای مثال، روشنایی پذیرایی، اتاق‌ها، راهروها و فضاهای جانبی می‌توانند در گروه‌های مستقل مدیریت شوند.

پروژه‌های BMS و اتوماسیون ساختمان

رله ۱۶ کانال تابلویی در پروژه‌های اتوماسیون، رله ۱۶ کانال می‌تواند برای دریافت فرمان‌های کنترلی و مدیریت مدارهای سازگار مورد استفاده قرار گیرد.

وجود پورت‌های LAN و 485 نیز امکان بررسی یکپارچه‌سازی با سیستم‌های کنترلی دیگر را فراهم می‌کند؛ البته سازگاری پروتکل‌ها باید پیش از اجرا تأیید شود.

کنترل مدارهای اداری و تجاری

در ساختمان‌های اداری و تجاری که تعداد مسیرهای روشنایی زیاد است، استفاده از یک ماژول چندکاناله می‌تواند مدیریت مدارها را متمرکزتر کند.

انتخاب خروجی مناسب برای هر مدار باید بر اساس جریان، ولتاژ و نوع بار انجام شود.

مدیریت تجهیزات با ظرفیت‌های جریان متفاوت

رله ۱۶ کانال تابلویی وجود چهار رله ۵۰ آمپر در کنار رله ۱۶ کانال تابلویی، این محصول را برای پروژه‌هایی که مدارهای متفاوتی دارند قابل بررسی می‌کند.

بااین‌حال، برای تجهیزات پرمصرف یا دارای جریان راه‌اندازی بالا، انتخاب خروجی و تجهیزات حفاظتی باید توسط متخصص برق انجام شود.
