تاچ پنل هوشمند ۷ اینچ HDL مدل MVDI7302W-B سری VTH5

تاچ پنل هوشمند ۷ اینچ HDL مدل MVDI7302W-B

تاچ پنل ۷ اینچ HDL مدل تاچ پنل ۷ اینچ HDL یک پنل لمسی اندرویدی برای کنترل سیستم خانه و ساختمان هوشمند و استفاده به‌عنوان یونیت داخلی اینترکام سری VTH5 است. این مدل با نمایشگر ۷ اینچی، سیستم عامل Android 8.1، اپلیکیشن WALL و ارتباط Wi-Fi و Ethernet، امکانات کنترل هوشمند و ارتباط داخلی را در یک پنل دیواری ترکیب می‌کند.

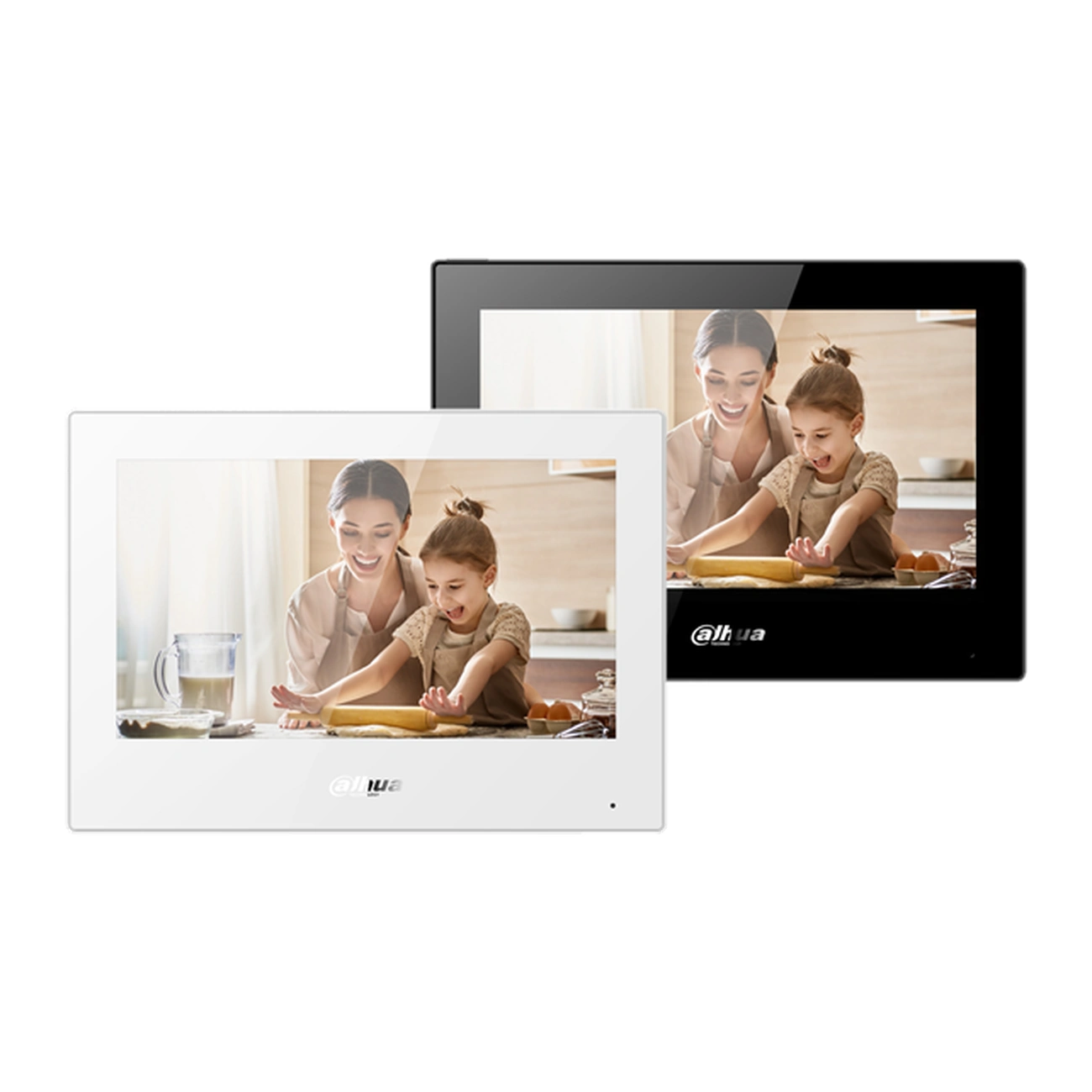

تاچ پنل ۷ اینچ HDL در دو رنگ سفید با کد MVDI7302W و مشکی با کد MVDI7302B عرضه شده و برای نصب دیواری در فضای داخلی طراحی شده است.

نمایشگر لمسی ۷ اینچی

این پنل دارای نمایشگر ۷ اینچی TFT LCD با رزولوشن 1024×600 پیکسل و فناوری لمس خازنی است. صفحه‌نمایش لمسی امکان دسترسی مستقیم به قابلیت‌های اینترکام، سیستم عامل و کنترل تجهیزات هوشمند را فراهم می‌کند.

سیستم عامل Android 8.1

تاچ پنل ۷ اینچ HDL از Android 8.1 بهره می‌برد و از اجرای اپلیکیشن‌های اندرویدی پشتیبانی می‌کند. حافظه دستگاه نیز 1GB DDR3 است.

وجود سیستم عامل اندروید در کنار رابط لمسی، این محصول را به یک پنل کنترلی چندمنظوره برای استفاده در پروژه‌های اتوماسیون ساختمان تبدیل کرده است.

کنترل سیستم هوشمند HDL Buspro

اپلیکیشن WALL امکان استفاده از تاچ پنل ۷ اینچ HDL برای کنترل سیستم HDL Buspro را فراهم می‌کند. در نتیجه، علاوه بر قابلیت‌های ارتباطی و اینترکام، تاچ پنل ۷ اینچ HDL می‌تواند به‌عنوان رابط کاربری سیستم اتوماسیون ساختمان HDL نیز مورد استفاده قرار گیرد.

یونیت داخلی اینترکام VTH5

یکی از کاربردهای اصلی تاچ پنل ۷ اینچ HDL، استفاده به‌عنوان یونیت داخلی سیستم اینترکام VTH5 و برقراری ارتباط با یونیت‌های بیرونی است.

در حالت Villa امکان استفاده از ۴ ایستگاه وجود دارد و تماس با حداکثر ۳ پنل دیگر با وجود اتصال Wi-Fi پشتیبانی می‌شود. در حالت Apartment نیز سیستم از ۹ ایستگاه پشتیبانی می‌کند.

ارتباط صوتی دوطرفه

پنل دارای میکروفون همه‌جهته داخلی و اسپیکر داخلی ۱ وات است و ارتباط صوتی دوطرفه را پشتیبانی می‌کند.

سیستم صوتی با مشخصات 16kHz و 16bit کار می‌کند و از فناوری‌های Echo Suppression و DNR و فرمت PCM برای پردازش صوت بهره می‌برد.

اتصال Wi-Fi و Ethernet

تاچ پنل ۷ اینچ HDL برای اتصال بی‌سیم از Wi-Fi 2.4GHz با استانداردهای IEEE 802.11b/g/n پشتیبانی می‌کند.

برای اتصال کابلی نیز یک پورت RJ45 با سرعت 10/100M روی دستگاه قرار گرفته است. این دو روش ارتباطی امکان استفاده از پنل در زیرساخت‌های شبکه بی‌سیم یا کابلی را فراهم می‌کنند.

تغذیه 12V DC و PoE

تغذیه دستگاه از طریق 12V DC با حداکثر جریان 1A انجام می‌شود. امکان تأمین برق از طریق PoE 802.3AF نیز وجود دارد.

حداکثر مصرف دستگاه هنگام کار ۷ وات و میزان مصرف آن در حالت Standby حداکثر ۱.۵ وات است.

۸ ورودی باینری

تاچ پنل ۷ اینچ HDL ۸ کانال ورودی باینری برای کنتاکت‌های بدون پتانسیل است که می‌توان از آن‌ها برای ورودی‌های آلارم استفاده کرد.

یک خروجی باینری 12V/100mA نیز روی دستگاه قرار دارد. قابلیت اتصال شستی زنگ نیز از طریق یکی از ورودی‌های باینری فراهم شده است.

قابلیت SOS و حالت مزاحم نشوید

قابلیت SOS Alarm برای این مدل در نظر گرفته شده است. همچنین پنل از حالت DND یا مزاحم نشوید پشتیبانی می‌کند که برای مدیریت تماس‌ها و ارتباطات اینترکام کاربرد دارد.

پشتیبانی از SIP نیز از دیگر قابلیت‌های ارتباطی دستگاه است.

ذخیره‌سازی با Micro SD

این مدل دارای شیار Micro SD است و از کارت حافظه با ظرفیت حداکثر ۲۵۶ گیگابایت پشتیبانی می‌کند.

با اضافه‌کردن کارت حافظه، امکان ضبط و ذخیره ویدئو و پیام‌ها فراهم می‌شود.

طراحی دیواری در دو رنگ

MVDI7302 با ابعاد 190×135×26 میلی‌متر طراحی شده و وزن آن ۲۰۹ گرم است. بدنه دستگاه از ترکیب PC و ABS ساخته شده و محصول در دو نسخه سفید و مشکی عرضه می‌شود.

نسخه سفید با کد HDL-MVDI7302W و نسخه مشکی با کد HDL-MVDI7302B شناخته می‌شود.

نصب دیواری

این مدل برای نصب روی دیوار و استفاده در فضای داخلی طراحی شده است. ابتدا صفحه فلزی نگهدارنده روی دیوار و روی قوطی نصب با قطر ۶۸ میلی‌متر نصب می‌شود. پس از اتصال کابل‌های تغذیه و ارتباطی، پنل از بالا روی شیارهای صفحه نگهدارنده قرار می‌گیرد.

در پشت دستگاه نیز محل اسپیکر، پورت USB، شیار کارت SD، اتصالات تغذیه و RS485 و پورت RJ45 شبکه قرار گرفته است.

کاربرد تاچ پنل ۷ اینچ HDL

تاچ پنل ۷ اینچ HDL برای پروژه‌هایی مناسب است که به یک رابط مرکزی برای کنترل سیستم هوشمند و اینترکام نیاز دارند. اپلیکیشن WALL امکان کنترل سیستم HDL Buspro را فراهم می‌کند و قابلیت‌های VTH5 نیز ارتباط پنل داخلی با یونیت‌های بیرونی را در اختیار کاربر قرار می‌دهند.

نمایشگر ۷ اینچی، Android 8.1، Wi-Fi و Ethernet، ارتباط صوتی دوطرفه، ۸ ورودی باینری، پشتیبانی از PoE و کارت حافظه Micro SD، مجموعه‌ای از قابلیت‌های کنترلی و ارتباطی را در یک پنل دیواری ارائه می‌کنند.

نکات نصب

دستگاه برای فضای داخلی و نصب دیواری طراحی شده و دارای درجه حفاظت IP20 است. نصب باید توسط فرد متخصص و مطابق مقررات تجهیزات ولتاژ پایین انجام شود. همچنین باید از اتصال اشتباه رابط HDL Buspro، ورود مایعات به دستگاه و نصب در شرایط فاقد تهویه مناسب جلوگیری شود.
