تاچ پنل هوشمند ۱۰ اینچ HDL مدل MTS10B.2WI S10

تاچ پنل ۱۰ اینچ HDL مدل MTS10B.2WI S10

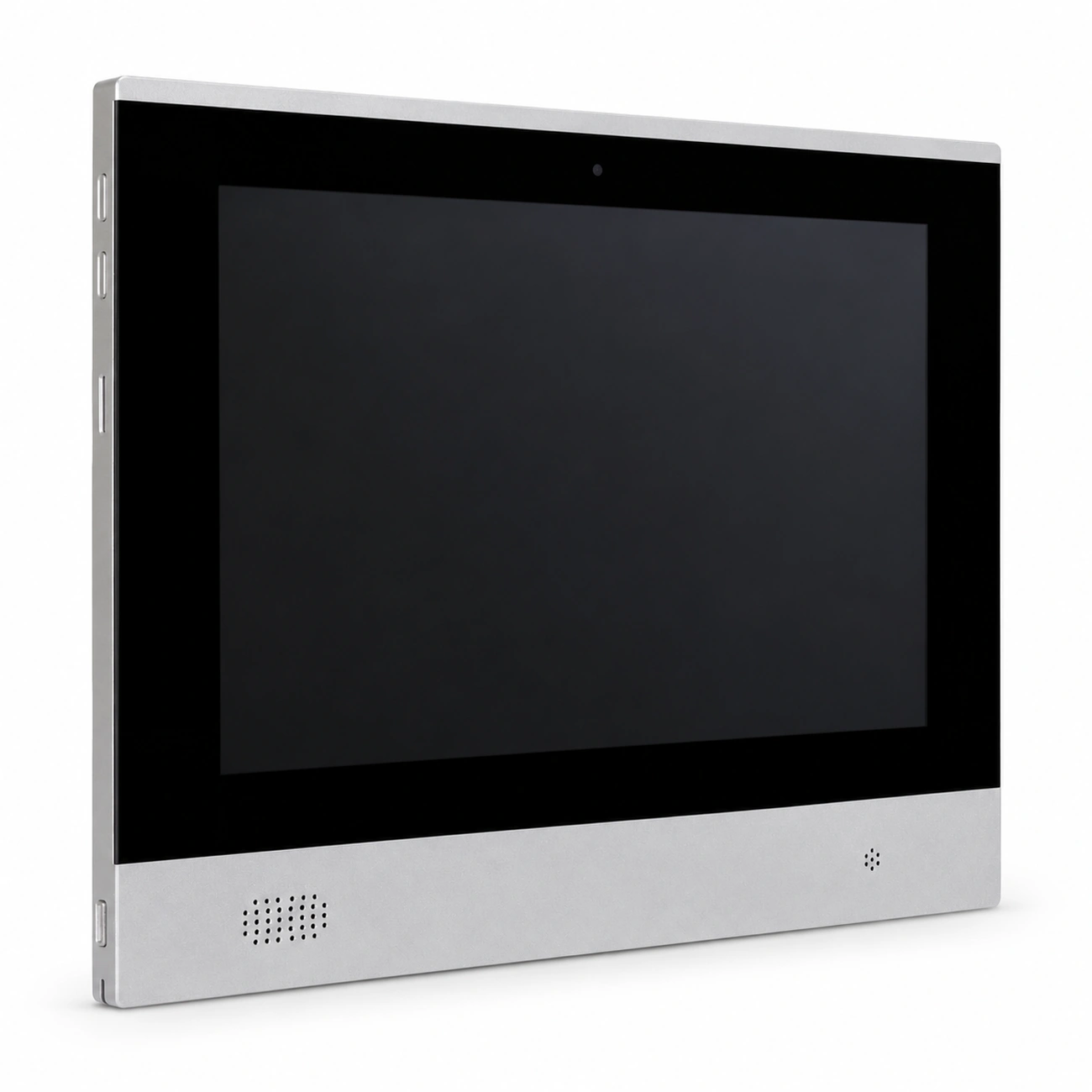

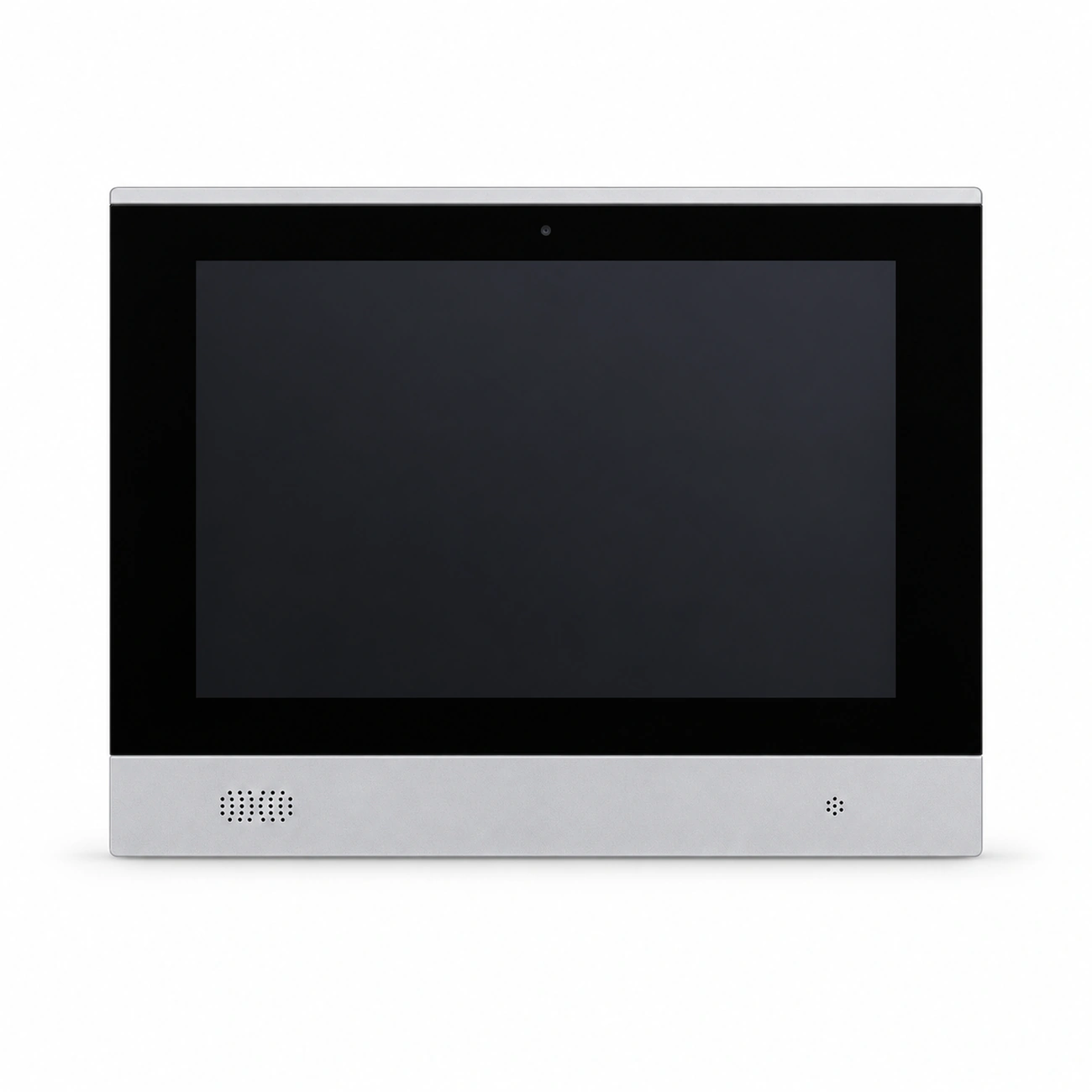

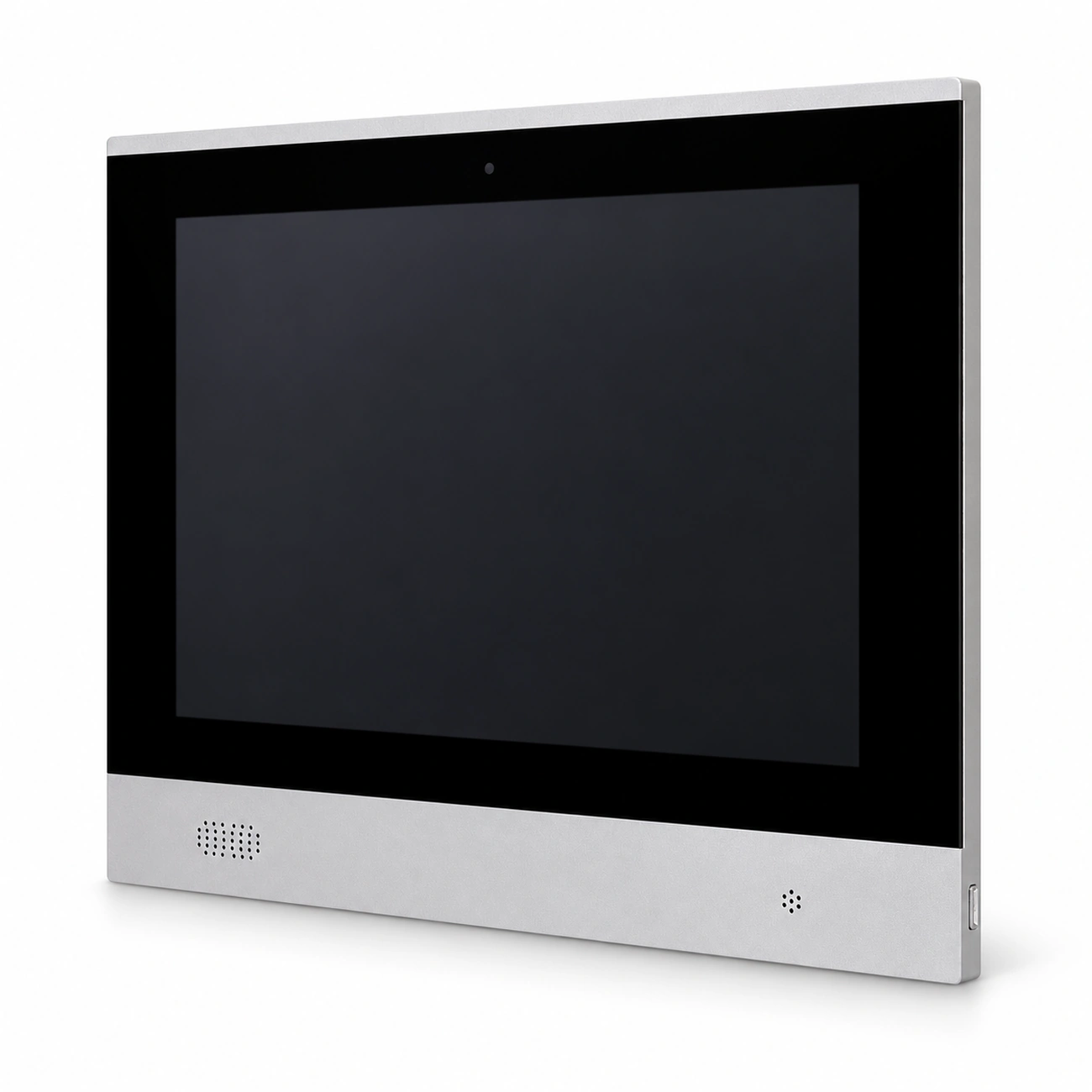

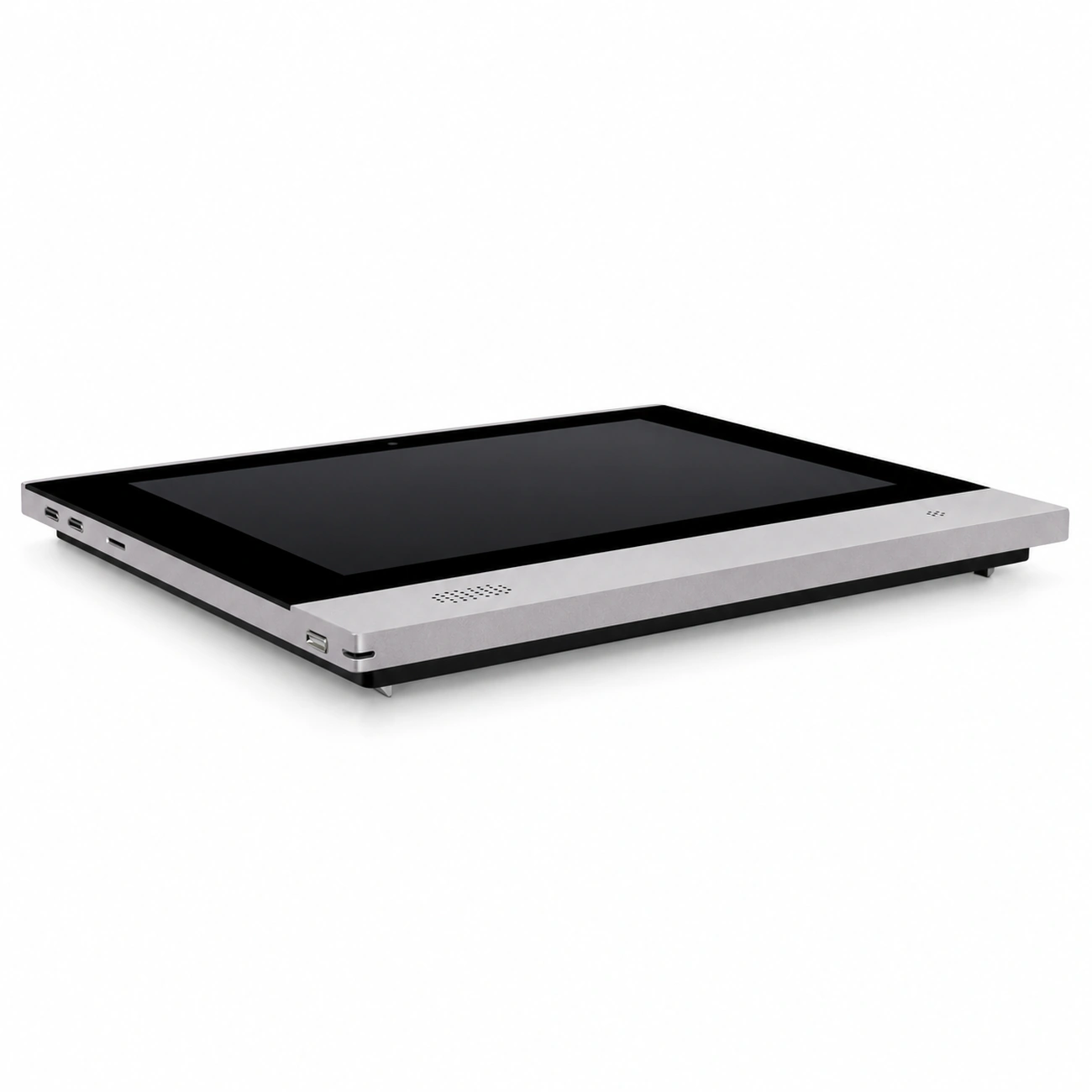

تاچ پنل هوشمند ۱۰ اینچ HDL مدل MTS10B.2WI S10 یک پنل لمسی دیواری برای کنترل و مدیریت تجهیزات خانه و ساختمان هوشمند است. این مدل با نمایشگر IPS، سیستم عامل اندروید و پشتیبانی هم‌زمان از HDL Buspro و KNX طراحی شده و علاوه بر کنترل تجهیزات هوشمند، امکاناتی مانند دوربین، میکروفون، اسپیکر، سنسور حرکت و سنسور دما را نیز در یک پنل مرکزی ارائه می‌دهد.

نمایشگر لمسی ۱۰.۱ اینچ IPS

S10 به نمایشگر ۱۰.۱ اینچی IPS با رزولوشن 800×1280 پیکسل و نسبت تصویر 16:10 مجهز است. صفحه لمسی از نوع خازنی و چندلمسی بوده و رابط بزرگی برای مشاهده و کنترل بخش‌های مختلف ساختمان فراهم می‌کند.

کنترل روشنایی، پرده، تهویه و سناریو

با استفاده از Wallapp، این تاچ پنل برای کنترل روشنایی، پرده، سیستم تهویه مطبوع و سناریوهای هوشمند قابل استفاده است. تنظیمات پروژه از طریق HDL Buspro Setup Tool 2 انجام شده و اطلاعات موردنیاز سپس روی S10 بارگذاری می‌شوند.

در بخش روشنایی، پنل از کنترل تجهیزات Relay، Dimmer و RGB پشتیبانی می‌کند. برای دیمر امکان تنظیم شدت روشنایی و زمان Fade-in/out وجود دارد و برای RGB نیز انتخاب رنگ از طریق رابط گرافیکی انجام می‌شود.

کنترل پرده هوشمند

در بخش پرده، کاربر می‌تواند فرمان‌های بازشدن، بسته‌شدن و توقف را اجرا کند. برای پرده‌های Retractable و Roller، کنترل درصد بازشدگی نیز پشتیبانی می‌شود؛ در حالی که Curtain Module طبق راهنما از کنترل دکمه‌ای استفاده می‌کند.

کنترل سیستم تهویه مطبوع

S10 امکان کنترل سیستم تهویه مطبوع را نیز فراهم می‌کند. از طریق رابط پنل می‌توان سیستم را روشن یا خاموش کرد، دمای تنظیمی، Mode و سرعت فن را تغییر داد.

اجرای سناریوهای هوشمند

سناریوهای تعریف‌شده در Buspro Setup Tool 2 را می‌توان روی S10 بارگذاری و از طریق صفحه کنترل اجرا کرد. همچنین قابلیت تعریف تأخیر زمانی برای اجرای سناریو وجود دارد تا فرمان پس از مدت تعیین‌شده فعال شود.

فرمان‌های پرکاربرد مربوط به سناریو، روشنایی و پرده نیز قابلیت اضافه‌شدن به Favorites را دارند تا مستقیماً از صفحه اصلی در دسترس باشند.

پشتیبانی از HDL Buspro و KNX

یکی از ویژگی‌های مهم MTS10B.2WI پشتیبانی از دو بستر HDL Buspro و KNX است. برای هر دو سیستم رابط ارتباطی اختصاصی روی دستگاه در نظر گرفته شده و برای استفاده از آن‌ها باید اپلیکیشن مربوطه روی پنل نصب شود.

۴ خروجی رله و ۶ ورودی Dry Contact

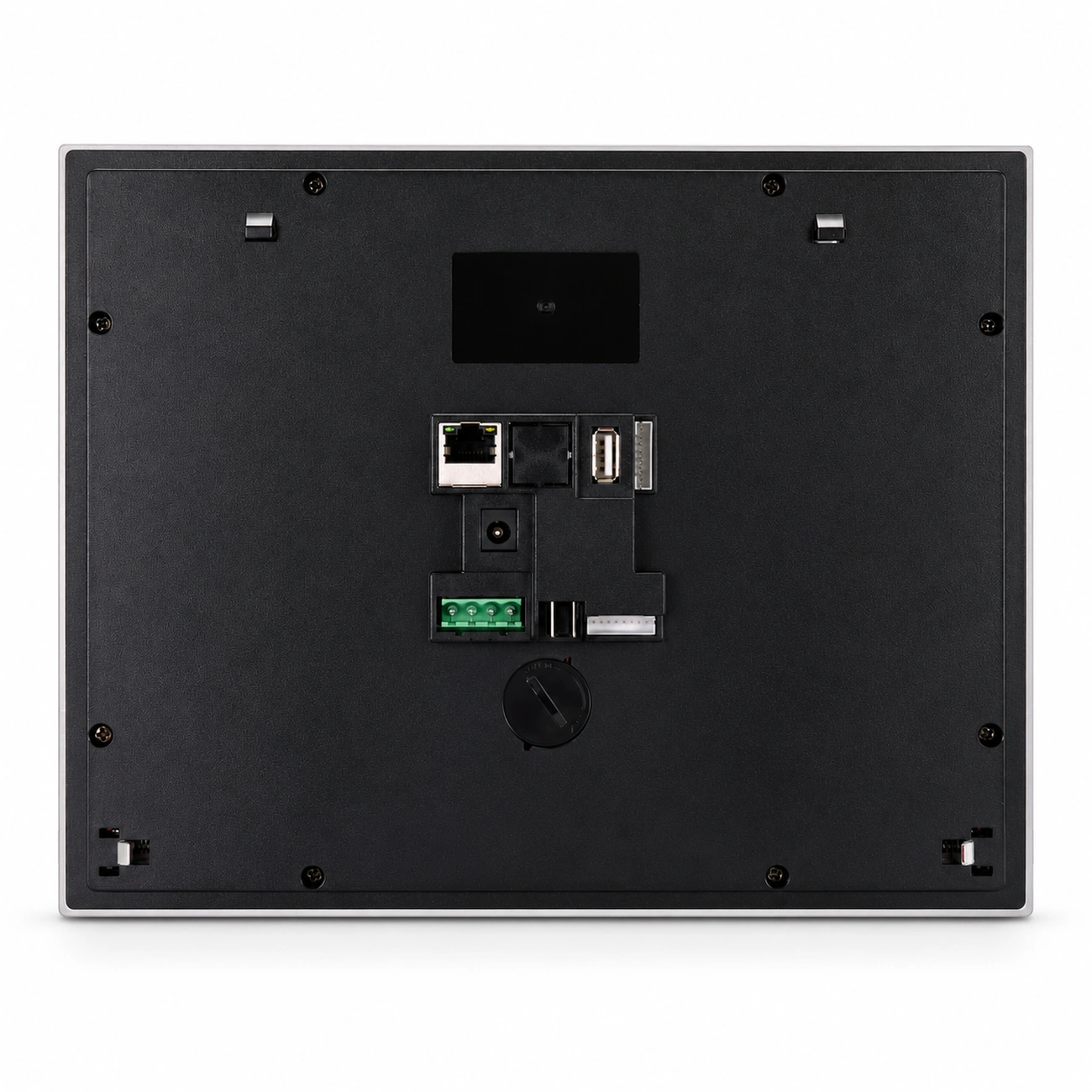

این مدل علاوه بر کنترل نرم‌افزاری، دارای ۴ کانال خروجی رله و ۶ کانال ورودی Dry Contact است. هر خروجی رله حداکثر 1A در 30V DC را پشتیبانی می‌کند.

طبق هشدار صریح HDL، این خروجی‌ها برای سوئیچ سیگنال یا کنترل تجهیزاتی مانند شیر برقی در نظر گرفته شده‌اند و نباید برای کنترل مستقیم بارهای پرقدرت استفاده شوند.

دوربین، میکروفون و اسپیکر داخلی

S10 دارای دوربین ۲ مگاپیکسلی با رزولوشن 1616×1232، میکروفون و اسپیکر داخلی است. HDL همچنین از مدار سخت‌افزاری حذف اکو استفاده کرده است تا اکو در مکالمات صوتی دوطرفه کاهش یابد.

ترکیب میکروفون حساس، اسپیکر و قابلیت حذف اکو باعث شده این مدل برای کاربردهای اینترکام تصویری نیز مناسب باشد.

سنسور حرکت و سنسور دما

درون پنل سنسور حرکت و سنسور دما تعبیه شده است. سنسور حرکت حضور فرد در نزدیکی پنل را تشخیص می‌دهد و می‌تواند باعث فعال‌شدن خودکار نور پس‌زمینه نمایشگر شود؛ در نتیجه برای شروع کار با پنل نیازی به روشن‌کردن دستی صفحه در هر بار مراجعه نیست.

اتصال شبکه از طریق Ethernet

این مدل به پورت RJ45 Ethernet 10/100M مجهز شده و از طریق شبکه کابلی قابلیت اتصال به LAN و اینترنت را دارد. تنظیمات IP ثابت نیز از طریق بخش Network دستگاه قابل انجام است.

USB و کارت حافظه

درگاه USB 2.0 برای اتصال تجهیزاتی مانند فلش USB و ماوس در نظر گرفته شده است. دستگاه همچنین دارای شیار TF Card بوده و کارت حافظه با ظرفیت حداکثر ۱۲۸ گیگابایت را پشتیبانی می‌کند.

سیستم عامل Android 5.1

S10 از Android 5.1 استفاده می‌کند و طبق دیتاشیت از بیشتر اپلیکیشن‌های Android پشتیبانی می‌کند. پردازنده دستگاه Allwinner A64 چهار هسته‌ای 64 بیتی است و در کنار آن ۱ گیگابایت DDR3 RAM و ۸ گیگابایت حافظه eMMC Flash قرار دارد.

تنظیم خودکار روشنایی نمایشگر

در تنظیمات دستگاه امکان کنترل Brightness وجود دارد. در حالت Auto، S10 شدت روشنایی نمایشگر را متناسب با نور محیط به‌صورت خودکار تنظیم می‌کند و در حالت دستی نیز کاربر می‌تواند میزان روشنایی را تغییر دهد. میزان صدای Media نیز از همین بخش قابل تنظیم است.

نصب توکار در قوطی فلزی اختصاصی

S10 برای نصب در قوطی فلزی اختصاصی طراحی شده است. ابعاد خود پنل 270×209×40 میلی‌متر و ابعاد قوطی فلزی آن 263×203×51 میلی‌متر است. وزن خالص پنل ۹۲۰ گرم اعلام شده است.

در فرآیند نصب، پنل روی محل‌های اتصال قوطی قرار گرفته و بخش پایینی آن به کمک آهنربا روی قوطی فلزی ثابت می‌شود.

کاربرد تاچ پنل HDL S10

تاچ پنل S10 برای پروژه‌هایی مناسب است که به یک رابط مرکزی بزرگ و چندمنظوره برای مدیریت بخش‌های مختلف ساختمان نیاز دارند. از طریق Wallapp می‌توان روشنایی، دیمر و RGB، پرده، تهویه مطبوع و سناریوهای هوشمند را بر اساس اتاق‌ها مدیریت کرد.

وجود رابط‌های Buspro و KNX، ورودی و خروجی‌های سخت‌افزاری، دوربین، میکروفون، اسپیکر، سنسور حرکت و سنسور دما نیز باعث می‌شود S10 فراتر از یک نمایشگر ساده عمل کند و به یک رابط کنترلی چندمنظوره در پروژه‌های خانه و ساختمان هوشمند تبدیل شود.
