پنل هوشمند لمسی HDL مدل MPTL14.46-A

پنل هوشمند لمسی HDL مدل MPTL14.46-A

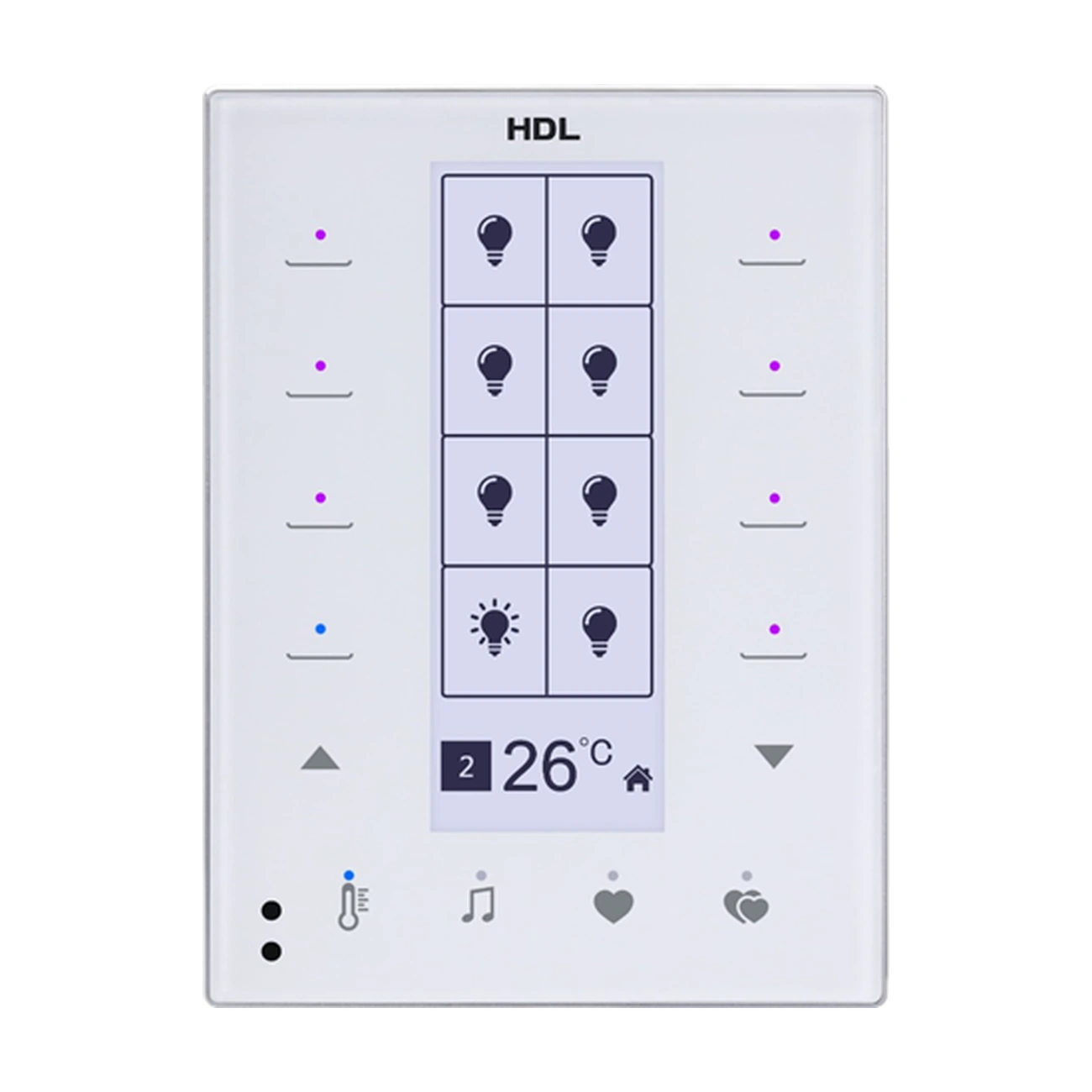

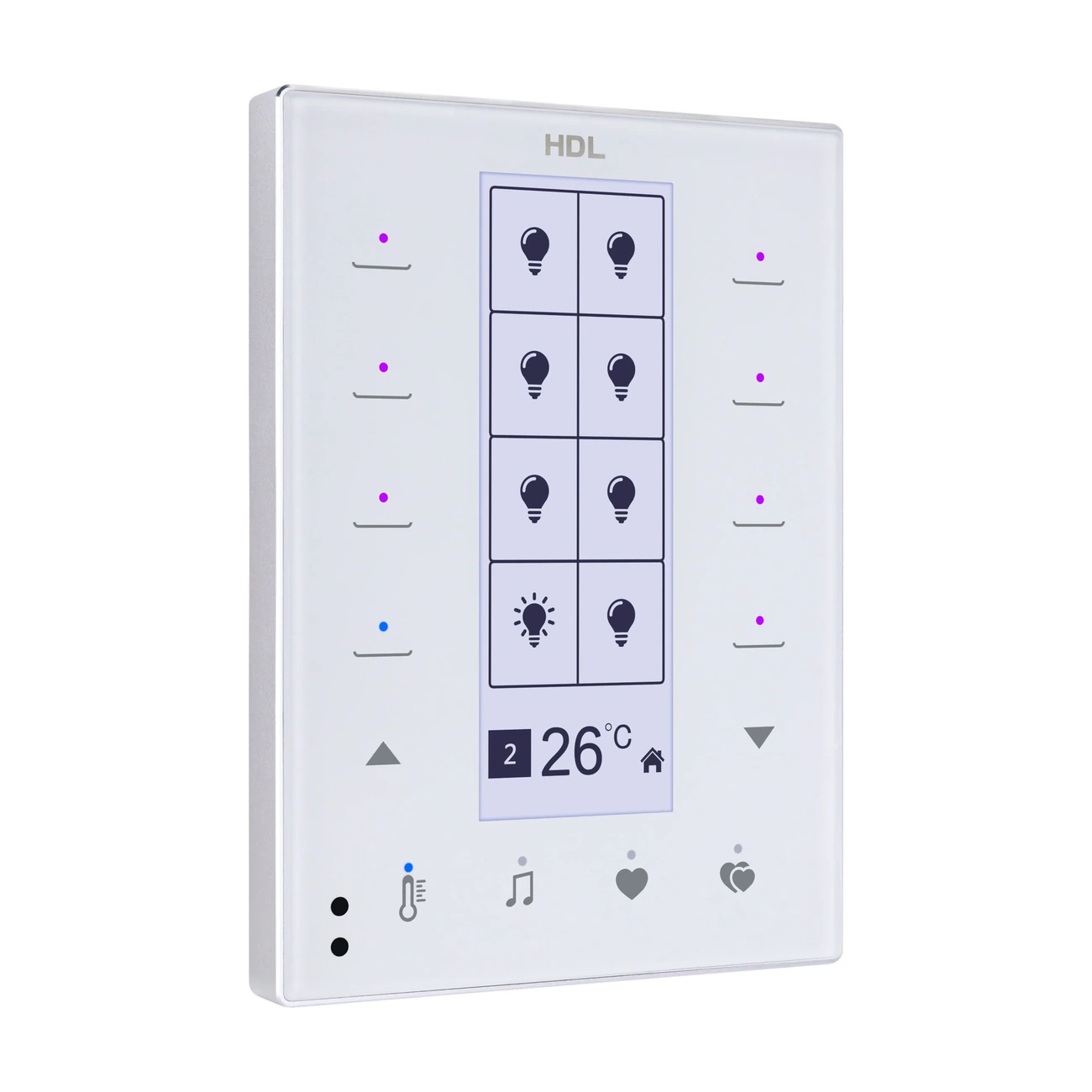

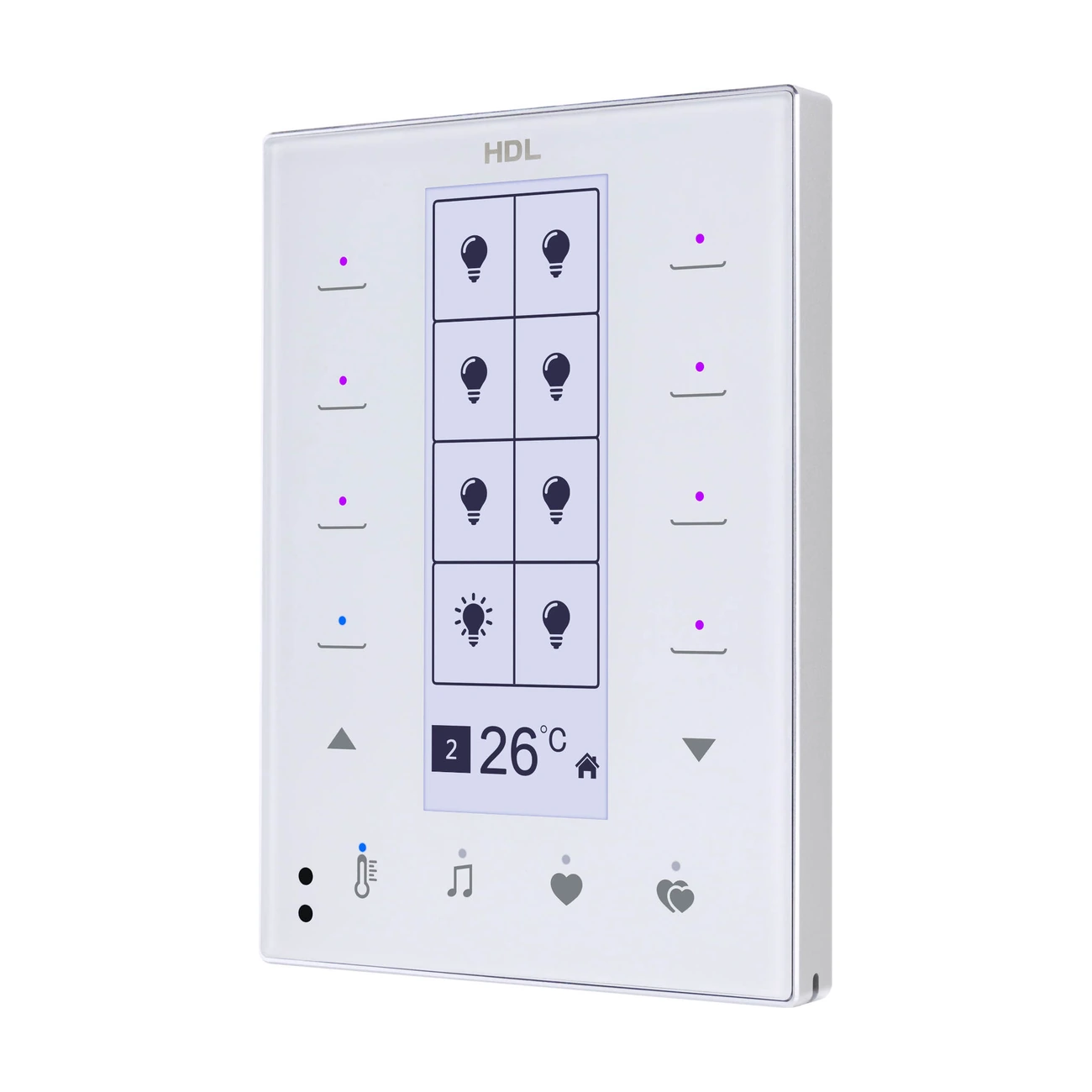

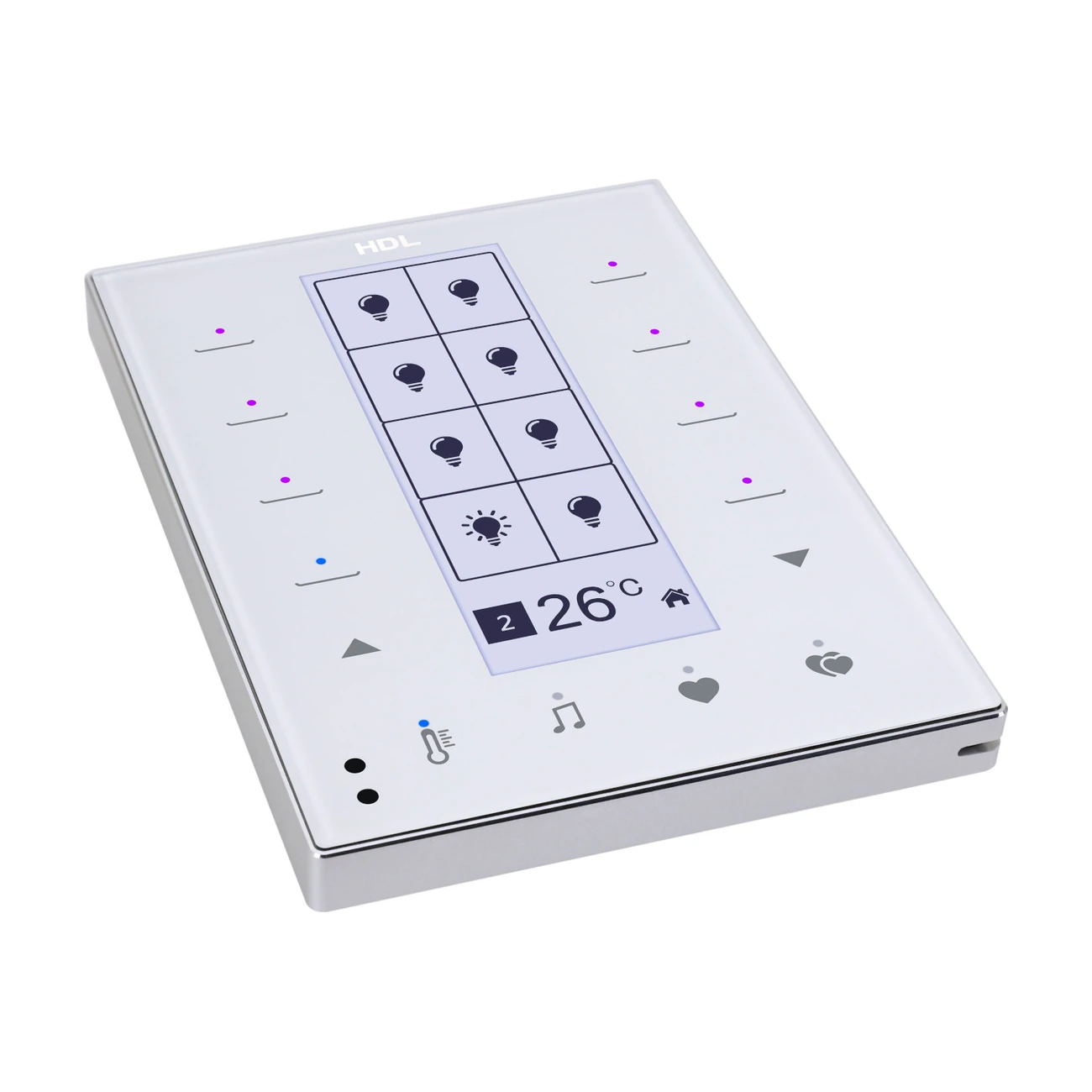

پنل هوشمند لمسی HDL مدل MPTL14.46-A یک پنل دیواری چندمنظوره از خانواده HDL Buspro است که برای کنترل بخش‌های مختلف ساختمان هوشمند طراحی شده است. این مدل با نمایشگر LCD، هشت کلید لمسی قابل برنامه‌ریزی و کلیدهای میانبر، امکان مدیریت سریع روشنایی، پرده، سناریوها، تهویه مطبوع، گرمایش از کف و موسیقی را از یک نقطه فراهم می‌کند.

۸ کلید لمسی قابل برنامه‌ریزی

MPTL14.46-A دارای ۸ کلید لمسی است که هرکدام به‌صورت مستقل قابل برنامه‌ریزی هستند. برای هر کلید می‌توان آیکون اختصاصی روی نمایشگر تعریف کرد تا کاربر عملکرد هر فرمان را مستقیماً روی پنل مشاهده کند.

علاوه بر این، ۲ کلید برای جابه‌جایی بین صفحات و ۴ کلید میانبر برای دسترسی مستقیم به صفحات موردنظر وجود دارد. صفحه مقصد کلیدهای میانبر نیز قابل تعریف است.

نمایشگر LCD با آیکون‌های قابل شخصی‌سازی

نمایشگر LCD این پنل دارای رزولوشن 240×80 پیکسل است. نور پس‌زمینه نمایشگر و نشانگرهای LED قابل تنظیم هستند و رنگ نشانگر کلیدها نیز به‌صورت RGB قابل تعریف است.

کاربر می‌تواند برای کلیدها آیکون متناسب با عملکردشان تعریف کند؛ قابلیتی که تشخیص فرمان‌های مختلف روی پنل را ساده‌تر می‌کند.

سنسور Wake-up

در قسمت پایین پنل یک سنسور Wake-up تعبیه شده است. با نزدیک‌شدن دست به پنل، نمایشگر LCD به‌صورت خودکار روشن می‌شود. در دیاگرام فنی صفحه دوم دیتاشیت نیز محل این سنسور و اجزای اصلی پنل مشخص شده است.

کنترل روشنایی و دیمر

کلیدهای پنل را می‌توان برای کنترل کانال‌های روشنایی برنامه‌ریزی کرد. در کاربردهای سازگار، نگه‌داشتن کلید امکان اجرای فرمان Dimming را فراهم می‌کند و می‌توان از پنل برای تنظیم شدت روشنایی استفاده کرد.

کنترل پرده، سناریو و تجهیزات هوشمند

حالت‌های کنترلی این پنل شامل فرمان‌هایی مانند Scene، Sequence، Timer Switch، Universal Switch، Single Channel On/Off، Broadcast Scene، Broadcast Channel و Curtain است.

به این ترتیب، یک کلید می‌تواند متناسب با برنامه‌ریزی پروژه برای اجرای سناریو، کنترل روشنایی، پرده یا سایر فرمان‌های سیستم Buspro مورد استفاده قرار گیرد.

حالت‌های متنوع عملکرد کلیدها

کلیدهای MPTL14.46-A از حالت‌های مختلفی مانند Single On/Off، Single On، Single Off، Combination On/Off، Double Click، Momentary، Clock و Short/Long Press پشتیبانی می‌کنند.

قابلیت Button Combination، Double Button Combination و Mutual Exclusion نیز امکان تعریف منطق‌های کنترلی متنوع‌تر را متناسب با نیاز هر پروژه فراهم می‌کند.

کنترل تهویه، گرمایش از کف و موسیقی

این مدل دارای صفحات اختصاصی برای HVAC، گرمایش از کف و موسیقی است. دیتاشیت قابلیت‌هایی مانند روشن و خاموش‌کردن سیستم تهویه، سرمایش و گرمایش، تنظیم دما، تنظیم سرعت فن، انتخاب حالت AC و تنظیمات گرمایش از کف را برای این پنل ذکر می‌کند.

ارتباط HDL Buspro

پنل MPTL14.46-A در بستر HDL Buspro کار می‌کند. ولتاژ کاری آن 12 تا 30 ولت DC و جریان مصرفی در ولتاژ 24 ولت DC برابر 45 میلی‌آمپر است.

طبق دیتاشیت، این مدل باید همراه با رابط تغذیه HDL-MPPI.46-A نصب شود. اتصال کابل‌های Buspro نیز از طریق همین رابط انجام می‌شود.

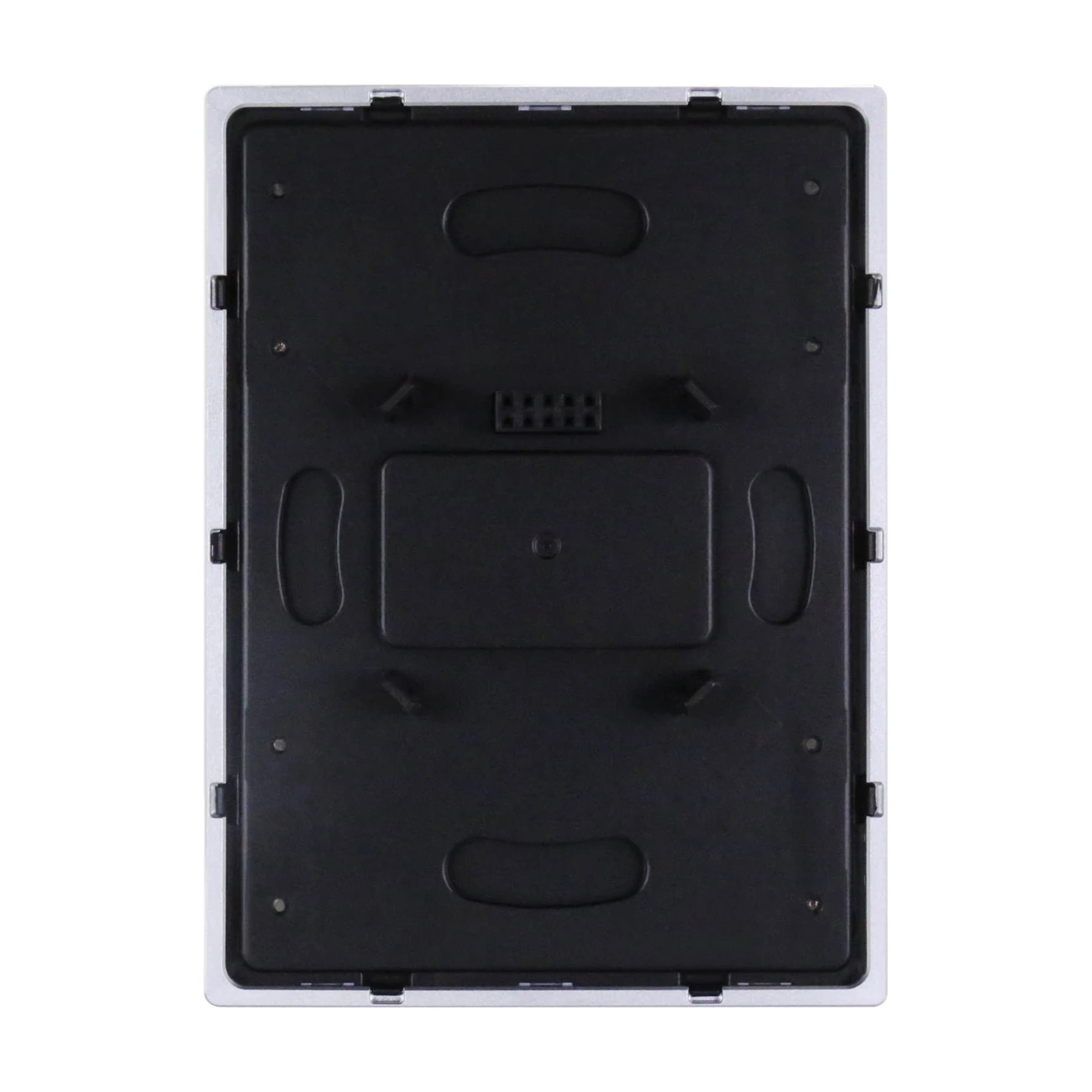

نصب توکار و اتصال مغناطیسی

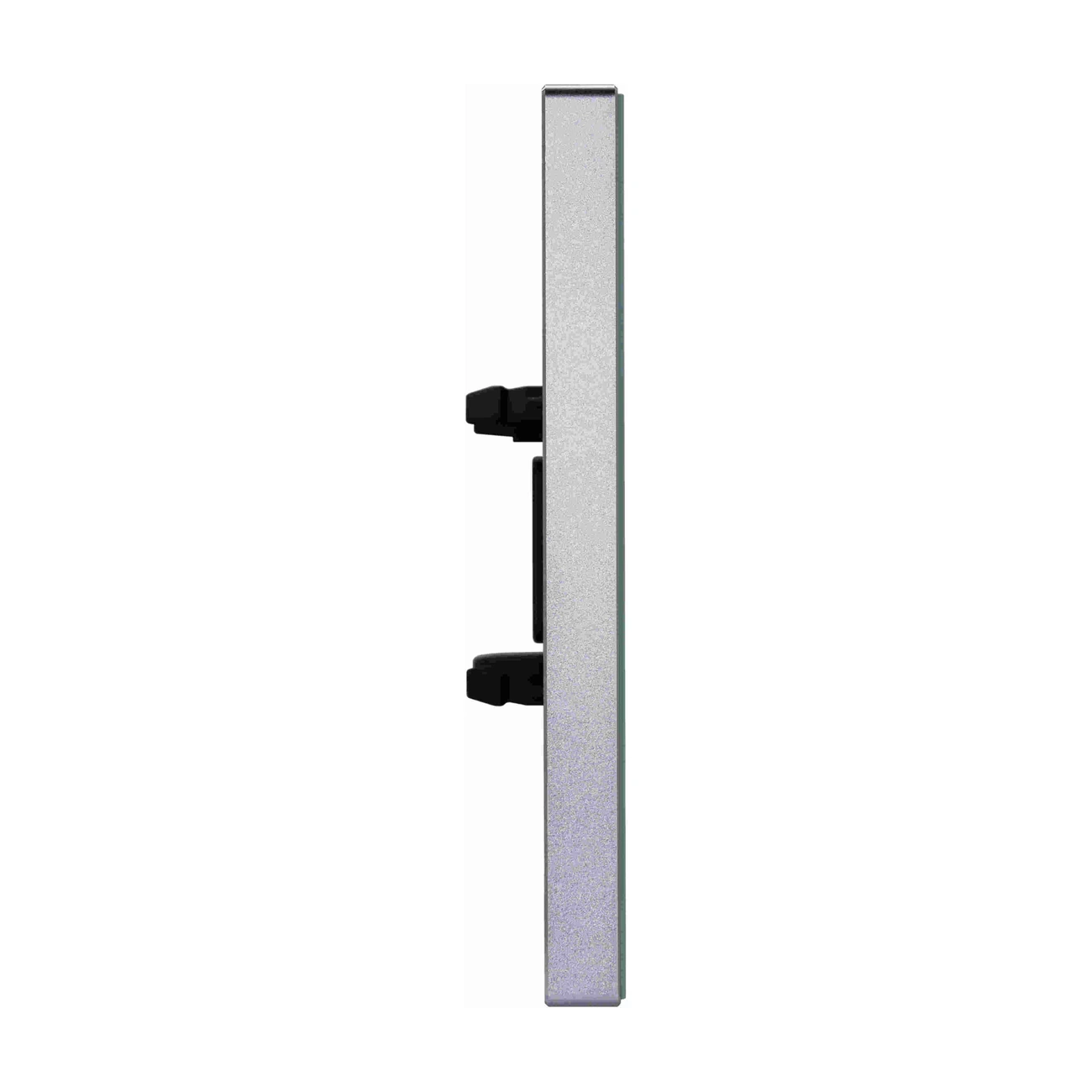

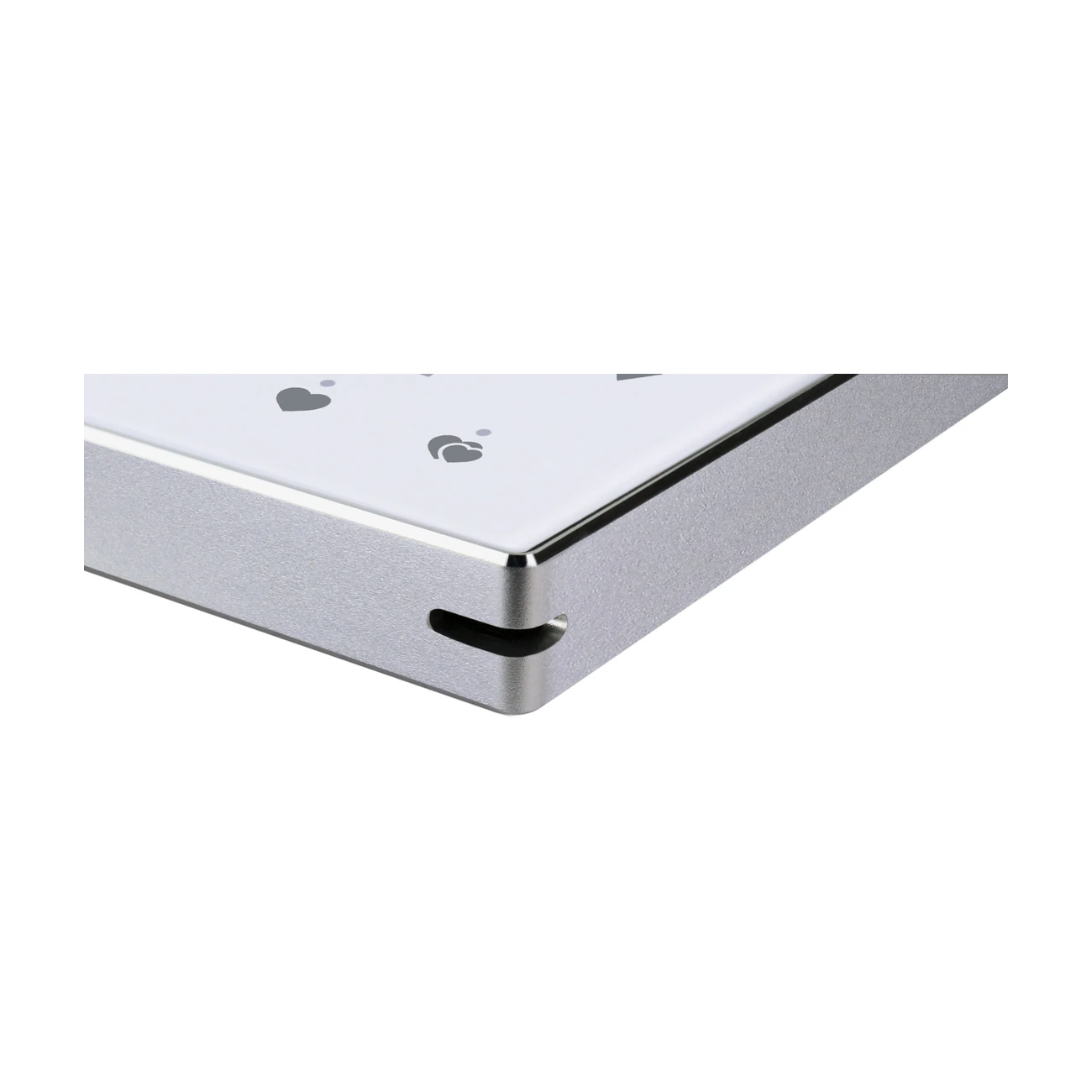

ابعاد پنل 86×116.5×10.5 میلی‌متر و وزن آن 129 گرم است. بدنه از ترکیب شیشه، ABS و PC ساخته شده و محصول برای نصب در GI Wall-Box طراحی شده است.

در نسخه MPTL14.46-A، پنل و رابط تغذیه MPPI.46-A به‌صورت مغناطیسی به یکدیگر متصل می‌شوند و برای جداسازی می‌توان آن‌ها را مستقیماً از یکدیگر جدا کرد.

کاربرد پنل HDL MPTL14.46-A

این پنل برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده و زمانی کاربردی است که چندین عملکرد ساختمان باید از یک پنل دیواری مدیریت شوند. روشنایی، پرده، سناریو، HVAC، گرمایش از کف و موسیقی را می‌توان متناسب با ساختار پروژه روی کلیدها و صفحات مختلف آن تعریف کرد.

ترکیب هشت کلید لمسی، نمایشگر LCD، چهار میانبر، آیکون‌های قابل شخصی‌سازی و سنسور Wake-up، دسترسی به فرمان‌های پرکاربرد ساختمان را از یک رابط مرکزی امکان‌پذیر می‌کند.
