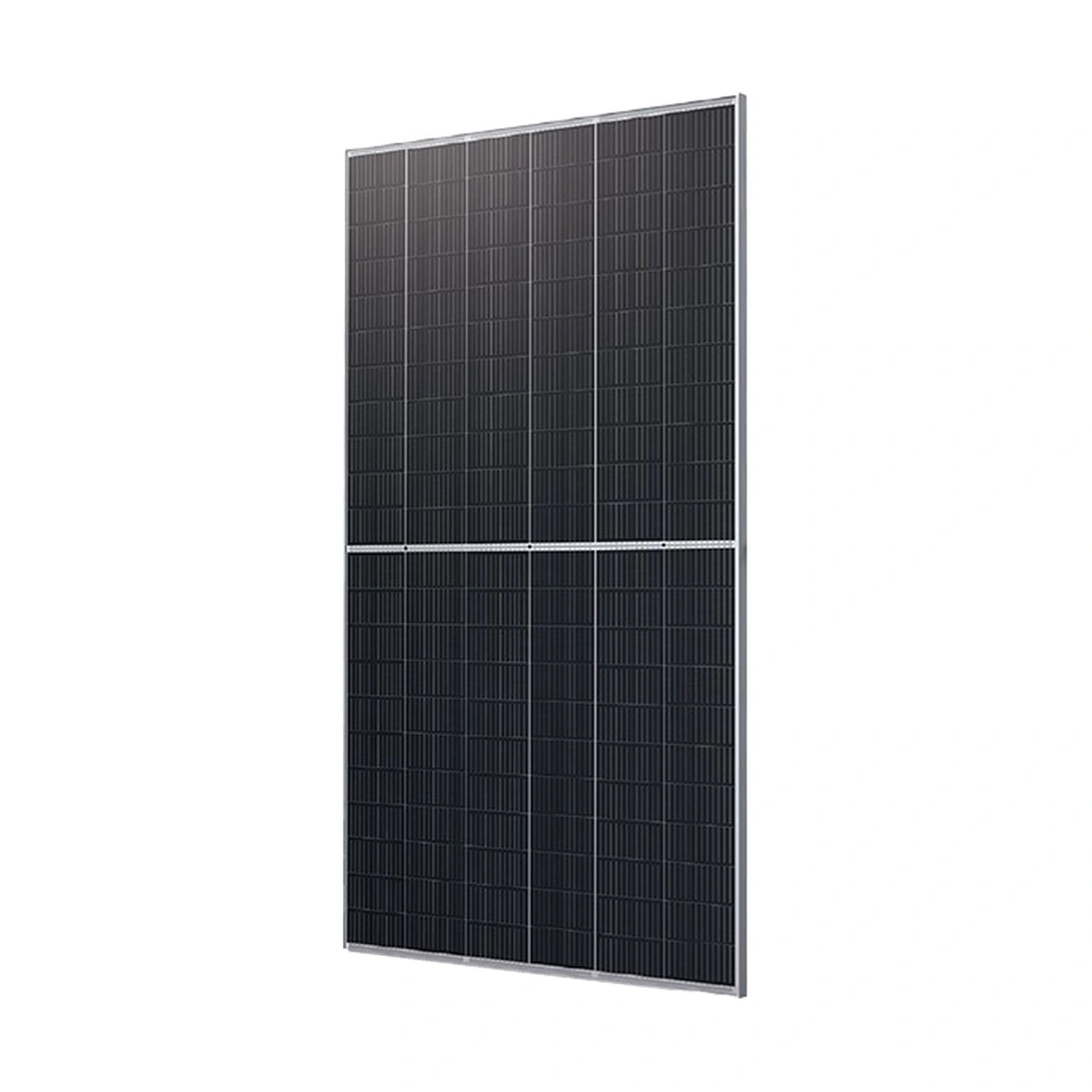

پنل خورشیدی مونوکریستال Bluesun مدل BSM565M10-72HPH توان ۵۶۵ وات

پنل خورشیدی ۵۶۵ وات Bluesun با فناوری Half-Cell PERC

پنل خورشیدی ۵۶۵ وات Bluesun مدل BSM565M10-72HPH یک ماژول فتوولتائیک مونوکریستال از سری HEX5 است که با فناوری Half-Cell PERC برای تولید برق خورشیدی در ساختمان‌های مسکونی، ویلاها و نیروگاه‌های خورشیدی زمینی طراحی شده است.

این پنل با توان نامی ۵۶۵ وات و راندمان ۲۱.۸۷ درصد، از ۱۴۴ نیم‌سلول خورشیدی بهره می‌برد. طراحی مونو‌فشیال (Monofacial) آن به این معناست که تولید برق از طریق سطح جلویی ماژول انجام می‌شود و برخلاف پنل‌های Bifacial، برای دریافت نور از پشت طراحی نشده است.

از دیگر ویژگی‌های این مدل می‌توان به عملکرد مناسب در نور کم، مقاومت در برابر پدیده PID، تحمل بار برف تا ۵۴۰۰ پاسکال، تحمل بار باد تا ۲۴۰۰ پاسکال و جعبه اتصال IP68 اشاره کرد.

فناوری مونوکریستال با راندمان ۲۱.۸۷ درصد

پنل خورشیدی ۵۶۵ وات Bluesun از سلول‌های سیلیکونی مونوکریستال استفاده می‌کند.

راندمان این مدل برابر ۲۱.۸۷ درصد است؛ به این معنا که در شرایط آزمون استاندارد، این سهم از توان تابشی دریافت‌شده به توان الکتریکی تبدیل می‌شود.

راندمان پنل یکی از پارامترهای مهم هنگام انتخاب ماژول برای پروژه‌هایی است که به ظرفیت تولید مشخص در فضای نصب محدود نیاز دارند.

فناوری Half-Cell PERC

این پنل از فناوری Half-Cell PERC بهره می‌برد.

در ساختار Half-Cell، سلول‌ها به بخش‌های کوچک‌تر تقسیم می‌شوند تا طراحی الکتریکی ماژول به کاهش تلفات داخلی کمک کند.

فناوری PERC نیز برای بهبود استفاده از نور در سلول خورشیدی به کار می‌رود.

ترکیب این دو فناوری از ویژگی‌های اصلی سری HEX5 شرکت Bluesun است.

توان خروجی ۵۶۵ وات

توان نامی پنل خورشیدی ۵۶۵ وات Bluesun در شرایط استاندارد STC برابر ۵۶۵ وات است.

شرایط STC شامل شدت تابش ۱۰۰۰ وات بر مترمربع، دمای سلول ۲۵ درجه سانتی‌گراد و طیف تابشی AM1.5 است.

توان تولیدی واقعی در طول روز ثابت نیست و با تغییر تابش خورشید، دمای سلول، زاویه نصب و سایه‌اندازی تغییر می‌کند.

مشخصات الکتریکی در شرایط استاندارد STC

مقادیر الکتریکی این مدل در شرایط استاندارد عبارت‌اند از:

این مقادیر در انتخاب اینورتر، تعیین تعداد پنل‌های هر رشته و محاسبات طراحی سیستم خورشیدی اهمیت دارند.

عملکرد در شرایط NMOT

علاوه بر شرایط استاندارد STC، عملکرد پنل خورشیدی ۵۶۵ وات Bluesun در شرایط NMOT نیز اعلام شده است.

در این شرایط، شدت تابش ۸۰۰ وات بر مترمربع، دمای محیط ۲۰ درجه سانتی‌گراد و سرعت باد یک متر بر ثانیه در نظر گرفته می‌شود.

مقادیر عملکرد این مدل در شرایط NMOT عبارت‌اند از:

این اعداد برای مقایسه عملکرد ماژول در شرایط آزمون متفاوت از STC کاربرد دارند و به معنای تولید ثابت ۴۱۹ وات در تمام شرایط واقعی نیستند.

عملکرد مناسب در نور ضعیف

یکی از ویژگی‌های پنل خورشیدی ۵۶۵ وات Bluesun، عملکرد مناسب در شرایط نور کم است.

این ویژگی برای تولید برق در ساعات ابتدایی صبح، نزدیک غروب و روزهای ابری اهمیت دارد.

البته میزان توان تولیدی در این شرایط به شدت تابش و وضعیت محیط بستگی دارد و کمتر از توان نامی پنل خواهد بود.

مقاومت در برابر PID

پنل Bluesun مدل BSM565M10-72HPH با ویژگی مقاومت در برابر پدیده PID معرفی شده است.

PID یا Potential Induced Degradation به کاهش عملکرد پنل تحت تأثیر اختلاف پتانسیل الکتریکی در شرایط خاص اشاره دارد.

مقاومت در برابر این پدیده به حفظ عملکرد ماژول در طول دوره بهره‌برداری کمک می‌کند.

مقاومت در برابر بار باد و برف

پنل خورشیدی ۵۶۵ وات Bluesun برای تحمل بارهای مکانیکی مشخص طراحی شده است.

مقادیر اعلام‌شده عبارت‌اند از:

• بار برف: ۵۴۰۰ پاسکال

• بار باد: ۲۴۰۰ پاسکال

این ویژگی در طراحی نیروگاه‌های زمینی و سامانه‌های خورشیدی نصب‌شده روی بام اهمیت دارد.

تحمل بار نهایی مجموعه باید با نوع سازه، روش نصب و شرایط محیطی پروژه تطبیق داده شود.

ساختار مقاوم و شیشه سکوریت

این پنل دارای شیشه جلویی سکوریت با پوشش ضدبازتاب (AR Coating) و ضخامت ۳.۲ میلی‌متر است.

قاب ماژول نیز از آلیاژ آلومینیوم آنادایزشده ساخته شده است.

این ساختار برای محافظت از سلول‌ها و استفاده در شرایط محیطی مختلف طراحی شده است.

جعبه اتصال IP68

پنل خورشیدی ۵۶۵ وات Bluesun دارای جعبه اتصال با درجه حفاظت IP68 است.

این جعبه اتصال به سه دیود بای‌پس مجهز شده است.

دیودهای بای‌پس در طراحی الکتریکی پنل برای مدیریت شرایط مشخص اختلاف عملکرد بخش‌های سلولی کاربرد دارند.

محدوده دمای کاری

محدوده دمای کاری این پنل از ۴۰- تا ۸۵+ درجه سانتی‌گراد است.

همچنین ضریب دمایی توان آن ۰.۳۶- درصد بر درجه سانتی‌گراد اعلام شده است.

این ضریب نشان می‌دهد با افزایش دمای سلول نسبت به دمای مرجع، توان خروجی ماژول کاهش می‌یابد.

ابعاد و وزن پنل

پنل خورشیدی ۵۶۵ وات Bluesun دارای ابعاد ۲۲۷۸ × ۱۱۳۴ × ۳۵ میلی‌متر و وزن ۲۸.۶ کیلوگرم است.

این مشخصات هنگام طراحی سازه، جانمایی پنل‌ها، محاسبه بار مرده بام و برنامه‌ریزی حمل‌ونقل اهمیت دارند.

گارانتی محصول و عملکرد

برای این سری از پنل‌های Bluesun، شرایط ضمانت زیر از سوی سازنده اعلام شده است:

• ۱۲ سال ضمانت محصول برای مواد و کیفیت ساخت

• ۲۵ سال ضمانت خطی عملکرد توان

• افت سالانه عملکرد در دوره ۲۵ ساله حداکثر ۰.۵۵ درصد

• حداقل توان باقی‌مانده در پایان سال ۲۵ برابر ۸۴.۸ درصد توان مبنا، مطابق منحنی ضمانت

اجرای ضمانت تابع شرایط رسمی سازنده و تعهدات تأمین‌کننده است.

جدول مشخصات فنی پنل خورشیدی ۵۶۵ وات Bluesun

کاربرد در نیروگاه‌های خورشیدی زمینی

پنل خورشیدی ۵۶۵ وات Bluesun برای نیروگاه‌های خورشیدی زمینی که به ماژول‌های مونوکریستال با توان بالا نیاز دارند، قابل استفاده است. توان نامی ۵۶۵ وات، فناوری Half-Cell PERC و مشخصات مکانیکی آن از عوامل مهم در انتخاب و طراحی پروژه هستند.

کاربرد در ساختمان‌های مسکونی و ویلاها

این پنل برای سامانه‌های خورشیدی نصب‌شده روی بام ساختمان‌ها و ویلاها کاربرد دارد. پیش از نصب، باید فضای موجود، تحمل بار سازه و سازگاری تجهیزات الکتریکی با مشخصات پنل بررسی شود.

کاربرد در واحدهای تجاری و صنعتی

پنل خورشیدی ۵۶۵ وات Bluesun برای تولید برق خورشیدی در مجموعه‌های تجاری و صنعتی نیز قابل بررسی است. توان نامی و راندمان مشخص‌شده، امکان محاسبه تعداد پنل‌های موردنیاز برای ظرفیت هدف را فراهم می‌کنند.

کاربرد در سامانه‌های متصل و مستقل از شبکه

این پنل می‌تواند در سیستم‌های خورشیدی متصل به شبکه یا مستقل از شبکه به کار رود؛ مشروط بر اینکه اینورتر، کنترلر شارژ و سایر تجهیزات متناسب با مشخصات الکتریکی آن انتخاب شوند.
