پنل هوشمند ۸ کلید HDL مدل MPL8.48-A

پنل هوشمند ۸ کلید HDL مدل MPL8.48-A

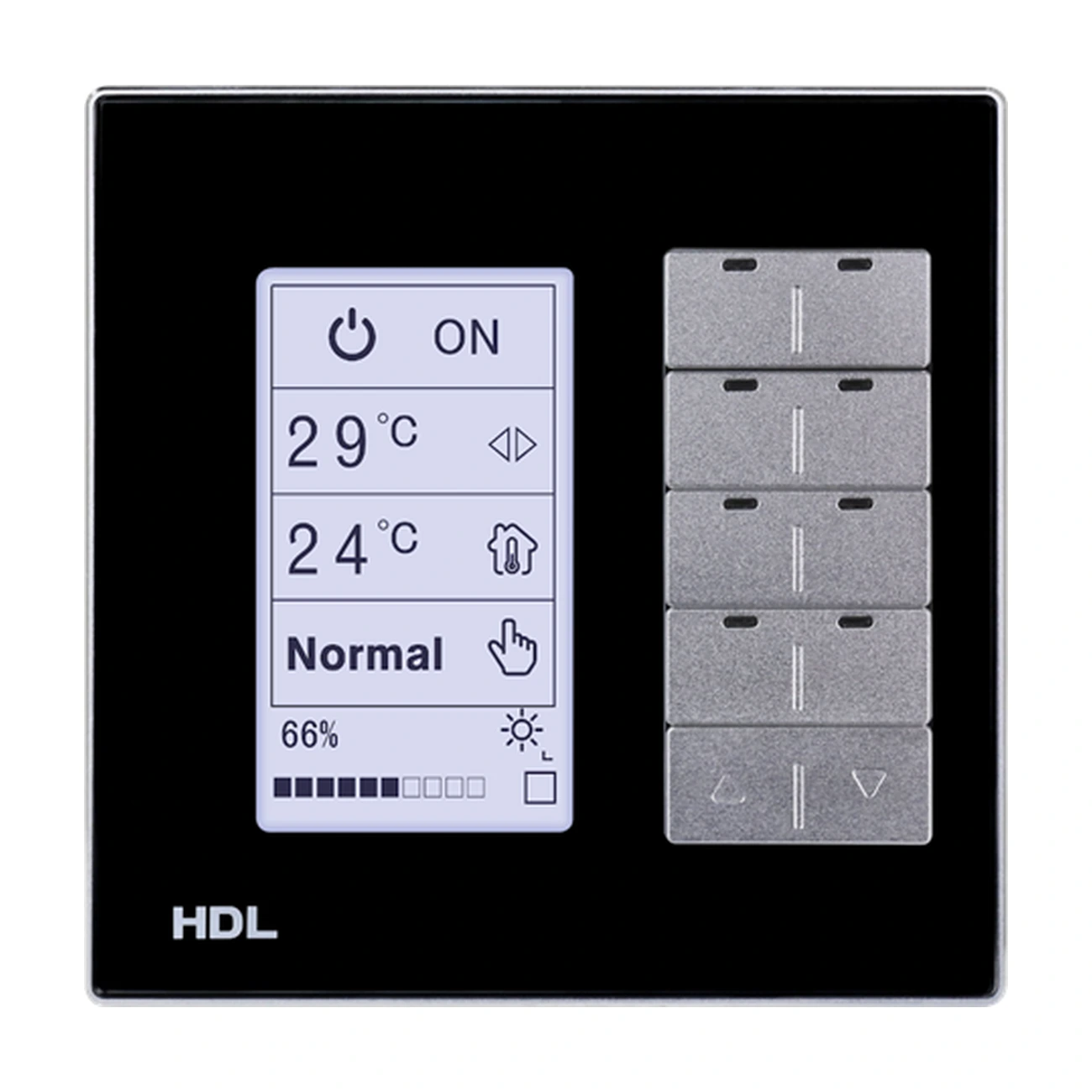

پنل هوشمند ۸ کلید HDL مدل MPL8.48-A از سری DLP، یک کلید دیواری چندمنظوره مجهز به نمایشگر LCD برای سیستم هوشمند HDL Buspro است. این مدل دارای ۸ کلید کنترلی است که سمت چپ و راست هر کلید به‌صورت مستقل قابل برنامه‌ریزی بوده و دو کلید نیز برای جابه‌جایی میان صفحات پنل در نظر گرفته شده‌اند.

نمایشگر LCD و کلیدهای قابل برنامه‌ریزی

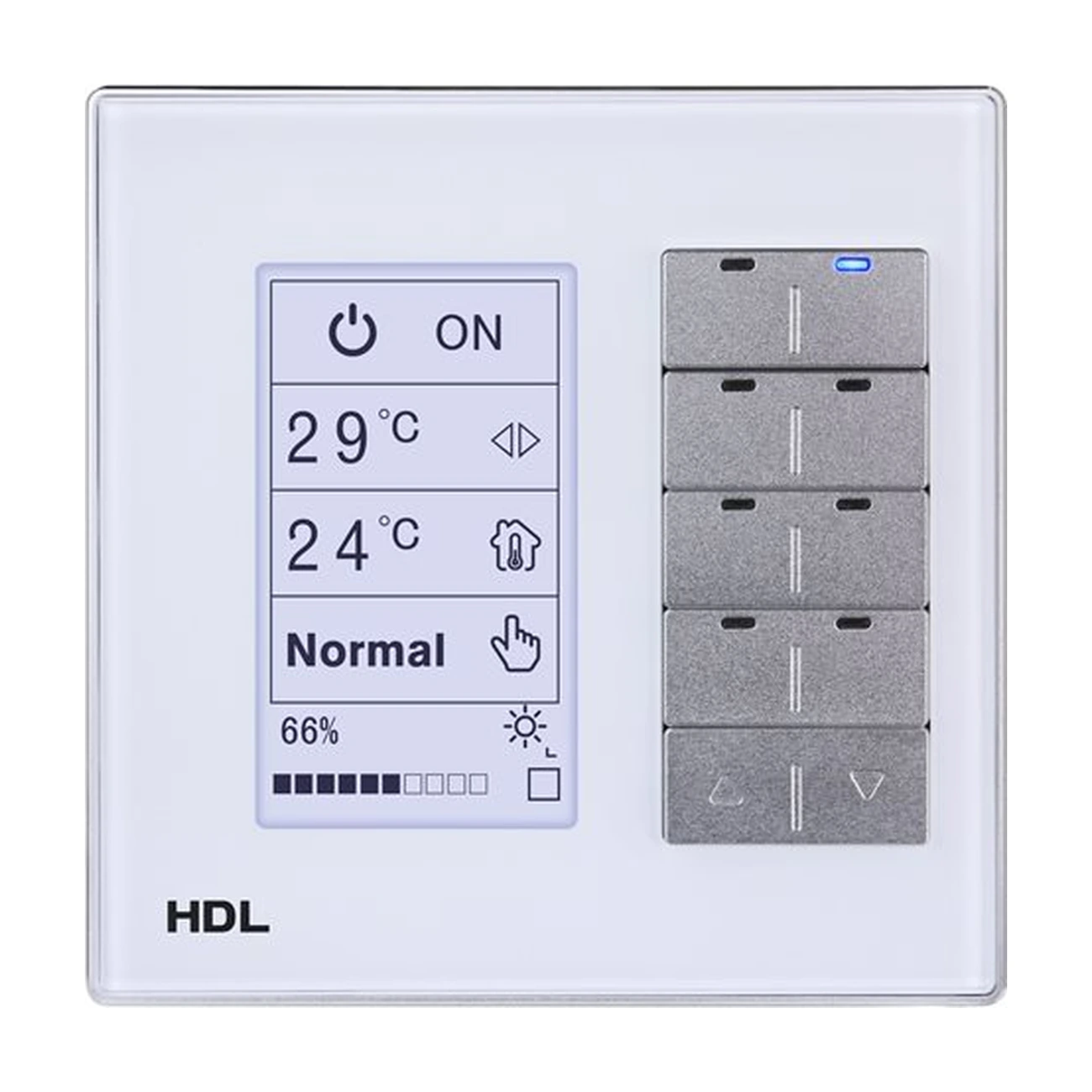

نمایشگر LCD این پنل دارای رزولوشن 160×80 پیکسل است و امکان نمایش آیکون اختصاصی برای کلیدها را فراهم می‌کند. آیکون‌ها متناسب با عملکرد موردنظر کاربر قابل شخصی‌سازی هستند تا تشخیص و استفاده از فرمان‌های مختلف ساده‌تر شود.

نور پس‌زمینه LCD و نشانگرهای LED کلیدها نیز قابل تنظیم هستند و نشانگر هر کلید می‌تواند وضعیت تجهیز تحت کنترل را نمایش دهد.

کنترل روشنایی، پرده و سناریو

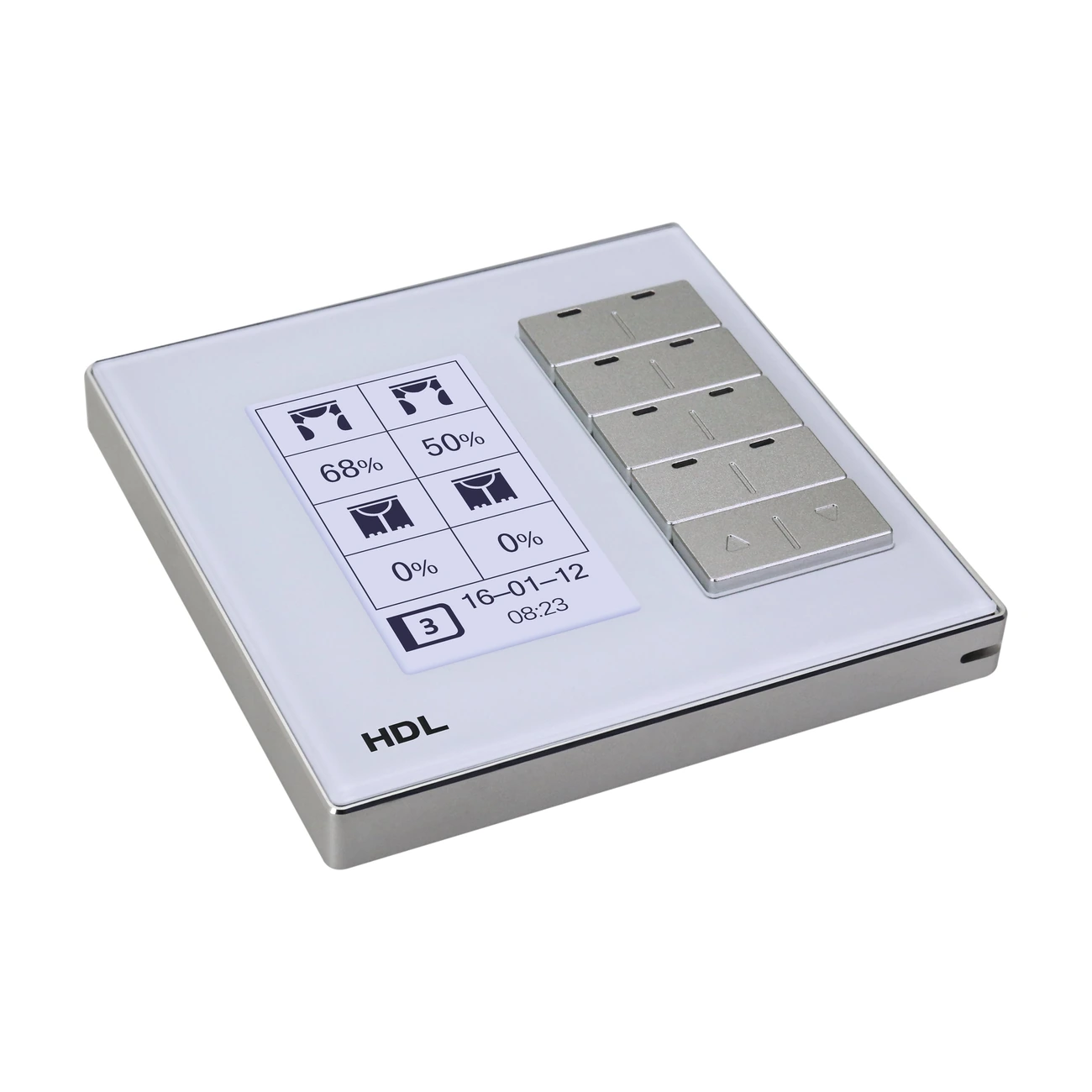

MPL8.48-A حالت‌های متنوعی برای برنامه‌ریزی کلیدها ارائه می‌دهد؛ از جمله Single On/Off، Combination، Double Click، Momentary، Clock و Short/Long Press. این قابلیت‌ها امکان تعریف عملکردهای مختلف متناسب با نیاز پروژه را فراهم می‌کنند.

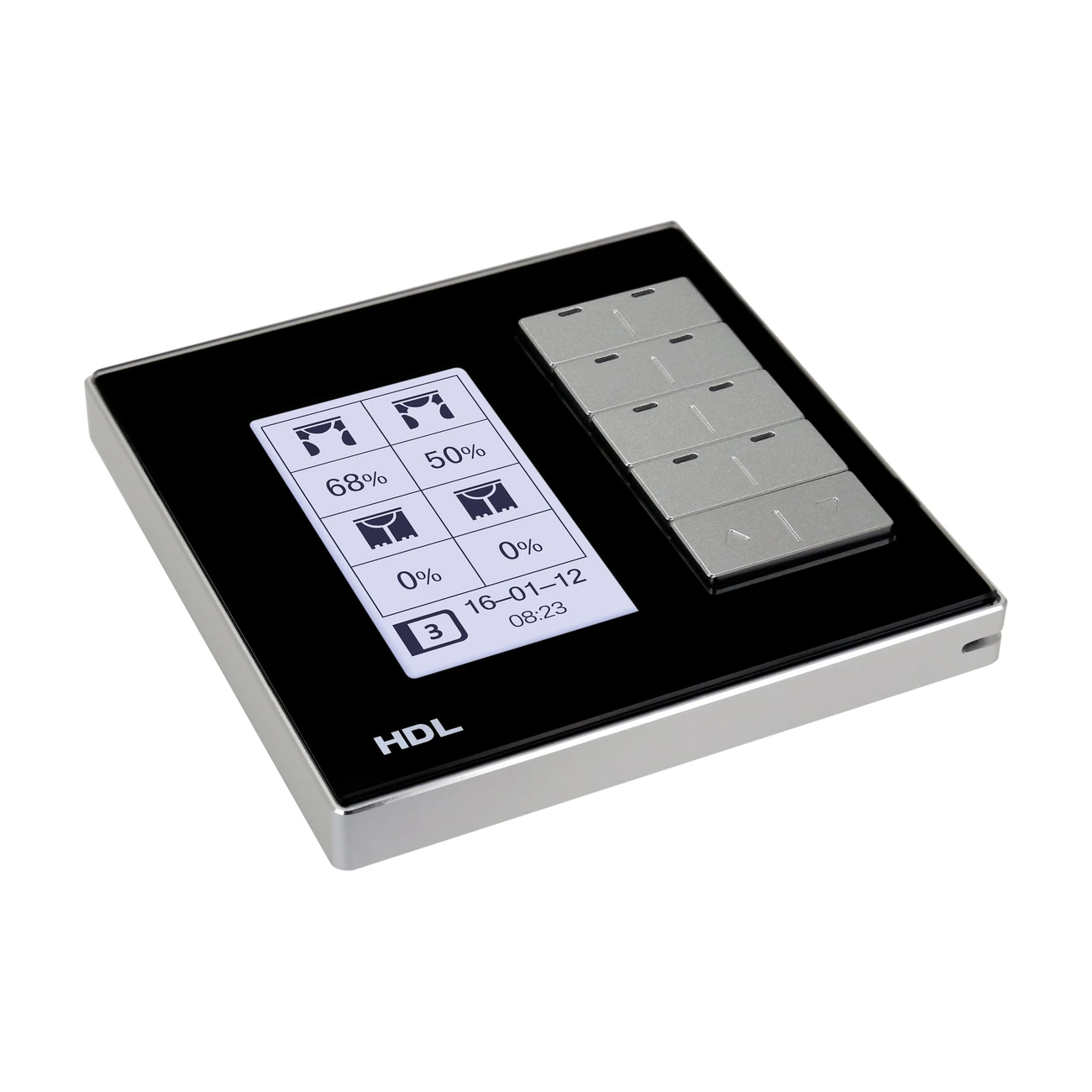

از طریق کلیدها می‌توان فرمان‌هایی مانند Scene، Sequence، کنترل یک کانال، Broadcast، کنترل پرده، موسیقی، آلارم و فرمان‌های عمومی را تعریف کرد.

کنترل تهویه، گرمایش از کف و موسیقی

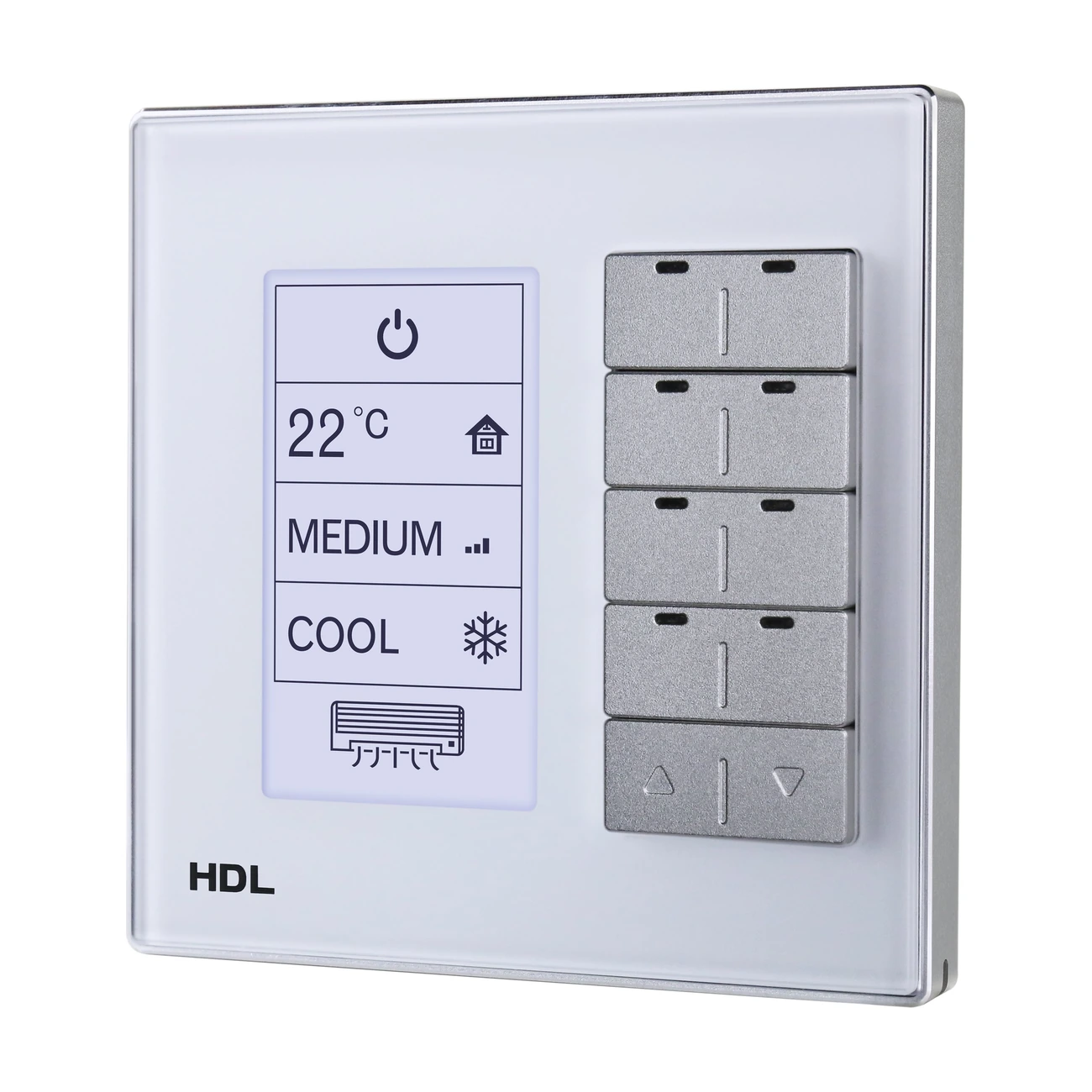

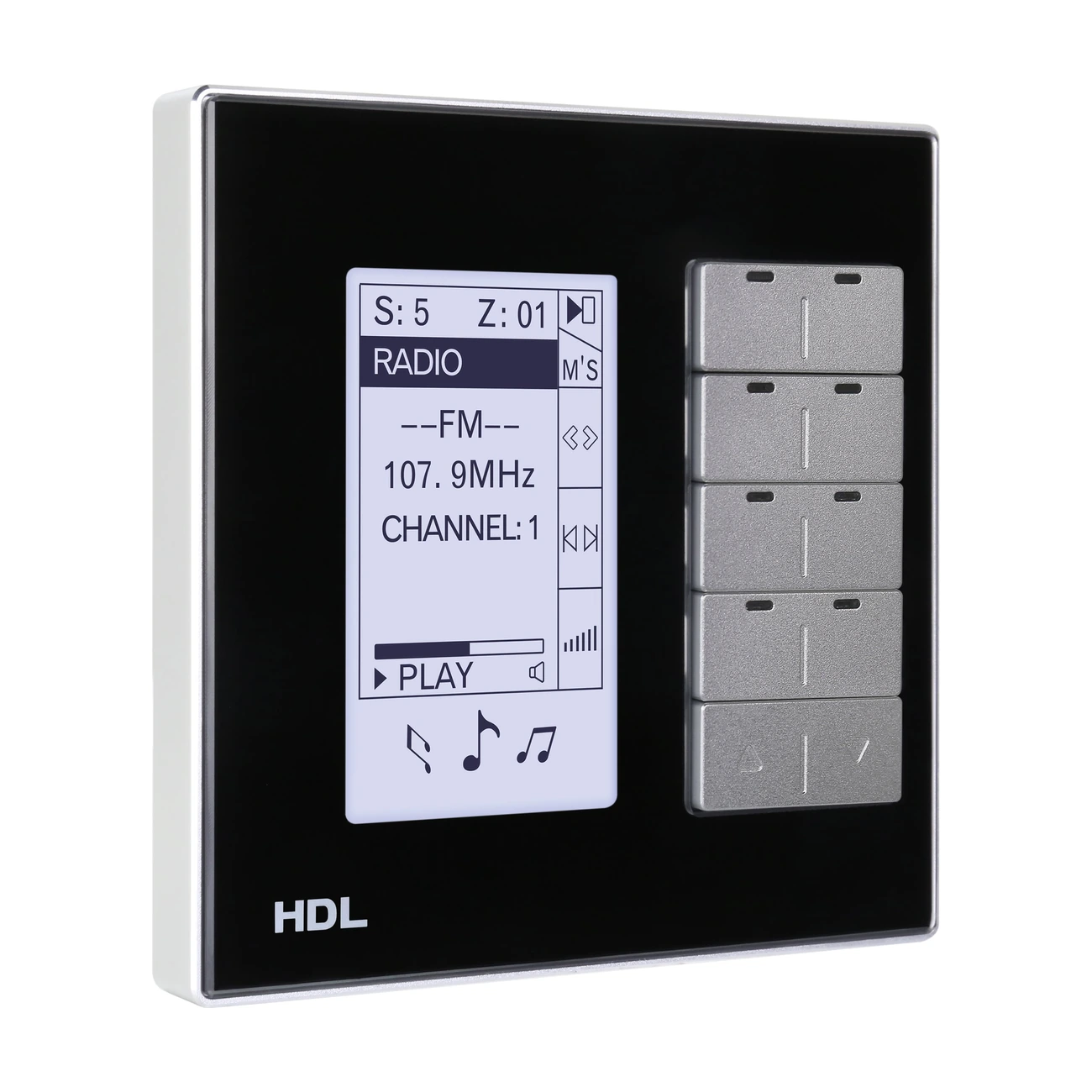

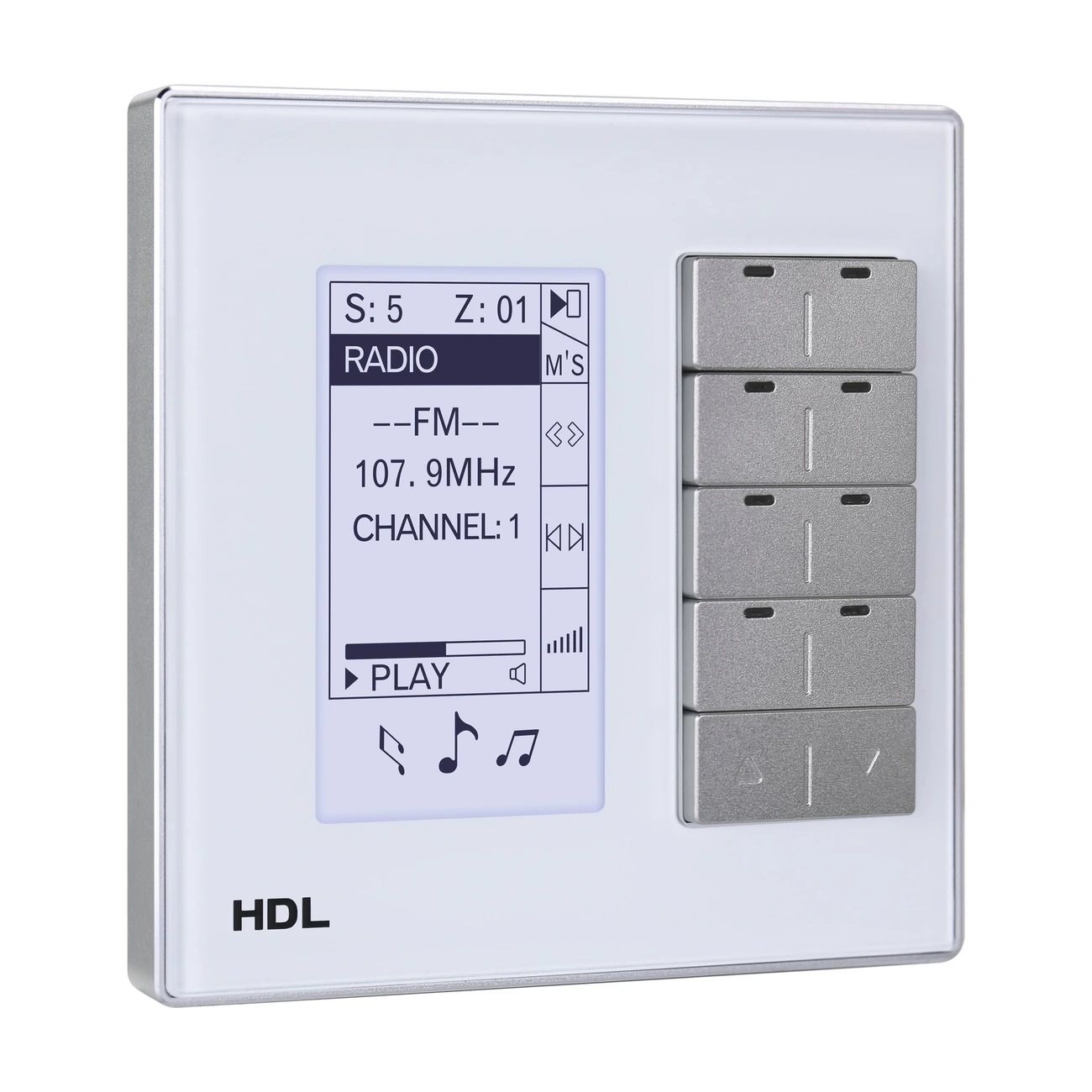

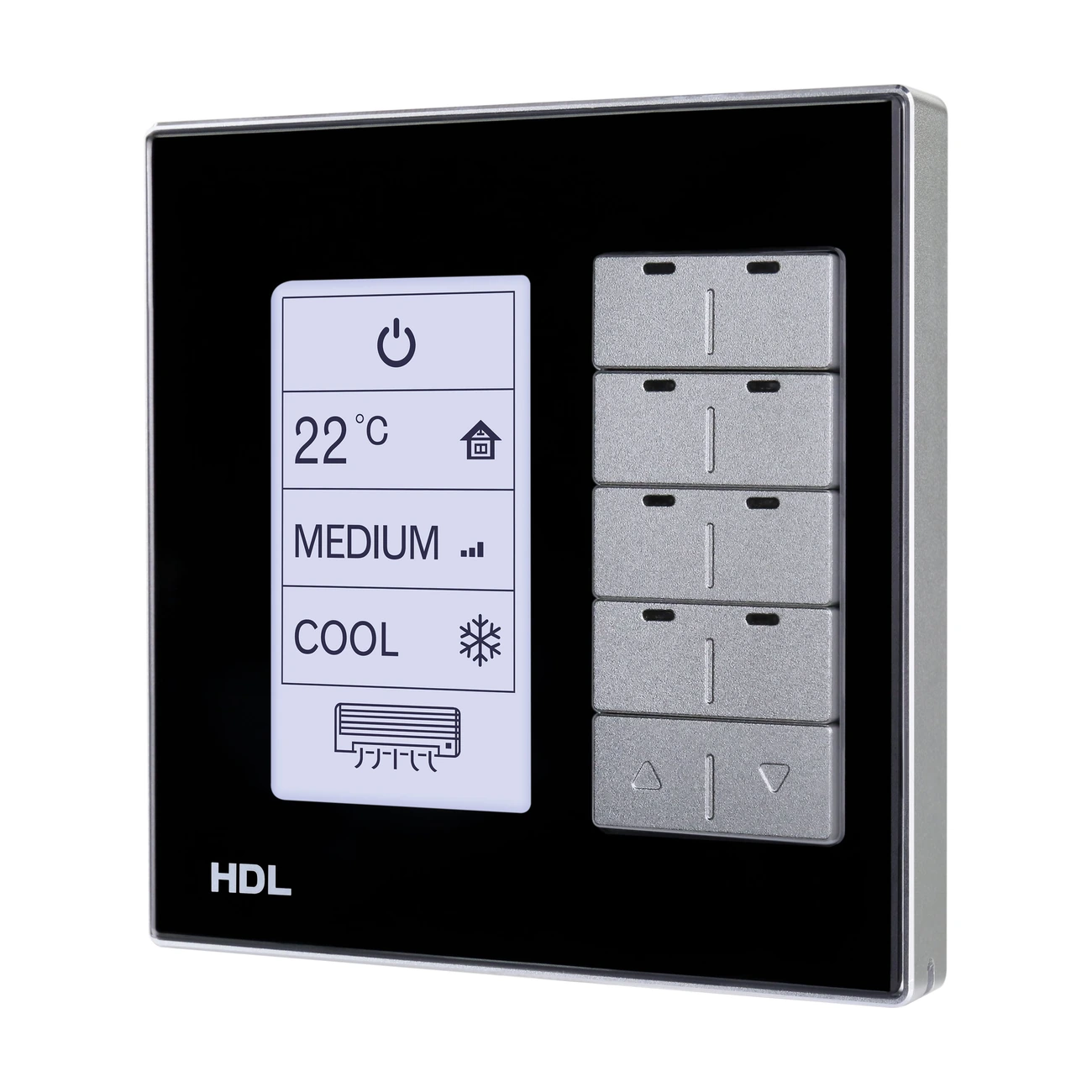

این پنل دارای صفحات اختصاصی برای HVAC، گرمایش از کف و سیستم موسیقی است. در بخش تهویه مطبوع، قابلیت‌هایی مانند روشن و خاموش کردن، انتخاب سرمایش یا گرمایش، تنظیم خودکار دما، تنظیم سرعت فن، تغییر حالت عملکرد و تنظیم دمای سیستم پیش‌بینی شده است.

برای گرمایش از کف نیز تنظیم دما و حالت عملکرد از طریق پنل امکان‌پذیر است.

ترکیب و شخصی‌سازی کلیدها

این مدل از Button Combination، Double Button Combination و Mutual Exclusion پشتیبانی می‌کند. بنابراین در زمان برنامه‌ریزی سیستم می‌توان عملکرد کلیدها را متناسب با سناریوی کنترلی پروژه تنظیم کرد.

امکان تعریف آیکون اختصاصی برای کلیدها نیز وجود دارد و پنل از به‌روزرسانی آنلاین از طریق HDL Buspro پشتیبانی می‌کند.

ارتباط HDL Buspro

ارتباط پنل با سیستم هوشمند از طریق HDL Buspro انجام می‌شود. ولتاژ تغذیه Bus برابر 12 تا 30 ولت DC بوده و مصرف پنل در ولتاژ 24 ولت DC برابر 30 میلی‌آمپر اعلام شده است.

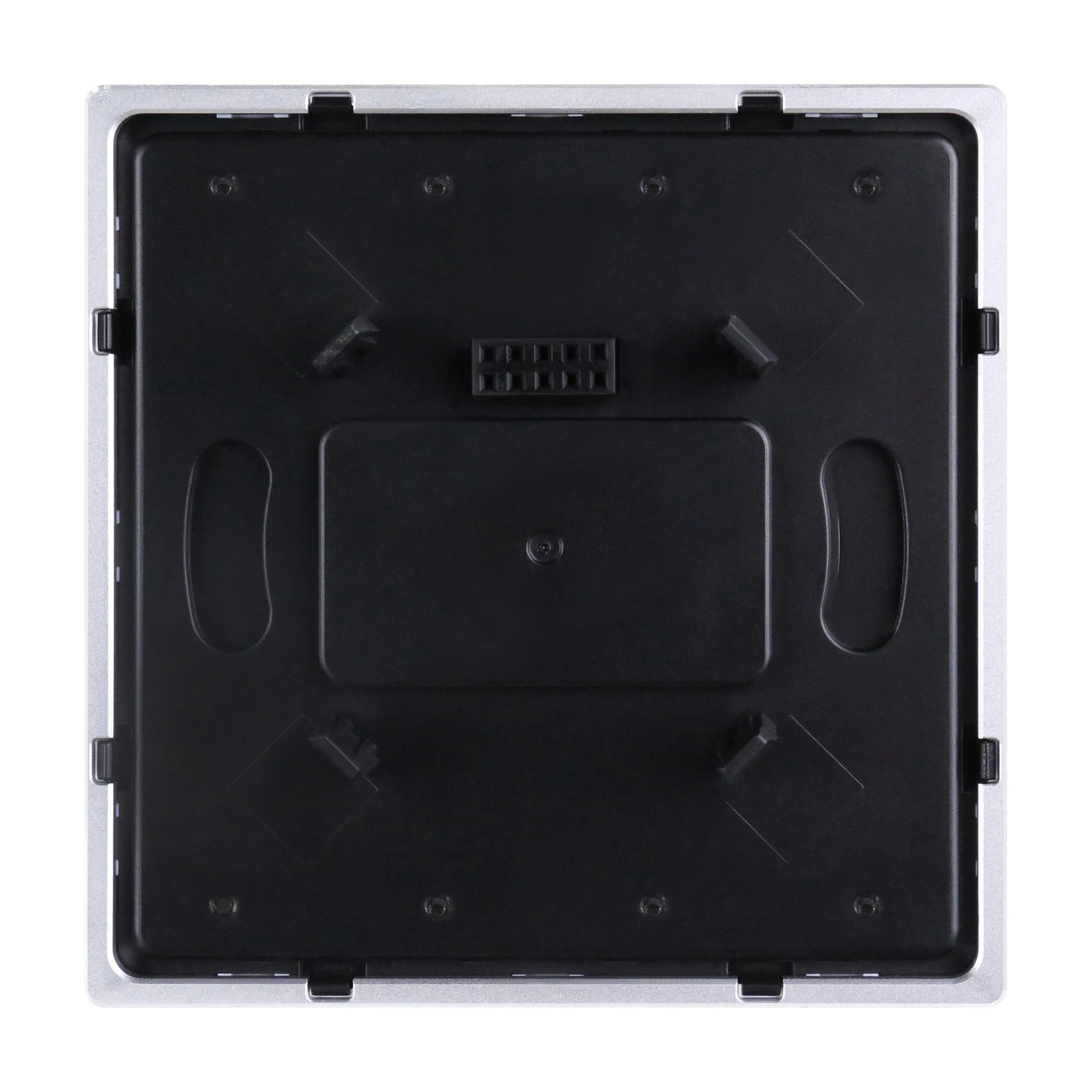

این پنل باید همراه با HDL-MPLPI.48-A نصب شود و اتصال Buspro به‌صورت سری (Hand-in-Hand) انجام می‌شود.

طراحی مناسب قوطی استاندارد EU

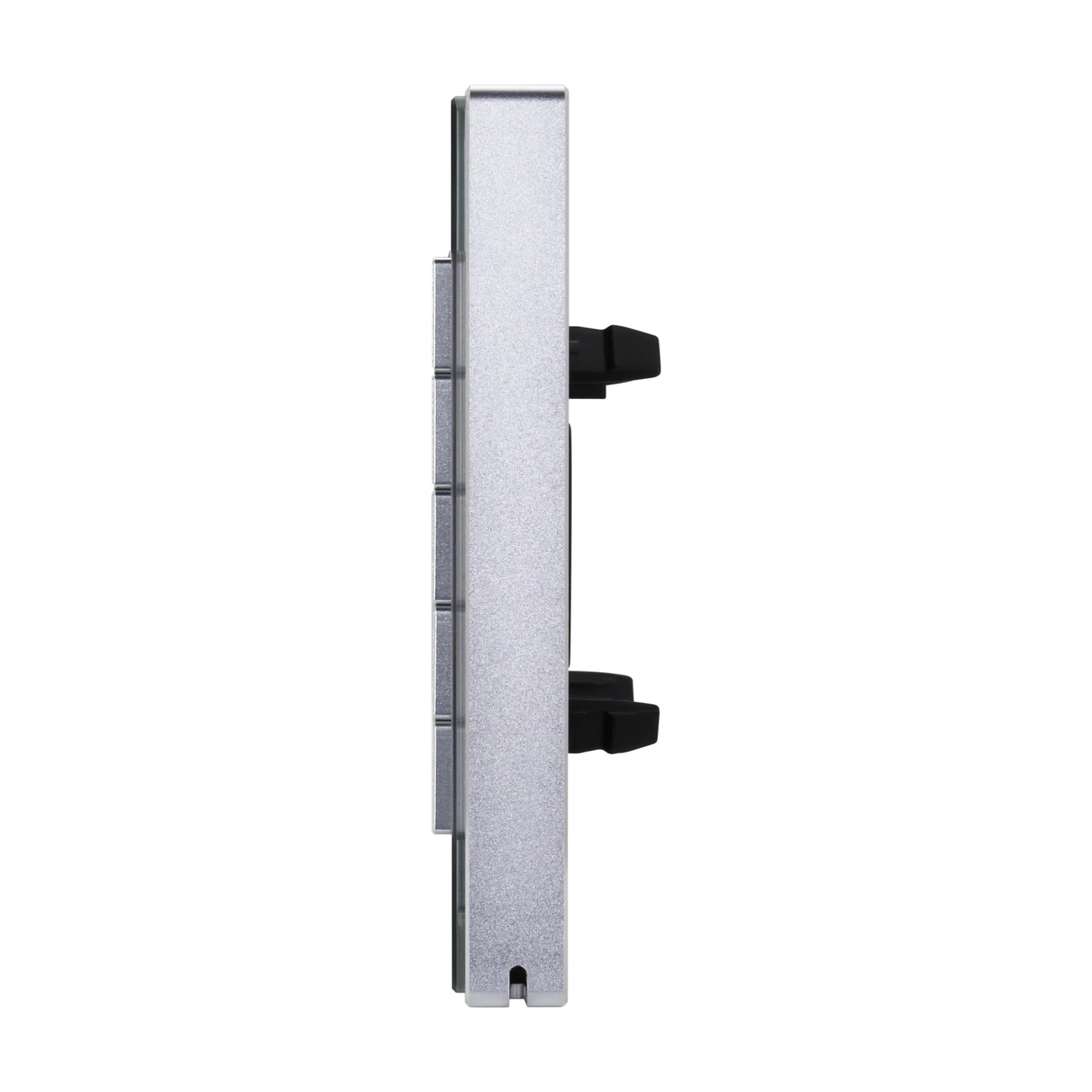

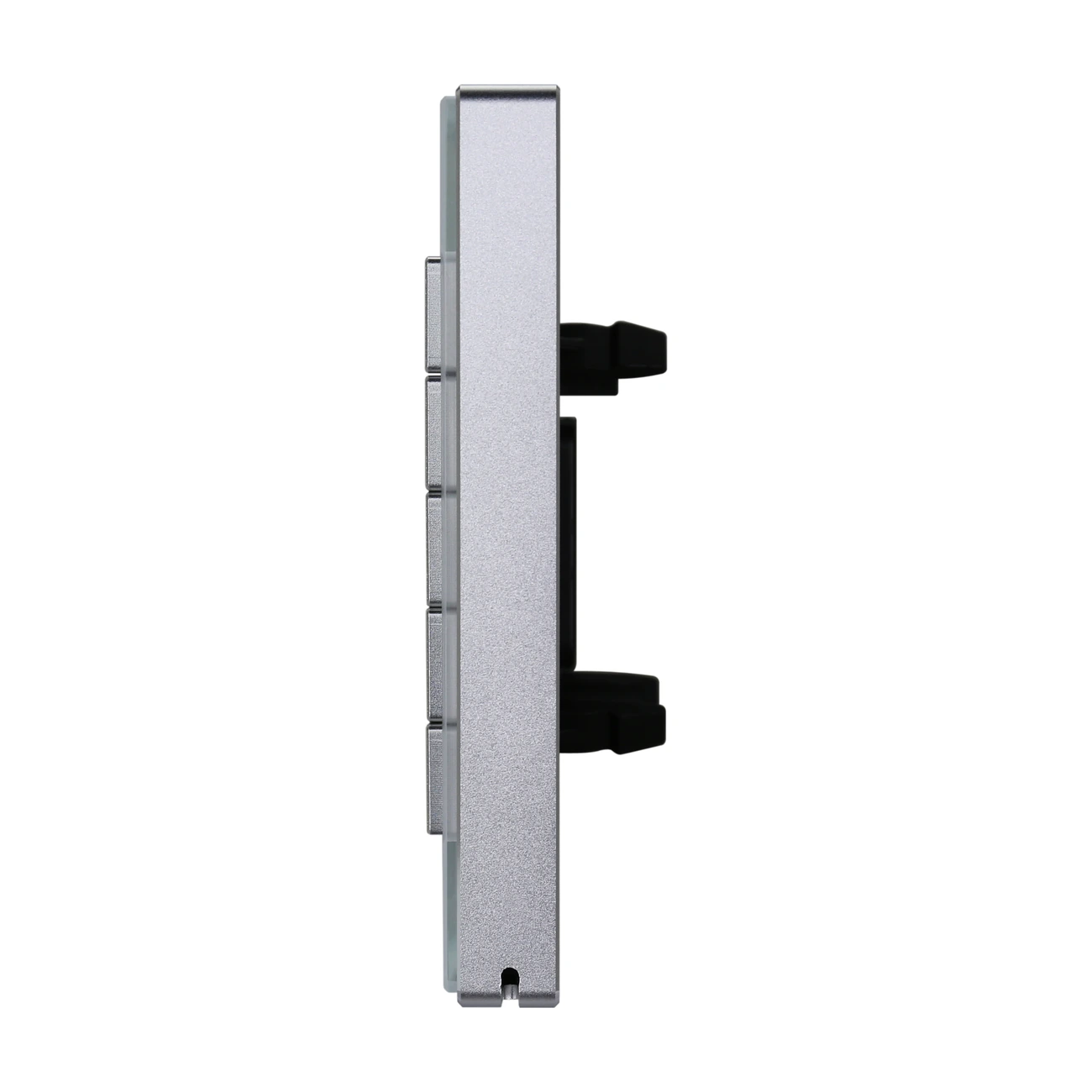

HDL MPL8.48-A برای نصب در قوطی دیواری 86×86 میلی‌متری EU طراحی شده است. ابعاد خود پنل 86×86×10.5 میلی‌متر و وزن خالص آن 108.5 گرم است.

بدنه از ترکیب شیشه، آلومینیوم، ABS و PC ساخته شده و درجه حفاظت آن IP20 است. دیتاشیت همچنین استانداردهای CE و RoHS را برای این محصول ذکر می‌کند.

کاربرد پنل HDL MPL8.48-A

این محصول برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro مناسب است که در آن‌ها کنترل چندین عملکرد ساختمان از یک پنل دیواری موردنیاز باشد. کنترل روشنایی، پرده، سناریوها، تهویه مطبوع، گرمایش از کف و موسیقی را می‌توان متناسب با طراحی پروژه روی کلیدها و صفحات مختلف پنل تعریف کرد.

به دلیل ابعاد 86×86 میلی‌متر و طراحی مخصوص EU Wall Box، این مدل برای پروژه‌هایی که از قوطی دیواری استاندارد EU استفاده می‌کنند گزینه مناسبی است. نصب آن باید همراه با رابط تغذیه MPLPI.48-A انجام شود.
