رله Sentido مدل 12 کانال 16 آمپر

رله ۱۲ کانال ۱۶ آمپر Sentido یک ماژول رله هوشمند تابلویی برای کنترل روشنایی، پرده برقی و اجرای سناریوهای هوشمندسازی ساختمان است. این محصول با ۱۲ کانال خروجی و ظرفیت نامی ۱۶ آمپر برای هر کانال، امکان مدیریت مدارهای روشنایی را فراهم می‌کند و در حالت انتخابی دیگر می‌تواند برای کنترل ۶ کانال پرده برقی مورد استفاده قرار گیرد.

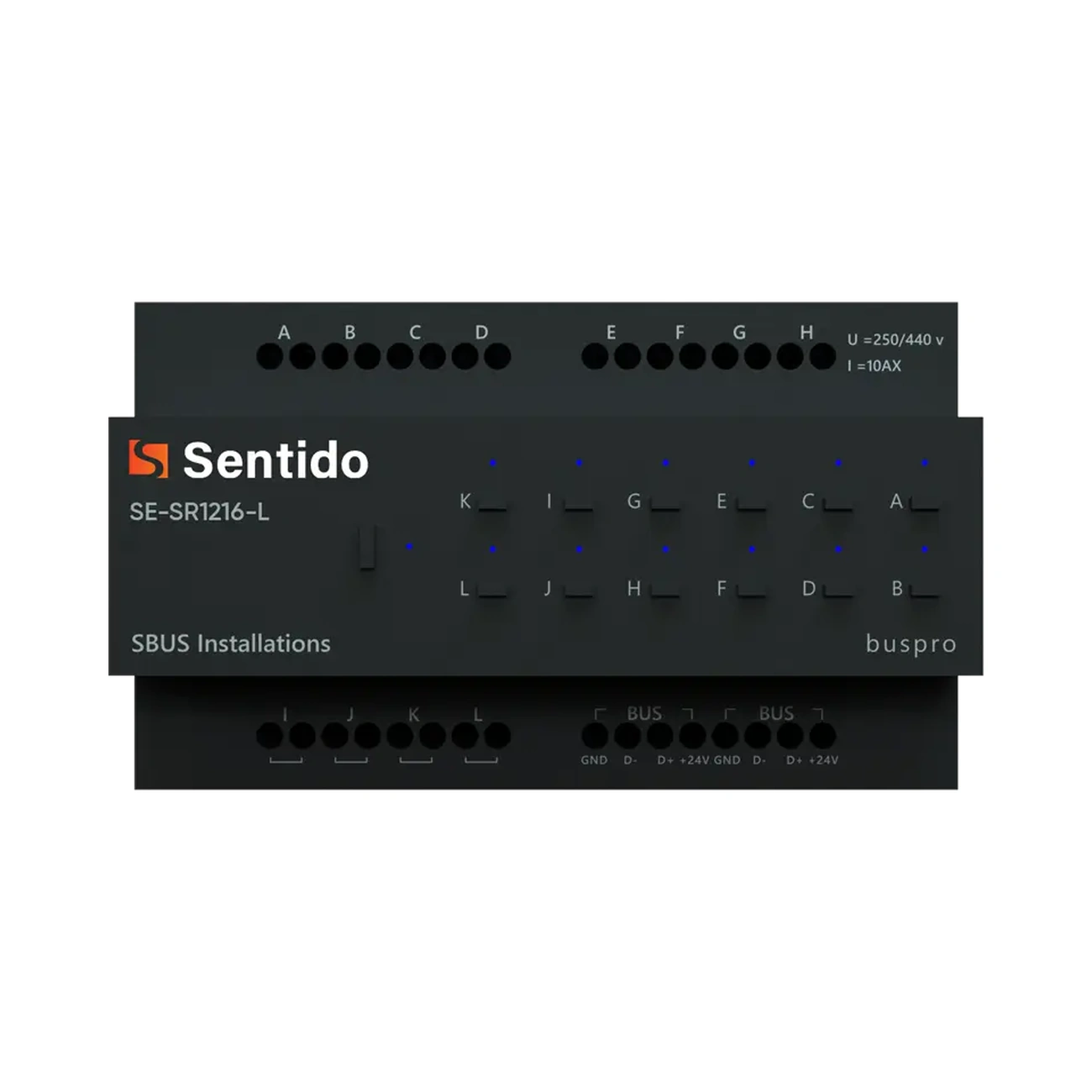

رله Sentido مدل 12 کانال 16 آمپر با کد فنی SE-SR1216-L به رله‌های لچینگ مغناطیسی (Magnetic Latching Relay) مجهز است و از کنترل سناریو (Scene Controller) و کنترل توالی فرمان‌ها (Sequence Controller) پشتیبانی می‌کند. طراحی آن برای نصب روی ریل DIN، امکان جانمایی در تابلو برق هوشمند را فراهم کرده است.

این ماژول برای پروژه‌های هوشمندسازی ویلا، آپارتمان، ساختمان اداری و مجموعه‌های تجاری که به کنترل متمرکز روشنایی یا پرده‌های برقی نیاز دارند، قابل استفاده است؛ مشروط بر اینکه مشخصات الکتریکی بارها و تجهیزات کنترلی با ماژول سازگار باشند.

رله ۱۲ کانال ۱۶ آمپر چیست؟

رله ۱۲ کانال ۱۶ آمپر یک عملگر سوئیچینگ یا Switch Actuator است که برای اجرای فرمان‌های کنترلی روی مدارهای الکتریکی در سیستم هوشمندسازی طراحی شده است.

در یک ساختمان هوشمند، کاربر ممکن است فرمان روشنایی را از طریق کلید هوشمند، تاچ پنل یا کنترلر مرکزی صادر کند. ماژول رله، در صورت دریافت فرمان سازگار، وضعیت خروجی مربوط را تغییر می‌دهد.

به این ترتیب، بخش فرمان سیستم هوشمند از بخش سوئیچینگ بار جدا می‌شود.

برای مثال، در یک ویلای هوشمند می‌توان مدارهای روشنایی سالن پذیرایی، آشپزخانه، اتاق‌ها و راهرو را در تابلو برق به ماژول‌های کنترلی متصل کرد.

رله ۱۲ کانال ۱۶ آمپر Sentido با برخورداری از ۱۲ کانال، امکان کنترل چند مدار را در یک تجهیز فراهم می‌کند.

کنترل ۱۲ کانال روشنایی

یکی از ویژگی‌های اصلی این رله، امکان انتخاب حالت کنترل ۱۲ کانال روشنایی است.

در این حالت، ماژول برای سوئیچینگ مدارهای روشنایی سازگار در نظر گرفته شده است.

برای مثال، می‌توان در یک پروژه مسکونی، مدارهای روشنایی بخش‌های مختلف را به کانال‌های ماژول اختصاص داد.

استفاده از چند کانال مستقل، امکان تعریف فرمان‌های جداگانه برای روشنایی فضاهای مختلف را فراهم می‌کند.

همچنین می‌توان در صورت پشتیبانی تجهیزات کنترلی، چند مدار را در قالب یک سناریوی مشترک مدیریت کرد.

البته تعداد ۱۲ کانال به ظرفیت خروجی‌های دستگاه اشاره دارد و نباید آن را معادل ۱۲ فضای ساختمانی یا ۱۲ چراغ در نظر گرفت؛ زیرا هر کانال ممکن است مطابق طراحی برق، یک مدار شامل چند چراغ سازگار را کنترل کند.

ظرفیت نامی ۱۶ آمپر برای هر کانال

رله ۱۲ کانال ۱۶ آمپر Sentido دارای ظرفیت نامی ۱۶ آمپر برای هر کانال است.

این مشخصه یکی از مهم‌ترین معیارهای انتخاب ماژول برای تابلو برق هوشمند محسوب می‌شود.

برای مثال، هنگام طراحی سیستم روشنایی، جریان مصرفی مدار باید با ظرفیت مجاز خروجی موردنظر مقایسه شود.

بااین‌حال، جریان ۱۶ آمپر نباید بدون بررسی نوع بار به‌عنوان ظرفیت مجاز برای تمام مصرف‌کننده‌ها تفسیر شود.

بارهای مقاومتی، موتورهای الکتریکی و منابع تغذیه LED ممکن است از نظر جریان راه‌اندازی و شرایط سوئیچینگ تفاوت داشته باشند.

بنابراین ظرفیت قابل استفاده برای هر بار باید مطابق مشخصات کنتاکت‌ها و دستورالعمل سازنده تعیین شود.

همچنین ۱۲ کانال ۱۶ آمپر به معنای مجازبودن عبور هم‌زمان مجموع ۱۹۲ آمپر از ماژول نیست؛ محدودیت تغذیه، ترمینال‌ها، دفع حرارت و شرایط نصب باید جداگانه بررسی شوند.

امکان کنترل ۶ کانال پرده برقی

یکی از قابلیت‌های مهم رله ۱۲ کانال ۱۶ آمپر، امکان انتخاب حالت کنترل ۶ کانال پرده برقی است.

این ویژگی برای پروژه‌هایی کاربرد دارد که پرده‌ها به موتورهای الکتریکی سازگار مجهز هستند.

برای مثال، در یک ویلا می‌توان کنترل پرده‌های بخش‌هایی مانند سالن پذیرایی، اتاق خواب اصلی و اتاق مهمان را در طراحی سیستم در نظر گرفت.

در حالت کنترل پرده، ماژول مطابق پیکربندی سازگار برای فرمان‌های حرکتی موردنیاز استفاده می‌شود.

نکته مهم: در مشخصات دستگاه، عبارت «۱۲ کانال روشنایی یا ۶ کانال پرده» آمده است. بنابراین این دو، حالت‌های قابل انتخاب هستند و نباید بدون بررسی شیوه برنامه‌ریزی، آن‌ها را دو ظرفیت مستقل و هم‌زمان معرفی کرد.

تفاوت حالت روشنایی و حالت پرده

رله ۱۲ کانال ۱۶ آمپر Sentido برای دو کاربرد اصلی معرفی شده است: کنترل روشنایی و کنترل پرده.

در حالت روشنایی، خروجی‌ها برای قطع و وصل مدارهای روشنایی سازگار مورد استفاده قرار می‌گیرند.

در حالت پرده، عملکرد خروجی‌ها برای کنترل موتورهای پرده سازگار تنظیم می‌شود.

ازآنجاکه موتورهای پرده معمولاً به فرمان‌های حرکتی مجزا نیاز دارند، شیوه استفاده از کانال‌ها در این حالت با روشنایی متفاوت است.

بااین‌حال، نحوه تخصیص خروجی‌ها، حفاظت در برابر صدور فرمان‌های متضاد و نوع موتورهای قابل پشتیبانی باید از راهنمای نصب و برنامه‌ریزی تأیید شود.

رله لچینگ مغناطیسی

یکی از ویژگی‌های فنی مهم رله ۱۲ کانال ۱۶ آمپر، استفاده از رله لچینگ مغناطیسی است.

رله لچینگ به‌گونه‌ای طراحی می‌شود که پس از تغییر وضعیت، برای حفظ همان وضعیت لزوماً به تحریک مداوم بوبین نیاز نداشته باشد.

این ساختار یکی از تفاوت‌های رله‌های لچینگ با رله‌های الکترومکانیکی معمولی است که برای حفظ وضعیت تحریک‌شده به برق مداوم بوبین نیاز دارند.

استفاده از این فناوری می‌تواند در طراحی تجهیزات کنترلی به کاهش انرژی موردنیاز برای نگهداری وضعیت کنتاکت کمک کند.

البته میزان مصرف برق خود دستگاه، رفتار خروجی‌ها هنگام قطع و وصل تغذیه و وضعیت اولیه پس از راه‌اندازی در مشخصات فعلی تعیین نشده‌اند.

نقش رله لچینگ در ساختمان هوشمند

در تابلوهای هوشمند، ماژول‌های رله ممکن است به‌صورت مداوم در مدار قرار داشته باشند.

فناوری لچینگ مغناطیسی می‌تواند برای چنین تجهیزاتی کاربرد داشته باشد؛ زیرا تغییر وضعیت کنتاکت و حفظ وضعیت آن با ساختار رله معمولی متفاوت است.

برای مثال، در مدار روشنایی که در طول روز چند بار روشن و خاموش می‌شود، رله هنگام دریافت فرمان، وضعیت خروجی را تغییر می‌دهد.

اما دوام مکانیکی، عمر الکتریکی و تعداد سیکل مجاز سوئیچینگ محصول باید براساس داده‌های سازنده بررسی شوند.

پشتیبانی از کنترل سناریو

رله ۱۲ کانال ۱۶ آمپر Sentido از قابلیت Scene Controller پشتیبانی می‌کند.

سناریو به مجموعه‌ای از فرمان‌ها گفته می‌شود که برای ایجاد یک وضعیت مشخص در ساختمان تعریف می‌شوند.

برای مثال، در یک سناریوی «خروج از خانه» می‌توان فرمان خاموش‌شدن مدارهای روشنایی انتخاب‌شده را در نظر گرفت.

در یک سناریوی «مهمانی» نیز ممکن است لازم باشد چند مدار روشنایی مطابق برنامه‌ریزی فعال شوند.

وجود قابلیت کنترل سناریو در این ماژول امکان استفاده از آن را در چنین ساختارهایی فراهم می‌کند.

تعداد سناریوهای قابل ذخیره، نحوه فراخوانی آن‌ها و امکانات دقیق برنامه‌ریزی باید با راهنمای فنی ماژول بررسی شوند.

اجرای سناریوهای روشنایی

در ساختمان‌هایی که چند مدار روشنایی وجود دارد، استفاده از سناریو می‌تواند کنترل آن‌ها را ساده‌تر کند.

برای مثال، کاربر ممکن است بخواهد با اجرای یک فرمان، روشنایی سالن و آشپزخانه را خاموش کند.

در یک سیستم هوشمند سازگار، می‌توان این عملکرد را در قالب سناریوی مشخص تعریف کرد.

رله Sentido مدل 12 کانال 16 آمپر با پشتیبانی از Scene Controller برای چنین کاربردی قابل بررسی است.

البته اجرای سناریو به برنامه‌ریزی صحیح مدارها و سایر اجزای سیستم وابسته خواهد بود.

قابلیت کنترل توالی فرمان‌ها

یکی دیگر از ویژگی‌های رله ۱۲ کانال ۱۶ آمپر، پشتیبانی از Sequence Controller یا کنترل توالی است.

کنترل توالی در سیستم‌های اتوماسیون برای اجرای مجموعه‌ای از عملکردها طبق ترتیب تعریف‌شده کاربرد دارد.

برای مثال، در یک پروژه هوشمندسازی ممکن است لازم باشد چند خروجی مطابق ترتیب مشخصی فعال یا غیرفعال شوند.

این عملکرد می‌تواند در سناریوهای کنترلی خاص مورد استفاده قرار گیرد.

بااین‌حال، تعداد مراحل توالی، امکان تنظیم تأخیر زمانی و جزئیات محدودیت‌های نرم‌افزاری در فایل محصول مشخص نشده است.

بنابراین نباید بدون تأیید، قابلیت زمان‌بندی دلخواه با دقت مشخص یا تعداد نامحدود مراحل را به این دستگاه نسبت داد.

تفاوت سناریو و توالی

سناریو و توالی دو مفهوم مرتبط اما متفاوت در هوشمندسازی ساختمان هستند.

سناریو معمولاً برای ایجاد وضعیت مشخصی از تجهیزات استفاده می‌شود.

در مقابل، توالی بر ترتیب اجرای فرمان‌ها تمرکز دارد.

برای مثال، سناریو می‌تواند شامل تعیین وضعیت چند مدار روشنایی باشد، درحالی‌که در یک توالی، اجرای مراحل مختلف به ترتیب اهمیت پیدا می‌کند.

رله ۱۲ کانال ۱۶ آمپر Sentido از هر دو قابلیت پشتیبانی می‌کند و می‌توان آن‌ها را متناسب با امکانات واقعی برنامه‌ریزی دستگاه در طراحی پروژه در نظر گرفت.

نصب روی ریل DIN

رله ۱۲ کانال ۱۶ آمپر برای نصب روی ریل DIN طراحی شده است.

ریل DIN یکی از روش‌های رایج نصب تجهیزات در تابلوهای برق و تابلوهای کنترل صنعتی و ساختمانی است.

این نوع نصب امکان سازمان‌دهی تجهیزات مختلف را در تابلو فراهم می‌کند.

برای مثال، در تابلو هوشمند ساختمان می‌توان ماژول رله را در کنار سایر تجهیزات کنترلی سازگار جانمایی کرد.

طول اشغال‌شده روی ریل، فاصله‌های تهویه و ابعاد دقیق بدنه باید از نقشه فنی بررسی شوند.

کاربرد در تابلو برق هوشمند

رله ۱۲ کانال ۱۶ آمپر یکی از تجهیزات قابل استفاده در تابلو برق هوشمند ساختمان است.

در چنین تابلوهایی، مدارهای روشنایی یا تجهیزات کنترلی براساس نقشه اجرا و به ماژول‌های مربوط متصل می‌شوند.

برای مثال، در پروژه‌ای با چندین مدار روشنایی، می‌توان از ماژول رله برای متمرکزکردن بخش سوئیچینگ استفاده کرد.

نصب تابلویی این محصول به تکنسین اجازه می‌دهد دسترسی مناسب‌تری به ترمینال‌ها و اتصالات برای نصب و سرویس داشته باشد.

البته ساختار دقیق سیم‌کشی باید مطابق نقشه سازنده و استانداردهای ایمنی برق اجرا شود.

کنترل روشنایی در ویلاهای هوشمند

در ویلاهای هوشمند، مدارهای روشنایی ممکن است در فضاهای مختلف ساختمان و محوطه توزیع شده باشند.

رله ۱۲ کانال ۱۶ آمپر Sentido می‌تواند برای کنترل مدارهای سازگار از طریق تابلو هوشمند مورد استفاده قرار گیرد.

برای مثال، می‌توان مدارهای روشنایی سالن، آشپزخانه، راهرو و برخی فضاهای دیگر را در طراحی سیستم به کانال‌های جداگانه اختصاص داد.

البته نوع بار، جریان مصرفی و طول مسیر کابل‌کشی باید توسط طراح برق بررسی شوند.

مناسب برای آپارتمان‌های هوشمند

رله ۱۲ کانال ۱۶ آمپر در آپارتمان‌هایی که روشنایی از طریق سیستم اتوماسیون مدیریت می‌شود، استفاده از ماژول‌های رله چندکاناله می‌تواند به سامان‌دهی مدارها کمک کند.

برای مثال، در یک واحد مسکونی می‌توان مدارهای روشنایی بخش‌های مختلف را در تابلو برق به تجهیزات کنترل هوشمند متصل کرد.

رله Sentido مدل 12 کانال 16 آمپر برای چنین پروژه‌هایی قابل بررسی است.

انتخاب ظرفیت و تعداد ماژول‌ها باید براساس نقشه روشنایی و جریان واقعی بار انجام شود.

کاربرد در ساختمان‌های اداری

ساختمان‌های اداری معمولاً دارای مدارهای روشنایی متعددی در اتاق‌ها، راهروها و فضاهای عمومی هستند.

استفاده از رله چندکاناله در یک سیستم هوشمندسازی سازگار می‌تواند امکان کنترل این مدارها را فراهم کند.

برای مثال، می‌توان روشنایی بعضی بخش‌های دفتر را در قالب سناریوهای کاری یا پایان ساعت اداری مدیریت کرد.

این عملکردها به پیکربندی سیستم و تجهیزات کنترلی وابسته‌اند.

استفاده در ساختمان‌های تجاری

در ساختمان‌های تجاری نیز ممکن است مدیریت گروهی روشنایی یا اجرای سناریوهای کنترلی موردنیاز باشد.

رله ۱۲ کانال ۱۶ آمپر Sentido با قابلیت کنترل چند کانال و پشتیبانی از سناریو، برای بررسی در چنین پروژه‌هایی مناسب است.

برای مثال، می‌توان تعدادی از مدارهای روشنایی فضای فروشگاهی را مطابق برنامه کنترلی تعریف کرد.

پیش از انتخاب باید ماهیت بارهای متصل، جریان راه‌اندازی و محدودیت‌های الکتریکی رله بررسی شوند.

استفاده برای پرده‌های برقی در پروژه‌های ویلایی

در ویلاهای دارای پرده برقی، ممکن است چند موتور پرده در فضاهای مختلف نصب شده باشند.

رله Sentido با قابلیت انتخاب حالت ۶ کانال پرده می‌تواند برای طراحی سیستم کنترل پرده‌های سازگار استفاده شود.

برای مثال، در یک ویلا می‌توان کنترل پرده‌های سالن، اتاق خواب و نشیمن را در نظر گرفت.

مناسب‌بودن خروجی‌ها برای موتورهای پرده خاص و سیم‌کشی صحیح فرمان‌های حرکتی باید پیش از نصب تأیید شود.

ارتباط رله با کلیدهای هوشمند

در بسیاری از سیستم‌های هوشمندسازی، کلید دیواری نقش رابط کاربری را دارد و ماژول رله وظیفه سوئیچینگ بار را انجام می‌دهد.

برای مثال، کاربر با لمس یک کلید هوشمند فرمان روشنایی را صادر می‌کند و ماژول رله سازگار، خروجی مربوط را تغییر می‌دهد.

به این ترتیب، فرمان کاربر از طریق ساختار ارتباطی سیستم به تجهیزات تابلویی منتقل می‌شود.

اما سازگاری این رله با تمام کلیدها و پنل‌های Sentido یا دیگر برندها صرفاً براساس نام برند قابل تضمین نیست.

جایگاه رله در سیستم‌های Buspro

در فایل محصول، عبارت Buspro در بخش برچسب‌ها درج شده است.

این موضوع نشان می‌دهد که محصول در منبع معرفی‌شده در ارتباط با تجهیزات Buspro دسته‌بندی شده است.

بااین‌حال، پروتکل دقیق ارتباطی، مشخصات باس، ولتاژ تغذیه کنترلر و روش آدرس‌دهی باید از دیتاشیت فنی همین مدل بررسی شوند.

برای مثال، پیش از استفاده از این رله در پروژه دارای تجهیزات HDL Buspro، لازم است سازگاری ارتباطی نسخه موردنظر تأیید شود.

تفاوت رله ۱۲ کانال با رله‌های کم‌کانال

ماژول‌های رله براساس تعداد کانال و ظرفیت جریان در مدل‌های متنوعی عرضه می‌شوند.

رله ۱۲ کانال ۱۶ آمپر Sentido امکان کنترل تعداد بیشتری مدار را در یک تجهیز نسبت به یک ماژول کم‌کانال فراهم می‌کند.

برای مثال، در پروژه‌ای با ۱۲ مدار روشنایی سازگار، می‌توان از ظرفیت خروجی‌های این مدل استفاده کرد.

البته انتخاب یک ماژول چندکاناله در برابر چند ماژول کوچک‌تر باید براساس فضای تابلو، شرایط بارگذاری و نیاز پروژه انجام شود.

تفاوت رله معمولی با رله لچینگ

یکی از تفاوت‌های مهم این محصول، استفاده از رله‌های لچینگ مغناطیسی است.

در یک رله الکترومکانیکی معمولی، نگهداری وضعیت تحریک‌شده غالباً نیازمند تغذیه مستمر بوبین است.

اما در رله لچینگ، وضعیت مکانیکی پس از تغییر می‌تواند بدون تحریک مداوم حفظ شود.

این تفاوت در طراحی مدار و مصرف انرژی مرتبط با بخش بوبین اهمیت دارد.

بااین‌حال، رفتار محصول در زمان قطع برق، وضعیت پس از راه‌اندازی و قابلیت بازیابی وضعیت باید مطابق مشخصات همین مدل بررسی شوند.

تفاوت ماژول رله با دیمر

رله و دیمر دو تجهیز با عملکرد متفاوت هستند.

رله معمولاً برای قطع و وصل مدار استفاده می‌شود، اما دیمر برای تنظیم سطح خروجی یا شدت روشنایی در بارهای سازگار طراحی می‌شود.

رله ۱۲ کانال ۱۶ آمپر Sentido در مشخصات ارائه‌شده به‌عنوان Switch Actuator معرفی شده است.

بنابراین نباید آن را بدون وجود مشخصات فنی مربوط، ماژول دیمر معرفی کرد.

برای تنظیم شدت نور باید از تجهیزات دیمر سازگار با نوع بار استفاده شود.

نکات مهم انتخاب ظرفیت رله

برای انتخاب رله ۱۲ کانال ۱۶ آمپر، تعداد کانال و جریان نامی تنها بخشی از معیارهای طراحی هستند.

نوع مصرف‌کننده، ولتاژ کاری، جریان راه‌اندازی و ظرفیت مجاز کنتاکت‌ها نیز اهمیت دارند.

برای مثال، منابع تغذیه LED ممکن است هنگام روشن‌شدن جریان هجومی قابل‌توجهی ایجاد کنند.

از سوی دیگر، موتورهای پرده می‌توانند مشخصات الکتریکی متفاوتی نسبت به روشنایی داشته باشند.

بنابراین لازم است پیش از اتصال مدارها، مشخصات بار با دستورالعمل فنی سازنده مطابقت داده شود.

نصب و سیم‌کشی رله ۱۲ کانال ۱۶ آمپر

نصب این ماژول باید در تابلو برق مناسب و توسط فرد متخصص انجام شود.

پیش از نصب لازم است مواردی مانند فضای کافی روی ریل DIN، مسیر کابل‌ها، حفاظت مدارها، تفکیک سیم‌های قدرت و کنترل و دسترسی به ترمینال‌ها بررسی شوند.

در حالت کنترل پرده نیز باید از سازگاری موتور و شیوه جلوگیری از فرمان‌های متضاد اطمینان حاصل شود.

رعایت ظرفیت واقعی خروجی‌ها و حفاظت مناسب مدارهای متصل برای عملکرد ایمن ضروری است.

مشخصات فنی رله Sentido مدل 12 کانال 16 آمپر

در فایل مرجع، وزن ۵ کیلوگرم و ابعاد ۱۳×۱۵×۲۵ سانتی‌متر درج شده است؛ اما مشخص نیست این مقادیر مربوط به خود ماژول یا بسته‌بندی هستند. به همین دلیل، بهتر است بدون تأیید در ویژگی‌های محصول ووکامرس ثبت نشوند.

کاربردهای رله ۱۲ کانال ۱۶ آمپر

کنترل روشنایی ویلا

در ویلاهای هوشمند می‌توان از رله ۱۲ کانال ۱۶ آمپر برای سوئیچینگ مدارهای روشنایی سازگار در تابلو برق استفاده کرد.

کنترل روشنایی آپارتمان

در آپارتمان‌های مجهز به سیستم هوشمندسازی، رله ۱۲ کانال ۱۶ آمپر امکان مدیریت چند مدار روشنایی از یک تجهیز تابلویی را فراهم می‌کند.

کنترل پرده برقی

در حالت انتخابی پرده، ماژول برای کنترل ۶ کانال پرده سازگار معرفی شده است.

اجرای سناریوی خروج از خانه

در صورت برنامه‌ریزی مناسب، می‌توان خاموش‌شدن مدارهای روشنایی انتخابی را در قالب سناریو اجرا کرد.

اجرای سناریوی روشنایی مهمانی

در پروژه‌هایی که چند مدار روشنایی دارند، می‌توان وضعیت موردنظر را در قالب یک سناریوی کنترلی تعریف کرد.

تابلو برق ساختمان اداری

در ساختمان‌های اداری می‌توان از ماژول برای مدیریت مدارهای روشنایی سازگار در تابلو برق استفاده کرد.

پروژه‌های تجاری

در فروشگاه‌ها و مجموعه‌های تجاری می‌توان کنترل مدارهای روشنایی را از طریق سیستم هوشمند و ماژول رله انجام داد.

پروژه‌های دارای کنترل توالی

در سیستم‌هایی که اجرای فرمان‌ها به ترتیب مشخص موردنیاز است، قابلیت Sequence Controller این ماژول قابل بررسی است.
