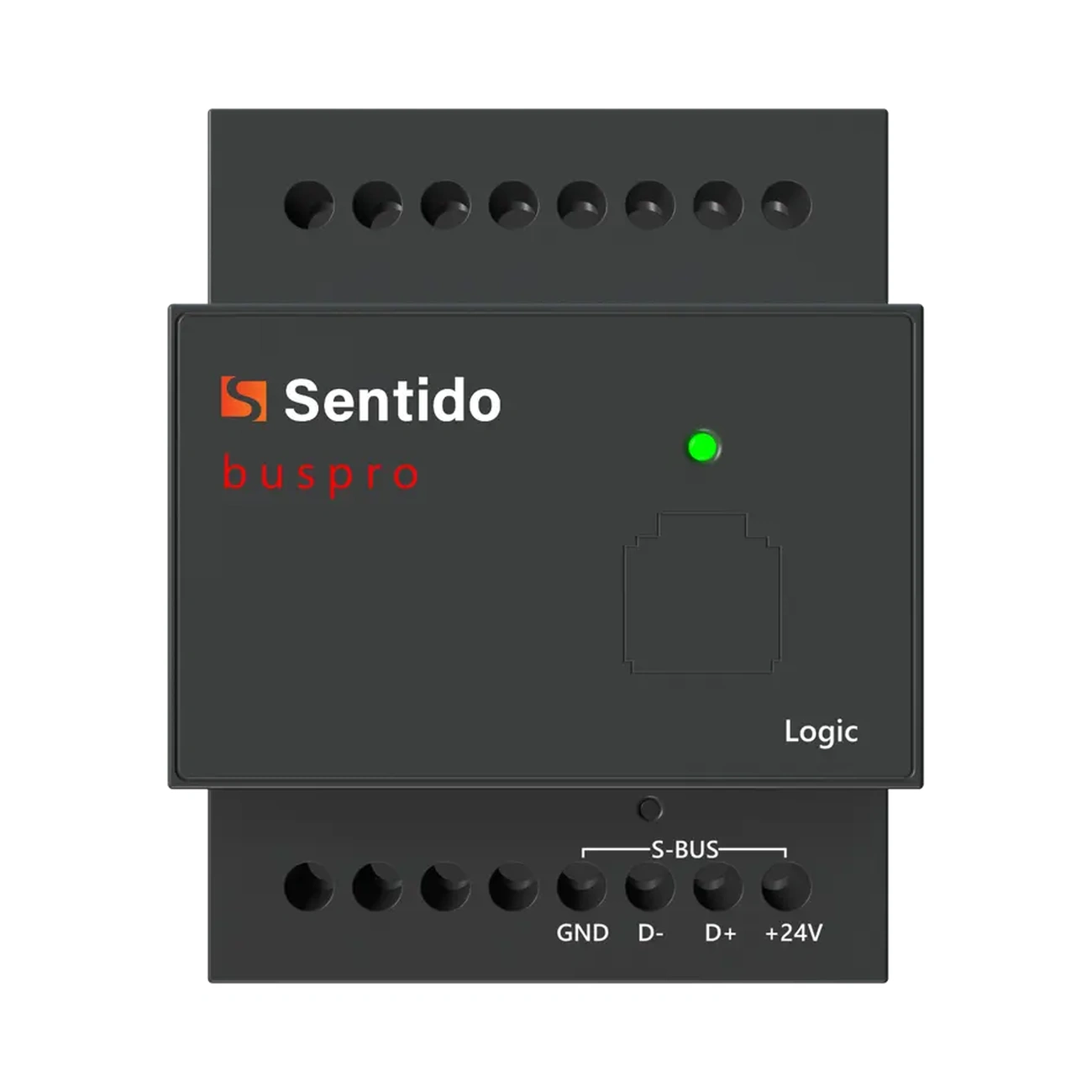

رله Sentido مدل اتوماسیون منطقی

رله اتوماسیون منطقی Sentido یک ماژول کنترلی هوشمند برای اجرای منطق‌های شرطی و مدیریت متمرکز عملکرد تجهیزات در سیستم هوشمندسازی ساختمان است. این محصول با کد فنی SE-LOGIC از ۱۲ نوع منطق و مجموعاً ۹۶۰ بلوک منطقی پشتیبانی می‌کند و امکان تعریف شرایط کنترلی براساس تاریخ، زمان، وضعیت کلیدهای عمومی و ورودی‌های خارجی را فراهم می‌سازد.

رله اتوماسیون منطقی Sentido برای پروژه‌هایی کاربرد دارد که در آن‌ها اجرای فرمان‌های خودکار و ارتباط منطقی میان بخش‌های مختلف سیستم اهمیت دارد. این ماژول می‌تواند با دریافت شرایط تعریف‌شده، در تصمیم‌گیری کنترلی سیستم نقش داشته باشد و به هماهنگی عملکرد تجهیزات هوشمند کمک کند.

طراحی ماژول برای نصب روی ریل DIN، جانمایی آن را در تابلوهای هوشمندسازی ساختمان امکان‌پذیر می‌کند. استفاده از رله اتوماسیون منطقی در ویلاهای هوشمند، ساختمان‌های مسکونی، مجموعه‌های اداری و پروژه‌های اتوماسیون دارای تجهیزات سازگار قابل بررسی است.

رله اتوماسیون منطقی چیست؟

رله اتوماسیون منطقی یک ماژول برای پردازش شرایط و اجرای منطق‌های کنترلی در سیستم هوشمندسازی ساختمان است.

در یک ساختمان هوشمند، همیشه قرار نیست تجهیزات تنها با فشردن کلید روشن یا خاموش شوند. گاهی لازم است عملکرد یک دستگاه به زمان، تاریخ، وضعیت یک کلید یا دریافت سیگنال از ورودی خارجی وابسته باشد.

ماژول Logic Automation برند Sentido برای تعریف چنین شرایطی معرفی شده است.

برای مثال، در یک سیستم سازگار می‌توان منطقی تعریف کرد که اجرای یک فرمان تنها هنگام برقرار بودن شرایط مشخص مجاز باشد.

این قابلیت امکان طراحی عملکردهای خودکار و شرطی را فراهم می‌کند، اما اجرای نهایی هر فرمان همچنان به تجهیزات و کنترلرهای سازگار وابسته است.

پشتیبانی از ۱۲ نوع منطق کنترلی

یکی از مهم‌ترین ویژگی‌های رله اتوماسیون منطقی Sentido، پشتیبانی از ۱۲ نوع منطق است.

این قابلیت نشان می‌دهد که ماژول برای پردازش مجموعه‌ای از انواع شرایط منطقی طراحی شده است.

در سیستم‌های اتوماسیون، منطق کنترلی می‌تواند برای تعیین ارتباط میان یک شرط و عملکرد موردنظر استفاده شود.

برای مثال، ممکن است لازم باشد فرمانی تنها زمانی اجرا شود که وضعیت یک ورودی خاص با شرایط برنامه‌ریزی‌شده مطابقت داشته باشد.

در مشخصات سازنده، پشتیبانی از ۱۲ نوع منطق اعلام شده است؛ بااین‌حال، نام و عملکرد دقیق تمام این انواع ارائه نشده‌اند. بنابراین فهرست مشخصی از عملگرهای منطقی مانند AND، OR یا NOT را نمی‌توان بدون مراجعه به راهنمای برنامه‌ریزی این مدل قطعی دانست.

ظرفیت ۹۶۰ بلوک منطقی

یکی دیگر از ویژگی‌های برجسته رله اتوماسیون منطقی، ظرفیت مجموعاً ۹۶۰ بلوک منطقی است.

بلوک منطقی واحدی از ساختار برنامه‌ریزی کنترلی به شمار می‌رود که می‌تواند برای تعریف یا ترکیب شرایط در سیستم مورد استفاده قرار گیرد.

وجود ظرفیت ۹۶۰ بلوک، امکان طراحی مجموعه قابل‌توجهی از عملکردهای منطقی را فراهم می‌کند.

برای مثال، در یک پروژه ویلایی ممکن است چندین شرط مستقل برای روشنایی، پرده یا سایر تجهیزات سازگار موردنیاز باشد. ماژول می‌تواند در ساختار طراحی این منطق‌ها نقش داشته باشد.

البته تعداد ۹۶۰ بلوک به معنی پشتیبانی از ۹۶۰ خروجی فیزیکی یا ۹۶۰ تجهیز مستقل نیست.

همچنین حداکثر پیچیدگی هر برنامه و تعداد بلوک‌های موردنیاز برای هر عملکرد باید از نرم‌افزار و راهنمای برنامه‌ریزی تعیین شود.

کنترل متمرکز عملکردهای هوشمندسازی

رله اتوماسیون منطقی Sentido برای ارائه کنترل متمرکز روی مجموعه‌ای از اهداف یا بخش‌های کنترلی معرفی شده است.

کنترل متمرکز به سازمان‌دهی عملکردهای مختلف در ساختاری مشترک اشاره دارد.

برای مثال، در یک ساختمان هوشمند ممکن است چندین ماژول روشنایی، کلید و ورودی کنترلی وجود داشته باشد.

با استفاده از منطق‌های تعریف‌شده، می‌توان ارتباط میان شرایط مختلف و فرمان‌های موردنیاز را در یک سیستم سازگار طراحی کرد.

این قابلیت به‌ویژه برای پروژه‌هایی کاربرد دارد که عملکرد تجهیزات باید از قواعد کنترلی مشخصی پیروی کند.

تعریف شرایط براساس تاریخ

یکی از امکانات رله اتوماسیون منطقی، پذیرش اطلاعات تاریخ در شرایط منطقی است.

در پروژه‌های اتوماسیون، تاریخ می‌تواند یکی از معیارهای تصمیم‌گیری کنترلی باشد.

برای مثال، ممکن است در یک سیستم سازگار، عملکرد مشخصی تنها برای تاریخ‌های تعیین‌شده تعریف شود.

این قابلیت امکان طراحی منطق‌هایی را فراهم می‌کند که به اطلاعات تقویمی وابسته‌اند.

بااین‌حال، نوع تقویم، روش ثبت تاریخ، پشتیبانی از مناسبت‌ها و نحوه مدیریت دوره‌های تکرارشونده در مشخصات محصول اعلام نشده‌اند.

تعریف شرایط براساس زمان

رله اتوماسیون منطقی Sentido از ورود اطلاعات زمانی در شرایط منطقی پشتیبانی می‌کند.

این ویژگی برای سیستم‌هایی اهمیت دارد که اجرای عملکردهای کنترلی باید به زمان وابسته باشد.

برای مثال، می‌توان در صورت پشتیبانی نرم‌افزار و تجهیزات متصل، منطقی طراحی کرد که در یک بازه زمانی مشخص روی اجرای فرمان تأثیر بگذارد.

این کاربرد می‌تواند در کنترل روشنایی یا سایر تجهیزات هوشمند مطرح باشد.

البته قابلیت دریافت شرط زمانی نباید با وجود ساعت نجومی، زمان‌بندی پیشرفته یا محاسبه خودکار طلوع و غروب خورشید یکسان تلقی شود؛ این امکانات در فایل محصول تأیید نشده‌اند.

استفاده از وضعیت کلیدهای عمومی

یکی دیگر از ورودی‌های قابل استفاده در رله اتوماسیون منطقی، وضعیت کلیدهای عمومی یا Universal Switch States است.

این ویژگی امکان درنظرگرفتن وضعیت یک کلید یا متغیر کنترلی سازگار را در منطق سیستم فراهم می‌کند.

برای مثال، در یک پروژه می‌توان شرایطی تعریف کرد که اجرای فرمان به وضعیت یک کلید عمومی وابسته باشد.

در چنین ساختاری، وضعیت کلید به‌عنوان بخشی از شرط منطقی بررسی می‌شود.

معنای دقیق Universal Switch و محدودیت تعداد کلیدهای پشتیبانی‌شده باید مطابق مستندات فنی سازنده مشخص شود.

پشتیبانی از ورودی‌های خارجی

رله اتوماسیون منطقی Sentido از ورودی‌های خارجی به‌عنوان یکی از منابع شرایط منطقی پشتیبانی می‌کند.

ورودی خارجی می‌تواند در معماری یک سیستم هوشمند، اطلاعات یا وضعیتی را برای پردازش کنترلی در اختیار ماژول قرار دهد.

برای مثال، در صورت سازگاری سیستم، می‌توان وضعیت یک ورودی خارجی را به‌عنوان شرط اجرای عملکرد مشخصی در نظر گرفت.

بااین‌حال، در فایل معلوم نیست منظور از این ورودی‌ها ترمینال‌های فیزیکی روی دستگاه است یا داده‌هایی که از سایر تجهیزات سیستم دریافت می‌شوند.

به همین دلیل، تعداد ورودی‌های فیزیکی، سطح ولتاژ و نوع سیگنال مجاز نباید بدون بررسی دیتاشیت در صفحه محصول ثبت شوند.

اجرای منطق‌های شرطی در خانه هوشمند

یکی از کاربردهای مهم رله اتوماسیون منطقی، طراحی عملکردهای شرطی در خانه هوشمند است.

در یک سیستم معمولی، فرمان روشن‌شدن چراغ ممکن است مستقیماً از کلید صادر شود؛ اما در سیستم دارای اتوماسیون منطقی می‌توان شرایط بیشتری را در نظر گرفت.

برای مثال، می‌توان در یک معماری سازگار، اجرای فرمان را به وضعیت کلید عمومی و زمان وابسته کرد.

این نوع طراحی به ایجاد رفتارهای متناسب با نیاز کاربران کمک می‌کند.

البته امکان ترکیب دقیق شرایط و محدودیت‌های آن باید براساس امکانات ۱۲ نوع منطق پشتیبانی‌شده تأیید شود.

ارتباط شرایط منطقی با روشنایی هوشمند

در پروژه‌های روشنایی هوشمند، منطق کنترلی می‌تواند در تعیین زمان یا شرایط اجرای فرمان‌ها کاربرد داشته باشد.

برای مثال، ممکن است لازم باشد یک عملکرد روشنایی فقط با برقرار بودن شرط زمانی و وضعیت کنترلی مشخص اجرا شود.

رله اتوماسیون منطقی Sentido می‌تواند در طراحی چنین ارتباط‌هایی مورد استفاده قرار گیرد.

بااین‌حال، این ماژول به‌عنوان عملگر مستقیم روشنایی معرفی نشده است و برای قطع و وصل برق چراغ‌ها باید از تجهیزات خروجی مناسب و سازگار استفاده شود.

کاربرد در کنترل پرده برقی

در ساختمان‌های هوشمند، پرده‌های برقی ممکن است از طریق کنترلرهای اختصاصی مدیریت شوند.

در یک ساختار کنترلی سازگار، می‌توان شرایط منطقی را برای تعیین زمان یا مجوز اجرای فرمان پرده در نظر گرفت.

برای مثال، اجرای یک فرمان کنترلی می‌تواند به وضعیت یک کلید عمومی یا زمان تعریف‌شده وابسته باشد.

رله اتوماسیون منطقی در چنین کاربردی نقش پردازش شرایط را بر عهده دارد، نه تأمین مستقیم برق موتور پرده.

استفاده در سناریوهای هوشمندسازی

در خانه‌های هوشمند، سناریو معمولاً مجموعه‌ای از عملکردهای تعریف‌شده برای ایجاد وضعیت موردنظر است.

منطق کنترلی می‌تواند اجرای بعضی فرمان‌ها را به شرایط مشخص وابسته کند.

برای مثال، در یک سناریوی خروج از خانه ممکن است لازم باشد فرمان‌های مختلف براساس وضعیت برخی تجهیزات اجرا شوند.

ماژول Logic Automation با امکان پردازش شرایط تاریخ، زمان، کلید عمومی و ورودی خارجی برای چنین طراحی‌هایی قابل بررسی است.

وجود قابلیت تعریف مستقیم سناریوهای آماده در خود دستگاه، تعداد سناریوها و روش فراخوانی آن‌ها در فایل مشخص نشده است.

تفاوت رله اتوماسیون منطقی با رله روشنایی

رله روشنایی معمولاً برای قطع و وصل مدار الکتریکی استفاده می‌شود.

در مقابل، رله اتوماسیون منطقی Sentido برای مدیریت شرایط و قواعد کنترلی معرفی شده است.

برای مثال، در یک پروژه ممکن است ماژول Logic Automation مشخص کند تحت چه شرایطی یک فرمان اجرا شود و ماژول رله روشنایی سازگار، وظیفه سوئیچینگ مدار را انجام دهد.

بنابراین این دو تجهیز می‌توانند نقش‌های مکمل داشته باشند.

برای مدل SE-LOGIC تعداد خروجی‌های قدرت، ظرفیت جریان و ساختار کنتاکت رله اعلام نشده است. به همین دلیل نباید آن را به‌عنوان جایگزین مستقیم رله‌های ۱۰ یا ۱۶ آمپر معرفی کرد.

تفاوت ماژول Logic Automation با تایمر

تایمر معمولاً برای اجرای عملکرد در زمان‌های مشخص استفاده می‌شود.

اما رله اتوماسیون منطقی علاوه بر اطلاعات زمانی، از شرایط مرتبط با تاریخ، وضعیت کلیدهای عمومی و ورودی‌های خارجی نیز پشتیبانی می‌کند.

این موضوع دامنه طراحی منطق‌های کنترلی را نسبت به یک زمان‌بندی ساده گسترده‌تر می‌کند.

برای مثال، ممکن است در یک پروژه لازم باشد اجرای فرمان علاوه بر زمان، به وضعیت یک ورودی دیگر نیز وابسته باشد.

جزئیات امکان ترکیب هم‌زمان شروط باید از راهنمای برنامه‌ریزی دستگاه بررسی شود.

تفاوت ماژول منطقی با کنترلر مرکزی

کنترلر مرکزی ممکن است وظایف متنوعی مانند ارتباطات، مدیریت تجهیزات و اجرای برنامه‌ها را بر عهده داشته باشد.

اما ماژول Sentido مدل SE-LOGIC به‌طور مشخص برای اتوماسیون منطقی و کنترل متمرکز اهداف کنترلی معرفی شده است.

بنابراین نباید بدون بررسی معماری محصول، آن را جایگزین تمام تجهیزات مرکزی شبکه هوشمندسازی دانست.

به‌ویژه قابلیت‌هایی مانند گیت‌وی IP، مدیریت کاربران یا اتصال اینترنتی برای این ماژول در فایل تأیید نشده‌اند.

نصب رله اتوماسیون منطقی روی ریل DIN

یکی از ویژگی‌های قطعی رله اتوماسیون منطقی، امکان نصب روی ریل DIN است.

ریل DIN برای نصب تجهیزات ماژولار در تابلوهای برق و کنترل کاربرد دارد.

این روش، امکان قرارگیری منظم تجهیزات را در تابلو فراهم می‌کند.

برای مثال، می‌توان ماژول منطقی را در کنار تجهیزات کنترلی سازگار و سایر اجزای تابلو هوشمند قرار داد.

عرض ماژول روی ریل، ابعاد بدنه و فاصله موردنیاز برای تهویه در فایل مشخص نشده‌اند.

کاربرد در تابلو برق هوشمند

در تابلوهای هوشمندسازی ساختمان، ماژول‌های مختلفی برای اجرای فرمان، ارتباطات و پردازش اطلاعات نصب می‌شوند.

رله اتوماسیون منطقی Sentido می‌تواند یکی از اجزای بخش پردازش شرایط کنترلی باشد.

برای مثال، در تابلویی که دارای ماژول‌های روشنایی و کنترل پرده است، می‌توان نقش اتوماسیون منطقی را در طراحی عملکردهای شرطی سیستم بررسی کرد.

نحوه ارتباط ماژول با سایر تجهیزات و ساختار تغذیه آن باید مطابق نقشه فنی تعیین شود.

استفاده در پروژه‌های Buspro

در فایل محصول، عبارت Buspro در بخش برچسب‌ها درج شده است.

این موضوع نشان می‌دهد ماژول در منبع معرفی‌شده با تجهیزات Buspro مرتبط دسته‌بندی شده است.

بااین‌حال، نسخه پروتکل، نوع ارتباط، روش آدرس‌دهی و سازگاری با مدل‌های مختلف کنترلر در مشخصات فعلی توضیح داده نشده‌اند.

بنابراین پیش از استفاده از رله اتوماسیون منطقی در یک پروژه Buspro، باید سازگاری مدل SE-LOGIC با زیرساخت موجود تأیید شود.

کاربرد در ویلاهای هوشمند

در ویلاهای هوشمند، ممکن است تعداد زیادی تجهیزات کنترلی با عملکردهای متنوع وجود داشته باشد.

برای مثال، روشنایی، پرده و سایر بخش‌های ساختمان می‌توانند تحت شرایط متفاوتی مدیریت شوند.

رله اتوماسیون منطقی برای پروژه‌هایی که به قواعد کنترلی متعدد نیاز دارند قابل بررسی است.

ظرفیت ۹۶۰ بلوک منطقی از مشخصات مهم این محصول برای طراحی چنین عملکردهایی محسوب می‌شود.

کاربرد در ساختمان‌های اداری

در ساختمان اداری، ممکن است برخی عملکردهای هوشمندسازی با ساعات کاری یا وضعیت بخش‌های مختلف ساختمان ارتباط داشته باشند.

برای مثال، در یک سیستم سازگار می‌توان شرایط زمانی یا وضعیت ورودی‌های کنترلی را برای مدیریت فرمان‌های موردنیاز در نظر گرفت.

ماژول اتوماسیون منطقی Sentido امکان استفاده از چنین داده‌هایی را در شرایط منطقی فراهم می‌کند.

کاربرد در ساختمان‌های تجاری

در فروشگاه‌ها و مجموعه‌های تجاری، مدیریت برخی تجهیزات ممکن است به تاریخ و زمان یا وضعیت ورودی‌های کنترلی وابسته باشد.

رله اتوماسیون منطقی می‌تواند در طراحی اتوماسیون چنین پروژه‌هایی مورد استفاده قرار گیرد.

برای مثال، می‌توان منطق‌های مرتبط با شرایط فعالیت مجموعه را در سامانه کنترلی سازگار بررسی کرد.

این کاربرد به برنامه‌ریزی مناسب و وجود عملگرهای خروجی سازگار نیاز دارد.

نکات برنامه‌ریزی و راه‌اندازی

راه‌اندازی رله اتوماسیون منطقی باید مطابق مستندات فنی سازنده انجام شود.

پیش از برنامه‌ریزی، لازم است شرایط کنترلی موردنیاز پروژه مشخص شوند.

سپس باید نوع ورودی‌ها، وضعیت کلیدهای عمومی و اطلاعات تاریخ و زمان مورد استفاده در طراحی تعیین شوند.

در مرحله بعد می‌توان ساختار بلوک‌های منطقی را متناسب با قابلیت‌های واقعی نرم‌افزار برنامه‌ریزی تنظیم کرد.

پس از راه‌اندازی نیز لازم است عملکرد منطق‌های تعریف‌شده در شرایط مختلف آزمایش شود.

ازآنجاکه ولتاژ تغذیه، نرم‌افزار برنامه‌ریزی و نحوه اتصال در فایل مشخص نشده‌اند، این موارد باید از راهنمای فنی مدل بررسی شوند.

مشخصات فنی رله Sentido مدل اتوماسیون منطقی

کاربردهای رله اتوماسیون منطقی

تعریف منطق شرطی برای روشنایی

می‌توان در سیستم سازگار، اجرای فرمان‌های روشنایی را به وضعیت کلید یا شرایط زمانی وابسته کرد.

مدیریت عملکرد پرده برقی

در ساختار هوشمندسازی مناسب، می‌توان شرایط منطقی را برای اجرای فرمان‌های کنترل پرده در نظر گرفت.

اتوماسیون وابسته به تاریخ

رله اتوماسیون منطقی می‌تواند اطلاعات تاریخ را به‌عنوان بخشی از شرایط کنترلی دریافت کند.

اتوماسیون وابسته به زمان

در پروژه‌های دارای نیاز به زمان‌بندی شرطی، می‌توان از قابلیت پذیرش اطلاعات زمانی استفاده کرد.

پردازش وضعیت کلیدهای عمومی

وضعیت کلیدهای عمومی سازگار می‌تواند یکی از داده‌های ورودی برای منطق‌های تعریف‌شده باشد.

استفاده از ورودی‌های خارجی

این ماژول امکان استفاده از ورودی‌های خارجی را در شرایط منطقی فراهم می‌کند.

کنترل متمرکز در ویلا

در ویلاهای دارای تجهیزات هوشمند سازگار می‌توان قواعد کنترلی مختلف را با استفاده از ظرفیت منطقی ماژول طراحی کرد.

پروژه‌های اداری و تجاری

در محیط‌های اداری و تجاری، رله اتوماسیون منطقی برای طراحی عملکردهای وابسته به زمان، تاریخ و وضعیت ورودی‌ها قابل بررسی است.
