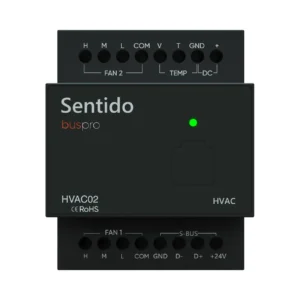

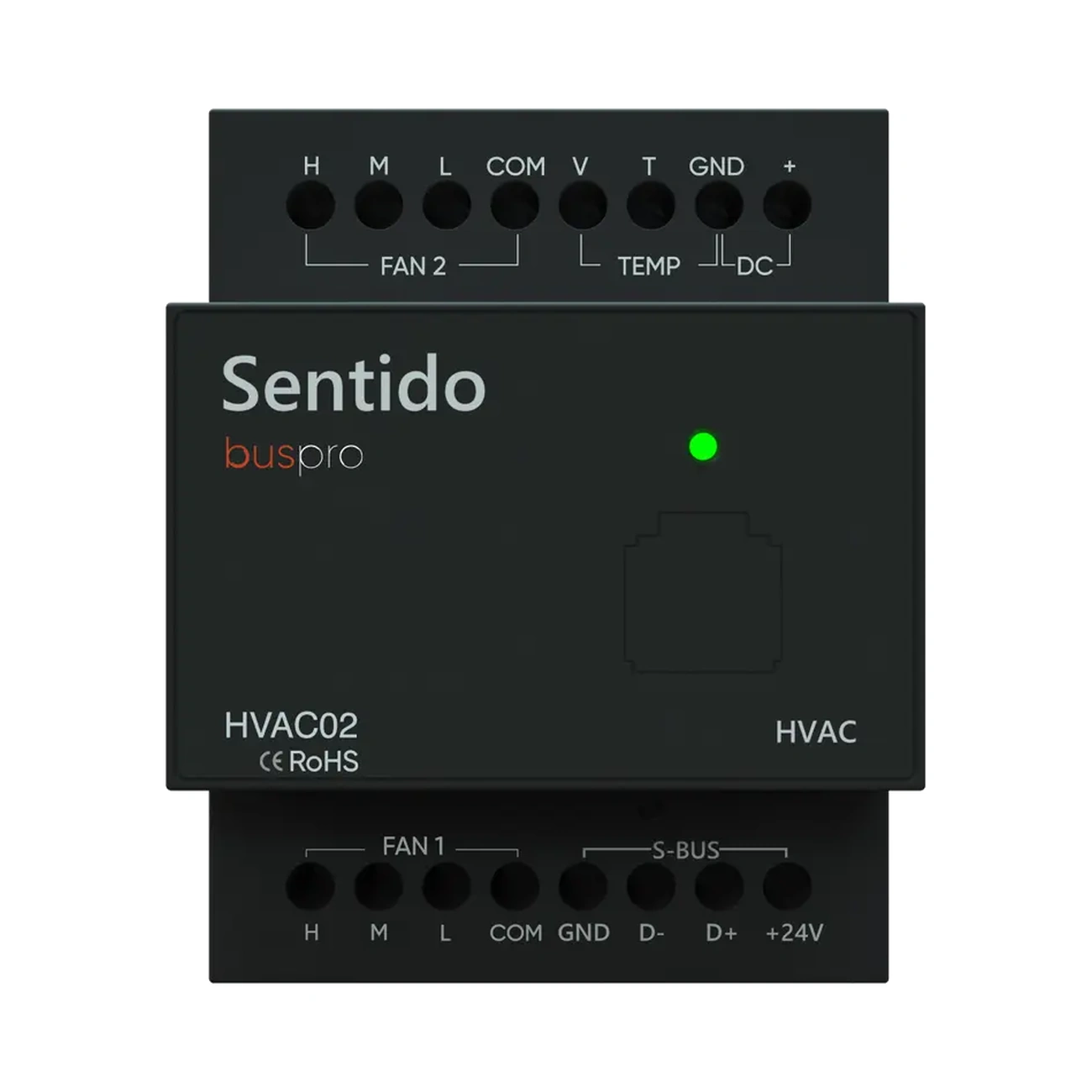

رله Sentido مدل سیستم سرمایشی HVAC

رله سیستم سرمایشی HVAC از برند Sentido یک ماژول هوشمند دوکاناله برای کنترل سیستم‌های سرمایش، گرمایش و تهویه مطبوع مرکزی ساختمان است. این محصول با کد فنی SE-HVAC-02، امکان کنترل یک فن در سیستم چهارلوله یا دو فن در سیستم دولوله را فراهم می‌کند و از سه سرعت کم، متوسط و زیاد فن، حالت‌های سرمایش، گرمایش و رطوبت‌گیری پشتیبانی می‌کند.

رله Sentido مدل سیستم سرمایشی HVAC علاوه بر کنترل فن، از سیگنال کنترلی ۰ تا ۱۰ ولت DC برای تنظیم سرعت فن و اتصال حداکثر چهار سنسور دمای دیجیتال پشتیبانی می‌کند. طراحی مناسب برای نصب روی ریل DIN نیز امکان قرارگیری این ماژول را در تابلوهای کنترل تأسیسات و سیستم‌های هوشمندسازی ساختمان فراهم کرده است.

این محصول برای پروژه‌های مسکونی، ویلایی، اداری و تجاری که دارای سیستم تهویه مرکزی سازگار هستند، کاربرد دارد و می‌تواند بخشی از زیرساخت مدیریت هوشمند شرایط محیطی ساختمان باشد.

رله سیستم سرمایشی HVAC چیست؟

رله سیستم سرمایشی HVAC یک ماژول کنترلی است که برای مدیریت عملکرد تجهیزات تهویه مطبوع در سیستم‌های سازگار استفاده می‌شود.

HVAC مخفف عبارت Heating, Ventilation and Air Conditioning و به معنای سیستم‌های گرمایش، تهویه و سرمایش است.

در ساختمان‌های هوشمند، عملکرد تجهیزات تهویه می‌تواند از طریق کنترلرها، سنسورها و ماژول‌های مرتبط مدیریت شود.

ماژول Sentido مدل SE-HVAC-02 برای کنترل سیستم‌های HVAC مرکزی معرفی شده و امکان مدیریت فن و حالت‌های مختلف عملکرد تهویه را فراهم می‌کند.

برای مثال، در یک ساختمان اداری مجهز به سیستم تهویه مرکزی می‌توان از این ماژول به‌عنوان بخشی از مجموعه کنترل تأسیسات استفاده کرد.

کنترل دوکاناله سیستم HVAC

یکی از ویژگی‌های اصلی رله سیستم سرمایشی HVAC، طراحی دوکاناله آن است.

دوکاناله‌بودن این محصول به ساختار کنترلی ماژول مربوط می‌شود و امکان استفاده از آن را در پیکربندی‌های مشخص سیستم تهویه فراهم می‌کند.

در اطلاعات فنی محصول، دو حالت اصلی معرفی شده است: کنترل یک فن در سیستم چهارلوله یا کنترل دو فن در سیستم دولوله.

این دو حالت باید متناسب با طراحی تأسیسات پروژه انتخاب شوند.

بنابراین پیش از خرید لازم است ساختار لوله‌کشی، نوع فن و روش فرمان‌پذیری تجهیزات بررسی شود.

کنترل یک فن در سیستم چهارلوله

رله سیستم سرمایشی HVAC Sentido امکان کنترل یک فن در پیکربندی چهارلوله را دارد.

در سیستم‌های چهارلوله، معمولاً مسیرهای مستقل آب گرم و آب سرد برای تجهیزات مناسب پیش‌بینی می‌شوند تا امکان مدیریت گرمایش و سرمایش مطابق ساختار تأسیسات فراهم باشد.

این ماژول برای کنترل یک فن در چنین پیکربندی سازگاری معرفی شده است.

برای مثال، در پروژه‌ای با تجهیزات تهویه چهارلوله، می‌توان پس از بررسی نقشه کنترلی و مشخصات فن از این ماژول استفاده کرد.

البته امکان کنترل شیرهای آب گرم و سرد، تعداد خروجی‌های شیر و نوع عملگرها در فایل مشخص نشده است؛ بنابراین این امکانات نباید بدون تأیید به محصول نسبت داده شوند.

کنترل دو فن در سیستم دولوله

یکی دیگر از قابلیت‌های رله سیستم سرمایشی HVAC، امکان کنترل دو فن در سیستم دولوله است.

در این حالت، دستگاه برای مدیریت دو فن سازگار در پیکربندی معرفی‌شده مورد استفاده قرار می‌گیرد.

برای مثال، در یک پروژه دارای تجهیزات تهویه دولوله می‌توان امکان استفاده از ماژول را برای کنترل دو فن بررسی کرد.

بااین‌حال، جزئیات نحوه سیم‌کشی، جریان مجاز خروجی‌ها و عملکرد هم‌زمان فن‌ها باید از دفترچه فنی محصول تأیید شوند.

نکته مهم: عبارت‌های «یک فن چهارلوله» و «دو فن دولوله» دو پیکربندی مطرح‌شده برای ماژول هستند، نه الزاماً دو عملکرد قابل استفاده به‌صورت هم‌زمان.

کنترل سه سرعت فن

رله سیستم سرمایشی HVAC از سه سطح سرعت فن پشتیبانی می‌کند:

• سرعت کم (Low)

• سرعت متوسط (Medium)

• سرعت زیاد (High)

این قابلیت برای تجهیزاتی کاربرد دارد که امکان دریافت فرمان سرعت در سطوح مختلف را دارند.

برای مثال، در یک فضای اداری می‌توان بر اساس نیاز تهویه و تنظیمات سیستم، سرعت فن را روی حالت کم، متوسط یا زیاد قرار داد.

البته شیوه اجرای این فرمان‌ها به نوع فن، روش اتصال و ساختار کنترلر بستگی دارد.

کنترل سرعت فن با سیگنال ۰ تا ۱۰ ولت DC

یکی از مشخصات مهم این محصول، پشتیبانی از کنترل سرعت فن از طریق سیگنال ۰ تا ۱۰ ولت DC است.

این نوع سیگنال در تجهیزات کنترلی سازگار برای انتقال فرمان آنالوگ کاربرد دارد.

در بعضی سامانه‌های تهویه، دریافت‌کننده می‌تواند مقدار سیگنال کنترلی را برای تعیین سرعت عملکرد فن تفسیر کند.

برای مثال، در تجهیزی که از ورودی کنترل ۰ تا ۱۰ ولت پشتیبانی می‌کند، می‌توان امکان تنظیم سرعت فن از طریق ماژول را بررسی کرد.

بااین‌حال، محدوده ولتاژ خروجی به‌تنهایی نشان‌دهنده سازگاری با تمام فن‌ها نیست. نوع ورودی، امپدانس، نحوه سیم‌کشی و مشخصات کنترلر فن باید بررسی شوند.

همچنین وجود کنترل ۰ تا ۱۰ ولت به معنای آن نیست که ماژول مستقیماً برق موتور فن را تأمین می‌کند.

تفاوت کنترل سه‌سرعته و کنترل ۰ تا ۱۰ ولت

در مشخصات رله سیستم سرمایشی HVAC، هم سه سطح سرعت فن و هم کنترل ۰ تا ۱۰ ولت ذکر شده است.

سه سطح سرعت به انتخاب وضعیت کم، متوسط و زیاد اشاره دارد.

در مقابل، سیگنال ۰ تا ۱۰ ولت می‌تواند برای کنترل آنالوگ سرعت در تجهیزات سازگار به کار رود.

نوع استفاده از هر روش به ساختار فن و پیکربندی سیستم بستگی دارد.

بنابراین هنگام طراحی باید مشخص شود فن موردنظر از کنترل چندسرعته، ورودی آنالوگ یا روش دیگری پشتیبانی می‌کند.

پشتیبانی از حالت سرمایش

یکی از کاربردهای اصلی رله سیستم سرمایشی HVAC، مدیریت سیستم سرمایش سازگار است.

در ساختمان‌های مجهز به تأسیسات سرمایشی مرکزی، کنترل صحیح تجهیزات می‌تواند به مدیریت شرایط محیطی کمک کند.

برای مثال، در فصل گرم سال می‌توان عملکرد سرمایشی سیستم را مطابق فرمان‌های تعریف‌شده مدیریت کرد.

البته ماژول HVAC به‌تنهایی دستگاه تولید سرمایش نیست؛ عملکرد آن در کنار تجهیزات مکانیکی و کنترلرهای سازگار معنا پیدا می‌کند.

پشتیبانی از حالت گرمایش

رله Sentido مدل سیستم سرمایشی HVAC علاوه بر سرمایش، از حالت گرمایش نیز پشتیبانی می‌کند.

این قابلیت برای ساختمان‌هایی اهمیت دارد که سیستم تهویه آن‌ها دارای عملکرد گرمایشی است.

برای مثال، در فصل سرد می‌توان از ماژول برای مدیریت فرمان‌های مربوط به گرمایش در ساختار سازگار استفاده کرد.

با وجود اینکه در عنوان محصول عبارت «سیستم سرمایشی» آمده، کاربرد دستگاه بر اساس مشخصات فنی صرفاً به سرمایش محدود نیست و گرمایش را نیز پوشش می‌دهد.

قابلیت رطوبت‌گیری

یکی دیگر از ویژگی‌های رله سیستم سرمایشی HVAC، پشتیبانی از حالت رطوبت‌گیری یا Dehumidification است.

رطوبت‌گیری در بعضی سیستم‌های تهویه برای کاهش رطوبت هوای محیط استفاده می‌شود.

این قابلیت به‌ویژه در پروژه‌هایی که کنترل شرایط رطوبتی اهمیت دارد، قابل توجه است.

برای مثال، در یک ساختمان واقع در منطقه مرطوب می‌توان بررسی کرد که تجهیزات HVAC موجود چگونه از فرمان رطوبت‌گیری پشتیبانی می‌کنند.

البته خود ماژول دارای ظرفیت مستقل جذب رطوبت نیست؛ اجرای رطوبت‌گیری به تجهیزات تهویه و امکانات آن‌ها وابسته است.

پشتیبانی از چهار سنسور دمای دیجیتال

رله سیستم سرمایشی HVAC از چهار سنسور دمای دیجیتال پشتیبانی می‌کند.

سنسورهای دما برای اندازه‌گیری دمای نقاط مشخص و ارسال اطلاعات به سیستم کنترلی استفاده می‌شوند.

وجود امکان اتصال چهار سنسور، انعطاف بیشتری در طراحی سامانه اندازه‌گیری دما فراهم می‌کند.

برای مثال، در یک پروژه می‌توان اطلاعات دمایی چند نقطه را برای استفاده در ساختار کنترل HVAC در نظر گرفت.

نوع سنسورهای سازگار، روش اتصال و نحوه استفاده از داده‌های آن‌ها باید از مشخصات فنی سازنده تعیین شوند.

تعداد چهار سنسور نیز به معنای وجود چهار سنسور داخل بسته‌بندی نیست.

نقش سنسور دما در کنترل تهویه

در سیستم‌های تهویه، دمای محیط یکی از داده‌های اصلی برای تصمیم‌گیری کنترلی محسوب می‌شود.

رله سیستم سرمایشی HVAC با پشتیبانی از سنسورهای دیجیتال می‌تواند در ساختارهایی استفاده شود که نیاز به اطلاعات دمایی دارند.

برای مثال، در یک سیستم هوشمند سازگار می‌توان دما را اندازه‌گیری و براساس منطق برنامه‌ریزی‌شده، عملکرد تهویه را مدیریت کرد.

بااین‌حال، جزئیات کنترل خودکار، تعداد زون‌های مستقل و روش تنظیم دمای هدف در اطلاعات ارائه‌شده مشخص نشده‌اند.

نصب روی ریل DIN

رله سیستم سرمایشی HVAC برای نصب روی ریل DIN طراحی شده است.

ریل DIN در تابلوهای برق و کنترل ساختمان برای نصب تجهیزات ماژولار کاربرد دارد.

این روش می‌تواند جانمایی تجهیزات و دسترسی به آن‌ها را برای نصب و سرویس آسان‌تر کند.

برای مثال، در تابلو کنترل تأسیسات می‌توان ماژول HVAC را در کنار تجهیزات کنترلی و حفاظتی مناسب قرار داد.

ابعاد دقیق ماژول و میزان فضای موردنیاز روی ریل باید از دیتاشیت بررسی شوند.

کاربرد در تابلو کنترل تأسیسات

یکی از محیط‌های اصلی استفاده از رله سیستم سرمایشی HVAC، تابلوهای کنترل تجهیزات تهویه است.

در چنین تابلوهایی، ارتباط میان سنسورها، عملگرها و تجهیزات کنترلی براساس نقشه طراحی می‌شود.

رله سیستم سرمایشی HVAC می‌تواند در سیستم سازگار برای ارسال فرمان‌های مربوط به فن و حالت‌های عملکرد تهویه استفاده شود.

برای مثال، در یک پروژه ویلایی دارای سیستم تهویه مرکزی، می‌توان کنترل تجهیزات را از طریق تابلو هوشمند سازمان‌دهی کرد.

نقشه برق و شرایط اتصال باید توسط تکنسین آشنا با سیستم‌های HVAC بررسی شوند.

ارتباط با سیستم هوشمندسازی ساختمان

در پروژه‌های هوشمندسازی، کنترل تهویه ممکن است با سایر بخش‌ها مانند روشنایی، پرده و سناریوهای ساختمان هماهنگ شود.

برای مثال، در یک سیستم سازگار می‌توان عملکرد تهویه را در قالب سناریوی حضور یا خروج از ساختمان بررسی کرد.

رله سیستم سرمایشی HVAC می‌تواند به‌عنوان یکی از ماژول‌های کنترلی در چنین ساختاری استفاده شود.

بااین‌حال، در فایل محصول تنها برچسب Buspro درج شده و جزئیات پروتکل دقیق، نرم‌افزار راه‌اندازی و سازگاری با کنترلرهای مختلف اعلام نشده‌اند.

بنابراین یکپارچه‌سازی دستگاه باید براساس مدل واقعی و مشخصات ارتباطی تأیید شود.

تفاوت رله HVAC با رله روشنایی

رله‌های روشنایی معمولاً برای قطع و وصل مدارهای الکتریکی طراحی می‌شوند.

اما رله سیستم سرمایشی HVAC برای کنترل عملکردهای مربوط به تهویه، از جمله سرعت فن و حالت‌های سرمایش و گرمایش معرفی شده است.

این محصول علاوه بر پشتیبانی از کنترل ۰ تا ۱۰ ولت، امکان استفاده از سنسورهای دمای دیجیتال را نیز دارد.

به همین دلیل، نباید آن را بدون بررسی خروجی‌ها و ظرفیت الکتریکی، جایگزین مستقیم یک رله روشنایی معمولی دانست.

تفاوت ماژول HVAC با ترموستات دیواری

ترموستات دیواری معمولاً نقش رابط کاربر برای مشاهده دما و تنظیم شرایط محیطی را دارد.

در مقابل، ماژول HVAC می‌تواند بخشی از اجرای فرمان‌های کنترلی تجهیزات تهویه در ساختار سیستم باشد.

برای مثال، ممکن است کاربر دمای موردنظر را از طریق پنل کنترلی سازگار انتخاب کند و ماژول HVAC براساس معماری سیستم، فرمان مربوط را به تجهیزات ارسال کند.

اما پشتیبانی این مدل از تمام پنل‌ها یا ترموستات‌های Sentido باید جداگانه بررسی شود.

تفاوت ماژول HVAC با فرستنده IR کولر گازی

فرستنده IR برای ارسال کد مادون‌قرمز به دستگاه‌هایی مانند کولر گازی دارای ریموت IR استفاده می‌شود.

اما رله سیستم سرمایشی HVAC برای کنترل تجهیزات سازگار در سیستم‌های تهویه مرکزی معرفی شده است.

برای مثال، کنترل یک کولر گازی اسپلیت با ریموت مادون‌قرمز از نظر ساختار با کنترل فن در سیستم چهارلوله متفاوت است.

بنابراین این دو محصول، با وجود ارتباط هر دو با تهویه مطبوع، کاربرد و روش کنترل یکسانی ندارند.

انتخاب مناسب براساس نوع سیستم تأسیساتی

پیش از خرید رله سیستم سرمایشی HVAC باید مشخص شود سیستم پروژه از چه نوع تجهیزاتی استفاده می‌کند.

برای مثال، لازم است نوع فن، ساختار دولوله یا چهارلوله، روش کنترل سرعت و تعداد سنسورهای دمای موردنیاز بررسی شوند.

همچنین باید مشخصات الکتریکی تجهیزات و سازگاری ارتباطی ماژول با سیستم کنترلی تأیید شوند.

انتخاب صحیح ماژول، به تطبیق مشخصات تجهیزات مکانیکی و الکتریکی پروژه با عملکردهای دستگاه وابسته است.

نکات نصب و راه‌اندازی

نصب رله سیستم سرمایشی HVAC باید بر اساس نقشه فنی سازنده و توسط تکنسین متخصص انجام شود.

پیش از نصب، نوع سیستم HVAC و روش کنترل فن باید مشخص شود.

سپس مسیرهای تغذیه، سنسورهای دما، اتصالات کنترلی و تجهیزات مرتبط باید با نقشه دستگاه تطبیق داده شوند.

پس از نصب نیز لازم است عملکرد حالت‌های سرمایش، گرمایش، رطوبت‌گیری و سرعت‌های فن مطابق ساختار پروژه آزمایش شود.

به دلیل مشخص‌نبودن جریان مجاز خروجی‌ها و ولتاژ تغذیه ماژول، اتصال مستقیم تجهیزات پرمصرف بدون بررسی دیتاشیت مجاز نیست.

مشخصات فنی رله Sentido مدل سیستم سرمایشی HVAC

کاربردهای رله سیستم سرمایشی HVAC

کنترل تهویه مرکزی ساختمان

رله سیستم سرمایشی HVAC در ساختمان‌های مجهز به سیستم تهویه مرکزی سازگار، این ماژول برای مدیریت عملکرد فن و حالت‌های سرمایش و گرمایش قابل استفاده است.

کنترل فن در سیستم چهارلوله

در پروژه‌های دارای پیکربندی چهارلوله، ماژول برای کنترل یک فن معرفی شده است.

کنترل دو فن در سیستم دولوله

رله سیستم سرمایشی HVAC در سیستم‌های دولوله سازگار، امکان کنترل دو فن طبق مشخصات ماژول وجود دارد.

کنترل سه سرعت فن

در تجهیزات سازگار می‌توان سرعت فن را در سطوح کم، متوسط و زیاد مدیریت کرد.

استفاده در ویلاهای هوشمند

رله سیستم سرمایشی HVAC در پروژه‌های ویلایی دارای سیستم تهویه مرکزی، ماژول HVAC می‌تواند بخشی از تابلو کنترل تأسیسات باشد.

استفاده در ساختمان‌های اداری

در ساختمان‌های اداری می‌توان این ماژول را برای کنترل تجهیزات تهویه سازگار در بخش‌های مشخص بررسی کرد.

پروژه‌های دارای سنسور دمای دیجیتال

رله سیستم سرمایشی HVAC در سیستم‌هایی که به اندازه‌گیری دما در چند نقطه نیاز دارند، پشتیبانی از چهار سنسور دیجیتال کاربرد دارد.

ارتقای کنترل تأسیسات

در پروژه‌های ارتقای سیستم تهویه، این ماژول می‌تواند برای افزودن امکانات کنترلی به تجهیزات سازگار مورد بررسی قرار گیرد.
