برد حرکت دست S.O.S مدل IRV3

برد حرکت دست IRV3

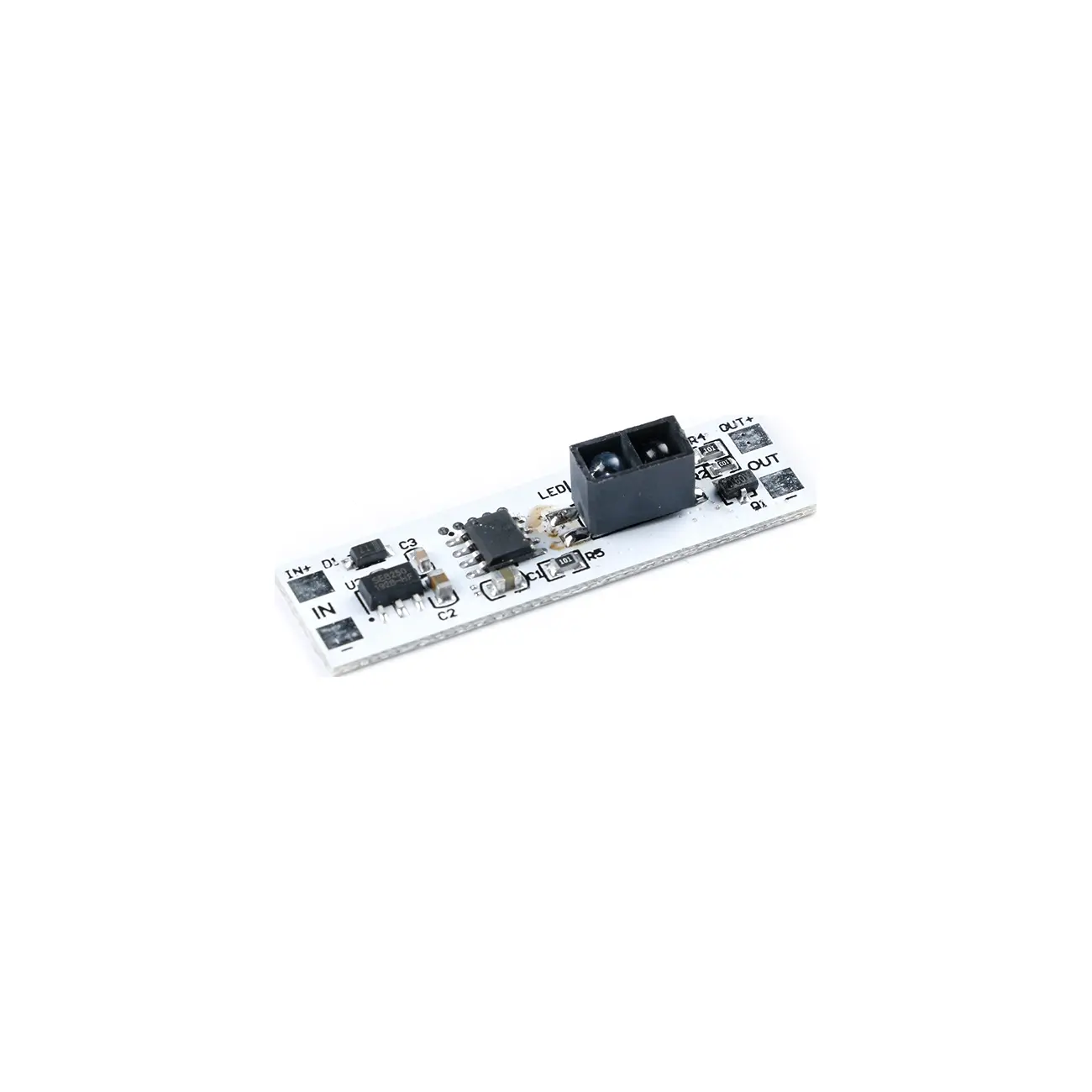

برد حرکت دست IRV3 یک برد کنترل روشنایی مبتنی بر تکنولوژی IR است که با تشخیص حرکت دست تا فاصله ۱۰ سانتی‌متر امکان کنترل نور را فراهم می‌کند. این مدل برای نصب داخل بدنه نور خطی طراحی شده و علاوه بر کنترل روشنایی، دارای قابلیت تنظیم شدت نور (دیم) و ذخیره میزان دیم است.

IRV3 دارای LED نشانگر بوده و با ورودی و خروجی ۱۲ ولت DC کار می‌کند. حداکثر جریان خروجی آن ۴ آمپر DC و حداکثر توان قابل اتصال برای چراغ‌های ۱۲ ولت DC برابر با ۴۸ وات اعلام شده است.

کنترل روشنایی با حرکت دست و تکنولوژی IR

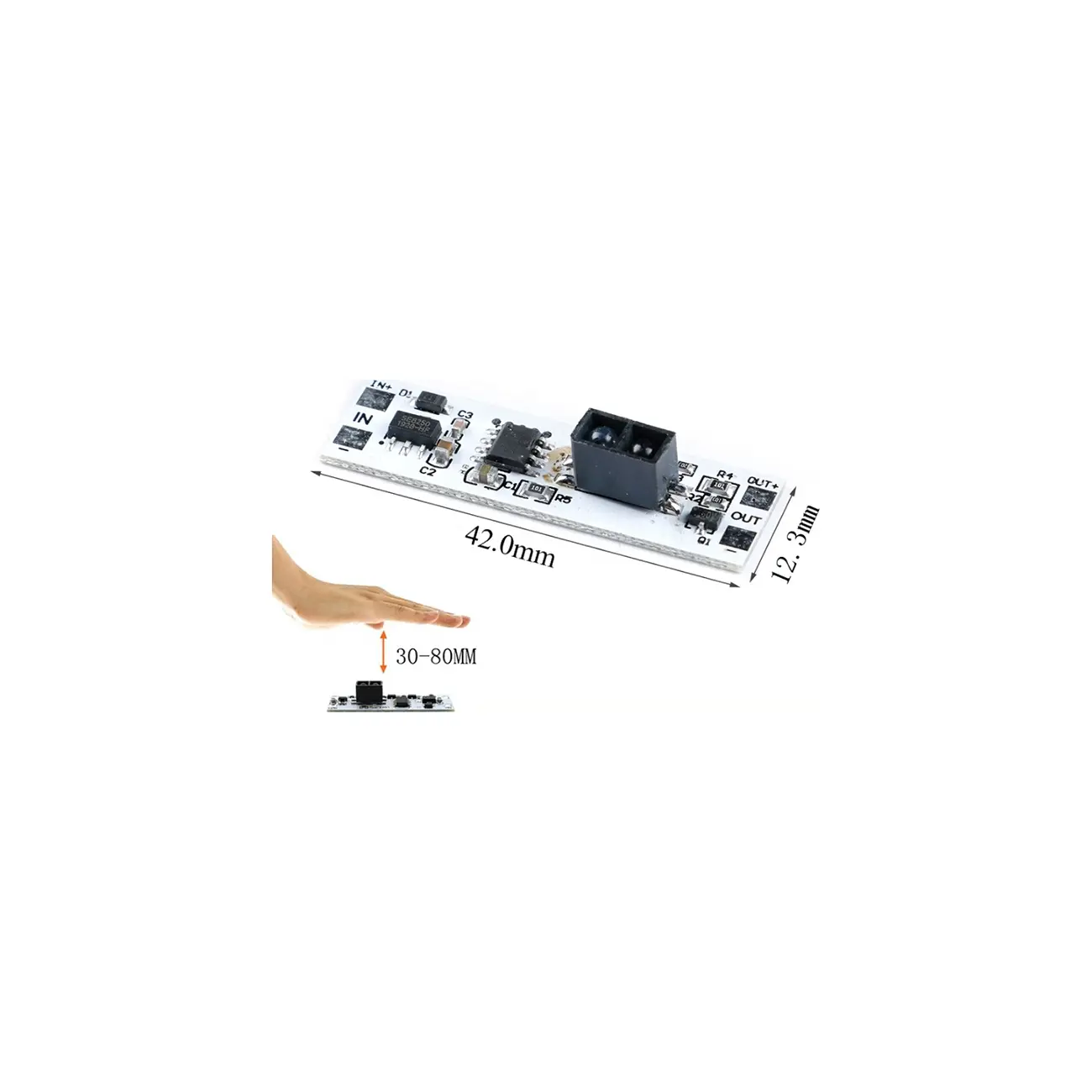

برد IRV3 از تکنولوژی IR برای تشخیص حرکت دست استفاده می‌کند و قادر است حرکت دست را تا فاصله حداکثر ۱۰ سانتی‌متر تشخیص دهد. به این ترتیب کنترل روشنایی از طریق حرکت دست در محدوده تشخیص برد انجام می‌شود.

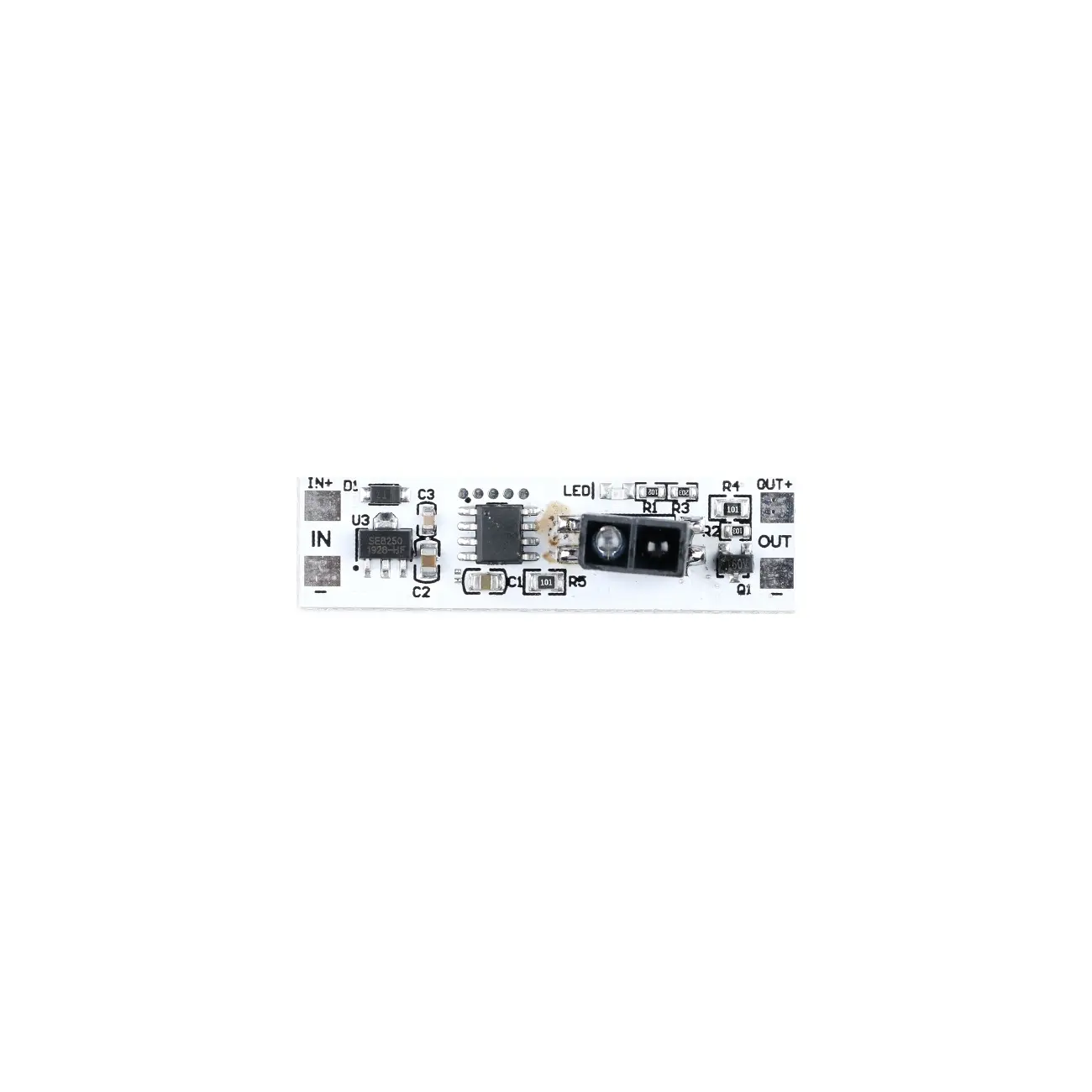

روی برد نیز یک LED نشانگر قرار گرفته است که بخشی از ساختار این مدل محسوب می‌شود.

تنظیم شدت نور و ذخیره میزان دیم

برد حرکت دست IRV3 علاوه بر کنترل روشنایی، از قابلیت دیم‌پذیری برخوردار است. بنابراین می‌توان از آن برای تنظیم شدت نور در سیستم روشنایی سازگار استفاده کرد.

این مدل همچنین قابلیت ذخیره میزان دیم را دارد؛ در نتیجه مقدار تنظیم‌شده برای شدت نور در حافظه برد ذخیره می‌شود.

نصب IRV3 داخل بدنه نور خطی

IRV3 برای نصب داخل بدنه نور خطی در نظر گرفته شده است. طبق مشخصات محصول، هنگام نصب باید طلق در قسمت مربوط به IR برد بریده شود تا بخش تشخیص IR در محل مناسب قرار گیرد.

این نکته باید هنگام آماده‌سازی بدنه و طلق نور خطی در نظر گرفته شود تا محل موردنیاز برای بخش IR پیش‌بینی شده باشد.

ورودی و خروجی ۱۲ ولت DC

برد حرکت دست IRV3 دارای ورودی ۱۲ ولت DC است و خروجی آن نیز ۱۲ ولت DC اعلام شده است.

حداکثر جریان خروجی برد ۴ آمپر DC است و برای چراغ‌های ۱۲ ولت DC، حداکثر بار اعلام‌شده ۴۸ وات است. بنابراین هنگام انتخاب چراغ و منبع تغذیه باید ولتاژ و میزان مصرف تجهیزات متصل با این محدوده هماهنگ باشند.

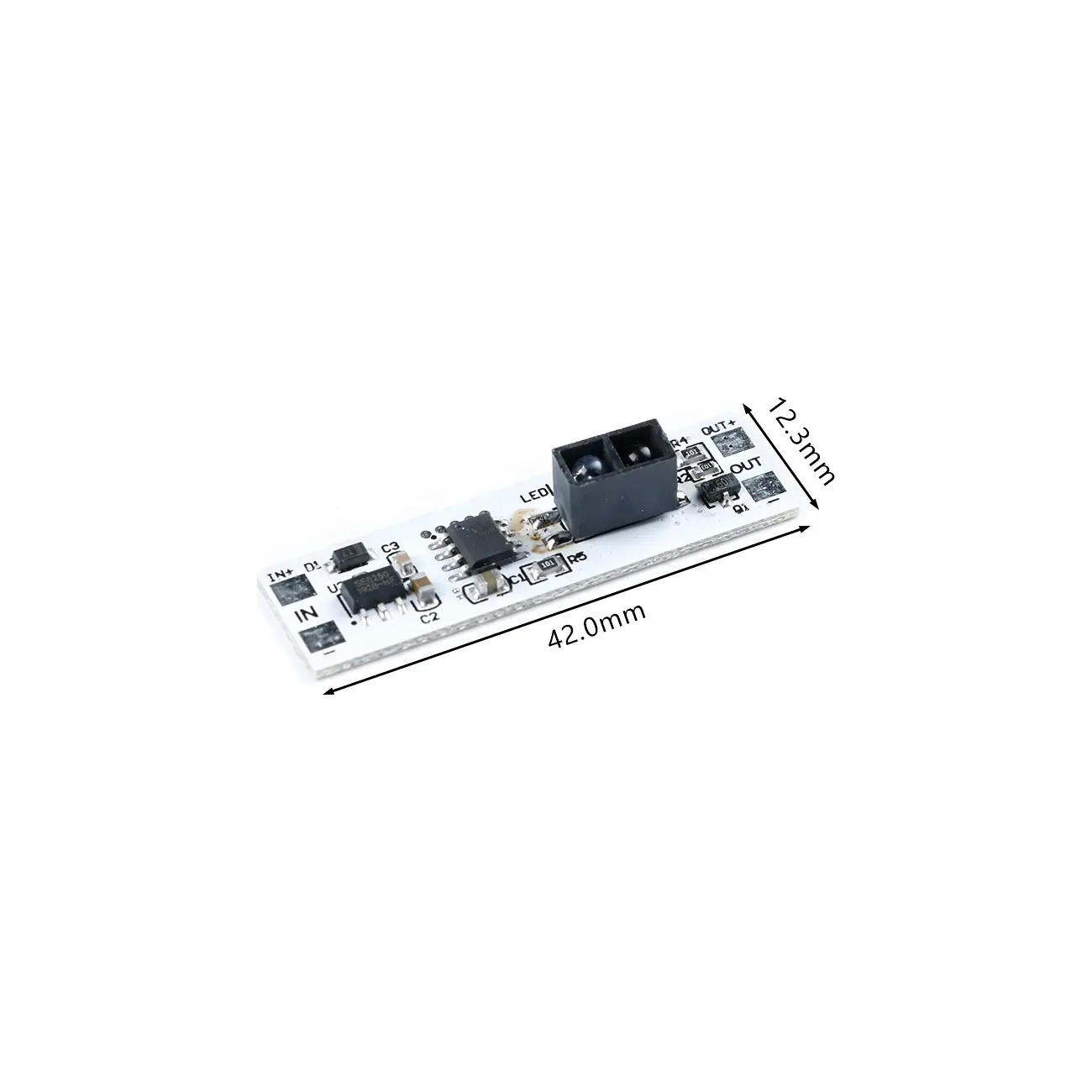

ابعاد برد حرکت دست IRV3

این برد دارای عرض ۱۲٫۳ میلی‌متر، طول ۴۲ میلی‌متر و ارتفاع ۱۰ میلی‌متر است. با توجه به اینکه محصول داخل بدنه نور خطی نصب می‌شود، این ابعاد باید هنگام انتخاب محل قرارگیری برد و پیش‌بینی فضای داخلی بدنه مورد توجه قرار گیرند.
