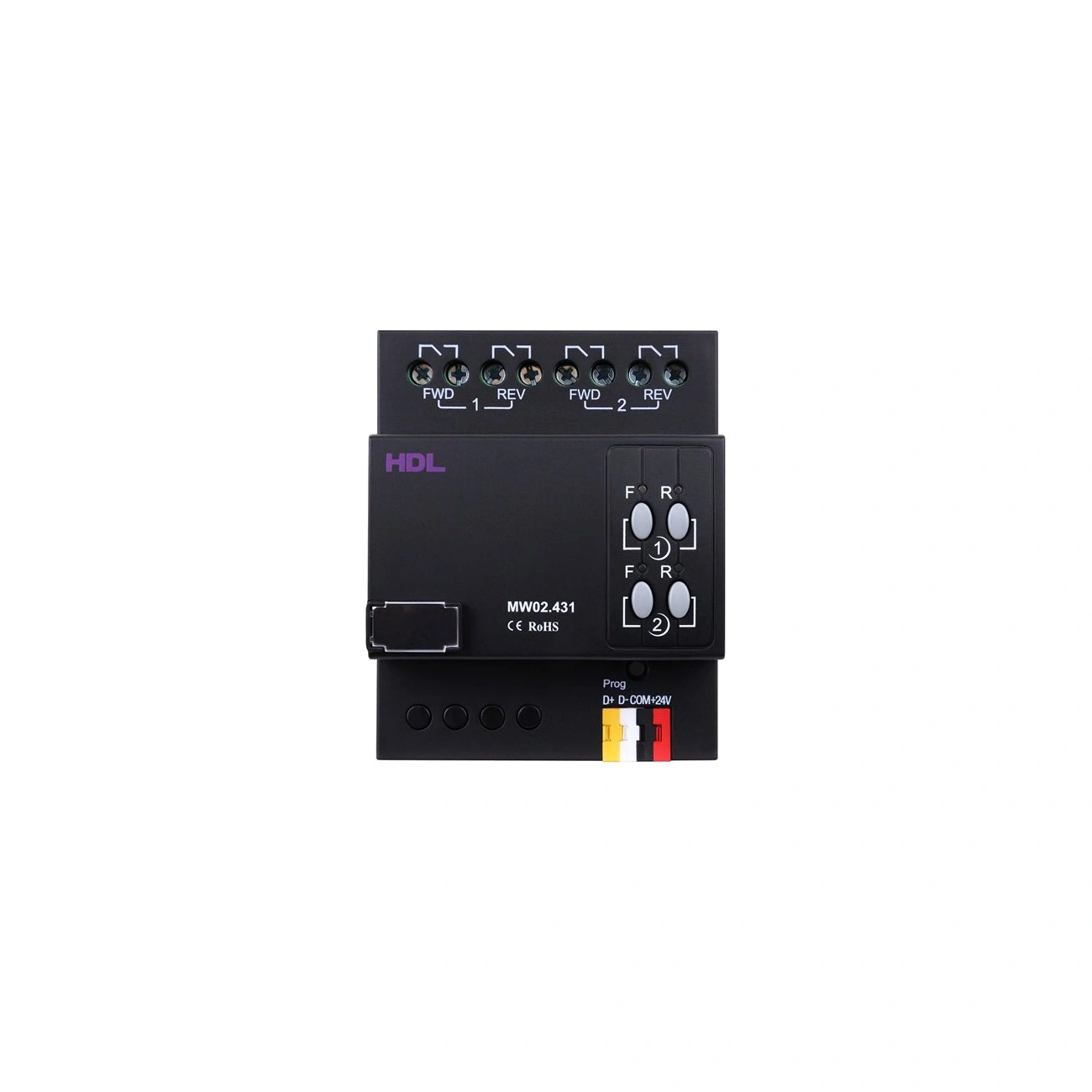

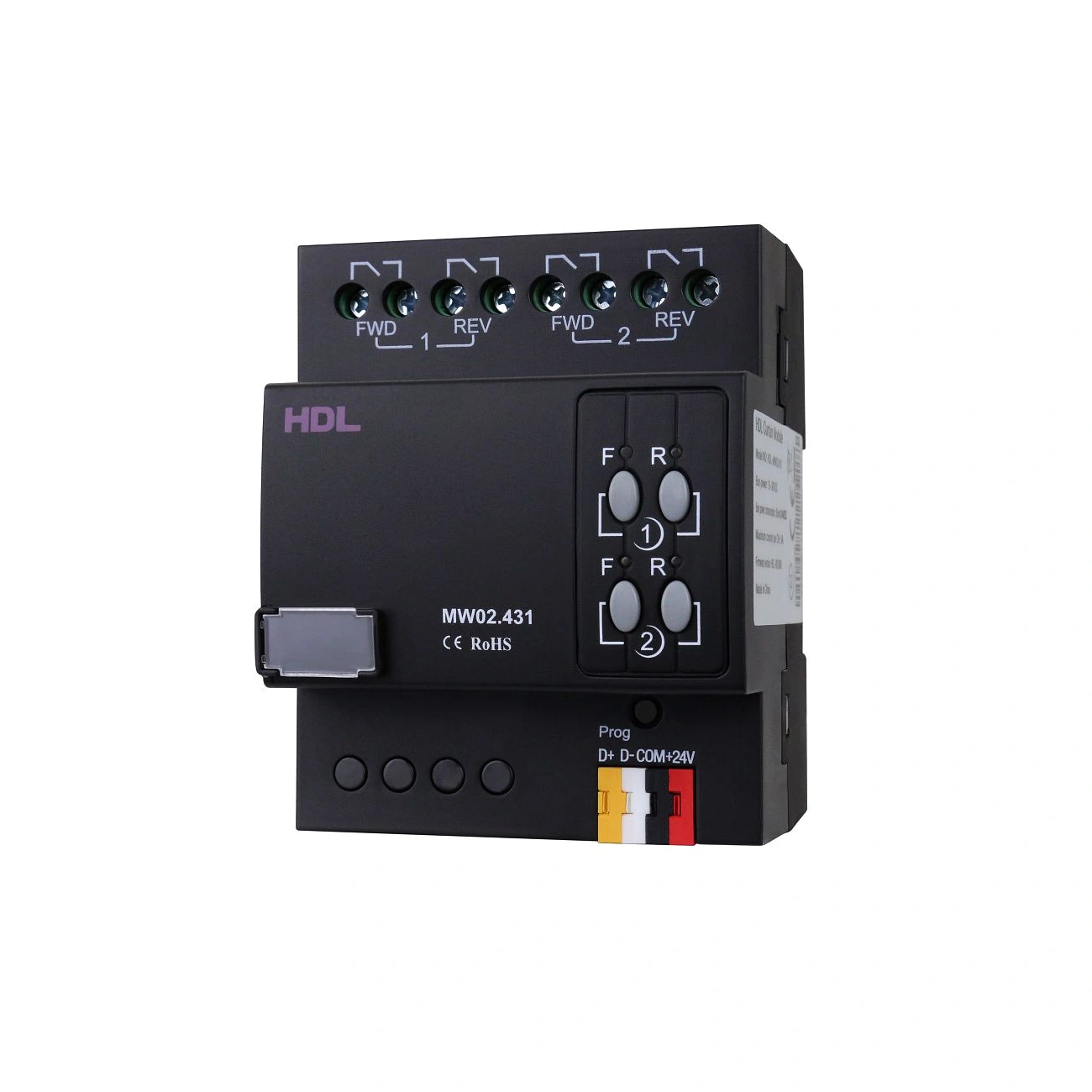

ماژول کنترل هوشمند دو پرده ۵ آمپر HDL مدل MW02.431

ماژول کنترل دو پرده HDL مدل MW02.431 با خروجی ۵ آمپر

ماژول کنترل هوشمند دو پرده HDL مدل MW02.431 برای مدیریت حرکت دو پرده یا کرکره موتوردار در سیستم هوشمندسازی ساختمان طراحی شده است. این محصول دارای دو کانال مستقل با حداکثر جریان ۵ آمپر برای هر کانال است و از موتورهای AC تک‌فاز خازنی پشتیبانی می‌کند.

ارتباط HDL Buspro، کنترل دستی جهت حرکت، تنظیم زمان کارکرد و حفاظت اینترلاک سخت‌افزاری و نرم‌افزاری از ویژگی‌های اصلی این کنترلر هستند.

ویژگی‌های ماژول کنترل پرده HDL

کنترل مستقل دو پرده یا کرکره

ماژول MW02.431 امکان کنترل دو موتور پرده یا کرکره AC را فراهم می‌کند. هر کانال دارای خروجی‌های FWD و REV برای کنترل جهت حرکت موتور است.

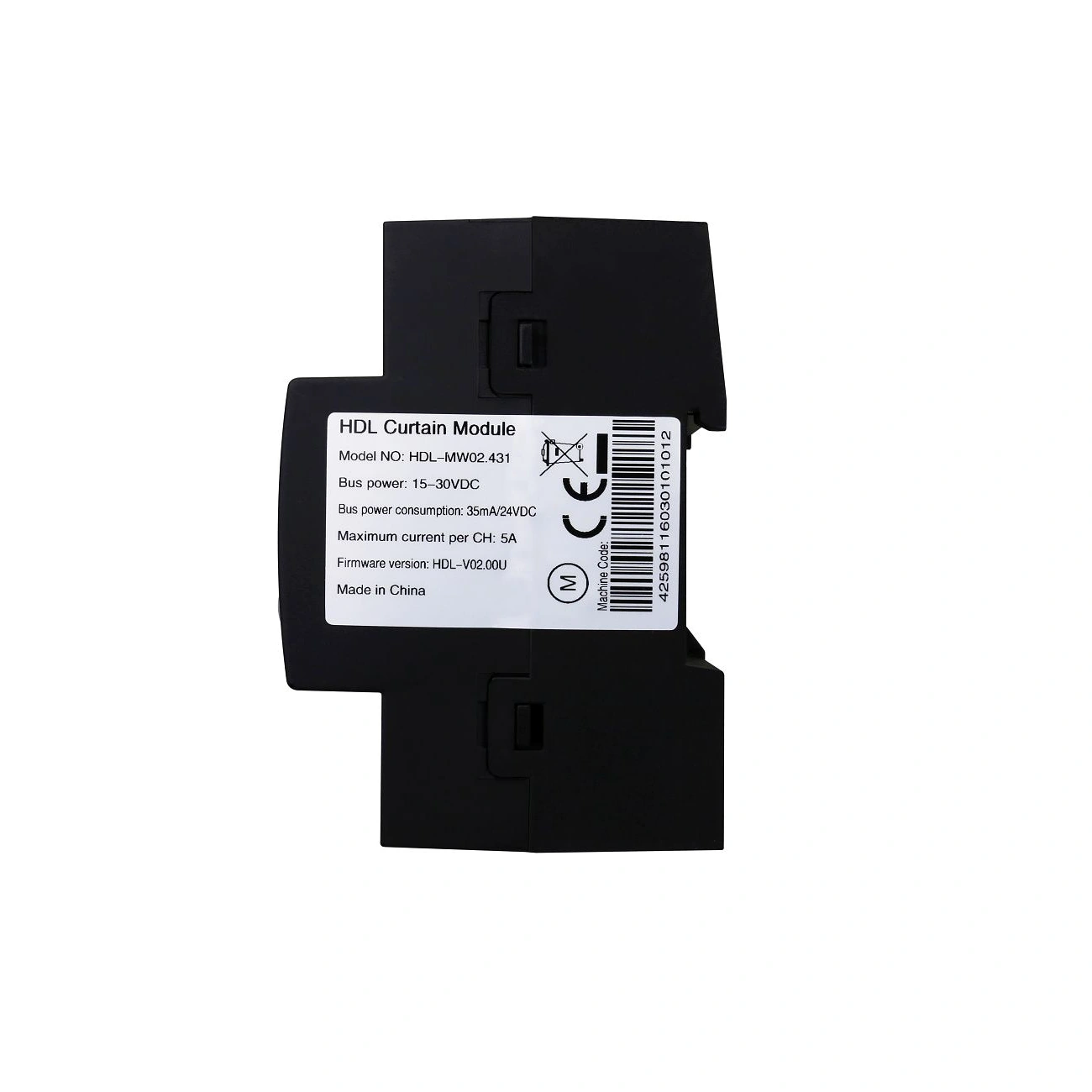

حداکثر جریان مجاز هر کانال ۵ آمپر اعلام شده است. هنگام انتخاب موتور باید جریان کاری و مشخصات بار با ظرفیت خروجی دستگاه مطابقت داشته باشد.

حفاظت اینترلاک سخت‌افزاری و نرم‌افزاری

این ماژول دارای حفاظت اینترلاک در دو سطح سخت‌افزاری و نرم‌افزاری است.

این قابلیت از اعمال هم‌زمان فرمان‌های متضاد به موتور جلوگیری می‌کند و به حفاظت از تجهیزات متصل کمک می‌کند.

تنظیم زمان کارکرد پرده

برای هر پرده می‌توان زمان حرکت را تنظیم کرد.

این ویژگی امکان قطع تغذیه AC پس از زمان تعیین‌شده را فراهم می‌کند و در صورت خرابی کلید حدی پرده، نقش حفاظتی دارد.

کنترل حرکت کوتاه یا Inching

هر کانال از قابلیت Inching پشتیبانی می‌کند که امکان حرکت کوتاه‌مدت موتور را فراهم می‌سازد.

این ویژگی برای تنظیم جزئی موقعیت یا زاویه تیغه‌های کرکره کاربرد دارد.

کنترل دستی روی ماژول

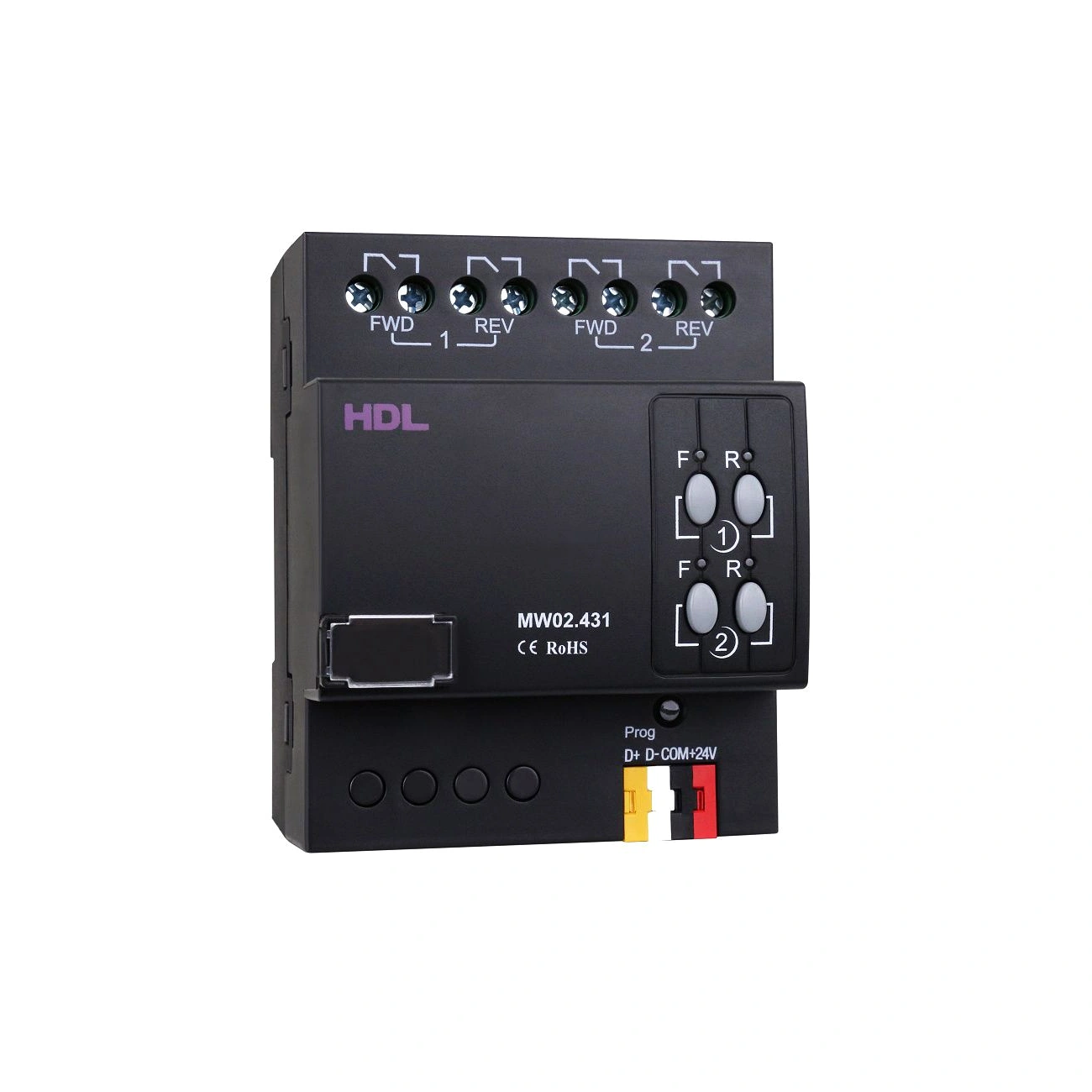

روی بدنه دستگاه برای هر پرده کلیدهای کنترل دستی قرار دارد:

• کلید F برای حرکت رو به جلو یا توقف
• کلید R برای حرکت معکوس یا توقف

نشانگرهای LED نیز وضعیت کنترل و عملکرد ماژول را نمایش می‌دهند.

ارتباط با سیستم HDL Buspro

ماژول MW02.431 از پروتکل HDL Buspro پشتیبانی می‌کند و امکان برنامه‌ریزی آسان و به‌روزرسانی آنلاین را دارد.

از طریق سیستم Buspro می‌توان کنترل پرده را با تجهیزات و رابط‌های کنترلی سازگار یکپارچه کرد. دیتاشیت به کنترل از طریق iPad و iPhone در شبکه محلی و اینترنت نیز اشاره می‌کند.

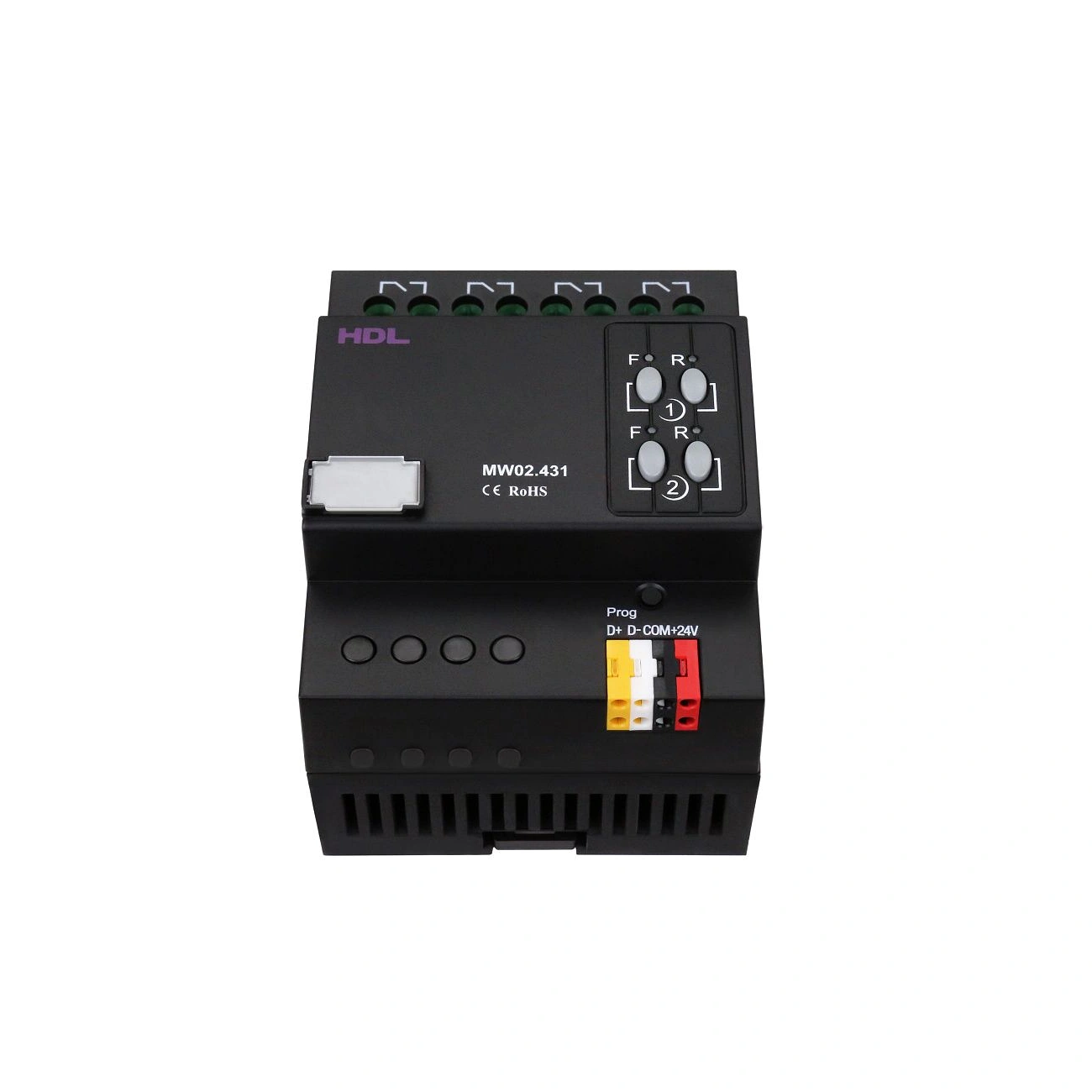

برای سیم‌کشی، کابل CAT5E یا HDL Buspro/KNX و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.

نصب در تابلو برق

این ماژول با ابعاد ۷۲ × ۹۰ × ۶۶ میلی‌متر برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری داخل تابلو برق طراحی شده است.

برای حفاظت مدارهای AC باید فیوز یا کلید مینیاتوری مناسب در نظر گرفته شود. همچنین کابل شبکه Buspro باید از سیم‌های برق AC جدا نگه داشته شود.

اتصال مستقیم برق AC به رابط Buspro مجاز نیست.

کاربردهای ماژول کنترل دو پرده HDL

این محصول برای کنترل دو پرده یا کرکره موتوردار در پروژه‌های هوشمندسازی مسکونی، اداری و تجاری کاربرد دارد. قابلیت حرکت کوتاه، تنظیم زمان کارکرد و کنترل دستی، امکان مدیریت دقیق‌تر حرکت موتورهای سازگار را فراهم می‌کند.

نصب و سیم‌کشی باید توسط نیروی متخصص و مطابق نقشه سازنده انجام شود. جریان موتور هر کانال باید کمتر از ۵ آمپر باشد و حفاظت مناسب برای مدارهای AC در نظر گرفته شود.
