سنسور کمدی S.O.S مدل LP5029

سنسور کمدی LP5029

سنسور کمدی LP5029 یک سنسور تک‌چشم مبتنی بر تکنولوژی IR است که برای کنترل روشنایی کمدهای دارای درب تک‌لنگه و انواع کشوها طراحی شده است. این سنسور با تشخیص وضعیت درب در محدوده حداکثر ۵ سانتی‌متر، امکان کنترل چراغ کمد را فراهم می‌کند و به دلیل ابعاد کوچک چشمی، فضای کمی در محل نصب اشغال می‌کند.

LP5029 قابلیت نصب به دو صورت توکار و روکار را دارد و برای نصب روکار نیز پلاک مخصوص همراه سنسور در نظر گرفته شده است. ورودی و خروجی این مدل در محدوده ۱۲ تا ۲۴ ولت DC قرار دارند و حداکثر جریان خروجی آن ۵ آمپر DC است.

عملکرد سنسور کمدی LP5029

سنسور کمدی LP5029 از تکنولوژی IR برای تشخیص استفاده می‌کند و حداکثر فاصله تشخیص اعلام‌شده برای آن ۵ سانتی‌متر است. این مدل به‌طور مشخص برای کمدهای دارای درب تک‌لنگه و انواع کشوها در نظر گرفته شده است.

چشمی کوچک سنسور باعث می‌شود برای نصب آن به فضای محدودی نیاز باشد. قطر بیرونی چشمی تنها ۱۰ میلی‌متر است و برای نصب توکار نیز گردبری با قطر ۸ میلی‌متر موردنیاز است.

افکت دیم هنگام روشن شدن چراغ

یکی از قابلیت‌های سنسور کمدی LP5029، افکت دیم هنگام روشن شدن چراغ است. طبق مشخصات ارائه‌شده، پس از فعال شدن سنسور، چراغ کمد به‌صورت ناگهانی به حداکثر شدت نور نمی‌رسد و طی حدود ۱٫۵ ثانیه از حالت خاموش به حداکثر شدت نور خود می‌رسد.

این قابلیت بخشی از عملکرد خود سنسور است و برای روشن شدن تدریجی چراغ متصل به آن در نظر گرفته شده است.

ورودی و خروجی ۱۲ تا ۲۴ ولت DC

سنسور LP5029 با ولتاژ ورودی ۱۲ تا ۲۴ ولت DC کار می‌کند و خروجی آن نیز در همین محدوده ولتاژ قرار دارد.

حداکثر جریان خروجی سنسور ۵ آمپر DC اعلام شده است. بر اساس مشخصات محصول، حداکثر توان قابل استفاده برای چراغ‌های ۱۲ ولت DC برابر با ۶۰ وات و برای چراغ‌های ۲۴ ولت DC برابر با ۱۲۰ وات است.

بنابراین هنگام انتخاب چراغ و منبع تغذیه برای این سنسور باید ولتاژ سیستم و حداکثر جریان و توان خروجی LP5029 در نظر گرفته شوند و بار متصل از محدوده اعلام‌شده برای محصول فراتر نرود.

نصب توکار و روکار سنسور LP5029

سنسور کمدی LP5029 را می‌توان به دو روش توکار یا روکار نصب کرد. برای نصب توکار، چشمی کوچک سنسور در محل موردنظر قرار می‌گیرد و قطر گردبر موردنیاز تنها ۸ میلی‌متر است.

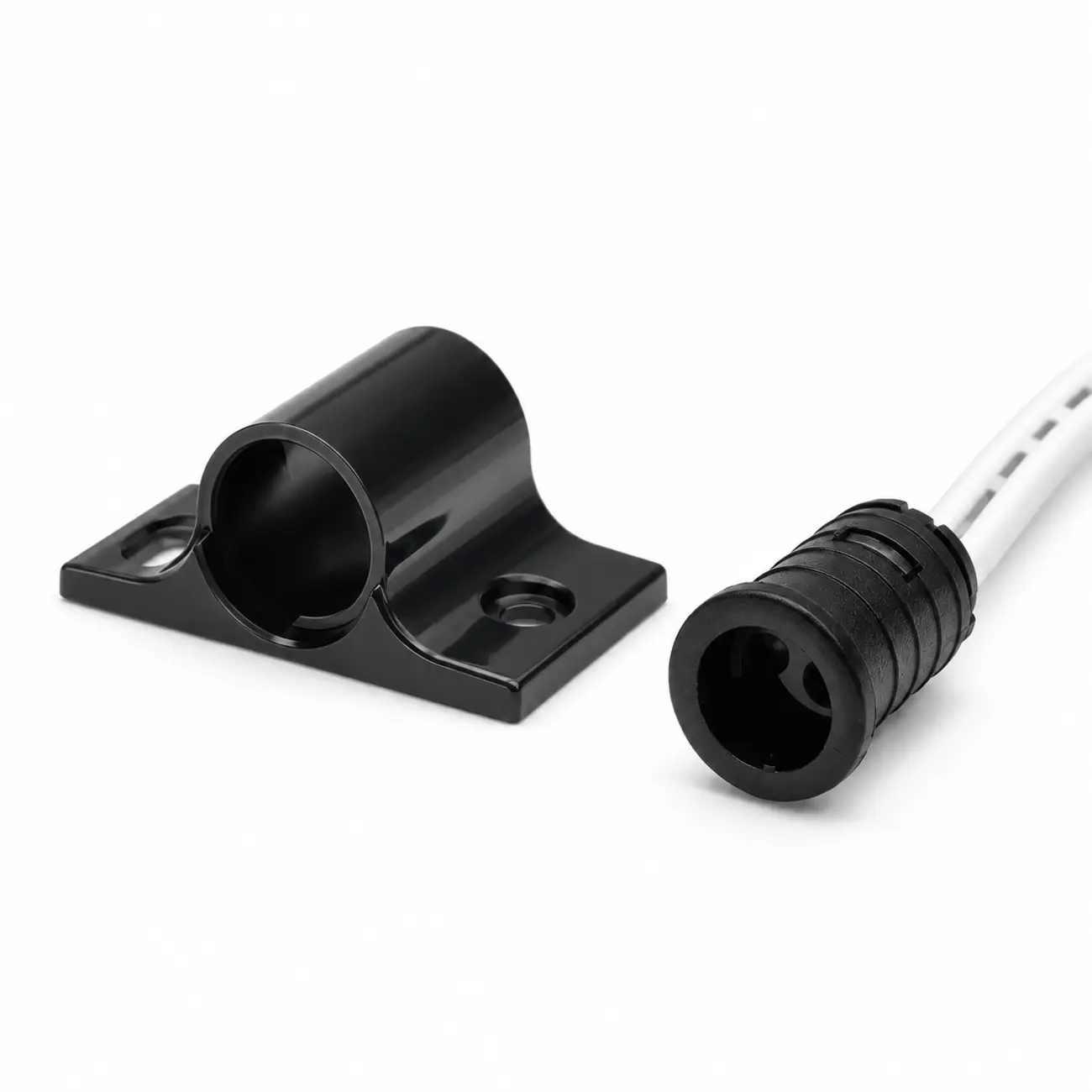

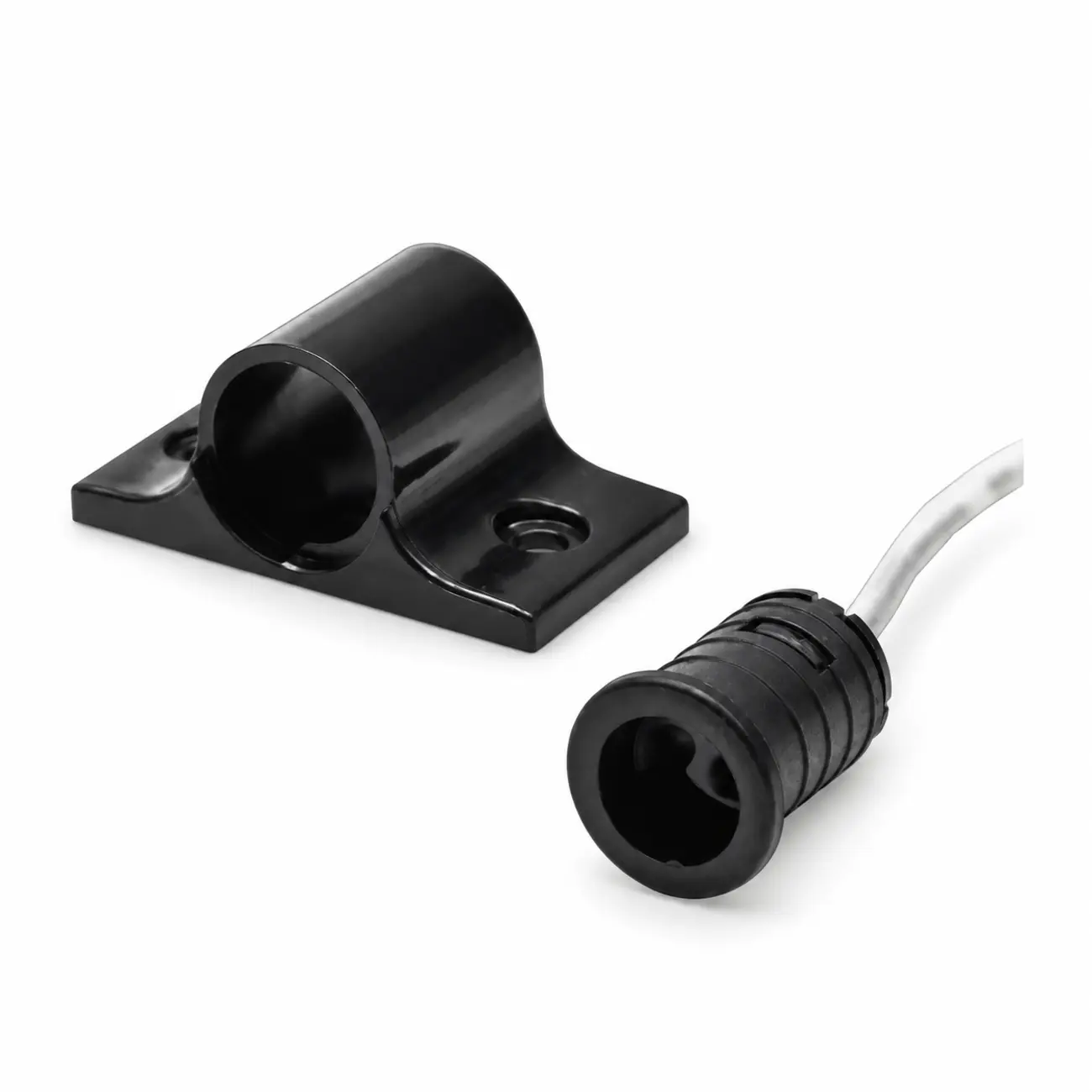

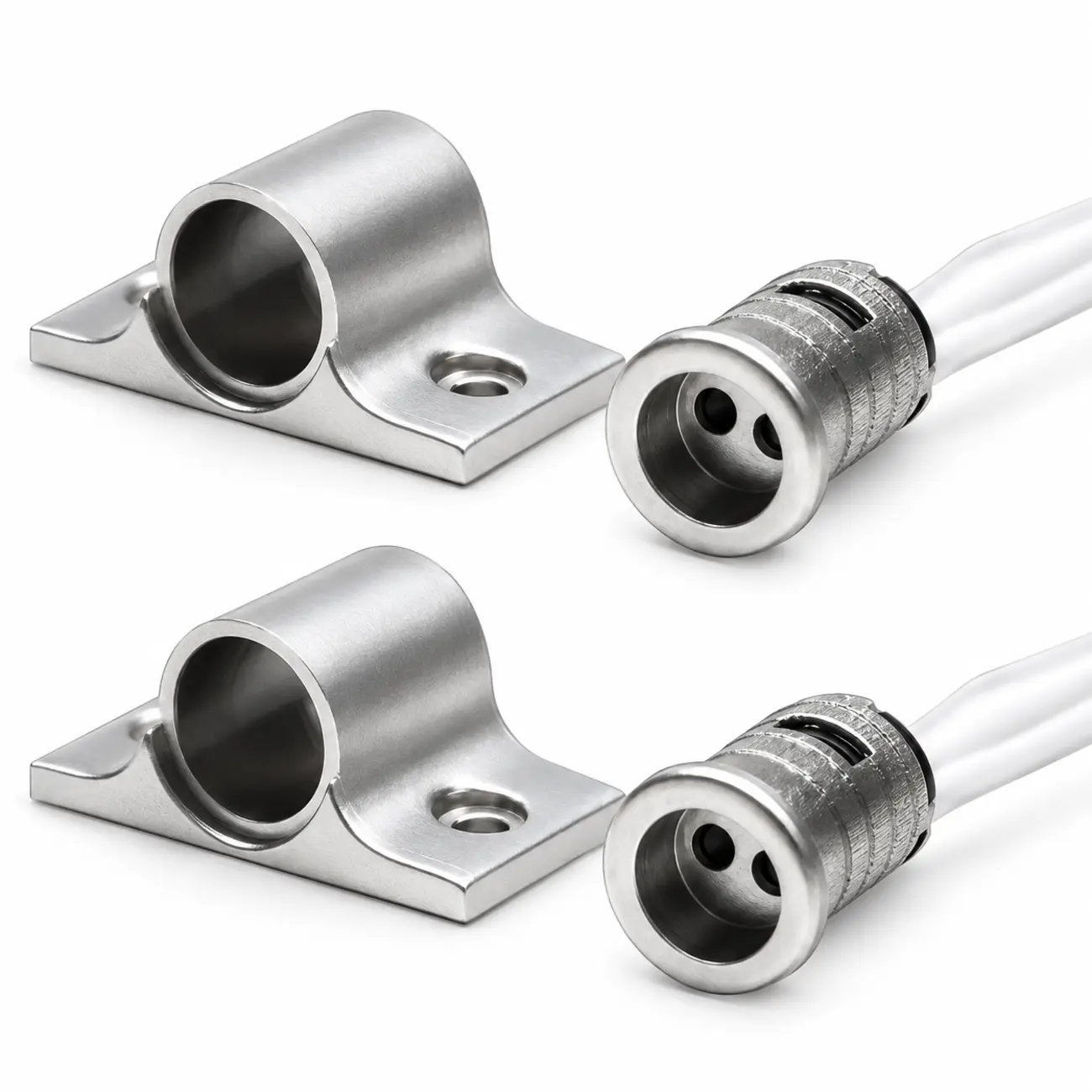

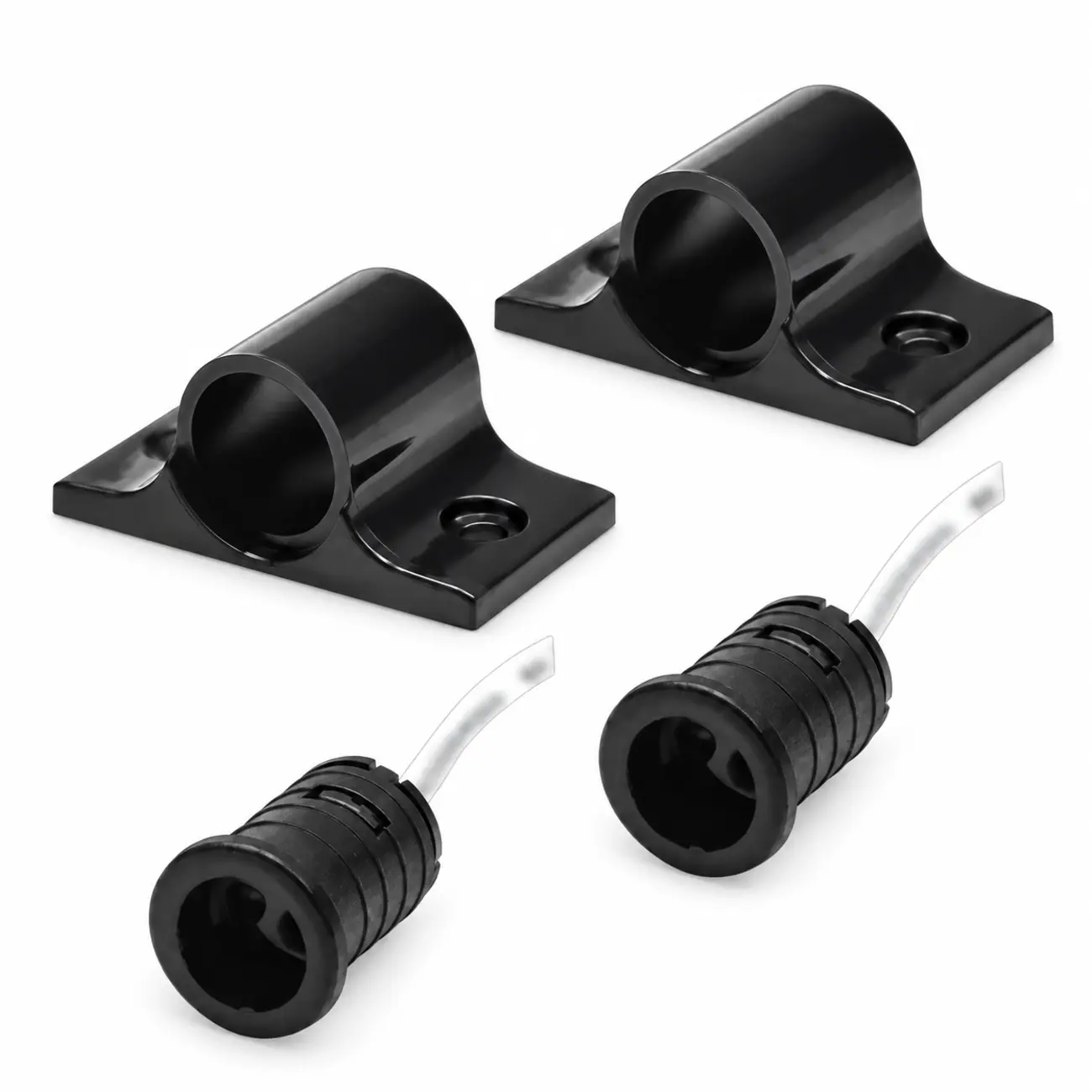

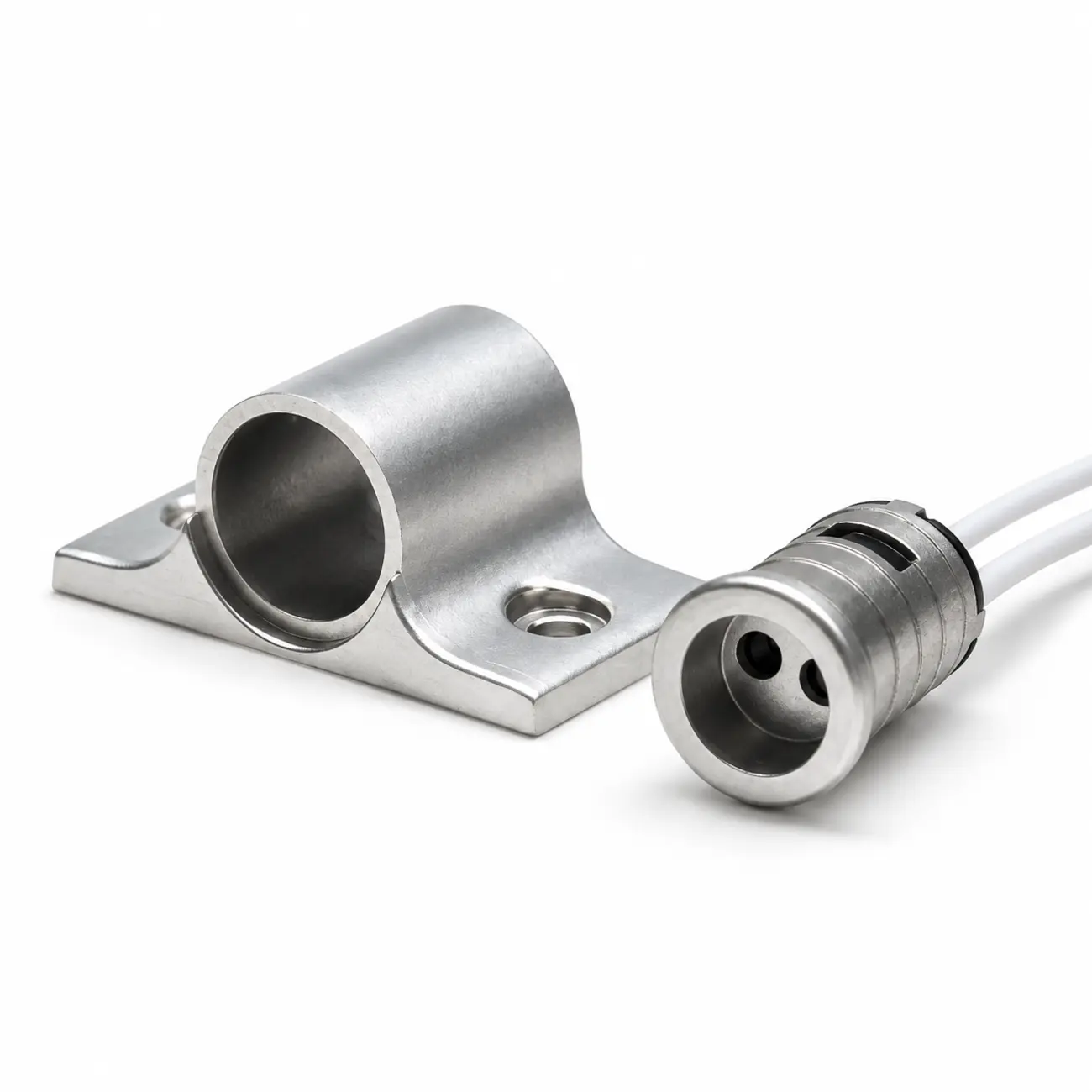

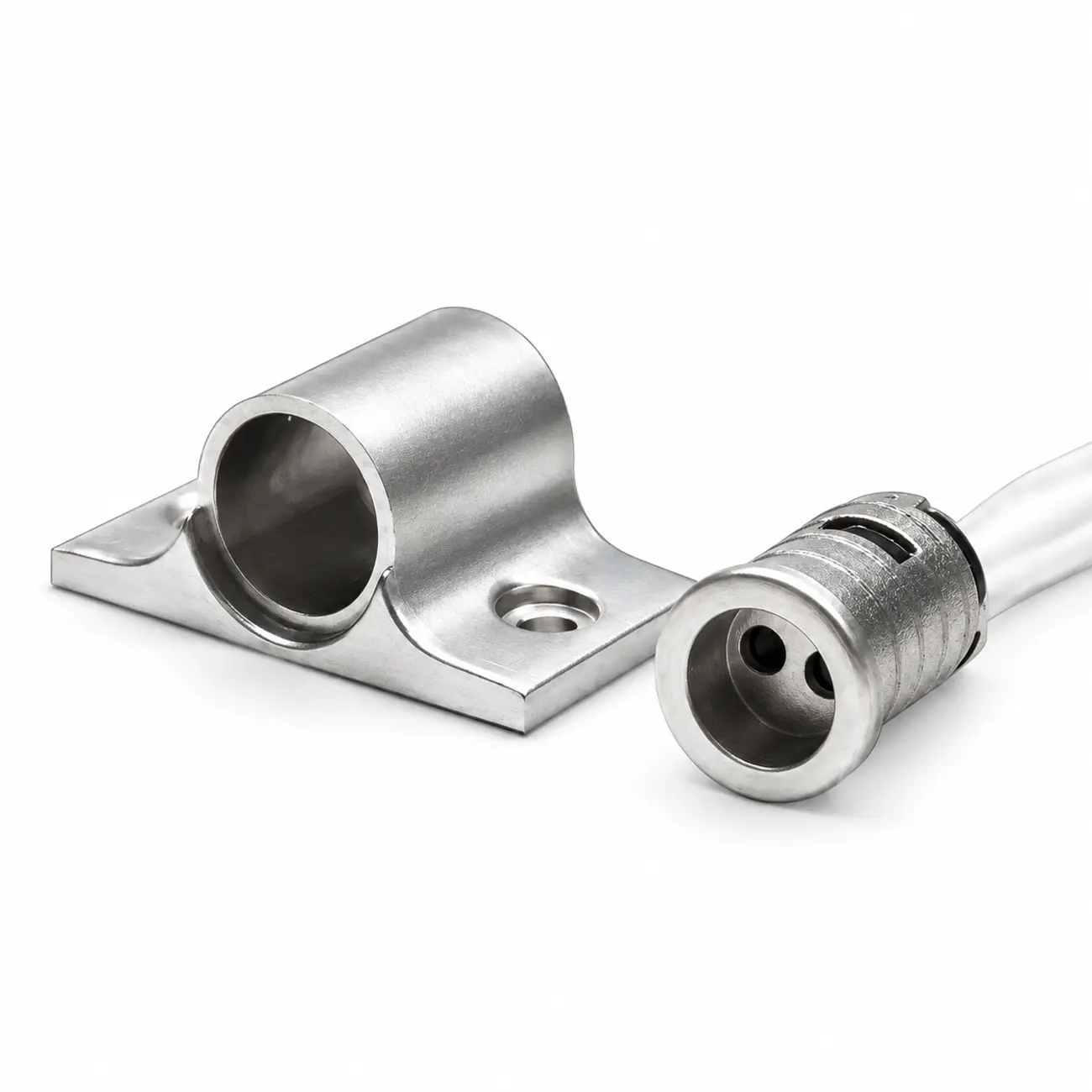

برای پروژه‌هایی که امکان ایجاد محل نصب توکار وجود ندارد، این مدل دارای پلاک مخصوص نصب روکار است. به این ترتیب می‌توان روش نصب را با توجه به ساختار کمد یا کشو انتخاب کرد.

عمق چشمی نیز ۱۱ میلی‌متر است؛ بنابراین پیش از نصب توکار باید فضای موردنیاز برای قرارگیری آن بررسی شود.

ابعاد چشمی و طول سیم‌ها

چشمی LP5029 ابعاد کوچکی دارد. قطر بیرونی آن ۱۰ میلی‌متر، قطر داخلی یا گردبر ۸ میلی‌متر و عمق آن ۱۱ میلی‌متر است.

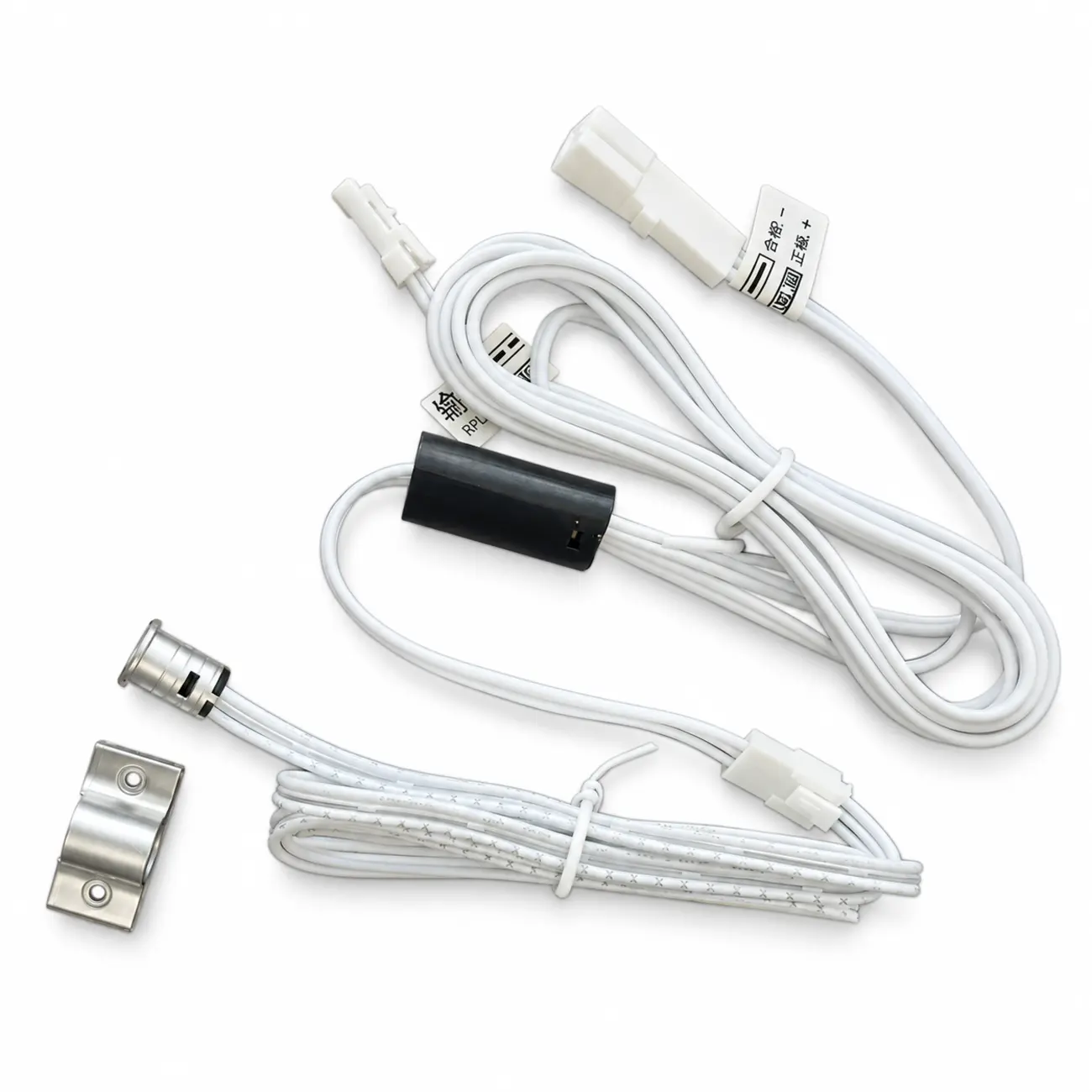

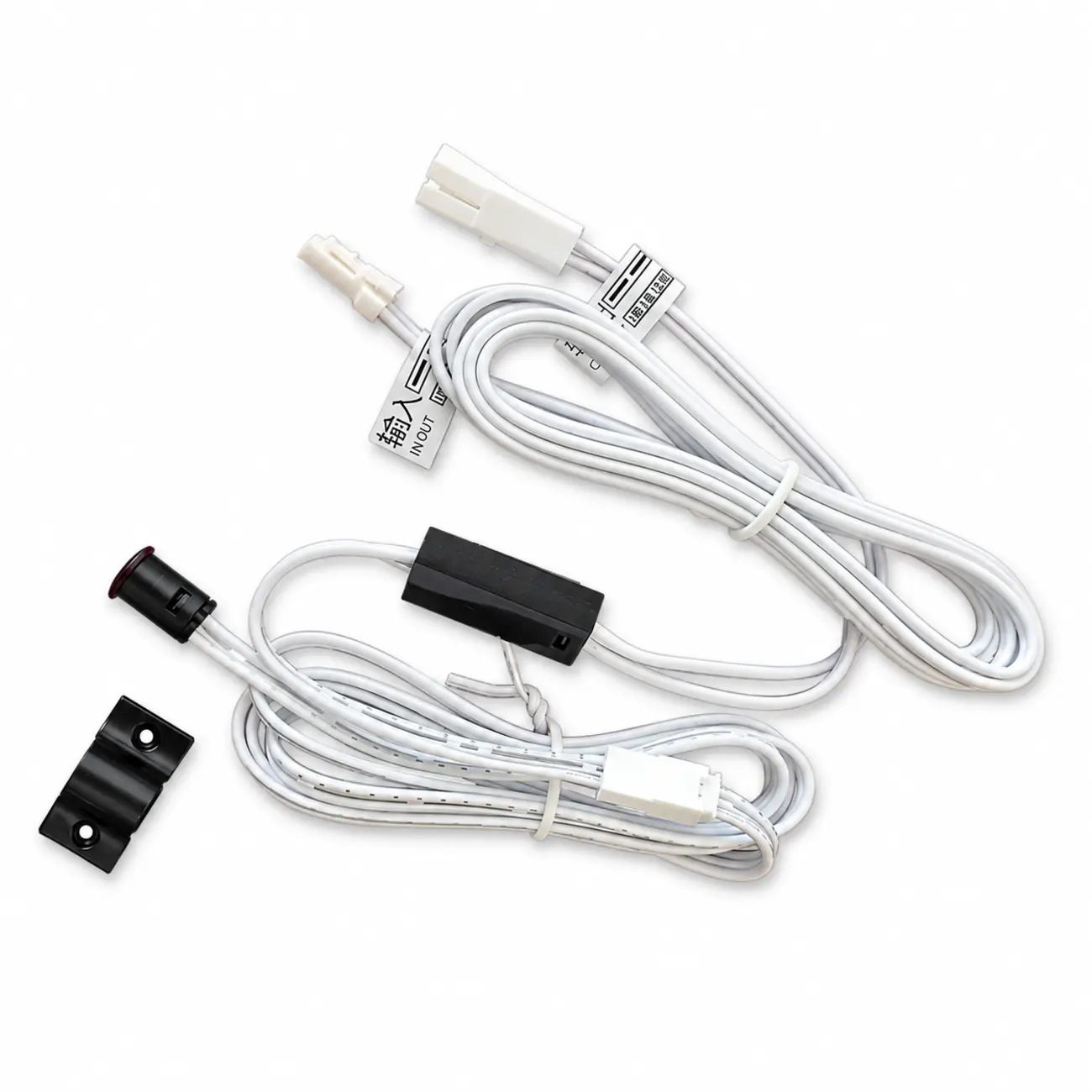

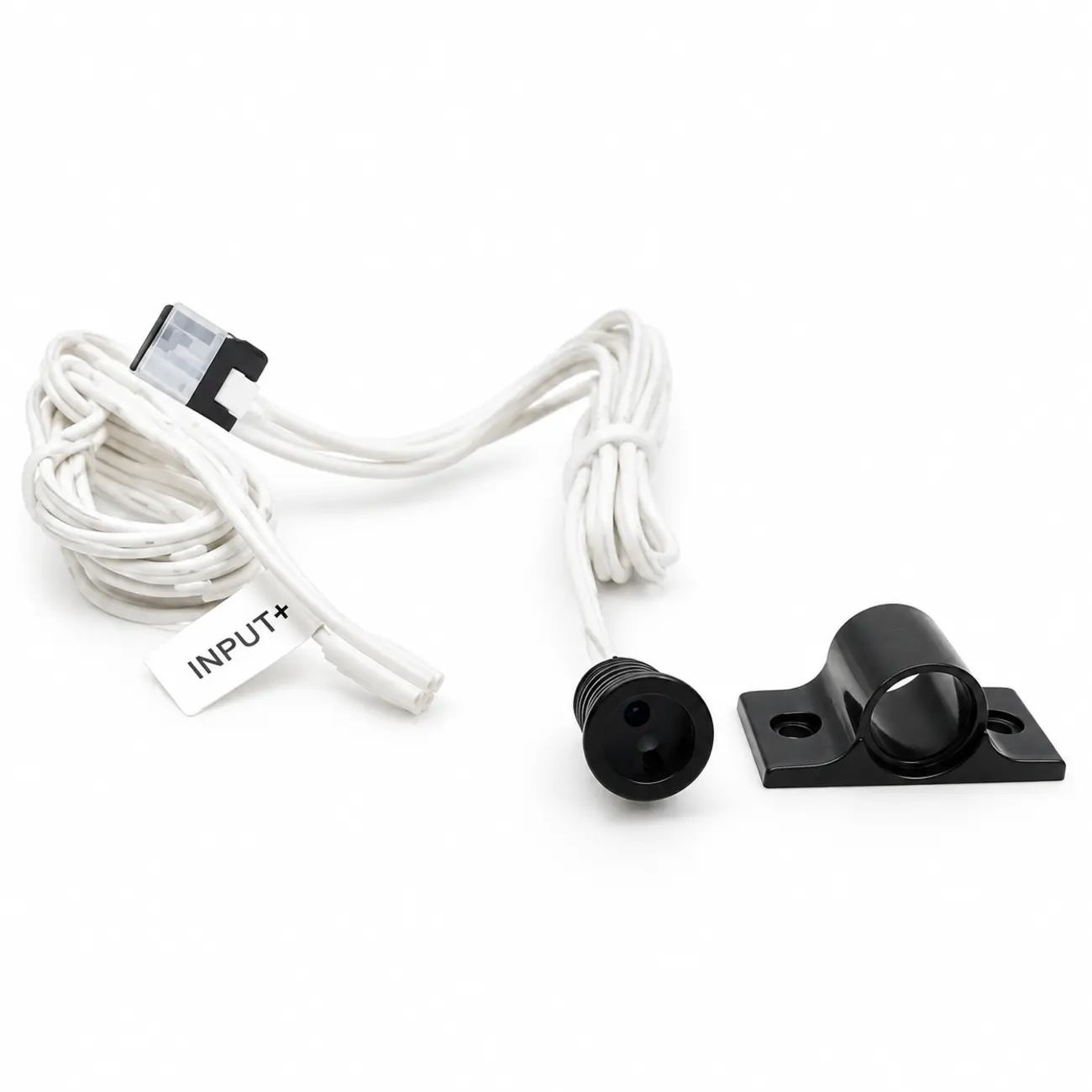

برای اتصال چشمی، یک متر سیم در نظر گرفته شده است. همچنین سنسور دارای نیم متر سیم برای ورودی و نیم متر سیم برای خروجی است. این طول سیم‌ها باید هنگام تعیین محل سنسور، منبع تغذیه و چراغ در طراحی کمد مورد توجه قرار گیرد.

کاربرد سنسور کمدی LP5029

بر اساس مشخصات ارائه‌شده، سنسور کمدی LP5029 به‌طور مشخص برای کمدهای دارای درب تک‌لنگه و انواع کشوها طراحی شده است.

ابعاد کوچک چشمی، امکان نصب توکار و روکار و کارکرد با سیستم‌های روشنایی ۱۲ تا ۲۴ ولت DC، مشخصات اصلی این مدل برای استفاده در روشنایی کمد و کشو هستند.

هنگام انتخاب این سنسور باید نوع درب، محل قرارگیری چشمی، فاصله تشخیص حداکثر ۵ سانتی‌متر، ولتاژ چراغ و توان مصرفی تجهیزات متصل بررسی شوند.
