مبدل Buspro به RS232/RS485 برند HDL مدل MRS232.431

مبدل Buspro به RS232/RS485 برند HDL مدل MRS232.431

مبدل Buspro به RS232/RS485 برند HDL مدل MRS232.431 یک ماژول ارتباطی برای یکپارچه‌سازی تجهیزات دارای رابط سریال RS232 یا RS485 با سیستم هوشمند HDL Buspro است. این مبدل ارتباط دوطرفه را فراهم می‌کند؛ بنابراین تجهیزات RS232 و RS485 می‌توانند تجهیزات HDL Buspro را کنترل کنند و در جهت مقابل نیز فرمان‌های Buspro برای کنترل تجهیزات متصل به RS232 یا RS485 استفاده شوند.

این مدل از Baud Rateهای مختلف تا 115200bps پشتیبانی می‌کند و امکان تعریف حداکثر ۱۰۰ فرمان کنترلی را دارد. هر فرمان می‌تواند حداکثر شامل ۳۳ کاراکتر ASCII باشد و برای هر فرمان نیز Targetهای شماره ۱ تا ۱۰ قابل تعریف هستند.

ارتباط بین Buspro، RS232 و RS485

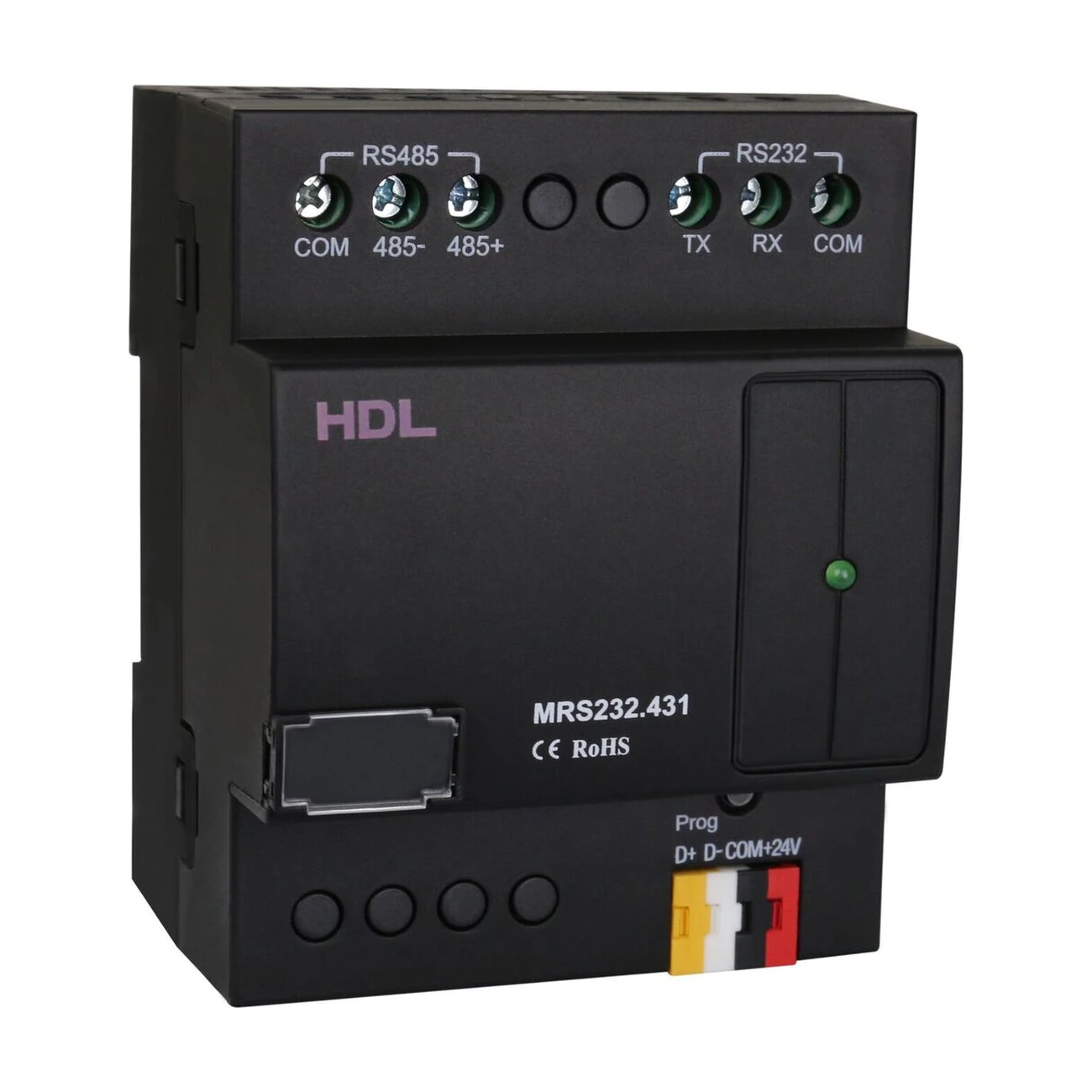

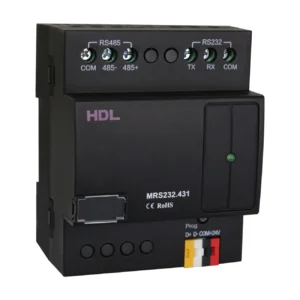

HDL MRS232.431 دارای سه رابط ارتباطی HDL Buspro، RS232 و RS485 است.

این ساختار امکان Integration تجهیزات سریال با سیستم هوشمند HDL را فراهم می‌کند. دستگاه می‌تواند در حالتی استفاده شود که تجهیز RS232 یا RS485 سیستم Buspro را کنترل کند و همچنین در جهت معکوس، Buspro فرمان موردنیاز تجهیز RS232 یا RS485 را ارسال کند.

ارتباط دوطرفه RS232 و Buspro

یکی از عملکردهای اصلی این مدل ایجاد ارتباط دوطرفه میان RS232 و HDL Buspro است.

بنابراین یک تجهیز دارای RS232 می‌تواند فرمان‌هایی را برای تجهیزات Buspro ارسال کند و سیستم HDL Buspro نیز می‌تواند تجهیزات RS232 را کنترل کند. این ویژگی برای اتصال تجهیزات جانبی دارای رابط سریال به پروژه هوشمندسازی کاربرد دارد.

ارتباط دوطرفه RS485 و Buspro

HDL MRS232.431 تنها به RS232 محدود نیست و از RS485 نیز پشتیبانی می‌کند.

طبق دیتاشیت، تجهیز RS485 می‌تواند دستگاه‌های HDL Buspro را کنترل کند و در جهت مقابل نیز Buspro امکان کنترل تجهیزات RS485 را دارد.

ذخیره حداکثر ۱۰۰ فرمان کنترلی

این مبدل امکان تعریف حداکثر ۱۰۰ Control Command را فراهم می‌کند.

هر فرمان کنترلی می‌تواند حداکثر شامل ۳۳ کاراکتر ASCII باشد. این قابلیت برای تعریف فرمان‌های سریال موردنیاز تجهیزات متصل به مبدل کاربرد دارد.

تعریف Target برای فرمان‌ها

برای Control Commandهای دستگاه، Target Number از ۱ تا ۱۰ در نظر گرفته شده است.

این قابلیت امکان اختصاص Targetهای موردنیاز به فرمان‌های تعریف‌شده را در ساختار Integration فراهم می‌کند.

پشتیبانی از Baud Rateهای مختلف

Baud Rate رابط سریال متناسب با تجهیز متصل قابل تنظیم است.

نرخ‌های پشتیبانی‌شده شامل 1200، 2400، 4800، 9600، 14400، 19200، 38400، 57600 و 115200bps هستند.

هنگام راه‌اندازی باید Baud Rate مبدل با نرخ ارتباطی تجهیز متصل مطابقت داشته باشد.

تنظیمات Data Bit و Stop Bit

Data Bit دستگاه روی ۸ بیت تعریف شده است.

برای Stop Bit نیز امکان انتخاب ۱ یا ۲ وجود دارد. این پارامترها در کنار Baud Rate باید بر اساس مشخصات ارتباطی تجهیز سریال تنظیم شوند.

پشتیبانی از پروتکل سفارشی

دیتاشیت اشاره می‌کند که برای برخی تجهیزات خاص، در صورتی که پروتکل استاندارد با RS232 سازگار نباشد، استفاده از Custom Protocol ضروری است.

بنابراین وجود رابط RS232 یا RS485 به‌تنهایی تضمین‌کننده سازگاری با هر تجهیز نیست و پروتکل ارتباطی دستگاه موردنظر نیز باید بررسی شود.

رابط HDL Buspro

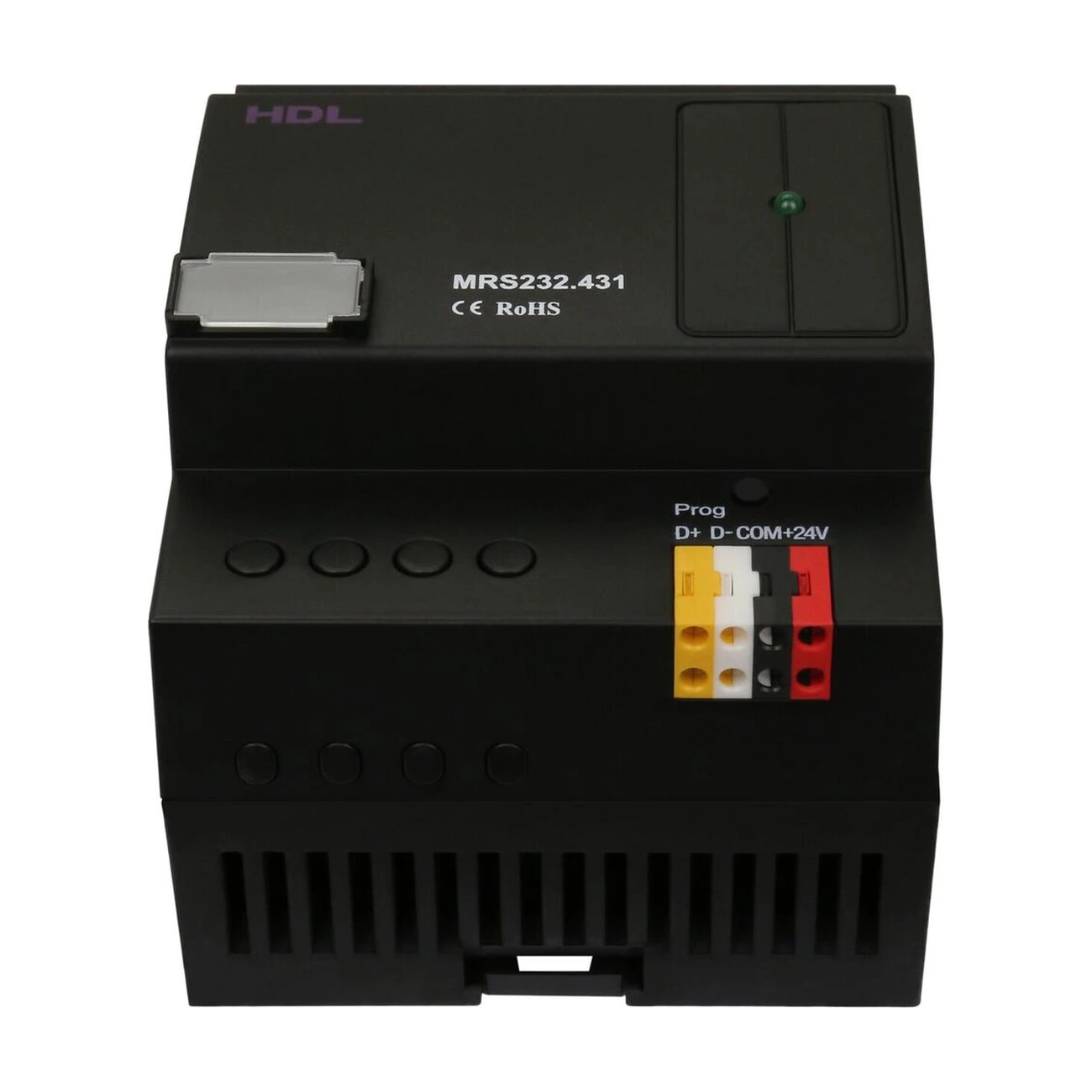

سمت سیستم هوشمند دستگاه از رابط HDL Buspro استفاده می‌کند.

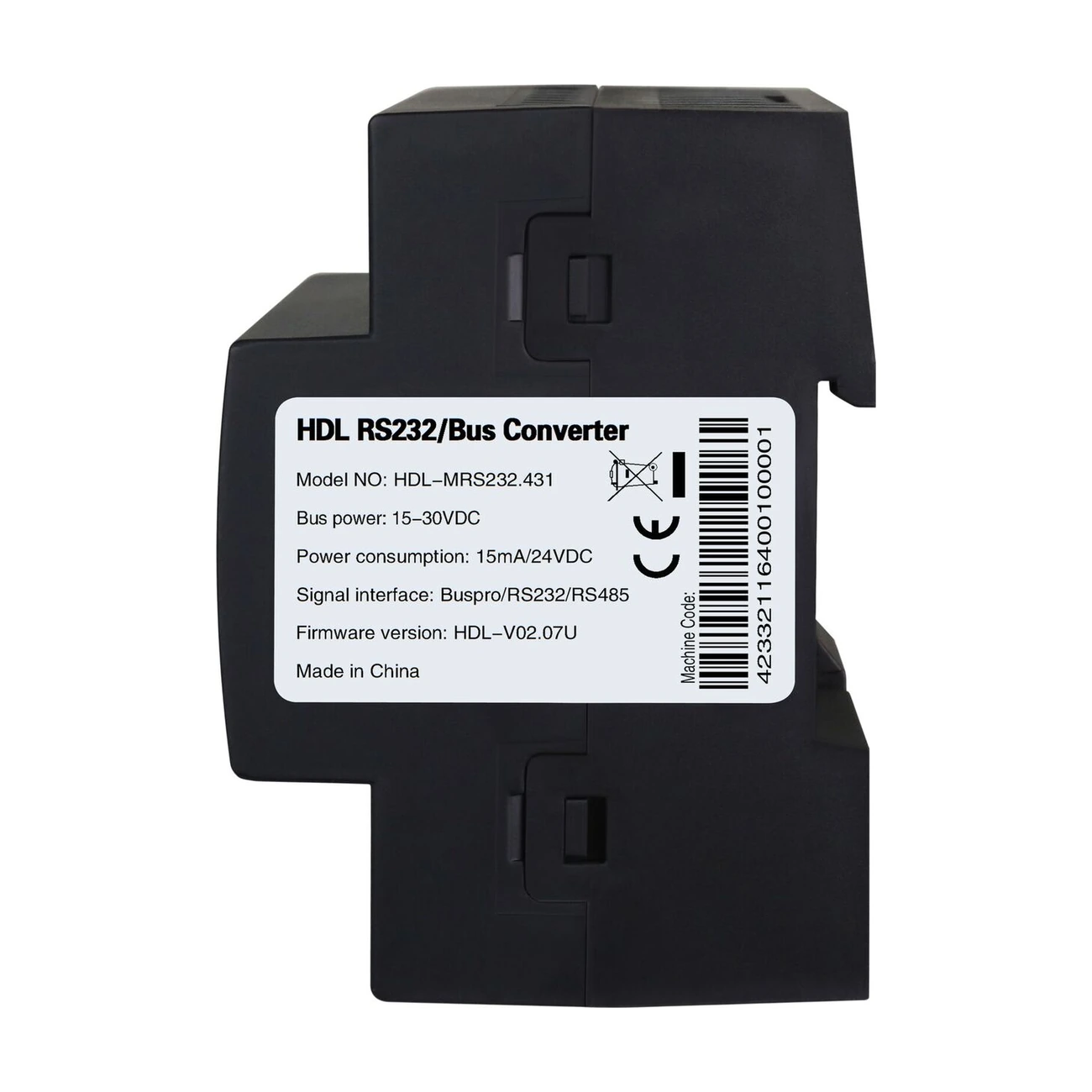

ولتاژ کاری ماژول 12 تا 30 ولت DC و مصرف Buspro آن در ولتاژ 24V DC برابر 15mA است.

برای کابل‌کشی Buspro می‌توان از CAT5E یا کابل HDL Buspro/KNX استفاده کرد و اتصال باید به‌صورت سری یا Hand-in-Hand انجام شود.

طراحی تابلویی و نصب روی ریل DIN

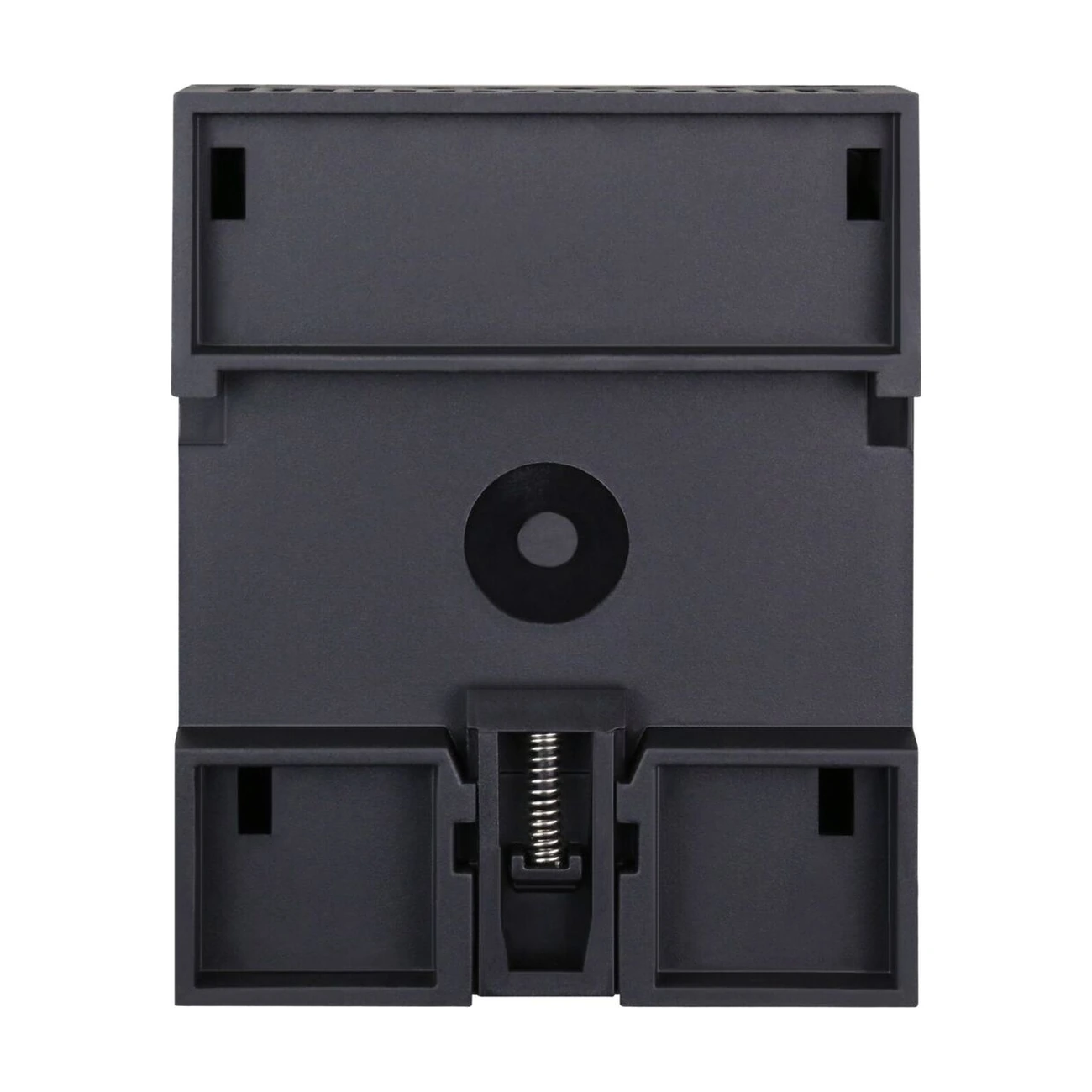

HDL MRS232.431 برای نصب داخل DB Box طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود.

ابعاد دستگاه 72×90×66 میلی‌متر، وزن آن ۳۱۰ گرم و جنس بدنه Nylon و PC است. درجه حفاظت محصول نیز IP20 اعلام شده است.

دکمه و نشانگر وضعیت

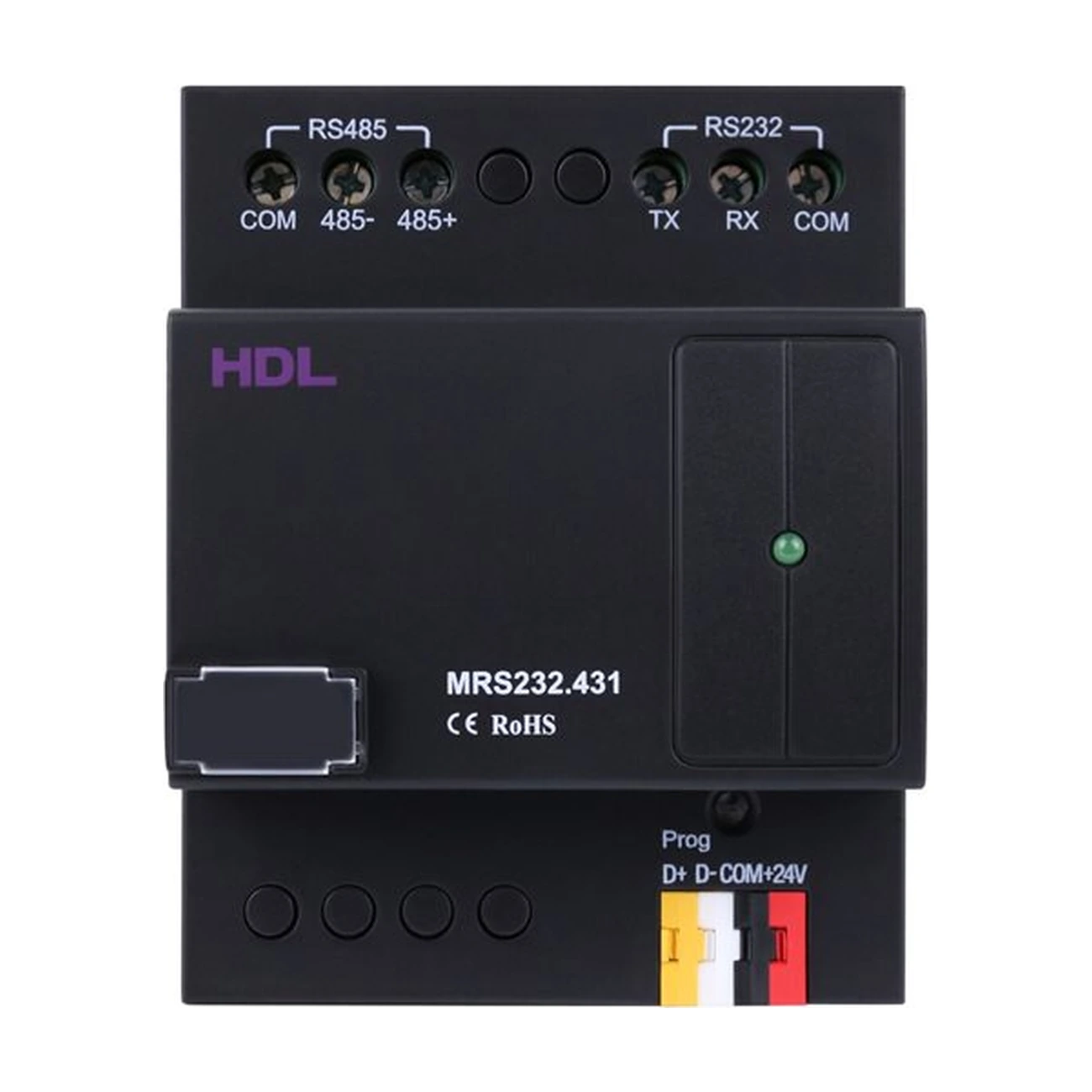

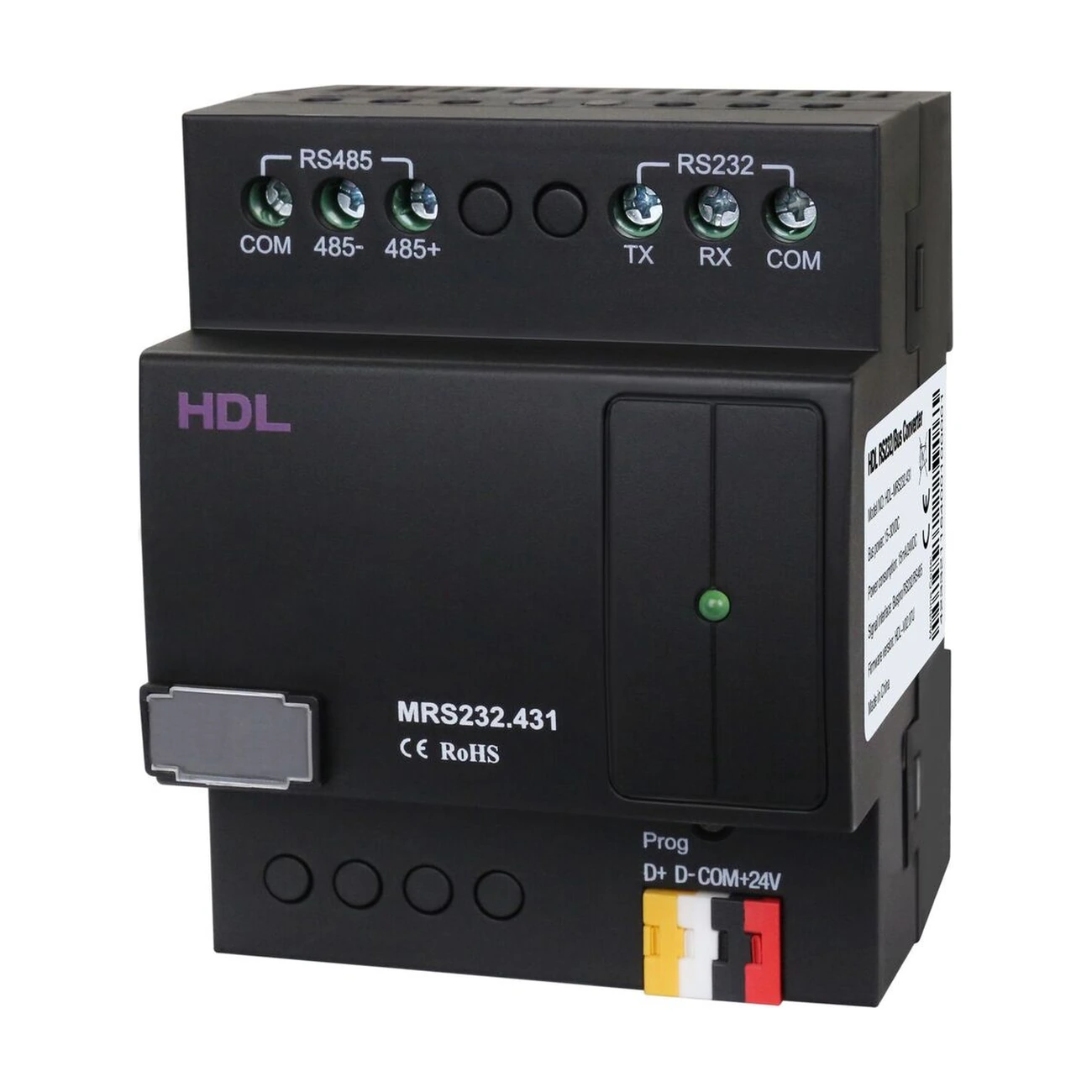

در دیاگرام صفحه دوم دیتاشیت، رابط‌های RS485 و RS232 در قسمت بالای ماژول و رابط HDL Buspro در پایین آن مشخص شده‌اند.

دستگاه همچنین دارای نشانگر وضعیت است که هنگام عملکرد صحیح چشمک می‌زند. با نگه‌داشتن دکمه به مدت ۳ ثانیه، امکان تغییر ID از طریق نرم‌افزار HDL-Bus فراهم می‌شود.

کاربرد مبدل Buspro به RS232/RS485

مبدل Buspro به RS232/RS485 برند HDL مدل MRS232.431 برای پروژه‌هایی کاربرد دارد که یک تجهیز دارای رابط RS232 یا RS485 باید با سیستم HDL Buspro تبادل فرمان داشته باشد.

ارتباط دوطرفه دستگاه اجازه می‌دهد فرمان از سمت تجهیز سریال به Buspro ارسال شود یا سیستم Buspro تجهیزات سریال را کنترل کند. پشتیبانی از ۱۰۰ فرمان، رشته‌های ASCII تا ۳۳ کاراکتر و Baud Rateهای متنوع نیز امکان تنظیم ساختار ارتباطی متناسب با تجهیزات مختلف را فراهم می‌کند.

با این حال پیش از استفاده باید پروتکل تجهیز موردنظر بررسی شود. خود HDL نیز تأکید کرده است که برای برخی تجهیزات خاص، در صورت ناسازگاری پروتکل استاندارد، Custom Protocol موردنیاز خواهد بود.
