پنل خورشیدی دوطرفه Trina Solar مدل TSM-NEG19RC.20 توان ۶۲۰ وات

پنل خورشیدی ۶۲۰ وات Trina Solar با فناوری N-Type TOPCon

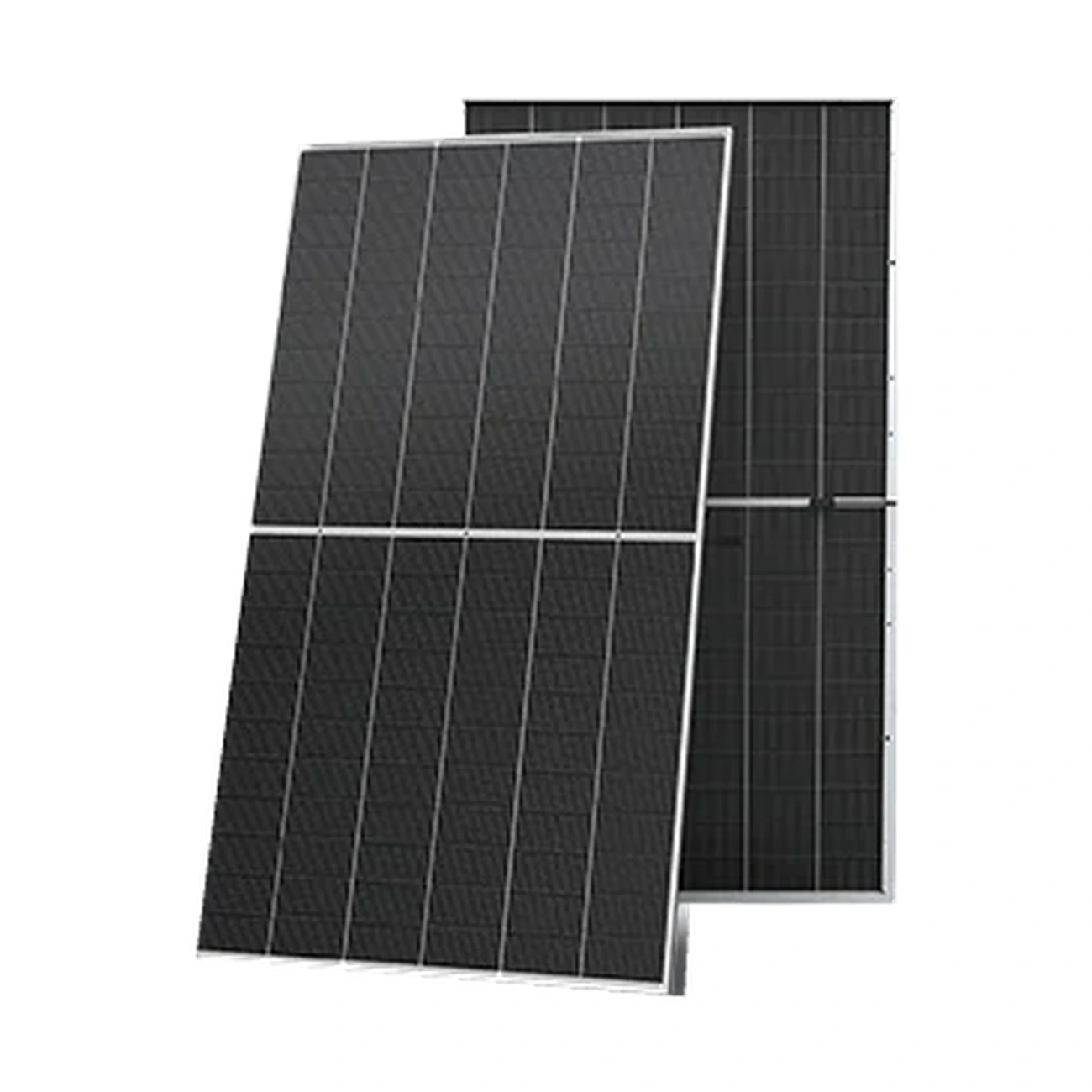

پنل خورشیدی ۶۲۰ وات Trina Solar مدل TSM-NEG19RC.20 از سری Vertex N، یک ماژول خورشیدی مونوکریستال دوطرفه (Bifacial) است که با فناوری سلول‌های N-Type TOPCon و ساختار شیشه دوجداره (Dual Glass) برای تولید برق خورشیدی طراحی شده است.

این پنل با توان نامی ۶۲۰ وات و راندمان ۲۳ درصد، امکان جذب نور از سطح جلو و استفاده از نور بازتاب‌شده به پشت ماژول را فراهم می‌کند. این ویژگی در شرایط نصب مناسب می‌تواند به افزایش تولید انرژی کمک کند.

استفاده از فناوری MBB، طراحی اتصال سلولی با تراکم بالا، ضریب دمایی توان ۰.۲۹- درصد بر درجه سانتی‌گراد و جعبه اتصال IP68 از ویژگی‌های فنی این محصول هستند.

پنل خورشیدی Trina Solar مدل TSM-NEG19RC.20 برای نیروگاه‌های خورشیدی، پروژه‌های تجاری و صنعتی و سامانه‌های تولید برق ساختمان‌هایی که فضای نصب مناسب دارند، قابل بررسی است.

فناوری دوطرفه Bifacial؛ استفاده از تابش پشت پنل

یکی از مهم‌ترین ویژگی‌های پنل خورشیدی ۶۲۰ وات Trina Solar، طراحی دوطرفه یا Bifacial است.

در این فناوری، سطح جلویی پنل تابش مستقیم خورشید را دریافت می‌کند و سطح پشتی نیز می‌تواند نور بازتاب‌شده از زمین یا محیط اطراف را به انرژی الکتریکی تبدیل کند.

سازنده برای این خانواده امکان افزایش توان ناشی از سطح پشتی را تا ۳۰ درصد در شرایط مناسب معرفی کرده است.

میزان افزایش واقعی به عواملی مانند بازتابندگی سطح زیر پنل، ارتفاع نصب، فاصله ردیف‌ها و شرایط تابش بستگی دارد و مقدار ثابتی نیست.

سلول‌های N-Type با فناوری TOPCon

پنل خورشیدی ۶۲۰ وات Trina Solar از سلول‌های مونوکریستال N-Type با فناوری TOPCon استفاده می‌کند.

این فناوری با هدف بهبود عملکرد تبدیل انرژی و کاهش برخی عوامل افت عملکرد سلول‌های خورشیدی توسعه یافته است.

استفاده از فناوری N-Type TOPCon در کنار ساختار دوطرفه، این پنل را برای پروژه‌هایی که به توان بالا و عملکرد بلندمدت نیاز دارند، قابل بررسی می‌کند.

توان نامی ۶۲۰ وات و راندمان ۲۳ درصد

توان نامی این مدل در شرایط آزمون استاندارد STC برابر ۶۲۰ وات است.

راندمان ماژول نیز ۲۳ درصد اعلام شده است.

شرایط STC شامل تابش ۱۰۰۰ وات بر مترمربع، دمای سلول ۲۵ درجه سانتی‌گراد و طیف تابشی AM1.5 هستند.

در شرایط واقعی، توان تولیدی پنل با توجه به شدت تابش، دمای سلول، زاویه نصب و شرایط محیطی تغییر می‌کند.

افزایش توان با دریافت نور از پشت پنل

برای پنل خورشیدی ۶۲۰ وات Trina Solar، مقادیر زیر در شرایط افزایش توان ناشی از سطح پشتی اعلام شده‌اند:

این اعداد مربوط به شرایط آزمون و محاسبات مرجع هستند و به معنای تولید ثابت ۶۵۱ یا ۶۸۲ وات در تمام ساعات روز نیستند.

فناوری MBB و اتصال سلولی با تراکم بالا

این پنل از فناوری Multi Busbar یا MBB بهره می‌برد.

این فناوری با بهبود مسیرهای جمع‌آوری جریان و کاهش مقاومت سری، به عملکرد الکتریکی سلول‌ها کمک می‌کند.

همچنین طراحی اتصال سلولی با تراکم بالا در این خانواده برای افزایش چگالی توان ماژول به کار رفته است.

ساختار شیشه دوجداره Dual Glass

پنل خورشیدی ۶۲۰ وات Trina Solar دارای ساختار Dual Glass است.

در این طراحی، از شیشه جلویی با ضخامت ۲ میلی‌متر و پوشش ضدبازتاب استفاده شده است.

شیشه پشتی نیز ضخامت ۲ میلی‌متر دارد و بخشی از ساختار دوطرفه ماژول را تشکیل می‌دهد.

این ساختار برای محافظت از سلول‌ها و استفاده در شرایط محیطی مختلف طراحی شده است.

عملکرد در نور کم و سایه‌اندازی بین ردیف‌ها

یکی از ویژگی‌های معرفی‌شده برای پنل خورشیدی ۶۲۰ وات Trina Solar، عملکرد مناسب در شرایط تابش کم است.

همچنین طراحی این خانواده برای بهبود تولید انرژی در شرایط سایه‌اندازی بین ردیف‌های پنل بهینه شده است.

این ویژگی به معنای حذف اثر سایه نیست؛ سایه‌اندازی همچنان می‌تواند توان خروجی ماژول را کاهش دهد.

عملکرد حرارتی و ضریب دمایی

ضریب دمایی توان این پنل برابر ۰.۲۹- درصد بر درجه سانتی‌گراد است.

این مشخصه نشان می‌دهد با افزایش دمای سلول نسبت به شرایط مرجع، توان خروجی پنل کاهش پیدا می‌کند.

محدوده دمای کاری نیز از ۴۰- تا ۸۵+ درجه سانتی‌گراد اعلام شده است.

این پارامترها در طراحی سامانه‌های خورشیدی در مناطق گرم اهمیت دارند.

مقاومت مکانیکی در برابر بارهای محیطی

پنل خورشیدی ۶۲۰ وات Trina Solar دارای مقاومت مکانیکی اعلام‌شده تا ۵۴۰۰+ پاسکال در بارگذاری مثبت و ۲۴۰۰- پاسکال در بارگذاری منفی است.

این مقادیر برای بررسی شرایط بارگذاری سازه، باد و برف اهمیت دارند.

همچنین سازنده مقاومت در برابر پدیده PID و شرایط محیطی سخت را از ویژگی‌های این خانواده معرفی کرده است.

جعبه اتصال IP68

این پنل به جعبه اتصال با درجه حفاظت IP68 مجهز است.

این درجه حفاظت برای جعبه اتصال در برابر نفوذ گردوغبار و آب تعریف می‌شود.

کانکتورهای معرفی‌شده برای این خانواده شامل MC4 EVO2، TS4 Plus و TS4 هستند؛ نوع کانکتور موجود باید هنگام خرید مشخص شود.

مشخصات الکتریکی در شرایط STC

مقادیر الکتریکی پنل خورشیدی ۶۲۰ وات Trina Solar در شرایط استاندارد عبارت‌اند از:

این مقادیر در انتخاب اینورتر، طراحی رشته‌های خورشیدی و بررسی تجهیزات حفاظتی کاربرد دارند.

عملکرد پنل در شرایط NOCT

علاوه بر شرایط STC، مقادیر عملکرد پنل در شرایط NOCT نیز اعلام شده‌اند.

در این شرایط، شدت تابش ۸۰۰ وات بر مترمربع، دمای محیط ۲۰ درجه سانتی‌گراد و سرعت باد یک متر بر ثانیه در نظر گرفته می‌شود.

این مقادیر برای مقایسه عملکرد پنل در شرایط آزمون متفاوت از STC کاربرد دارند و نباید به‌عنوان توان ثابت تولیدی در شرایط واقعی معرفی شوند.

ابعاد و وزن پنل

پنل خورشیدی ۶۲۰ وات Trina Solar دارای ابعاد ۲۳۸۲ × ۱۱۳۴ × ۳۰ میلی‌متر و وزن ۳۳ کیلوگرم است.

قاب ماژول از آلیاژ آلومینیوم آنادایزشده ساخته شده است.

این مشخصات در طراحی سازه نگهدارنده، محاسبه بار مرده و جانمایی پنل‌ها اهمیت دارند.

ضمانت محصول و عملکرد

برای این خانواده از پنل‌های Trina Solar، شرایط ضمانت زیر از سوی سازنده اعلام شده است:

• ۱۲ سال ضمانت محصول

• ۳۰ سال ضمانت عملکرد توان

• افت توان سال اول: ۱ درصد

• افت توان سالانه پس از سال اول: ۰.۴ درصد

مطابق نمودار ضمانت عملکرد، توان تضمین‌شده در پایان سال سی‌ام به ۸۷.۴ درصد می‌رسد.

اجرای این ضمانت‌ها تابع شرایط رسمی سازنده و تعهدات تأمین‌کننده در ایران است.

جدول مشخصات فنی پنل خورشیدی ۶۲۰ وات Trina Solar

کاربرد در نیروگاه‌های خورشیدی زمینی

پنل خورشیدی ۶۲۰ وات Trina Solar برای نیروگاه‌های خورشیدی زمینی که به ماژول‌های توان بالا نیاز دارند، قابل بررسی است. فناوری دوطرفه آن می‌تواند در شرایط نصب مناسب به افزایش تولید انرژی کمک کند.

کاربرد در پروژه‌های تجاری و صنعتی

این پنل برای سامانه‌های خورشیدی مجموعه‌های تجاری و صنعتی کاربرد دارد. توان نامی ۶۲۰ وات، راندمان ۲۳ درصد و فناوری N-Type TOPCon از مشخصات مهم آن برای طراحی ظرفیت نیروگاه هستند.

کاربرد در ساختمان‌های مسکونی و ویلاها

پنل خورشیدی ۶۲۰ وات Trina Solar در ساختمان‌ها و ویلاهایی که فضای کافی و سازه مناسب دارند نیز قابل استفاده است. ابعاد و وزن ۳۳ کیلوگرمی پنل باید در طراحی و اجرای سازه نصب لحاظ شوند.

کاربرد در سیستم‌های متصل و مستقل از شبکه

این پنل می‌تواند در طراحی سامانه‌های خورشیدی متصل به شبکه یا مستقل از شبکه استفاده شود، مشروط بر اینکه اینورتر، کنترلر شارژ و سایر تجهیزات با مشخصات الکتریکی آن سازگار باشند.
