تاچ پنل صوتی S.O.S مدل JX801

تاچ پنل صوتی JX801

تاچ پنل صوتی JX801 یک پنل صوتی دیواری توکار برای پخش و کنترل موسیقی در سیستم صوتی ساختمان است. این مدل از ورودی‌های USB، کارت SD و AUX پشتیبانی می‌کند و با برخورداری از بلوتوث و رادیو FM، روش‌های مختلفی را برای انتخاب منبع پخش در اختیار کاربر قرار می‌دهد.

JX801 دارای ۲ کانال خروجی ۳۰ وات با چیپ‌های Yamaha است و طبق مشخصات ارائه‌شده، امکان اتصال ۴ اسپیکر ۲۰ وات را دارد. نمایشگر ۲٫۵ اینچی، دکمه‌های کنترلی لمسی، ریموت IR و ابعاد جمع‌وجور ۸۶ × ۸۶ میلی‌متری نیز از دیگر مشخصات این پنل هستند.

ورودی‌ها و روش‌های پخش موسیقی در JX801

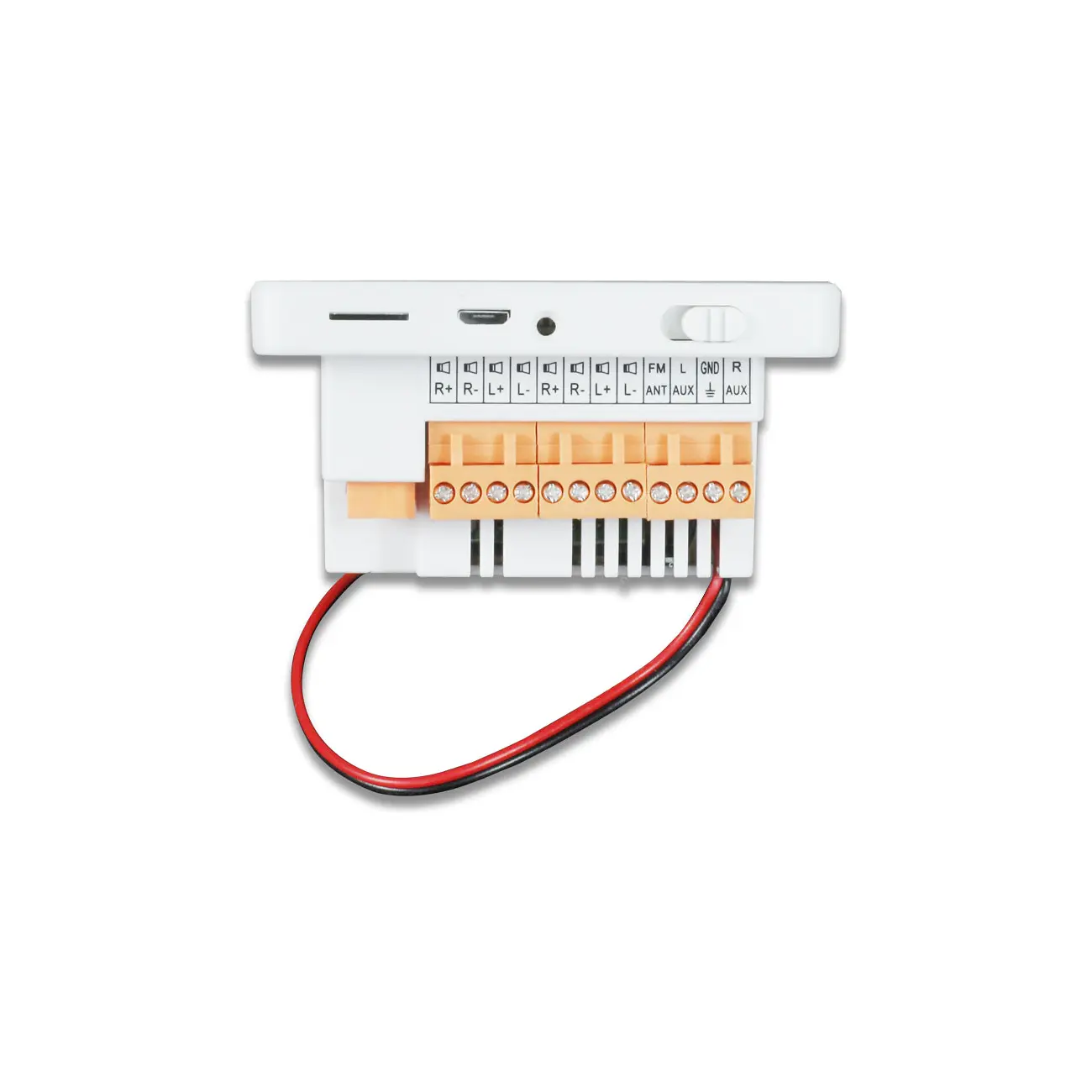

تاچ پنل صوتی JX801 برای دریافت و پخش موسیقی به چند ورودی مختلف مجهز شده است. فایل‌های صوتی را می‌توان از طریق USB یا کارت SD در اختیار پنل قرار داد. همچنین وجود بلوتوث امکان اتصال بی‌سیم دستگاه‌های سازگار را فراهم می‌کند.

برای اتصال سیمی منبع صوتی نیز ورودی AUX در نظر گرفته شده است. علاوه بر این موارد، JX801 دارای رادیو FM است و امکان کنترل دستگاه از طریق ریموت کنترل IR نیز وجود دارد.

بر اساس مشخصات ارائه‌شده، این مدل برای پخش فایل‌های تصویری طراحی نشده است؛ بنابراین قابلیت‌های USB و کارت SD آن باید در چارچوب پخش فایل‌های صوتی در نظر گرفته شوند.

توان خروجی تاچ پنل صوتی JX801

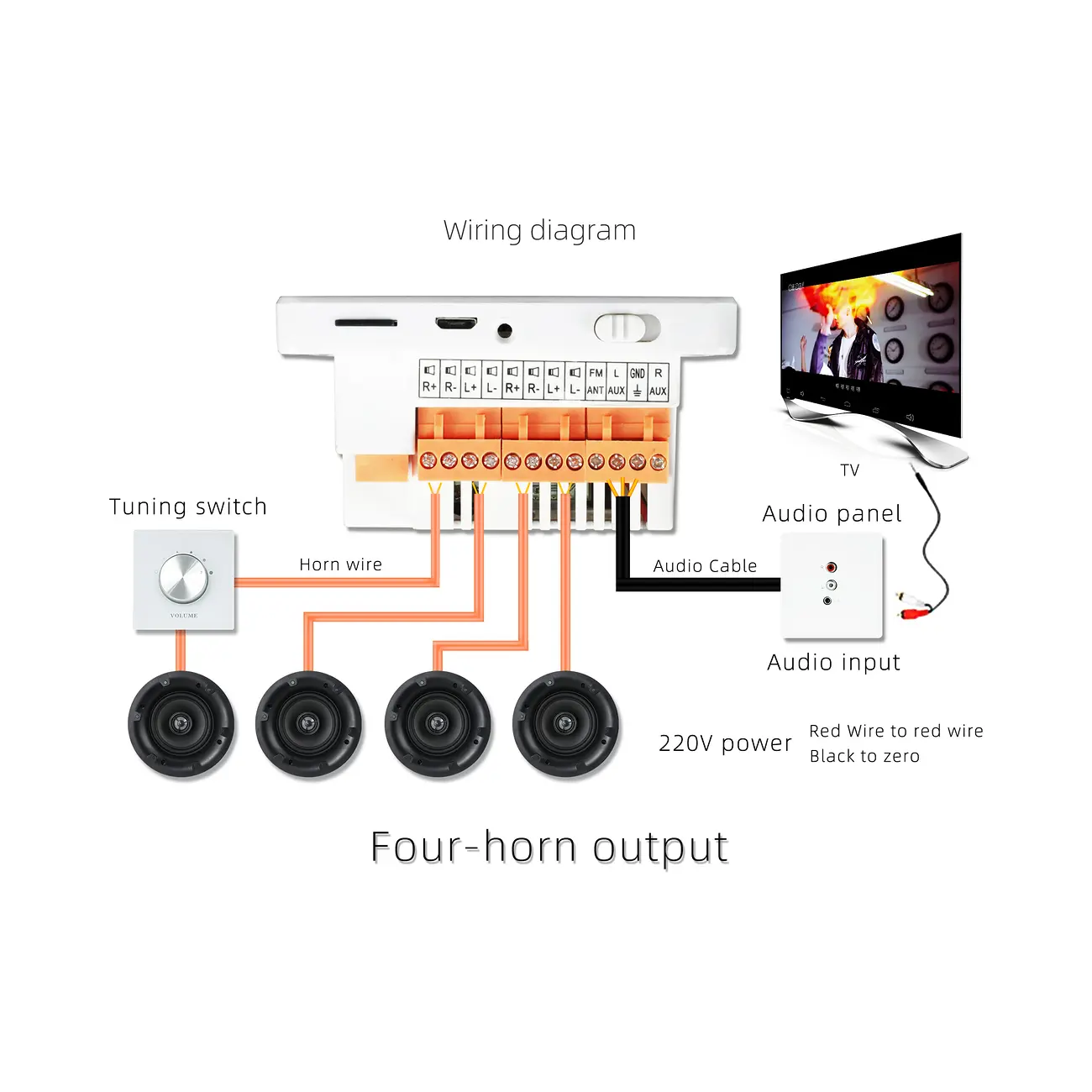

JX801 دارای ۲ کانال خروجی ۳۰ وات است و در بخش صوتی آن از چیپ‌های Yamaha استفاده شده است. طبق اطلاعات ارائه‌شده برای این محصول، امکان اتصال ۴ اسپیکر ۲۰ وات به پنل وجود دارد.

این مشخصات هنگام انتخاب تجهیزات سیستم صوتی اهمیت دارند؛ زیرا تعداد و مشخصات اسپیکرهای مورد استفاده باید با خروجی پنل هماهنگ باشند. در اطلاعات محصول جزئیات بیشتری درباره امپدانس اسپیکرهای قابل اتصال ارائه نشده است؛ بنابراین نمی‌توان مشخصات دیگری را برای اسپیکرهای سازگار با این مدل در نظر گرفت.

نمایشگر ۲٫۵ اینچی و کلیدهای لمسی

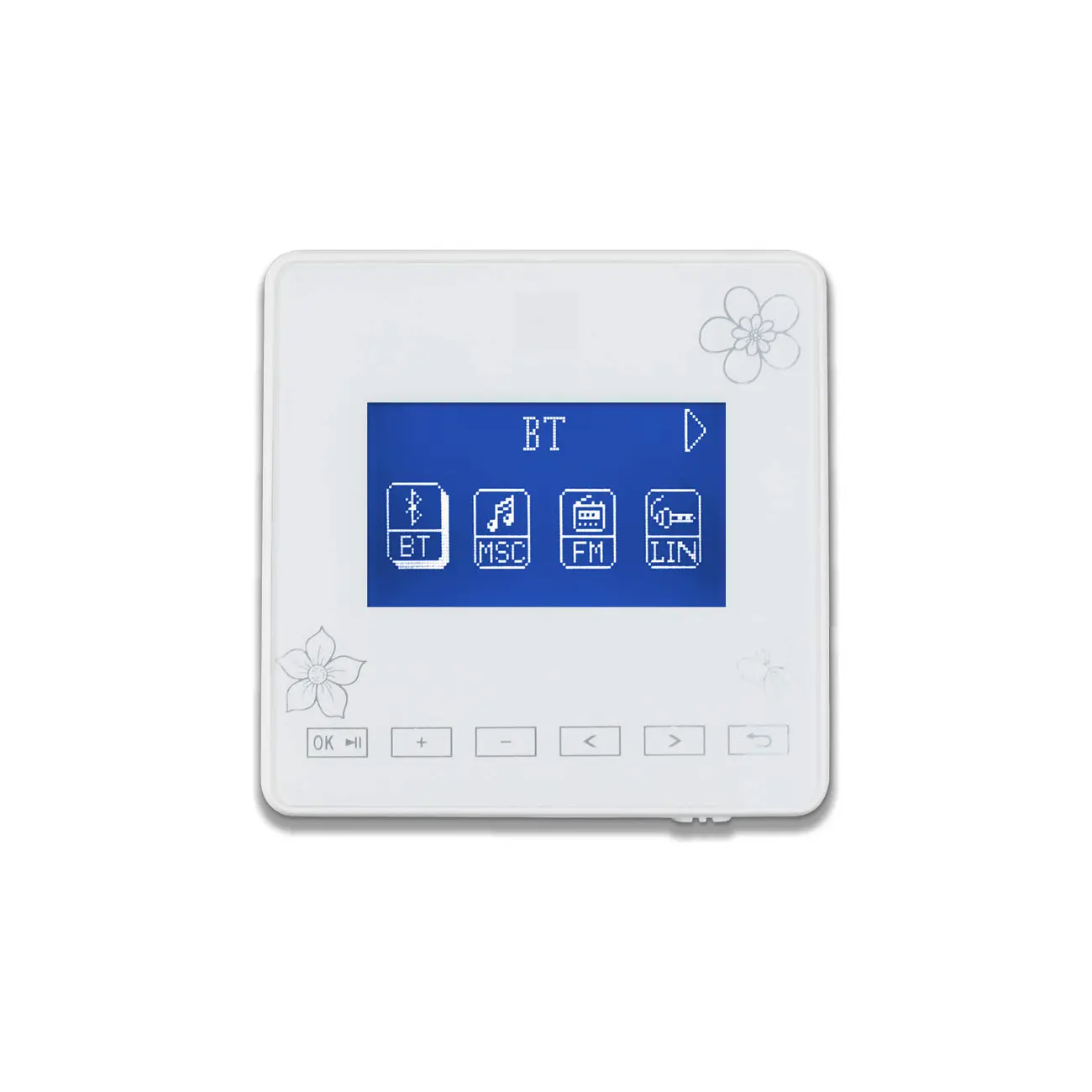

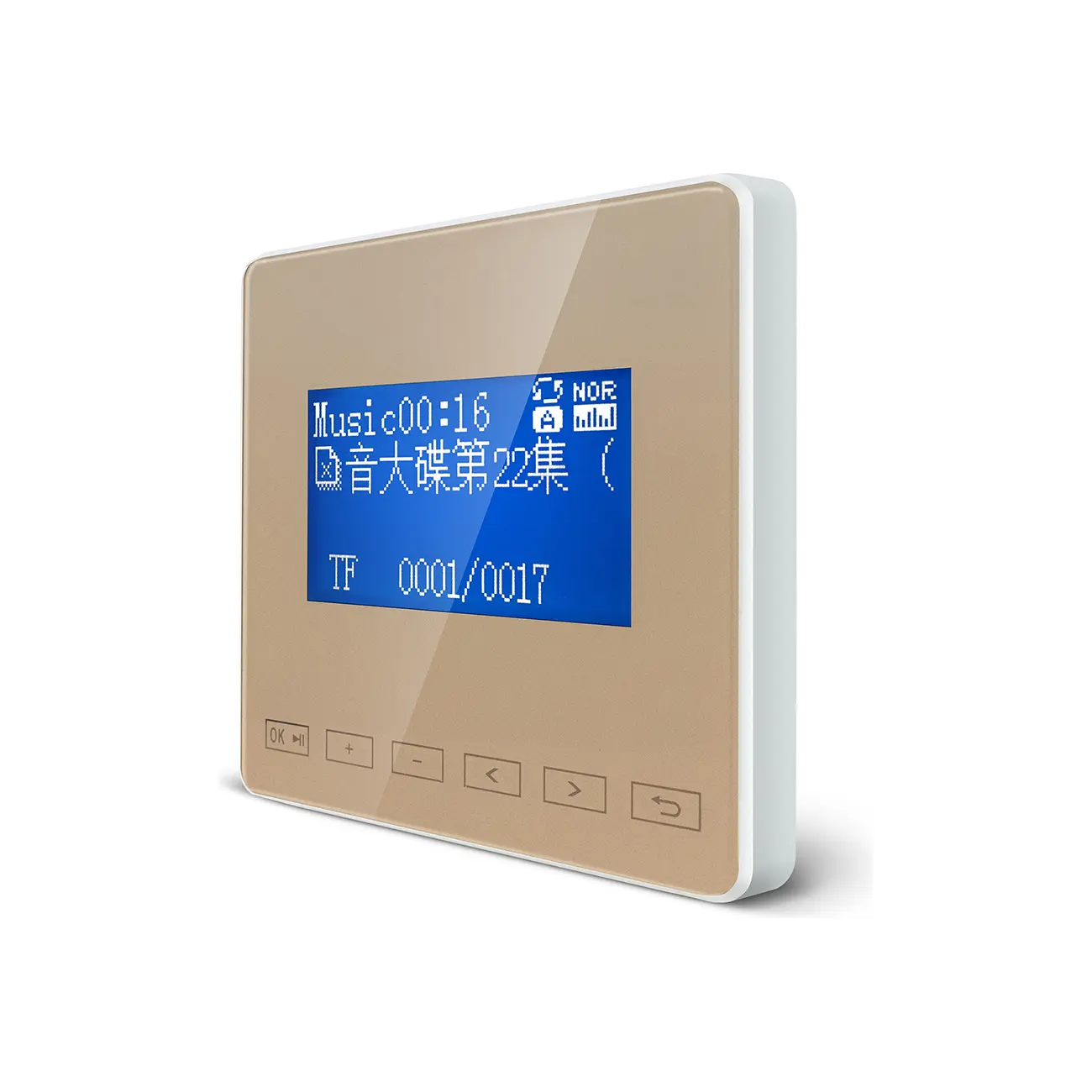

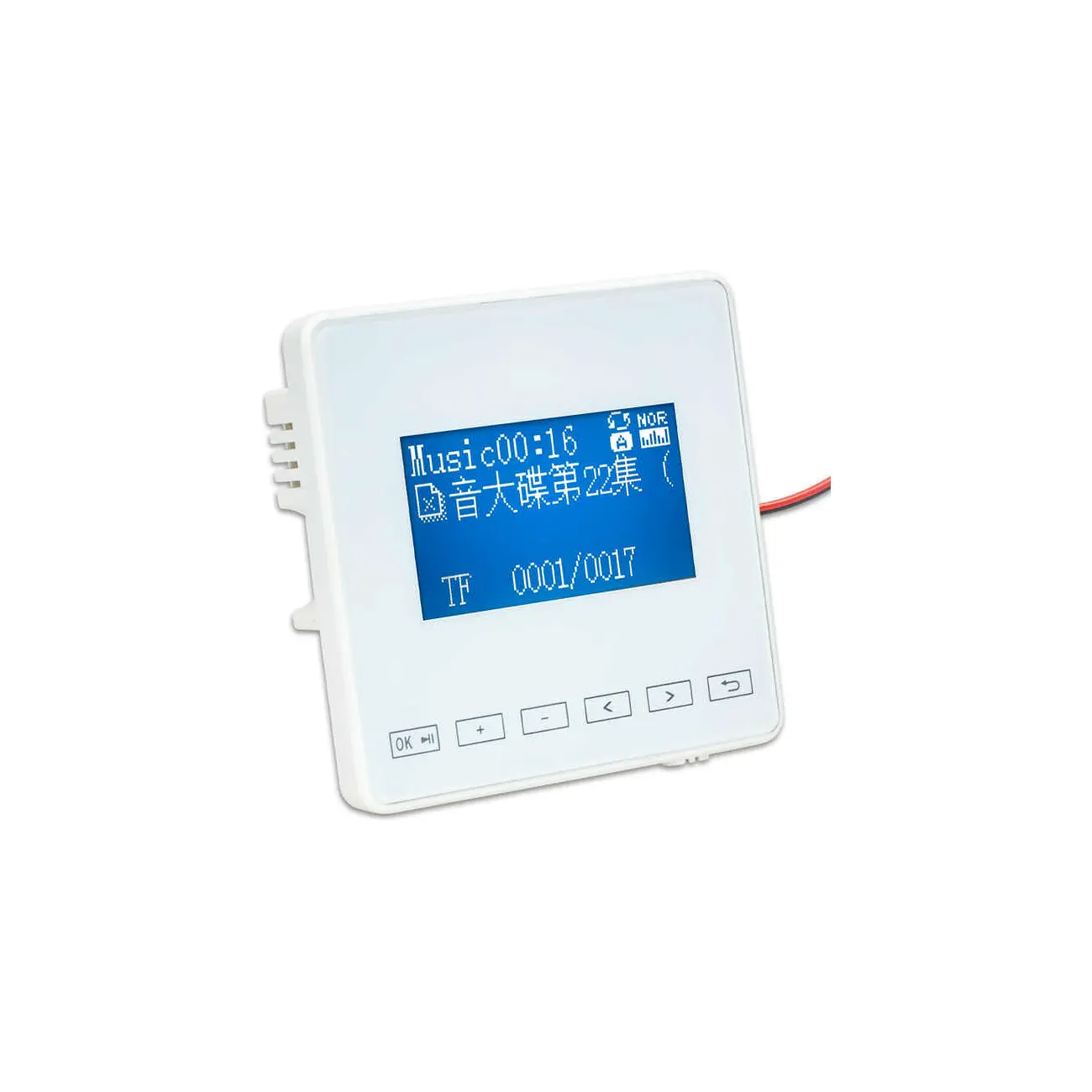

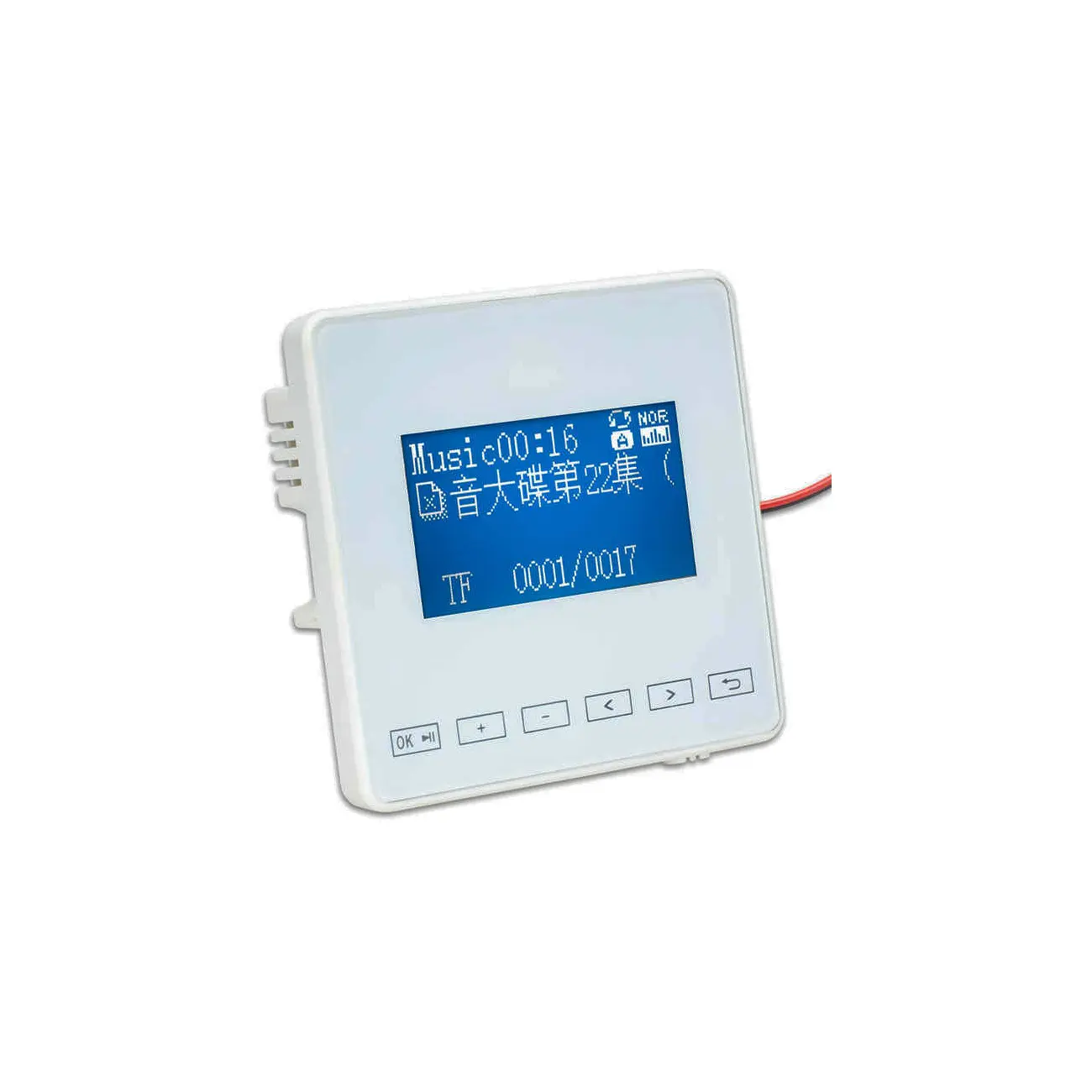

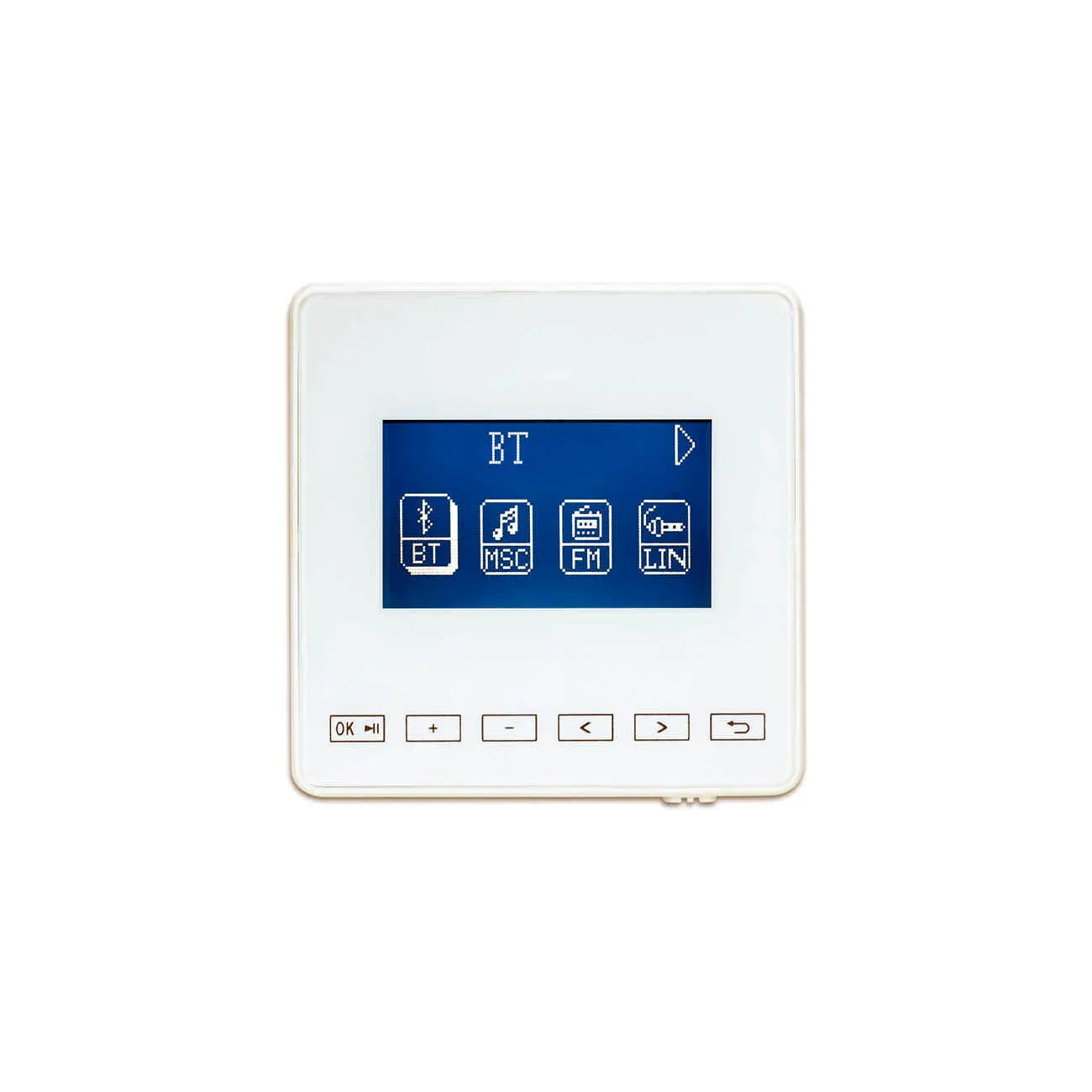

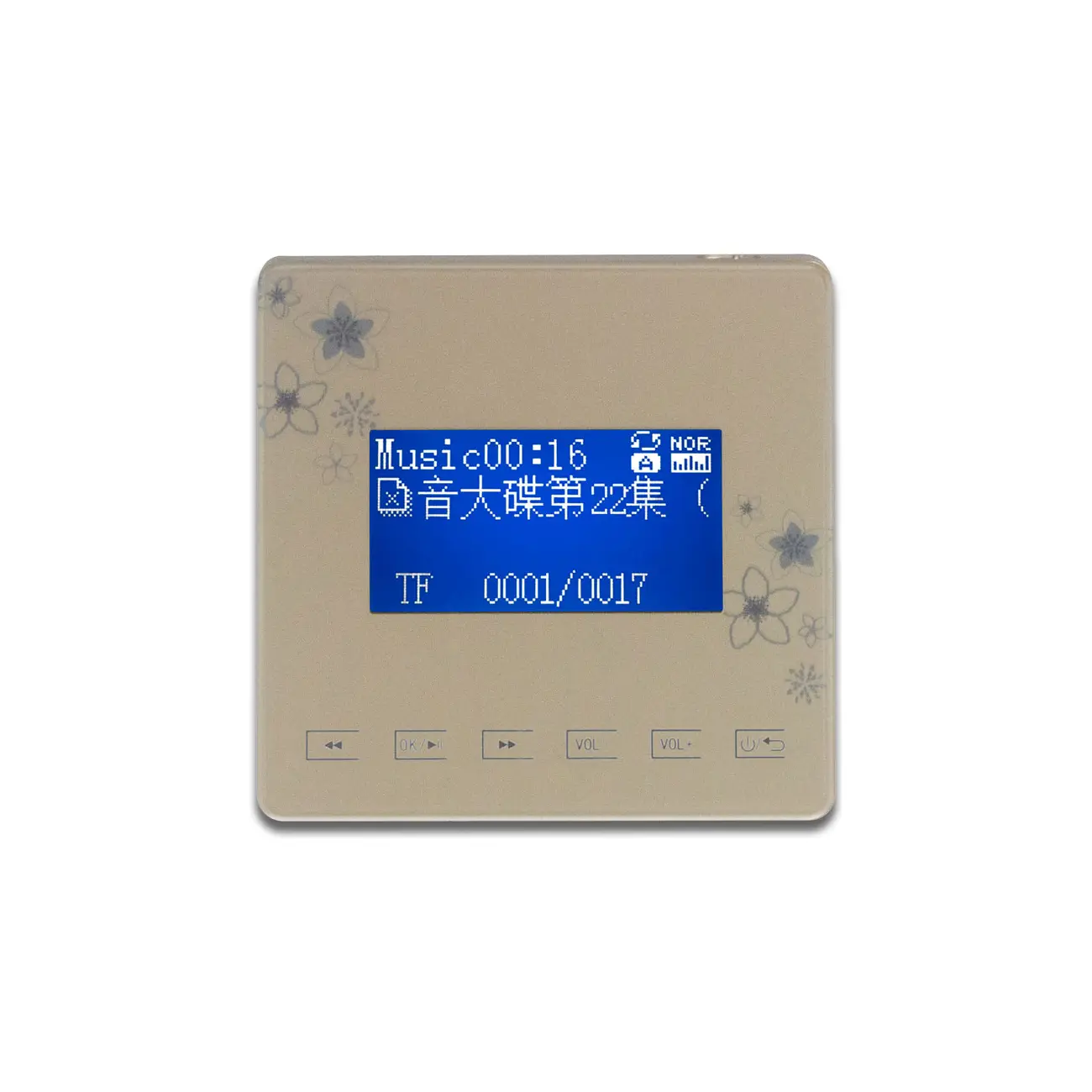

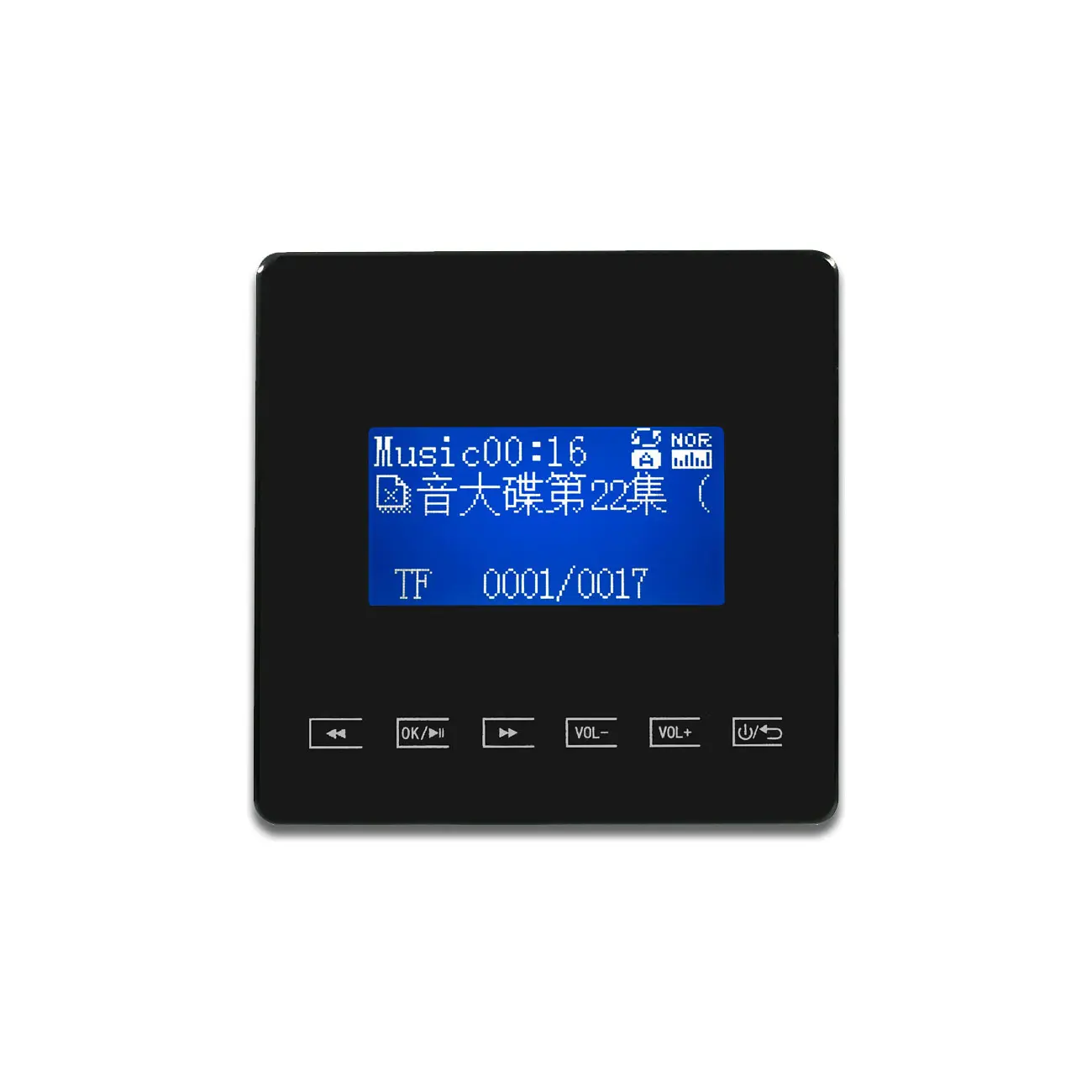

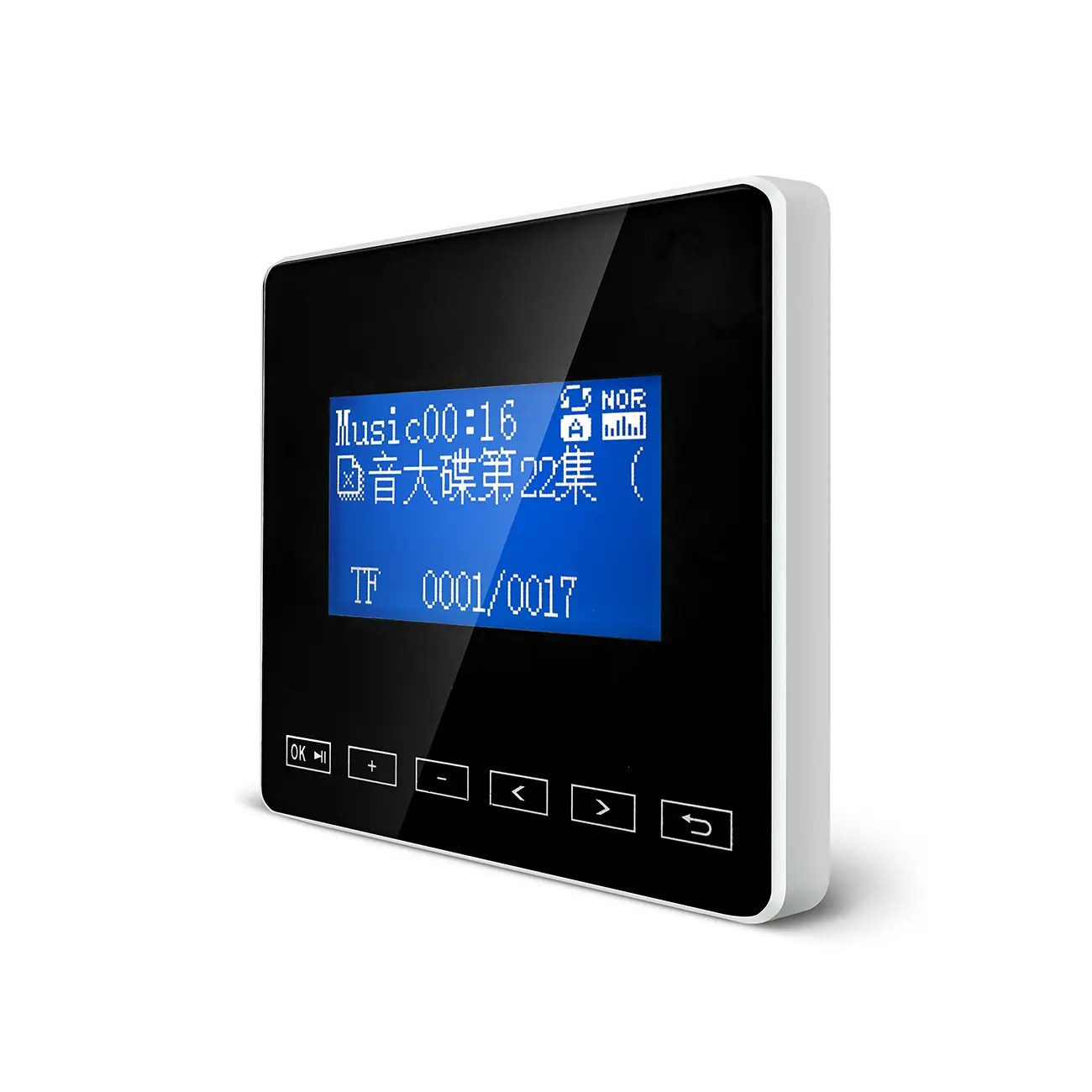

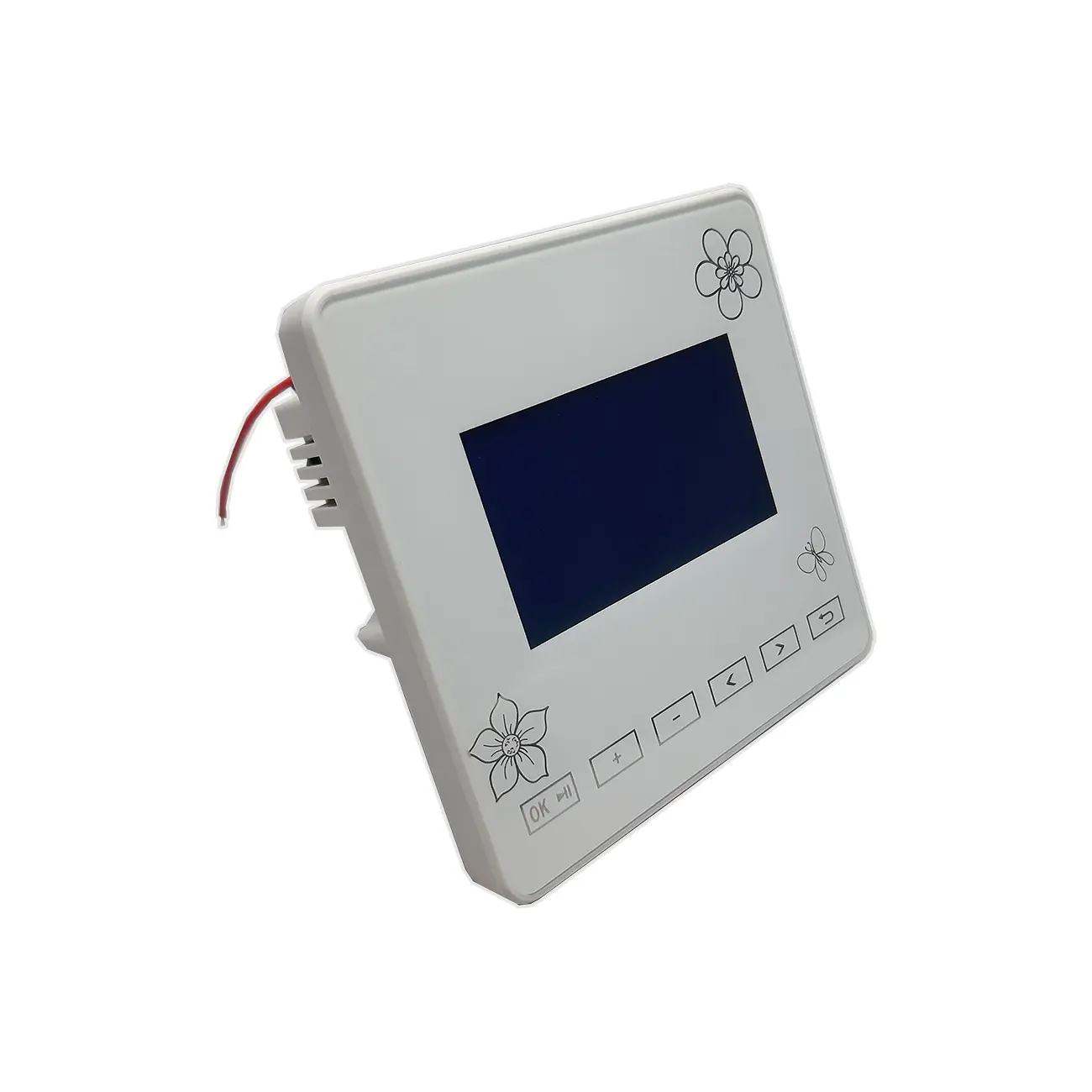

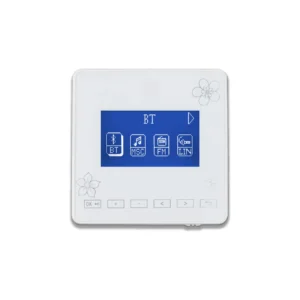

در قسمت جلویی تاچ پنل صوتی JX801 یک نمایشگر تک‌رنگ ۲٫۵ اینچی قرار گرفته است. این نمایشگر دارای پس‌زمینه آبی و نوشته‌های سفید است.

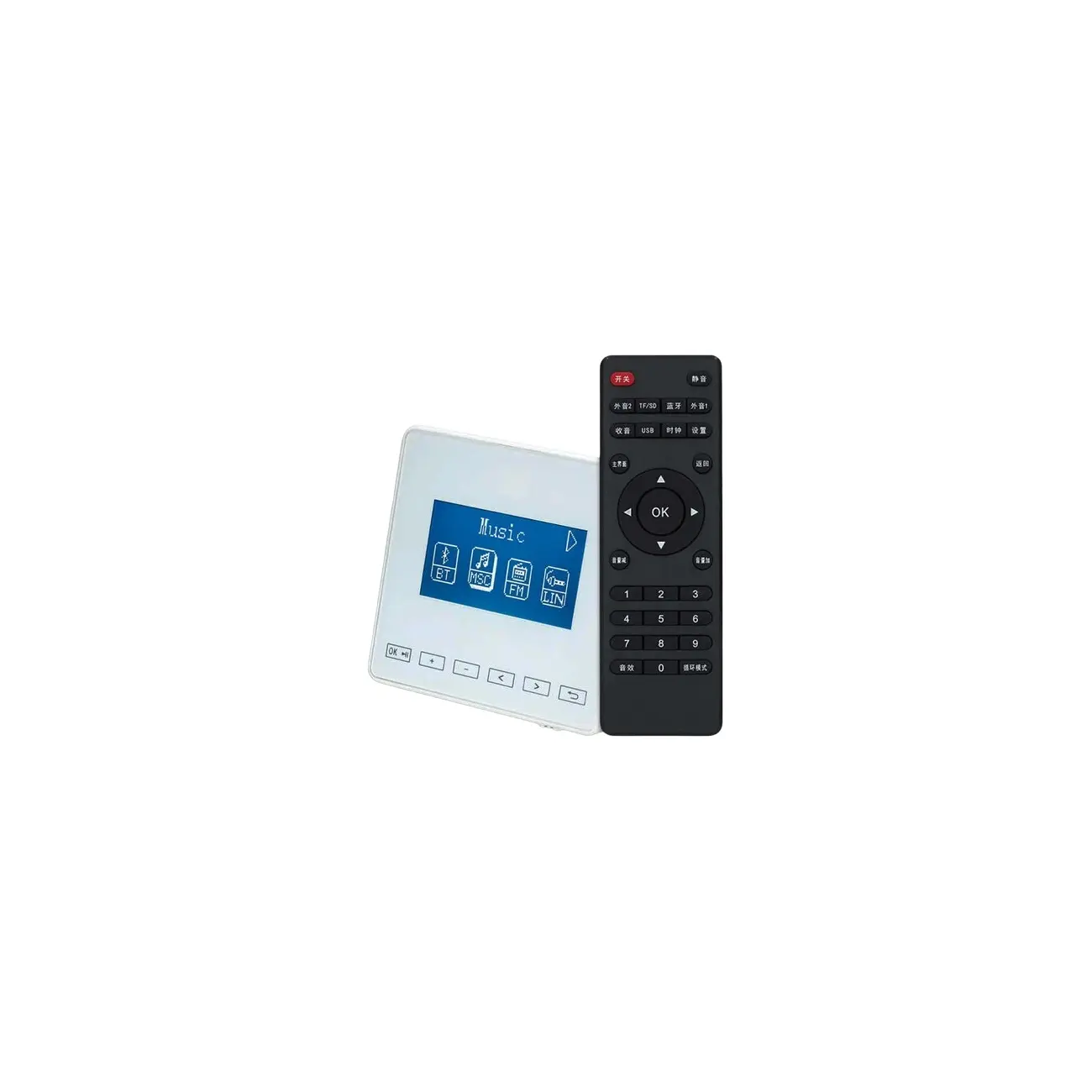

در قسمت زیر نمایشگر نیز دکمه‌های کنترلی لمسی قرار گرفته‌اند که برای کار با پنل در دسترس هستند. علاوه بر کنترل‌های روی دستگاه، ریموت IR همراه محصول روش دیگری برای کنترل پنل فراهم می‌کند.

برخلاف مدل‌هایی که به نمایشگر رنگی و تمام‌لمسی مجهز هستند، در JX801 نمایش اطلاعات از طریق صفحه تک‌رنگ انجام می‌شود و کنترل‌های لمسی به‌صورت دکمه‌هایی در زیر نمایشگر قرار گرفته‌اند.

طراحی توکار و ابعاد JX801

تاچ پنل صوتی JX801 برای نصب توکار روی دیوار ارائه شده است. ابعاد خود پنل برابر با ۸۶ میلی‌متر عرض، ۸۶ میلی‌متر ارتفاع و ۶۰ میلی‌متر عمق است.

قوطی مخصوص توکار این مدل نیز ۷۰ میلی‌متر عرض، ۷۰ میلی‌متر ارتفاع و ۷۰ میلی‌متر عمق دارد. به همین دلیل بهتر است محل نصب و فضای موردنیاز قوطی پیش از اجرای نهایی دیوار پیش‌بینی شود.

طبق اطلاعات ارائه‌شده، در صورت نیاز می‌توان برای پیش‌بینی محل قرارگیری پنل از قوطی MK فلزی عمیق استفاده کرد.

برق ورودی ۲۲۰ ولت AC

برق ورودی تاچ پنل صوتی JX801 برابر با ۲۲۰ ولت AC است. این موضوع باید هنگام آماده‌سازی زیرساخت برق و محل نصب دستگاه در نظر گرفته شود.

ازآنجاکه پنل به‌صورت توکار نصب می‌شود، پیش‌بینی محل قوطی، فضای موردنیاز و زیرساخت برق پیش از تکمیل دیوار، اجرای نهایی دستگاه را ساده‌تر می‌کند.

محتویات جعبه تاچ پنل صوتی JX801

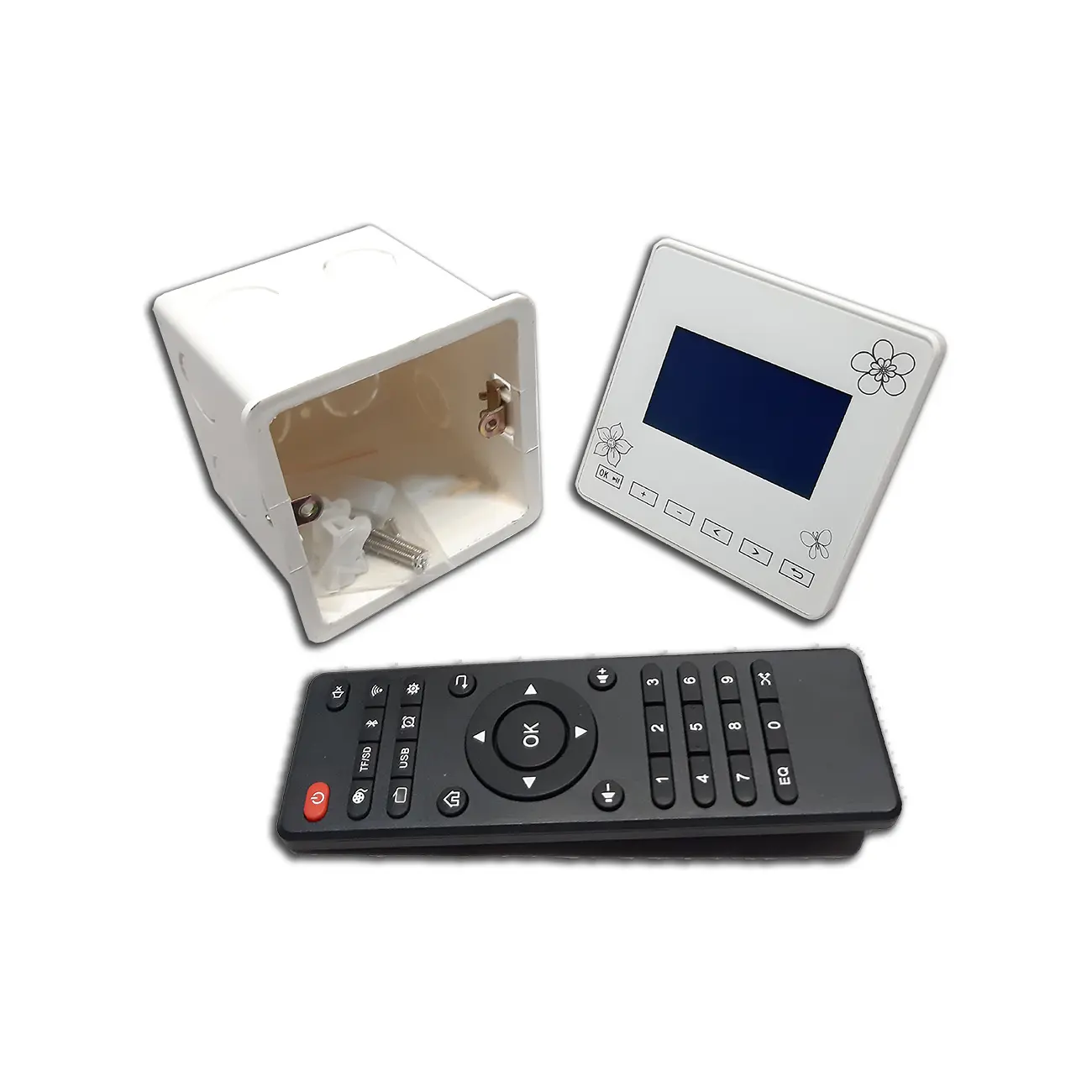

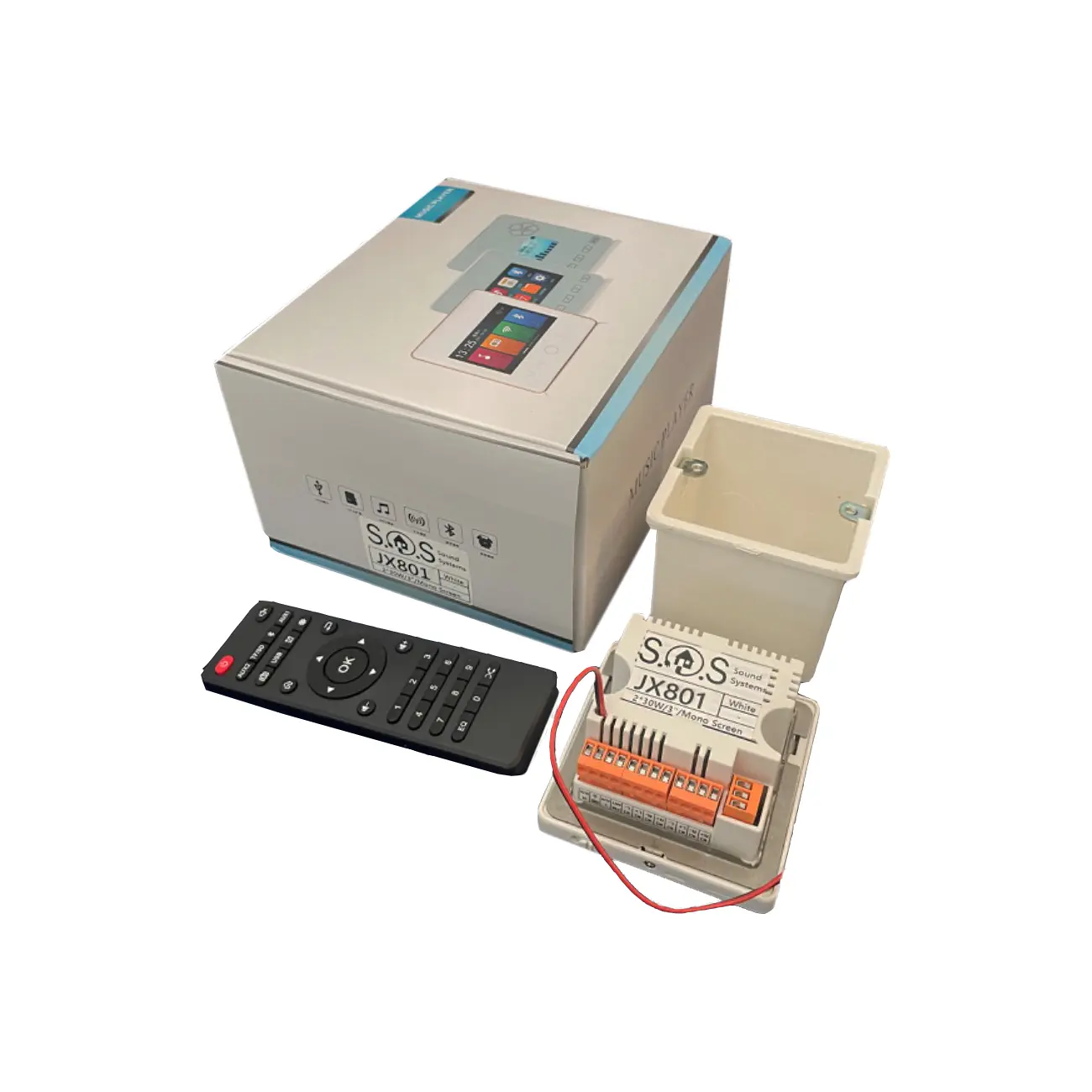

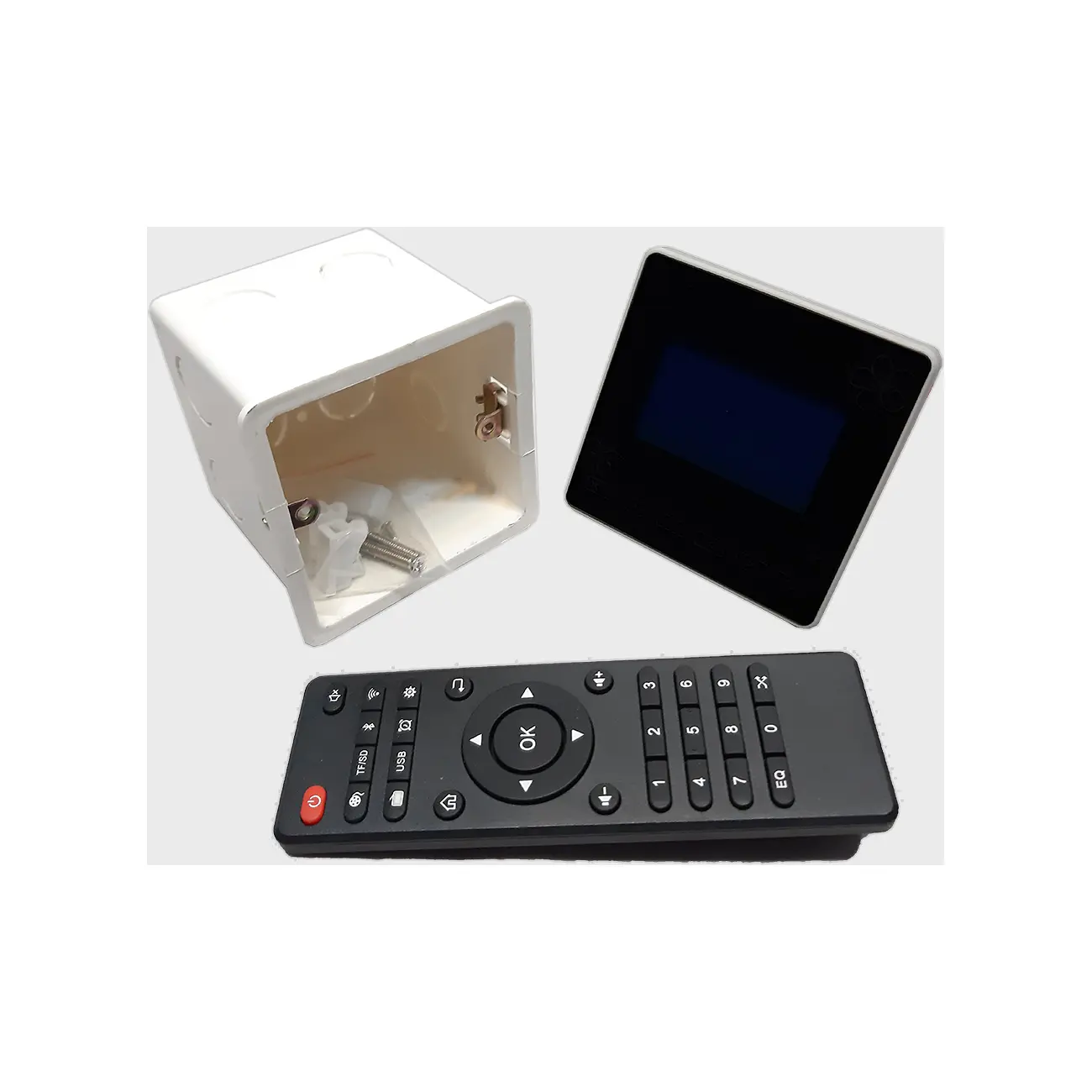

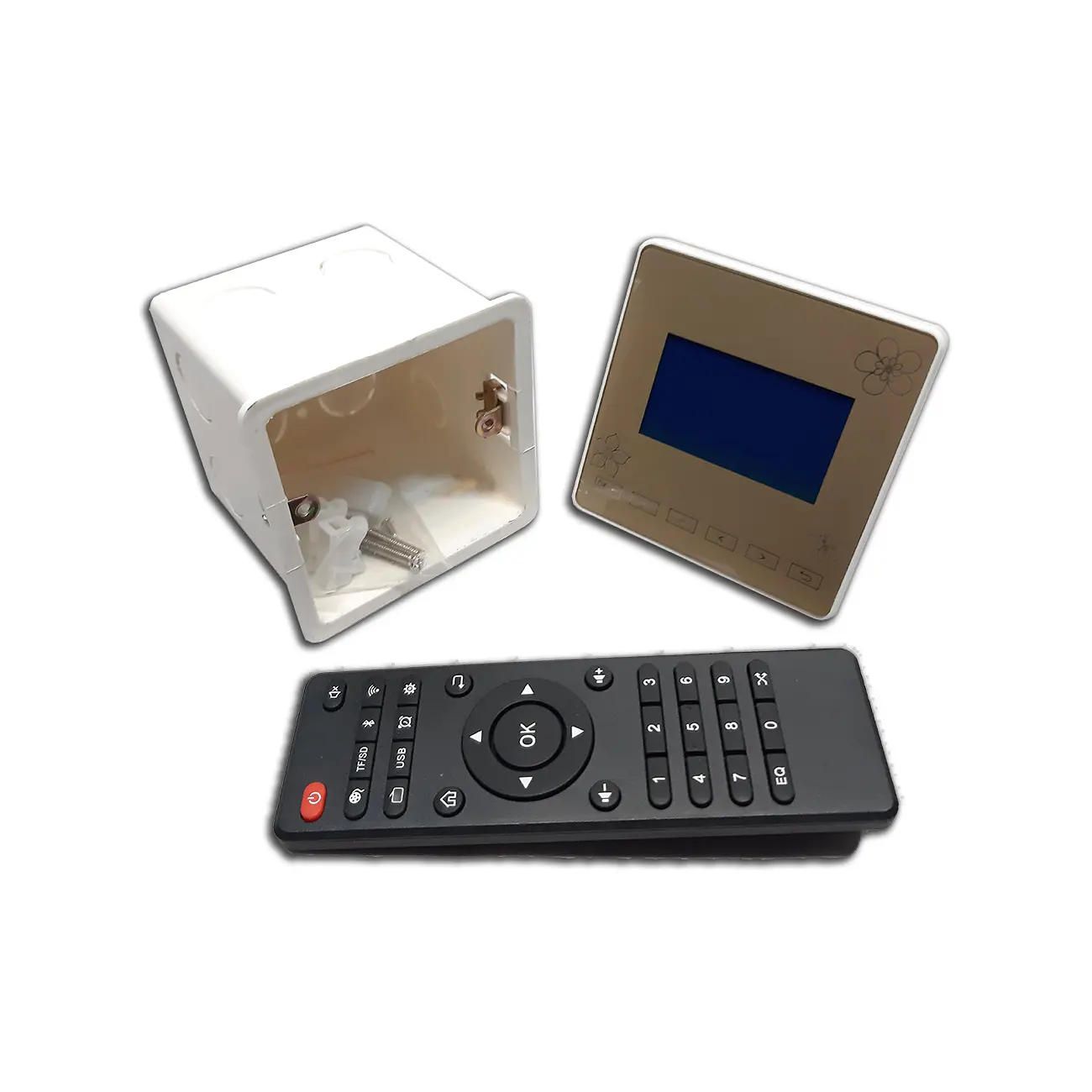

در بسته‌بندی JX801 علاوه بر خود پنل، تجهیزات اعلام‌شده برای نصب و استفاده از دستگاه نیز قرار دارند. محتویات جعبه شامل پنل، قوطی مخصوص توکار، رینگ فلزی جهت نصب، اکسسوری نصب، مبدل OTG و ریموت کنترل IR است.

به این ترتیب، قوطی و رینگ اختصاصی اعلام‌شده برای نصب توکار نیز همراه خود محصول ارائه می‌شوند.
