سنسور هوشمند کیفیت هوا HDL مدل MAIR-Q/H.10
سنسور هوشمند کیفیت هوا HDL مدل MAIR-Q/H.10 از سری AirKit، برای پایش شاخص‌های کیفیت هوای محیط داخلی طراحی شده است. این دستگاه با اندازه‌گیری ذرات معلق PM2.5، غلظت دی‌اکسید کربن (CO2)، ترکیبات آلی فرار (TVOC)، دما و رطوبت، اطلاعات موردنیاز برای بررسی وضعیت هوای محیط را فراهم می‌کند.
سنسور کیفیت هوا HDL از ارتباط RS-485 و پروتکل Modbus RTU پشتیبانی می‌کند و امکان مشاهده اطلاعات و مدیریت هوشمند از طریق اپلیکیشن HDL ON را دارد. نشانگر نوری دایره‌ای روی بدنه نیز وضعیت کیفیت هوا را به‌صورت بصری نمایش می‌دهد.
ویژگی‌های سنسور هوشمند کیفیت هوا HDL
پایش پنج شاخص کیفیت هوا
این محصول پنج پارامتر محیطی را اندازه‌گیری می‌کند:
- ذرات معلق PM2.5 با روش پراکندگی لیزری
- دی‌اکسید کربن (CO2) با روش مادون قرمز
- ترکیبات آلی فرار (TVOC)
- دمای محیط
- رطوبت نسبی هوا
ترکیب این اندازه‌گیری‌ها امکان بررسی چند شاخص کیفیت هوای محیط را در یک دستگاه فراهم می‌کند.
اندازه‌گیری ذرات معلق PM2.5
حسگر PM2.5 از روش Laser Scattering استفاده می‌کند و محدوده اندازه‌گیری آن صفر تا ۹۹۹ میکروگرم بر مترمکعب است.
دقت اندازه‌گیری اعلام‌شده ±۱۵ درصد و زمان پاسخ آن حداکثر ۵ ثانیه است.
اندازه‌گیری CO2 با حسگر مادون قرمز
حسگر دی‌اکسید کربن از روش مادون قرمز استفاده می‌کند و غلظت CO2 را در محدوده ۴۰۰ تا ۵۰۰۰ ppm اندازه‌گیری می‌کند.
دقت اعلام‌شده آن ±۴۰ ppm به‌علاوه ±۳ درصد مقدار خوانده‌شده و وضوح اندازه‌گیری یک ppm است.
سنجش TVOC، دما و رطوبت
محدوده اندازه‌گیری TVOC برابر ۰٫۲۲ تا ۹٫۹۹ میلی‌گرم بر مترمکعب با وضوح ۰٫۰۱ میلی‌گرم بر مترمکعب است.
حسگر دما محدوده ۴۰- تا ۱۲۵ درجه سانتی‌گراد را با دقت ±۰٫۳ درجه پوشش می‌دهد. حسگر رطوبت نیز محدوده صفر تا ۱۰۰ درصد رطوبت نسبی را با دقت ±۳ درصد RH اندازه‌گیری می‌کند.
نشانگر نوری وضعیت کیفیت هوا

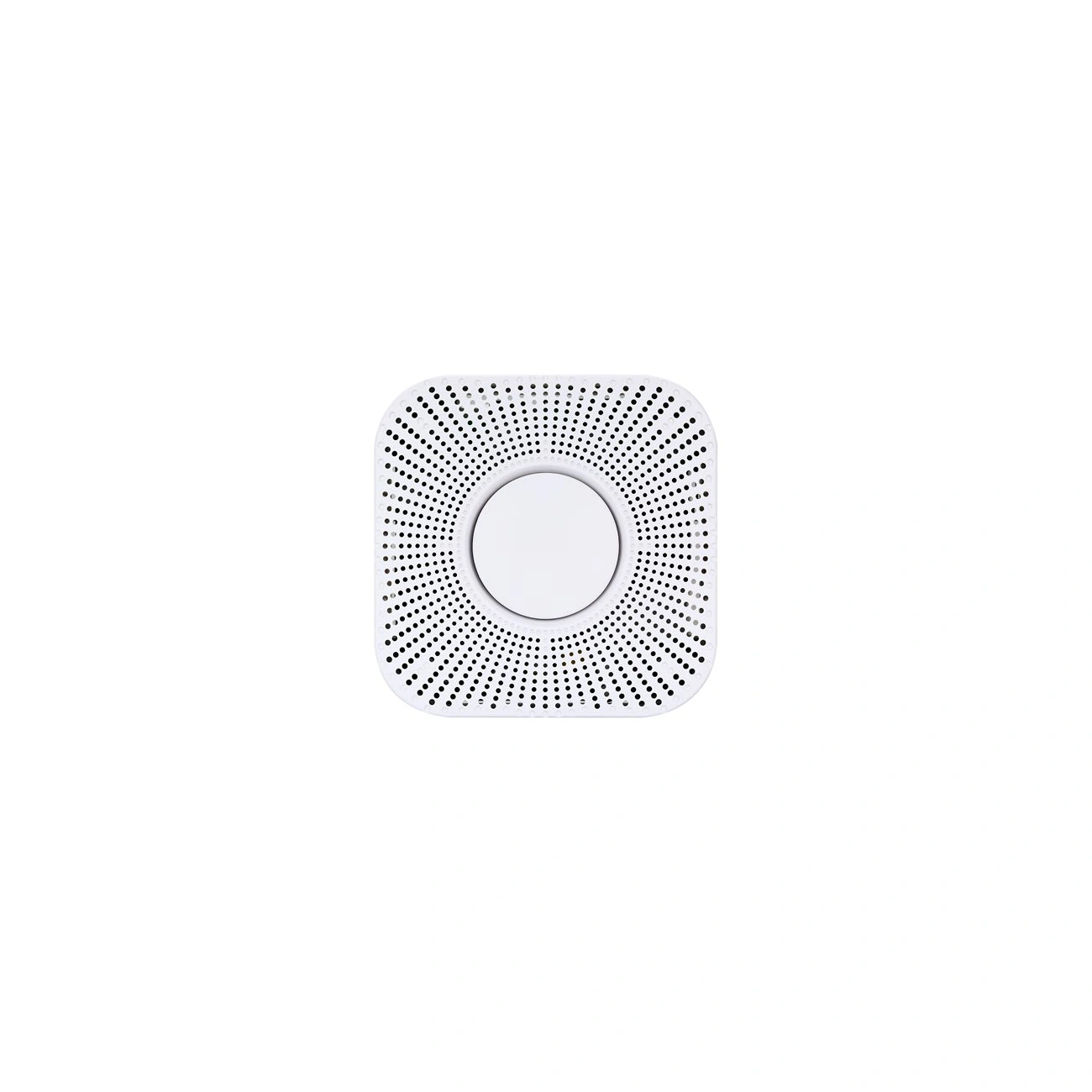

در مرکز دستگاه یک نشانگر نوری دایره‌ای قرار دارد که رنگ آن متناسب با وضعیت کیفیت هوا تغییر می‌کند.
در دیتاشیت، سه وضعیت کیفیت هوا شامل عالی، خوب و ضعیف معرفی شده‌اند. نشانگر در حالت تنظیمات به رنگ آبی چشمک می‌زند و هنگام پایش کیفیت هوا به‌صورت چرخشی روشن می‌شود.
در حالت خواب، نور نشانگر به‌صورت تنفسی تغییر می‌کند. با فشردن دکمه مرکزی می‌توان دستگاه را فعال کرد و با فشردن مجدد، نشانگر را خاموش کرد.
ارتباط RS-485 و پروتکل Modbus RTU
سنسور MAIR-Q/H.10 از رابط RS-485 و پروتکل Modbus RTU برای انتقال داده‌ها استفاده می‌کند.
طبق دستورالعمل HDL، برای اتصال این محصول به سیستم Buspro باید از ماژول HDL-MRS232U.431 با نسخه سخت‌افزاری T استفاده شود. بنابراین اتصال مستقیم سنسور به شبکه Buspro، بدون رابط معرفی‌شده، نباید در مشخصات محصول ثبت شود.
برای راه‌اندازی، کلید پنجم DIP در وضعیت بالا و سایر کلیدها در وضعیت پایین قرار می‌گیرند.
مشاهده اطلاعات از طریق اپلیکیشن HDL ON
این سنسور از مشاهده داده‌ها و مدیریت هوشمند از راه دور از طریق اپلیکیشن HDL ON پشتیبانی می‌کند.
برای استفاده از این قابلیت، اتصال و پیکربندی تجهیزات ارتباطی سازگار باید مطابق نقشه سازنده انجام شود.
نصب روی دیوار یا سقف

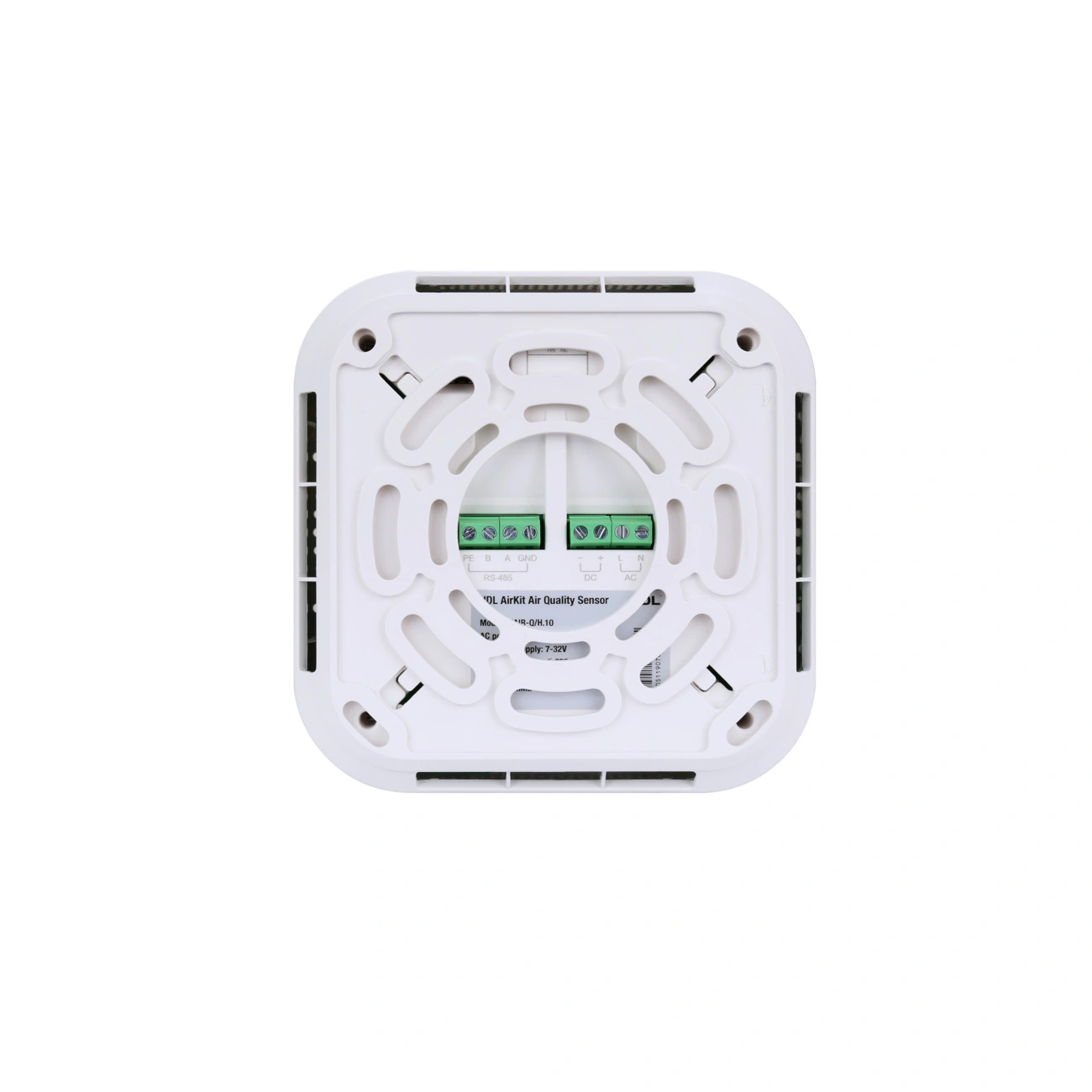

سنسور قابلیت نصب روی دیوار یا سقف را دارد و می‌توان آن را روی قوطی استاندارد ۸۶ یا قوطی استاندارد آمریکایی نصب کرد.
در روش نصب، ابتدا صفحه نگهدارنده به سطح متصل می‌شود؛ سپس پس از اتصال سیم‌ها، دستگاه روی پایه قرار گرفته و با چرخش ساعت‌گرد قفل می‌شود.
برای پایش دقیق‌تر فضاهای مجزا، می‌توان برای هر ناحیه سنسور مستقلی در نظر گرفت.
کاربردهای سنسور کیفیت هوا HDL
این محصول برای پایش شاخص‌های کیفیت هوا در فضاهای داخلی ساختمان‌های مسکونی، اداری و تجاری کاربرد دارد.
امکان مشاهده هم‌زمان چند پارامتر محیطی، ارتباط Modbus RTU و نمایش بصری وضعیت هوا، استفاده از آن را در پروژه‌های مانیتورینگ و هوشمندسازی ساختمان فراهم می‌کند.
این دستگاه برای پایش و نمایش اطلاعات طراحی شده است؛ عملکرد تصفیه هوا یا تهویه مستقل برای آن در دیتاشیت اعلام نشده است.
مشخصات سنجش از جدول فنی صفحه سوم، روش نصب از صفحه چهارم، الزامات ارتباطی از صفحات پنجم و ششم و عملکرد نشانگر از صفحه هفتم دیتاشیت استخراج شده‌اند.
| ابعاد | 134 × 134 × 35 سانتیمتر |
|---|---|
| سری محصول | AirKit |
| نوع محصول | سنسور هوشمند کیفیت هوا |
| پارامترهای اندازه‌گیری | PM2.5، CO2، TVOC، دما و رطوبت |
| روش اندازه‌گیری PM2.5 | پراکندگی لیزری |
| محدوده PM2.5 | ۰ تا ۹۹۹ µg/m³ |
| دقت PM2.5 | ±۱۵ درصد |
| زمان پاسخ PM2.5 | حداکثر ۵ ثانیه |
| روش اندازه‌گیری CO2 | مادون قرمز |
| محدوده CO2 | ۴۰۰ تا ۵۰۰۰ ppm |
| دقت CO2 | ±۴۰ ppm و ±۳ درصد مقدار خوانده‌شده |
| وضوح CO2 | ۱ ppm |
| محدوده TVOC | ۰٫۲۲ تا ۹٫۹۹ mg/m³ |
| وضوح TVOC | ۰٫۰۱ mg/m³ |
| محدوده اندازه‌گیری دما | ۴۰- تا ۱۲۵ درجه سانتی‌گراد |
| دقت اندازه‌گیری دما | ±۰٫۳ درجه سانتی‌گراد |
| محدوده اندازه‌گیری رطوبت | ۰ تا ۱۰۰ درصد RH |
| دقت اندازه‌گیری رطوبت | ±۳ درصد RH |
| ولتاژ تغذیه AC | ۱۸۰ تا ۲۴۰ ولت |
| ولتاژ تغذیه DC | ۷ تا ۳۲ ولت |
| جریان | حداکثر ۲۵۰ میلی‌آمپر |
| تغذیه توصیه‌شده | DC |
| رابط ارتباطی | RS-485 |
| ماژول رابط معرفی‌شده | HDL-MRS232U.431، نسخه سخت‌افزاری T |
| مشاهده اطلاعات از راه دور | اپلیکیشن HDL ON |
| نشانگر وضعیت | حلقه نوری رنگی |
| روش نصب | قوطی استاندارد ۸۶، قوطی آمریکایی یا نصب پیچی |
