سوئیچ شبکه دو سیمه Akuvox مدل NS-2

سوئیچ شبکه Akuvox NS-2؛ راهکاری برای نوسازی آیفون‌های قدیمی بدون سیم‌کشی مجدد

سوئیچ شبکه Akuvox NS-2 یک سوئیچ تخصصی دو سیمه تحت شبکه است که برای ارتقای سیستم‌های آیفون آنالوگ قدیمی به آیفون‌های IP سازگار طراحی شده است. این دستگاه امکان انتقال داده و تأمین برق تجهیزات دو سیمه آکووکس را از طریق کابل‌کشی موجود فراهم می‌کند و می‌تواند نیاز به سیم‌کشی مجدد ساختمان را کاهش دهد.

این سوئیچ با ۶ پورت دو سیمه، یک درگاه شبکه RJ45، پشتیبانی از ارتباط TCP/IP و تغذیه ۲۴ یا ۴۸ ولت DC، امکان اتصال حداکثر ۶ دستگاه آیفون دو سیمه سازگار Akuvox را فراهم می‌سازد.

پشتیبانی از اتصال آبشاری چندسطحی، انتقال در فواصل طولانی از طریق کابل دو سیمه و نصب ریلی، از دیگر ویژگی‌های این محصول است. سوئیچ NS-2 به‌ویژه برای بازسازی سیستم ارتباطی مجتمع‌های مسکونی و ساختمان‌های قدیمی کاربرد دارد.

ارتقای آیفون آنالوگ به سیستم تحت شبکه

یکی از کاربردهای اصلی سوئیچ شبکه Akuvox NS-2، نوسازی سیستم آیفون ساختمان‌هایی است که از سیم‌کشی قدیمی استفاده می‌کنند.

در چنین پروژه‌هایی، تعویض کامل کابل‌ها ممکن است به تخریب دیوارها، تغییر مسیر تأسیسات و افزایش هزینه اجرا منجر شود.

سوئیچ NS-2 برای استفاده از کابل‌کشی دو سیمه موجود در ساختمان‌های سازگار طراحی شده است و امکان پیاده‌سازی سیستم آیفون IP دو سیمه را فراهم می‌کند.

البته استفاده مجدد از کابل‌های قدیمی به کیفیت، طول، ساختار و وضعیت سیم‌کشی موجود بستگی دارد و باید پیش از اجرا بررسی شود.

انتقال هم‌زمان داده و برق از طریق دو سیم

سوئیچ شبکه Akuvox NS-2 امکان انتقال ارتباط شبکه و تأمین برق تجهیزات دو سیمه سازگار را از طریق یک زوج سیم فراهم می‌کند.

این قابلیت برای اتصال پنل‌های ورودی و مانیتورهای داخلی دو سیمه آکووکس کاربرد دارد.

به کمک این ساختار، تجهیزات سازگار می‌توانند بدون نیاز به کابل شبکه مستقل در هر نقطه، از زیرساخت دو سیمه استفاده کنند.

این روش انتقال مخصوص تجهیزات پشتیبانی‌شده است و نباید با PoE استاندارد روی کابل اترنت یکسان در نظر گرفته شود.

پشتیبانی از پنل R20A-2 و مانیتور C313W-2

سوئیچ شبکه Akuvox NS-2 به‌طور مشخص برای تأمین ارتباط شبکه و برق تجهیزات دو سیمه سازگار معرفی شده است.

از جمله مدل‌های نام‌برده‌شده می‌توان به موارد زیر اشاره کرد:

• Akuvox R20A-2: پنل ورودی آیفون تصویری دو سیمه

• Akuvox C313W-2: مانیتور داخلی آیفون تصویری دو سیمه

وجود این سازگاری برای پروژه‌هایی کاربرد دارد که قرار است سیستم آیفون قدیمی با تجهیزات دو سیمه آکووکس جایگزین شود.

سازگاری سایر مدل‌ها باید پیش از انتخاب تجهیزات تأیید شود.

اتصال حداکثر ۶ دستگاه آیفون دو سیمه

سوئیچ شبکه Akuvox NS-2 دارای ۶ پورت دو سیمه است.

این دستگاه از اتصال حداکثر ۶ دستگاه آیفون IP دو سیمه Akuvox پشتیبانی می‌کند.

تعداد دستگاه‌های قابل اتصال باید با نوع تجهیزات، شرایط تغذیه و طراحی شبکه هماهنگ باشد.

این ظرفیت به معنای پشتیبانی از ۶ واحد ساختمانی در تمام سناریوها نیست؛ زیرا ممکن است ترکیب تجهیزات پروژه متفاوت باشد.

پشتیبانی از اتصال آبشاری چندسطحی

سوئیچ شبکه Akuvox NS-2 از قابلیت Multi-Level Cascade پشتیبانی می‌کند.

این ویژگی امکان اتصال آبشاری تجهیزات یا سوئیچ‌های سازگار از طریق کابل دو سیمه را در ساختار چندسطحی فراهم می‌کند.

اتصال آبشاری برای پروژه‌هایی کاربرد دارد که توزیع تجهیزات در چند بخش یا طبقه ساختمان انجام می‌شود.

تعداد مراحل مجاز اتصال آبشاری و محدودیت‌های توان و فاصله در مشخصات فنی اعلام نشده‌اند.

انتقال داده در فواصل طولانی

سوئیچ شبکه Akuvox NS-2 برای انتقال ارتباط از طریق کابل دو سیمه در فواصل طولانی طراحی شده است.

این قابلیت برای ساختمان‌هایی اهمیت دارد که مسیر کابل‌کشی از ورودی تا واحدها طولانی است.

بااین‌حال، حداکثر طول کابل به‌صورت عددی اعلام نشده است؛ بنابراین نباید برد مشخصی مانند ۱۰۰، ۲۰۰ یا ۳۰۰ متر را بدون تأیید فنی به این محصول نسبت داد.

یک درگاه شبکه RJ45

سوئیچ شبکه Akuvox NS-2 دارای یک درگاه RJ45 با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه است.

این درگاه برای ارتباط دستگاه با زیرساخت شبکه اترنت استفاده می‌شود.

پشتیبانی از ارتباط TCP/IP امکان استفاده از دستگاه را در ساختار شبکه آیفون‌های IP سازگار فراهم می‌کند.

تغذیه ۲۴ یا ۴۸ ولت DC

سوئیچ شبکه Akuvox NS-2 از تغذیه ۲۴ یا ۴۸ ولت DC پشتیبانی می‌کند.

این ویژگی امکان انتخاب منبع تغذیه سازگار را متناسب با طراحی پروژه فراهم می‌سازد.

در مشخصات محصول، جریان ورودی، توان مصرفی و ظرفیت کل توان خروجی اعلام نشده‌اند؛ بنابراین منبع تغذیه باید مطابق دستورالعمل نصب و بار تجهیزات متصل انتخاب شود.

همچنین همراه‌بودن آداپتور یا منبع تغذیه با محصول تأیید نشده است.

چهار نشانگر وضعیت

سوئیچ شبکه Akuvox NS-2 دارای ۴ نشانگر وضعیت است.

این نشانگرها برای مشاهده وضعیت‌های عملیاتی دستگاه در نظر گرفته شده‌اند.

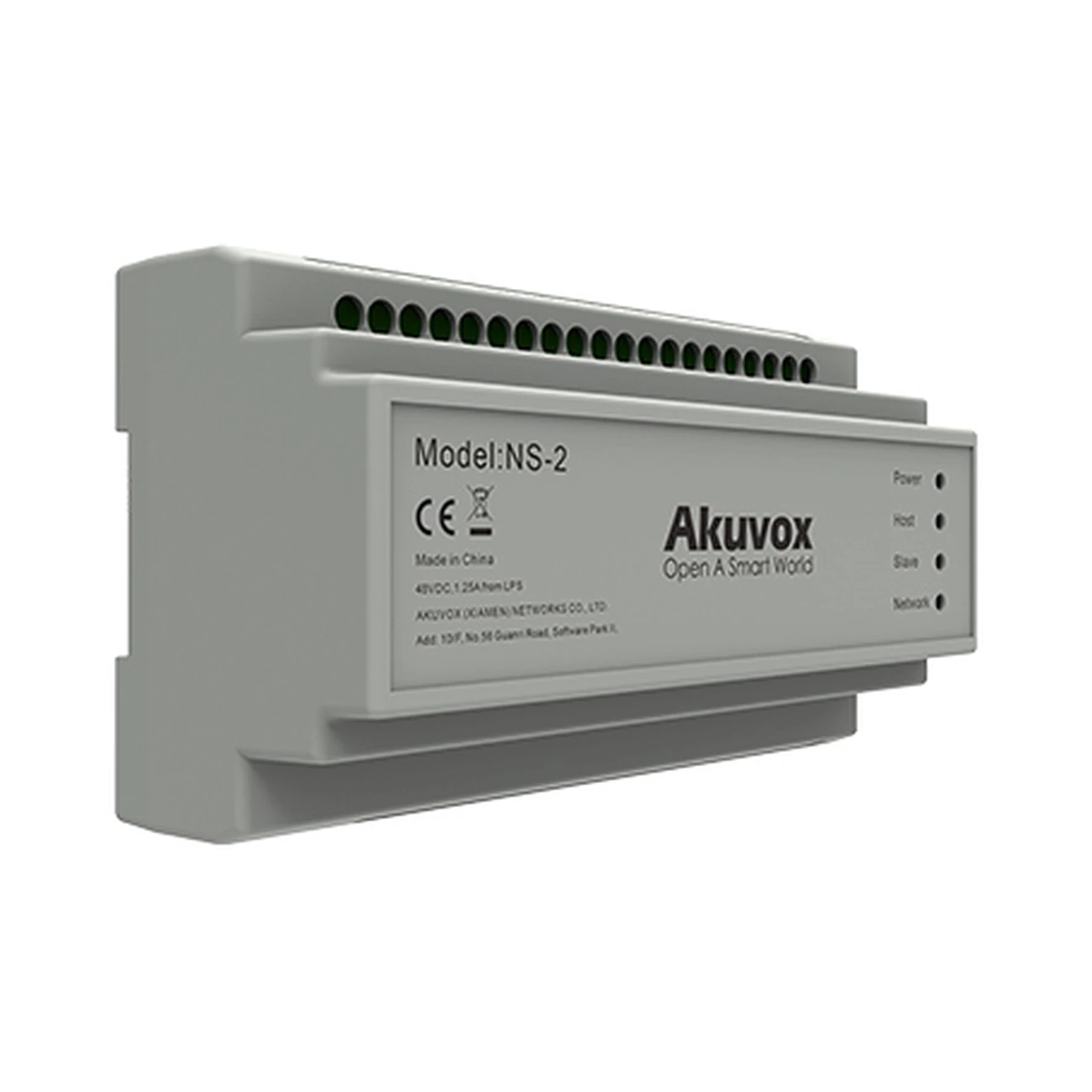

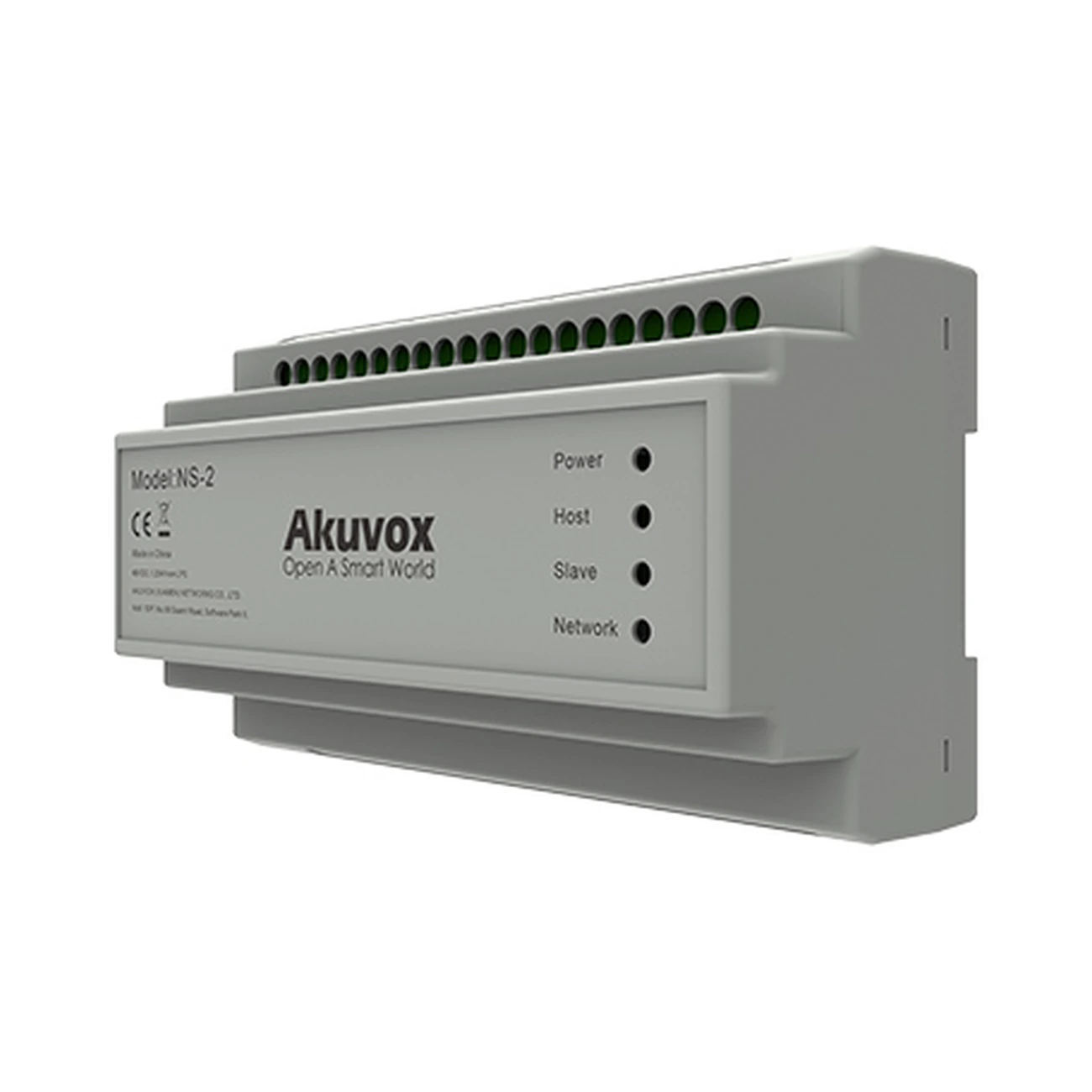

در تصویر محصول، چراغ‌های وضعیت در سمت راست پنل جلویی قرار دارند.

عملکرد دقیق هر نشانگر باید بر اساس راهنمای نصب دستگاه بررسی شود.

طراحی مناسب برای نصب ریلی

سوئیچ شبکه Akuvox NS-2 از نصب ریلی پشتیبانی می‌کند.

این روش نصب برای جانمایی تجهیزات در تابلوهای برق و محفظه‌های تجهیزات ارتباطی سازگار کاربرد دارد.

ابعاد دستگاه ۱۶۱ × ۹۰ × ۶۵ میلی‌متر است و بدنه آن طراحی افقی و جمع‌وجوری دارد.

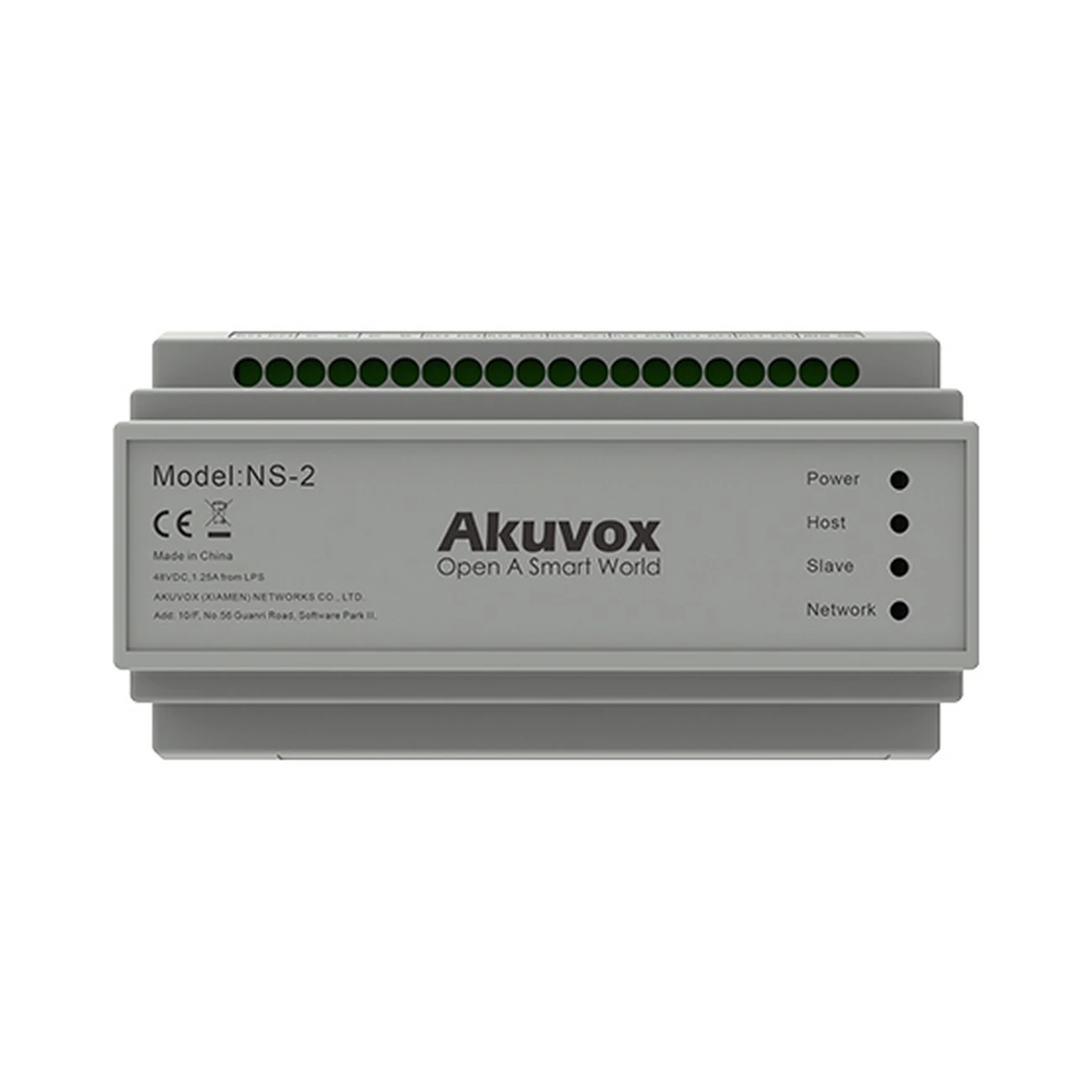

در تصویر محصول، ردیف ترمینال‌های اتصال در قسمت بالایی و نشانگرهای وضعیت در سمت راست بدنه دیده می‌شوند.

شرایط محیطی عملکرد

سوئیچ شبکه Akuvox NS-2 برای کار در محدوده دمایی ۲۰- تا ۵۰+ درجه سانتی‌گراد طراحی شده است.

دمای مجاز نگهداری دستگاه ۲۰- تا ۷۰+ درجه سانتی‌گراد و رطوبت کاری آن ۱۰ تا ۹۰ درصد اعلام شده است.

این مشخصات برای انتخاب محل نصب و شرایط نگهداری تجهیزات اهمیت دارند.

کاربرد در بازسازی ساختمان‌های قدیمی

سوئیچ شبکه Akuvox NS-2 برای ساختمان‌هایی مناسب است که سیستم آیفون آنالوگ قدیمی دارند و قصد دارند آن را با تجهیزات IP دو سیمه جایگزین کنند. امکان استفاده از سیم‌کشی موجود، در صورت تأیید شرایط کابل‌ها، می‌تواند نیاز به تخریب و کابل‌کشی جدید را کاهش دهد.

کاربرد در مجتمع‌های مسکونی

در مجتمع‌های مسکونی، سوئیچ شبکه Akuvox NS-2 می‌تواند ارتباط میان پنل ورودی و مانیتورهای داخلی دو سیمه سازگار را فراهم کند. وجود ۶ پورت دو سیمه و قابلیت اتصال آبشاری، انعطاف بیشتری برای طراحی ساختار ارتباطی ساختمان ایجاد می‌کند.

کاربرد در پروژه‌های نوسازی آیفون تصویری

سوئیچ شبکه Akuvox NS-2 برای پروژه‌هایی کاربرد دارد که هدف آن‌ها ارتقای امکانات ارتباطی ساختمان بدون تعویض کامل زیرساخت کابل‌کشی است. پشتیبانی از تجهیزات دو سیمه R20A-2 و C313W-2 امکان طراحی یک سیستم آیفون IP سازگار را فراهم می‌کند.

کاربرد در ساختمان‌های دارای محدودیت کابل‌کشی

در ساختمان‌هایی که اجرای کابل شبکه جدید دشوار است، سوئیچ شبکه Akuvox NS-2 می‌تواند گزینه‌ای برای بررسی باشد. نصب ریلی، ارتباط TCP/IP و امکان انتقال برق و داده از طریق دو سیم، به استفاده از زیرساخت موجود کمک می‌کنند.
