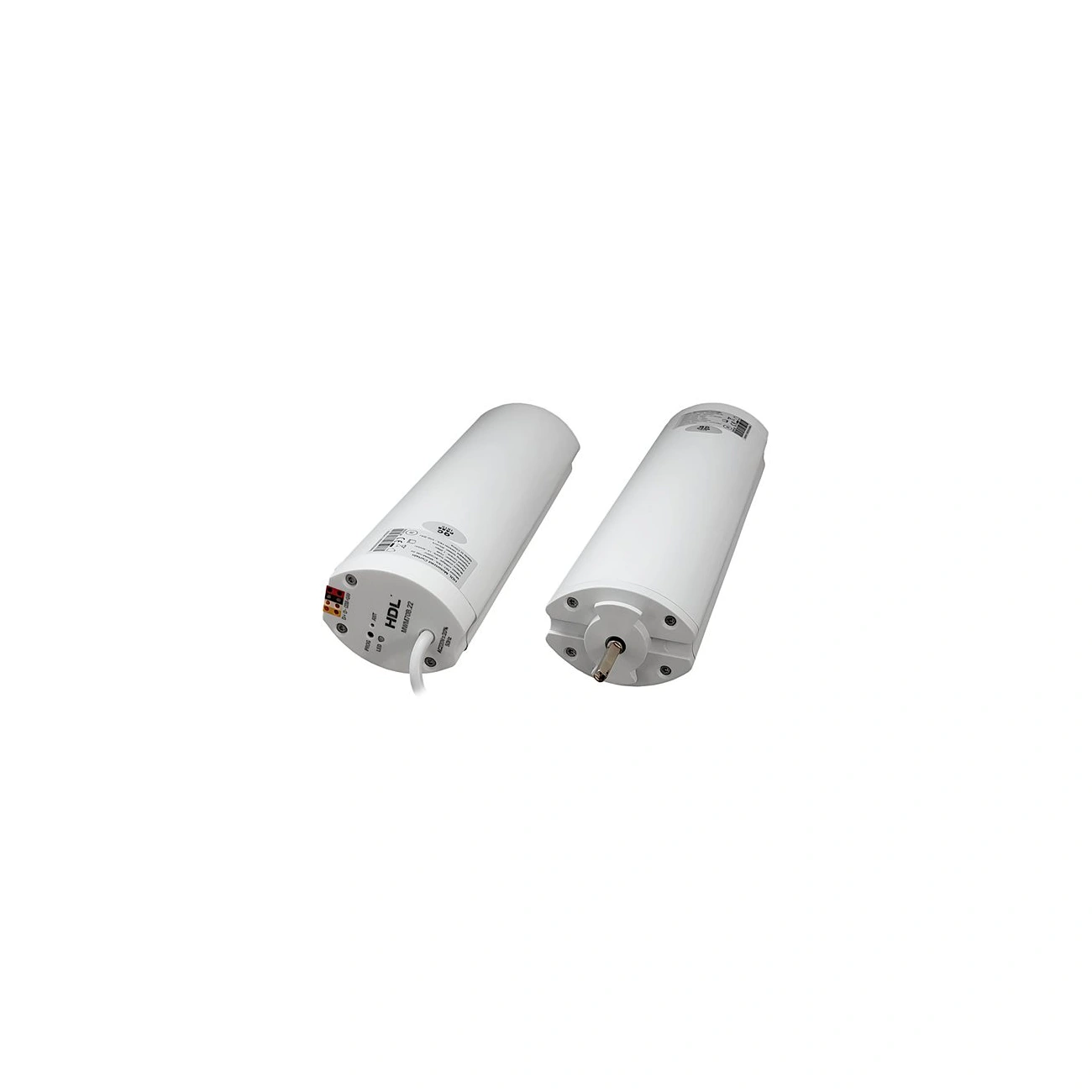

موتور پرده هوشمند HDL مدل MWM70B.22 برای باز و بسته کردن پرده‌های ریلی در سیستم هوشمندسازی ساختمان طراحی شده است. این موتور با ظرفیت تحمل بار حداکثر ۱۰۰ کیلوگرم، توان نامی ۷۵ وات و ارتباط HDL Buspro، امکان کنترل حرکت پرده و تنظیم درصدی موقعیت آن را فراهم می‌کند.

پشتیبانی از کنترل دستی، اندازه‌گیری خودکار مسیر حرکت، حفاظت حرارتی و قابلیت استفاده با ریل‌های مستقیم یا منحنی، از ویژگی‌های اصلی این محصول است.

ویژگی‌های موتور پرده هوشمند HDL

ظرفیت تحمل بار ۱۰۰ کیلوگرم

موتور MWM70B.22 دارای گشتاور نامی ۱٫۲ نیوتن‌متر و سرعت حرکت ۲۰ سانتی‌متر بر ثانیه است.

حداکثر ظرفیت تحمل بار آن ۱۰۰ کیلوگرم اعلام شده است. برای انتخاب مجموعه پرده، علاوه بر ظرفیت موتور باید محدودیت بار ریل و شرایط نصب نیز بررسی شود.

کنترل باز، بسته، توقف و موقعیت درصدی

این موتور از فرمان‌های باز کردن، بستن، توقف و کنترل درصدی پشتیبانی می‌کند.

کنترل درصدی امکان تنظیم موقعیت پرده در بخشی از مسیر حرکت را فراهم می‌سازد و برای مدیریت نور ورودی و حریم خصوصی فضا کاربرد دارد.

اندازه‌گیری خودکار مسیر حرکت

موتور قابلیت اندازه‌گیری خودکار مسافت حرکت پرده را دارد و می‌تواند حداکثر مسافت باز و بسته شدن را نمایش دهد.

این ویژگی در مراحل تنظیم و راه‌اندازی مجموعه پرده موتوردار کاربرد دارد.

کنترل دستی و کلاچ مکانیکی

موتور از حالت کنترل دستی پشتیبانی می‌کند و دارای کلاچ مکانیکی داخلی است.

طبق توضیح سازنده، در صورت قطع برق و جابه‌جایی دستی پرده، ممکن است برای فعال شدن کلاچ لازم باشد پرده در جهت معکوس حرکت داده شود.

حفاظت در برابر افزایش دما

این مدل به حفاظت حرارتی مجهز است و از تشخیص وضعیت برق ۲۲۰ ولت AC و تغذیه Buspro پشتیبانی می‌کند.

همچنین قابلیت ارتقای آنلاین نرم‌افزار دستگاه در دیتاشیت اعلام شده است.

عملکرد با ریل مستقیم و منحنی

موتور MWM70B.22 برای کاربردهای پرده ریلی مستقیم و منحنی در مقیاس کوچک تا متوسط معرفی شده است.

در صفحه دوم دیتاشیت، نمونه‌هایی از ریل مستقیم، ریل دارای گوشه منحنی و مسیرهای زاویه‌دار نمایش داده شده‌اند. ابعاد و شکل ریل باید متناسب با محل نصب سفارش داده شوند.

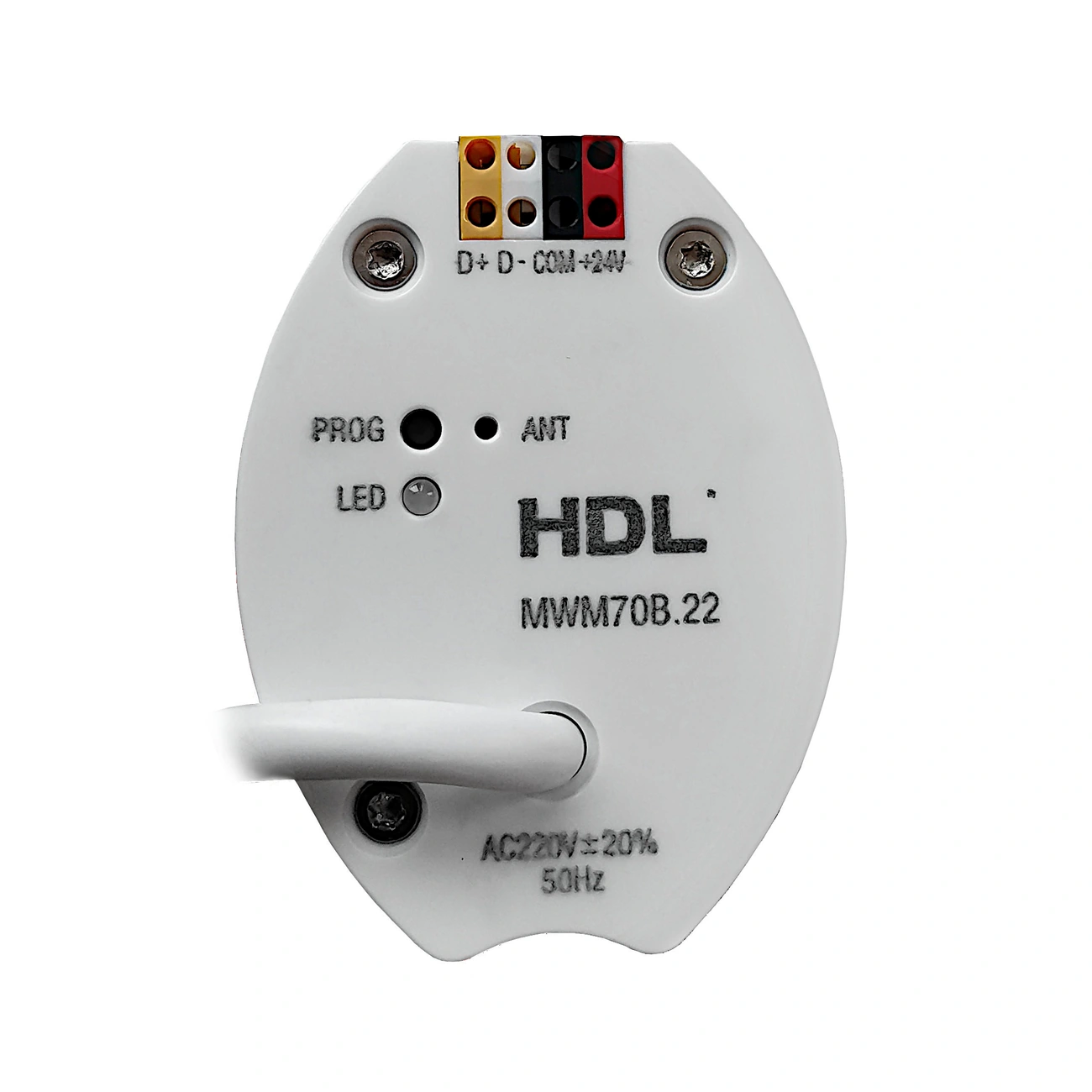

ارتباط با سیستم HDL Buspro

موتور از طریق پروتکل HDL Buspro کنترل می‌شود و برای اتصال شبکه به تغذیه ۱۲ تا ۳۰ ولت DC نیاز دارد.

برق نامی موتور ۲۲۰ ولت AC است. برای اتصال Buspro، روش سیم‌کشی سری یا Hand-in-Hand در دیتاشیت توصیه شده است.

امکان برنامه‌ریزی دستگاه از طریق نرم‌افزار و به‌روزرسانی آنلاین نیز وجود دارد.

نصب و راه‌اندازی موتور

ابتدا ریل پرده نصب شده و سپس موتور در محل اتصال واحد محرک قرار می‌گیرد. با چرخاندن موتور، ضامن در موقعیت قفل قرار می‌گیرد.

پس از بررسی اتصالات برق و Buspro، تنظیمات نرم‌افزاری انجام شده و عملکرد موتور آزمایش می‌شود.

برای جلوگیری از آسیب، هنگام نصب باید از قفل شدن صحیح موتور روی ریل اطمینان حاصل کرد. همچنین نباید بار اضافی روی ریل یا پرده قرار گیرد.

کاربردهای موتور پرده ریلی HDL

این موتور برای کنترل پرده‌های ریلی مستقیم و منحنی در پروژه‌های هوشمندسازی ساختمان کاربرد دارد. ظرفیت تحمل بار ۱۰۰ کیلوگرم و امکان کنترل درصدی، استفاده از آن را در مجموعه‌های پرده سازگار فراهم می‌کند.

پیش از سفارش باید وزن پرده، ظرفیت مجاز ریل، شکل مسیر و محل نصب موتور بررسی شود. نصب و سیم‌کشی نیز باید مطابق دستورالعمل سازنده و توسط نیروی متخصص انجام شود.
